Системы отопления загородных домов: сравниваем варианты обогрева

Дешевые варианты

К относительно дешёвым видам отопления своего жилища без газа и электричества можно отнести печное и самотечное. К последнему виду относятся довольно популярные схемы отопления, получившие название «Ленинградка» и «Паук». Ознакомимся со всеми назваными более подробно.

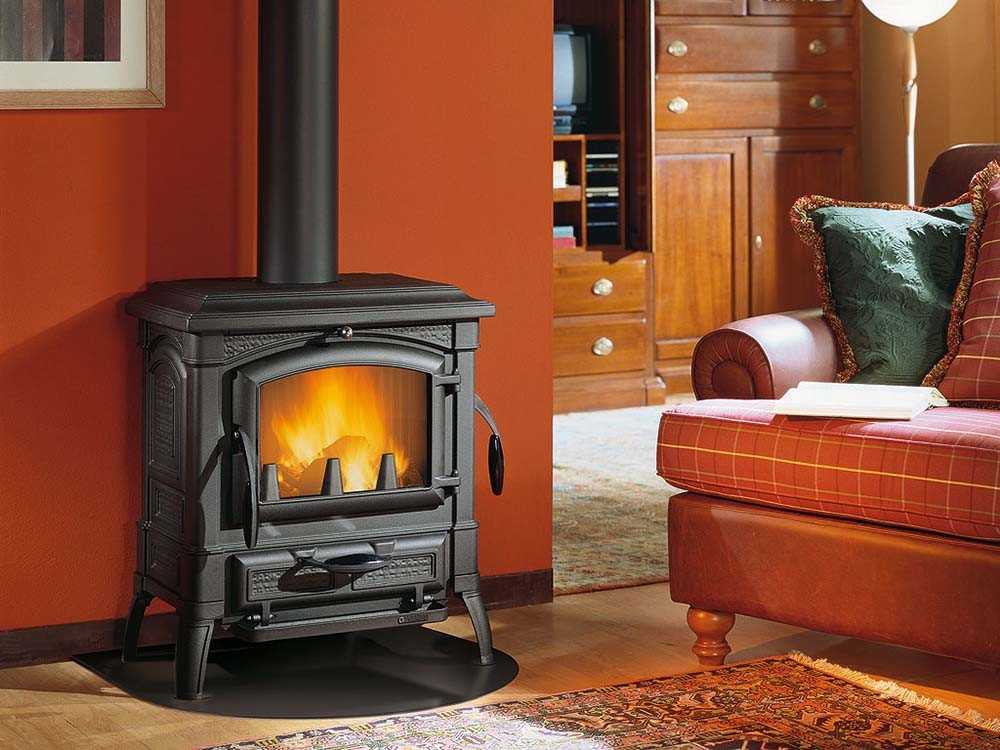

Печное отопление

Такой вид альтернативного отопления без зависимости от газа и электричества актуален для сельских и поселковых одноэтажных домов малой и средней площади. Для частных домов с кухней и одной комнатой отдыха достаточно установить металлическую либо кирпичную печь, не устраивая, например, контур водяного или парового отопления. Для домов, имеющих большое количество комнат необходимо устраивать трубную систему обогрева с радиаторами. Такие печи обогреваются дровами, отходами целлюлозы, прессованными брикетами из опилок, древесными пеллетами и углём. Кладка печей из кирпича должна быть предусмотрена ещё на стадии проекта дома. Металлическая печь устанавливается без особых проблем в уже в построенном строении.

Для двухэтажных коттеджей такой вид отопления не подходит − здесь необходим котёл на твердом либо жидком топливе с контурной системой циркуляции.

Самотечное отопление

Схема самотечного отопления довольно проста: устанавливается твёрдотопливный котёл (этот тип котлов обычно имеет маркировку «ТТ») либо хорошая печь, внутри которого монтируется нагревательный элемент (теплообменник). А уже от этого нагревателя монтируется трубная разводка по комнатам дома с устройством батарей либо трубных нагревателей.

Трубная система имеет замкнутый цикл: вода заполняется в трубную систему с верхней точки (с чердака, где устанавливают так называемый расширительный бачок открытого типа), пока вся система не заполнится до появления постоянного уровня жидкости в расширительном бачке. Котёл или печь растапливается, вода в подогревателе нагревается, появляется небольшое давление, которое проталкивает ещё холодную воду дальше в трубную систему. В результате нагрева начинается процесс движения жидкости по контуру от печи (котла) к батареям, расположенным в комнатах, а потом наверх − в общий коллектор, называемым теплотехниками «обраткой», возвращающий уже остывшую воду снова в водоподогреватель печи или котла. Изначально эта схема практиковалась в отоплении без газа, но с появлением напольных газовых котлов стала применятся и с ним. Самотечное отопление не требует электричества

Но важно понимать его плюсы и минусы

В такой системе важно следить за уровнем воды в расширительном бачке. При снижении уровня необходимо добавлять воду в систему, иначе можно нарушить процесс самотёка и даже пережечь трубопровод подогревателя, находящегося в топке

В самотечном отоплении частных домов в основном применяются две системы разводки:

• «Ленинградка»;
• «Паук».

Стоит остановиться на их описании.

Ленинградка

Пример однотрубной разводки полипропиленовыми трубами

Эта система разводки отопления наиболее простая и дешёвая. Состоит из однотрубной схемы, при которой от нагревательного котла прямой трубопровод горячей воды расходится последовательно по всем объектам, постепенно теряя тепло при переходе из комнаты в комнату. Особенно актуально такое решение в одноэтажных домах с отопительными батареями, находящимися на одном и том же уровне по горизонтали. При применении данной разводки в двухэтажной постройке без циркуляционного насоса обойтись будет нельзя.

Паук

Разводку самотечного отопления по схеме «Паук» можно считать полностью автономной при отсутствии электричества и газа. В таких случаях лучше всего ставить котёл на твёрдом топливе. Схема отличается тем, что горячая вода распределяется параллельно с верхнего коллектора на батареи отопления, поэтому температура теплоносителя во всех комнатах будет одинаковая. Такая схема разводки вполне доступна даже для двухэтажного особняка. Главный минус ─ трудность монтажа трубопроводов, так как необходим точный расчёт их диаметра на подаче к отдельным батареям в домах, имеющих более одного уровня.

Данные системы отопления легко сделать своими руками.

Преимущества и недостатки системы

К плюсам относят:

1. Постоянство обеспечения и экономичность. Вода и земля не промерзают ниже определенных точек, поэтому отопление тепловым насосом будет осуществляться в постоянном режиме, плюс выделение тепла превышает затраты на электричество, необходимое для работы насоса.
2. Чистота. Во время работы оборудование не образует вредных газов, шлаков. Не придется чистить горелки и топку – вся схема выстроена на отсутствии любых отходов сгорания, что объясняет экологическую чистоту.
3. Снижение расходов. Кроме экономии электричества, хозяин не тратит деньги на закупку топлива, химических веществ и жидкостей.
4. Безопасность. Схема выстроена таким образом, что она не вызывает возгорания, не выделяет опасных газов.
5. Длительность эксплуатации. Обустраивая отопление за счет тепла земли или воды, владелец получает схему, которая будет работать от 100 лет. Замены потребуют некоторые конструкционные узлы со сроком износа 30-50 лет.
6. Отсутствие шумовых эффектов. В продаже есть оборудование с шумом в 40 дБ (это тише, чем тиканье часов), такие насосы можно ставить в доме рядом с жилыми комнатами.

К дополнительным плюсам относят расположение всех основных узлов системы за пределами строения. Благодаря такому устройству системы подходят для применения в домах небольшой площади. Также к преимуществам относят возможность применения установки не только для прогрева, но и охлаждения помещений – тепловые насосы геотермального типа работают вне зависимости от погоды на улице, зимой они прогревают теплоноситель, а летом – охлаждают, а значит, можно сэкономить на покупке кондиционера.

Минус один – большие разовые затраты. Расходы связаны с покупкой станции, заказом услуг мастеров для формирования системы – своими руками тут не обойтись. Также придется составлять проект, покупать насос, материалы для первичного контура и создания тепловой магистрали в доме.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Монтаж отопительной системы

Не нужно сомневаться в своих силах, монтаж автономного отопления доступен каждому, нужно лишь приложить немного старания. К тому же, чем лучше вы вникните в схему обогрева своего дома, тем проще будете ладить с ней в процессе эксплуатации.

Вы сможете добиться оптимизации её производительности. Ни один мастер не сможет сделать ваше отопление лучше, чем вы сами, ведь никто не станет стараться так, как вы, делая для себя и своей семьи.

Наверно именно в этом и заключается основное преимущество того, чтобы делать автономное отопление жилого дома или квартиры своими силами.

Лучше монтировать систему обогрева, направленную на поддержку стабильной температуры в помещении на протяжении года. Это поможет значительно сэкономить ваше время и силы, ведь вы можете включить систему и вовсе забыть о ней.

Установить отопительную систему гораздо легче благодаря тому, что сегодня очень распространены удобные и практичные металлопластиковые трубы со специальными соединительными системами, которые называются фитингами, и способны облегчить процесс работы в несколько раз.

Этапы сборки схемы обогрева

Первым делом нужно нарисовать схему обогрева на плане дома. Во время этого следовало бы увеличить количество секций батарей примерно на двадцать процентов.

Нужно это для того, чтобы добиться максимальной эффективности работы батарей, которые со временем засоряться и потеряют часть своей теплоотдачи. Дополнительные секции батарей было бы хорошо сделать в угловых комнатах.

Согласно плану, сверлим в стенах отверстия. Желательно, чтобы они чётко отвечали диаметру трубы, которая будет там пропускаться, иначе придётся заделывать лишние щели.

После этого нужно произвести отделку стены в тех местах, где будут закреплены компоненты обогрева. Делается это из-за того, что в дальнейшем будет не очень удобно доставать за батарею, которая отдаляется от стены примерно на пять сантиметров.

Схема автономного утепления частного дома. Нажмите для увеличения.

Было бы неплохо приклеить на поверхность за батареей фольгированный утеплитель, который будет отражать тепло, передавая его в комнату.

Только после этого можно начинать непосредственную установку всех компонентов системы обогрева. Приступать к этой миссии нужно от котла печи или электрокотла. Приборы устанавливаются параллельно или последовательно – это зависит от типа креплений и самой системы.

После полной установки, необходимо протестировать обогрев дома. Этот этап работы и покажет, разобрались ли вы в том, как установить автономное отопление.

Вы должны проверить систему на герметичность. В этой миссии придётся воспользоваться отопительной водой, которую следует пустить по трубам, чтобы увидеть, где именно имеются какие-то проблемы или щели. Если неисправности присутствуют, то их нужно выявить и устранить.

В случае если сделать это самостоятельно вам не удаётся, то обязательно обратитесь к специалистам. Поймите, что система обогрева не любит шуток. Для того чтобы в самый неподходящий момент не обнаружилось каких-то проблем, нужно довести работу до ума с самого начала.

После того, как монтаж автономного отопления завершён и устранены все ошибки, если такие были допущены, работа с ней практически закончена. Остаётся только замазать щели и убрать последствия вашей работы.

Монтаж. Пошаговое руководство к действию

Разводку можно осуществлять как металлическими, так и пластиковыми трубами.

Пластиковое отопление сделать своими руками гораздо проще и легче, чем работая со стальными трубами и запорной арматурой.

Последний вариант выглядит предпочтительнее, так как не требует сварочных работ, все делается аккуратно и быстро. Полипропиленовые трубы долговечны и не подвержены внутренней коррозии. Сделать своими руками отопление из пластмассовых труб гораздо проще, чем работая со стальными трубами.

В том случае если котел оборудован циркуляционным насосом, для отопления небольшой двухкомнатной квартиры оптимальным станет вариант с однотрубной системой отопления, в которой количество радиаторов не превышает 4-5 шт.

На схеме видно, что для однотрубной системы идеальным является подключение радиаторов по диагонали. В таком случае теплоноситель будет полностью контактировать со всей внутренней поверхностью батарей.

Для квартир с большей жилой площадью нужно использовать двухтрубную систему, а если планируется подключение теплого пола и системы горячего водоснабжения, то потребуется еще и двухконтурный котел. Эффективность нагрева всех радиаторов в квартире при двухтрубной системе выше, по сравнению с одноконтурной. При двухтрубной отопительной системе в квартире обычно используется нижняя разводка и соответствующий тип подключения радиаторов. На схеме можно увидеть, каким образом идет расположение труб в квартире, как подключаются батареи и как организовано горячее водоснабжение в доме. Сделанный из пластиковых труб контур легко можно заменить или изменить при необходимости его конфигурацию.

Важно! Монтаж пластиковых систем отопления осуществляется только с использованием армированных полипропиленовых труб. В отличие от обычных пластиковых труб, такой материал не подвержен большому линейному расширению под воздействием высокой температуры теплоносителя

Труба может быть армирована стекловолокном или алюминиевой фольгой. Благодаря такой конструкции, армированные полипропиленовые трубы способны выдерживать высокое давление (до 25 атм.) и значительный нагрев, в пределах 70-90 0 С. Трубы, армированные стекловолокном, имеют более высокий показатель линейного расширения и склонность изгибаться под воздействием высокой температуры

Поэтому для них очень важно уделять повышенное внимание компенсации температурных удлинений

Для обеспечения возможности отключения каждого радиатора отдельно Необходимо оборудовать их запорным вентилем и терморегуляторами, с помощью которых можно будет регулировать температуру обогрева в помещении.

Изначально определитесь, какой тип радиаторов вам подходит. Чугунные радиаторы более надежны, однако для этого типа характерна высокая стоимость и громоздкость самой конструкции. Наиболее массово сегодня используются в отопительных системах биметаллические радиаторы. Сочетание стали и алюминия дает высокие эксплуатационные характеристики этому материалу. Сталь способна выдерживать высокое давление в системе, а алюминий обладает прекрасной теплоотдачей.

Невысокая цена, высокая технологичность и простота в установке обеспечивают биметаллическим радиаторам высокую популярность. Устанавливаются батареи на кронштейны, которые монтируются непосредственно в стены. Оптимальное место установки радиатора в квартире — под окном, на расстоянии не более 10-12 см от подоконника и на таком же расстоянии от пола. Расстояние межу панелями и задней стенкой радиатора не должно быть меньше 5 см.

не стоит устанавливать радиаторы отопления на смежных с соседними квартирами стенах. В подобном случае подключенный радиатор будет греть вас и ваших соседей. Вы будете со своего кармана платить за отопление соседей.

Тип подключения радиаторов к трубам выбираете сами. Существует четыре варианта подключения батарей к трубопроводу:

• диагональное или перекрестное;
• одностороннее;
• нижнее;
• однотрубное.

На рисунке схеме показаны все четыре варианта подключения со всеми вытекающими из этого последствиями.

Факторы, влияющие на выбор котла отопления для дачи

Считается, что выбор отопления для дачи зависит от целого ряда критериев, которые обязательно следует учитывать для того, чтобы система отличалась максимальной эффективностью, но вместе с тем экономично расходовала топливо.Среди таких факторов принято выделять следующие:

Показатели удаленности сооружения от всех важных линий коммуникации наподобие котельной, газовой магистрали и т.п. Удаленность строения от крупного населенного пункта и станций заправки. Частота проведения времени в доме

Это значит, что, рассматривая, какое отопление сделать на даче, важно сделать акцент на том, будет ли времяпрепровождение в загородном доме периодическим или постоянным.. Специалисты часто рекомендуют следующее: в том случае, если зимой эксплуатировать дачу не планируется, то правильнее будет слить всю воду из системы непосредственно перед отъездом (про. Специалисты часто рекомендуют следующее: в том случае, если зимой эксплуатировать дачу не планируется, то правильнее будет слить всю воду из системы непосредственно перед отъездом (про

Специалисты часто рекомендуют следующее: в том случае, если зимой эксплуатировать дачу не планируется, то правильнее будет слить всю воду из системы непосредственно перед отъездом (про

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

• Одинаковый режим температуры во всех помещениях.
• Продолжительность срока эксплуатации.
• Возможность использования разных материалов труб, метизов (полипропилен, металл).
• Бесшумность работы.
• Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

• Конвекторы электрические.
• Завесы воздушные.
• Масляные радиаторы с тэнами.
• Инфракрасные излучатели (УФО), теплый пол.
• Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Варианты расположения теплообменников

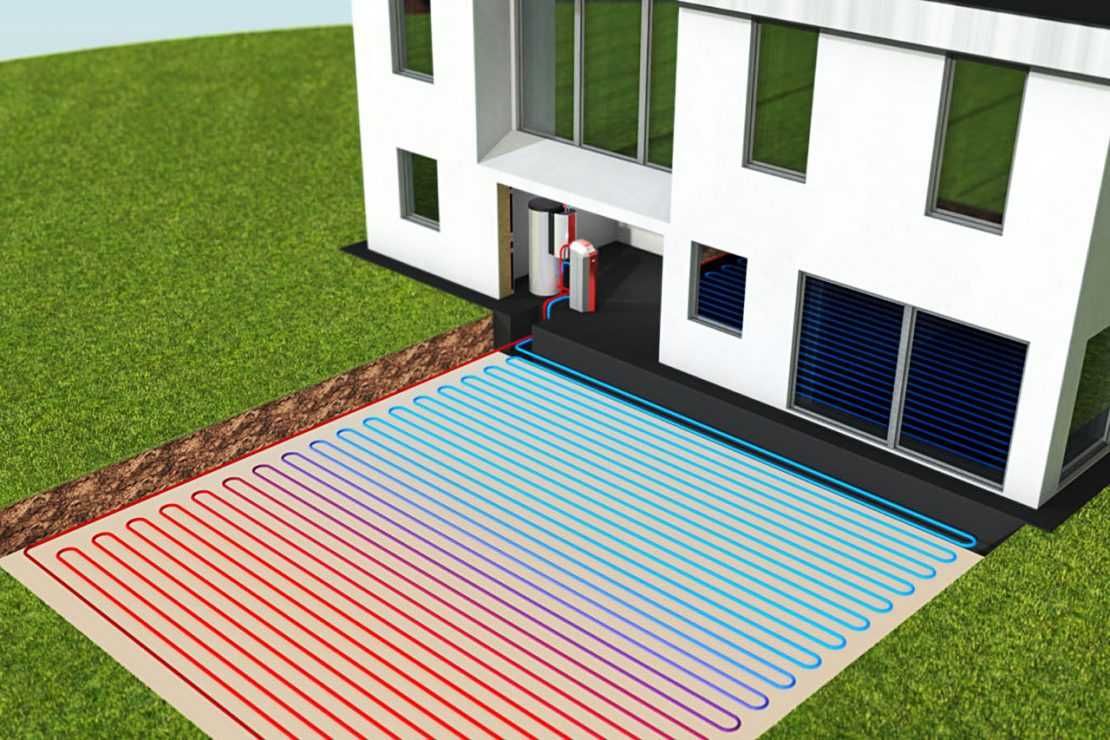

Теплообменник можно выкладывать горизонтально или вертикально. В первом случае укладка петель производится на дно водоема, в котлован, монтаж контура выглядит как змеевик. При вертикальном обустройстве теплообменник погружается в шахты или скважины.

Рассмотрим оба варианта подробнее:

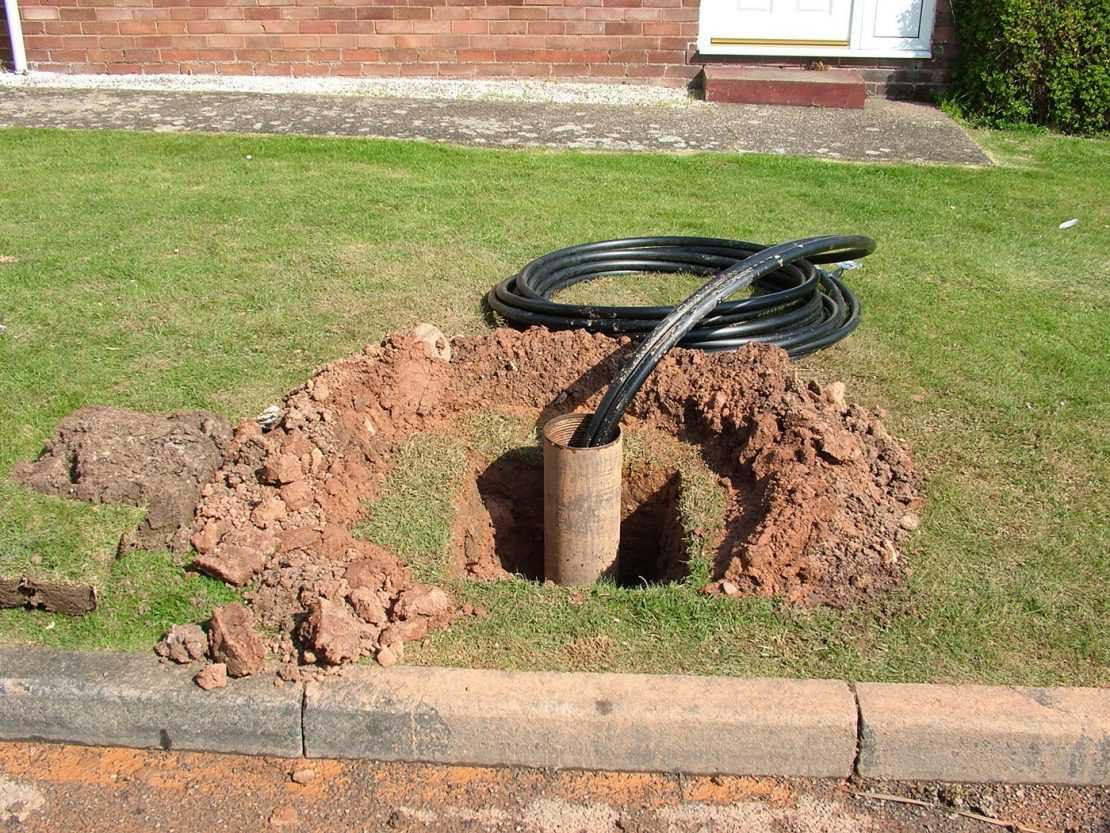

1. Вертикальное обустройство требует бурения скважин на глубину до 200 м и более. На таких уровнях грунт поддерживает температуру от +10 С в круглогодичном режиме. Если обустраивается система вода-вода, то пробуриваются две артезианских скважины, из которых одна применяется для отбора тепла, а вторая – для сброса воды.
2. Горизонтальное размещение контура не требует применения специальной техники для бурения, но нужна большая площадь выкладки петель. Укладывается трубопровод ниже точки промерзания грунта, для чего копаются траншеи. Для того чтобы определить площадь земли для выкладки контура, нужно площадь дома, которую следует отапливать, умножить на 3. Получается, что для дома в 80 м2 контур выкладывается на участке размером в 240 м2. Поэтому для горизонтальной выкладки проще всего использовать водоемы, в противном случае будет занят весь земельный придомовой участок.

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Другим типом распределительной системы является коллекторная система. Это самая сложная система, в которой используется множество различных труб, называемых коллекторами, и специальные переключатели. Принцип работы коллекторной системы отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипящая вода из котла направляется в специальные коллекторы, которые выполняют роль распределителей между различными радиаторами. Каждый радиатор соединен двумя трубами. Такие системы, несмотря на свою эффективность, не могут похвастаться дешевизной. Температуру каждого радиатора, а также каждого контура можно регулировать, создавая тем самым различные температурные режимы в каждом помещении.

Проектирование и установка нескольких систем отопления должны выполняться профессионалами.

Отопление одноэтажного дома осуществляется за счет принудительной циркуляции. Это связано с тем, что невозможно эффективно выпускать воду через большое количество труб и коллекторов естественным путем. Суть этой системы заключается в том, что в непосредственной близости от котла в обратной трубе отключается центробежный циркуляционный насос, который постоянно забирает воду с помощью крыльчатки. Это обеспечивает давление, необходимое для того, чтобы система полностью прокачала всю сеть и равномерно нагрела все радиаторы. Если вы приобрели дорогой автоматический настенный котел, то, возможно, у вас уже есть транспортный насос, настроенный на оптимальное давление для вашего котла. Если у вас простой котел, при покупке центробежного насоса необходимо убедиться, что он совместим с давлением до давления, чтобы избежать неисправностей.

Экспертно разработанные системы многократного отопления

Многотрубные системы редко используются в двухэтажных домах, так как они эффективны, но очень громоздки. Проводка наверху очень сложная. По этой причине они востребованы только в системах отопления с принудительным движением.

Дорожные насосы для систем отопления с принудительной рециркуляцией воды

Подводя итог вышесказанному, можно сказать, что необходимо тщательно выбрать три существующих типа распределения водяного отопления. В небольших домах можно установить только одну трубу. Эта конфигурация называется «Ленинградка». Если дом больше, или если дом двухэтажный, рекомендуется использовать систему отопления с двумя трубами и обратной трубой. Для создания современной, эффективной системы отопления дома его можно установить в коллекторной системе. Это стоит дороже, но гораздо эффективнее. Самое главное, чтобы каждая созданная вами система всегда работала хорошо в целом и была надежной, даже в сложных условиях. Чтобы добиться этого, необходимо строить в соответствии со всеми правилами и рекомендациями.
