Печь с водяным отоплением дома: устройство печи с водяным контуром. какую выбрать и почему? инструкция, как сделать печь своими руками

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах

https://youtube.com/watch?v=fm_dud7HRyQ

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

Российские камины:
Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Расчет и проектирование системы отопления

Главный принцип расчета — отопительная система должна компенсировать теплопотери дома. Поэтому в первую очередь оцениваются тепловые потери, на основании которых определяется мощность (кВт), которая потребуется, чтобы обогреть дом. Такой сложный теплотехнический расчет самостоятельно выполнить невозможно. Если нет возможности поручить расчет инженерам можно попробовать выполнить его при помощи специальных программ: Auditor OZC 6.9, nanoCAD otoplenie, VALTEC H2O. А можно довериться практическому опыту теплотехников и исходить из того, что на каждый 10 м2 площади отапливаемого строения требуется 1.2-1.5 кВт мощности отопления. На основании расчетов делается чертеж отопительной системы, на котором указывается расположение всех элементов и движение теплоносителя.

Схемы подключения теплообменника

В рамках данной публикации мы не станем описывать способы изготовления печек, а сразу перейдем к обвязке. Если вы желаете самостоятельно сделать водонагревательную печь, рекомендуем ознакомиться с отдельными руководствами:

самодельный обогреватель для гаража на твердом топливе и отработке;
инструкция по каминной и печной кладке;
схема и порядовка варочной плиты с водяным котлом.

Если вы приобрели заводскую печь с теплообменником, внимательно изучите прилагаемую инструкцию. В документации всегда указаны диаметры патрубков и способы соединения водяного контура с отопительными приборами. Обычно применяется 2 схемы:

Открытая система с гравитационным (конвективным) течением теплоносителя.
Радиаторная сеть закрытого типа с принудительным движением воды от насоса.

Использовать в данной схеме циркуляционный насос не обязательно, но принудительное движение воды заметно ускоряет прогрев

Самотек организуется за счет увеличения диаметров магистралей и уклонов горизонтальных участков. Минимальное сечение разводящего коллектора при гравитационной схеме – 32 мм (дюйм с четвертью), величина наклона – 3…5 мм на 1 погонный метр. Открытый расширительный бак стоит в верхней точке, туда уходит весь воздух, попадающий в систему.

Группа безопасности на подаче условно не показана, но она должна присутствовать обязательно

При закрытой схеме, показанной выше на рисунке, теплоноситель находится под давлением (минимум 1 Бар «на холодную») и движется под напором насоса. Мембранный расширительный бачок располагается в нижней точке и подключается к обратной магистрали через отсекающий кран. Обязателен монтаж группы безопасности с воздухоотводчиком, манометром и сбросным клапаном.

Пример гравитационной схемы, работающей от кирпичной стационарной печки

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.

Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.

Дровяные печи для отопления дома: преимущества и недостатки

Традиционный камин или обычная печь нагревают воздух в помещении с помощью конвекционного и радиационного теплообмена. Толстые печные стенки отдают тепловую энергию окружающей среде, нагревая и предметы обстановки и воздух в помещении. Постепенно место холодного воздуха занимает теплый.

Печное отопление имеет массу неоспоримых достоинств:

из всех видов теплообмена, радиационный является особенно комфортным. Это единственный способ теплообмена, в котором не участвует непосредственно теплоноситель;
не нуждается в наличии газовых и электрических коммуникаций. Требуемое для отопления топливо вполне доступно, достаточно дешево, экологически безвредно;
в теплое время года габаритная каменная печь осуществляет своеобразное кондиционирование помещения. Имея свой собственный фундамент, с его помощью она может выводить в грунт лишнее тепло;
большая часть печей способна выполнять разные функции – отопление помещения, готовка еды, нагрев воды;
камин или печь создают в жилище особо теплую и уютную атмосферу, часто определяя общий стиль дома;

Но, наряду с достоинствами, отопление печью имеет и некоторые недостатки:

инерционность – любая кирпичная печка нуждается в определенном количестве времени для выхода в рабочий режим и хорошего разогрева. Но чугунные изделия, печи-камины, булерьяны и буржуйки от данного недостатка избавлены;
размеры – греющая мощность печи прямо связана с ее величиной;
низкий КПД, объясняемый большими потерями тепла. Много тепловой энергии улетучивается с дымом в трубу;
неравномерное распределение температуры в жилище. Холодный воздух в комнате постепенно заменяется теплым, но не достаточно равномерно. Возле печи обычно бывает слишком жарко, а на расстоянии от нее может быть довольно прохладно;
печью можно обогреть только прилегающее к ней помещение, поэтому в удаленных от нее комнатах необходимо дополнительное отапливающее устройство;
устройство требует фактически постоянного обслуживания: необходимо периодически подбрасывать в нее топливо, поддерживать активное горение, чистить дымоходы и зольники от мусора и сажи, контролировать и регулировать тягу;
сложность обслуживания – процессом горения необходимо управлять, это достаточно ответственная задача;
наличие отличной тяги – она просто необходима для процесса горения и своевременного удаления газовых отходов;
обеспечение топливом – запас топлива должен постоянно возобновляться. Зола и шлак должны удаляться;
пожароопасность – чтобы обезопасить отопительное устройство, необходимо тщательно изолировать дымоходы. Особенно это касается строений из дерева. Еще один фактор повышенной опасности – невозможность моментального прекращения горения.

Технология изготовления водяного контура для кирпичной печи

Хорошо поставленная кирпичная печь с котлом водяного отопления является аккумулятором тепла, то есть, кроме того, что греет теплоноситель для раздачи в систему отопления, сама конструкция нагревается и передает тепло комнатам. При оснащении варочной панелью, прибор снимет проблему приготовления обедов в областях с перебоями подачи газа, электричества.

К прочим плюсам относят равномерность подачи тепла и поддержание температуры водяного теплоносителя до тех пор, пока огонь в топке не погаснет. Но и после окончания горения, устройство долго отдает тепловую энергию, сохраняя в доме комфортную температуру.

встроенный в топливник теплообменник не заработает из-за уменьшенного объема;
если холодный теплоноситель перемещается особенно интенсивно, снижается КПД устройства и накапливается сажа;
несоблюдение технологии встраивания теплообменников в дымовой канал приводит к снижению пропускной способности и попаданию угарных газов в помещение;
вмуровывая теплообменник в кладку, нужно следить за тем, чтобы осталось пространство для расширения устройства при нагревании, иначе кладка расшатается;
неточные расчеты мощности теплообменника, встраиваемого в дымоход, приведут к снижению температуры дымовых газов и образованию конденсата, который приводит к быстрому износу деталей системы.

Снизить риск ошибки можно при использовании готовых заводских приборов или поручении дела мастерам, имеющим опыт сооружения системы отопления с водяным контуром из печи.

Разновидности теплообменников и зоны их размещения в кирпичной печке

Теплообменники классифицируются по типу материала, из которого они сделаны:

Чугун. Жаропрочный материал подходит для обустройства котлов, но не терпит перепадов температуры. Если формируется чугунный теплообменник, доливать в него холодную воду в процессе нагрева нельзя – металл лопнет.
Медь. Прочный материал с высокими показателями теплопроводности. В печах применять нельзя из-за прогрева – температура плавления меди составляет +1083 С, топка прогревается до +1400 С.
Сталь. Материал подходит только при условии высоких жаропрочных показателей и толщины стенки от 5 мм. Рекомендуется выбирать бесшовные трубы с антикоррозийной обработкой.
Нержавеющая сталь. Прочный материал практически не ржавеет, долго служит и отличается хорошими показателями теплопроводности. Лучше всего подходит марка стали AISI 3040.

Материал для изготовления теплообменника своими руками

Практичнее всего применять листовую сталь или трубу. Нюансы выполнения работы:

Сталь листовая выбирается толщиной до 5 мм, в самом листе вырезаются 2 отверстия для трубы сечением в 50 мм – это для трубопроводов подачи и обратной циркуляции теплоносителя. Стальная конструкция размещается внутрь топки, чтобы облегала стенки и потолок, дополняется выходными отверстиями (боками) для закладки дров и выпуска газов. Внутренний зазор должен быть не менее 30 мм, чтобы не закипела жидкость для подачи в сеть отопления. Теплообменник располагать так, чтобы подающая труба находилась в верхней точке, это необходимо для устранения риска возникновения паровых пробок и предупреждения гидроудара в трубопроводах и радиаторах.
Если теплообменник делается из трубы, то он тоже размещается в топке. Подойдет труба сечением до 50 мм круглая или профильная с прямоугольным сечением 40х60 мм или 60х60 мм. Детали свариваются в конструкцию по рассчитанным размерам, правило тут одно – теплообменник размещать так, чтобы он не мешал закладке топлива, не перегораживал колосники и каналы дымоудаления.

При выполнении трубных элементов в виде плоского регистра, теплообменник устанавливается в дымоходные каналы. Это не самый лучший вариант, потому что в этой зоне мало тепла и надо брать трубу большего сечения. Устанавливать такие детали в готовую печь запрещено, они перегрузят конструкцию – все расчеты и нагрузка выполняются только на этапе проектирования и укладке печи.

Правила расчета параметров и мощности теплообменника

Стандартная формула такая – на 10 м2 отапливаемой площади требуется 1 кВт тепла. Применяя расчеты к теплообменнику, следует знать – с одного 1 м2 устройства снимается до 10 кВт тепловой энергии. Если делать дровяное отопление с водяным контуром, то с 1 м2 теплообменника снимается до 6 кВт тепла в час, для угольной печи до 10 кВт/час.

К примеру, для дома с потребностью тепла в 15 кВт/час расчет ведется так: S=Q/Qy, где 15/6=2,5 м2, а S – это площадь дома, Q – требуемая тепловая энергия, Qy – количество выделяемого тепла. Пример приведен для теплообменника из листа стали. В этом случае общая площадь теплообменника, которая соприкасается с горячим воздухом топки, равняется 2,5 м2.

Принцип работы печного отопления с водяным контуром

Принцип работы отопительного контура прост – теплоноситель (в данном случае, вода) во время сгорания топлива нагревается, затем распространяется по трубам, отдавая при этом тепло окружающему пространству.

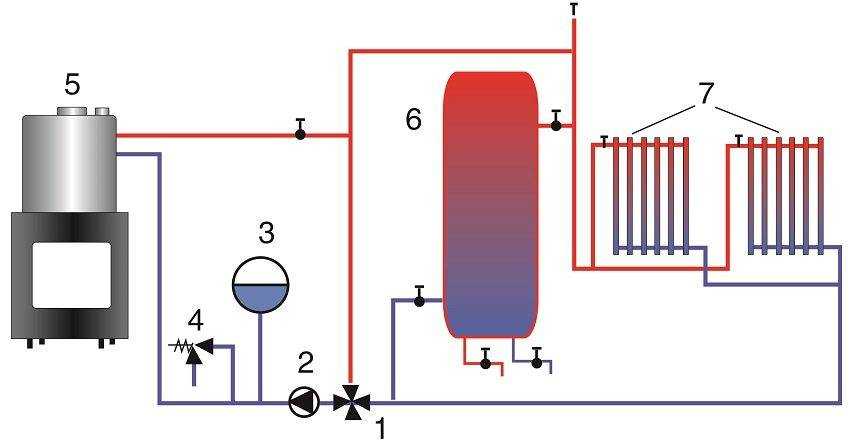

Схема подключения камина с водяным теплообменником в закрытую систему отопления с бойлером-накопителем: 1 – смесительный клапан; 2 – циркуляционный насос; 3 – расширительный бак; 4 – аварийный клапан; 5 – топка с теплообменником; 6 – бойлер-накопитель; 7 – радиаторы отопления

Прообраз современных твердотопливных котлов и печей на дровах длительного горения для дома знаком многим – это «шведка». В шведскую печь встроен металлический резервуар, который перед закладкой дров и растопкой наполняется холодной водой. И, хотя вода в процессе топки нагревается долго, так же долго она отдаёт тепло – спустя много времени после того, как пламя погаснет.

Постепенно ёмкость для воды была преобразована в теплообменник, в результате чего появилась возможность подключать систему магистралей для отопления дома и горячего водоснабжения.

Современные отопительные печи с варочной поверхностью или духовкой выглядят стильно и замечательно вписываются в любой интерьер

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

печной конструкции;
теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
контура с теплоносителем, радиаторов;
расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

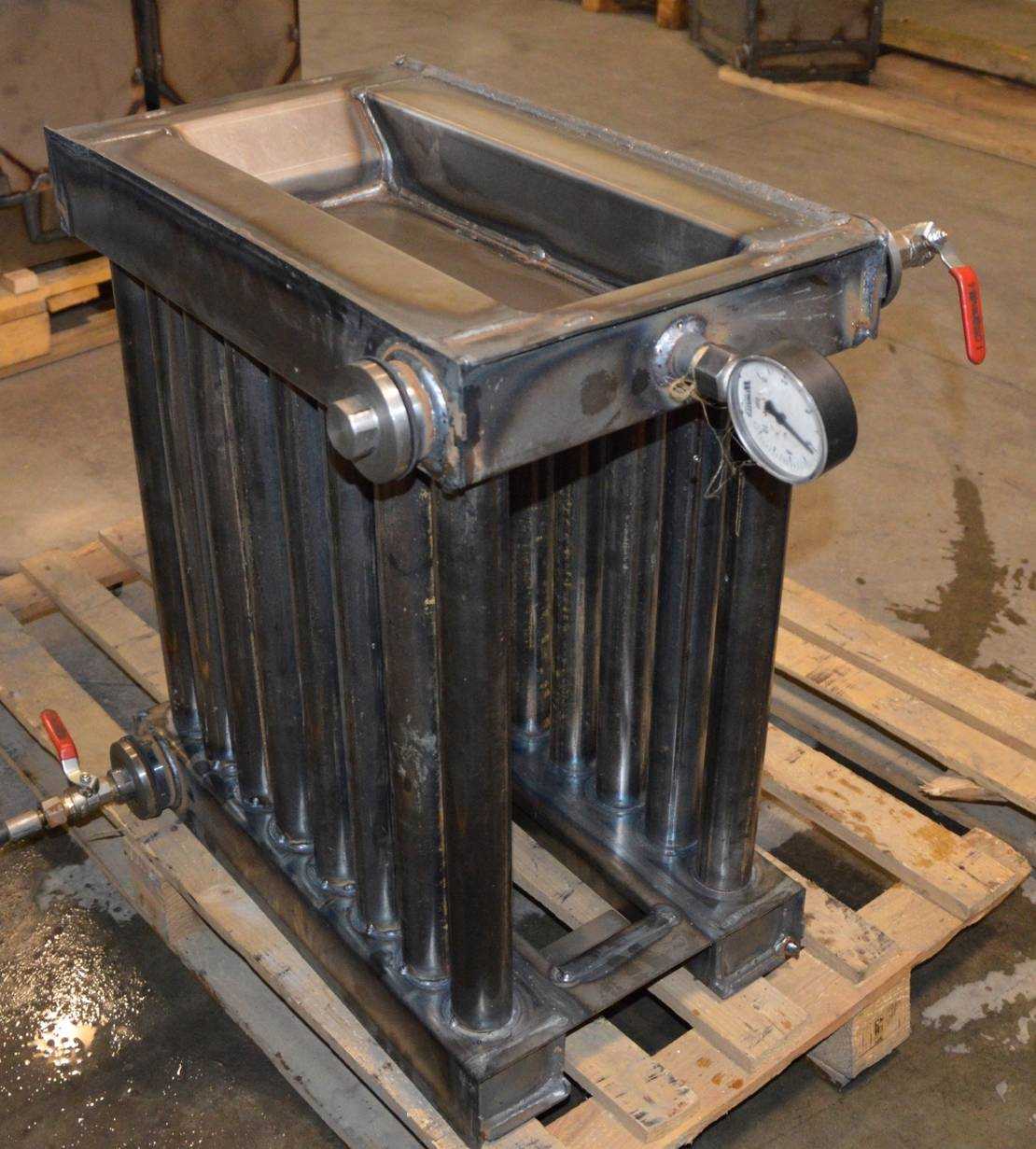

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Как соорудить дома водяную печь?

Есть три способа провести печное отопление с водяным контуром своими руками:
купить стальную печь у производителя, услуги которого включают установку системы;
нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

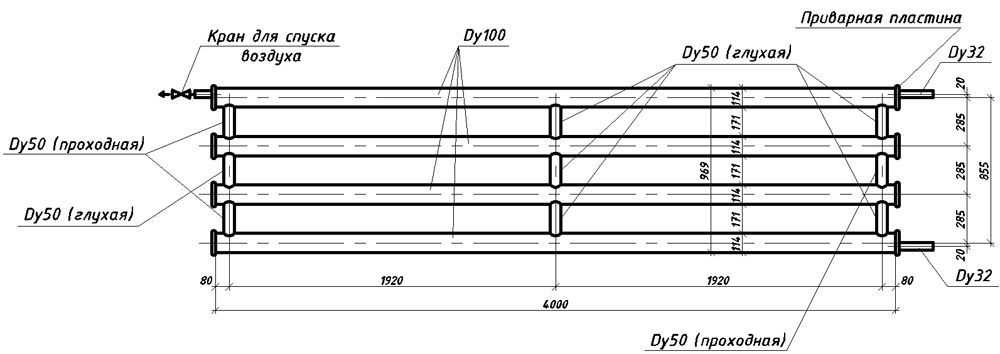

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

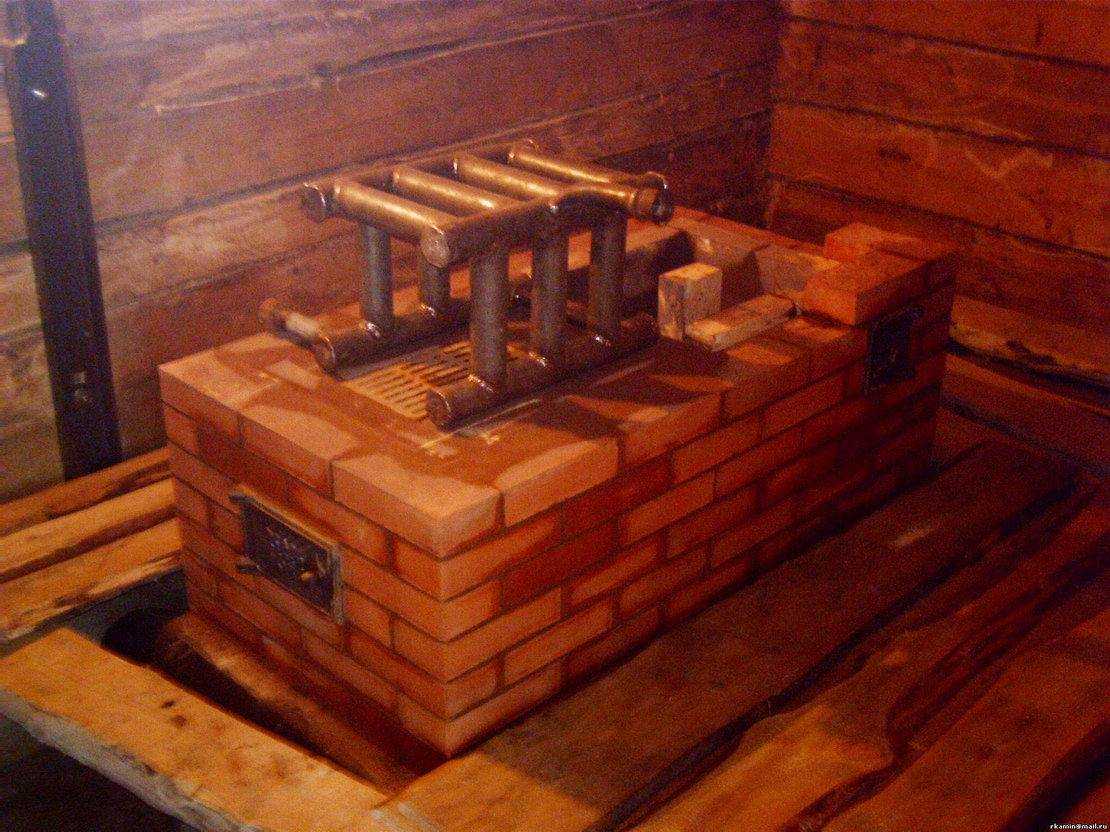

Установка системы

Теплообменник из чугунной батареи

Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.
