Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

Одна из канальных печей внутри выглядит так

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

Принцип движения газов в колпаковых печах

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход. В верхней зоне второго свода и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает: от топки они отделены кирпичной стенкой.

Один из вариантов колпаковой печи

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25оС топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25оС и утром не холодно. При температуре «за бортом» до -10оС топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя. Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Разновидности дровяных печек

Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.

По материалу корпуса

Металлическая печь на дровах для отопления дома

В зависимости от материала изготовления печка на дровах бывает:

Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.

В зависимости от конструкции дымохода

Внешний дымоход для печи

Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.

По типу конструкции можно выделить несколько разновидностей дымоходов:

Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.

По типу конструкции

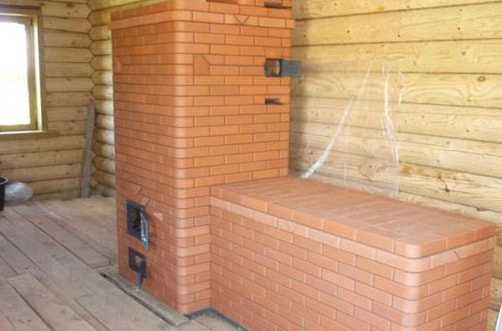

Кирпичная печь с лежанкой

Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.

Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.

Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.

В зависимости от зоны расположения в помещении можно подобрать камины:

Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.

По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.

Печь-шведка для отопления дома и приготовления пищи

Шведские печи отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:

Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.

Продолжительность сгорания топлива

Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:

С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.

Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.

Материалы и инструменты

Чтобы каркас печи был прочным и хорошо переносил высокие температуры, важно выбрать качественный жаростойкий, полнотелый кирпич. Изнутри топочная камера облицовывается шамотным кирпичом, который выдерживает температуру до 1500 °C

Немаловажно правильно приготовить раствор для кладки, крепким материалом считается глиняно-песчаная смесь. Топка формируется с добавлением кварцевого песка. Дымоход с улицы формируется цементным раствором, а кладка печи в первых двух рядах начинается с использованием известковой смеси. Также потребуются:

чугунные и металлические элементы;
стальная проволока отожженная.

Необходимые инструменты:

молоток;
кельма;
расшивка;
лопаты — штыковая и совковая;
уровень, угольник, отвес, шнур;
рулетка.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

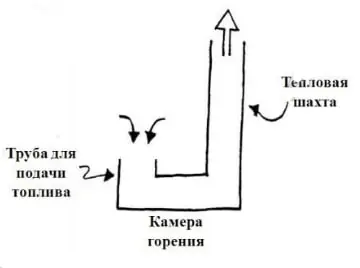

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

очень высокая скорость монтажа – от дня до нескольких минут;
не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

с лицевой стороны выложите кирпичи с перевязкой рядов;
изнутри фундамент заливают жидким раствором, куда кладут камни;
каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола.

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь

Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент

В противном случае, при высыхании на поверхности могут появиться трещины

В противном случае, при высыхании на поверхности могут появиться трещины.

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Плюсы и минусы конструкции

Зачастую кирпичные печи более предпочтительны, нежели их модернизированные аналоги. Этому способствует ряд причин.

Корпус печки — превосходный теплоаккумулятор. Печь необходимо топить не так часто, как печь из стали или чугуна. Некоторые модели могут держать тепло сутки, а вот печь из металла требует периодического подбрасывания дров в топку.
Она более экономична, т. к. имеет способность накапливать тепло.
Экологичность.
Оптимальный режим сгорания топлива.
Максимальная теплоотдача, где органические молекулы практически полностью распадаются на H₂O и углекислоту. При этом избыточную часть тепла усваивает кладка из кирпича, а потом постепенно отдаёт его дому.
Внешняя сторона печки не нагревается слишком сильно при этом.
Тепло, которое отдаёт печка из кирпича более мягкое, если сравнивать его с теплом металлических конструкций. Слишком горячая поверхность металлических сооружений может подпалить пыль, парящую в воздухе. При этом происходит выделение не самых лучших соединений, которые хоть и не отравят вас, но вреда здоровью принесут. Ещё от этого могут быть неприятные запахи.
Печь, выстроенная из кирпича, когда нагревается, выделяет пар, а когда остывает, снова забирает его обратно. Таким образом, она как бы дышит. Благодаря этой особенность влажность воздуха в помещении всегда остаётся оптимальной. Другие отопительные приборы необходимо оснащать увлажнителем воздуха, иначе они просто будут сушить воздух.

Плюсов у такой печи достаточно много. К ним можно отнести и её многофункциональность. Но и недостатки тоже есть. Если помещение, которое отапливается только при помощи кирпичной печки полностью остынет, то для того чтобы заново прогреть его до оптимальной температуры понадобится много времени. Ещё одним её недостатком можно считать массивность. Такое сооружение лучше строить на этапе строительства самого дома. Ну и, конечно, кирпичная кладка. Как бы просто со стороны это не выглядело, всё равно это достаточно сложный процесс. Но не невозможный. Если строго следовать рекомендациям, то у вполне можно справиться с этой задачей самостоятельно. И всё же, чтобы не рисковать, если есть возможность пригласить специалиста, так и сделайте.

Особенности эксплуатации печи

Первое — это автоматический режим горения топлива.

В обычной печи при растопке поддувало рекомендуется открыть на максимальную ширину, чтобы создать большую тягу в печи. Затем, по мере усиления огня в топке, дверцу постепенно прикрывают, чтобы температура пламени несколько снизилась, а тепло в большей степени передавалось в помещение.

В колпаковых печах манипуляции дверцами и печными задвижками не имеют смысла. Интенсивность горения регулируется соотношением объёма колпаков и топочной камеры. Это происходит автоматически, нужно лишь разжечь огонь и заложить необходимое количество дров или другого топлива.
Второе, что приятно поражает — это отсутствие необходимости ежедневных чисток зольника.

Любой горючий материал сгорает в печи полностью, без твёрдого остатка. Сажа на стенках печи почти не образуется: в результате пиролиза происходит окисление углерода до состояния угарного (и частично углекислого) газа.

Дымоходная задвижка, прикрытая неплотно, не приведёт к выхолаживанию печи: горячие газы будут находиться в куполе до тех пор, пока не отдадут всю тепловую энергию кирпичам.

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют — задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.

Печь с духовкой (ИП-2)

Очаг несколько ниже фасада. размеры составляют 102 на 77 сантиметров, при высоте 210 сантиметров, то есть тридцать рядов. Мощность печи 2,3 кВт, если топить два раза в сутки. Духовой шкаф в очаге монтируется под плитой. При этом даже при топке прибора по-летнему горячие газы направляются в отопительную камеру через специально оставленное для этого под плитой отверстие, таким образом, духовка омывается ими.

Важно теплоизолировать духовку двумя рядами материала, организовать зазор, который заполняется теплоизолятором, как вариант, древесная зола. Верхняя часть обмазывается глинопесчаным раствором толщиной полтора сантиметра. В печи устанавливается специальная вентиляционная задвижка, которую во время горения топлива оставляют закрытой

Если полностью открыть задвижку, тяга ухудшится

В печи устанавливается специальная вентиляционная задвижка, которую во время горения топлива оставляют закрытой. Если полностью открыть задвижку, тяга ухудшится.

Для того чтобы во время первой топки не произошло задымления помещения, нужно подготовить дымовую трубу. тогда вьюшку и летнюю задвижку приоткрывают, укладывают бумагу и поджигают. Труба прогревается, тяга улучшается.

Во время укладывания кирпичей дымохода они стесываются, согласно кирпичам, это позволяет дымовым газам обтекать повороты каналов и полноценно выводиться в атмосферу.

Печная фурнитура и материалы для кладки:

топочная дверца (25 на 21 см) – 1 шт.,
дверца поддувальная и вьюшечная (25 на 14 см) – 2 шт.,
прочистная дверца (13 на 14 см) – 1 шт.,
дверки варочной камеры (77 на 44 см) – 1 шт.,
вентиляционная задвижка (13 на 24 см) – 1 шт.,
летняя задвижка (13 на 13 см) – 1 шт.,
колосник (25 на 25 см) – 1 шт.,
двухконфорочная чугунная плита (71 на 41 см) – 1 шт.,
душник самоварный (10 см) – 1 шт.,
уголок (3 на 3 см) – 1 шт.,
стальная полоса (5 на 0,5 см) – 1 шт. длиной 75 см и 3 шт. длиной 35 см.,
вьюшка (18 см) – 1 шт.,
красный кирпич – 600 шт.,
огнеупорный кирпич – 50 шт.

Рис. 5.29. Дверца варочной камеры печи ИП-2. Размеры в мм

Рис. 5.30. Разрезы отопительно-варочной печи ИП-2 (с духовкой).

Размеры в см 1 — чистки; 2 — задвижка летнего хода; 3 — душники; 4 — вентиляционная задвижка; 5 и 6 — отверстия для входа газа в нижний колпак и дымовую трубу, 7 и 8 — верхний и нижний колпак; 9 — духовка; 10 — вьюшка

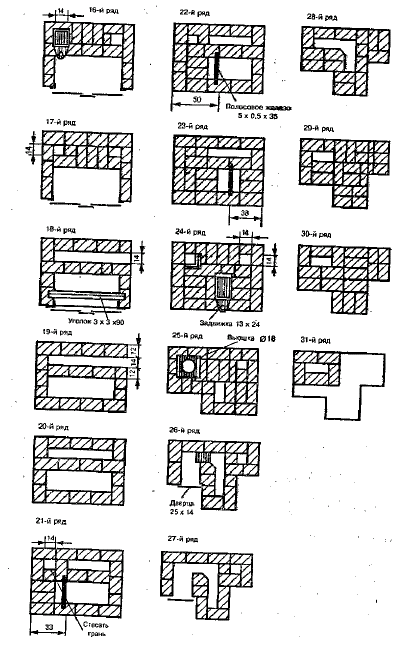

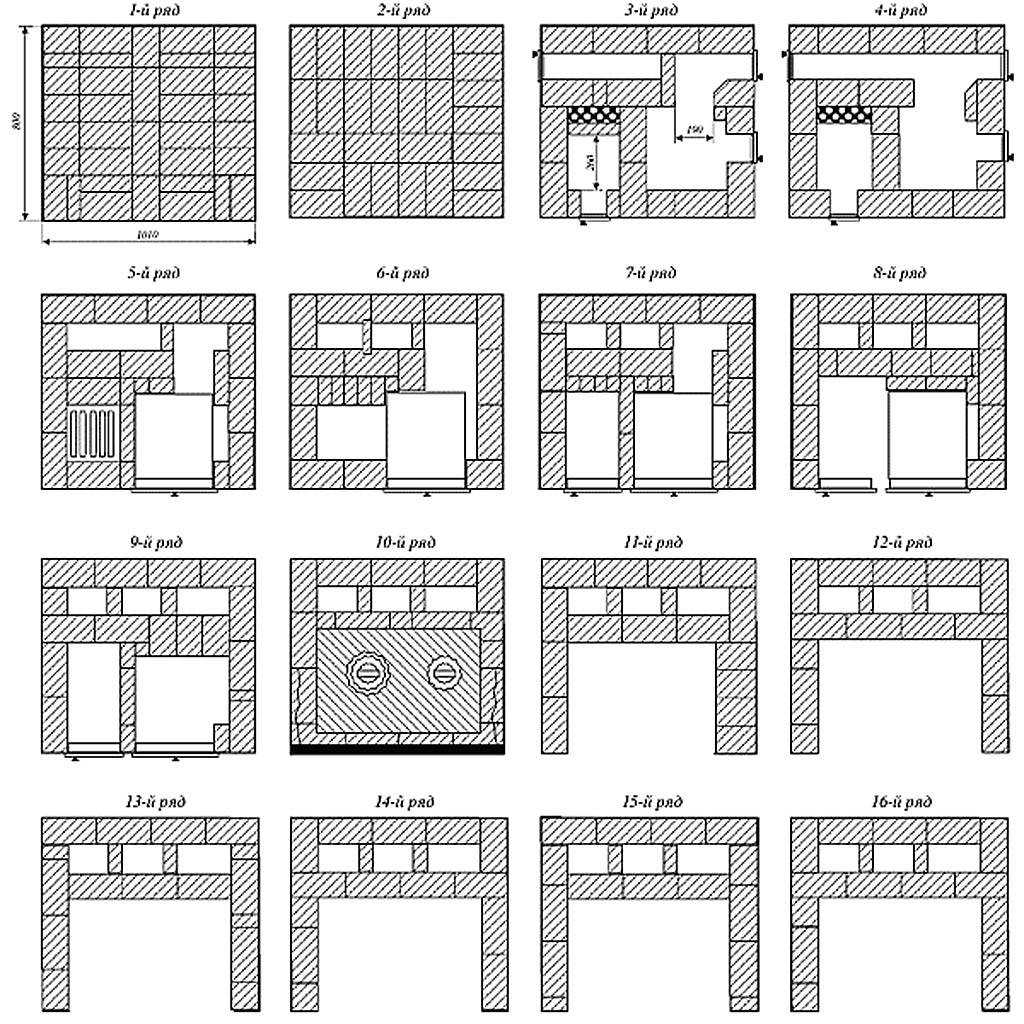

Рис. 5.31. Порядовки печи ИП-2 (с духовкой). Размеры в см

Рис. 5.31. Окончание. Порядовки печи ИП-2 (с духовкой)

“>

Раствор для двухколпаковой печи

Классический вариант печного строения предусматривает глиняный раствор. Каждый специалист знает свой рецепт идеальной смеси для печи из кирпича с нижним подогревом. В строительную массу обязательно должна входить качественная глина достаточной жирности, а также мелкозернистый песок, который вместе с глиняной основой должен иметь консистенцию густой сметаны. После того как смесь будет готова происходит проверка качества. Из массы выкатываются шарики и запекаются в духовом шкафу. Если после остывания, предмет не потрескался — раствор допустимых стандартов. Когда подобный шарик бросают с высоты, и он не теряет формы и остается целым, тогда смесь можно считать идеальной для работы.

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.

Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.

Работы выполняют с помощью обычного строительного инструмента.

Могут понадобиться:

емкости для смешивания раствора;
мастерок;
болгарка;
отвес;
уровень;
рулетка;
правило;
киянка;
печной молоток;
прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.
