Как сделать печку для дачи из кирпича своими руками: правила кладки и пошаговая инструкция

Общие требования и безопасность

Небольшая печь из огнеупорного кирпича

Давайте начнем с основ, которые пригодятся любому начинающему печнику. Разобраться во всем разом не получится, так как кладка печи – это очень сложный и ответственный процесс.

Возводить ее намного сложнее, чем кирпичную стену. Поэтому мы сегодня рассмотрим наиболее простой вариант, который сможет реализовать даже новичок.

Поэтому давайте начнем с терминологии. Она пригодится вам для понимания материала, который мы приведем далее. Не зная названия элементов конструкции, даже опытный строитель не усвоит правильно информацию.

Схематическое строение кирпичной печи

Часть печи, фото	Описание
Фундамент	Тут ничего сложного – это прочное основание, на котором будет стоять вся конструкция. Делается он в виде монолитной плиты из бетона, нужного размера и формы.
Стенки	Стенки печи создают основу, удерживающую внутреннюю конструкцию печи. Внешняя их сторона передает тепло в помещения, причем делает она это не одномоментно, а накапливает и потом понемногу остывает.

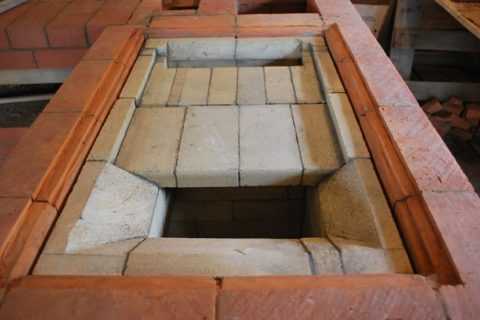

Топка, топливник	Это камера сгорания, в которой образуются продукты горения и дымовые газы, передающие тепловую энергию стенкам печи. Верхняя часть топливника называется сводом, а нижняя – подом.
Колосник из стальной арматуры	Колосник – это установленная внутри топки решетка из металла, через которую просыпается вниз зола и поднимается воздух для поддержания горения в печи.
Зольник	Камера под топкой, в которую ведет ход от колосника, называется поддувалом или зольником. Через нее внутрь печи из помещения подсасывается воздух и осуществляется чистка от золы. В зольник ведет чистка или лючок – сделана эта деталь из металла и имеет отверстия, для проникновения внутрь воздуха. Система оснащается затвором, чтобы предотвратить просыпание горячей золы.
Дымовые каналы	Дымообороты — ходы, по которым горячие газы проходят через печь, нагревая ее внешние поверхности. Через них дым выводится по дымоходу за пределы помещения. С дымоходом все ясно.
Перекрышка	Верхняя поверхность печи. Может быть сделана просто из кирпича, или иметь металлическую или керамическую варочную панель.
Тепловоздушная камера	Так называется полость внутри печи, которая не связана прямыми ходами с газообменными путями.

Также в печи есть:

• Шибер – заслонка перекрывающая дымовой канал;
• Дверцы для топки и поддувала;
• Шанцы – балки заменяющие фундаментную плиту, могут изготавливаться из разных материалов.

Отопительная печь из кирпича Сергея Михайлова (чертежи)

Рис. 18. Печь Сергея Михайлова. Расположение всех технологических узлов печи дано с учетом рекомендаций, приводимых в этой главе.
	А. Задвижка общей тяги Б. Плита В. Разрез дымохода (вид спереди) Г. Топочная дверца Д. Выход из топки в первый колодец (хайло) Е. Разрез дымохода (вид сбоку) Ж. Топка И. Плита К. Хайло Л. Разрез топки печи (вид сбоку)

Дело в том, что старший печной мастер должен был «держать в голове» всю печь целиком. Он «видел» все вышестоящие перекрытия, направления, количество будущих дымоходов и т. п. Все это справедливо и сейчас, но только не по отношению к печам с горизонтальным расположением дымовых каналов. Такая печь (рис. 18) не требует каких-то особых навыков в проектировании, потому что все технологические сложности в дымоходной «увязке» размеров печи перемещаются из горизонтальной плоскости в вертикальную.

Печи с горизонтальными колодцами оказались незаслуженно забытыми. Причиной забвения является либо незнание, либо игнорирование законов, описанных мной в главах 28 и 29 этой книги. Бытует мнение, что печи с горизонтальными колодцами якобы быстро забиваются золой, их труднее чистить и т. п. Это абсолютно неверно. Избавиться от этих совершенно ни на чем не основанных предубеждений можно, более детально ознакомившись с указанными выше главами.

Сейчас же я ограничусь только кратким перечислением основных достоинств печи с горизонтальными колодцами: а) не требует точного расчета при разметке первого ряда; б) равномерно прогревается (самые горячие части печи,позволяющие производить интенсивный теплоотбор, находятся внизу, а менее горячие постепенно переходят в верхнюю зону обогреваемого помещения); в) равномерно остывает (тепло из нижних рядов печи постепенно передается верхним рядам. А раз период интенсивной теплоотдачи и остывания печи — это один и тот же период, измеряемый несколькими часам, это еще один плюс печи с горизонтально расположенными дымовыми каналами); г) позволяет совершенно беспроблемно встраивать в печную кладку арочно расположенные сушилки (рис. 19).

Печь рекомендуется класть на шанцевом поде (см. рис. 1 и п. 11 главы 15).

Рис. 19. Печь Сергея Михайлова со встроенной нишей-сушилкой, боковой разрез (пропорции топочной камеры приведены на рис. 18)

А. Задвижка Б. Прочистная дверка В. Сушилка Г. Прочистная дверка Д. Хайло Е. Разрез дымовых колодцев, вид сбоку

Рис. 20. Схема колодцев: летний и зимний варианты, боковой разрез

A. Зимняя задвижка Б. Летняя задвижка В. Хайло

Если заказчик полностью полагался на мой выбор, я всегда отдавал предпочтение печи с горизонтальными колодцами. «Жалобы» на этот тип печей были на удивление однообразны: за всякое лишнее полено, брошенное в горящую топку, приходилось расплачиваться невыносимой жарой в доме.

5. Дымовые колодцы, схема которых представлена на рис. 20, могут пригодиться при кладке отопительно-варочной печи с учетом «летнего варианта».

6. Печь, горизонтальные разрезы которой показаны на рис. 21, позволяла автору этой книги топить ее один раз в сутки даже при наступлении затяжных 35 градусных морозов. При этом температура воздуха в помещении никогда не опускалась ниже +19°.

Особенности этой схемы печи следующие: а) восемь недлинных горизонтальных колодцев; б) максимальная площадь теплоотдачи в нижней части печи (печь рекомендуется класть на шанцевом поде, см.рис. 11, а также п. 11 главы 15); в) значительная теплоемкость; г) дополнительная задвижка с «летним вариантом»; д) горизонтальный выносной «лежак», на котором удобно сушить мокрую обувь, одежду и т. п.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола

Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи

Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы

Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

  М 150

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

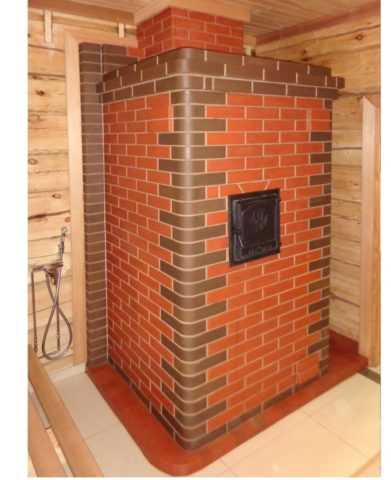

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

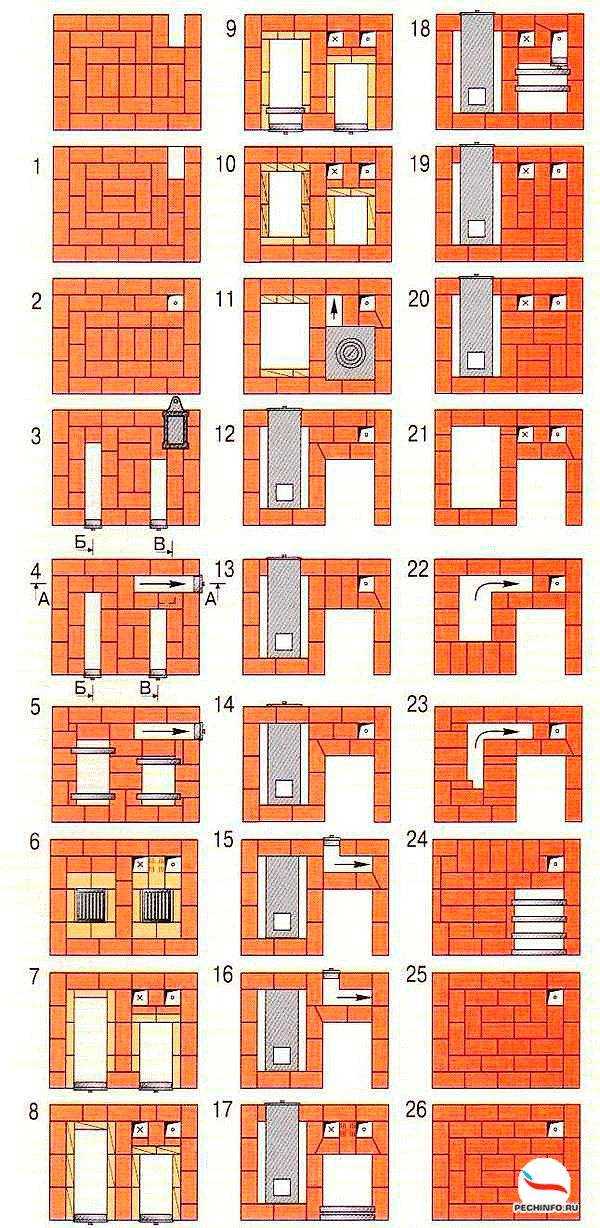

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Или наоборот, для экономии места встроить в стену.

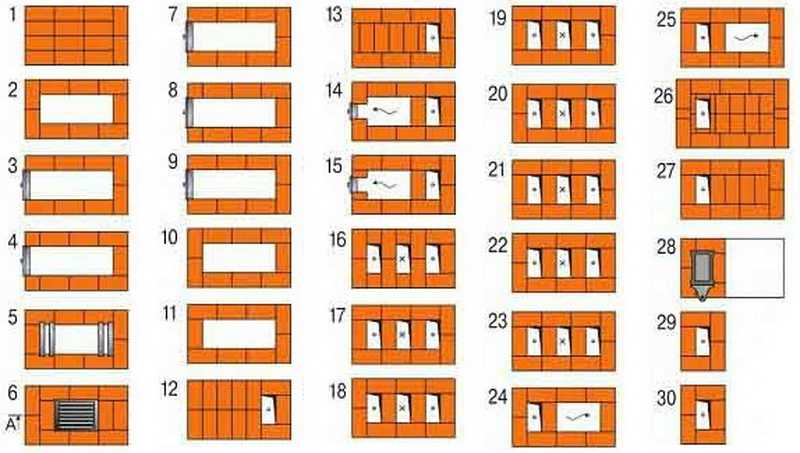

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Очаг может иметь открытую или закрытую топку.

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

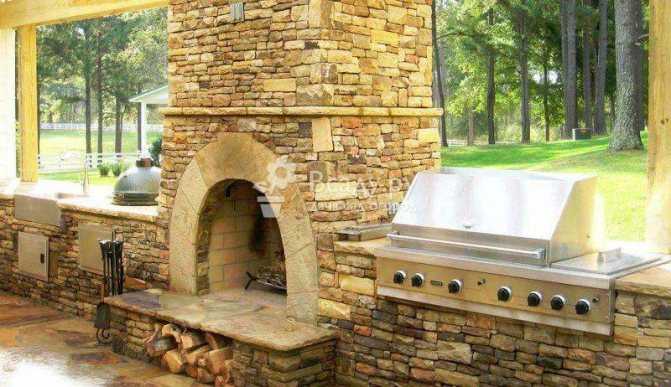

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

1. От дымового канала до деревянных конструкций должно быть больше 37 см.
2. Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.
3. Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

• молоток-кирочка специально для печи,
• мастерок,
• линейка-правило,
• кисть мочальная,
• рулетка,
• отвес,
• уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится. Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт

Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

https://youtube.com/watch?v=Yl3DG8cQ-kY

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

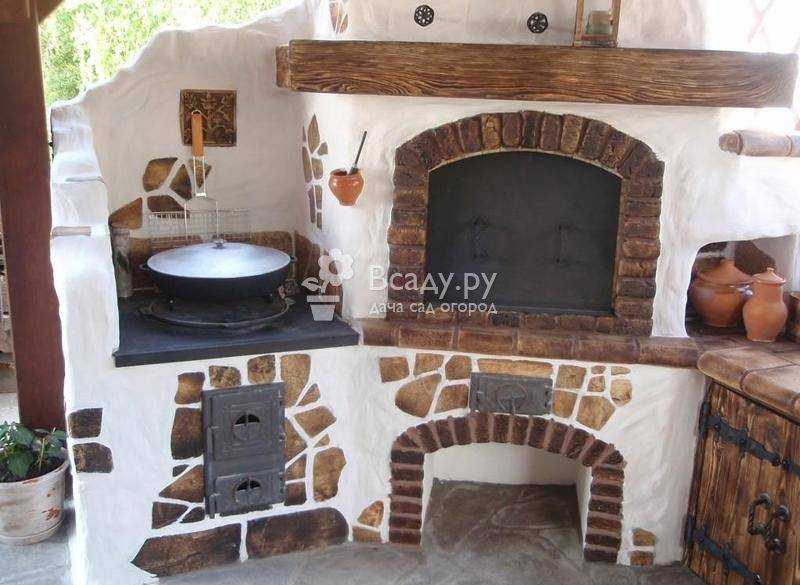

Печь с плитой, для готовки еды

Подходит для дачи, в которой хозяева предпочитают жить в летнее время. К конструкции можно добавить бак с водой, что увеличит комфортность жизни. Но проще использовать в случае наличия электричества и газопровода.

• Модель используется только для варки пищи. На отопление не оказывает влияние для этого эксплуатируются электрические приборы либо газовая колонка.
• Корпус изготавливается из кирпича. Во внутренней части находится дымоход, топка и зольник.
• Сверху создаётся плита для приготовления пищи, допускается монтировка духового шкафа.

Потому такое изделие популярно у отечественных домовладельцев не только в сёлах, но в дорогостоящих домах с продуманным интерьером.

Вторая часть видео про кладку печи 3.5х4 кирпича

Вторая часть видео про кладку печи 3.5х4 кирпича начинается с установки поддувальной дверки, установки прочистного кирпича и кладки третьего ряда печи. Как перекрыть печную дверку своими руками? В видео показаны способ перекрытия печной дверки клином. Печник из Екатеринбурга научит и покажет как правильно делать основание топливника из огнеупорного кирпича. В видео о подробной кладки печи я покажу как правильно сделать рассечку колпака и подъёмного канала. Не забываем использовать базальтовый картон между огнеупорным и внешним кирпичом. Весь кирпич для кладки печи я обрабатываю болгаркой, обтачиваю наждаком, снимаю фаски, отмываю с капроновой щёткой и только после этого укладываю в печь. Смотрите в видео Кладка печи 4 на 3.5 кирпича для отопления своего дома своими руками. Благодаря видео о подробной кладке печи 4х3.5 своими руками и порядовки печи, можно легко повторить печь у себя дома.

Третья часть кладки печи 4х3,5 кирпича с отопительным щитком и кухонной плитой

В третьей части видео о подробной кладке печи 4х3.5 кирпича с отопительным щитком и плитой вы увидите: Как сделать топливника печи. Как установить печную дверку. Как перекрыть топочную дверку кирпичной печи клином. Как поставить базальт между футеровкой и внешним контуром! Как сделать футеровку топливника кирпичной печи самому. Какой сделать правильный размер хайла выхода газов из топливника печи. Как сделать отопительный щиток с колпаками своими руками. Как перекрыть отопительный щиток с каналами. Для того, чтобы печь хорошо грела и отапливала дом, ее нужно правильно разместить! В доме на печи, отопительная кирпичная печь должна располагаться по середине дома. Не допускается класть печь, а точнее отопительный щиток с каналами или колпаками вплотную к стене! Тем самым снижается КПД печи. Варочная плита в отопительно-варочной печи обращена в сторону кухни. Топочную дверку лучше ставить ближе к входу. Благодаря наличию плиты для готовки воздух быстрее прогревается инфракрасным излучением от плиты и двери. Отопительный щиток может иметь как колпак или два колпака, так и каналы. Чаще всего в отопительном щитке устраивают 3 колодца канала или 3 дымохода. В видео о подробной кладке печи 3.5 на 4 кирпича я подробно рассказываю как делать правильно все сложные печные узлы.

ТаймЛапс кладка отопительно-варочной печи 3,5 на 4 кирпича в Монетном

Русская печь в стильном интерьере

Сегодня при строительстве широко используют отделочные материалы последних лет: фактурные обои, подвесные потолки, ламинат. Классическая печка на таком фоне выглядит чужеродным объектом и режет глаз. Рассмотрим, можно ли совместить проверенный отопительный агрегат с художественными решениями последнего времени.

Русский

Традиционный стиль «а-ля рус» предполагает гипертрофированный набор культурных штампов, привычно ассоциирующихся с русской деревней. Если бюджет позволяет, внешние стены печки облицовывают изразцами «под хохлому». Более дешевый вариант дизайна – аккуратно раскрасить поверхность в белый цвет и подвесить пучки сушеных трав, обереги, народные игрушки.

Кантри

Стилистика «кантри», то есть деревенский дизайн, отличается функциональностью в сочетании с элементами из природных материалов. Чтобы создать подобное решение, хорошим приемом станет отделка лицевой поверхности печи колотым натуральным камнем. Дополнят облик такие стилевые элементы, как укладка поленьев на декоративно выполненной полке, подставки для печной утвари из кованого металла.

Прованс

Под образом «прованс» обычно понимают соединение современной европейской отделки с элементами деревенского стиля.

Русская печь в стиле «прованс»

Для домашней печки таким может оказаться отделка разукрашенными глазурью изразцами, сочетающаяся с новомодным керамогранитом или дизайнерским точечным освещением.

Хай-тек

Стилистика хай-тека ассоциируется скорее с интерьерами космического корабля или межпланетной станции, поэтому выполнить архаичную деревенскую печь в этом дизайне представляется нереальным. Однако существует и такая возможность, нужно лишь приложить немного фантазии.

Поверхность печи снаружи можно дополнить навесными панелями из металла. Лучше и практичнее других окажется алюминий с анодированным покрытием. Такая отделка никак не скажется на рабочих характеристиках очага, ведь металл отлично проводит тепло.

Минимализм

Можно построить русскую печь, разместив ее в пространстве комнаты так, что она окажется спрятанной за деталями интерьера. Стенка мебели со стойкой зрительно разделит общий объем комнаты на две функциональные зоны, а за панелями можно замаскировать очаг.

Грамотно построенная по всем правилам и нормативам кирпичная русская печь прослужит несколько десятков лет. Заочно изучить мастерство печника не удастся, это искусство приходит с годами практики. Лучший совет здесь: начните с самых простых уличных очагов и шаг за шагом пробуйте на опыте полученные знания.

Общие рекомендации к кладке

Перед тем, как приступить к возведению печи, необходимо определиться с ее местоположением, видом конструкции, предназначением и размерами.

Правильному выбору и расчетам помогут следующие рекомендации:

Печи, на кладку которой потребуется более 500 кирпичей, необходим фундамент, выступающий с каждой стороны более, чем на 5 см. Дымовая труба не должна соприкасаться с чердачными балками или другими деревянными элементами крыши

Покупая кирпич, следует обращать внимание на качество обжога, цельность и прочность материала. Перед кладкой кирпич вымачивается в растворе в течение нескольких минут. 5

Швы между кирпичами в камере сгорания топлива и зольнике составляют шириной до 10 см, в других областях – не менее 3 мм. Каждый новый ряд начинается с угловых кирпичей, ровность кладки которых проверяют уровнем или натянутыми по периметру веревками. Чтобы избежать трещин на поверхности печи, при кладке делаются перевязки. Между варочной поверхностью и кирпичной стенкой рекомендуется оставлять отверстие в несколько миллиметров. Плиточная или керамическая отделка позволит гармонично вписать печь в интерьер.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

• КПД может достигать 80 процентов.
• Очень долго держит тепло, в некоторых случая – двое суток.
• Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

• Большой размер.
• Много весит.
• Долгий прогрев.
• После перерыва обязательна суточная протопка.
• Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

• Простая кладка
• Занимает относительно мало места, так как имеет вытянутую форму.
• Быстро нагревается.
• Относительно мало весит.
• Допускает приготовление пищи.
• Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

• Быстро остывает.
• Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

• Не занимает много места.
• Простая конструкция.
• Низкие цены на материал и топливо.

Минусы:

• Средний КПД.
• Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

• Допускает приготовление пищи.
• Высокий КПД.
• Быстрый разогрев.
• «Экономит» топливо.
• Относительно небольших размеров.
• Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

• Требуется разгонная протопка.
• Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

• Очень низкая пожароопасность.
• Эстетична.
• Высокий КПД.
• Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Преимущества

Когда планировка хорошо продумана с учетом конкретной отопительной системы, то установка печи практически не зависит от стройматериала, из которого построено жилище. Она подходит как для деревянного, так и для кирпичного дома. Ее преимущество в том, что для отопления помещений всегда есть широкий выбор топлива: уголь, торф, дрова, даже картон и сухие ветки деревьев. Пользователь сам решает, чем топить, что более доступно и стоит дешевле.

Планировка дома с печью 6×9 метров

Способность печи создавать уютную и комфортную атмосферу общеизвестна. Благодаря этому качеству с ней не способна сравниться никакая другая отопительная система. Приятно, сидя с книгой у печки, вдыхать запах смолистых дров и слушать их тихое потрескивание. Это напоминает далекие времена, овеянные романтикой. Кроме указанных достоинств, печку можно оборудовать так, что она станет оригинальным дополнением интерьера.

Особый шарм помещению придает русская печь. По теплоемкости с ней ничто не может сравниться. Она способна аккумулировать тепло, а потом постепенно отдавать его, поддерживая в избе постоянный уют и комфорт. В прошлом она выполняла варочно-отопительную функцию. Сегодня встречается довольно редко.

Только тот, кому по нраву деревенский дизайнерский стиль дома, решится украсить ею свои апартаменты. Правда, перевелись мастера-печники, которым не требуется чертеж для ее возведения.

Век технического прогресса внес свои коррективы. Сегодня обычным является дом с печкой, работающей не только на твердом топливе, но и на электричестве, газе, мазуте. Но самым доступным материалом отопки по-прежнему являются дрова.

Что потребуется для работы

Экономный и доступный метод постройки отопительного прибора. Список материалов:

• кирпичи двух видов;
• дверцы;
• решетка;
• задвижки;
• металлическая поверхность (высокое качество имеет чугунная).

Для связки используют глиняный раствор, который готовят перед тем, как выложить печь из кирпича.

Подготовка

Изначально определяют локацию печи. Ее вес относительно легкий. Вместо привычной основы создается каркас из прочных досок, с проведением теплоизоляционного слоя. Применяют подложку из фольги.

В качестве изоляции используют материал, который не поддается нагреванию. Например, базальтовая вата. Сверху кладут слой отеплителя. Слой песка в несколько см выравнивает поверхность, делает ее равномерной. Это необходимо для удобного проведения последующих работ. Правильная подготовка поможет сделать печь из кирпича своими руками.

Схема кладки

Порядовка печки из кирпича для дома своими руками:

• Изначально надо класть сразу на песок, без использования раствора. Кирпичики выкладывают строго по уровню. Тонкослойные изделия обрабатывают смесью. Предварительно дверь следует обмотать асбестом, чтобы компенсировать расширение металла из—за термического воздействия.
• Фиксация дверей осуществляется проволокой. Потом кладут второй ряд и формируют поддувало.
• Дальше кладка осуществляется шамотным кирпичом. Затем над поддувалом устанавливается решетка.

• Следующий ряд предусматривает кладку кирпича на ребро. Необходимо сформировать канал для отвода дыма, внутри него закладывают основу для перегородки. Устанавливают дверь топливника, предварительно обмотанную асбестом. При этом она должна легко открываться вверху.
• Кладка продолжается первичным способом.
• В ряду номер 2, на окончательном этапе – кирпич кладут на ребро. Стенки канала для отвода дыма необходимо протереть влажной тряпкой.
• Кирпич кладут плашьмя.
• На следующем раду закрывается топливник.
• Перед кладкой, делают асбестовые полоски, предварительно смоченные водой. Это позволяет обеспечить герметизацию зазоров между кирпичами и чугунной плитой. Нельзя поверхность из чугуна ставить на раствор глины. Это станет причиной образования трещин в процессе эксплуатации.

• Формирование трубы для отвода дыма. Должно наблюдаться плавное расширение ближе к тыльной стороне. Нужен только для дымоходной основы. Другая часть состоит из металла.
• Установка задвижки, обмотанной асбестом. Изначально их обмазывают глиняным раствором. Этот ряд финальный, на нем заканчивается кладка отопительного приспособления. Проверяется правильность выполненной работы.Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Финальные работы

Простая отопительная система не требует особенного дизайна. Заключительным этапом декора является побелка. В ее состав добавляют несколько капель синьки, чтобы предотвратить образование желтого налета.

Между кирпичом и полом находится стык. Он предотвращает попадание песка из-под печки в помещение. Стык покрывают листом, делают окантовку из плинтусов. Время на выполнение работы – один день. Вечером осуществляется первая растопка. Для этого понадобятся щепки и бумага. После разогрева подкладывают дрова.

Русская мини-печь своими руками

Сложить своими руками русскую мини-печь – несложная задача для умелого хозяина. Размер теплового агрегата всего 100х130 см. Для устройства понадобится 750 шт. красного кирпича. Для приготовления кладочного раствора надо приготовить глину, песок, асбест.

Также необходимо приобрести чугунные закладные:

• колосниковую решетку – 2 шт.;
• дверцы в топку и поддувало;
• заслонку;
• задвижку вентканала;
• задвижку печную.

Строить малый вариант печи можно как с водогрейным коробом, так и без него.

Перед началом работы нужно убедиться, что все чертежи по каждому ряду имеются в наличии, устройство понятно.

Схема кладки русской мини-печи

Прежде чем приступать к печным работам, сооружают надежный фундамент из бетона по щебеночной подушке.

Классический вариант

Каждый ряд выкладывают в соответствии со схемой, не допуская отступлений, иначе более высокие уровни кладки окажутся без надлежащей опоры. Колосники низа топки закладывают на 6-м ряду, под формируют на 10-м и 11-м рядах. Сверху 12-го устанавливают чугунную варочную плиту.

Порядовка «Экономки»

Порядовка русской мини-печи своими руками на схеме:

Порядовка русской мини-печи своими руками

Схема состоит из 34 рядов кирпичной кладки, включая дымоход.

Вариант с водогрейной коробкой

Отличается от основной схемы строительства незначительно. В 5-м ряду в кладке появляется конструкция водогрейного короба. Рядом создают воздушный канал. Далее до 9-го р. кладку ведут с учетом присутствия этого элемента. На этом ряду коробку перекрывают кирпичом. Дальнейшая работа над печью не отличается от базовой версии.
