Футеровка печи отопления

Ремонт печки своими руками – ремонтируем топливник и устраняем слой сажи в перевале

Мало построить печку своими руками – она и в дальнейшем будет требовать бережного отношения к себе, удаления сажи из труб и дымоходов, очистки сажи со стеклянных топочных дверок (особенно если Вы большой любитель сжигать в банной печке весь мусор с участка – начиная от листьев и заканчивая рваными галошами), всегда где то, что-то нужно подшаманить, обмазать отремонтировать.

Все это конечно вознаграждается теплом очага или субботней баней но сил и времени уносит тоже много (а если не делать своими руками то и финансов конечно тоже).

Поэтому народная сметка тут как нельзя более ценна – приводим Вам два варианта решения часто встречающихся “печных проблем”, ко второму из которых автор отнесся с как раз поистине народной смекалкой и избавился от утомительного демонтажа и разборки печи в течении (вот уж точно) скорости звука.

Ремонт топливника печи

В печи у одного из моих знакомых довольно неожиданно стали интенсивно разрушаться кирпичи в топливнике, в особенности в его нижней, наиболее термонапряжённой зоне (чертеж 1).

Скорее всего, проблема возникла из-за низкого качества использованного кирпича.

Имея большое количество известковых вкраплений, этот материал не выдержал интенсивного периодического нагрева и остывания и начал выкрашиваться уже через пару лет работы печи. Причём выкрашивание происходило не мелкими, а весьма крупными фрагментами — размеры некоторых выпавших кусков кладки достигали 5 см.

Все что необходимо для этой статьи находится здесь >>>

Перед самым началом третьего отопительного сезона выкрашивание приобрело уже угрожающий характер, так как могло привести к прорыву и выходу раскалённых газов непосредственно в помещение через переднюю стенку печи и в последний вертикальный канал через заднюю стенку топливника.

Надо было принимать срочные меры, но на ремонт с полной или даже частичной разборкой печи уже не было времени — на дворе стоял конец октября. Оставался один выход: подобрать такой состав защитной обмазки, чтобы с её помощью можно было не только восстановить пострадавшую часть кладки, но и предотвратить дальнейшее разрушение топливника хотя бы до окончания отопительного сезона.

После экспериментов с несколькими составами обмазки на основе различных связующих и наполнителей был выбран следующий состав:

• смесь шамотная покупная;
• крошка шамотного кирпича;
• крошка асбестовая, размоченная в воде;
• зола древесная, просеянная.

Подбирая состав, я рассуждал следующим образом. Просеянная зола в процессе эксплуатации обязательно выгорит внутри обмазки, в результате образуется некоторая пористая структура с повышенными теплоизоляционными свойствами. Волокнистая структура асбеста придаст обмазке способность противостоять растрескиванию. Имеющая очень высокую температуру спекания (около 1000°С) шамотная смесь будет служить связующим, а её повышенную жирность компенсирует молотая кирпичная крошка.

Обмазку повреждённых участков я выполнял в несколько приёмов, тонкими слоями с промежуточной сушкой. В день удавалось нанести по 2-3 слоя, не больше. Замеченные дефекты перед накладыванием следующего слоя сразу устранял дополнительной затиркой.

Также из рубрики “Печи, камины и барбекю”: Кладка красивой садовой печки-барбекю своими руками (+ 95 фото)На всякий случай я сохранил небольшой (аварийный) запас обмазки, но он так и не потребовался. После ремонта печь без каких-либо замечаний благополучно проработала весь зимний сезон до лета следующего года.

Удаление сажи в перевале печке в (перекрыше)

При разборке старых печей мне не раз доводилось находить рыхлые наросты сажи в районе перевала (рис. 2). Эти наросты печники называют бородой, которая оседает на внутренней поверхности перекрыши и растёт сверху вниз. В некоторых случаях «борода» разрастается настолько, что существенно сужает внутреннее сечение канала, а то и вовсе может его закупорить.

Причинами появления и роста «бороды» могут быть недостаточный прогрев перекрыши (сажа любит оседать на холодных поверхностях), а также завышенное сечение канала, приводящие к снижению скорости потока дымовых газов.

У старых печей специальные прочистные дверки встречаются редко. В давние времена печники их не ставили, скорее всего, из экономии. Поэтому избавиться от такого налёта сажи чаще всего бывает не так-то просто. Говорят, это можно сделать с помощью картофельной шелухи или влажных осиновых дров. Может быть, и помогает, но как-то не очень эффективно. Мне добиться заметного улучшения тяги в печи с помощью этих средств так и не удалось.

Используемые материалы

Узнав, что такое футеровка, необходимо подробней рассмотреть материалы для ее возведения. Поделить материалы, используемые для футеровки печей и котлов, можно на три основных класса:

• Класс А – искусственные или естественные материалы, основой которых является кремнезем
• Класс В – классические материалы, в основе которых лежит глина

Класс С – к нему относят все оставшиеся варианты и различные огнеупорные растворы

Конкретные примеры

Защищать внутреннюю поверхность топочной можно самыми различными методами:

• Кладка из шамотного кирпича
• Нанесения негорючих смесей
• Установка защитных экранов

К установке экранов рекомендуется прибегать в случае установки металлических банных печей. В других случаях он не эффективен, так как приведет к напрасной утечке тепловой энергии.

Выбрав кирпичную кладку, не рекомендуется использовать классический кирпич – он быстро разрушается и требует замены. До появления шамотных материалов использовались изделия марки М-300. Они сравнительно надежны и прочны, но все равно уступают в эффективности.

Рекомендуется применять шамотный кирпич, попадающий под ГОСТ 390-96.

Возможные причины неполадок печи

Старую печь можно отремонтировать полностью или переложить некоторые ее узлы

Типовые неприятности объясняются различными повреждениями конструкции. При появлении трещин нарушается герметичность. Ухудшение тяги провоцирует засорение системы дымоудаления. Большая разница температур (внутри канала и окружающего воздуха) способна повредить со временем даже качественную кладку. В отдельных ситуациях дефекты образуются по причине ошибок пользователей в процессе эксплуатации.

Чтобы правильно отремонтировать печку, нужна предварительная проверка

Рекомендуется обратить внимание на сравнительно редкие конструктивные проблемы:

• при одинаковой высоте расположенных рядом труб дым засасывает второе (неработающее) отверстие;

• производительности приточной вентиляции может быть недостаточно для одновременного функционирования нескольких отопителей;

• нормальному перемещению воздуха в топку препятствует близко установленный лестничный проем;
• вывод вытяжной вентиляции сделан в один канал с удалением дыма;
• превышено допустимое количество поворотов трубы под углом 90°;
• поддувальные отверстия установлены слишком близко к топочной дверке;
• выходной канал создан недостаточно высоким, слишком узким (широким).

Препятствие для дыма может создавать отложения сажи внутри трубы

Рекомендуется уточнить внешние условия. В приведенных ситуациях потоки ветра могут провоцировать принудительное «заталкивание» дыма внутрь здания:

• труба установлена неправильно по отношению к выступающему коньку крыши;
• паразитные завихрения создает крупное дерево, другое строение.

Назначение футеровки печи

Способов производства конкретных видов только печных футеровочных работ существует множество. Типов футеровочных материалов – не менее, и все время разрабатываются новые. Однако все это разнообразие можно разбить в общем на 4 класса по назначению футеровки, составу материалов и особенностям производства работ:

1. Футеровка больших промышленных печей различного назначения;
2. Футеровка топок и др. жаровых частей бытовых кирпичных отопительно-варочных печей;
3. Футеровка малых металлических печей, бытовых и технологических, применимых вне производственных условий;
4. Футеровка индукционных печей, как производственных, так и малых.

Описание

Изделия из футера востребованы у потребителя, поскольку обладают уникальными свойствами:

• это – самый мягкий материал, который можно получить переработкой хлопка.
• в любое время года он пригодится: согревает в холоде и защищает от невыносимой летней жары;
• это полотно многообразно по составу, вариабельно по применяемым техникам;
• уникальность свойств приобретается благодаря двухэтапному изготовлению;
• ткань из двух видов хлопковых нитей: обычной, и футерной – рыхлой и мягкой;
• создание изнанки материала, мягкого начеса, обеспечивает особый ворс, получающийся благодаря применяемой технологии производства материала: происходит своеобразное вывязывание, а не ткание полотна.

Ряд преимуществ, которые проявляет футер по сравнению с другими видами трикотажа из хлопка, объясняют высокий покупательский спрос. Высокая плотность – главное отличие от кулирки, самого тонкого хлопкового трикотажного полотна. Футер и кулирка – изготовлены из хлопка, но их значительные отличия определяются применяемыми технологиями. Присущая кулирке тонкость имеет негативную сторону – она сильно тянется и быстро деформируется из-за особого плетения.

Футер может быть легким и тонким, как и хлопковый интерлок. Но с изнаночной стороны, у него всегда есть начес. Но это не флисовый начес, образованный деформированными полиэфирными нитями, а натуральная, мягкая, с прекрасными теплоизоляционными свойствами основа. Наличие начеса не означает, что оба материала, обладают одинаковой гигроскопичностью и мягкостью. Выбирая, футер или флис, предпочтение стоит отдать первому виду ткани, полностью изготовленной из натурального хлопка, который не раздражает кожу и обладает хорошей гигроскопичностью. Футерованная ткань более мягкая и более прочная. Она не будет растягиваться изнанке и станет быстро распускаться, как другие виды трикотажа.

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Кирпич глиняный	1600	700
Вермикулит	150-250	1100
Базальтовая вата	100	750
Каолин плотный	2400-2500	1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

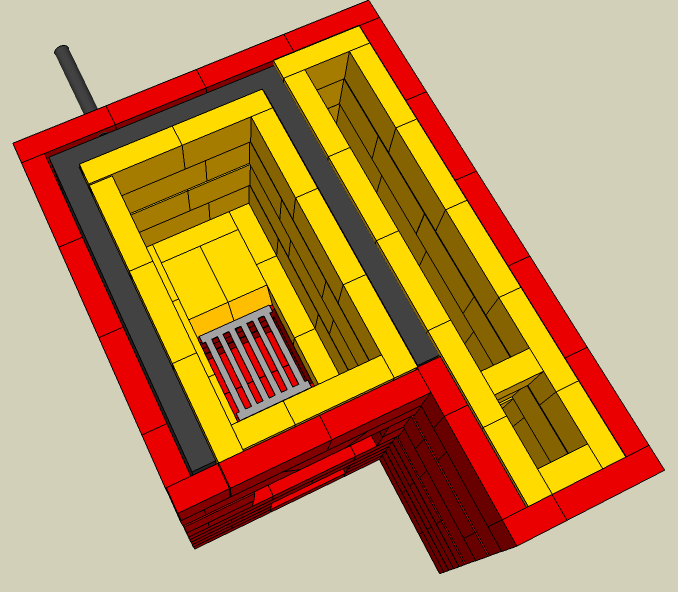

• Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
• Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

• Во-первых, кирпич очень теплоемок.
• Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

• Шамотные.
• Муллитовые.
• Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Футеровка кирпичной печи

Футеровка кирпичной печи обладает некоторыми особенностями. Ее нельзя укладывать слишком близко к кирпичам, которые являются элементами наружных стенок
. Дело в том, что печка раскаляется очень сильно и возникает растрескивание под воздействием высоких температур. Горячие внутренние слои выталкивают со своих мест холодные наружные. Внешние стенки, сохраняющие форму печи, начинают расходиться в стороны из-за воздействия расширенных внутренних слоев. Кирпичи покрываются трещинами, а отдельные могут даже разрушаться. Это может способствовать проникновению угарного газа в помещение.

Ситуация может усугубиться тем, что применяемая для соединения наружного слоя кирпичей глина обладает небольшой адгезией и при нагревании расширяется сильнее, чем сам кирпич. В результате перегревания шов разрушается.

Именно поэтому при постройке печной конструкции применяют пластичный раствор с последующим его испытанием. Для этого два кирпича соединяют друг с другом с помощью этого раствора и обжигают при большой температуре. Этим проверяется адгезия раствора, расширение и растрескивание. Если все нормально, раствор можно использовать для всей конструкции.

При футеровке металлических печей следует обратить внимание на тот факт, что металл под воздействием высоких температур расширяется сильнее кирпича. Поэтому обязательно делают зазор для теплового расширения между слоем футеровки и печными металлическими стенками, иначе при нагревании металла футеровка часто разрушается

Чтобы уплотнить зазор, используют базальтовую вату в виде полотна или жгутов. При расположении печки не в жилом доме вместо базальтовой ваты можно использовать асбест.

Металлические печи часто обкладывают кирпичом как снаружи, так и внутри, чтобы улучшить прогрев печи и ее безопасность. Однако такой способ считается ошибочным
, потому что:

• Кирпич характеризуется низкой теплопроводностью и высокой теплоемкостью, в результате чего тепло, возникающее от сгорания топлива, остается внутри топки и уходит вместе с дымом.
• В таком случае печная поверхность лишается доступа воздуха для отведения тепла, что приводит к прогару стенок. В результате этого в помещение может проникнуть угарный газ, что опасно для жизни.

Таким образом, футеровка печи делается для того, что она не разрушилась из-за воздействия высоких температур. Самое главное — использовать качественный материал, чтобы печь могла прослужить еще долго.

Довольно часто поверхности нуждаются в надежной защите от термических, механических, химических либо физических повреждений, возникающих в процессе работы. Так, например, регулярно встречаются повреждения оборудования, используемого в горно-металлургической промышленности. Также требуется и усиление огнеупорных свойств в доменных печах для выплавки . И в первом, и во втором случае делается дополнительная отделка специальным материалом.

Такая защита нужна не только в серьезном производстве, не лишним будет ее присутствие и в простом домашнем камине или печке. И несмотря на простоту задачи, многие совершают огромное количество ошибок, неправильно подобрав материалы либо способ их монтажа. Об этом лучше всего поговорить в отдельной статье на строительную тематику, а мы будем склоняться к обсуждению сферы металлообработки и соответствующего производства.

Так, если говорить о доменном производстве, то необходимо не только предохранять кожух от воздействия чрезмерно высоких температур, жидкого металла и шлака, которые могут нанести губительное повреждение, но и свести тепловые потери к минимуму

При этом немаловажной является и надежная защита от всяческих агрессивных реагентов

Благодаря футеровке, печь становится полностью герметичной, и в ней создается необходимая газовая плотность. Также значительно продлевается срок ее эксплуатации, потому что повышаются различные показатели стойкости (механической, химической и др.). Такого результата позволяют добиться специальные слоисто-пористые материалы.

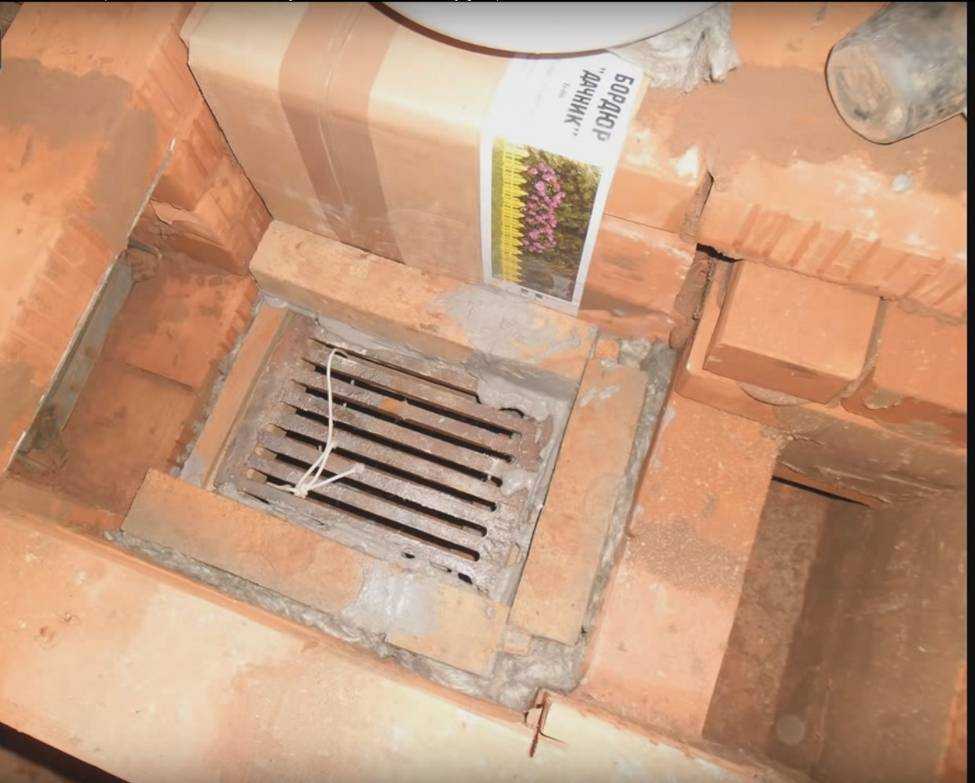

Укладка шамотного кирпича.

Перед тем, как приступить к созданию футеровки из шамотного кирпича, некоторые печники замачивают его в воде. Так ли это необходимо — на этот счет нет однозначного мнения. Но большинство специалистов считает, что обязательно нужно смачивать кирпич, который уже был в употреблении. Его капилляры и трещинки забиты пылью и остатками раствора. Также замачивать шамотные кирпичи рекомендуют новичкам — чтобы раствор на влажной поверхности сох дольше и была возможность исправить огрехи в кладке. Впрочем, проводить эти «водные процедуры» можно только летом, в жару. В сырую погоду или осенью замачивать шамот не рекомендуется — кирпич будет очень долго сохнуть.Укладку шамотного кирпича внутри топки опытные печники производят в следующем порядке — сначала кладут кирпич вокруг колосниковой решетки, затем поднимают боковые и заднюю стенки. Через каждые два ряда рекомендуется укреплять кладку армированием, например, стальной проволокой. При возведении обычных бытовых печей и каминов достаточно одного футеровочного слоя. Скрепляют кирпичи глиняным раствором, использование цементно-песчаного, как при кладке обычным кирпичом, категорически запрещается.

Впрочем, если начинающий печник не уверен в своих способностях, экспериментировать с замешиванием раствора все-таки не рекомендуется — лучше купить уже готовый. В магазинах представлена обширная линейка специальных упаковок раствора, на любой вкус и кошелек. Это различные огнеупорные кладочные смеси, затирки, мастика, клей

При этом нужно обратить внимание, что для футеровки нужно отдать предпочтение не жаропрочной, а именно огнеупорной смеси. По примерным подсчетам, на укладку 100 шамотных кирпичей потребуется примерно 55-75 килограммов сухой смеси

2) Натуральный камень в качестве футеровки. Для футеровки используют такой натуральный камень, как песчаник или кварц. Эти минералы отличаются высокой устойчивостью к экстремальным температурам и низкой теплопроводностью. Крепятся они внутри топки так же, как и шамотный кирпич — с помощью раствора или специальных смесей.

3) Рулонная футеровка. Если объем топочной камеры печи небольшой, рекомендуется использовать для футеровки рулонные материалы — чтобы сэкономить пространство. Большинство этих материалов не превышают в толщину одного сантиметра. Для рулонной футеровки обычно используют высокотемпературные теплоизоляционные плиты, маты, модули и волокно. В основном они изготавливаются из базальта, керамического волокна, вермикулита. За счет этого они имеют не только небольшую толщину, но и маленький вес. При этом отличаются малой теплопроводностью и высокой термостойкостью — некоторые выдерживают температуры до 1350 градусов Цельсия. Также можно использовать такие, казалось бы, неподходящие материалы, как бумага и картон. Но не обычные, а сделанные из каолина и минеральной белой глины. Рулонные материалы крепят в топочной камере обычно с помощью металлических штырей, которые вставляют в специально подготовленные пазы. Огнеупорные плиты или маты кладут сначала на дно, затем на боковые стенки и только в конце на верхнюю поверхность топки. Также для фиксирования матов и волокна можно использовать специальный клей. Высокотемпературный алюмосиликатный клей намертво соединяет не только базальтовые плиты, волокно и маты, но и кирпич. Продается в пластиковых ведрах весом от двух до пятидесяти килограммов. Расход на один квадратный метр — 1-4 килограмма.

4) Обмазка растворами.Это обработка внутренней поверхности топки специальными шамотными растворами (их еще называют огнеупорными бетонами), муллитовыми (они же силикатные жидкостекольные) или корундовыми растворами. Такое покрытие получается сверхтонким, но при этом огнеупорным. Эти смеси продаются в упаковках — готовыми, в сухом виде. Для приготовления раствора разбавляются водой до нужной консистенции. Приготовленную смесь наносят на стенки топочной камеры и термически обрабатывают — обжигают. Если печь пока в нерабочем состоянии, можно обжечь нанесенный раствор паяльной лампой или газовой горелкой.

Стоит ли проводить предварительное замачивание шамотного кирпича перед кладкой? Ответ на это вопрос – неоднозначный…

Мнения опытных печников по этому вопросу расходятся. Это понятно – каждый из них за долгие годы работы выработал свою «стратегию» возведения печей. Однако, если подойти к этой проблеме, учитывая физические характеристики шамотного кирпича, то можно прийти к определенным выводам о том, когда кладочный материал стоит несколько увлажнить.

• Так, если для кладки используется не новый, а уже бывший ранее в употреблении кирпич, капилляры которого за период прошлой эксплуатации забиты пылью и остатками раствора, то его стоит замочить. Это делается для открытия в структуре материала пор, и более легкого проникновения в них влаги вместе с раствором. Но обязательно необходимо проследить, чтобы перед кладкой с кирпичей полностью стекла вода.
• Если опыт в проведении кладки отсутствует или невелик, то кирпич тоже можно увлажнить. Дополнительная влага сохраняет пластичность раствора на более долгий срок. Это дает дополнительное время, которое можно будет использовать для исправления допущенных погрешностей кладки. Если же кирпич будет сухим, то он быстро впитает влагу из раствора, поэтому последний быстро потеряет свою пластичность и схватится. При таком раскладе исправить ошибки будет значительно сложнее.
• Если возведение печи происходит в летний период, при высоких температурах воздуха на улице, то замочить кирпич на некоторое время будет даже полезно. А вот в холодную и сырую осеннюю или весеннюю пору этого делать уже не рекомендуется. Сушить кладку из переувлажненного кирпича придется очень долго и только методом топки, чего нежелательно делать до тех пор, пока раствор не просохнет окончательно. В противном случае может произойти деформация швов, что значительно снизит прочность кладки.

Если все же случилось так, что печь возведена из замоченного кирпича, и погода вдруг испортилась, то произвести ее сушку можно, поместив внутрь топки обычную мощную лампочку накаливания (скажем, на 200 Вт), которую придется держать включенной довольно длительное время. При этом все дверцы печи должны быть полностью открыты.

Из всего сказанного выше можно прийти к выводу, что делать кладку из сухого шамотного кирпича все-таки надежнее. Если нет уверенности в том, что кладка сразу получится ровной, и ее, возможно, придется исправлять, то лучше будет сделать раствор для нее не слишком густым.

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

• Футеровка металлических печей
• Футеровка кирпичный печей
• Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку. Оставленная полость должна быть не пустой

Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

• Кирпич обладает низкой теплопроводностью
• Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

• Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
• Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция

Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания

Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

• Тяжелая
• Облегченная
• Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Футеровка промышленных печей

Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.

Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.

Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.

Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.

Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.

В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:

футеровку промышленных печей и дымовых труб;

футеровку паровых и водогрейных котлов;

кислотоупорную футеровку;

обслуживание и ремонт футеровки печей.

Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.

Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:

обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;

использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Футеровка печи: суть и назначение, как проводится для различных печей

При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Термин футеровка происходит от немецкого futter – подкладка. В технике и строительстве футеровка значит отделка, несущая определенные защитные и, возможно, технологические функции. К внешнему виду футеровки каких-либо требований не предъявляется. Напр., отрезки вновь укладываемых трубопроводов, уже покрытых изоляцией, перед протяжкой под существующими дополнительно футеруются снаружи. Футеровка печи производится изнутри, т.е. со стороны наибольшего разрушающего воздействия.

Примеры футеровки печей различного назначения

По технологии производства работ внутренняя огнеупорная футеровка печей различного назначения делится на:

• Накладную (внакладку) – облицовку штучными или листовыми огнеупорными материалами.
• Набивную – промазыванием кладки вручную вязкими жаростойкими составами.
• Торкретированием – набрызгом под довольно большим давлением текучей жаростойкой смеси из специального аппарата; как правило, торкретируют футеруемые поверхности жаропрочным бетоном.

Торкретированием футеруют печи, разливочные ковши, трубопроводы, дымовые трубы и т.п. достаточно большого объема, чтобы внутри мог поместиться рабочий-оператор с аппаратурой. Торкретирование применимо для подвижного оборудования (литейных ковшей, термосов для перевозки расплавленного металла и др.), но требует солидной профессиональной подготовки и специального оборудования, вне производственных условий неприменимого, поэтому далее в этой статье не рассматривается. Малые печи футеруют почти исключительно внакладку; иногда для ремонта применяют набивную футеровку.
