Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

Виды уличных печей

Вполне очевидно, что для «пробы пера» следует выбирать конструкцию простой печи. В этом случае, вероятность успешного завершения работ значительно выше, а расходы на приобретение необходимых материалов существенно ниже.

Советуем выбрать первый проект из конструкций уличных печей следующих типов:

Барбекю

Подобные конструкции универсальны и достаточно просты. Они позволяют жарить продукты, варить их и запекать.

Корпус имеет внизу топку с поддувалом. Сверху варочную поверхность или специальное основание с выступами для размещения решётки, шампуров, вертелов, посуды. Вертикальная проекция напоминает букву «П» и не требует обустройства массивного фундамента.

Конструкция обязательно имеет арку, перекрывающую стальную плиту. Её задача – защита продуктов и огня от дождя и ветра.

Мангал

Это устройство всем хорошо известно. Один из возможных вариантов конструкции приведён на фото.

Коптильня

Это устройство является элементом печи-мангала-барбекю, либо печного комплекса.

В зависимости от конструкции выделяют устройства, обеспечивающие холодное, полухолодное, либо горячее копчение. Размещается в дымоходе.

Возможна кладка самостоятельной коптильни отдельно.

Но, как правило, вариант в составе печного комплекса применяется значительно чаще.

Русская печь

Особенностью русской печи является необходимость обустройства близлежащей территории в соответствии с её размерами. Весьма желательно предусмотреть наличие навеса для её защиты от атмосферной влаги. Позволяет коптить, жарить, варить разнообразные продукты.

Выполнив варочную панель съёмной, можно готовить на ней шашлыки. В обязательном порядке требует выполнения внешней теплоизоляции и влагонепроницаемой финишной отделки.

Место установки варочной поверхности или использования, как мангал

Два зольника — вытряхиваем через них золу из нашего мангала.

Топка (или горнило), где разводим огонь. Это основная топочная камера русской печи.

Место хранения дров, угля и прочей утвари

Рынок предлагает значительный выбор материалов для строительства уличных печей. Однако настоящая печь, которая станет подлинным украшением участка, центром ландшафтного дизайна зоны отдыха, позволит приготовить на открытом огне блюда с неповторимым вкусом, должна быть только кирпичной. Именно поэтому вся последующая информация будет касаться только возведения кирпичных конструкций.

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
2. Рельеф должен быть ровным, без резких перепадов.
3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

• необходимость сооружения на надежном фундаменте;
• отделка металлическими листами или другим невозгораемым материалом пола перед печью;
• размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

• при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
• ограждать детей от близкого от печи нахождения;
• не оставлять зажженную печь, тем более с едой, без присмотра.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Как возвести барбекю

Избирать место для печи из кирпича необходимого ответственно, опираясь на понятия пожарной безопасности. Легче отделить зону в саду и пересадить оттуда два куста сирени или смородины, чем гасить пламя, разносимое ветром на постройки и деревья. Стоит протянуть к печи тропинку, а грунт кругом покрыть керамзитом, шлаком или применить природный камень. Прекрасно, когда рядом обустроено место для обеда с садовой меблировкой под тентом.

Главные требования к площадке:

• Подход к барбекю и воде.
• Приближенность к жилью, чтобы было удобно приносить посуду, воду и пищу, но так, чтобы жар из трубы не доставал до стен и кровли.
• Безопасная дистанция от ближних соседей и деревьев.
• Не сооружают барбекю вплотную к гаражу, сараю, оранжерее, бане и иным постройкам.
• Соединение печи и беседки здорово, но не для растущих вокруг нее растений с плетущимися стеблями, они от жара будут деградировать.

Мода? Не только и не столько

Популярность барбекю объясняется не только его кулинарной гибкостью. Мангал может быть и одноразовым из фольги, а барбекю нужно строить. Вроде бы дороже и сложнее, но! Барбекю, родившийся в пещерах первобытных людей, прост по устройству и пластичен по конструкции.

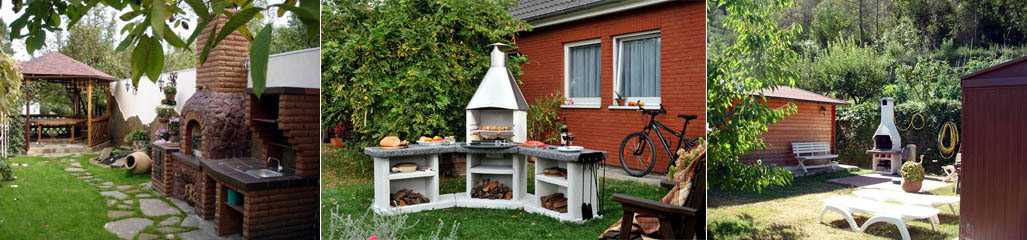

Зоны барбекю

При теперешних повышенных требованиях к качеству жизни и острой тяге к природе на перенаселенной Земле из этого совершенно естественным образом вытекает такое явление, как зона барбекю на даче, см. рис. Для нее хватит и стандартных советских 6-12 соток (слева на рис.), и вовсе крохотного закутка у загородного дома (в центре). В то же время зона барбекю натурально вписывается и в роскошную усадьбу (справа).

Почему? В зоне барбекю мы все как бы возвращаемся к нашим пращурам. «Золотой век» из древних легенд на самом деле был суровым и жестоким; в своей постели от старости тогда умирали единицы. Но и равны между собой были все, а право выделиться среди прочих нужно было заслужить своими личными достоинствами, постоянно рискуя жизнью. В зоне барбекю генофонд напоминает нам об этом, так что «варварский» в данном случае не только метафора. Получив же генетическую встряску с зарядом бодрости и энергии, но без малейшей опасности, можно, сделав всего несколько шагов, вернуться к современной комфортной, но скучноватой жизни.

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Главные различия печи барбекю и мангала

Всем, кто хотя бы раз в жизни готовил продукты на мангале, известно, что жар поступает только снизу. До верхнего слоя инфракрасные излучения от тлеющего угля не поступают, поэтому овощи, мясо постоянно приходится переворачивать.

В печи барбекю процесс приготовления происходит намного проще и не требует постоянного вмешательства человека. Равномерная обжарка обеспечивается благодаря тому, что решетка устанавливается на 20-25 см ниже высоты боковых стенок жаровни. Это небольшое расстояние обеспечивает создание над блюдом тёплой воздушно-дымовой подушки, придающей готовой пищи едва уловимый подкопченный запах.

Ещё одна отличительная черта печи от мангала – наличие поддона для угля. Изготавливается поддон без отверстий. Так лучше обеспечивается тяга. Древесный уголь в печи не горит, а тлеет. Процесс приготовления происходит равномерно за счёт отражающегося от печных стенок тепла. Блюдо прогревается одновременно со всех боков и доходит до готовности постепенно.

Отличия мангала от печи сказываются на вкусовых качествах блюд. Однажды попробовав шашлык, приготовленный в печи барбекю, люди сразу же чувствуют разницу, и появляется желание стать обладателем садовой печи.

Среди большого разнообразия печных сооружений из камня каждый может выбрать подходящую для своего приусадебного участка конструкцию.

Отличие барбекю от мангала и гриля

Шашлык — любимое блюдо россиян на отдыхе. Самый простой способ пожарить шашлык — воспользоваться одноразовым мангалом и шампурами. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Все такие приспособления — гриль, мангал, барбекю — очень помогают дачному повару, а отличаются лишь некоторыми особенностями конструкции.

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое приспособление для жарки: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на дне мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для шампуров, а в нижней части — перфорация для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

Мангал — прямоугольный металлический ящик на ножках без крышки и решётки для углей

Гриль

Гриль отличается тем, что у него есть решётка для углей и крышка, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то агрегат станет работать как обычное барбекю. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней частях сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень нужная. Во-первых, увеличивается скорость приготовления пищи; во-вторых, готовое блюдо получается скорее тушёным, чем жареным, а значит, более полезным.

Главное отличие гриля — наличие решётки и крышки

Барбекю

О слове «барбекю» до сих пор много споров. Кажется, все же самым лучшим толкованием является происхождение его от французского «barbe et queue» – «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница». Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, чем обеспечивается хорошая тяга, и решётка для продукта, который должен жариться. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние между решёткой для продукта и решёткой с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Часто словом «барбекю» называют сооружение из кирпича на садовом участке

Но часто словом «барбекю» называют большое сооружение на участке, «садовый камин». Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки. Часто в «садовый камин» вставляют казан (котёл) и раковину для мытья мяса и овощей.

Подготовка чертежей

На первом этапе следует определиться со стилем, в котором будет выполнена конструкция. Вы можете выбрать простую схему печи из кирпича или ориентироваться на более модернизированные чертежи с множеством дополнительных функций.

Однако в любом случае по рисунку нужно конкретизировать, что из себя будет представлять очаг, установленный на постаменте, и решетка.

Специалисты рекомендуют ориентироваться на такие стандарты при определении параметров будущей печи:

• высота конструкции – не более 180 см;
• габариты постамента – до 80-90 см;
• уровень жаровни – 50-70 см с возможностью оборудования места для просушивания древесины;
• внутренняя ширина печки – до 50 см.

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Укладка выполняется так, чтобы раствор не сильно растекался:

1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
2. Небольшое количество раствора накладывают на угол кирпича.
3. Далее размазывают вдоль кромки с наклоном к краю.
4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

• вертикальные швы не должны совпадать;
• кладка со сколотой поверхностью не производится внутрь топки;
• внутренние поверхности не подлежат оштукатуриванию;
• опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
• при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Виды русских печей

Приняв решение о возведении русской мини печи на приусадебном участке, его владелец должен определить, для решения каких задач будет её использовать. От этого зависит набор функций кирпичной печи, особенности её конструкции и технологии кладки.

Наибольшим спросом пользуются устройства, имеющие:

• варочную плиту;
• мангал;
• барбекю;

• место, предусмотренное для установки казана;
• коптильню.

Печь с варочной плитой

Русская печь со встроенным мангалом

Печь с казаном

Русская печь с тандыром, барбекю и коптильней

Как правило, модели русских печей с лежанками для улицы не рассматриваются.

Кроме этого, вам потребуется определиться с целым рядом иных критериев, согласно которым классифицируются русские печи.

По габаритам

Выделяют три группы:

1. большие, с размерами более 1500х2300;
2. малые – 1500х1750, наиболее часто реализуемые на участках и в дачных домиках;
3. нестандартные – как правило, обустраиваются в банях.

Этот пункт прямо влияет на стоимость и сроки завершения кладки, ассортимент и количество требуемых материалов.

По внутреннему устройству

По данному показателю печи относят к группе традиционных или современных моделей. Первые имеют полое подпечье для хранения топлива и утвари. Их нижняя часть не прогревается. Поскольку данная функция относится к отоплению, то для уличной печи она не рассматривается. По сравнению с современными проектами, классический вариант технически проще выкладывать.

Сроки выполнения работ по возведению классического варианта обычно значительно ниже.

По положению

Здесь речь может идти о печах отдельно стоящих на открытом воздухе, установленных в беседках или комплексных барбекю-решениях.

Дачная мини-печь

По внешнему виду

Классические решения представляют собой прямоугольную конструкцию. В качестве отделки используется побелка или штукатурка.

Классическая русская печь

Русская печь может встраиваться в отопительно-варочный многофункциональный комплекс, рассчитанный на решение расширенного круга задач по приготовлению пищи.

Печной комплекс с русской печью, камином, мангалом и казаном

По способу топки

По этому параметру русские печи делят на три группы. Это конструкции, рассчитанные на топку:

По-чёрному. Они имеют простейшие конструкции. Могут выкладываться из самостоятельно отформованных глиняных кирпичей. У них отсутствует дымоходная труба. Дым выходит из печи при топке сквозь специально обустроенные в стенах волоковые окна. В настоящее время почти не применяются.

• По-серому. Они уже комплектуются прямоходной трубой. Однако такое решение большую часть тепловой энергии отправляет «в трубу» в прямом смысле слова. Высока вероятность искрообразования, что повышает вероятность возникновения возгорания. Поэтому данное решение также практически не используется.
• По-белому. Этот вариант самый безопасный и удобный. Но для возведения такой печи требуется качественный кирпич и кладочный раствор. Печи отличаются неплохим КПД, приемлемым расходом топлива, безопасны в эксплуатации.

Этап проэктирования

Предварительно решается, сколько места можно отвести под мангал, что планируется на нем готовить. Потом составляется рабочий чертеж будущей печи с определением, какой строительный материал понадобится, в каком количестве.

Важно понимать, что подобная конструкция – пожароопасная. Поэтому нужно исключить на участке строительства возможность попадания искр, уносимых ветром из вашей печи на прочие хозпостройки, растущие поблизости деревья, кустарники, сухую траву. Расстояние до всех легковоспламеняющихся объектов – максимальное

Расстояние до всех легковоспламеняющихся объектов – максимальное.

Готовых схем, конструкций можно найти предостаточно. Можно придумать самому нечто оригинальное, сложные проекты – вплоть до печного комплекса, простые, легкоразбираемые конструкции. Можно делать совсем без раствора. При наличии кирпичей, приобрести нужно будет лишь решетку, несгораемый огнеупорный лист.

Когда готовы чертежи, произведены все расчеты, переходим непосредственно к возведению печи.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

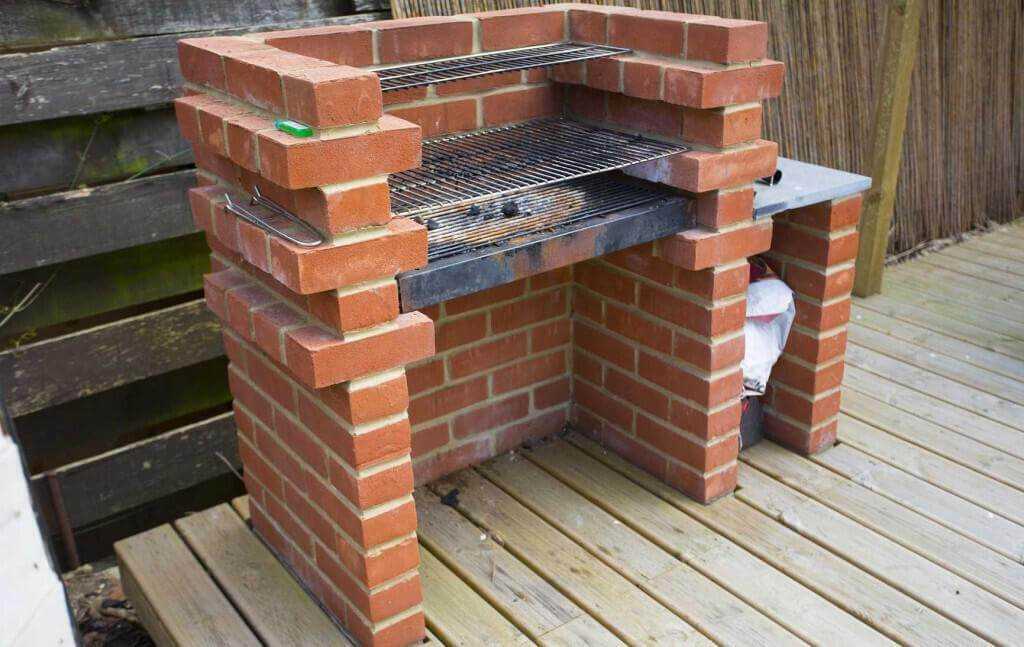

Временное барбекю из кирпича

Без применения раствора за короткий срок времени можно построить временную печь. Отсутствие дымохода и маленькие зазоры в кладке позволят пище хорошо прогреваться. Для создания такого вида печи-барбекю нужно следовать простому алгоритму действий:

1. Выделить ровную и твёрдую поверхность на грунте. Срезать мешающую постройке траву, кусты, цветы, вырубить деревья. Площадку необходимо выровнять и утрамбовать.
2. Застелить рубероид в несколько ярусов. Первый кирпичный слой выложить с небольшими зазорами между соседними кирпичами.
3. Следующий слой выложить в перевязке с предыдущим, соблюдая размеры швов.
4. В дальнейшем ряды выкладывать таким же способом. Минимальное количество кирпичных слоев – 10.
5. Стальной лист положить на кирпичный ряд. Он будет использоваться в качестве поддона для топлива. С двух сторон и сзади заложить кирпичом.
6. Вставить решетку. Увеличить высоту стен ещё на несколько кирпичей.

На строительство печи уйдет всего несколько часов. Такой простой, незатейливый вариант подойдёт для любого мастера, даже новичка.

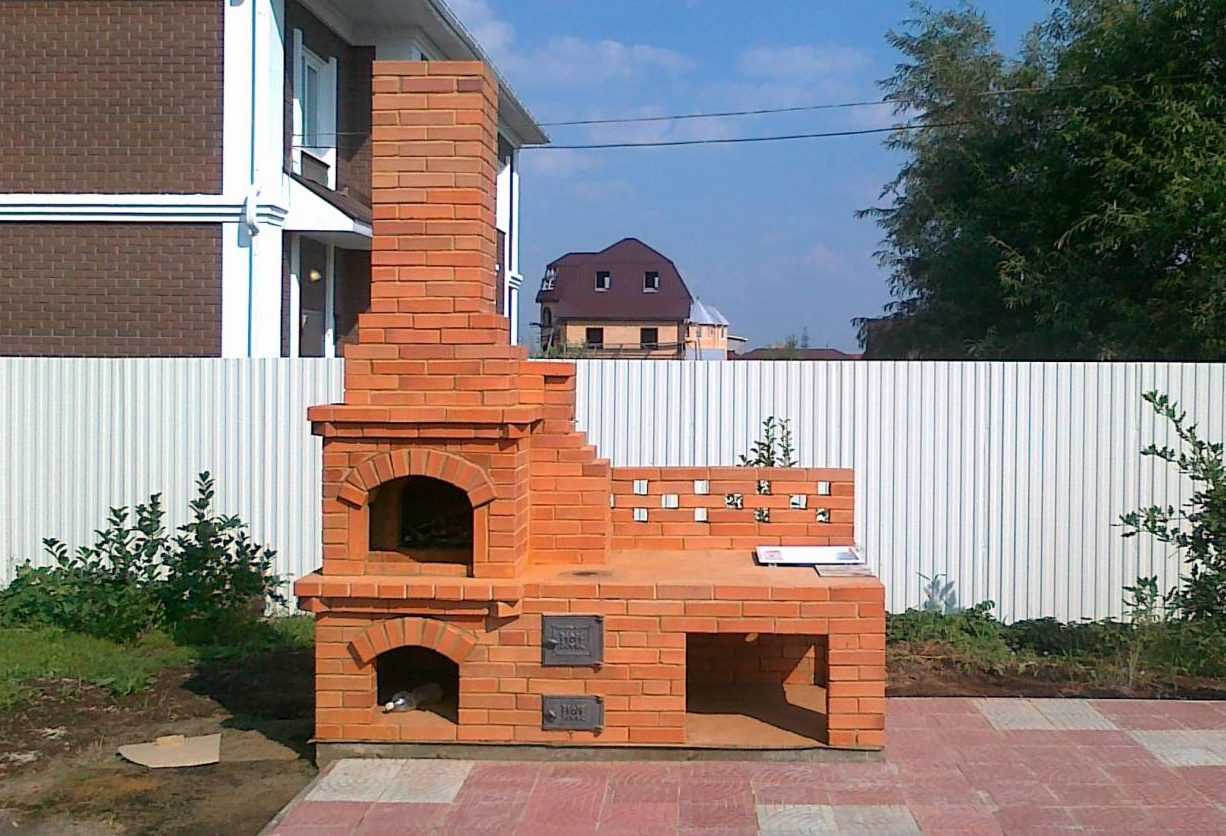

Кирпичный мангал с печкой под казан своими руками. Пошаговая инструкция

Рассмотрим пример возведения печи, длина которой составляет 6 керамических кирпичей. Чтобы сделать фундамент, нужно вырыть яму глубиной 30 см, а ширина должна составлять на 10 см больше длины будущей постройки.

По периметру зафиксировать опалубки из обрезной доски. После засыпки котлована песком и гравием нужно тщательно утрамбовать все, поливая при этом водой.

На следующем этапе основание нужно залить раствором, приготовленным из двух мешков цемента.

Примерно через пару недель смесь высохнет и можно будет уложить слой гидроизоляции. Для этого подойдет рубероид. Следующим слоем будет один ряд кладки, который также заливается раствором.

Для возведения стен нужно рассчитать, сколько понадобится целых кирпичей и кусочков. Если используется старый материал, то его нужно очистить от грязи и раствора.

Первые два ряда необходимо выложить сплошным прямоугольником, чтобы избежать перегрева рубероида. Все углы нужно выравнивать при помощи строительного уровня. Излишки раствора лучше сразу убирать.

Во время выкладки третьего ряда формируется объем и место для печи.

Для мангала нужно обязательно сделать поддувало. Для этого используется конструкция из материала, которые легко выдерживают перепады температур. Как показано на рисунке, используется моноблок старой печи.

Следует отметить, что высота варочной поверхности зависит от размеров дверцы, но оптимальной считается в 84 см.

Чтобы в жаровню проходило тепло, нужно оставить зазор в два кирпича. Кроме того, это позволит легче выгребать угли.

Благодаря правильной кладке можно добиться надежной фиксации дверцы. Для дровника нужно сделать отдельную стенку.

Чтобы улучшить эстетический вид, для верхней части дровника лучше использовать четвертинки кирпича. Дверца крепится проволокой, которая крепится кирпичами.

После этого нужно сделать арку дровника и крышу. В качестве опоры, внутри него нужно сделать еще одну стенку. С нижней части делается топливник, после чего возводится подовая при помощи ветонита.

В центре нужно обязательно оставить немного места для установки решетки.

По всем швам нужно размазать цементный раствор и продолжить возведение стенок топливника до определенной высоты. После чего затереть швы.

Дровник перекрывается при помощи оцинкованного листа.

Затем нужно продолжить выкладывать заднюю стенку, а также выложить пару рядов будущей арки дровника. В результате чего конструкция уже начинает напоминать настоящий мангал.

Сделать шесть выходов для дыма из топливника.

На следующем этапе нужно перекрыть топку при помощи настила.

Поверх топливника уложить теплоизоляционный слой, после чего варочную поверхность.

На последнем этапе нужно возвести дымовую трубу. Для этого просто последовательно выкладываются кирпичи.

Перед использованием мангала с печкой, нужно подождать, когда конструкция полностью подсохнет. После этого можно начинать разжигать огонь. Надеюсь, эта подробная инструкция позволит вам быстро и легко соорудить такую конструкцию.

Так что же – барбекю или мангал?

Тем не менее, однозначно сказать, мол, мангал хуже, а барбекю лучше, нельзя. Различия уловит только достаточно опытный гастроном, так что вкус и букет блюда больше зависят от повара. Да и в остальном тоже так на так выходит – если на мангале проще готовить, лишь бы пламени не было, то для него и предварительная подготовка мяса нужна, и мясо сгодится далеко не всякое.

На мангале можно быстро приготовить замечательный шашлык, лишь бы мясо было правильно выбрано и замариновано, что немаловажно в однодневном пикнике для двоих. На барбекю можно готовить разнообразные блюда из разных продуктов, но за стряпней нужно умело присматривать

Что более подходит для полноценного, с чувством, с толком, с расстановкой уикэнда большой компанией.

Мангал можно наскоро соорудить из кирпичей, а барбекю требует довольно сложной работы. Но его эстетическая ценность несомненна, а мангал сугубо утилитарен; художественная ковка и прочие изыски его облик меняют мало.

В целом же, выбор – дело вкуса. И наличия подходящего места: для барбекю требуется соответствующая его сути окружающая обстановка.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.
