Как подобрать циркуляционный насос для системы отопления частного дома?

Подбираем насос правильно

Далеко не все имеют представление о том, как выбрать насос для системы отопления, чтобы он соответствовал своему предназначению.

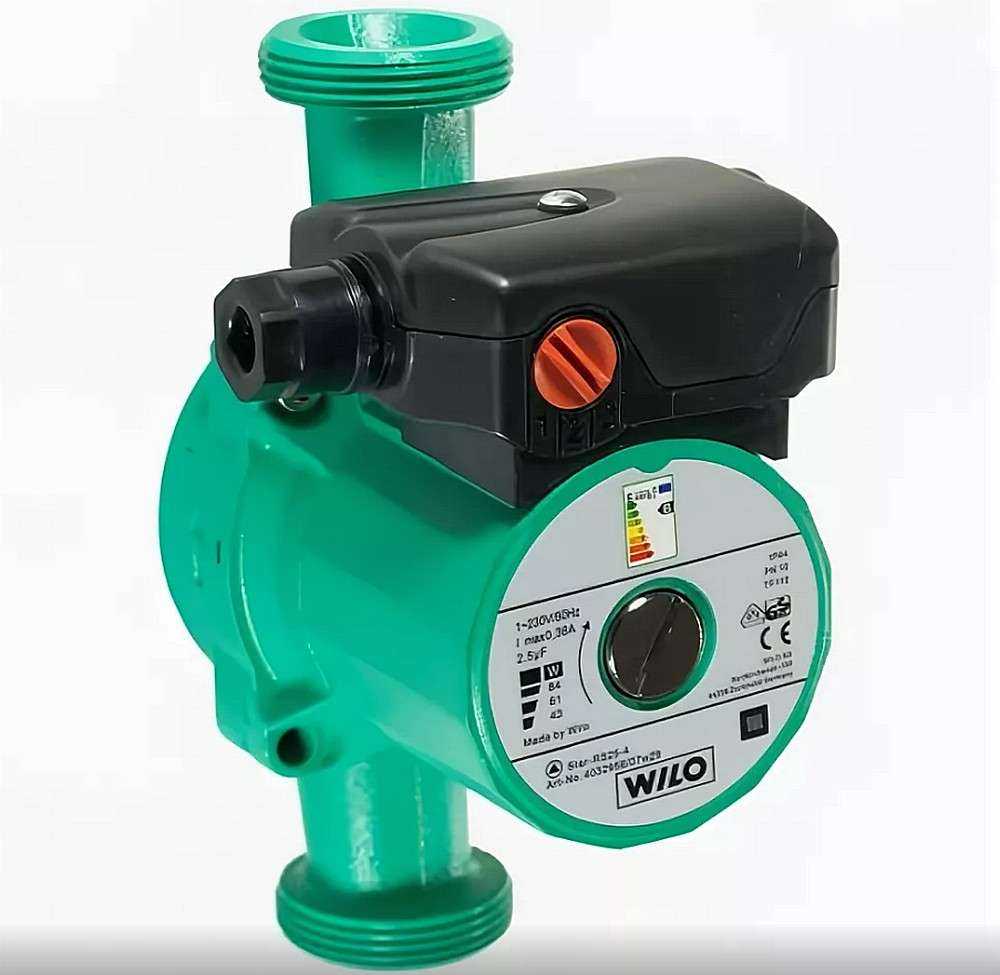

Циркуляционный насос для системы отопления Wilo

Перед приобретением насосного оборудования следует уточнить:

помещения какой площади необходимо обогреть;
количество этажей в обогреваемом здании;
какую температуру нужно поддерживать в доме;
температура циркулирующей жидкости на входе в котел и выходе из котла;
давление теплоносителя в трубопроводе.

Обращать свое внимание следует на такие параметры насоса:

Производительность

Чем большую длину имеют отопительные трубопроводы, и чем большую площадь необходимо обогреть, тем большей должна быть производительность перекачивающего насоса. Слишком маломощный агрегат не сможет обеспечить равномерный нагрев всех частей трубопровода. Кроме того, он будет работать «на износ». Это скажется на сроке его службы.

Если же насос будет слишком мощным, то в системе будет поддерживаться давление выше нормы. Это повышает риск возникновения протечек. Также мощный насос будет с избытком расходовать энергию.

Напор

Создаваемый насосом напор зависит от диаметра труб, а также от высоты, на которую будет подаваться теплоноситель. Для отрезка трубопровода длиной 10 м необходим напор в 0,6 метра. Например, при общей длине разводки труб отопления 50 м, требуемая мощность напора составит 3,0 метра.

Уровень энергопотребления

Поскольку циркуляционный насос в отопительный период работает постоянно, он расходует много электроэнергии. Поэтому стоит выбирать модели с низким классом энергопотребления. Многие современные аппараты соответствуют этим требованиям.

Насос для отопления дома монтируется на байпасе

Температурный режим

В паспорте должен быть указан температурный диапазон, в пределах которого разрешена эксплуатация насоса

Это особенно важно в тех случаях, когда насос устанавливается в систему с твердотопливным котлом. Превышать температурный режим насоса категорически запрещено

Производитель

От правильного выбора производителя зависят надежность, качество, долговечность насоса. В худшую сторону отмечаются отечественные и китайские модели. Они более дешевые, но менее качественные. Наиболее лестные оценки имеет продукция компаний Grundfos (Дания), Wilo (Германия), Lowara, DAB, Pedrollo, Ebara (Италия).

Следует очень ответственно подходить к вопросу выбора циркуляционного насоса. От этого зависят долговечность его работы, комфортные показатели температуры в здании, отсутствие шума в помещениях, удобство ухода за отопительной системой.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе

Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
Помпу монтируют в начале контура после группы безопасности.
Устройство с отсекающей арматурой ставиться на байпасе.
Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

Производительности.
Шумоизоляции.
Надежности.
Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

На что смотреть при выборе

Выбрать циркуляционный насос станет гораздо проще, если вы обратите внимание на следующие параметры:

Производительность. Разные отопительные системы нуждаются в помпе с оптимальным уровнем производительности. Поэтому владельцу дома следует знать мощность установленного котла. Например, если в контуре функционирует прибор, рассчитанный на 40 кВт, в таком случае насос должен иметь пропускную способность 2.4 м³/ч.

Высота подъема

Еще одна важная характеристика, на которую обязательно следует обращать внимание. Эксперты советуют использовать такую простую формулу: на 10 метров трубопровода – напор 0.6 метров

Таким образом, не составит большого труда подсчитать, что отопительной магистрали 100 метров потребуется насос с высотой подъема 6 метров.

Регуляция потоковой скорости. Достаточно полезная опция, за счет которой может самостоятельно менять скорость движения воды. Некоторые модели оснащены переключателем на 2-3 позиции, более современные имеют электронные регуляторы, которые автоматически меняют скорость. Основное: показатель не должен превышать 1.6 м/с.

Уровень мощности. Каждый насос имеет собственный электродвигатель, обладающий определенным уровнем мощности. Чем тоньше труба в отопительной системе, тем большую мощность должен иметь потом. Некоторые модели имеют мощность 100 Вт, более сложные модели – 150 Вт.

Материалы. Обратите внимание на то, из каких материалов произведены детали и узлы, ведь именно это влияет на срок службы прибора. В идеале, корпус должен быть чугунным, рабочее колесо и крыльчатка – пластиковым.

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

бесшумностью работы;
небольшим размером, малой массой;
низким потреблением электрической энергии;
длительностью эксплуатации без необходимости обслуживания;
лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
блочные, в виде шкафчиков, которые монтируют в стену.

Преимущества и недостатки циркуляционных помп

Как уже говорилось выше, циркуляционные помпы имеют конструктивные отличия и разделяются на аппараты с “сухим” и “мокрым” ротором. Оба типа агрегатов работают достаточно эффективно и в силу своих конструкционных отличий имеют как плюсы, так и минусы при использовании.

Агрегаты сухого типа

К плюсам “сухой” циркуляционной помпы можно отнести следующее:

высокая производительность;
ремонтопригодность;
долгий срок службы;
высокий КПД (около 80%);
возможна установка в любом положении;
надежность;
низкая стоимость;
аппарат может работать без теплоносителя в случае его утечки.

Минусы агрегата с “сухим” ротором:

высокий уровень шума — основная причина, по которой данный вид аппаратов не размещают в жилых помещениях;
требуется периодически проводить профилактику, заключающуюся в осмотре аппарата и смазке его подвижных элементов.

Аппараты с “мокрым” ротором

Преимущества “мокрых” циркуляционных агрегатов:

минимальный уровень шума, позволяет размещать помпу в жилых помещениях;
не требуется смазка подвижных элементов устройства;
простой монтаж и обслуживание;
наличие способа охлаждения, не требующего установки дополнительного оборудования;
длительный срок службы;
доступные цены на аппараты и на запчасти к ним.

Недостатки “мокрых” циркуляционных аппаратов:

низкий КПД (около 30 %);
правильная работа помпы возможна лишь при горизонтальной ориентации ротора;
агрегат не может работать без теплоносителя.

В целом, преимущества установки циркуляционных насосов, независимо от их типов, заключаются в следующем:

воздух в помещениях, в том числе имеющих большие площади, прогревается быстро;
трубопровод вместе с радиаторами отопления прогреваются равномерно;
отсутствует завоздушенность труб;
можно устанавливать полотенцесушители и термостаты;
уменьшается расход газа, требуемого для подогрева теплоносителя;
монтаж всей системы отопления можно производить с применением труб малого диаметра.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить ошибку с подбором насоса.

Циркуляционный насос Wilo Star-RS 25/4-180

Фото: https://beru.ru

Пользуется популярностью у отечественных домовладельцев немецкий насос циркуляционный для теплого пола Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.

Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

Как установить помпу?

Помпу можно установить на трубе вразрез. Для этого в корпусе предусмотрены выходные патрубки. Недостаток данного монтажа заключается в том, что при поломке оборудования придётся демонтировать трубу. Снять устройство будет затруднительно.

Чтобы иметь возможность без осложнений заменить насос или проводить ремонтные работы, для подключения к трубе используют шаровые краны, байпасы, накидные гайки. Сначала собирается рабочий блок. После этого его устанавливают в трубу.

Рекомендуем: В чём особенности парового отопления «ленинградка»?

При ремонтных работах краны перекрывают доступ воды к насосу. Жидкость начинает поступать по магистрали к котлу под действием гравитации: необходимо установить конденсатопровод над наклоном.

При выборе циркуляционного насоса учитывают диапазон рабочих температур, максимально допустимое давление

Обращают внимание на тип мотора, на его размер и монтажную длину. Вся электрика должна быть хорошо защищена от попадания воды

При покупке необходимо проверить систему отвода воздуха

Особенно это важно для парового отопления. При завоздушивании насоса его работа прекратится

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Подбор насоса для системы отопления дома.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.
