Трубы для отопления частного дома. на чем остановить свой выбор?

Как подбирается труба для отопления дома: выбор материала и расчет диаметра

При проектировании и монтаже систем отопления чрезвычайно избежать ошибок, поэтому выбрать трубы для отопления дома необходимо еще на стадии разработки проекта. Неправильный подбор их типа  и диаметра при эксплуатации проявит себя самым негативным образом. Как это осуществить, вы узнаете из данной статьи.

Отопление частного дома

Особенности системы отопления частного дома

Для подбора труб для отопительной системы частного дома в первую очередь нужно определить используемый вид подачи теплоносителя. В случае подключения здания к тепловой общегородской магистрали, все расчеты производятся абсолютно так же, как для квартир.

При устройстве систем автономного отопления, параметры трубопроводов будут определяться выбранной схемой и их видом. Так, трубы для отопления частного дома для схемы с циркулярным насосом будут отличаться от изделий для системы, предусматривающей естественную циркуляцию жидкости.

Выбор вида трубопровода

Необходимо определится с материалом труб отопления:

Стальные трубы сегодня практически не применяются, поскольку из-за подверженности коррозии их срок службы невелик, монтаж трудоемкий, ремонт сложный.
Металлопластиковые трубы специалисты использовать не рекомендуют из-за их свойства под воздействием температуры иногда на изгибах лопаться.
Медные трубы наиболее долговечные и удобные при ремонте, но и самые дорогостоящие.
Различные виды полимерных труб (к примеру, из сшитого полиэтилена или армированного полипропилена) – зачастую оптимальный выбор

Если будет выполняться отопление частного дома пластиковыми трубами, при выборе их марки необходимо, в первую очередь, обращать внимание на показатель, характеризующий допустимое давление воды в изделии.

Основные параметры труб

Полипропиленовые трубы отопления разного диаметра

Для отопительной системы трубы подбирают не только по химическим и физическим свойствам их материала. В устройстве эффективной и экономичной системы важную роль играют их диаметр и длина, поскольку сечение труб влияет в целом на гидродинамику. Достаточно распространенная ошибка – выбор изделий слишком большого диаметра, что ведет к понижению в системе давления ниже нормы, и отопительные приборы перестают греть. При чересчур маленьком диаметре  труб система отопления начинает шуметь.

Основные характеристики труб:

• Внутренний диаметр – основной параметр любой трубы. Он определяет ее пропускную способность.
• Наружный диаметр тоже необходимо учитывать, проектируя систему.
• Условный диаметр – округленное значение, которое выражается в дюймах.

Подбирая трубы для отопления загородного дома, нужно учитывать, что для выполненных из различных материалов изделий, используются разные системы измерений. Практически все чугунные и стальные трубы маркируют по внутреннему сечению. Изделия из меди и пластика – по наружному диаметру

В особенности это важно, если предполагается монтаж системы из комбинации материалов

Пример соответствия диаметров труб из разных материалов

Расчет диаметра труб системы отопления

Когда рассчитывается диаметр труб для отопления дома, учитывается, в первую очередь, тепловая нагрузка. Для обеспечения в помещении комфортных условий на каждый квадратный метр комнаты достаточно 100 Вт тепловой мощности (при высоте потолков  до 3 метров).

Оптимальное значение скорости движения жидкости  находится в диапазоне 0,3-0,7 м/с.

Подобрать оптимальный диаметр труб можно подобрать по специальной таблице. Для этого необходимо рассчитать тепловую мощность, требуемую для отопления конкретного помещения.

Двухтрубная система разводки

для его отопления требуется 30*100Вт=3000Вт, плюс запас 20% – 3600Вт. То есть, чтобы перекрыть эту величину необходимы радиаторы такой мощности.

Если в помещении два окна, то требуется 2 радиатора по 1,8 кВт под подоконниками. Иногда приборы отопления размещают для обогрева глухих стен – это решается в зависимости от дизайна помещения и возможности монтажа.

Согласно полученному значению тепловой мощности, подбирается по таблице необходимый диаметр труб. Данная таблица рассчитана для двухтрубной системы разводки.

Таблица для подбора внутреннего диаметра труб отопления

При условиях данного примера по полученной тепловой мощности 3600 Вт в таблице выбирается верхнее значение, которое соответствует полученному тепловому потоку. Голубая зона – значения при оптимальной скорости движения жидкости.

Результат: внутренний диаметр трубы 10 мм. Надеемся, что на основе приведенной методики, вы сможете легко и просто рассчитать необходимые параметры и выбрать подходящий трубопровод для вашего дома.

Металлопластиковые трубы

Такие трубы представляют собой многослойную конструкцию, где между слоями полимерного материала имеется тонкий слой металла (как правило, для этих целей используется алюминий). Соединения выполняются обжимными либо резьбовыми фитингами, большинство таких труб могут изгибаться, и хотя температурный коэффициент расширения у таких труб все же выше, чем у труб из металла, он значительно меньше, чем у труб чисто пластиковых.

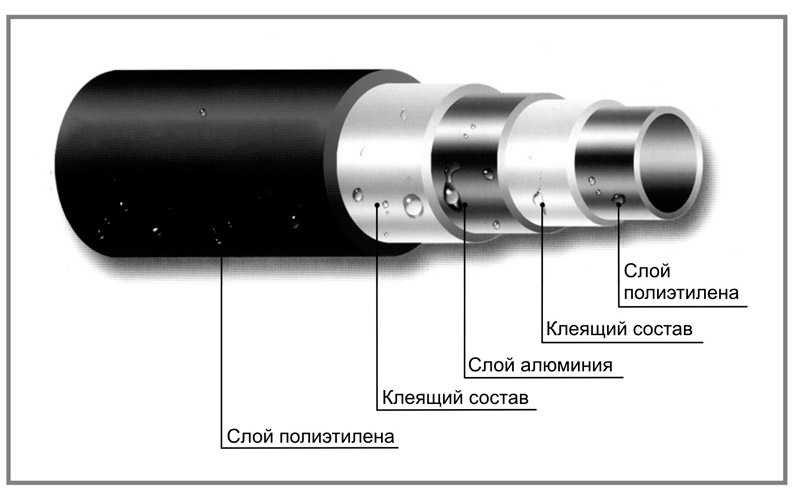

Структура металлопластиковой трубы

Пускай такой трубопровод обойдется дороже, чем пластиковый, все же его стоимость будет значительно ниже медного – и он может быть очень хорошим вариантом, как для водопровода, так и для отопления в частном доме.

Полимерная и металлопластиковая арматура – плюсы и минусы

Арматура из сшитого полиэтилена, полипропилена и композитного металлопластика весит намного меньше медных и стальных труб. Поэтому при прокладке разводки системы отопления полимерные и металлополимерные изделия вызывают меньше хлопот и неудобств. Такой теплопровод прокладывают в одиночку или силами двух людей. При этом легкую трубу можно монтировать не только на опорную стену, но и на межкомнатную перегородку.

Кроме того, все полимеры не гниют, не ржавеют, не реагируют на бактерии и демонстрируют очень низкий коэффициент трения, позволяя повысить скорость потока и сэкономить топливо в котле за счет роста температуры в обратке. А еще трубы из пластика легко гнутся, поэтому их используют не только как арматуру, но и как радиаторы в системе отопления типа «теплый пол».

Полипропилен можно замуровывать в стены, не опасаясь теплового расширения

К общим достоинствам полимерных изделий можно отнести и относительно слабую теплопроводность (большая часть энергии уходит на радиатор), а равно и малый коэффициент теплового расширения. Такая арматура не лопается на морозе и не взламывает штробу при скрытой укладке.

К индивидуальным плюсам полимерных труб можно отнести следующие факты:

• Полипропилен можно замуровывать в стены, не опасаясь теплового расширения.
• Сшитый полиэтилен выдержит постоянный нагрев до 90 градусов и кратковременное повышение температуры до 110 градусов Цельсия.
• Металлопластик можно использовать в многоэтажных домах – некоторые сорта арматуры выдерживают давление до 16 атмосфер.

Общий минус арматуры из полимеров – высокая склонность к механической обработке. Даже металлопластиковую трубу можно разрезать обычным кухонным ножом. Кроме того, такую арматуру можно подключать только к водонагревательным котлам. Парогенераторы в этом случае категорически противопоказаны.

Сшитый полиэтилен выдержит постоянный нагрев до 90 градусов и кратковременное повышение температуры до 110 градусов Цельсия.

После обзора достоинств ответ на вопрос: «Какие трубы использовать для отопления частного дома?», – напрашивается сам собой. Конечно же полимерные! Ведь при всех плюсах они еще и невероятно дешевы. Но не будем спешить с выводами. До окончательного подведения итогов нам придется изучить особенности сборки теплопроводов из металлов и полимеров.

Геотермальная установка

Обогревать собственный дом энергетикой земли – значит использовать самый дешевый и экологически чистый источник тепла. В почве накапливается 98% солнечной тепловой энергии, поступающей в летнее время, ее и применяют для обогрева жилища. В любое время года и независимо от наружной температуры грунта, в глубине земли сохраняется тепло.

Геотермальная установка содержит внутренние и внешние устройства. Основной внешний элемент – теплообменник погружен вглубь земли. Внутренний контур – привычная система разводки. В качестве теплоносителя подходит жидкость, с антифризом или очищенная вода.

Положительные свойства:

• Возможность использования установки практически в любой климатической зоне;
• Экологическая безопасность;
• Получение тепла независимо от внешних условий;
• Дешевизна эксплуатации.

Недостатки:

• Дороговизна оборудования;
• Сложность сборки установки;
• Окупаемость минимум через 7-8 лет;
• Изготавливают сложный коллектор.

Моделирование оптимальной геометрии контура

Для любой постройки допустимо проектировать несколько замкнутых отопительных контуров, поставляющих тепло в разные части дома. Конструктивно контура могут использовать совсем разные виды разводки. В первую очередь при проектировании учитывают работоспособности, оптимальную геометрию системы позволяющие максимально снизить расходы, упростить сборку и успешно вписать части отопительной системы в существующий дизайн.

Естественная и принудительная циркуляция воды

Вода в любой системе обогрева перемещается благодаря естественной или принудительной циркуляции. Для увеличения скорости перемещения теплоносителя иногда используют специальные циркуляционные насосы.

Установка и разводка системы — монтаж

Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы

Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной

В некоторых случаях удобен первый вариант, в других — второй

В некоторых случаях удобен первый вариант, в других — второй.

Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.

Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.

Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.

Разводка бывает:

• Однотрубной.
• Двухтрубной.

Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.

Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.

Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.

Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.

Двухтрубная разводка бывает нескольких видов:

• нижняя вертикальная;
• верхняя вертикальная;
• горизонтальная.

Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.

Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.

Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная. Она бывает трех разновидностей:

• с лучевым распределением (1);
• с попутным перемещением жидкости (2);
• тупиковой (3).

Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.

Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.

Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.

Розливы и подводки

Для создания розливов и подводок хорошо подходят трубы из полипропилена, армированные алюминием или фиброй. Эти изделия ценятся за простой монтаж, не требующий специального оборудования. Кроме того, полипропиленовые армированные трубы долговечны и прочны, что всегда является положительным качеством. Конечно, можно использовать обычные полипропиленовые трубы, но армированные изделия имеют гораздо лучшее сопротивление разрыву, что в некоторых ситуациях может стать очень хорошим подспорьем.

Помимо достоинств, у полипропиленовых труб есть и минусы, главный среди которых – высокий коэффициент теплового расширения. Для ликвидации этой проблемы используются компенсаторы, которые представляют собой П-образные или круглые изгибы. Армирование позволяет снизить расширение до уровня, сопоставимого со стальными изделиями. Выбор материала для армирования зависит в основном от пожелания домовладельца. Фольга из алюминия, по распространенному мнению, предохраняет теплоноситель от контактов с кислородом, поскольку стенки трубопровода пропускают некоторое количество воздуха, но такое мнение может быть слишком преувеличенным. Использование стекловолокна в данном случае будет более выгодным, поскольку зачищать трубу при сварке от остатков расплавившейся фольги не придется – а это напрямую влияет на простоту и скорость монтажа.

Выбор труб подходящего диаметра тоже является актуальным вопросом, и отталкиваться тут приходится в первую очередь от типа используемой отопительной системы. Например, для отопительных систем, в которых используется естественная циркуляция жидкости, чаще всего используются трубы ДУ32, имеющие внешний диаметр 40 мм. В конструкциях, оборудованных насосом, можно применять трубы ДУ20 с внешним диаметром 25 мм.

Делать подводки к отопительным приборам можно из этих же труб, кроме тех случаев, когда используется коллекторная разводка: в таком случае для каждого радиатора предназначена своя пара труб, как правило, 16-миллиметровых изделий из сшитого полиэтилена. Практика показывает, что комбинирование лучевой разводки и теплых полов в помещении является довольно трудоемким занятием, и такая конструкция не получит звание «самое простое отопление частного дома», но существуют случаи, когда коллекторное подключение отопительных приборов и водяных теплых полов все же используется.

Отопление солнечными батареями

Экологичны метод получения тепловой энергии – использование солнечных коллекторов. Там, где солнце светит слабо или редко этот способ используют в качестве дополнительного обогрева.

Солнечные батареи

Положительные свойства:

• Длительный срок эксплуатации;
• Недорогое оборудование;
• Быстрая окупаемость;
• Лучший метод при обогреве электрическим способом и при использовании теплых полов;
• Не требуется тратить деньги на покупку топлива;
• Экологическая безопасность.

Минусы:

• Обязателен постоянный солнечный свет;
• Требуются сложные расчеты для эффективного размещения фотоэлементов;
• Крыши должна быть расположена под углом 30-60 градусов;
• Для страховки необходим дополнительный источник тепловой энергии.

Система отопления на твердом и жидком топливе

Ориентировочный расчет топлива.

Эффективное отопление — это залог уюта в любом доме, особенно это касается холодного периода года. Батареи, радиаторы — все это на сегодня очень актуально, но имеются и более классические способы обогрева помещения. К ним можно отнести использование твердого и жидкого топлива. Преимуществом отопления на твердом сырье является то, что не нужно использовать для этого источники электроэнергии. Вид теплоносителя в данном случае доступен практически всем. Большой же недостаток заключен в необходимости специального помещения для использования отопительного оборудования (котлов). В качестве топлива может использоваться уголь, дрова и другие материалы. Их тоже нужно приобретать.

Такая система непостоянна. Тепло быстро уходит, а она требует сжигания все новых порций топлива. Подобное оборудование загрязняет атмосферный воздух и воздух помещения, ухудшая тем самым микроклимат помещения. Наиболее распространенным в настоящее время является водяное отопление дома или квартиры. В этом случае для дома будет характерно равномерное прогревание воздуха и поверхностей. Оборудование включает радиаторы, температуру их поверхности регулировать просто. Радиаторы предназначены для распределения тепла. Водяное отопление имеет и свои минусы. В первую очередь это высокое гидростатическое давление в трубах, непостоянство теплоотдачи, возможность замерзания воды при аварийных ситуациях.

Что лучше металлопластиковые или полипропиленовые трубы

Полипропиленовые или металлические трубы выбирают в зависимости от целей, однако, нужно учитывать некоторые нюансы.

Так, трубы из полипропилена устойчивы к коррозии, не пропускают шум и вибрацию, могут служить до 50 лет и дольше сохраняют тепло. Однако, они очень плохо сгибаются, а для сборки системы необходимо использовать дорогостоящее оборудование. Кроме того, полипропиленовые трубы обладают высоким коэффициентом линейного расширения.

Металлопластиковые трубы легче ремонтировать – их можно разобрать в любом участке и заменить. Они обладают низким коэффициентом линейного расширения и подходят для сборки систем с большим количеством изгибов. Однако, установка фитинга осуществляется только мастерами, кроме того, фитинг имеет высокую стоимость, и может размерзнуться.

Для бытового использования лучше всего выбирать обычные полипропиленовые трубы – они дешевле и легко укладываются. Если же необходимо проложить качественную и сложную систему, рекомендуется отдать предпочтение трубам из металлопластика.

Видео — Металлопластик или полипропилен что лучше

Голосование за лучшие трубы для отопления или для прокладки системы водоснабжения

Какие бы вы выбрали трубы для отопления или для прокладки системы водоснабжения или посоветовали?

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

17.39
%
(
4
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

№5. Нержавеющие трубы для отопления

Гофрированные трубы из легированной нержавеющей стали лишены многих недостатков стального аналога. Их используют для обустройства систем отопления в новых домах, а также для реконструкции отопительной системы в старых, большую популярность они приобрели в обустройстве теплых полов, горячего и холодного водоснабжения. Столь широкая сфера применения объясняется главной особенностью данного вида труб – способностью гнуться.

Преимущества:

• нержавеющие гофрированные трубы устойчивы к коррозии, не собирают на стенках накипь, долговечны;
• стойкость к гидроударам и внешним механическим воздействиям;
• незначительное температурное расширение;
• гибкость, причем гнется такая труба практически без уменьшения внутреннего диаметра. Это удобно, когда пространство для монтажа системы отопления ограничено. Кроме того, сложные в плане конфигурации системы можно устанавливать с минимальным количеством соединений. Данная особенность сделала нержавеющие трубы очень популярными при обустройстве водяных теплых полов;
• высокая теплоотдача;
• относительно несложный монтаж;
• широкая сфера использования.

Минус, как можно догадаться, только один – стоимость, но она окупается долговечностью и простотой монтажа. Еще одна неприятная особенность – невысокая долговечность уплотнительных колец, около 30 лет.

Преимущества и недостатки разных видов труб

Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.

Металлические трубы

Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.

Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.

Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.

Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:

• простота монтажа трубопровода;
• стойкость изделий к повышенной температуре;
• устойчивость к механическим воздействиям любого вида;
• хорошая теплопроводность;
• возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
• пластичность труб, дающая возможность изгибать изделия;
• широкий ассортимент арматуры – соединительной, угловой и т.д.;
• стойкость к высокому внутреннему давлению в отопительной системе;
• возможность использовать трубы из разных металлов;
• долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).

Минусы металлических изделий:

• большой вес, в некоторых случаях не дающий возможности работать в одиночку;
• необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
• монтаж металлического трубопровода отнимает больше времени;
• шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
• угроза коррозии элементов, требующая избегать скрытой укладки труб;
• необходимость периодически красить изделия во избежание наружных повреждений;
• большие тепловые потери в холодных комнатах.

Полипропиленовые трубы

Преимущества трубопроводов из полипропиленовых труб:

• гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
• небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
• отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
• отсутствует необходимость в окрашивании изделий;
• при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
• конструкцию просто мыть и прочищать;
• невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.

Недостатки таких труб:

• нужен специальный сварочный аппарат для соединения элементов конструкции;
• трубы нельзя сгибать, необходимо пользоваться фитингами;
• максимальный порог температуры — 70°С (краткосрочно – до 90°С);
• неустойчивость к механическим воздействиям;
• провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).

Трубы из сшитого полиэтилена (PEX)

Преимущества таких изделий:

• высокий для пластика порог рабочей температуры – до 90°С;
• повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
• трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
• гладкость внутренней поверхности, препятствующая образованию засоров;
• небольшой коэффициент расширения, не требующий установки компенсаторов;
• небольшой вес, дающий возможность свободно производить сборку трубопровода;
• простота монтажа (используются пресс-фитинги);
• долговечность изделий – срок службы такого трубопровода не менее 50 лет.

Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.

Металлопластиковые трубы

Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.

Недостатки изделий:

• высокая стоимость сопутствующей арматуры;
• деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.

Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.

Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.

Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

• количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

В этом случае подключение осуществляется через распределительный коллектор.

По коллекторному принципу устроены системы водяных «теплых полов», аналогично подключаемых к распределительной гребенке.

Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.

Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.

После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

• черный металл (сталь);
• медь;
• нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно – при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

• жесткие прямые с системами пресс-фитингов;
• гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

• Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
• Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение – ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

• Большая прочность и температурная стойкость.
• Эстетичный внешний вид.
• Высокая теплопроводность – можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

Медные

По праву считается лучшим материалом для обустройства систем отопления премиум класса. Для отопления используется отожженная медь. При выборе меди в качестве основного материала, все составные части системы так же следует выбирать медными или из медных сплавов, исключая образование гальванических пар, которые приводят к повышенной коррозии одного из металлов.

Преимущества меди:

• Высокая теплопроводность;
• Прочность при малой толщине стенок трубы;
• Гибкость, возможность свободно формовать трубу для прокладки без лишних соединителей;
• Фактически полная устойчивость к коррозии;
• Долговечность, сопоставимая со временем эксплуатации самого здания;
• Эстетичный внешний вид, престижность медных систем отопления;
• Возможность скрытой и открытой прокладки.

Медные трубы лучше всего подходят для котельных

Недостатком остается, как и всегда только высокая стоимость. Металл дорогой, а при условии, что все элементы отопления должны быть из него, размер начальных вложений огромен. Однако положительный результат так же впечатляет.

Медные трубы можно эксплуатировать при любых возможных температурах теплоносителя. Выдерживает высокое давление и легко переносит гидроудары.

Ик пленки

Почти прозрачная, гибкая пленка, до 1,5 мм толщиной, с расположенными нагревательными элементами – это коротко описанная структура ПЛЭН. Питание как для любых электрических приборов подается от сети (220 В). Но, этот материал по сравнению с другими нагревательными приборами, допустимо размещать на любой поверхности, даже на стенах и потолке.

Этот обогреватель легко уложить, он не воздействует на качество воздуха в помещении, полностью безопасен и бесшумен. Невосприимчивость к влаге позволяет их использовать для обогрева влажных помещений. Основной его особенностью является особый способ нагрева, устройство греет не воздух, а окружающие поверхности. Нагрев происходит почти моментально, после этого воздух греют уже поверхности.
