Слив для душевой кабины: обзор конструкций и правил их монтажа

Составляющие системы водоотведения

От качества и надежности функционирования этой системы будет зависеть уровень удобного и комфортного проживания в частном доме. Эта система так же важна, как, например, отопление или водоснабжение частного и загородного дома.

Удобства на улице не добавят необходимого комфорта и крайне не удобны в случае, если в семье проживает пожилой человек. Правильно обустроенная канализация играет немаловажную роль, так как каждый стремится окружить себя хотя бы минимальным уровнем комфорта, какой имеется у всех жителей современных квартир.

Перед тем, как делать слив в полу ванной, необходимо разобраться в основных характеристиках этой системы. Эта информация потребуется в момент проведения монтажных работ.

Устройство предназначено для удаления воды из душа или ванной непосредственно в канализационный проток.

Для изготовления отвода потребуется 50 мм пластиковая или гофрированная труба, которая обеспечит оптимальный вывод использованной воды.

Формирование уклона стяжки производится при помощи шпателя. Разглаживается несхватившийся раствор движениями от центра к краю. Все контуры обозначаются при помощи маячков или стальных реек. Шаг утопленных маячков должен совпадать с шириной шпателя.

Виды кабин и комплектация

Стоит сразу отметить, что все виды душевых кабин отличаются по форме, материалам изготовления и способу установки относительно пространства ванной. Разберем каждый вид подробнее:

Закрытые модели

Являются самым распространенным вариантом. У каждого второго человека, который предпочитает душевые кабины, можно встретить именно это вид. Он характеризуется закрытыми стенками и представляет собой отдельное небольшое помещение. Закрытая душевая кабина имеет также дверь, поддон, крышу и лейку. Внутри встроены дополнительные функции, которые необходимы для комфортного принятия душа. По желанию можно установить подогреватель воды и даже радиоприемник. Главным минусом такого вида душевых кабин является стоимость, которая является выше средней на рынке.

Многое зависит и от производителя, а также материала, из которого изготовлена кабинка. Одним из главных плюсов таких моделей является хорошая звукоизоляция. К преимуществам также относятся дополнительные функции, разнообразие моделей на рынке и быстрая установка.

Открытые кабины

В подобном случае стенкой будет являться стена самого помещения. Комплектация этого вида душевой кабинки включает в себя только дверь, поддон, на который человек становится, и лейку для душа. Вариант достаточно простой и не имеет никаких дополнительных возможностей. Преимущественно такие модели устанавливаются в углу ванной комнаты. Безусловно, главным их преимуществом является стоимость. Такая кабинка является самой бюджетной среди всех представленых на рынке. Также предоставляется возможность сооружения кабины любой площади, которая будет необходима для комфортного использования.

Главный их недостаток – затруднительный ремонт канализационных и водопроводных узлов. Открытые модели не имеют верхнее основание, то есть крышу. Таким образом, «тропический душ» в данном случае невозможен. Используется обычная душевая лейка, которая подключена к смесителю. Данный вид душевой кабинки предназначен только для того, чтобы просто помыться, но не расслабиться под теплой водой.

Поддоны нужны для сбора воды, а также ее слива в канализацию. По форме поддоны разделяются на угловые и прямоугольные.

При его выборе прежде всего обращать внимание на глубину, которая подразделяется на:

Глубокие, или высокие поддоны. Очень похожи на маленькую ванну, в которой предоставляется возможность посидеть и набрать воду.
Поддоны среднего размера. Считаются наиболее универсальными и используются намного чаще других видов.
Низкие поддоны. Они довольно компактные. Нередко их называют плоскими. Обусловлено это тем, что они практически незаметны. Такие поддоны требуют особой техники монтажа слива воды. В противном случае могут возникнуть проблемы и вода не будет уходить в канализацию.

Чаще всего встречаются поддоны, которые изготовлены из акрила.

Можно найти также изделия из других материалов:

чугунные;
стальные;
фаянсовые;
из искусственного мрамора;
натурального камня.

Как правило, самым популярным и часто используемым является именно акриловый поддон. Он отличается прочностью, простотой в уходе и недорогой стоимостью. Самым дорогим является поддон, изготовленный из натурального камня. Главное его преимущество – быстрое нагревание. Как правило, поддон еще долго сохраняет тепло, что делает пребывание в душе более комфортным.

Стенки являются необходимыми комплектующими душевой. Их главная функция – защита от попадания воды, которая может выходить далеко за пределы кабинки. Сырьем для производства дверей служит пластик, стекло или алюминий. Стеклянные дверцы являются наиболее востребованными. На рынке они представлены в двух вариантах: матированное и тонированное стекло.

Стандартной комплектацией душевой кабинки являются следующие элементы:

поддон;
задняя панель;
крыша;
стойки.

Как устанавливают сифон?

Алгоритм установки подразумевает проведение нескольких действий в определенной последовательности:

Подготавливается основа.
Проводится обязательная проверка прибора на герметичность и надежность соединений.
На перевернутом поддоне, после установки силовой конструкции, прикрепляют трап с подсоединенным гибким шлангом для слива.
Перевернув поддон обратно, регулируют ножки на установленном месте.
Проверяют местонахождение трапа, который должен находиться от канализации не более пяти сантиметров от слива.
Все шланги обрабатываются герметиком, после чего пускается вода.

Низкие кабины всегда монтируются на цементную стяжку, а латунный или хромированный трап в этом случае требуется устанавливать под углом.

Парогенератор и сифон

Иногда слив используют в качестве выхода пара. Это называется хаммам. Не обязательно выход парогенератора подключается именно к сливу, но часто имеется такая возможность. Дилер может понимать под этим две различные вещи:

Возможность держать пробку в полузакрытом состоянии. Возможен горизонтальный монтаж. Часто выход парогенератора находится на некоторой высоте относительно дна.
Отдельный патрубок, находящийся несколько выше канализационного. Это и служит входом для парогенератора. Разумеется, в этом случае тоже имеется возможность пробку закрывать не до конца.

В первом случае нужно сделать так, чтобы пар и сток не перекрывали друг друга. Например, трубы генератора положить отдельно, а вход расположить на некоторой высоте, чтобы туда не затекала вода. Сложнее всего это реализовать в конструкции с высоким поддоном (поскольку делать отверстия в нем не лучший вариант).

С другой стороны, пар в хаммаме должен выходить именно снизу. По очевидной причине. И чем ниже идут трубы от генератора, тем и лучше. Ногам не будет холодно. Сифон с дополнительным патрубком более высокий, поэтому поместится не под каждый поддон. Одновременно требуется разнести тракт генератора с канализацией. Обычно это можно сделать за счёт разницы высот соответствующих труб (гофра).

Устройство поддона и слива

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

Надежная конструкция для слива.

При обустройстве трапа применяют такие комплектующие:

мусоросборник;
резиновые уплотнители, обеспечивающие герметичность;
гидрозатвор, препятствующий проникновению газов в помещение;
защитная сетчатая накладка;
корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
пропускная способность (должна превышать количество отводимых стоков);
наличие мусоросборника и гидрозатвора.

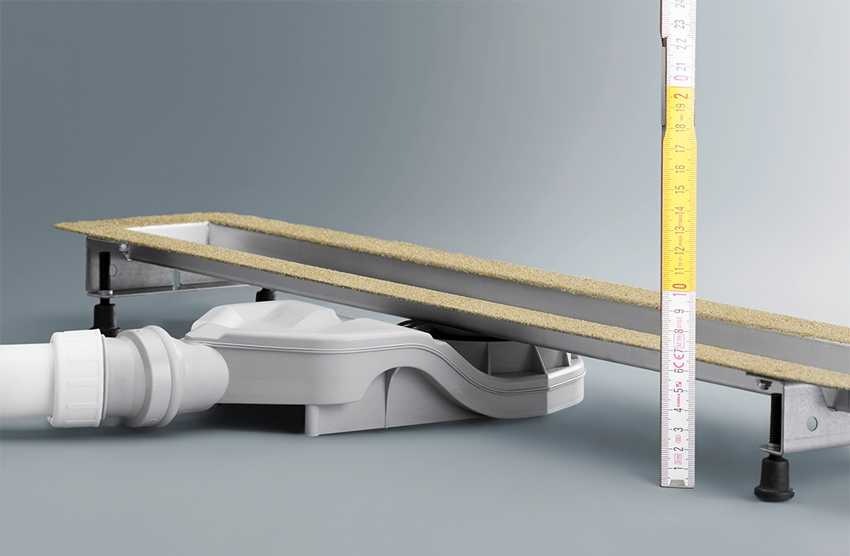

Канальная система

Канальная система слива.

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.

Монтаж своими руками

Устанавливать сифон на поддон лучше в самом начале, чтобы потом можно было проверить работу других систем при их установке.

Чтобы при эксплуатации не было протечек, все поверхности соединений покрываются герметиком.

При установке сифона на акриловую раковину необходимо нанести силикон на вкладыш ближе к резьбе, чтобы обеспечить дополнительную защиту шва между акрилом и стекловолокном в сливном отверстии поддона. Если этого не сделать, в дальнейшем может начаться расслоение акрила и стекловолокна. Обязательно очистить сливное отверстие раковины от ниточек и убрать вокруг него плёнку.

Соединения нельзя перетягивать, чтобы пластик не лопнул и послужил долго.

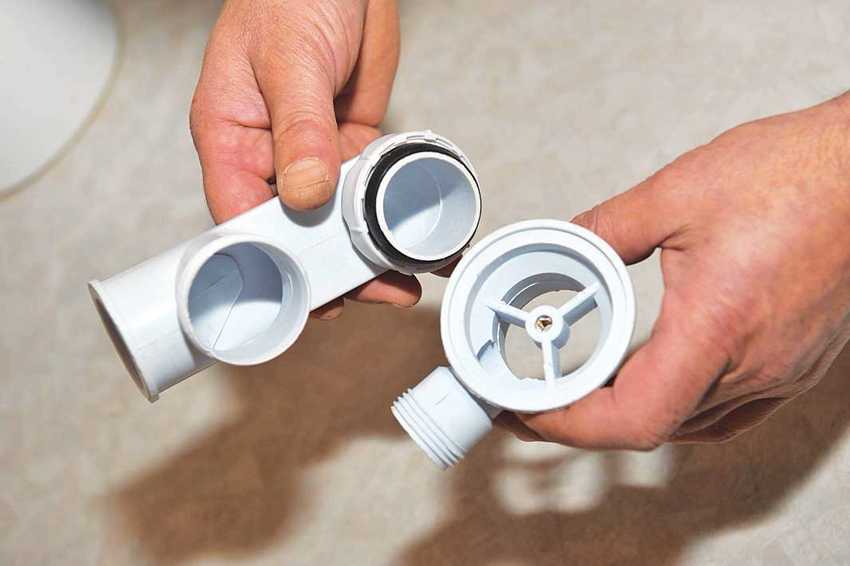

Перед процедурой монтажа изделие собирается «вхолостую», чтобы понять, в какой последовательности будет происходить его монтаж. Нужно ознакомиться со схемой, приведённой в инструкции, изделие разобрать, собрать и разобрать снова.

Наглядно разборку сифона можно посмотреть на видео:

После этого можно приступить к его установке:

1. Поддон устанавливается на основание. Замеряется высота сливного отверстия (над полом). Проверяется соблюдение уклона выводной трубы: уклон линии от сливного до канализационного отверстия должен составлять 5-6 сантиметров на метр. Если условие не выполняется, раковину душа нужно поднять на недостающую высоту. Высота пространства под раковиной для установки затворной арматуры не должна быть меньше 8 см. При правильной установке раковины, поддон снимается. Переходят к монтажу сифона.

Если имеется перелив, он монтируется: один конец гофры присоединяется к сливному отверстию (перелива) посредством патрубка (обязательно устанавливаются уплотнительные кольца), другой — соединяется с корпусом изделия. Для второго соединения труба продевается в гайку, на её конец надевается конусная прокладка (конусом к корпусу).
Монтируется выпуск, для чего сверху на сливное отверстие накладывается прокладка и устанавливается вкладыш с зацепами (или иная деталь, в зависимости от конструкции изделия), снизу устанавливается прокладка и верх сифонного корпуса. Устанавливаются детали верхней части выпуска.
Душевую раковину с прикреплённым изделием устанавливают на место. Гидрозатвор соединяется патрубком с канализацией.
Производится проверка соединения на герметичность. При удовлетворительных результатах испытания, если предстоят другие строительные работы, поверхность запорных деталей изделия закрывается защитными колпачками.

Цены

Нужно сказать, что корпус из стали или бронзы найти не представляется возможным. В любом случае используется полипропилен (за свой малый температурный коэффициент расширения). То есть искать и изыскивать экзотические варианты бесполезно. Если в конструкции и фигурирует сталь или бронза, то в виде пробки на слив. А трубы и гидрозатвор – из полипропилена.

Цена на сифон зависит от нескольких факторов:

Наличие гидрозатвора (отсекающего неприятные запахи).
Страна-производитель.
Срок гарантии.

По поводу срока гарантии можно твёрдо сказать одно: дилер не всегда берётся обеспечить заявленные производителем характеристики. В результате период бесплатного ремонта и замены падает до одного года и даже шести месяцев (по чеку). В свете сложившейся обстановки все больше покупателей отдают предпочтение китайской продукции.

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

Поддон
Крыша
Передний декоративный экран
Горизонтальные профиля-2 шт (верхний и нижний)
Каркас
Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

Неподвижные стекла-2 шт
Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
Горизонтальные профиля-2 шт.
П-образные уплотнители (2 или более штук)
Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

https://youtube.com/watch?v=WGRG5Afooz4

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

Ролики для дверей
Ручки
Смеситель
Ручной душ
Держатель ручного душа
Сифон слива
Уголки держателя боковых стекол
Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

Форсунки
Тропический душ
Пульт управления опциями
Динамик радио
Лампочки подсветки
Блок питания
Массажер для ног
Парогенератор
Сиденье
И прочее

То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.

Сверхплоские сливы

Это довольно новые системы, пользователям рекомендуется подробно ознакомиться с их элементами. Конкретный бренд не оказывает большого влияния, все инженерные решения почти полностью идентичны.

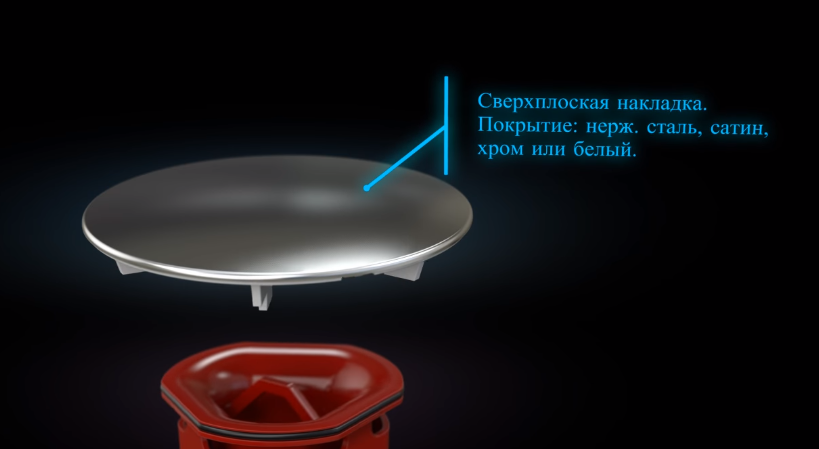

Верхняя накладка. Декоративная крышка, прикрывающая вход воды внутрь трапа, входные отверстия имеются лишь по периметру и при осмотре сверху незаметны. Изготавливается из цветных металлов или пластиков, верхнее покрытие гармонирует с общим дизайном душевой кабины.

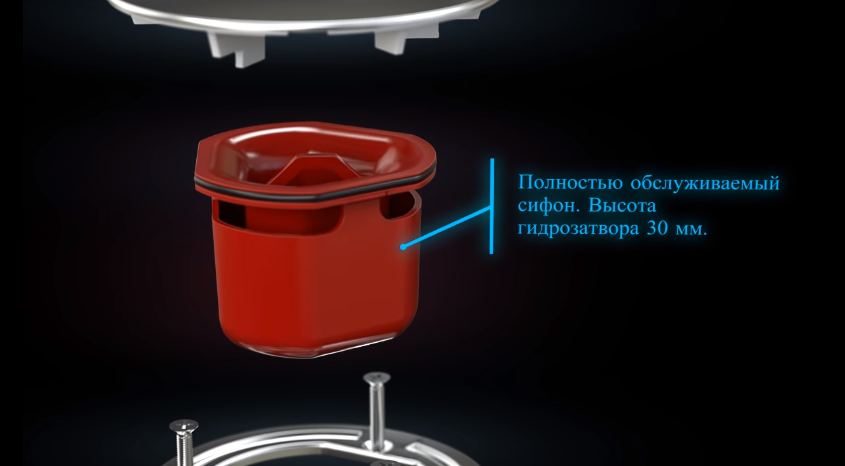

Сифон.

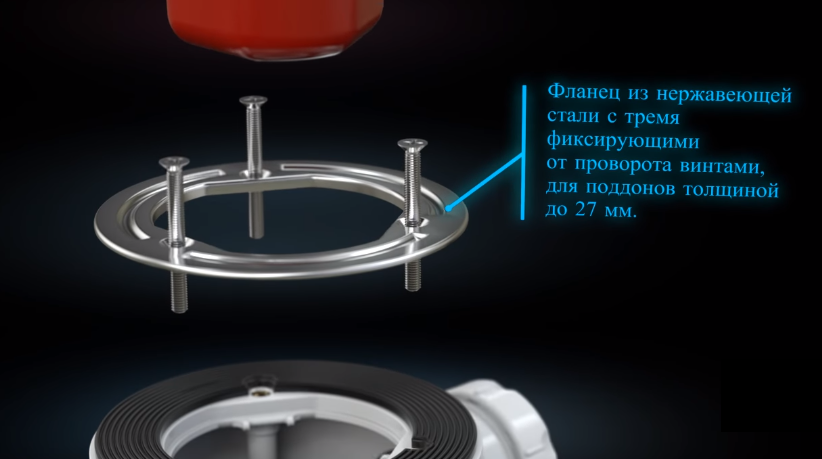

Металлический фланец.

Резиновая прокладка.

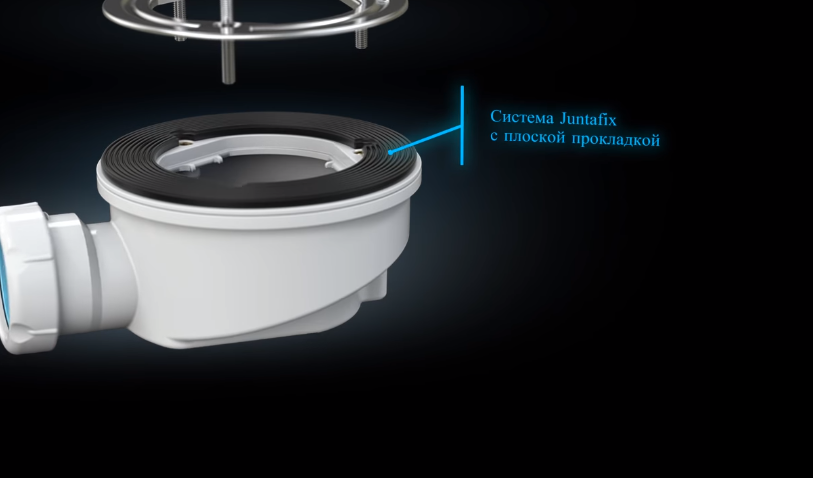

Корпус.

Как мы уже выше упоминали, все сверхтонкие устройства имеют одинаковые технические характеристики, незначительные отличия не оказывают влияния на принцип действия.

Пошаговая инструкция по установке

Шаг 1. Установите поддон кабины на место предполагаемого монтажа. Карандашом или фломастером ответьте место установки слива. Делается это через отверстие в поддоне.

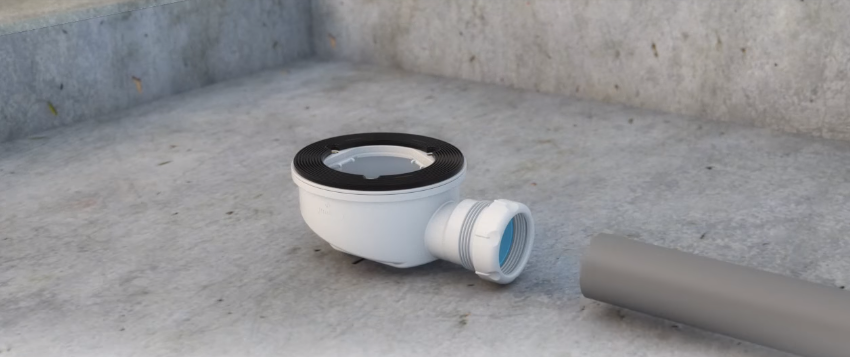

Шаг 2. Присоедините сверхтонкий слив к канализационной системе, проверьте герметичность входа. Для этого надо положить под устройство лист сухой бумаги и налить воду в сифон. Оставьте в таком положении на 15–20 минут. Внимательно осмотрите бумагу, если она сухая – отлично, продолжайте монтажные работы. Если на ней появились мокрые участки, то надо искать причину их появления и устранять протечки.

Чаще всего они появляются из-за механических повреждений резиновой прокладки. Неопытные мастера после отрезания пластиковых труб не делают фаску, острые кромки прорезают очень тонкие края резины. От повреждений не предохраняют даже смазочные материалы. Надо помнить, что фаску требуется делать всегда и при любых соединениях труб с резиновыми прокладками.

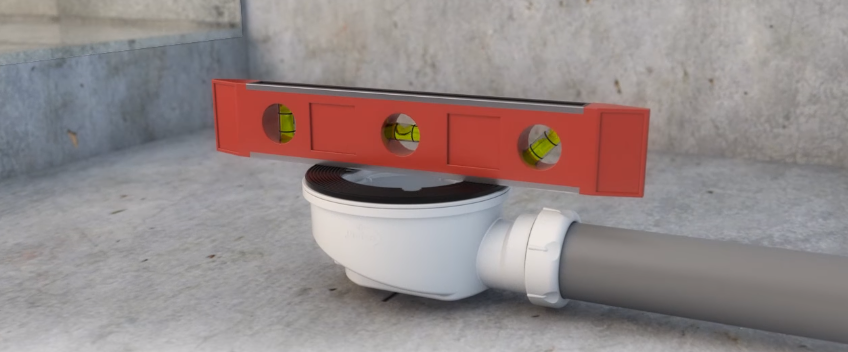

Шаг 3. Пузырьковым уровнем проверьте правильность положения слива, поверхность корпуса должна располагаться строго по линии горизонта. Контролировать надо в нескольких направлениях.

Шаг 4. Очень аккуратно залейте раствором основание под поддон. Для предупреждения засорения профессионалы настоятельно рекомендуют закрыть входное отверстие слива и немного наживить соединительные винты. Если раствор попадет в резьбовые отверстия, то удалить его оттуда довольно тяжело.

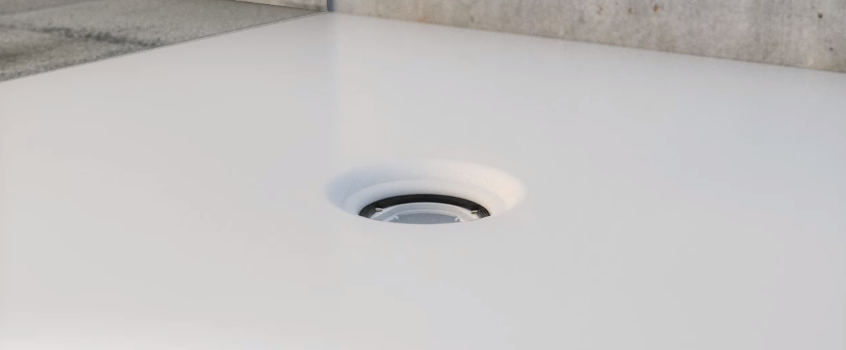

Шаг 5. После застывания поддона поставьте на место поддон.

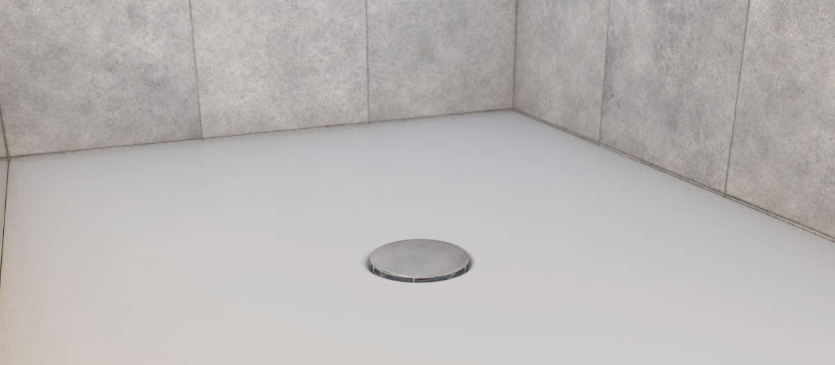

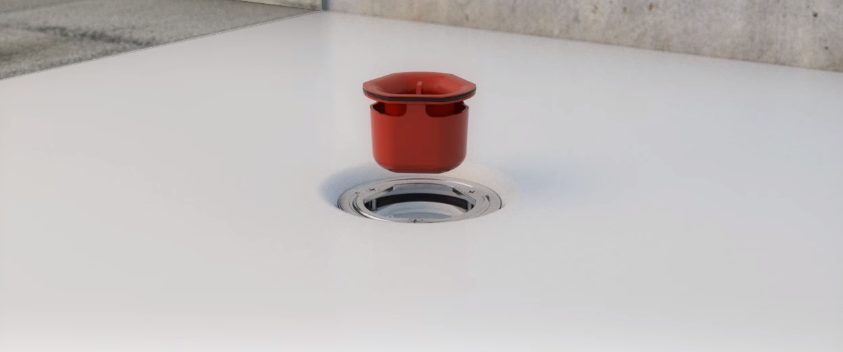

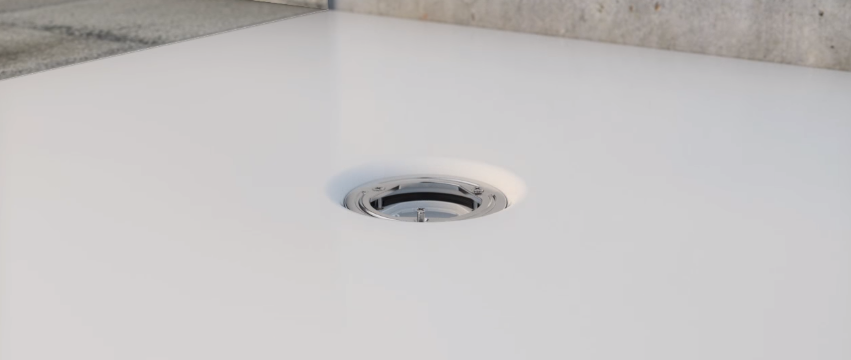

Закрепите фланец винтами, вставьте сифон и закройте слив декоративной крышкой.

При закручивании винтов контролируйте усилия, для всех метизов они должны быть примерно одинаковыми. Вначале лишь наживляйте их, а затем по кругу подтягивайте. Не переусердствуйте, пластмассовый корпус имеет свои пределы нагрузок.

Теперь можно устанавливать дверки и внутреннее оборудование душевой кабины.

Этап шестой

Сборка передней рамы

Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Проверка работы электрических приборов

Все проделано как надо, настал волнующий момент испытаний. Открывается кран подачи воды − и ничего не происходит. Или не включается подсветка внутри кабины. В любом случае, такое развитие событий не повод для паники: последовательно проверяют все возможные критические точки, возможно, что просто перекрыт отсекающий вентиль на входе или отсутствует напряжение в сети (отключен автомат).

Радио может не работать, если не установлена антенна − это рамка или отрезок провода. Подсветка обычно подключается через специальный преобразователь напряжения (если его не установить, светодиоды, не рассчитанные на 220 В, сразу же выйдут из строя).

Предлагаем ознакомиться Как заменить ТЭН в стиральной машине?

Как правило, сборка душевых кабин рассчитана на специалистов средней квалификации, при соблюдении всех приведенных рекомендаций она не должна вызвать трудностей. А установка своими руками, без привлечения мастеров, поможет поднять самооценку, а также подарит бесценный опыт.

Вначале проверяется работа вентилятора, радио и подсветки, работающих от электрического тока. Сборка кабины – это не просто подсоединение поддона к коммуникациям, а обеспечение правильной работы и подключения.

Важно помнить, что:

в ванной комнате присутствует влага, поэтому там нельзя размещать электрические и коммутационные щиты, дросселя и прочие приборы;
для хорошей безопасности от поражений электрическим током и сохранности оборудования, а также защиты его от перепадов напряжения, нужно установить специальные автоматы для отключения питания при аварийной ситуации,
розетку лучше устанавливать скрытого типа и с внешней (обратной) стороны душевой кабины. Она должны быть надежно защищена от влаги и пыли и иметь IP44-индекс.
Душевая кабина должна иметь хорошее заземление, очень часто металлический поддон выступает в роли заземлителя.

После того как основная часть сборки выполнена, нужно оставить для затвердевания всех скрепляющих материалов.

Разновидности сифонов для душевых кабинок с поддоном

Душевые кабины с поддонами снабжают сливными системами, отличающимися от используемых при обустройстве стационарных сооружений. При выборе сантехнической арматуры учитывают конструкцию и принцип действия.

Классификация по механизму действия

По механизму функционирования сифоны бывают:

Простые. Включаются в комплект бюджетных кабин. Сливное отверстие накрывается резиновой пробкой, препятствующей отведению воды. После извлечения этой детали жидкость начинает стекать в канализационную трубу. Главные достоинства такой системы — простота в установке, приемлемая цена. Недостатком можно считать неудобство удаления заглушки.
Click-clack. Сифоны такого типа снабжены рычагом, нажатие на который способствует открытию отверстия. Прибор состоит из нескольких труб, соединенных одним гидрозатвором.
Автоматические. Клапан постоянно располагается над сливом. Система снабжена переключателем, при нажатии на который заглушка сдвигается. Первое применение кнопки снимает пробку, второе возвращает ее на место

Пользоваться таким устройством нужно с осторожностью.

Отличный выбор клапан Click-clack поддона душевой кабины.

Конструкционная классификация

По конструкции различают три вида сифонов.

Сифоны могут иметь такие конструкции:

Трубчатая. Сливная трубка имеет коленчатое строение, что предотвращает исчезновение гидрозатвора. Установка такой системы препятствует появлению неприятного запаха в помещении. Сифон для душевой кабины с низким поддоном имеет недостаток: изогнутые части гофрированного шланга накапливают загрязнения, которые нужно удалять химическими составами. Неудобства появляются и при разборке системы, установленной в ограниченном пространстве.
Бутылочный. Конструкция сифона включает колбу, напоминающую банку. На дне отстойника скапливаются частицы загрязнений. По мере засорения колбу демонтируют и промывают. Жидкость, постоянно присутствующая на дне банки, предотвращает выход зловонных газов из сливного отверстия. При поломке любая деталь сантехнического прибора легко заменяется. Главным недостатком считают большие габариты, не позволяющие устанавливать сифон под низкий поддон.
Гофрированный. Отвод представляет собой гибкую трубку, одна сторона которой вводится в канализационную трубу, а другая соединяется с отверстием поддона. Прибор можно располагать под любым углом. Это позволяет устанавливать его на низкие поддоны. При сливе большого объема стоков гофрированная трубка смещается, ее нужно возвращать в прежнее положение. Гидрозатвор располагается отдельно от сливного канала.

Душевой поддон своими руками — его виды

Душевые оборудуют тремя способами:

покупают готовую емкость и устанавливают на ножки или постамент;
на полу изготавливают подиум из бетона со сливом воды, облицовывают керамической или полимерной плиткой, мозаикой;
до начала строительства предусматривают более низкий уровень пола в ванне, чтобы чаша поддона располагалась с ним на одной горизонтальной отметке.

Первые два варианта больше подходят для квартир. Дополнительная заливка пола по всей площади ванны нецелесообразна. Увеличивается нагрузка на перекрытие, на входе в помещение образуется ступень.

При строительстве частных домов можно составить проект, предусматривающий прокладку канализационных труб ниже отметки пола в ванной. Таким образом душевой поддон не будет выступать на поверхность и создавать барьер.

Заводские емкости производят из нержавеющей стали, металла с покрытием, акрила, пенополиуретана, керамики. По индивидуальным заказам изготавливают эксклюзивные изделия из литьевого мрамора, искусственного камня, отличающиеся массивностью.

Готовый поддон из полистирола

Монтаж стандартных поддонов не требует специфических знаний и навыков. Небольшой вес емкостей позволяет установить их самостоятельно или с помощником. Некоторые конструкции просто ставят на пол. Их форма спроектирована так, чтобы сливной трап легко подключался через отводную трубу к канализационному коллектору. Если опоры не предусмотрены, по периметру укладывают кирпич, блоки или камень, используют сварные металлические каркасы. Снаружи облицовывают отделочными материалами или крепят экран.

Главная задача при устройстве любого душевого поддона — правильное подключение к канализации. Сливной трап или сифон должен располагаться в нижней точке емкости. Это обеспечивает свободный сток воды по наклонной плоскости чаши.

Чтобы подключить душевой поддон своими руками к канализационной ветке, создают уклон отводящей трубы не менее 2-3 см на погонный метр. Угол стыка с коллектором не должен превышать 45°. При таких параметрах риск загрязнения твердыми частицами наименьший, а прочистка вручную или с помощью тросика не отличается сложностью.

Если поддон смонтирован на ножках или подставках, а доступ к канализации свободен, сток оборудуют обычным сифоном. Он недорог, но при ремонте требуется разборка устройства. Минимальная высота выпуска — 100 мм. Если чаша монолитная, а проникнуть под нее не представляется возможным, оптимально установить трап.

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

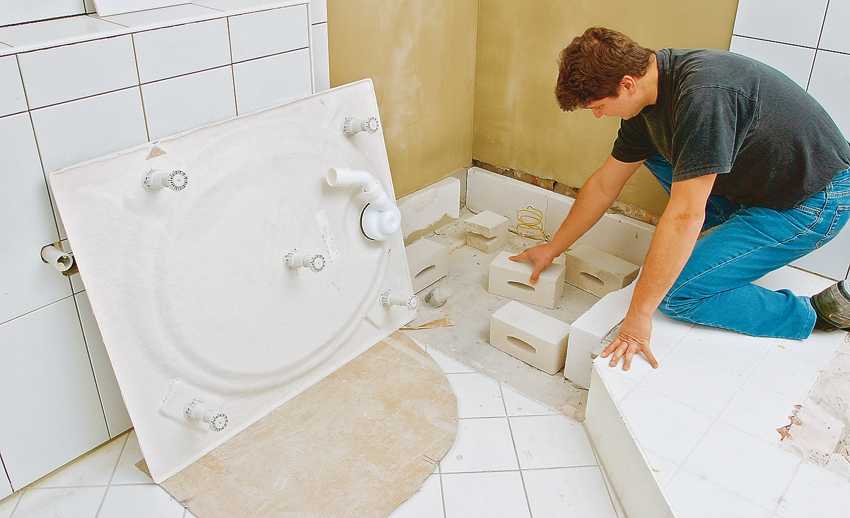

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

Монтаж сифона при установке душевого поддона

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

Установка гидрозатвора для сливного трапа душевой кабины
