Самостоятельная установка вентиляции в ванной и туалете

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Виды

Вентиляция в ванной и туалете бывает вытяжная, приточная и комбинированная. Вытяжная схема предусматривает наличие канала, который выводит «отработанный» воздух с повышенным содержанием влаги наружу. Устройство приточной системы отличается тем, что она осуществляет забор атмосферного воздуха, который увеличивает давление внутри помещения, вытесняя теплый и влажный пар.

Вентиляция в ванной

Комбинированная схема вентиляции совмещает забор воздуха с улицы с выводящим вентканалом. Стандартная вентиляционная система, которой оснащаются квартиры в типовых многоэтажках, является вытяжной. Она имеет следующие разновидности:

• Естественная. Естественная схема вентиляции работает по закону конвекции, который утверждает, что нагретый газ имеет свойство подниматься вверх. Ее устройство состоит из вентканала, вентиляционного отверстия и защитной решетки. За счет разницы температур и давления нагретый воздух из ванной попадает внутрь шахты и выходит на улицу, освобождая место свежему. Сила, обеспечивающая движение потока, называется тягой. Иногда тяги в канале не хватает для обеспечения циркуляции воздуха ввиду недостаточной высоты шахты или засора. Чтобы устранить этот дефект, можно прочистить канал своими руками или установить канальный вентилятор.

• Принудительная. Принудительная схема отличается от естественной тем, что в ней используется дополнительное оборудование, которое затягивает воздух внутрь вентиляционного канала. Для этого используются бытовые вентиляторы осевого, канального или радиального типа. Во работы этих приборов за счет вращения лопастей ротора потоки обрабатываются и направляются в вентканал. Принудительная схема вентиляции не является стандартной, но легко устанавливается своими руками при необходимости.

Проверка эффективности функционирования вентиляционных коммуникаций

Проверить ее можно двумя способами:

Взять тетрадный лист бумаги и прислонить к вентиляционной решетке. Если бумага «приклеивается» к отверстию, то тягу можно считать удовлетворительной.

Воспламененную спичку следует поднести к входу в вентканал. Если спичка погасла или пламя существенно наклонилось в сторону, то тяга достаточная. А в том случае, когда пламя не изменяет свое направление, нужно задуматься о мерах по ликвидации избыточной влажности и устройстве вытяжной вентиляции в санитарном помещении.

Какие предъявляются требования к вентилятору для успешного выполнения своей функции?

1. Устройство должно быть оснащено защитой от брызг.
2. По классу электробезопасности – не ниже IP45.
3. Производительность его не должна быть менее ста кубометров воздуха в час.
4. Что касается для туалета, то там производительность может быть несколько меньше.
5. Таким образом, для устройства принудительной вентиляции в городской квартире или загородном доме, обычно применяют вентилятор мощностью 100 или более м3/час.

В настоящее время появились вентилирующие устройства, оснащенные датчиком влажности атмосферного воздуха. Как только уровень влажности в ванной комнате превысил нормальные показатели, прибор осуществляет автоматическое включение. При снижении содержащейся в воздухе влажности вентилятор отключается. Основным недостатком такого удобного прибора является его стоимость – товар недешев, а в остальном это идеальный вариант высокотехнологичного оборудования.

В зависимости от исходных условий, электропитание вентилирующей системы устраивают различными способами:

1. Использование независимого выключателя.
2. Параллельная схема, когда вентилятор автоматически вовлекается в работу при включении осветительных приборов в ванной комнате.

Проверка вентиляционной системы

Чтобы оценить работу имеющейся вентиляции, проводят ее проверку при помощи листа бумаги, свечи или зажигалки. Этапы проверки:

1. Приоткрыть дверь в ванную/ туалет и форточку (окно) в близлежащем к нему помещении.
2. Поднести к вентиляционному каналу зажженную свечу или зажигалку и смотреть на пламя. Если факел огня наклоняется в сторону трубы, то происходит естественный воздухообмен, тяга есть. Вместо пламени можно использовать лист бумаги, которым нужно закрыть отверстие канала, если он «прилип», значит, вентиляция работает.
3. Далее нужно повторить эти этапы с закрытым окном/ дверью. Таким образом, можно узнать, существует ли потребность в дополнительной вентиляции. Если тяги нет, то нужно установить небольшую решетку, расположив ее в двери или в стене санузла.

Вентиляция в ванной комнате и туалете

Вытяжка в ванной комнате имеет очень простое устройство – по сути, это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Несмотря на такую простую конструкцию, работает она отлично, а главное, справляется с возложенными на нее обязанностями на все 100 %.

Раз уж мы пришли к выводу, что вытяжка является ничем иным, как вентиляцией, то следует разобраться с принципом ее работы. Практически во всех домах она функционирует по приточно-вытяжному способу.

Если вдруг не найдете второй вентиляционный канал, который дает приток свежего воздуха, знайте, что он обеспечивается за счет проветривания квартиры или дома в целом. Вот почему в некоторых ситуациях канал, предназначенный для отвода отработанного воздуха из помещения в ванной комнате, может работать как приток.

Такое положение дел является признаком полностью или частично забитых воздуховодов. Это часто случается в многоквартирных домах, а в частных строениях такой эффект практически не встречается. Именно по этой же причине большинство людей, проживающих в высотках, оборудуют свои ванные комнаты принудительной системой отвода отработанного воздуха.

Говоря проще, если вентиляционные каналы чистые на все 100 %, то нужды в вытяжке для туалета и ванной нет – проветривание и удаление излишков влаги осуществляется за счет естественной конвекции воздуха.

Кстати, одной из причин некачественной вентиляции являются металлопластиковые окна, которые напрочь устраняют эффект щелевого проветривания, на который и рассчитывалась в большей степени вентиляция в старых домах.

С устройством вроде бы разобрались, теперь дело за сердцем вентиляционной системы для ванной или туалета. Вентилятор – именно на него возлагаются все проблемы старых и забитых вентиляционных каналов. Устройство это неоднозначное и может отличаться некоторыми конструктивными элементами, на которые нельзя не обращать внимания.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Из чего состоит вентиляция

Классическая вентсистема состоит из установки, обеспечивающей приток свежего воздуха, установки для отвода использованного воздуха, разветвленной или прямоточной сети воздуховодов и распределительных устройств.

В свою очередь, вентсистема приточного типа представляет собой комплект оборудования, которое осуществляет приток воздуха в сооружение. При этом обязательным условием эффективной функциональности является сохранение качества воздуха – его чистоты и температуры.

Приточная система включает в свой комплект следующие составляющие:

• Воздушный клапан. Его назначение уберегать систему от циркуляции воздуха при отключенных механизмах. Работа клапана может быть автоматизирована, если в его конструкции смонтирован электрический привод «зацикленный» на систему включения и отключения вентиляции. При включении принудительного устройства – клапан открывается, при выключении – закрывается.
• Канальный фильтр. Необходим для очистки приточного воздуха, качество очистки зависит от модификации фильтра, смонтированного в систему.
• Калорифер или канальный нагреватель. Используется для прогрева циркулирующего воздуха. Температура настраивается вручную или автоматикой. Калориферы могут быть электрическими или с «водяной нагревательной рубашкой» по типу радиатора.
• Канальный вентилятор. С его помощью полностью подготовленный воздух подается к воздуховодам и распределяется в помещении.
• Шумоглушитель. Его наличие служит для поглощения шума от работающих механизмов вентиляционной системы.

Приточная вентсистема может компоноваться из раздельных элементов, но также есть варианты обустройства в одном корпусе. Система из раздельных элементов монтируется легче, так как возможна гибкость при монтаже.

В бытовых вентиляционных системах самая распространенная компоновка включает в себя канальный вентилятор и клапан.

Важно! Удаляемый воздух в случае сильного загрязнения также должен пройти фильтрацию перед выводом его в атмосферу за пределами помещения. Данное требование регламентировано экологической безопасностью.. Защита от шума также регламентируется условиями эксплуатации

Защита от шума также регламентируется условиями эксплуатации.

Системы вентиляции также могут комплектоваться набором дополнительного оборудования для улучшения функциональности и эффективности:

• Защитная решетка на концах отводов. Она уберегает внутреннее сечение от попадания мусора и проникновения грызунов и птиц.
• Устройства распределения воздуха. Необходимы для регулировки направления циркуляции воздуха для подачи и удаления. Устройства имеют разные параметры и дизайнерское исполнение.
• Регулятор вентилятора, точнее скорости вращения крыльчатки. Усиление количества оборотов стимулирует циркуляцию.
• Регулятор температуры калорифера, работающий в ручном режиме по типу термостата.
• Гибкий гофрированный воздуховод. Используется, как промежуточный элемент в обустройстве сложных систем вентиляции. Как правило, используется при монтаже вытяжных систем.
• Гибкий воздуховод с шумоизоляцией. Используется, если важен уровень шума при эксплуатации механизмов вентсистемы. Как правило, применяется в приточных вентиляционных системах.
• Датчик температуры воздуха в канале. Он работает тандемно с регулятором температуры калорифера и позволяет поддерживать оптимальное заданное значение.

Виды вентиляции для ванны и туалета частного дома

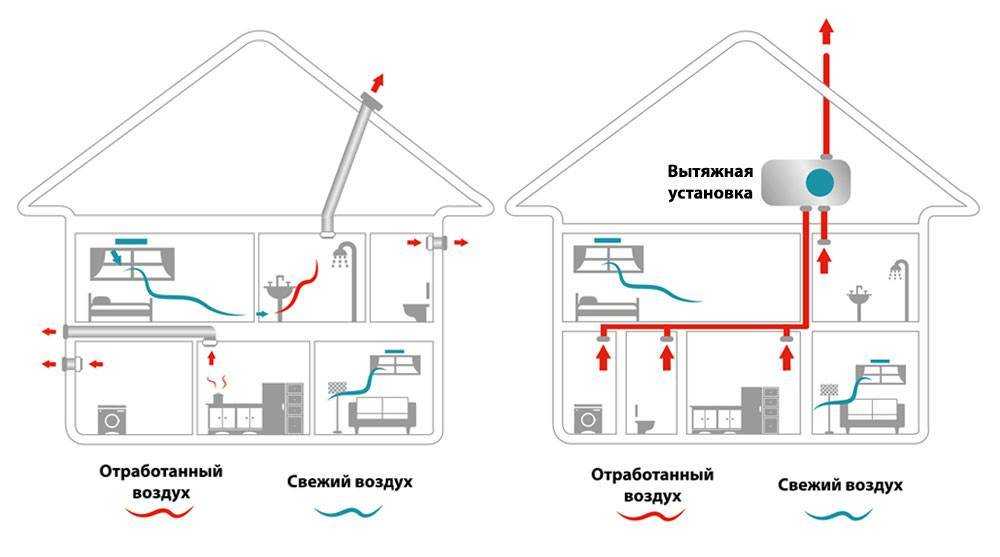

Слева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

• Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
• Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
• Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Отличие естественной вентиляции от принудительной

Используются 2 типа вентиляции, имеющие существенные отличия:

1. Естественная. Принцип ее действия основывается на проникновении воздушных масс через окна и двери. В прошлом такой способ проветривания считался самым действенным. Сейчас такая вентиляция не может обеспечить требуемый уровень воздухообмена и используется только в сочетании с другими типами.
2. Принудительная. Обеспечивается путем размещения специального прибора — вентилятора. Это препятствует выходу тепла из помещения, снижает влажность и наполняет комнату чистым воздухом за несколько минут. Главной причиной установки принудительной системы является герметичность дверных полотен и стеклопакетов. Вместе с сохранением тепла это препятствует воздухообмену.

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

• низкая стоимость организации вентиляции естественного типа;
• нечастые регламентные работы по поддержке системы в норме;
• в отличие от принудительных систем, отсутствует шум;
• монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
• для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
• для поддержки функциональности системы не требуются дополнительные затраты;
• срок службы системы не ограничен;
• вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
• данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

• данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
• слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
• установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
• в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
• зависимость эффективности вытяжки от уличной температуры и силы ветра.

Диагностика текущей системы при ее наличии

Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.

Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.

Необходимо помнить, что устройство системы таково, что перепад давлений осуществляется за счет перепада температур, поэтому в знойный летний день тяга в несколько раз более слабая, чем зимой или осенью.

Однако даже, если тяга присутствует, и обмен воздушными массами происходит отлично, необходимо понимать, что это не гарантирует на 100% полную исправность работы вентиляционных систем.

Нужно в обязательном порядке проверять состояние канала максимально как этого позволяет ситуация. Каналы бывают загромождены разными предметами, паутиной, пылью или осколками бетона и кирпича после глобального ремонта. После того как система чистая, препятствий на пути у воздуха больше нет, а сами вентиляционные устройства чистые, можно приступать к модернизации и улучшению самой системы.

Проверку с листом бумаги необходимо проводить дважды: первый раз с закрытыми дверями, второй раз — с открытыми.

Проверку при наличии открытой двери желательно проводить тоже дважды — при открытых источниках воздуха (открыть окно или входную дверь) и при полностью закрытых.

Если после герметизации тяга снизилась почти до нуля, значит необходимо задуматься о дополнительных вентиляторах или компактных устройствах для проветривания.

В дверях ванных комнат и туалетах устанавливают специализированные решетки — через них воздух поступает внутрь даже при полностью закрытых дверях.

Принудительная

Организация искусственного побуждения движения воздуха предполагает установку вентилятора на вытяжной канал. По величине минимального воздухообмена помещения в рабочем режиме (L) вычисляют производительность вентилятора Lвент, м³/ч.

Lвент  = nL    (4)

,где n – коэффициент запаса.

Нужный типоразмер подбирают с двух – трехкратным запасом: n = 2 – 3. Таким образом для типовой ванной объемом 10 – 12 м³, L = 25 м³/ч достаточно вентилятора производительностью 50 – 75 м³/ч. Если механическая вытяжка производится одновременно из уборной и душевой, то необходимый воздухообмен и производительность удваиваются.

Площади сечений воздуховодов F, м² находят по формуле (1). Принимают скорости (υ) потока:

• 1 – 2 м/с – вытяжные проемы, горизонтальные каналы;
• 2 – 6 м/с – шахта;
• 2 – 4 м/с – приточный воздухозабор.

Выбор типа нагнетателя обуславливают производительность и место установки:

• Радиальные машины высокопроизводительные, создают большое разрежение, из-за крупных габаритов размещаются на чердаках, в технических отсеках.
• Канальные разновидности с крыльчаткой внутри цилиндрического корпуса, встраиваемого в разрыв воздуховода.
• Накладные – малогабаритные осевые агрегаты, монтируемые непосредственно на вытяжное отверстие. Производительность достаточная для типовой ванной.

Двухскоростные версии позволяют задавать рациональный режим. Степень защиты применяемых моделей не менее IP 44. При обслуживании очищают лопасти, корпус от осевшей пыли, смазывают подшипники, если упали обороты, усилился шум.

Как правило, вентилятор включается эпизодически. Известные основные схемы подключения:

• Параллельная. Включение одновременно со светом. Времени действия не хватает для проветривания. Создается неприятный сквозняк при водных процедурах.
• Двухклавишная. Одна клавиша выключателя освещения, другая запускает вентилятор. Удобно задействовать, не включая освещение. Не подходит забывчивым людям.
• С таймером. Вентилятор включается после отключения света, работает по уставке времени.
• С гидростатом. Включение происходит при повышении влажности. Наиболее прогрессивный вариант.

Практические советы:

https://youtube.com/watch?v=HT0f5Wo3xBw

Круглую обечайку накладного нагнетателя фиксируют в отверстии канала монтажной пеной. Канальную модификацию крепят посредством независимых подвесов, чтобы избежать давления на гибкие вставки.

Оставляют прямые участки перед всасывающим и напорным патрубками не менее 1 м. Воздухозаборные отводы присоединяют к тройникам, оснащают анемостатами. Диаметр дальнего воздухозабора, учитывая сопротивление, должен быть больше ближнего к вентагрегату.

Канальная модификация на общем воздухопроводе уборной, ванной.

Дешевые, легкие воздуховоды из ПВХ используют для внутриквартирной сети. На холодных чердаках применяют оцинкованные трубы толщиной 0,5 мм, самые долговечные – нержавеющие продукты. Короткие линии от магистрали к потолочным распределителям подвесных потолков прокладывают гибкими не поддерживающими горение трубами.

Комфортную атмосферу обуславливает направление циркуляции. Привычное для естественной системы распределение «снизу – вверх». Принудительный воздухообмен также организуют «сверху – вверх», подавая чистый воздух из потолочного распределителя: анемостата или диффузора.

Застойные зоны при разном воздухораспределении.

Надежным источником чистого воздуха служит компактная приточная установка, соединенная воздуховодом с ванной. Натяжной потолок удачно скроет гофрированную трубу.

Приточная установка на балконе.Крепление потолочного приточного распределителя.

Вентиляция в ванной комнате зависима от общедомовой, поэтому перед реновацией оцените исправность системы в целом. Примите меры к улучшению циркуляции внутри квартиры, комплексный подход повысит отдачу при модернизации локальной части.

Примеры комплексной модернизации вентиляции.
