Системы приточной вентиляции в частном доме

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

• По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
• В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
• По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

Оконные и канальные вентиляторы

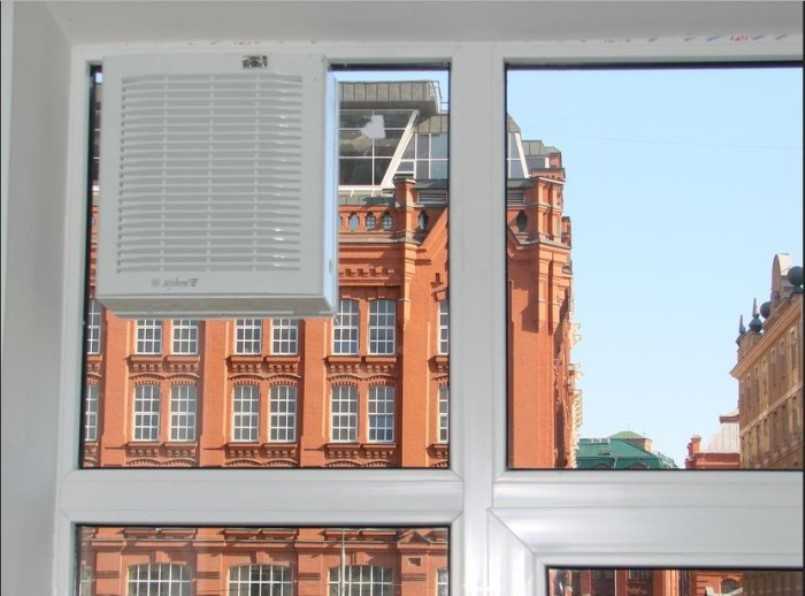

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

• Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
• Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
• Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

• Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
• Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
• Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Лучшие приточно-вытяжные вентиляционные системы

Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.

Vakio Base

Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.

Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.

Преимущества модели:

• компактность;
• небольшой вес;
• фильтрация воздуха;
• наличие шумоизоляции;
• подогрев и охлаждение воздуха.

Mitsubishi Electric VL-100EU5-E Lossnay

Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.

• прибор нагнетает в теплообменник воздух из комнаты;
• давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
• в рекуператоре происходит обмен тепла;
• свежий подогретый воздух выводится в квартиру.

Преимущества модели:

• универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
• надежность элементов конструкции;
• стильный дизайн;
• высокая производительность.

Прана 340s

Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:

• «АВ» – для установки в любом месте на стене;
• «ВВ» – для размещения между верхним перекрытием и подвесным потолком.

Преимущества модели:

• прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
• медный рекуператор;
• простой монтаж;
• циклонная очистка приточного воздуха.

Механическая и искусственная вентиляция

      В случаях, когда мощности естественной вентиляции мало – нужен монтаж искусственной. Принцип ее работы заключается в использовании особенных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств данных систем есть переработка воздуха. В зависимости от показаний совершается увлажнение, очистка, нагрев, а так же охлаждение. Оборудование, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, многообразные виды воздуховодов и вентиляторов. Проектирование домов с данным видом вентиляции несет в себе не малый объем работ еще перед установкой. На данном этапе обязаны присутствовать техническое, санитарно-гигиеническое и экономическое обоснования проекта. Важным будет верное определение того, какая вентиляция создает оптимальный микроклимат.Ежели рассматривать минусы и плюсы искусственной системы, то можно выделить такие:

Не редко, чтобы взаимно компенсировать достоинства и недостатки разных систем, используются смешанные варианты.

Что такое приточная система вентиляции

Приточная вентиляционная система предназначена для выполнения определенных функций:

1. Очищение поступающего воздуха от различных механических примесей и насекомых.
2. Подача требуемого количества воздуха в помещение. Если проводится установка вытяжки, то должна быть и приточная вентиляционная система. В противном случае в помещении не будет достаточного количества кислорода.
3. Охлаждение или нагрев поступающего воздуха. При этом некоторые системы позволяют регулировать температуру с достаточно высокой точностью.
4. Приточная вентиляция имеет автоматический блок управления, который позволяет людям не задумываться об регулировке показателей микроклимата.

Устанавливаемая приточная вентиляция может выполнять и другие функции, но вышеперечисленные считаются наиболее актуальными и нужными. Некоторые считают, что рассматриваемое дорогостоящее оборудование лишняя трата средств, но это не так. Путем обычного проветривания нельзя обеспечить поступление требуемого количества свежего воздуха, особенно в зимний период.

Чаще всего установку рассматриваемой системы проводят в больших квартирах, так как некоторые помещения могут не иметь окон или других естественных источников свежего воздуха. Кроме этого приточная вентиляция часто встречается в офисе, так как поступление свежего воздуха повышает работоспособность сотрудников.

Ошибки самостоятельного проектирования

Проектировщики-любители не всегда могут оценить весь объект, факторы и условия. Например, при расчёте тепловых потерь не учитывается оборудование или микрокапилярное вентилирование, а вентиляторы подбираются с излишней мощностью или, наоборот, слишком слабые. Не учитывается среднее количество работников за смену. Таких недочётов очень много. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет

Пример принципиальной схемы

Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика. предоставляет услуги в данной области. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию. Мы оказываем услуги по Москве и области, занимаемся проектной деятельностью и в соседних регионах, работаем удалённо. Наши специалисты готовы проконсультировать вас по любым вопросам. Все способы связи опубликованы на странице «Контакты».

Естественная и принудительная вентиляция

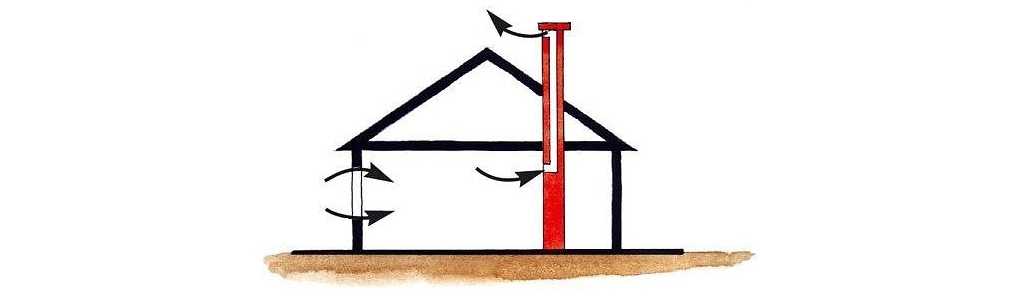

Естественная вентиляция работает благодаря гравитации: у поверхности земли давление воздуха высокое, а с высотой оно постепенно уменьшается. Если взять вертикально стоящую трубу, то под действием разности давлений воздух в трубе будет двигаться от нижнего конца, где давление высокое, к верхнему. Это явление в просторечии называют «тягой».

Естественная вентиляция (иногда ее называют гравитационной) функционирует благодаря этой тяге. Вертикальный вентиляционный канал нижним концом выводится в вентилируемое помещение, а верхний — поднимается над крышей.

Естественная вентиляция обладает важными преимуществами:

• Полная энергонезависимость — в конструкции не используются вентиляторы и механизмы, требующие электропитания.

• Бесшумная работа — нет вентиляторов, создающих шум.

• Простота конструкции и легкость обслуживания: нет изнашивающихся механизмов, требующих ремонта и периодической замены.

Вместе с тем ей присущи серьезные недостатки:

• Эффективность вентиляции зависит от погоды и времени года. На ее работу влияет атмосферное давление, ветер и разница температур в помещении и на улице: зимой из-за стремления теплого воздуха подниматься вверх вентиляция работает гораздо эффективнее, чем в жару летом, когда воздух в доме холоднее, чем на улице.





















• Производительность естественной вентиляции невелика — тяга не способна перемещать воздух в канале с высокой скоростью.

• Разность давлений зависит от разности высот верхнего и нижнего концов вентиляционного канала, что вынуждает поднимать вентиляционные трубы выше уровня кровли.

Недостатки естественной вентиляции отсутствуют в конструкциях с вентиляторами, которые создают принудительное движение воздуха. Вентиляторы в таких системах обеспечивают необходимую производительность системы независимо от погодных условий и изменений тяги.

Преимущества принудительной вентиляции:

• вентиляция функционирует независимо от погоды и времени года;

• интенсивность воздухообмена можно регулировать, в том числе автоматически в зависимости от влажности, температуры и времени суток;

• более компактные размеры воздуховодов и всей системы.

Недостатки:

• система для работы нуждается в электропитании;

• периодически необходимо заменять изнашивающиеся механизмы.

Вентиляция в частном доме — принудительная система

В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.

Централизованная система

Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.

Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.

Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.

Основные устройства для вентиляции в частном доме

Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.

Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.

Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.

Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.

При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации

Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения

Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.

Локальная принудительная вентиляция

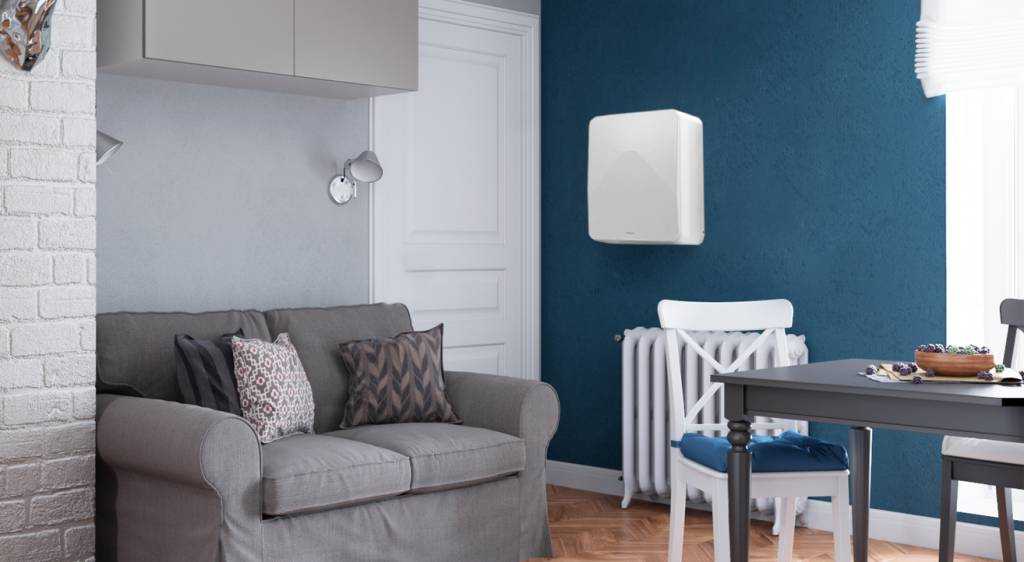

Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.

Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.

Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.

Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.

Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.

Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.

Приточно-вытяжная система – самый рациональный вид искусственной вентиляции.

Самым оптимальным видом вентиляции будет считаться приточно-вытяжная. Ее название говорит о том то, что в ней используются как приточное, так и вытяжное оборудование. Именно такой тип может гарантировать хороший микроклимат в жилых домах и в производственных помещениях. Нужно помнить то, что только их сбалансированная производительность даст позитивный эффект. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. В противном случае ход будет неконтролируемым.К типам приточно-вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание совершается непосредственно в помещении. Свежий воздух попадает внутрь комнат с помощью специальных установок диффузоров, перемешивается с уже отработанным воздухом и совместно с ним удаляется сквозь особые клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Оборудование для распределения воздуха монтируется на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более нагретый, сквозь вентиляционные отверстия на потолке. Такая процедура создает хороший воздухообмен.

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

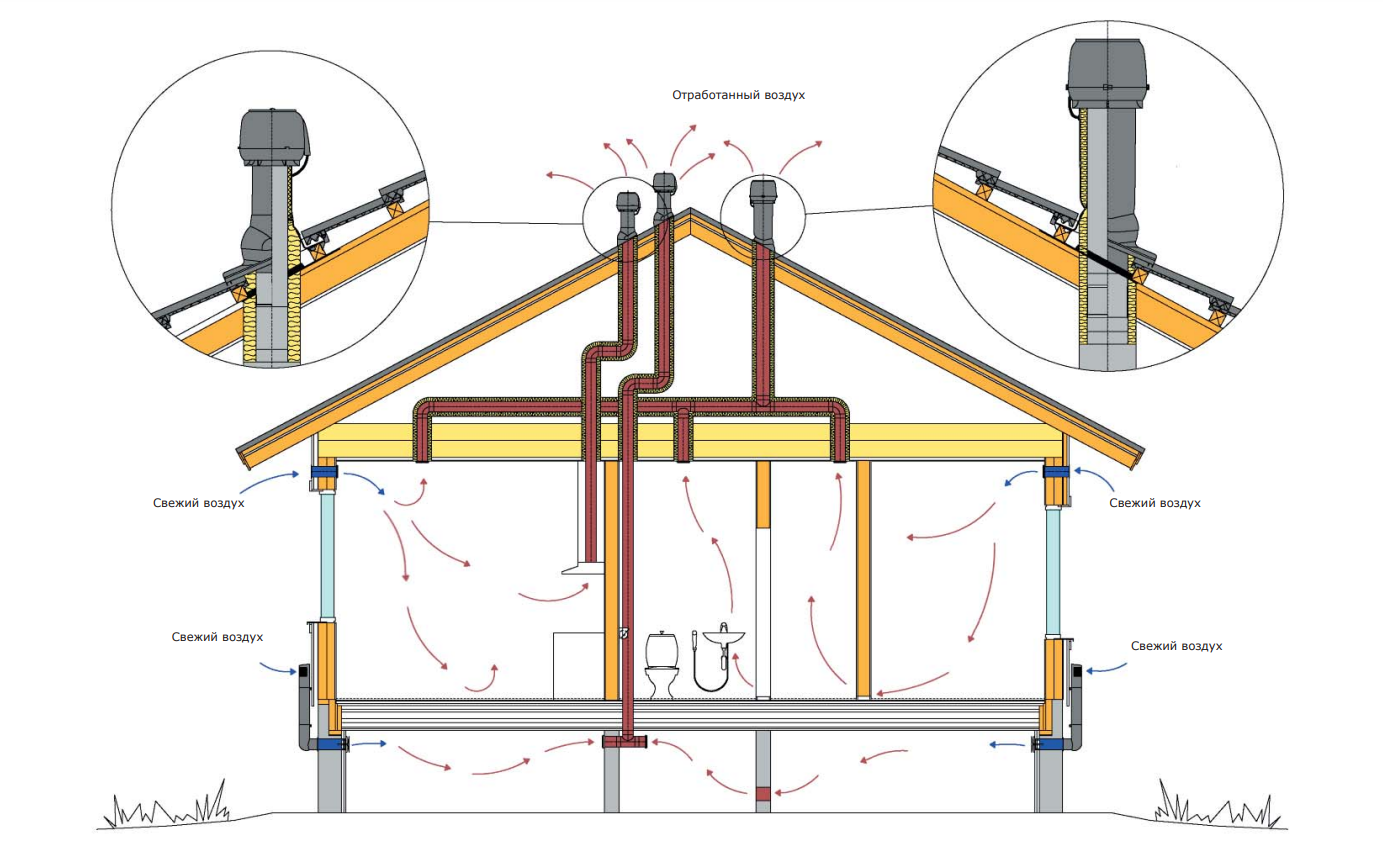

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

Кухня

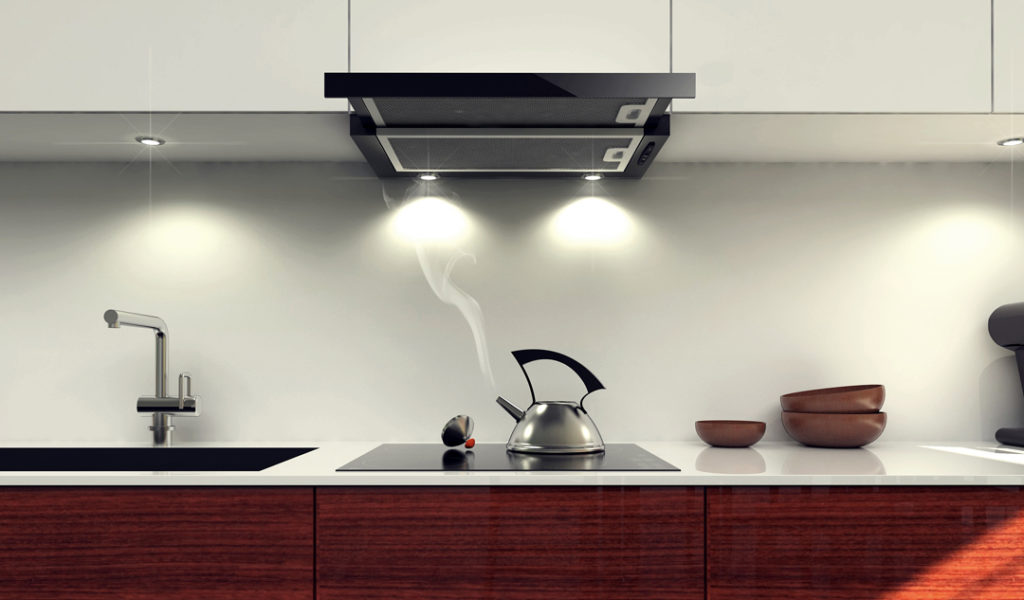

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

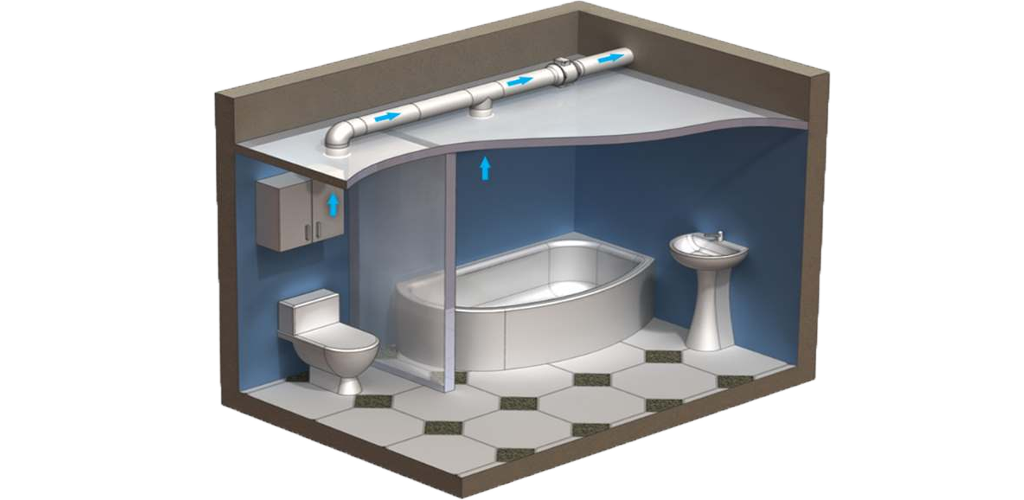

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

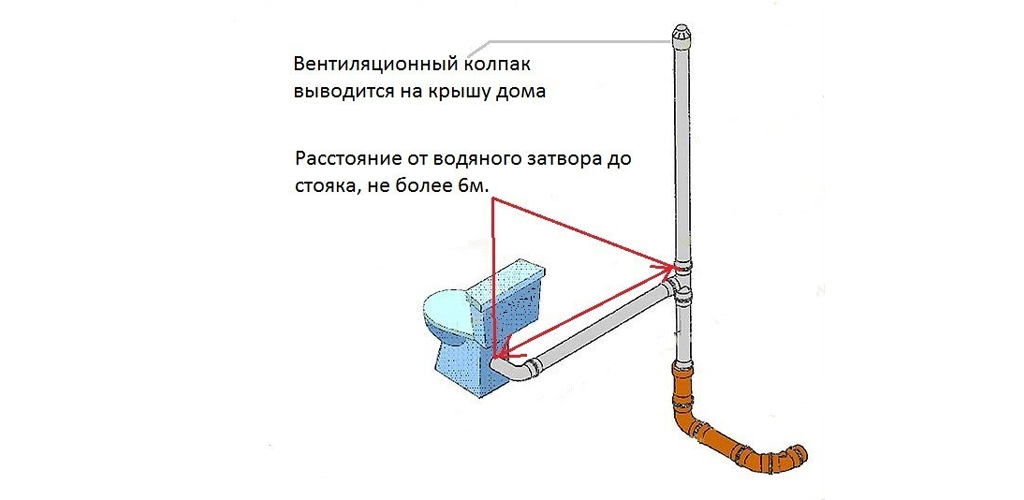

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

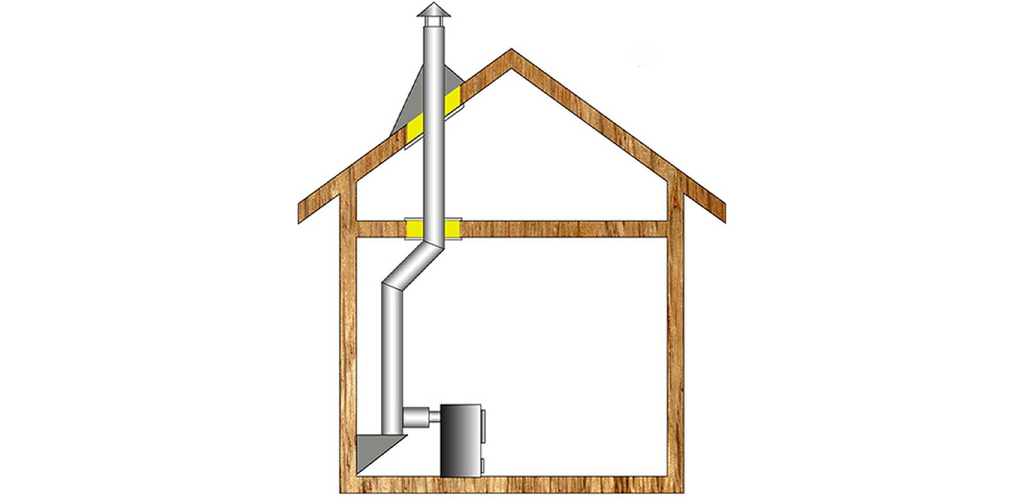

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

• вентканал – изготавливается только внутри кирпичных стен;
• короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

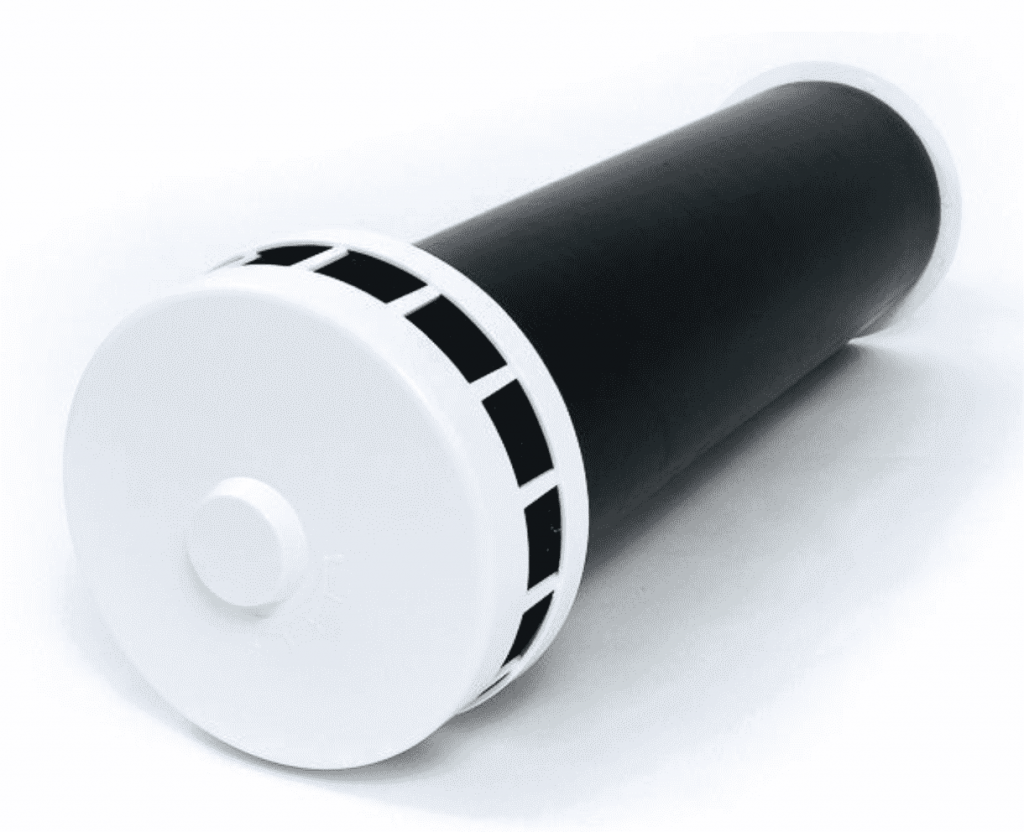

• патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
• решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
• встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

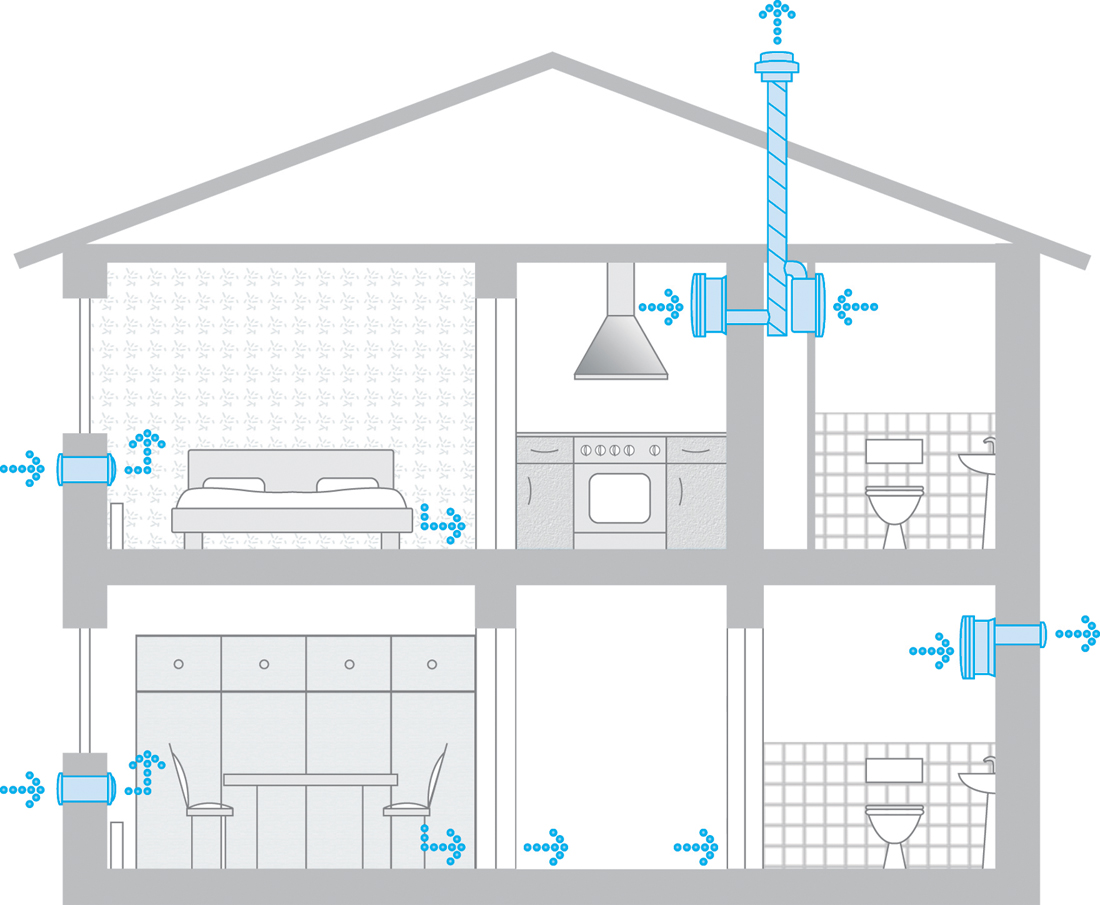

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

• вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

• шум от вентилятора не проникает в помещение;

• для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.

Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Система вентиляции, способы организации

Различают два основных вида обустройства воздухообмена в жилых сооружениях:

• естественный (природный);
• механический (принудительный).

Особенность обустройства и принцип работы естественного вентилирования частного дома

Природный воздухообмен в жилых сооружениях осуществляется на основании разницы давления внутри и вне дома, а также воздействия ветра на здание. Как это работает?

Температура в помещениях дома выше, чем снаружи, поэтому кислород там имеет более легкую структуру. Благодаря этому он поднимается по шахтам и выходит на улицу. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжелую структуру, поэтому находятся внизу помещений. Под их воздействием легкий теплый воздух вытесняется из комнат.

Ветер ускоряет циркуляцию воздушных масс. С возрастанием разницы в температуре внутри и снаружи коттеджа, скорости ветра, подача свежести в дом увеличивается. Раньше местами его поступления служили неплотности окон, дверей, пористые стены. Но современные системы утепления, а также пластиковые окна призваны снизить теплопотерю дома, поэтому в них нет щелей для подачи воздуха. В таком случае приток осуществляется через специальные клапаны, вмонтированные в окна, или стены здания.

Отработанный кислород попадает в отверстия вертикальных вентиляционных каналов дома, расположенных в кухне, санузле, и по ним выводится наружу. Пополнение свежим происходит за счет проветривания (открывания форточек, дверей, фрамуг).

Вентиляция дома

Преимущества и недостатки системы

Естественный воздухообмен в доме обладает следующими плюсами:

• экономичность. Перемещение воздушных потоков осуществляется без применения дополнительного оборудования;
• отсутствие аварий. Вентиляционная конструкция предельно простая, не зависит от подачи электроэнергии, не требует регулярного техобслуживания;
• бесшумность работы;
• возможность сочетания с системами фильтрации и кондиционирования.

Основной недостаток природной вентиляции — слабый обмен воздуха, что приводит к образованию конденсата, накоплению неприятных запахов, возникновению плесени, грибка. Это грозит не только постепенным разрушением дома, но и здоровью проживающих в нем людей.

Естественная вентсистема не позволяет регулировать объем удаляемого и подаваемого в помещения воздуха. Переработанный поток либо не успевает выводиться наружу, либо удаляется слишком быстро, обеспечивая потерю тепла в доме. В летнее время, когда температура внутри и снаружи дома практически одинаковая, тяга пропадает, и движение воздуха в системе прекращается. Поэтому природная циркуляция в современном строительстве домов практически не применяется. Она используется в сочетании с механической системой.
