Вентканалы в частном доме: руководство по проектированию и обустройству

Как сделать вентиляцию в готовом доме. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу

Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу

Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена

Расчет

Проектирование вытяжной вентиляции является основным этапом устройства как бытовой, так и производственной системы. Бытовая вентиляция рассчитывается в основном исходя из нормируемого воздухообмена. Проектирование заключается в нахождении нужного параметра в нормах и правилах и расчета количества приточного и вытяжного воздуха для каждого из жилых помещений.

Для квартиры и дома существуют и активно используются СНиПы, в которых указан нормируемый воздухообмен для каждого помещения. Для квартир это СНиП 31-01-2003 «Здания жилые многоквартирные». При расчете необходимо вычислить объем каждого помещения его назначение, после чего определить количество воздуха, которое необходимо удалять или подавать в каждую комнату по следующим правилам:

  • жилые помещения при площади на одного жильца до 20 м2 – 3 м3 воздуха на 1 м3 площади;
  • жилые помещения с учетом того, что человека приходится более 20 м2 – 30 м3/ч на одного человека;
  • кухня, оснащенная электрической плитой – 60 м3/ч;
  • кухня с газовой плитой 100 м3/ч;
  • кладовые – обмен 0,2 крат в час;
  • помещения с котлами и другими газовым оборудованием – 100 м3/ч;
  • ванные, санузлы и туалеты 25 м3/ч.

Аналогично берутся данные и для жилых частных домов. Для таких зданий актуальным является СНиП 31-02-2001 «Дома жилые одноквартирные». Также существуют свои нормы для промышленных и общественных зданий.

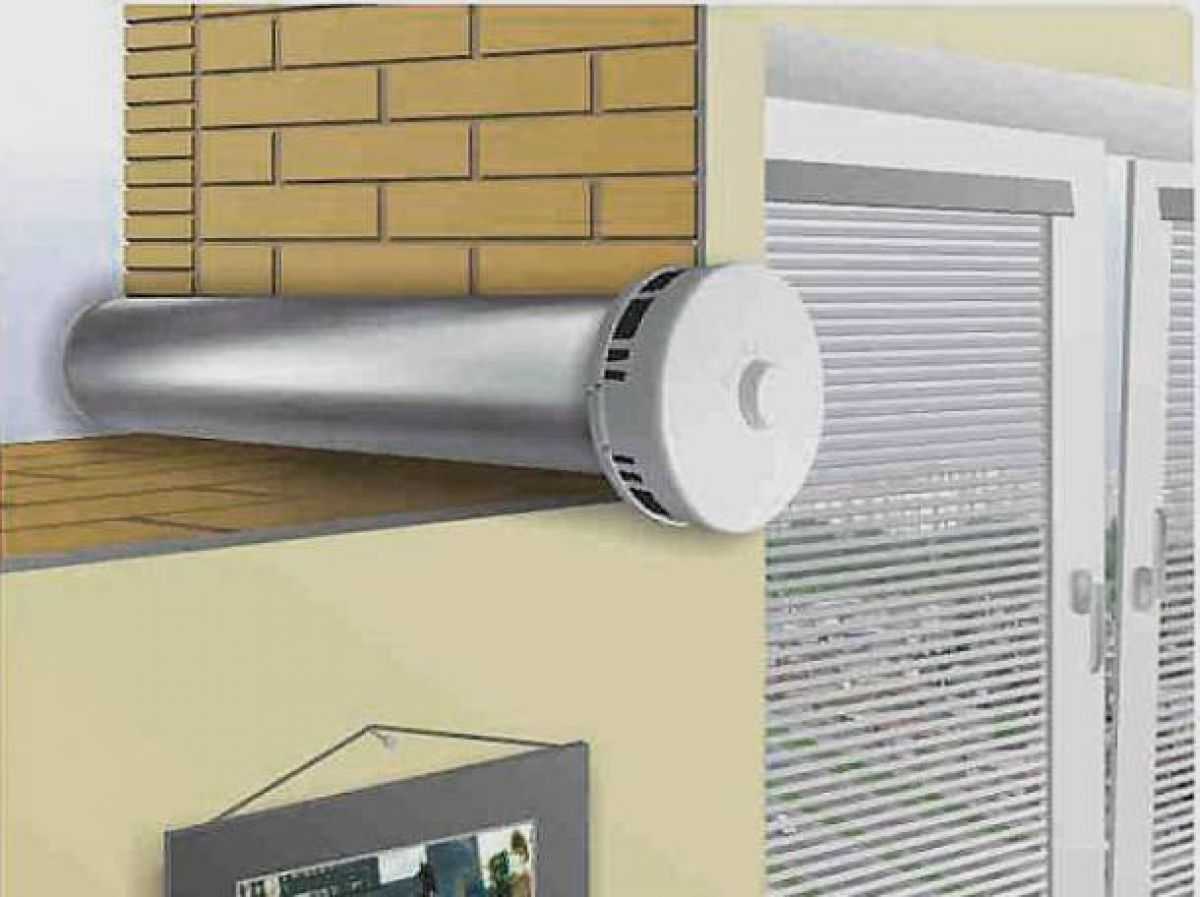

Клапан обратный на вытяжку

Отдельно стоит поговорить о том, как проводится расчет местной вытяжной вентиляции. В основном на производстве локальные вытяжные системы рассчитываются исходя из типа и количества загрязняющих веществ. Расчет производится таким образом, чтобы приток, замещающий вытяжной воздух, полностью разбавлял загрязнения до предельно допустимой концентрации. В расчете используется количество поступающего вещества за определенный период времени.

Разновидности вентиляции

В многоквартирных домах возможны следующие типы вентиляционных систем:

  • естественная;
  • принудительная;
  • комбинированная.

Первый вариант применяют чаще, так как обустройство естественной вентиляции не требует затрат на установку дополнительного оборудования.

Естественная вентиляция

Принцип работы естественной вентиляции описан выше. Такие системы обеспечивают отвод воздуха за счет разницы температур и давления.

Чтобы устранить описанные недостатки, в шахты многоэтажных домов встраивают дефлектор. Последний рассекает воздушные массы, тем самым создавая разницу давления. Благодаря этой конструкции усиливается тяга в жаркую погоду.

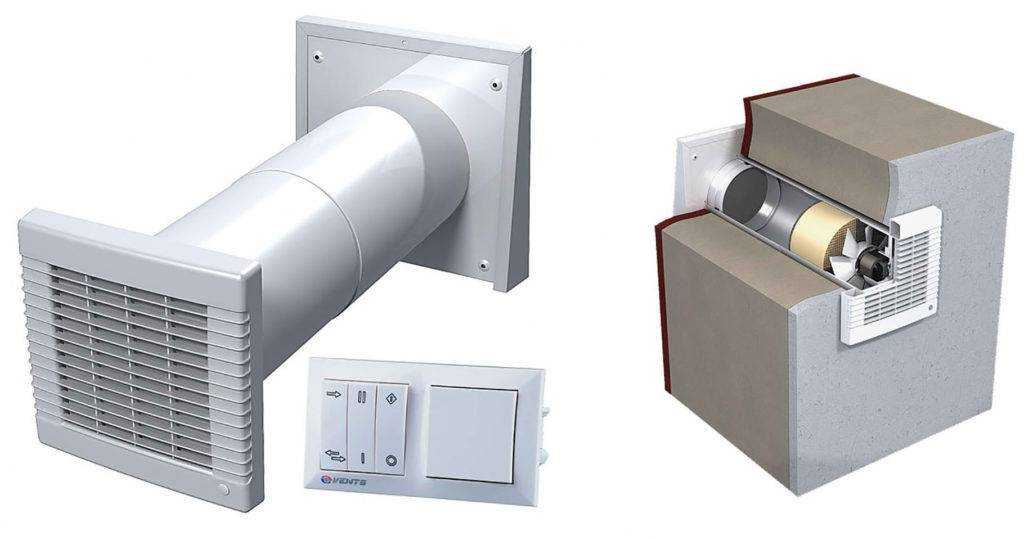

Принудительная вентиляция

Принудительная вентиляция обеспечивает отвод воздушных масс вне зависимости от текущих погодных условий. При организации таких систем требуется установка электрических вентиляторов. Интенсивность работы указанных устройств определяет скорость и силу вытяжки воздуха.

Элементы принудительной вентиляции, в основном, монтируют в чердачных помещениях, так как эта конструкция занимает много места. Нередко вместе с вентилятором устанавливают шумопоглотители, нагреватели и другие устройства, повышающие эффективность работы системы.

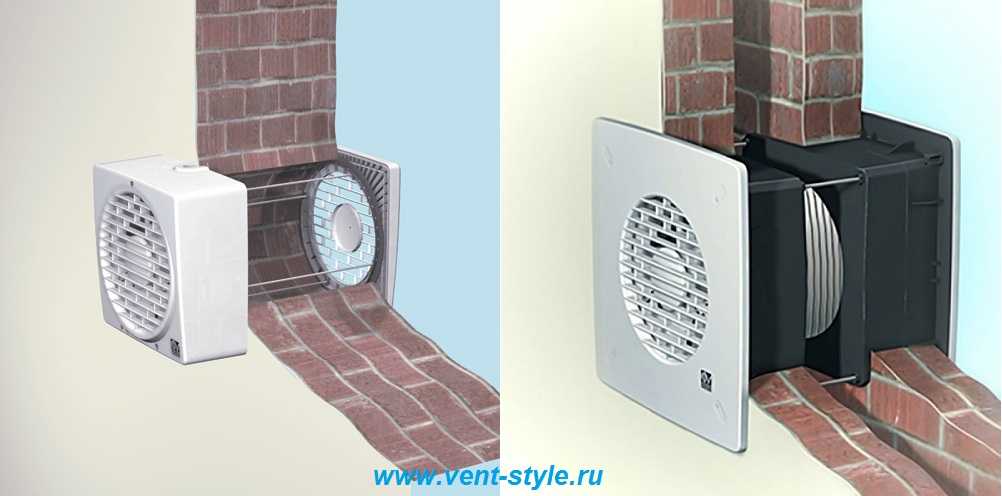

Комбинированная вентиляция

Этот вариант также предполагает установку вентилятора, который обеспечивает либо приток, либо вытяжку воздуха. В такие системы часто добавляют очистители, которые удаляют из окружающей среды вредные вещества: плесень, пыль, бактерии, выхлопные газы и другое. А для экономии денег на отопление вентиляцию дополняют рекуператором, который нагревает внутренние помещения за счет вытяжного воздуха.

Преимущества и недостатки

Главное преимущество клапана в том, что с его помощью можно легко повысить эффективность вентиляционной системы. При этом вкладываются минимальные средства. Само устройство стоит недорого, а его установка просто заключается в просверливании отверстия в стене, куда устанавливается устройство.

И другие преимущества:

  • Если сравнить настенный вентиль для приточной вентиляции с оконным, он во много раз эффективнее и мощнее. Его производительность колеблется в пределах 60-70 м³ / час. Это серьезный показатель.
  • Нет необходимости открывать окна. То есть увеличивается срок службы фурнитуры последней, а значит, и самих оконных конструкций.
  • Уличный воздух, проходя через фильтр, становится чище. Пыль не будет проходить через клапан, а это значит, что комнаты будут намного чище, чем если бы комнаты вентилировались через окна.
  • Приточный воздушный поток всегда можно отрегулировать. То есть можно вносить изменения с учетом размеров комнаты и всего дома, а также с учетом сезона.
  • Воздухообмен через вентиль не сопровождается тепловыми потерями по сравнению с оконной вентиляцией.
  • Устройство работает в автономном режиме. Для этого не нужна никакая энергия.

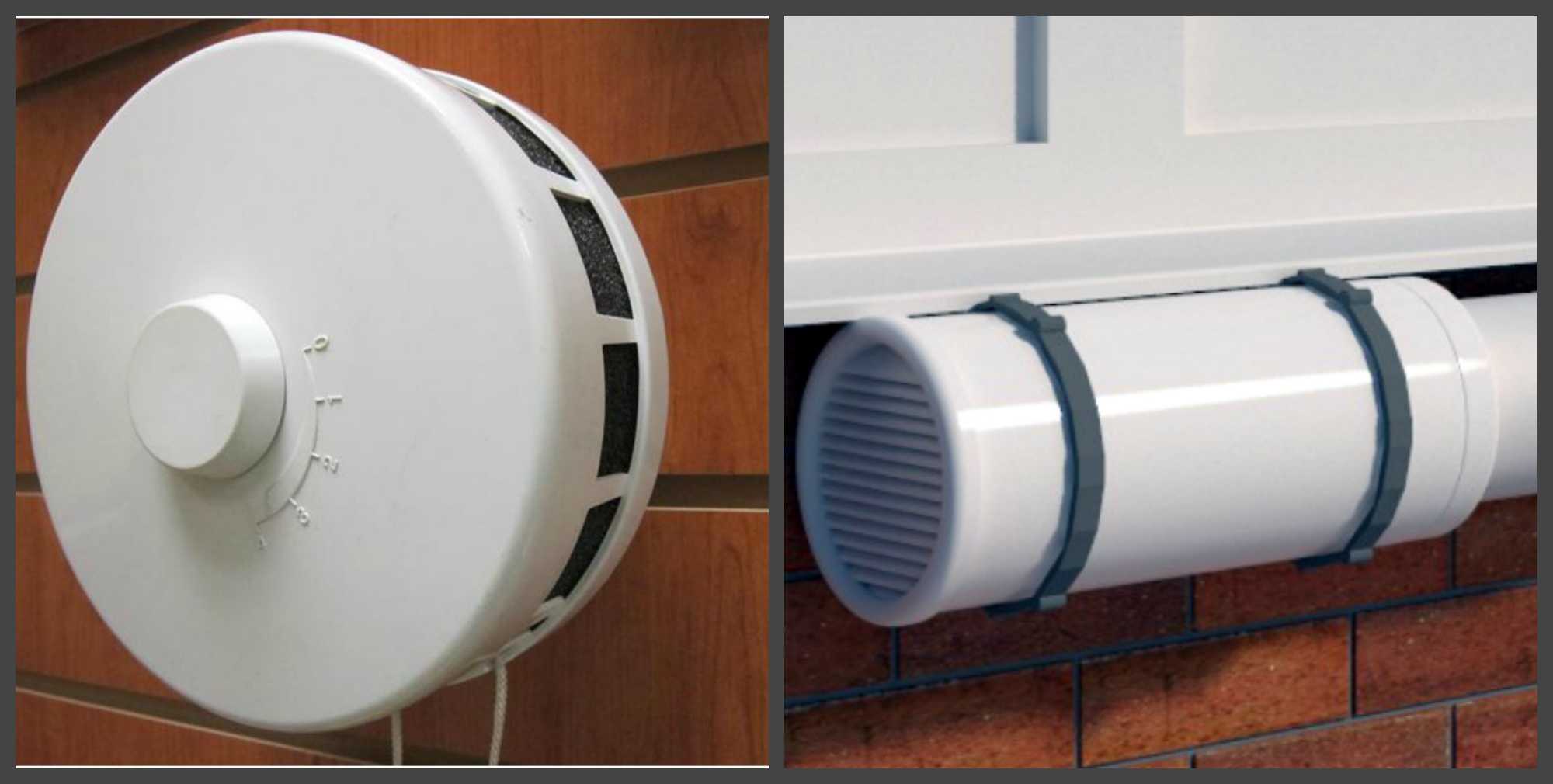

Подача воздуха регулируется заслонкой

Что касается недостатков, то в основном они касаются неправильной установки. И хотя производители подробно описывают этот процесс в инструкции, домашние умельцы умудряются сделать что-то не так. Вот потому что:

  • Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначителен.
  • При неправильной установке велика вероятность того, что в месте установки клапана стена замерзнет.
  • В сильные морозы через прибор может выходить холодный воздух.
  • Цилиндр, установленный внутри стены, со временем забивается пылью. Его нужно будет периодически снимать.

Приточный клапан считается источником холодного воздуха, который поступает в помещения снаружи, снижая температуру внутри дома. Если вы поместите его не в то место, это может быть. Поэтому чаще всего устройство монтируется в стене между подоконником и радиатором отопления. То есть холодный воздух, попадая внутрь дома, сразу нагревается теплом радиатора системы отопления. Конечно, никто не запрещает устанавливать вентиль где-либо еще, но под окном идеальный участок.

Монтаж лучше производить на радиатор отопления

Составные части проекта вентиляции частного дома

имеет большой опыт в разработке систем вентиляции различных строений, от частных домов до крупных промышленных предприятий. Все наши проекты тщательно проработаны и соответствуют всем предъявляемым к ним требованиям. Кроме подробной схемы, на которую будут нанесены все короба и трубы для подачи и отвода воздуха со всеми необходимыми привязками к элементам строительных конструкций, проект в обязательном порядке включает:

  • Спецификацию. В ней подробно прописано, какое оборудование, в каком количестве потребуется для реализации проекта.
  • Подробную пояснительную записку к проекту.
  • Данные по теплопритоку и воздухообмену, а также расчеты различных параметров системы.

Все это дает нашим заказчикам полную информацию о системе вентиляции.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

  1. Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
  2. Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
  3. Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
  4. Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
  5. К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Вентканалы: какие они и для чего

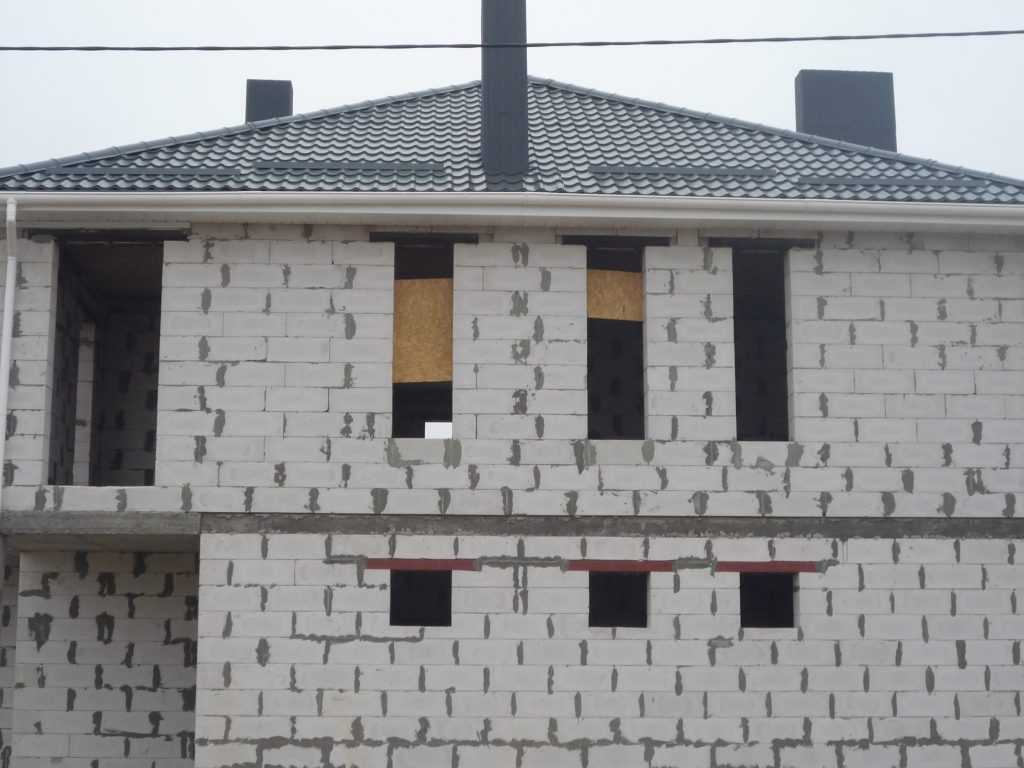

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения

Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома

Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться

Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

  • санузла;
  • ванной комнаты;
  • кухни;
  • бассейна;
  • котельной;
  • гаража;
  • погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Технология укладки

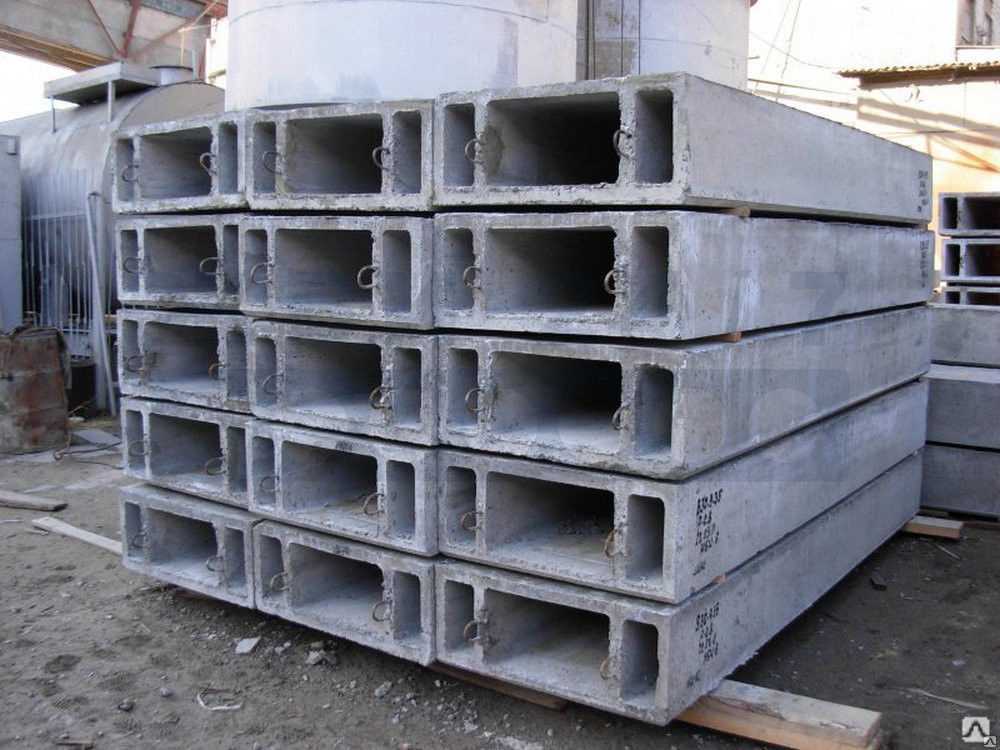

Схема монтажа вентиляционных блоков. Начинают укладку вентблоков с расчета особенностей зданий и сооружений. Для этого стоит пригласить профессионального архитектора. План действий позволит сократить расходы на материалы и обеспечить эффективность системы вентиляции. Технология кладки вентблоков выглядит следующим образом:

Начинают работы с подготовки рабочего места, для этого убирают мусор, который способен образовать перекосы и увеличить силу соединения двух разных материалов.
После чего увлажняют рабочую поверхность и закрывают заглушками, которые уберегут каналы вентиляции от попадания раствора.
Далее берут воду, одну часть цемента и три части песка и делают раствор. Для более правильных пропорций и высококачественного материала, применяют смесь, изготовленную на заводе.
После тщательного перемешивания компонентов смеси, ее наносят на шаблон.
Растягивают цементный состав по поперечному разрезу с помощью кельмы.
После осмотра такелажником блока и его разрешения на подъем, погружают в подъемный механизм.
Вентблок в месте установки контролируется монтажниками на соответствие отверстий с нижними секциями.
Для ровности конструкции контролируют ее вертикаль и при необходимости корректируют расположение изделия.
Прихватывают закладные элементы конструкции к стенам, применяя сварку

Важно соблюдать ровную фиксацию блока, чтобы предотвратить его смещения.
В завершение кладки вентблоков, обрабатывают и уплотняют швы с помощью кельма.

Устройство шахт в многоэтажных зданиях

Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.

В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.

Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.

При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:

  • Качество воздуха, удаляемого из жилища;
  • Предотвращение проникновения холодного воздуха в квартиры зимой;
  • Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
  • Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.

В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.

Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.

Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.

Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.

Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.

В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.

Металлические валы

Металлические трубы для вентиляционных шахт с различными сечениями

В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.

Материалы для оборудования вентиляционных каналов

Для обустройства вентиляционных каналов в частных домах допускается использование практически любых строительных материалов. К примеру, еще совсем недавно вентиляцию в доме можно было сделать из деревянной конструкции и она отлично выполняла свою функцию.

Для современных жилых зданий такая система признана непригодной по причине того, что теплый воздушный поток поднимаясь вверх быстро охлаждается, в результате чего на поверхности деревянных элементов появляется влага в виде того же конденсата. Под его воздействием дерево быстро разрушается и работа вентиляции будет нарушена.

Чтобы обеспечить нормальную работу вентиляции, конструкция вентканала сейчас делается из трех типов строительных материалов.

Полнотелый кирпич

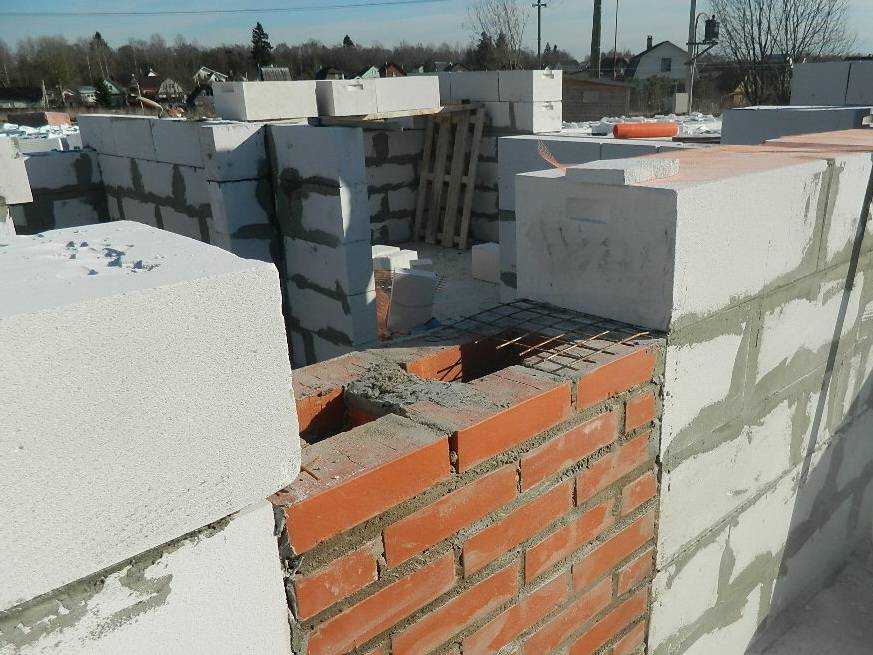

Вентиляционный канал из кирпича

Использование кирпича для обустройства вентиляции стало сегодня обычной практикой. Он долговечен, обладает достаточной прочностью и не восприимчив к воздействию влаги. Это является преимуществом полнотелого кирпича. К его недостаткам относятся большая масса сооружения и габариты вентиляционного стояка. Чтобы не занимать часть жилой площади столь массивным сооружением, размещают кирпичный вентканал в стене дома. Если используется такой вариант вентиляционной системы, то придется дополнительно закладывать фундамент, для обеспечения устойчивости всей конструкции.

Проектом обычно предусмотрены внутреннее вентиляционное пространство размером 140х140 мм. При этом учитываются высота канала и температура воздуха внутри дома и снаружи. Это необходимо для того, чтобы правильно рассчитать технические характеристики и определить скорость циркуляции воздуха и объем воздухообмена за один час. Разница температур внутри и снаружи оказывает влияние на скорость потока во внутренней части кирпичной шахты.

Если длина канала шесть метров, внутри воздух прогрет до +20 градусов, а температура с внешней стороны +5 градусов, то такая вентиляция обеспечит вытяжку в объеме 140 м3 в час. Этого вполне достаточно для помещений площадью 52 кв.м. Таким образом вентканал из кирпича подходит для большинства современных жилых строений.

В газовых котельных требуется более мощная вытяжка, способная обеспечить обмен воздуха, в три раза превышающий вентиляцию жилых помещений. Поэтому аналогичная система в газовой котельной сможет эффективно работать, если площадь котельной не будет превышать 17 кв.м. Для больших котельных потребуется увеличить внутренне пространство канала, произведя расчеты по специальной таблице.

Сборный вентканал из монолитных элементов

Монолитный вентиляционный канал

Такая конструкция только начинает применяться в индивидуальном жилом строительстве. Тем не менее она уже хорошо зарекомендовала себя. В отличие от кирпичной, сборная конструкция значительно легче и имеет более тонкие стенки. Собирается она по принципу конструктора, образуя внутренний вентиляционный канал необходимого размера.

Единственным минусом сборной конструкции является тот факт, что он пока недостаточно распространен на строительном рынке и приобрести его бывает очень сложно, не говоря уж о том, чтобы подобрать детали с нужным сечением.

Конструкция, собранная из труб

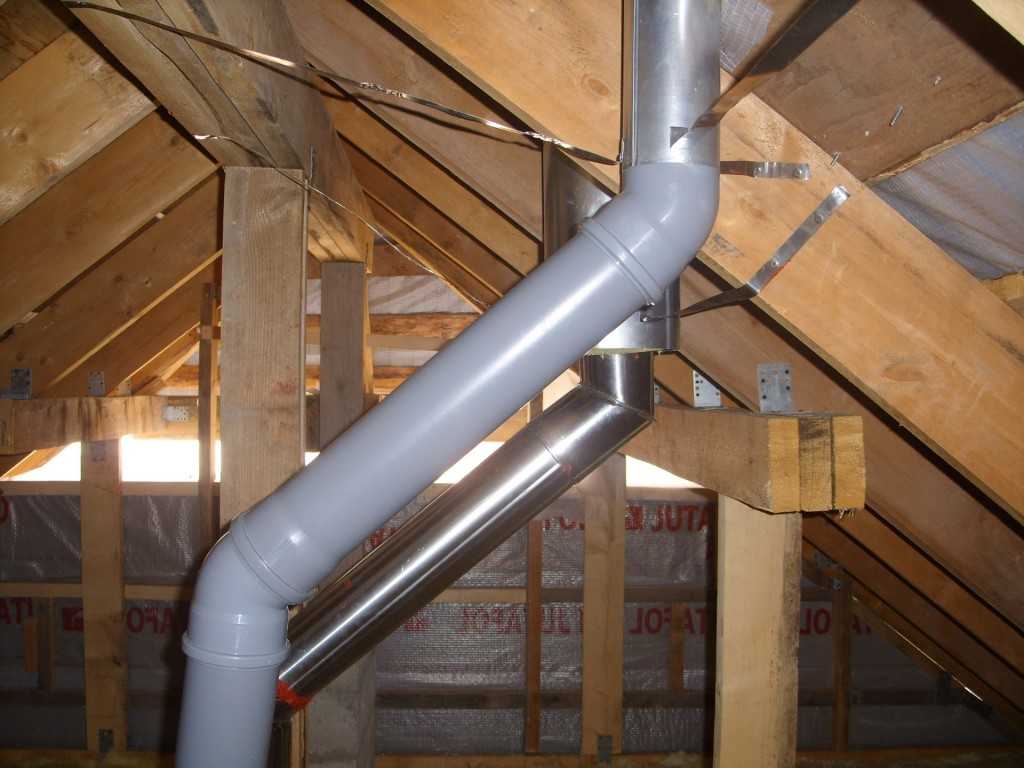

Вентиляционный канал из обычной ПВХ трубы

Иногда проектом допускается использовать всевозможные виды труб. Это могут быть легкие металлические трубы, асбестоцементные или из ПВХ. Из пластика делают отдельные элементы, из которых можно собрать тонкий, легкий и долговечный прямоугольный вентканал, который также легко собирается.

Такая конструкция вентиляции на первый взгляд может показаться идеальным решением, но это если не учитывать все его недостатки. Их у пластикового вентиляционного канала сразу несколько, и они весьма существенные.

Во-первых, ПВХ – это горючий материал, что при возгорании в помещении будет способствовать распространению огня. Во-вторых, пластиковые стенки канала не будут поглощать влагу, которая неизбежно будет образовываться внутри в виде того же конденсата. Это значит, что придется позаботиться о системе отведения накопленной влаги, или решить эту проблему путем утепления вентиляционной ПВХ конструкции.

Изучив устройство вентканала, взвесив все достоинства и недостатки различных видов вентиляционных систем, а также проанализировав свойства и особенности материалов, из которых они собраны, можно выбрать наиболее оптимальный и удобный вариант домашней системы вентиляции.

Зачем нужна вентиляционная шахта

Вентиляционные системы подразделяются на три типа – приточные, естественные и приточно-вытяжные. Как правило, проект вентиляции выполняется параллельно с проектированием всех остальных коммуникаций. Если проект не был выполнен на стадии Pro, то в данном случае вытяжная труба при правильной организации позволит обеспечить эффективную вентиляцию.

Важно! Чтобы воздух циркулировал по каналу без нарушения направления и эффективности тяги, нельзя сужать канал, тем самым усиливая сопротивление воздуха. Канал монтируется вертикально и прямолинейно, максимально допустимое смещение с углом в 30о составляет 1-2 метра.

Самым эффективным вариантом для частного дома является приточная или приточно-вытяжная модель вентиляции

Первый вариант актуален для домов с квадратурой до 300 м., но при большей площади следует обустраивать приточно-вытяжную систему

Самым эффективным вариантом для частного дома является приточная или приточно-вытяжная модель вентиляции. Первый вариант актуален для домов с квадратурой до 300 м., но при большей площади следует обустраивать приточно-вытяжную систему.

Для того чтобы было ясно зачем вообще нужна вентиляция, мы рекомендуем ознакомиться со следующей таблицей:

Функциональность

Описание

Обновление воздушного объема в помещении

В замкнутом пространстве комнат и помещений при длительном нахождении человека и использовании бытовых приборов накапливаются:

  • Углекислый газ, который является производной человеческого дыхания.
  • Мелкодисперсная пыль.
  • Микробы и болезнетворная флора.
  • Запахи, которые при своем смешивании становятся неприятными для обоняния.

Совокупно эти факторы могут стать причиной вреда для здоровья и дискомфорта при нахождении в доме. Качественная и высокоэффективная система вентиляции позволяет отводить отработанный воздух за пределы помещения, заменяя его свежим.

Препятствие для возникновения сырости

Регулярный воздухообмен также является эффективной профилактикой для скопления влажных паров, которые становятся причиной появления плесени, гниения мебели и фурнитуры. Кроме того, наличие влажности пагубно для здоровья. гниения.

Вентиляционные каналы проектируются и закладываются еще в период строительства дома. Они, как бы охватывают сетью все здание, обеспечивая поступление свежего воздуха.

В обязательном порядке вентиляционные каналы в частном доме обустраиваются в следующих помещениях:

  • Санузел.
  • Помещение, где установлен отопительный котел.
  • Кухня.

Важно! На кухне должны быть обустроены 2 канала: один – вытяжной под механическим побуждением, а второй – для постоянной работы

  • Гаражное помещение.
  • Хозяйственные помещения.
  • Подвальные помещения.
  • Чердак, в случае отсутствия окон.
  • Погреб.

Если не побеспокоиться об обеспечении вентиляцией, то можно впоследствии наблюдать следующие проявления:

  • Образование паровой испарины на окнах – эффект «плачущего окна».
  • Нарастание плесени.
  • Появление неприятного запаха, следов застывшего жира или копоти.
  • Отсутствие комфортного микроклимата в помещении.

Если в доме обустроен газовый котел, то отсутствие эффективной вентиляционной системы создаст прецедент для разбирательств с газовой компанией.

Составление схемы вентиляции для дома

Схема вентиляции составляется перед началом строительства дома или же перед началом капитального ремонта. Если это первый вариант, то для устройства веншахт выбирают внутренние стены дома, отделяющие котельную, кухню, ванную и туалет. Именно эти помещения более всего нуждаются в вентиляции.Чтобы все правильно устроить и установить оборудование, нужно взять план дома. Если он двух или трехэтажный, то потребуется план каждого этажа (+)

На схеме нужно нанести вентиляционные каналы приточного и удаляемого воздуха, которые будут проходить сквозь комнаты. Следует обязательно указать, где будут располагаться приточные клапаны, вентиляторы, рекуператоры и прочее оборудование, которое предусмотрено в выбранной системе вентиляции.

Ориентируясь на составленную схему предстоит рассчитать мощность агрегатов для каждого помещения и подобрать диаметры вентиляционных труб.

Еще один важный момент – следует учитывать потребность каждого помещения в свежем воздухе в м3.

Согласно нормативам, различным помещениям требуется обеспечить разное количество свежего воздуха в час:

  • для кухни – 60 м3 при электроплите и 90 м3 при газовой;
  • для ванных комнат –25 м3 в час;
  • при совмещенных санузлах – 50 м3;
  • для кабинетов, детских комнат, гостиных – 3 м3 на 1 м2 площади.

Для котельных нужно прокладывать отдельный вентканал. Учитывая нормы, нужно рассчитать потребность в свежем воздухе и подобрать соответствующую мощность оборудования, которое способно обеспечить требующуюся скорость движения воздушного потока

Причем важно сделать запас на 30%, чтобы система не работала на пределе своих возможностей
