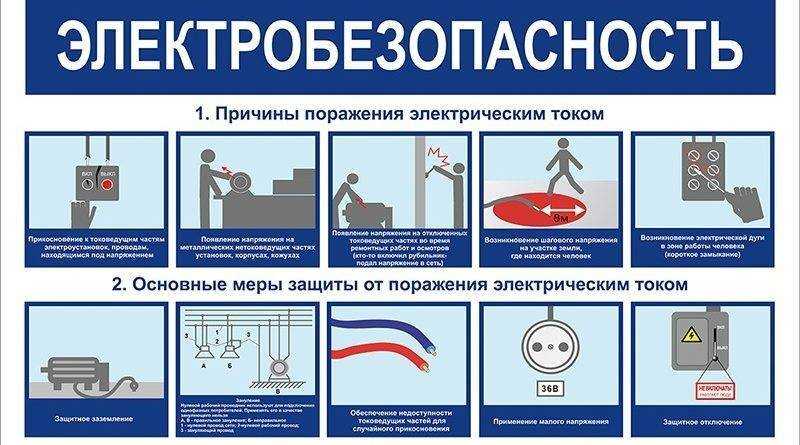

Способы защиты от поражения электрическим током

Определение и назначение

Изолирующая штанга предназначена для изоляции специалиста от токоведущих элементов, при работа с оборудование. Устройство применяется во многих случаях. В некоторых моделях предусмотрено использование набора сменных головок. Эти устройства используются в следующих случаях:

1. Для монтажа мобильных заземлений – в качестве инструмента для обеспечения безопасности специалистов, работающих на обесточенных участках. Это необходимо для тех случаев, когда существует вероятность неполного отключения от статического и наведённого потенциала;
2. Для установки предохранителей на электроустановках, напряжение которых составляет более 1 кВ. В данном случае используется сменный наконечник, который оснащён мягкой прокладкой, чтобы обеспечить защиту колбы предохранителя от механических повреждений при воздействии;
3. Для включения или довода ножей. Часто устройство электроустановки позволяет выполнять работы по переключению положений посредством штанги;
4. Для проверки изоляции на отдельных элементах в гирляндах. Изолирующая штанга по очереди подводит к каждой тарелке испытательное напряжение;
5. Для проверки отсутствия напряжения. Обычно для данных целей используются указатель напряжения. В случаях, когда приближение к токоведущей установке затруднено расстоянием, используется именно изолирующая штанга, на которой установлена головка, сигнализирующая о наличии напряжения;
6. Для поиска слабых мест в креплении. При помощи этого устройства проверяются узлы, где зафиксированы шины. Для обнаружения нагрева или дребезга, как и других тревожных явлений, может использоваться это устройство;
7. Для изоляции от действия тока в случаях, когда провод падает на человека или установку. Посредством штанги провод может быть удалён на необходимое расстояние.

Работа изолирующей штангой

Изолирующая штанга может найти применение и в иных случаях, в зависимости от ситуации.

Перечислите мероприятия по обзорному осмотру пострадавшего и временной остановке наружного кровотечения. (приказ Минздрава России от 04.05.2012 № 477н).

• Ответ 1: 1) прижать к ране сложенную чистую ткань или бинт; 2) уложить пострадавшего в горизонтальное положение; 3) использовать пальцевое прижатие раны; 4) фиксировать повязку косынкой, платком или шапкой-ушанкой
• Ответ 2: 1) осмотр пострадавшего на наличие кровотечений; 2) проведение осмотра конечностей; 3) наложение повязок при травмах различных областей тела; 4) придание пострадавшему оптимального положения тела.
• Правильный ответ 3: 1) обзорный осмотр пострадавшего на наличие кровотечений; 2) пальцевое прижатие артерии; 3) наложение жгута; 4) максимальное сгибание конечности в суставе; 5) прямое давление на рану; 6) наложение давящей повязки.

Вопрос №8:

Защитные меры в электроустановках

Электрические сети и установки должны быть выполнены так, чтобы токоведущие части их были недоступны для случайного прикосновения.

Недоступность токоведуших частей достигается путем их надежной изоляции, применения защитных ограждений (кожухов, крышек, сеток и т.д.), расположения токоведущих частей на недоступной высоте.

В установках напряжением до 1000 В достаточную защиту обеспечивает применение изолированных проводов.

Для изоляции токоведущих частей (машин, аппаратов, приборов, проводов, кабелей) применяют различные изоляционные материалы и изделия, отличающиеся диэлектрическими и особыми физико- механическими свойствами (резина, пластмассы, бумага, фарфор, стекло, асбест, эбонит, стеклоткань, смолы, лаки, краски).

Надежность и безопасность работы электрооборудования в значительной мере зависит и от состояния изоляции токоведущих частей

Повреждение ее является основной причиной многих несчастных случаев, поэтому большое внимание уделяется контролю состояния изоляции

Контроль изоляции — это измерение ее активного или омического сопротивления с целью обнаружения дефектов и предупреждения замыкания на землю и коротких замыканий.

Существует два вида контроля изоляции: периодический и постоянный.

• Постоянный контроль — это наблюдение за сопротивлением изоляции под рабочим напряжением в течение всего времени работы электроустановки без автоматического отключения.
• Периодический контроль состояния изоляции электроустановок напряжением до 1000 В производится не реже одного раза в три года.

Состояние изоляции проверяется также перед вводом электроустановок в эксплуатацию и после длительного пребывания в нерабочем положении.

Измерение сопротивления изоляции производят при помощи омметра (рис. 1) или мегомметра (рис. 2).

Изоляцию электроустановок испытывают напряжением промышленной частоты, как, правило, в течение 1 мин. Дальнейшее воздействие может испортить изоляцию.

Испытание изоляции повышенным напряжением производят при капитальном и текущем ремонтах электрооборудования, а также в случаях, когда во время работы обнаружен дефект.

Одним из способов снижения опасности поражения электрическим током является применение малых напряжений 12, 36 и 42 В для ручного электрифицированного инструмента, ручных переносных ламп и ламп местного освещения.

Рис. 1. Омметр

Рис. 2. Мегомметр

Электрическое разделение сети также уменьшает опасность поражения человека электрическим током. Разветвленная электрическая сеть большой протяженности имеет значительную электрическую емкость. В этом случае даже прикосновение к одной фазе является очень опасным. Рели сеть разделить на ряд небольших сетей такого же напряжения, которые будут обладать небольшой емкостью и высоким сопротивлением изоляции, то опасность поражения значительно снижается. Обычно электрическое разделение сетей осуществляется путем подключения отдельных электроустановок через разделительные трансформаторы. Область применения защитного разделения сетей — электроустановки до 1000 В.

Во многих элементах электроустановок (кабельные вводы, распределительные устройства, провода воздушных линий и т.д.) средой, изолирующей человека от токоведущих частей, является воздух. В подобных случаях безопасность обеспечивается организационными мероприятиями, жестко регламентирующими приближение человека на опасные для него расстояния к токоведущим частям, а также путем расположения токоведущих частей на недоступной высоте или в недоступном месте.

К специальным защитным мерам от воздействия электрического тока относятся защитное заземление, защитное запуление, защитное отключение, блокировка, сигнализация и маркировка, использование изолирующих и ограждающих электрозащитных средств.

Совмещение обязанностей по электробезопасности

Обновление: 17 июля 2017 г.

Правила по охране труда при эксплуатации электроустановок (далее – Правила), утв. 24.07.2013 Приказом Минтруда России N 328н, предусматривают возможность совмещения обязанностей по электробезопасности одним лицом. Рассмотрим в статье, как это происходит на практике.

Общие положения о совмещении

Данное понятие предусмотрено ст. 60.2 ТК РФ. Совмещение представляет собой осуществление работником по поручению руководства дополнительной работы в течение рабочего дня. При этом от основной работы он не освобождается. Совмещение устанавливается исключительно при наличии письменного согласия работника за дополнительное вознаграждение.

Дополнительный объем работ может выполняться:

• в целях замещения отсутствующего работника;
• по той же профессии или по другой;
• путем расширения зоны обслуживания, а также увеличения объема работ.

В данном случае мы имеем дело с совмещением обязанностей ответственных за безопасное ведение работ работников – производителя работ и допускающего. Рассмотрим эти обязанности более подробно.

Обязанности производителя работ и допускающего

В целях обеспечения безопасности работ в электроустановках проводятся следующие организационные мероприятия:

• работы оформляются нарядом, могут оформляться распоряжением или перечнем текущих работ;
• для подготовки рабочего места, а также допуска к работе выдается разрешение;
• действует определенный порядок допуска к работе;
• во время выполнения работы осуществляется надзор;
• фиксируются перерывы в работе, а также факты перевода и окончания работы.

Ответственность за безопасность работ возлагается, в том числе, на производителя работ и допускающего.

Производитель работ отвечает за:

• соответствие требованиям безопасности и указаниям наряда рабочего места;
• надлежащий целевой инструктаж бригады;
• обеспеченность и надлежащее использование инструмента и средств защиты;
• сохранность ограждений, плакатов и знаков безопасности;
• соблюдение правил охраны труда и техники безопасности при проведении работ самим производителем работ и членами бригады;
• контроль за членами бригады.

Допускающий:

• производит подготовку рабочих мест;
• оценивает достаточность принятых мер по подготовке рабочих мест;
• проводит инструктаж;
• осуществляет допуск к работе.

Он отвечает за:

• принятие надлежащих мер безопасности в ходе подготовки рабочих мест, их соответствие наряду или распоряжению, а также характеру и месту работы;
• соблюдение порядка допуска к работе;
• полноту и качество инструктажа.

Совмещение: допускающий и производитель работ

Отвечая на вопрос, какое совмещение обязанностей допускается для производителя работ, отметим, что производитель работ может совмещать обязанности допускающего при следующих условиях:

• подготовка рабочего места выполняется с членом бригады с III группой допуска (п. 10.2 Правил);
• для подготовки рабочего места в системах диспетчерского и технологического управления не требуется использовать коммутационные аппараты (п. 41.3 Правил);
• при обслуживании устройств релейной защиты, а также электроавтоматики у производителя работ должна быть группа допуска IV, при этом он не может выполнять отключения, или заземления, или установки временных ограждений в части электроустановки, имеющей напряжение выше 1000 В (п. 42.5 Правил);
• для определения мер безопасности в электрической части устройств тепловой автоматики и тепловых измерений у производителя работ должна быть группа допуска IV (п. 43.8 Правил).

Согласно п. 10.11 Правил допуск к работе должен оформляться в двух экземплярах наряда. По общему правила один экземпляр остается у производителя работ, а другой – у допускающего. В случае, когда производитель работ и допускающий – это одно лицо, информация заносится только в один экземпляр наряда.

Также в соответствии с п. 14.3 Правил после оформления окончания работ наряд должен быть сдан производителем работ допускающему. Если первый совмещает обязанности второго, наряд не позднее следующего дня сдается оперативному персоналу или лицу, выдавшему наряд.

Заключение

Как видим, совмещение обязанностей производителя работ и допускающего возможно, порядок такого совмещения даже предусмотрен нормативным правовым актом. Главное требование к такому совмещению – оно должно отвечать требованиям безопасности и охраны труда при работе с электроустановками.

Форум для бухгалтера: Задайте вопрос и получите ответ эксперта

Испытания изолирующих штанг

Штанги оперативные изолирующие, предназначенные для работы на электроустановках напряжением от 1 кВ до 110 кВ мы испытываем линейным напряжением не менее 40 кВ, а штанги, предназначенные для работы на электроустановках напряжением более 110 кВ — напряжением, равным трехкратному фазному рабочему напряжению, но не менее 40 кВ. В ходе испытаний проверочное напряжение прикладывается к временному электроду, установленному у ограничительного кольца изолированной части, и к рабочей части инструмента. Время испытания оперативных штанг — 5 минут.

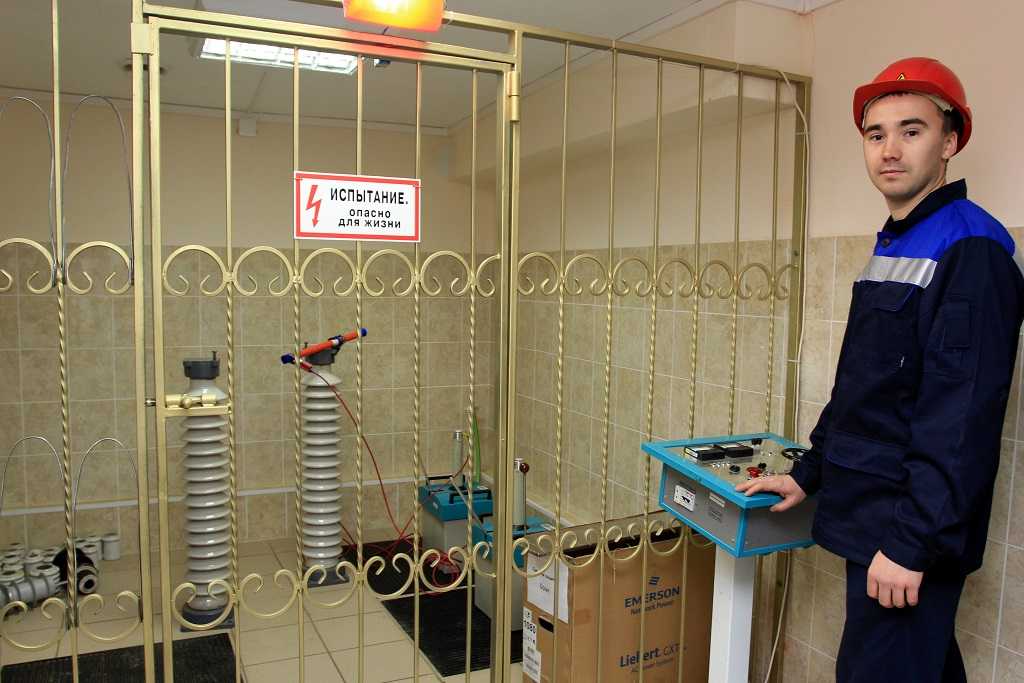

Стационарная лаборатория «ЭнергоСервисГарант
» выполняет проверку оперативных изолирующих штанг для работы на электроустановках до 1000 В и более. Испытания проводятся в кратчайшие сроки, по результатам испытаний вы получаете подписанный ответственными лицами протокол проверки.

Мы выполняем качественные испытания средств индивидуальной защиты и инструмента для работы с высоковольтным оборудованием. Проверка соответствует всем требованиям регламентирующих документов, действующих норм и правил. Перед испытанием штанга диэлектрическая тщательно осматривается. При наличии дефектов они признаются негодными и снимаются с испытаний. Если внешний осмотр дает положительный результат, выполняется проверка электрических и механических характеристик представленных нам изделий. Мы выполняем испытание в лаборатории, оборудованной по последнему слову техники.

Лаборатория электроизмерений ЛабТестЭнерго — предоставляет профессиональные услуги, связанные с испытаниями средств электрозащиты. Мы работаем оперативно, обеспечиваем документирование и предоставление заказчику результатов проведенных испытаний. Одно из направлений нашей деятельности — эксплуатационные испытания изолирующих штанг.

Оперативные штанги

Их используют для таких работ:

• Работа с разъединителями.
• При напряжении больше 1 кВ — замена предохранителей.
• Проверка наличия напряжения специальным индикатором, или «на искру».
• Монтаж/демонтаж трубчатых разрядников.
• Очистка от пыли установок, включенных в работу.

Штанга оперативная. Виды

Оперативные штанги делятся на такие группы:

• ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
• ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.
• ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
• ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.

Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок. Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.

Измерительные штанги

Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части. К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения. При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.

Виды измерительных штанг

• ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
• ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.

Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ

4.1. При несчастном случае:

— немедленно организовать первую помощь пострадавшему, при необходимости вызвать бригаду скорой помощи по телефону 103 или доставить его в медицинскую организацию.

4.2. При обнаружении пожара или признаков горения (задымленность, запах гари и т. п.) необходимо:

— принять меры к тушению возгорания имеющимися на рабочем месте средствами пожаротушения;

— при невозможности самостоятельной ликвидации пожара немедленно сообщить о пожаре по телефону 101 или 112 (назвать адрес объекта, место возникновения пожара, свою фамилию), а также своему непосредственному руководителю.

4.3. При возникновении аварий и ситуаций, которые могут привести к авариям и несчастным случаям, необходимо:

— немедленно прекратить работы и известить руководителя работ;

— под руководством ответственного за производство работ оперативно принять меры по устранению причин аварий или ситуаций, которые могут привести к авариям или несчастным случаям.

4.4. При появлении на корпусе электрического тока  следует выключить главный рубильник, повесить на нем табличку «Не включать! Работают люди».

Штанги для контроля изоляторов.

По устройству рабочей части штанги для контроля изоляторов разделяют на две основные подгруппы — контрольные и измерительные. К первой подгруппе (контрольные штанги) относят устройства, при помощи которых можно лишь оценить напряжение на изоляторе, установив превышает или не превышает его напряжение заранее заданное значение. Измерительными штангами можно непосредственно измерить падение напряжения на изоляторе или отдельном изолирующем элементе, когда вся изолирующая конструкция находится под рабочим напряжением электроустановки.
Основным элементом измерительной головки контрольной штанги является искровой промежуток, настраиваемый в лабораторных условиях перед измерениями на разряд при определенном напряжении, обычно наименьшем допустимом для изоляторов, которые предстоит контролировать. Посредством изолирующей штанги и специальных щупов искровой промежуток подключается параллельно контролируемому изолятору (элементу), находящемуся под рабочим напряжением, и по искровому эффекту устанавливают наличие или отсутствие на изоляторе требуемого напряжения. Обычно такие штанги изготовляются силами эксплуатирующих организаций. Они просты по конструкции и имеют сравнительно небольшую массу. К недостаткам контрольных штанг нужно отнести невозможность измерения падения напряжения на изоляторе и большую погрешность при определении результатов контроля.
Более совершенными являются измерительные штанги, головки которых в последние годы значительно упрощены, облегчены и мало отличаются по массе от контрольных штанг.

Главным преимуществом измерительных штанг перед контрольными является возможность измерять падение напряжения на каждом изоляторе гирлянды или каждом элементе изолирующей опорной конструкции, находящемся под рабочим напряжением. Рис. 21. Универсальная измерительная штанга с головкой для контроля изоляторов.
1 — рукоятка; 2—5 — изолирующие звенья; б — шкала; 7 — подвесной блок с капроновым фалом; 8 — заземляющий проводник со струбциной (только для ВЛ 500 кВ); 9 — коромысло; 10 — щупы; 11 — неподвижный электрод; 12— подвижный электрод.

Требования охраны труда перед началом работ.

3.1. Надеть и привести в порядок спецодежду, застегнуть на все пуговицы; на одежде не должно быть развевающихся концов, которые могут быть захвачены вращающимися частями механизмов. Волосы убрать под головной убор. Засучивать рукава спецодежды не разрешается.

3.2. Ознакомиться с состоянием схемы электроснабжения, выяснить, какое оборудование в работе, резерве, в ремонте.

3.3. Ознакомиться с записями в оперативном журнале.

3.4. Проверить наличие и исправность средств индивидуальной защиты и переносных заземлений, их соответствие утвержденным нормам комплектования электроустановок.

3.5. Проверить наличие и исправность средств пожаротушения в электроустановках (огнетушителей типа ОУ, ящиков с песком и деревянными совками).

3.6. Убедиться в наличии и исправности переносных ограждений, лестниц, стремянок, достаточной освещенности рабочего места.

3.7. Перед началом работы, выполняемой по наряду-допуску и распоряжению, получить текущий инструктаж на рабочем месте по охране труда и технике безопасности.

3.8. В случае обнаружения на рабочем месте каких-либо недостатков или нарушений ПТЭЭП и ПОТ РМ – 016 – 2001 немедленно доложить энергетику или администрации.

Штанги для измерения температуры токоведущих частей.

Измерительные штанги с электротермометром предназначаются для измерения температуры контактных соединений токоведущих частей, находящихся под напряжением.
Таблица 11
Размеры измерительных штанг типа ШИ Троицкого электромеханического завода

Примечание. В скобках указаны значения для штанг из древесного пластика.
Известны штанги с электротермометрами типов ЭТ-1 и ЭТ-2, разработанные СКТБ ВКТ Мосэнерго.
Штанга с электротермометром ЭТ-1 рассчитана на применение в электроустановках до 10 кВ включительно. На конце штанги укреплен датчик с термосопротивлением, а на изолирующей части установлен измерительный прибор, проградуированный в градусах Цельсия.
Измерительная головка с электротермометром типа ЭГ-2 предназначена для укрепления на штанге, рассчитанной для применения в электроустановках напряжением 35 кВ и выше.
Датчик этих электротермометров снабжен контактом, который замыкается только при нажатии датчиком на поверхность, температуру которой нужно измерить. Контакт включает цепь батареи, питающей мостовую схему для измерения сопротивления, значение которого пропорционально температуре контакта. Сопротивления плеч моста смонтированы в корпусе прибора. В качестве измерителя в электротермометрах использованы микроамперметры с пределом измерения 0-100 мкА.

Типоисполнения и штанги ШЭУ-1, ШЭУ-10, ШЭУ-15, ШЭУ-35, ШЭУ-110, ШЭУ-220, ШЭУ-330.

Наименование	Цена, руб (с НДС)
ШЭУ-1 штанга электроизолирующая универсальная	1114,11
ШЭУ-10-4-5.1 штанга электроизолирующая универсальная	7212,47
ШЭУ-10-5-6,6 штанга электроизолирующая универсальная	8471,79
ШЭУ-10-5-6,6Д штанга электроизолирующая универсальная	9887,22
ШЭУ-110-2-2,2 штанга электроизолирующая универсальная	2581,08
ШЭУ-110-2-2,2 штанга электроизолирующая универсальная (исполнение 2)	3315,86
ШЭУ-110-5-7,3 штанга электроизолирующая универсальная	17495,18
ШЭУ-110-5-7,3 штанга электроизолирующая универсальная (исполнение 2)	28724,98
ШЭУ-110-5-7,3Д штанга электроизолирующая универсальная	18515,12
ШЭУ-15-1-1,0 штанга электроизолирующая универсальная	1415,43
ШЭУ-220-3-3,7 штанга электроизолирующая универсальная	3434,51
ШЭУ-330-3-3,8 штанга электроизолирующая универсальная	3496,95
ШЭУ-35-1-1,6 штанга электроизолирующая универсальная	1717,25
ШЭУ-35-1-1,6 штанга электроизолирующая универсальная (исполнение 2)	2262,61

Что должна включать в себя техническая эксплуатация электроустановок? Укажите все правильные ответы.

• Правильный ответ 1: Ввод в работу новых, реконструированных (модернизированных, технически перевооружаемых) электроустановок, нового (модернизированного) оборудования и новых (модернизированных) устройств, входящих в состав электроустановок (п.3)
• Правильный ответ 2: Формирование и использование по назначению документации, указанной в Правилах технической эксплуатации электроустановок потребителей электрической энергии (п.3)
• Ответ 3: Постановку на балансовый учет новых, реконструированных (модернизированных, технически перевооружаемых) электроустановок, нового (модернизированного) оборудования и новых (модернизированных) устройств, входящих в состав электроустановок
• Правильный ответ 4: Консервацию, реконструкцию (техническое перевооружение, модернизацию) электроустановок в части, не относящейся к предмету законодательства Российской Федерации о градостроительной деятельности (п.3)

Вопрос №7:

N.

О)

где Na — число эксплуатируемых соединений;

л(0 — число поврежденных штанг за время наблюдения;

t — время наблюдения.

Штангу считают выдержавшей испытание, если ее показатели не менее установленных в 4.1.2.1.

6.13 Проверку на воздействие тока короткого замыкания (4.1.3.2) осуществляют путем пропускания через нее тока 20 кА в течение 0.5 с.

Проверку на стойкость к динамическому воздействию тока короткого замыкания (4.1.3.3) осуществляют путем завешивания штанги на контактный проводи пропусканием через нее тока 51 кАвтечение 0,05 с.

Штангу считают выдержавшей испытание, если после воздействия тока короткого замыкания 20 кА в течение 0.5 с штанга осталась в исправном состоянии, а после воздействия тока короткого замыкания 51 кА в течение 0.05 с не нарушилась механическая и электрическая связь штанги с контактным проводом.

6.14 При проверке исправности механической блокировки (4.1.1.13) штангу пробуют разложить и зафиксировать в разложенном положении, не подсоединяя контактное соединение крельсу. Далее контактное соединение подсоединяют крельсу ираскладывают штангу. При разложенном положении штанги пробуют отсоединить контактное соединение от рельса. Штангу считают выдержавшей испытание, если штанга не фиксируется в разложенном положении без подсоединения контактного соединения к рельсу и если контактное соединение не отсоединяется от рельса при разложенном зафиксированном положении штанги.

6.15 Электрическое сопротивление контура «токопроводящее звено штанги — контактный проводя (4.1.1.14) проверяют следующим способом.

Штангу завешивают на контактный провод. Собирают схему согласно рисунку 3. Через цепь «контактный провод — токопроводящее звено штангияпропускают постоянный ток / величиной 100 ± 20 А (показания амперметра А). Измеряют напряжение Uвольтметром V.

7

ГОСТ Р 57378—2016

Контактный

Рисунок 3— Принципиальная схема для измерения сопротивления контура «токопроводящее звено — контактный провод»

Сопротивление R. Ом. контура «токопроводящее звено штанги — контактный проводи определяют по формуле

I

Штангу считают выдержавшей испытания, если значение сопротивления не превышает установ-леиноев4.1.1.14.

6.16 Проверку стойкости к механическим воздействиям (4.1.3.4) выполняют методом 102-4.1 по ГОСТ 30630.1.2.

7 Транспортирование и хранение

7.1 Общие требования к транспортированию штанг— по ГОСТ 23216.

7.2 Штанги должны допускать возможность транспортирования воздушным, железнодорожным, автомобильным транспортом и водным путем.

7.3 Хранение штанг осуществляют в упакованном виде, при отсутствии воздействия кислот, щелочей, бензина и других растворителей. Группа условий хранения 2 по ГОСТ 15150.

8 Указания по эксплуатации

Эксплуатацию штанги и техническое обслуживание следует осуществлять в соответствии с руководством по эксплуатации, паспортом на штангу.

Применение штанг регламентируется инструкцией по применению и испытанию средств защиты, используемых в электроустановках .

Испытания перед эксплуатацией на электроустановке

Обязательной процедурой для всех устройств является тестирование повышенным напряжением. При этом его параметры, при которых испытываются образцы для работы на установках свыше 1 и до 110 кВ, превышают линейные в три раза. Для более мощных установок напряжение проверки равно 3-х кратному фазному.

Изолирующие оперативные штанги для напряжения до 1000в обязательно должны соответствовать такому нормативу – на протяжении 5 минут выдержать нагрузку в 2 кВ при тестировании.

Измерительные модификации имеют свои особенности. Проверка штанг изолирующих данного вида для контроля изоляторов под напряжением до 35 кВ выполняется с характеристиками, превышающими в 3 раза линейные показатели и частотой 50 Гц, не менее 5 минут.

Продолжительность срока испытания изолирующих штанг переносных заземлений регламентируется специальной таблицей, в которой указаны значения для электроустановок разной мощности.

Проверка заземлителя контактной сети бесштангового исполнения производится отдельно для каждой части.

Во всех вариантах проверки электрозащитных устройств напряжение должно подаваться методом прикладывания к временному электроду и рабочей части.

Технология испытания

Существует один способ испытаний для этого защитного средства – отделяющие элементы оперативных или измерительных устройств испытывают повышенным напряжением.

Разновидностей изоляционных штанг очень много, соответственно и классов напряжения, где они используются, также много. Поэтому при проведении проверок пользуются специальной таблицей, где указываются все наименования конструкций в зависимости от класса напряжения. Там же указывается периодичность испытательных работ и их продолжительность.

Так выглядит эта таблица:

Методика испытаний изолирующей штанги повышенным напряжением демонстрируется на видео:

Требования к персоналу

Эксплуатацию электроустановок в соответствии с ПТЭЭП должен осуществлять подготовленный электротехнический персонал (административно-технический, оперативный, оперативно-ремонтный, ремонтный персонал). В соответствии с требованиями новых Правил ее эксплуатацию должен осуществлять как электротехнический так и электротехнологический персонал. Вспомогательный персонал – одна из категорий такого персонала (пункт 38 Правил). Уточнено, что если Правилами не установлено применение определенных требований только в отношении одной из категорий персонала (указанных в 1 абзаце пункта 38 Правил), по тексту Правил под электротехническим персоналом понимается также электротехнологический персонал.

При эксплуатации электроустановок потребители должны обеспечить подготовку своих работников, относящихся к категориям персонала, указанным в пункте 38 Правил, к работе в электроустановках, включая проведение с ними обязательных форм работы с персоналом, в соответствии с Правилами работы с персоналом в организациях электроэнергетики Российской Федерации, утвержденными приказом Минэнерго России от 22.09.2020 № 796.

Среди прочих особенностей указанных пунктов Правил уточнена периодичность проведения очередной проверки знаний для электротехнического персонала, непосредственно организующего и проводящего работы по обслуживанию действующих электроустановок или выполняющего в них наладочные, электромонтажные, ремонтные работы или профилактические испытания, а также для персонала, имеющего право выдачи нарядов, распоряжений, ведения оперативных переговоров, – не реже 1 раза в 12 месяцев (пункт 43 Правил). При этом в ПТЭЭП для них эта периодичность установлена – 1 раз в год. Уточним, что требования Правил с указанной периодичностью однозначно дают понять, что для определения времени следующей проверки знаний важен каждый день с последней даты ее проведения.

Такая же ситуация и в отношении периодичности проведения очередной проверки знаний административно-технического персонала, не относящегося к предыдущей группе, а также специалистов по охране труда, допущенных к инспектированию электроустановок. Установлена периодичность – не реже 1 раза в 3 года, вместо 1 раза в 3 года, указанного в ПТЭЭП.

ПТЭЭП содержат требования по проведению инструктажей (противопожарный, по охране труда) и стажировке. При этом в новых Правилах они отсутствуют. Как известно, порядок их проведения для всех работников организации регламентирован Правительством Российской Федерации (Правилами противопожарного режима в Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 16.09.2020 № 1479, а также Правилами обучения по охране труда и проверки знания требований охраны труда, утвержденными постановлением Правительства Российской Федерации от 24.12.2021 № 2464 соответственно).

Изменена периодичность проверки ответственным за электрохозяйство соответствия электрических (технологических) схем (чертежей) фактическим эксплуатационным. Согласно Правилам такое соответствие должно проверяться не реже 1 раза в 3 года с отметкой на них о дате проверки, удостоверенной подписью ответственного (пункт 31 Правил).

Также определена обязанность Потребителя ежегодно до 1 января предоставлять списки работников, имеющих право выполнять переключения в электроустановках, вести оперативные переговоры, подавать и согласовывать диспетчерские и оперативные заявки на изменение технологического режима работы или эксплуатационного состояния ЛЭП, оборудования и устройств в составе электроустановок, а также информацию об ответственном за электрохозяйство и его заместителях (при наличии) в обслуживающую его сетевую (энергоснабжающую) организацию и не позднее чем за 1 рабочий день до ввода в действие изменений в указанных списках или информации (до допуска работников к самостоятельной работе) уведомлять сетевую (энергоснабжающую) организацию о таких изменениях.

В заключение отметим, что в связи с такими существенными изменениями в Правилах технической эксплуатации электроустановок потребителей электрической энергии несомненно следует ожидать корректировки заданий в Перечне вопросов (тестов), применяемых в отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора. По нашему мнению, перечень вопросов по новым Правилам изменится на 80 %.

1.7.77

Не требуется преднамеренно присоединять к нейтрали
источника в системе  и
заземлять в системах  и
:

1) корпуса электрооборудования и аппаратов, установленных
на металлических основаниях: конструкциях, распределительных устройствах,
щитах, шкафах, станинах станков, машин и механизмов, присоединенных к нейтрали
источника питания или заземленных, при обеспечении надежного электрического
контакта этих корпусов с основаниями;

2) конструкции, перечисленные в 1.7.76, при обеспечении
надежного электрического контакта между этими конструкциями и установленным на
них электрооборудованием, присоединенным к защитному проводнику;

3) съемные или открывающиеся части металлических каркасов
камер распределительных устройств, шкафов, ограждений и т.п., если на съемных
(открывающихся) частях не установлено электрооборудование или если напряжение
установленного электрооборудования не превышает значений, указанных в 1.7.53;

4) арматуру изоляторов воздушных линий электропередачи и
присоединяемые к ней крепежные детали;

5) открытые проводящие части электрооборудования с двойной
изоляцией;

6) металлические скобы, закрепы, отрезки труб механической
защиты кабелей в местах их прохода через стены и перекрытия и другие подобные
детали электропроводок площадью до 100 см, в том числе протяжные и ответвительные
коробки скрытых электропроводок.
