Протокол и периодичность прогрузки
Перед началом тестировочных испытаний целесообразно сделать шапку протокола, в который будут заноситься результаты. В документе указываются следующие параметры:
- заданные значения выдержки времени;
- разновидности тестированных расцепителей;
- время срабатывания каждой из исследуемых защит;
- значения тока короткого замыкания и перегрузки;
- время воздействия каждого тока;
- значения тока, при которых прибор срабатывает и остается статичным;
- особенности реакции защит во время испытательных мероприятий.
Если полученные данные соответствуют установленным нормам, прибор рекомендуется ко вводу в эксплуатацию. Если в процессе прогрузочных работ были выявлены неисправности, подготавливают специальный документ, где указывают характер нарушений и рекомендации по их ликвидации в соответствии с ПУЭ.
Периодичность
Правила устройства электроустановок, а также Правила технической эксплуатации электроустановок потребителей никак не регламентируют периодичность проведения плановых тестирований. Однако регулярная прогрузка с постоянными интервалами является целесообразной, так как автоматы имеют свойство вырабатывать свой ресурс со временем. В паспорте или иной документации, прилагаемой к устройству, производитель указывает рекомендуемые интервалы между проведениями испытаний. На производствах такие периоды устанавливает технический руководитель. Чаще всего плановые процедуры рекомендуют проводить каждые три года. Это относится к аппаратам, установленным в производственных электросетях, и используемым для бытовых нужд. Дополнительные проверки проводятся при установке нового оборудования или капитальном ремонте старого.
Источник
Минусы двухполюсных автоматических выключателей
Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:
При одновременном замыкании двух линий происходит пробой кабеля электрическим током.
- Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
- В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
- Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.
Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.
Технологические особенности процесса
При осуществлении прогрузки автоматических выключателей проверяется уровень защиты (электромагнитной и тепловой). Для осуществления процедуры инженеры изучают техническую информацию об устройстве, в частности — параметры время-токовых характеристик срабатывания. Так, для проверки электромагнитной защиты подается восьмикратный ток 48, а тепловой — трехкратный 18. В первом случае время включения автомата должно составлять не более 0,01 сек., во втором — 3-80 сек. Если во время прогрузки он не срабатывает на протяжении указанного времени, это позволяет свидетельствовать о неисправности.
Во время проверки необходимо соблюдать следующие условия:
- автомат должен находиться строго в вертикальном положении;
- устройство необходимо полностью отключить от электросети;
- частота сети, при которой проводится проверка, должна находиться в диапазоне 50 Гц (±5 Гц).
Периодичность проверки оборудования определяется в соответствии со стандартами завода-производителя. Однако, как показывает наш практический опыт, поломки обычно случаются намного раньше. Поэтому рекомендуем проводить прогрузку автоматических выключателей не реже одного раза в 2-3 года. Это даст возможность избежать различных негативных последствий, которые спровоцированы поломками и неисправностями устройств.
После проведения прогрузочных мероприятий все данные испытаний заносятся в протокол, а при обнаружении нарушений в работе дополнительно составляется дефектная ведомость. В последней указывается перечень неполадок и рекомендации по их последующему устранению.
Испытания предполагают проведение проверки на соответствие параметрам, задающихся электроустановкам самим производителем. Главная цель мероприятий по проверке — обозначить, насколько оборудование соответствует установленным характеристикам. Среди них: — обеспечение полной и безоговорочной безопасности, а именно — предотвращение поражения током от электрической установки работника данной сферы, исключение возможности короткого замыкания; — гарантия защиты электрической сети от разного рода перегрузок, неисправностей технологического характера, защитных повреждений.
Автоматический выключатель будет обеспечивать защиту от поражения током при условии гарантии отключения от питания участка электроцепи, зависящего от замыкания.
Опорные вопросы при проверке автоматических выключателей:
- количество автовыключателей;
- необходимость проверки в ходе рабочего периода;
- периоды повторных проверок;
- строгая договоренность о месте проведения проверки: на территории заказчика или с предоставлением лаборатории;
- каковы поэтапные шаги, если вдруг оборудование не прошло поверку;
- необходимость резервных автоматических выключателей.
Монтажные тонкости выключателей
Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.
Монтаж автоматических выключателей – на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения
Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:
- прибор должен соответствовать исполнению под текущую схему;
- корпус автомата не имеет деформаций и повреждений;
- рычаг включения/отключения чётко срабатывает в режиме ручной активации.
Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.
Соединение с проводниками сети
Присоединение медных проводников, имеющих сечение 16 – 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).
Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.
Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм
Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.
Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы
Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки
Нюансы расстановки и крепежа
Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.
Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм
Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.
Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.
По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.

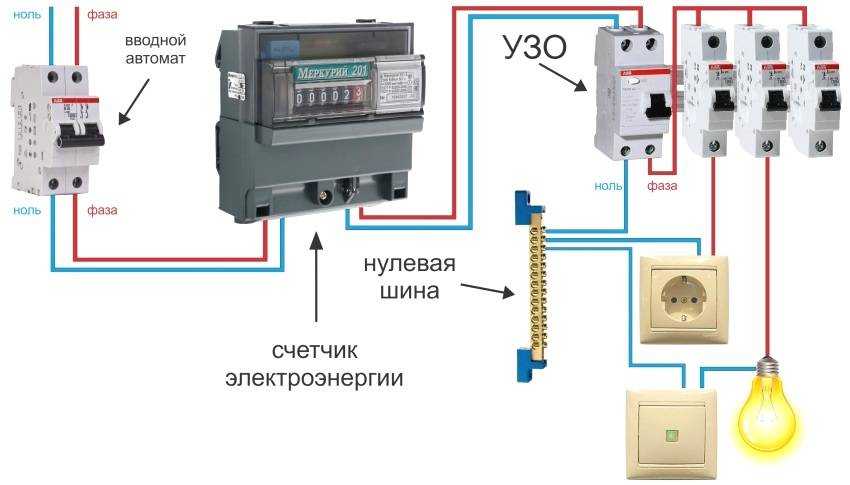

Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.
Устройство и принцип работы
Устройство автоматического выключателя Двухполюсный автоматический выключатель изготавливается в виде пластикового корпуса, оснащенного снаружи контактами и ручкой для выключения/включения. Рукоятка соединяется со взводом, который обеспечивает движение силовых контактов. Они замыкаются по повороту ручки на «Вкл». Герметичный корпус не дает просочиться внутрь пыли и влаге.
Рабочие узлы расположены внутри. Это два расщепителя – электромагнитный и тепловой, отвечающие за остановку прибора в случае повреждения сети. Устранение возгораний обеспечивает дугогасительная камера. Газы горения выводятся из внутренней части через специальный канал. Для подключения нужно поставить в клеммы защищенные провода и зажать их винтом.
Принцип работы
Принцип работы автомата Дифавтомат с двумя полюсами функционирует по принципу электромагнитной индукции. Измерительный трансформатор-датчик реагирует на различия токов, которые имеют вводной и выводной кабель. Таким образом прибор контролирует протекание дифференциального тока, выключая электроцепь при ненормальных показателях.
Обмотки трансформатора конструируются по типу встречного включения, причем, каждая генерирует собственный магнитный поток в сердечнике. При равности потока ток вторичной обмотки будет нулевым. Наличие в сердечнике магнитного потока активирует появление тока вторичной обмотки, что способствует срабатыванию механизма защиты.
Конструкция двухполюсного автоматического выключателя
Двухполюсный автомат состоит из двух однополюсных выключателей, соединённых в общую конструкцию. Такое соединение выполняется при помощи более длинных заклёпок, чем в обычном автомате.
Кроме того, между половинками аппарата имеется специальная пластиковая пластинка, отключающая второй автоматический выключатель при срабатывании первого.
На задней стороне корпуса имеются специальные углубления и защёлки для крепления устройства на DIN-рейку. Для одновременного включения и отключения обоих полюсов ручки включения соединяются вставленной в них проволокой или пластиковой накладкой.
Полезные советы
Если запуск электрооборудования был вызван коротким замыканием, то без устранения причины поломки восстановить электричество не получится. Зачастую проблема случается при повреждении какого-нибудь бытового прибора, поэтому, чтобы вернуть все на свои места, достаточно отсоединить вышедшее из строя устройство от сети, а затем повторно запустить выключатель. При успешном выполнении такой задачи система должна снова заработать. А если этого не произошло, значит, придется обратиться за помощью к специалистам и определить первоначальный источник поломки.
Столкнувшись с проблемой частых отключений защитных элементов, не нужно спешить покупать новый прибор с более высокими показателями силы тока — проблема от этого не исчезнет. Ведь на этапе монтажа выключателей учитывается площадь поперечного сечения провода, поэтому чрезмерно высокий ток не появится в проводке.
Для определения причины поломки и дальнейших действий следует вызвать специалиста, но не пытаться сделать все своими руками. В большинстве случаев самостоятельные действия не дают никаких хороших результатов, а иногда и приводят к плачевным последствиям.
К сожалению, пожарные ситуации возникают слишком часто, и зачастую к ним приводит халатность потребителей, которые не соблюдают основные правила обращения с электроприборами и электричеством в целом. Но намного разумнее предупредить последствия пожара, чем потом горько жалеть о случившемся.
И если в недалеком прошлом защиту от коротких замыканий и перегруза осуществляли классические предохранители из фарфора со сменными вставками, а также пробки, то сегодня это решается с помощью автоматизированного оборудования. Выбирая такой элемент, нужно заранее ознакомиться с его техническими характеристиками и совместимостью с конкретной цепью. Качественный автомат защиты сможет спасти бытовые приборы от повреждения, а жилище от пожарной опасности.
Для чего нужны двухполюсные автоматы

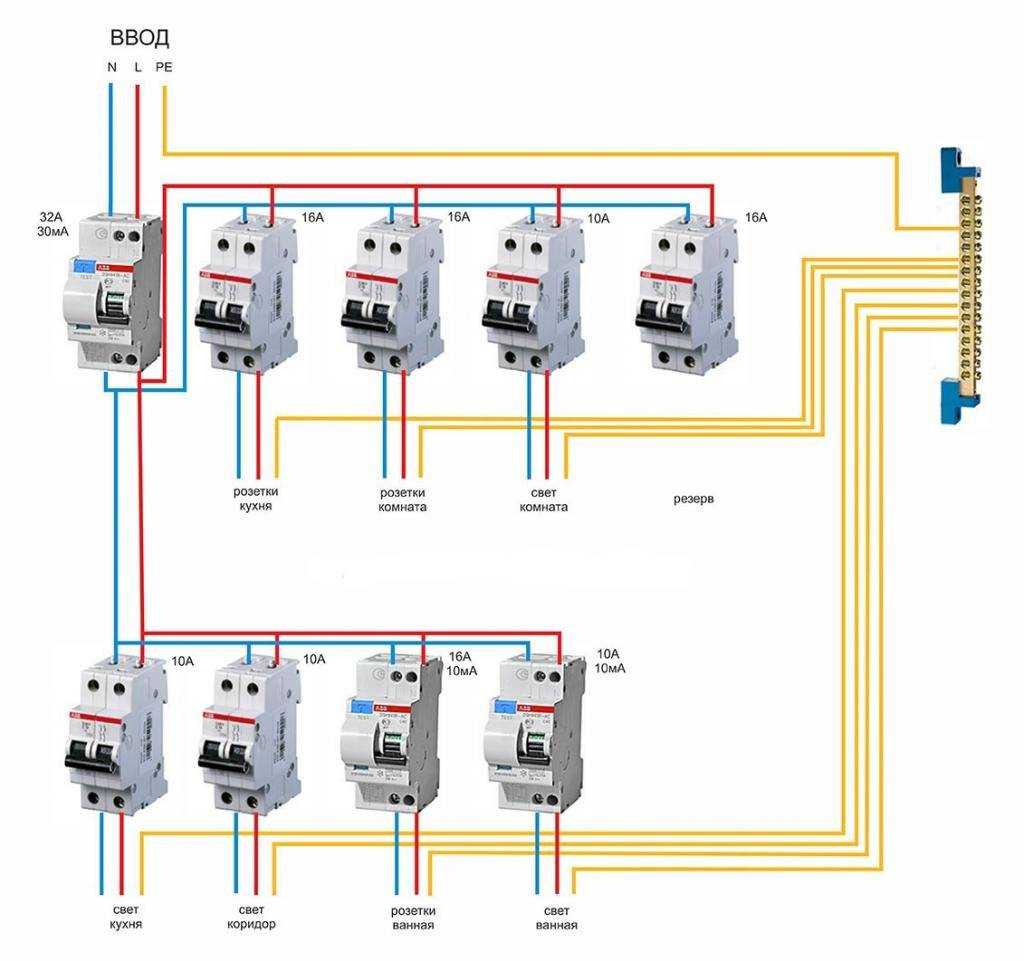

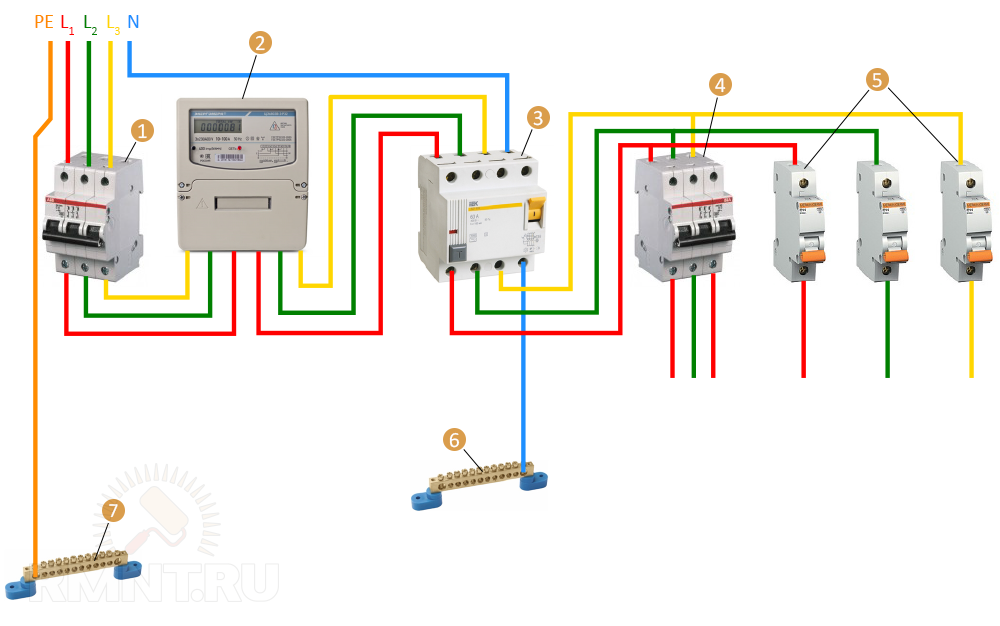

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции.
При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты.
При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются.
Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение.

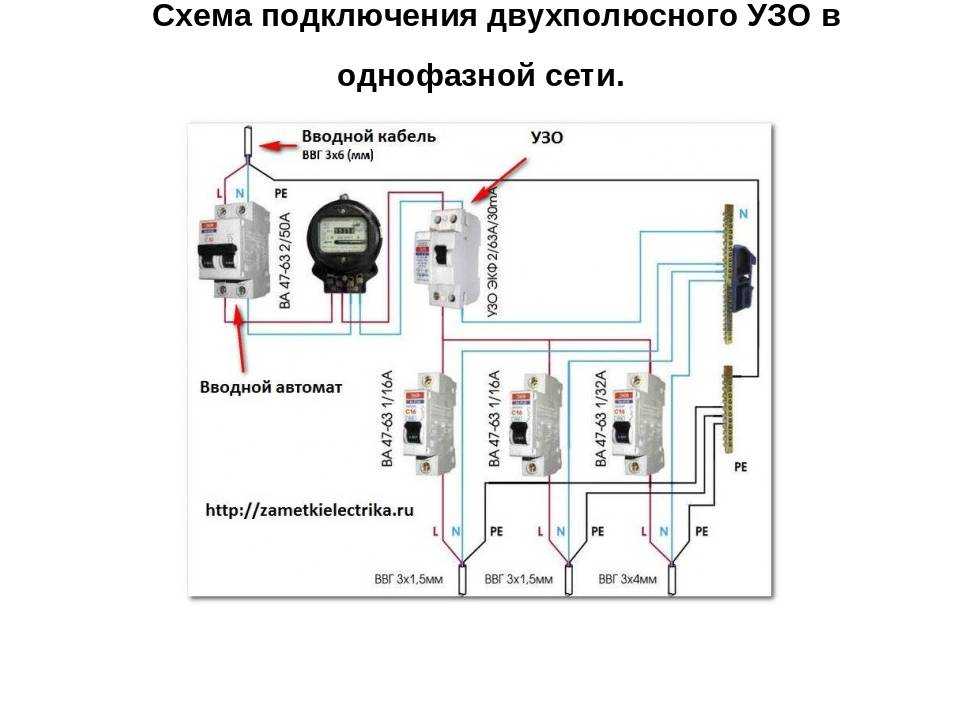

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт.

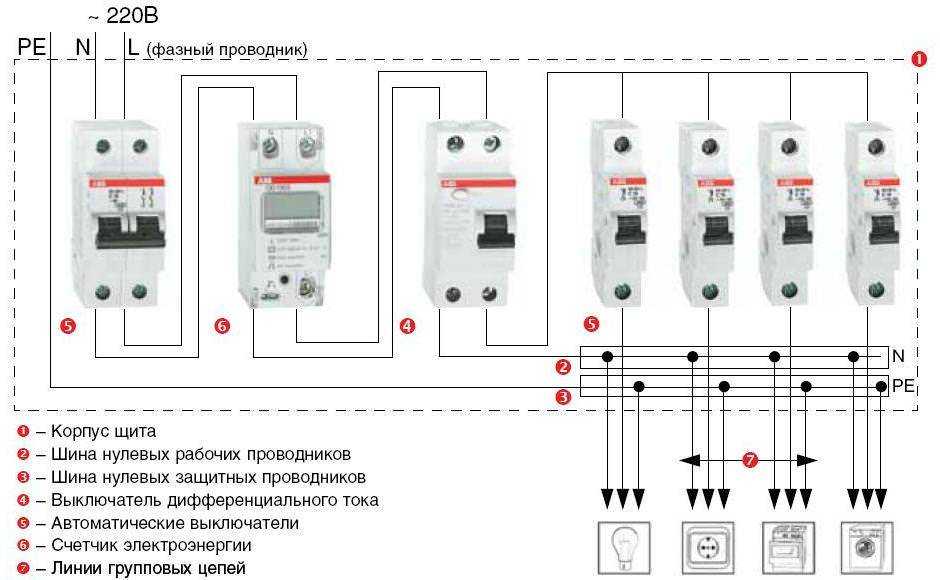

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

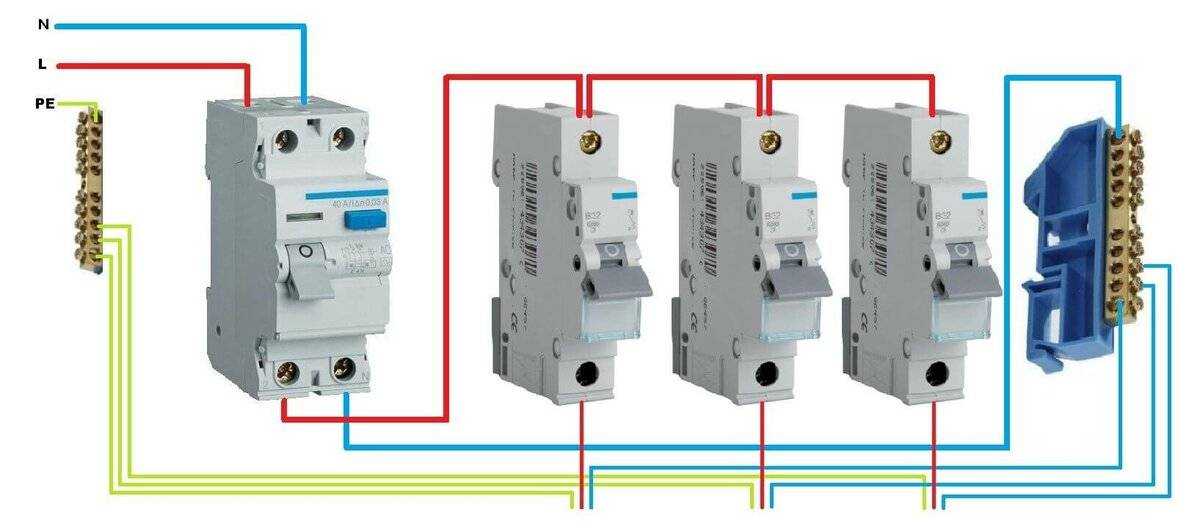

Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка. Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse
Читайте дополнительно: Примеры смет на электромонтажные работы
Как работают автоматические выключатели
Работа автоматического выключателя в различных режимах происходит по простому принципу.
Нормальный режим
Во время взвода рычага управления выключателем приводится в движение механизм взвода и расцепления, тем самым осуществляя коммутацию силовых контактов. После коммутации ток протекает от питающего провода или кабеля, подключенного к винтовому зажиму. Через этот зажим по контактам проходит ток, причем сначала по неподвижным, а затем и по подвижным.
Вам это будет интересно Особенности независимого расцепителя
Короткое замыкание
В данном режиме электромагнитный расцепитель автоматического выключателя должен произвести мгновенное отключение нагрузки. Принцип действия заключается в следующем: при значительном превышении номинального показателя, протекающего через обмотку электромагнита, возникает мощное магнитное поле, которое тянет вниз якорь с подвижным контактом.
Последствия КЗ
Якорь в свою очередь надавливает на рычажок спускового механизма, в результате чего происходит отключение нагрузки.
Перегрузка
За защиту от перегрузки отвечает тепловой расцепитель. Принцип работы данного расцепителя заключается в следующем: когда энергия, протекающая через биметаллическую пластину, становится равной или больше установленного значения, пластина нагревается и постепенно изгибается.
Обратите внимание! Достигнув определенного угла изгиба, она надавливает своим кончиком на рычажок спускового механизма. Таким образом автомат отключается

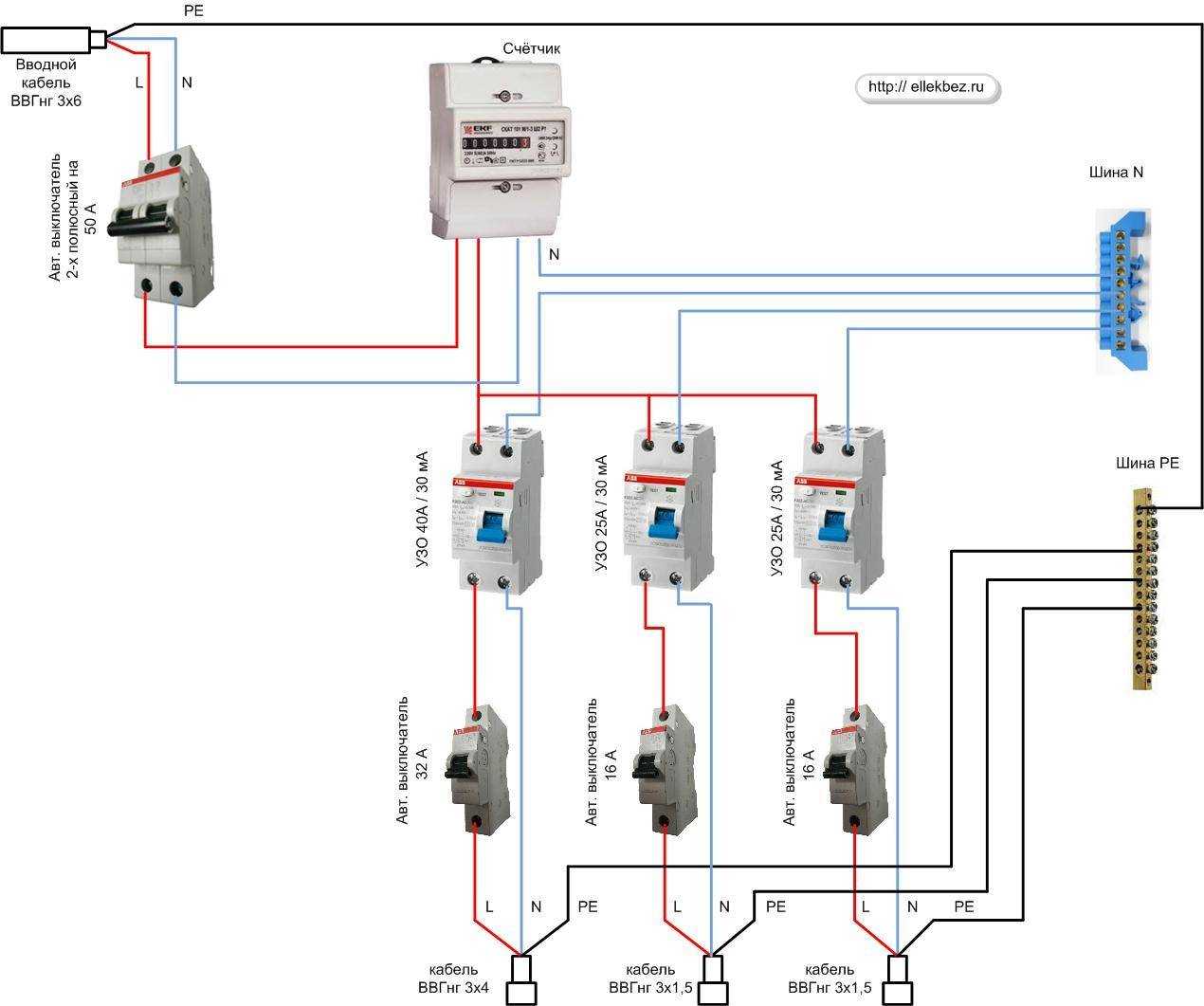

Описание вводного автомата
Стоит начать с того, что автомат двухполюсный вводный – это несколько неверное название устройства. Правильно прибор называется «вводный автомат». А если говорить о профессиональном наименовании прибора, то звучит оно «как вводный автоматический выключатель»
Также важно добавить, что эти устройства отличаются не только повышенным током, но и большим ПКС по сравнению с другими приборами. Причина заключается в близком расположении объекта к подстанции
Стоит отметить, что существуют разные схемы подключения, в зависимости от которых в проводке могут применяться не только двух-, но и трех- и четырехполюсные автоматы. При этом цена будет такой же, как и на другие двухполюсные автоматы с такими же показателями.
В чем разница?
Предназначение однополюсника отключать только одну линию.
Двухполюсным автоматом:
- Контролируются рабочие процессы на 2 линиях.
- Сравнивается электронный поток.
- Определяется соответствие значений с нормативами.
Как только показатель превышает норму происходит срабатывание аппарата. Цепь разорвется полностью, ток прекратит поступать, в отличие от выключателя с одним полюсом.
Если подключены независимые однополюсные приборы при возникновении неполадки в сети отключится только одно устройство. Напряжение сохранится в неисправной цепи, так как будет включен аппарат проводка может загореться.
Выключатели играют общую защитную роль, но у них есть разница в расцепителе. Двухполюсник обладает таким элементом, который выключает обе части, когда срабатывает автомат или механически поворачивают ручку.
В квартирах с одноконтурной цепью не нужны сложные автоматы, так как там нет сложного оборудования с разными сегментами, которым требуется одновременная защита. Когда в доме устанавливают приборы, не подходящие по разным причинам для общей сети, понадобится многополюсник.
Основные характеристики автоматических выключателей
К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:
- Количество полюсов
- Рабочее напряжение
- Класс токоограничения
- Номинальный ток
- Отключающая способность (ток короткого замыкания)
- Время-токовая характеристика
Количество полюсов
Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.
Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.
Рабочее напряжение
Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.
Класс токоограничения
Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.
Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.
Номинальный ток (In)
Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.
Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:
I = P/U
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.
В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.
Отключающая способность
Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.
Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.
Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.
У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.
Время-токовые характеристики отключения
Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.
Существует несколько типов время-токовых характеристик, в зависимости от назначения.
На практике распространение получили только три типа – B, C, D.
- Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
- Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
- Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.
Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.
В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас
Сферы использования прибора
Мы рассмотрели разновидности двухполюсников. Но как их применяют на практике? Как и у любого другого прибора, у автоматических выключателей есть определенные сферы применения. Первый и наиболее распространенный способ использования двухполюсных автоматов в настоящее время – в качестве вводного аппарата защиты. Широкое применение они получили после того, как появилась необходимость отключать не только один нулевой провод, но еще и фазу. Разумеется, основным преимуществом такого типа использования прибора стала высокая мера электрозащиты при ведении ремонтных работ, к примеру.
Однако существуют и некоторые минусы, которые возникают вследствие использования именно двухполюсников. Во-первых, они стоят дороже, а во-вторых, они занимают больше места в щитовой. Стоит отметить, что именно габариты очень часто не дают использовать двухполюсник в малых щитовых. Для решения этой проблемы были изобретены современные аппараты защиты, которые выполняют те же функции, но при этом занимают лишь один модуль. Некоторые относят к недостаткам то, что для питания таких приборов необходимо использовать проволочные перемычки. Тем не менее двухполюсные выключатели надежно защищают цепь от сверхтока, поэтому к их установке нужно подойти со всей серьезностью.
