Отличия импульсного блока питания от обычного трансформаторного Схема трансформаторного стабилизированного источника питания.

Традиционный «трансформаторный» блок питания строится по схеме: трансформатор — выпрямитель с фильтром — стабилизатор выходного напряжения (может отсутствовать). Схема несложна и отработана годами, но у нее есть существенный недостаток – при увеличении мощности опережающими темпами растут габариты и вес.

В первую очередь растут размеры и масса трансформатора. Для повышения тока надо увеличивать сечение обмоток, но главный вклад в массогабаритные характеристики вносит сердечник. Не вдаваясь в физические подробности, можно отметить, что эту проблему можно обойти, увеличив частоту, на которой происходит трансформация. Чем выше частота, тем меньшим сердечником можно обойтись. Не зря в авиации и кораблестроении используются электросети на частоту 400 Гц. Многие элементы получаются гораздо легче и компактнее. Но в быту негде взять повышенную частоту. 50 Гц в розетке – все, что доступно потребителю. Поэтому блоки питания на большие токи строят по другому принципу. В них переменное напряжение сети выпрямляется, а затем из него «нарезаются» импульсы более высокой (до нескольких десятков килогерц) частоты. За счет этого трансформатор получается маленьким и легким без потери мощности. Это главное, чем отличается любой импульсный блок питания от обычного.

Еще один источник повышенных размеров и габаритов – стабилизатор. В традиционных БП применяются линейные стабилизаторы. Они требуют повышенного входного напряжения, а разница между входом и выходом, умноженная на ток нагрузки, бесполезно рассеивается. Это ведет к дополнительному увеличению массы трансформатора, который должен обеспечивать необходимый бесполезный запас по мощности, а также требует больших и тяжелых теплоотводящих радиаторов. В ИИП это делается по другому принципу. Напряжение стабилизируется методом изменения ширины импульсов. Это позволяет повысить КПД и не требует отвода излишнего тепла в таком количестве.

В видео-сравнение линейного и импульсного блоков питания.

К недостаткам импульсников можно отнести усложненную схемотехнику и повышенные требования к надежности элементов. Эти минусы сходят на нет с ростом мощности. Считается, что для выходных токов до 2..3 ампер подходят трансформаторные блоки с линейными стабилизаторами, а чем выше нагрузка, тем ярче начинают проявляться преимущества ИИП. При токах от 10 А обычно о трансформаторных БП речь уже не идет.

Схема.

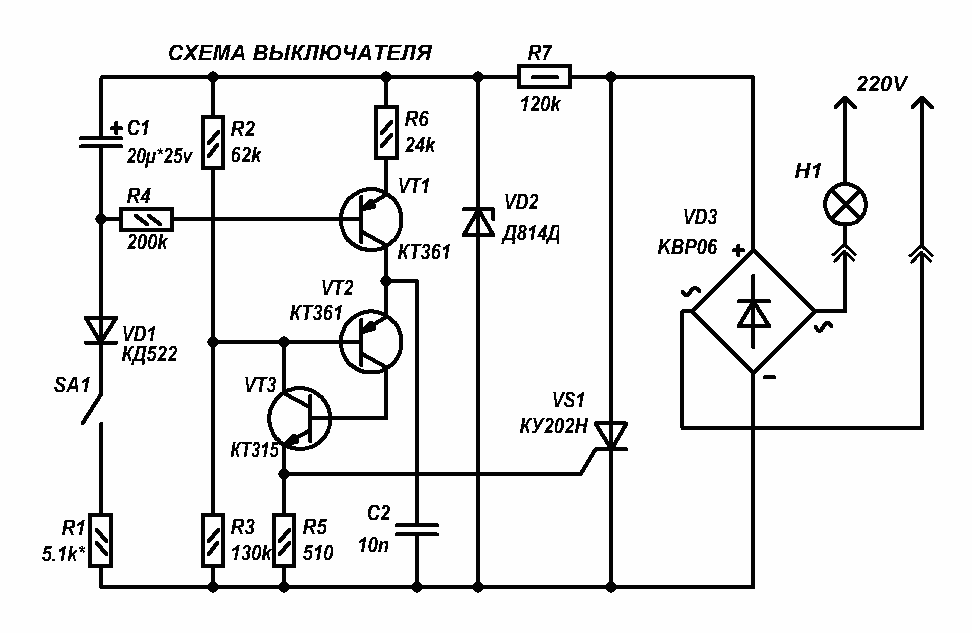

Предлагаемая схема пуска подает напряжение на лампу с плавным нарастанием в течении 2-3 секунд. Это намного уменьшает вероятность перегорания лампы из-за броска тока через холодную нить. Срок службы галогенных ламп и обычных ламп накаливания, благодаря этой схеме запуска, увеличивается в несколько раз.
В эту схему так же введена задержка выключения нагрузки, обеспечивающая плавное уменьшение яркости свечения до полного погасания в течении 8-12 секунд. То есть при выключении схемы выключателем SA1, яркость свечения ламп начинает плавно убывать до нуля за 8-12 секунд.
Достоинством схемы является ещё и то, что она подсоединяется вместо штатного выключателя или пакетника, нет дефицитных деталей, и для управления лампой (лампами), можно использовать низкоточные малогабаритные выключатели.
Идея собрать такую схему пуска возникла у меня тогда, когда мне надоело довольно часто менять перегоревшие галогенные лампы в люстре. Люстра была рассчитана на шесть маленьких галогенных ламп по 50 Вт каждая.
Копаясь в литературе, наткнулся на статью в ВРЛ про сенсорный выключатель на тиратронах МТХ-90.
Схему решил упростить, в результате чего получилась простая схема, которую Вам и предлагаю.

По прошествии времени, я уже и не помню, когда последний раз менял лампу в люстре. Ещё после выключения света, яркость в люстре убывает постепенно в течении 10-12 сек. Свет выключается плавно, как в театре, что тоже довольно приятно.

Варианты схем

В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.

При отсутствии клеммников провода спаиваются.

Чаще всего на производствах используется одна из трех схем:

• туристорная;
• симисторная;
• специализированная (обычно микросхема КР1182ПМ1или DIP8).

В сети 220 В

Самая простая схема плавного включения ламп туристорная.

Для самостоятельного изготовления требуются:

• лампа накаливания;
• 4 диода (для создания выпрямительного моста);
• туристор;
• конденсатор (10 мкФ);
• 2 резистора (один из них переменной емкости).

Время включение определяет переменное сопротивление.

В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.

Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет

Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее

Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.

Используется:

• дроссель;
• 2 резистора;
• конденсатор;
• диод;
• симистор.

По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.

Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.

Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.

При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.

Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.

Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.

После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

При напряжении 12 В

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.

Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).

Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.

Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.

Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.

Детали и настройка

Сопротивление гасящего резистора R5* (гасит ток, протекающий через светодиод) подбирается экспериментально. Для этого можно применить переменный резистор на 2-3кОм включенный вместо R5.

Выставляем ручку резистора в положение с максимальным сопротивлением, подаем на схему питание, а на ее вход — постоянное напряжение от другого блока питания, чтобы схема сработала и реле обесточилось.

Вращая ручку переменного резистора нужно добиться достаточно яркого свечения светодиода VD4 в момент когда транзистор VT2 закрыт и питание на светодиод идет через обмотку реле К1.

Потом этот резистор отпаиваем и измеряем его сопротивление, устанавливаем в схему постоянный резистор с таким же сопротивлением.

Еще один вариант — примерный расчет по формуле на основе закона Ома:

R_резистора = (U_питания — U_светодиода) / I_светодиода.

• R — сопротивление, в Омах.
• U — напряжение, в Вольтах,
• I — ток, в Амперах.

Примем что питание схемы защиты у нас 22В, а рабочее напряжение светодиода — 2,5В с током 15мА:

R = (22В — 2,5В) / 0,015А = 1300 Ом.

Поскольку ток через светодиод в схеме будет протекать также через обмотку реле, то свечение будет менее ярким если бы вместо реле был просто проводник, но этого достаточно для индикации состояния

Важно чтобы ток через светодиод не превышал ток срабатывания/отпускания реле

Печатные платы проектировал по старинке:

Рис. 2. Разводка печатной платы карандашом и расстановка компонентов.

В результате мною было изготовлено два экземпляра данного устройства (2+2 канала), вот что получилось:

Рис.3. Готовые устройства задержки включения и защиты акустических систем.

Теперь о том как нужно эту схему подключать к усилителю НЧ и акустическим колонкам:

Приступить к наладке схемы нужно обязательно с подключенным усилителем низкой частоты (УНЧ) и акустическими системами (АС)!

Конденсатор С1 заряжается через общий провод, ток с которого идет через АС и УНЧ, а потом через резисторы R1 и R2.

Без АС и УНЧ схема не заработает так как должна работать. Если к схеме не подключить ни АС, ни усилитель мощности, то конденсатор С1 будет очень долго заряжаться через цепочку: R3 + переход Б-Э транзистора VT1.

Испытать схему можно и без АС и без усилителя НЧ. Делается это так:

1. Вместо АС временно подключаем по резистору на 200-300 Ом (мощностью 2-5Вт)
2. К контактам, что подключаются к усилителю, также ставим такие же резисторы на 200-300 Ом.
3. Включаем схему, через несколько секунд должно щелкнуть реле (конденсатор С1 зарядился через резисторы которые мы подключили к входу вместо усилителя).
4. Подавая положительные и отрицательные постоянные напряжения 10-20В с внешнего блока питания на резисторы, которые подключены вместо усилителя НЧ, можно убедиться в работоспособности защиты от попадания постоянного напряжения на выходе усилителя, реле должно отключить резисторы, которые мы включили вместо АС.

Я разместил платки в корпусе усилителя как можно ближе к платам УМЗЧ и выходным клемам АС (на задней панели), это нужно чтобы максимально сократить длину соединительных проводников от УНЧ к защите и к клеммам для подключения АС.
