Основные характеристики
Обзор конструкций показывает, что все они имеют конструктивные отличия, но принципов работы у них два:
| Вид | Описание |
|---|---|
| Орбитальные | Движение режущей части происходит по кругу. Неподвижно закрепленную деталь обхватывает инструмент и проворачивается. Требует большого свободного пространства для работы аппарата. Борозда постепенно углубляется до полного окончания реза. Используется для резки специального материала в смонтированном трубопроводе. |
| Стационарные | Предполагается наличие специального станка. Устройство установлено стационарно, а вращается только деталь. Справляется с существенными диаметрами изделия. Метод используется при производстве большого объема материала. |
Аппараты различаются следующими параметрами:
- Типом привода.
- Весом и габаритами.
- Принципом работы.
- Конструктивными особенностями.
- Функционалом.
- Областью использования.
- Показателем производительности.
- Материалами изготовления.
В промышленных целях применяются устройства с немеханическим принципом работы:
- Лазерные. Применяются специальные станки с ЧПУ. Выполняют основную задачу — с высокой скоростью осуществляют точное резание под различными углами.
- Плазменные. Чаще всего используют автоматический станок с ЧПУ, который действует совместно с ПО. Быстро и качественно раскраивают и делают фигурную резку изделий из разных сплавов.
- Кумулятивные. В основе лежит применение одноименной струи, которая участвует в предстоящем действии. Применяется для работы со стальными элементами, диаметр которых достигает отметки в 1500 мм, при толщине 30 мм и менее.
Изготовители ножниц
Чтобы выбрать наиболее качественную модель инструмента, стоит рассмотреть продукцию от известных производителей, которой пользуются профессиональные строители и сантехники. Часто применяются ножницы фирм Kraftool и Henco. Они используются строителями чаще, так как являются надежными инструментами, которые произведены компаниями, специализирующимися на подобной продукции.
Ножницы для полипропиленовых труб д 50 с товарным знаком KRAFTOOL создаются для людей, профессионально занимающимися установкой и ремонтом водопроводных систем. Если нужны ножницы для постоянной или периодической работы, то следует выбирать продукцию этой марки.
При выборе можно обратить внимание и на изделия Henco. Они также являются известными среди людей, часто устанавливающих водопроводные системы
Как выбрать подходящий инструмент
При выборе трубореза учитывают следующие факторы:
Стандартные ножницы, пистолеты выбирают для резки ПП труб диаметром до 40 мм включительно, используемых в водопроводных магистралях. Если планируется постоянно резать трубы большего размера, для этих целей подбирают ручной роликовый труборез.
Большинство недорогих китайских и отечественных труборезов имеют корпус из бюджетных материалов — силумина (сплава алюминия с кремнием), дюралюминия, отличающихся низкой прочностью и пластичностью. Реже встречается резаки из стали, и хотя они имеют более высокий вес, вероятность их неподлежащего ремонту повреждения намного ниже, чем у легких алюминиевых сплавов
Поэтому практичнее приобретать инструмент из легированной инструментальной стали.
Также при покупке следует обратить внимание на толщину ножа. Дело в том, что при резке тонким лезвием повышается вероятность его ухода в сторону и получения среза с углом, отличающимся от 90 градусов.
Лучший материал выполнения лезвия — нержавеющая сталь с высоким коэффициентом твердости, его кромка обычно имеет вид тупого угла с острием посередине.
Инструмент должен иметь удобную опору с шириной губок по разные стороны от прорези около 15 мм
Дело в том, что именно на такую глубину труба обычно погружается в фасонные детали при пайке, то есть сделав точную отметку ее длины и подведя риску к краю опорной площадки, получают после обрезания точный размер заготовки с учетом глубины ее погружения после пайки.
Хотя рез ножницами с храповым механизмом происходит дольше, ими проще обрезать заготовку точно под углом 90 градусов — нож постепенно подводят к оболочке и придавливают ее к упору, отслеживая точное расположение под прямым углом, а после этого нажимают на ручки, начиная рез. В пружинной модификации рез проводят сразу одним движением руки и при малейшей ошибке его невозможно исправить, часто угол среза будет отличаться от 90 градусов.

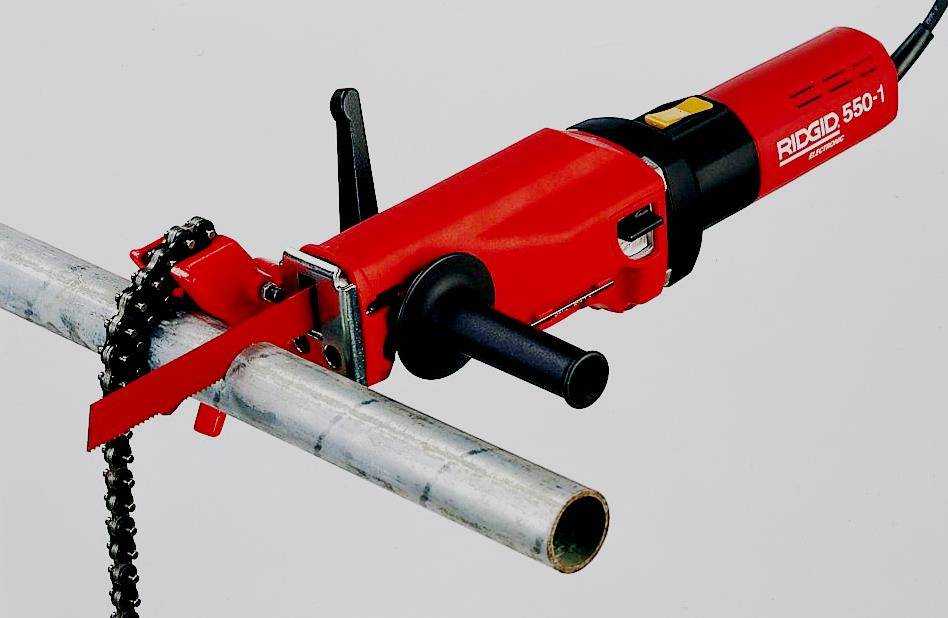

Рис. 8 Резка сабельной пилой
Преимущество моделей с храповым механизмом состоит в прикладывании меньшего усилия, то есть любую подходящую по размерам трубу можно обрезать одной рукой. Если используется пружинные приспособления, для обрезания деталей в 25 мм и более приходится прикладывать усилия двух рук. Поэтому некоторые мастера приобретают два типа ножниц — пружинные для скоростной резки труб одним движением в 16, 20 мм и храповые модификации для обрезания 25, 32 и 40 мм заготовок.
При покупке приспособления лучше взять образец ПП трубы диаметром 40 мм с собой — в некачественно выполненном инструменте деталь не всегда помещается или нормально ложится в полукруглые направляющие.
Не следует выбирать инструмент со слишком маленькими ручками — им неудобно работать, а из-за короткого рычага потребуется прикладывание большего усилия
Резак лучше подбирать по размерам своей ладони, он должен удобно лежать в руке и иметь рельефную с антискользящим покрытием (прорезиненную) ручку.
Ножницы являются профессиональным инструментом, поэтому при выборе обращают внимание на производителя. На рынке неплохо зарекомендовали себя бренды Rems, Gross, Valtec, Rothenberger, Milwaukee, многие мастера отмечают отличное соотношение цены и качества в турецкой продукции.
Любые заводские приспособления для резки полипропиленовых труб относят к профессиональному инструменту, их покупают специалисты, занимающиеся монтажом водопроводных и канализационных систем в больших объемах
Если позволяют финансовые средства, лучше приобрести электроинструмент — это позволит сэкономить рабочее время и физические силы, что в конечном итоге окупит его более высокую стоимость.
Покупая ножницы, особенно китайского производства, не следует слишком доверять указанным в инструкции трубным параметрам, с которыми они могут работать. Реально все китайские ножницы могут обрезать трубы размерами до 25 мм включительно, для раскроя 32 или 40 мм заготовок потребуется более дорогой и прочный инструмент (в китайских часто ломаются алюминиевые ручки, пружины возвратного механизма).
Рис. 9 Устройство храповых ножниц
Виды
Существуют разные ножницы для пластиковых труб, отличающиеся конструкцией, принципом функционирования и областью использования. Модели, используемые в бытовых целях для ремонта дома, как правило, управляются вручную и имеют доступную стоимость. Модели, предназначенные для резки труб водоснабжения и отопления, функционируют на электрическом приводе.
Прецизионные
Их конструкция проста, мастер для работы использует только одну руку, что облегчает процедуру. Главная задача подобного инструмента: разрез полипропиленовых и пластиковых трубопрокатов, диаметром от 2.5 мм до 42 мм. Однако продаются также специальные модели, которые подходят для труб с диаметром до 70 мм.
Нож изготавливается из легированной стали, что придает дополнительную прочность, а его острая заточка гарантирует получение идеального отреза. Инструмент с трещоточным механизмом лучше всего подойдет для бытовых целей.
Ножницы для труб из пластика применяются также для армированных и металлопластиковых трубопрокатных изделий. Основное отличие состоит в применяемом материале резца. Инструмент, предназначенный для полипропиленовых труб, обладает стальной разновидностью с мелкими зубцами, которые обеспечивают максимально плотный захват.
Выбирая прецизионное оборудование, акцентируйте внимание на следующие моменты:
- острота резака и возможность его замены, если планируется использование в течение длительного периода;
- комфорт при работе: мягкость хода (может быстро натереть ладонь при механической нагрузки) и удобство размещения (не должен скользить).
Роликовые
Самые простые типы представляют собой крюк, на внутренней стороне которого расположены подвижные ролики. В процессе разрезания пластиковая труба медленно проворачивается по этим роликам, в следствии чего происходит надрез. Пружина и усилие, прикладываемое рукой, обеспечивают приближение и отдаление резца.
В отличие от прецизионных, роликовые ножницы задействования двух рук, т.к. необходимо придерживать не только их, но и клапан, который выдвигает нож. Данное устройство делает аккуратный разрез и не так сильно сжимает трубу, как прочие виды.
Главная трудность в процессе резки: необходимость удержания в перпендикулярном положении. Если нарушено это требование, результатом станет неисправность ножа.
С храповым механизмом
Подобный тип является усовершенствованной и соответственно, более дорогой версией роликовых ножниц. Храповый механизм предоставляет возможность более удобного использования и отсутствия необходимости прикладывания ощутимого нажима. Это во многом достигается из за наличия рейки для нарезки и упора.
Опора в инструменте широкая, она необходима для надежного закрепления колена. Это устраняет потребность следить за тем, чтобы труборез располагался ровно и перпендикулярно.
Соответственно, наличие упора снижает вероятность случайной смены положения, повреждения и получения неровного среза. Лезвие ножниц для труб из пластика очень острое, что позволяет ему скользить максимально мягко.
Аккумуляторные
Инструментарий работающий от аккумулятора представляет собой улучшенную версию ручного устройства. Мастеру, осуществляющему процедуру, не надо прикладывать усилия, т.к. лезвие и элементы для фиксации начинают работать от аккумулятора.
Труборез с электрическим мотором, способен осуществить максимально равномерный отрез и обладает большой скоростью произведения работ. Благодаря высокой скорости резки, это приспособление считается профессиональным оборудованием и применяется рабочими для прокладывания протяженных магистралей для водоснабжения или отопления.
Их эксплуатация проста: в специальном фиксаторе размещают область трубы, которую нужно разрезать, затем активируется мотор, после чего работа выполнена.
Гильотина
В качестве профессионального оборудования, помимо аккумуляторного трубореза, также используются ножницы – гильотины. Они не требуют прикладывания усилий и гарантирует быструю и ровную резку труб, поэтому применяются для прокладывания сетей большой протяженности. Подходят для больших труб с диаметром от 60 мм до 360 мм.
Ознакомиться с видео
Также для сравнения отдельно стоит отметить, что на производстве часто используются станки – гильотины. В них закрепляется труба, на нее сверху направляется лезвие (оно остро заточено и на него нанесено тефлоновое покрытие для лучшей производительности). Такие станки могут иметь электрический или механический двигатель, который осуществляет запуск режущей части.
Правила эксплуатации и ухода
Как и любой инструмент, труборез будет нормально и долго функционировать, если пользователь соблюдает правила его использования:
Инструмент нельзя перегружать. Он должен работать при той нагрузке, на которую рассчитан.
Заготовку нужно зажимать в труборезе надежно, но без чрезмерной жесткости
Перетяжка грозит искривлением линии.
Следует периодически проверять остроту режущих элементов, в случае надобности сразу их заменять.
Особое внимание уделять контролю над состоянием электрошнуров и вилок трубореза. В случае их повреждения производить ремонт или замену.
Храниться инструмент должен в теплом и сухом месте.
Крепежные детали для труб и правила по их применению
Выбор крепежей
На завершающем этапе трубы необходимо закрепить и для этого используют специальные крепежи. Для правильного выбора необходимо учитывать принцип установки, материал и использования труб. Существуют следующие особенности в выборе крепежных деталей:
- для крепления труб, диаметр которых не больше 40 мм, применяют крики из пластика;
- трубы с большим диаметром лучше крепить с использованием специальных подвесов и кронштейнов;
- при вертикальном креплении используют хомуты. Промежутки между этими крепежами должны быть больше 3 метра;
- если трубы будут использоваться при условии изменения температуры, то применяют подвижные опоры.
Просто пластиковые трубы из-за перепадов температуры расширяются и при этом могут передвигаться. Например, труба входит в систему отопительного трубопровода.
Как правильно производить крепление труб?
При монтаже труб следует придерживать некоторых правил:
- необходимо устанавливать дополнительные крепления на определенных участках. Например, ответвление труб;
- перед креплением трубы размещают ось прокладки трубопровода, на которой прикрепляют крепежи для нужного диаметра труб. Для размещения крепежей используют дюбеля и саморезы;
- труба закрепляется внутри крепежа или защелкой или хомутом;
- при проведении трубопровода канализационной системы не забывайте сделать уклон к стояку.
Правильный монтаж труб будет проведен только при использовании соответствующего инструмента и крепежного материала, а также про выполнение всех технологий не стоит забывать. Крепежи и ножницы для труб из пластика должны быть подобраны правильно, но также соединительные фитинги играют большую роль в монтаже трубопровода.
Как правильно резать трубы ПВХ
Трубы из поливинилхлорида считаются самой популярной разновидностью пластиковых труб для прокладки канализационных систем. Такая популярность обусловлена их стойкостью к агрессивным элементам, которые присутствуют в огромных объемах в промышленных стоках и отходах.
Так как материал ПВХ является разновидностью того же пластика, то и ножницы для его резки можно использовать такие же. То есть, если у вас есть практика работы с полипропиленом, то и с поливинилхлоридом у вас не возникнет каких-либо сложностей. И не забывайте, что ПВХ трубы, как правило, применяются для прокладки в системах канализаций.
Резаки полимерных труб: инструкции к применению
Конечно же, к ножницам для резки пластиковых труб, в зависимости от конструктивных особенностей, прилагается своя инструкция. Независимо от типа инструмента и условия выполнения работ, рекомендуется точно следовать указаниям инструкции. Такой подход убережёт пользователя от несчастных производственных случаев и поможет выдержать срок службы инструмент.
Всегда следует помнить: инструкции пишутся с целью донесения до пользователя всех тонкостей работы с инструментом.
Как использовать труборез с роликами?
Инструкция для пользователя трубореза с роликами обычно упоминает следующую последовательность действий:
- С помощью маркера отметить на поверхности трубы линию реза.
- Выкрутить упорный винт до точки, когда труба свободно входит в зев скобы.
- Вращением по часовой стрелке упорного винта прижать дисковый механизм с небольшим усилием к стенке трубы.
- Провернуть резак вокруг оси трубы на 360º (можно повторить операцию).
Затем повторить пункты 3 и 4 до полного отреза трубы.
Следует подчеркнуть: чрезмерно прижимать к трубе диск резака недопустимо. Такое действие способно вызвать эффект появления микротрещин в точке реза, что окажет негативное влияние на качество работы.
Нюансы применения ножниц для ПП труб
Инструкция резки трубы ручными ножницами упоминает следующие действия пользователя:
- Маркером отметить на трубе линию реза.
- Поместить на отмеченную линию лезвие-основание ножниц.
- Проконтролировать сквозь специальную прорезь точность установки лезвия.
- Прилагая небольшое усилие, плавно сжать рукоятки инструмента.
Примерно по такой же схеме выполняется резание при помощи гильотинных ножниц, с той лишь разницей, что в этом случае рукоятки инструмента необходимо сжимать несколько раз, чтобы достичь полного отрезания.
Плюс, конструкция гильотин имеет механизм возврата лезвия резака. Поэтому перед каждым новым использованием, путём нажима кнопки возврата, резак устанавливают в исходное состояние. Как правило, после выполнения 450-500 резов следует выполнить техническое обслуживание.
Заключается ТО в действиях, направленных на очистку и смазку всех рабочих деталей механизма. Корпус инструмента аккуратно открывают, выполняют чистку и смазывают трущиеся детали машинным маслом.
Согласно инструкции, хранить инструмент следует в той упаковке, в которой он был куплен. Запрещено применять труборез для работы с трубами, сделанными их материалов, отличных от полимерных.
Если пришло время замены ножа на гильотине, его необходимо демонтировать, заточить или заменить.
Процедура снятия лезвия выполняется так:
- Установить нож в положение, при котором в отверстиях на корпусе видимы головки винтов крепления.
- Крестообразной отверткой ослабить крепёжные винты.
- Извлечь лезвие из корпуса держателя.
Заточенный или новый режущий элемент установить в обратном порядке.
Другие требования инструкций
Актуально для лиц, применяющих режущий инструмент в бытовых целях. Каждая инструкция содержит информацию, предупреждающую о том, что работы по резке полипропиленовых труб ручным способом и с использованием резаков, относятся к полноценным сантехническим работам.
По факту, работы с труборезами разных видов должны выполняться только квалифицированным персоналом (как минимум слесарем-сантехником 4-5 разряда), обученным, имеющим соответствующие удостоверения.
Действия с инструментом, исполняемые неквалифицированными лицами, без наличия допусков и удостоверений, могут закончиться несчастным случаем и порчей инструмента. Поэтому в таких случаях производители резаков снимают с себя какую-либо ответственность и не оставляют никаких шансов на возмещение ущерба.
О том, как подобрать инструмент для резки металлопластиковых труб, вы узнаете из статьи, посвященной этому важному вопросу
Как выбрать труборез для резки полипропиленовых труб
Для домашнего применения или для использования время от времени, обычно берут механический труборез для резки труб. Конструкцию выбирают при этом, чтобы было «дешево и надежно». Чаще всего покупают труборез с трещоткой. В принципе, оправданный выбор. Им работают и начинающие профессионалы. Надо только правильно выбрать модель.
Важные конструктивные узлы трубореза
Вообще, можно дать следующие рекомендации по выбору типа резаков для труб. Тонкостенная труба без армирования из любого материала, режется нормальным по качеству труборезом или ножницами независимо от конструкции. Ограничения по диаметру — 32 мм, по толщине стенки — до 4-5 мм. Любые трубы, это какие? Да все: металлопластиковые (МП), полиэтиленовые (PERT, PEX), поливинилхлоридные (ПВХ), PVDF, полиэтилен низкого давления (ПНД), полипропилен (ПП, ППР или PPR), в том числе армированные стеклопластиком и даже небольшие трубы (диаметром 16-20 мм), армированные алюминиевой фольгой. Для тех же труб, но диаметром 4 мм и больше, нужны уже более мощные ножницы. Они и больше должны быть по размеру, и «жестче» по сборке.
Какие ножницы лучше для труб ПВХ, ППР, ПЭТ, МП
Для армированного полипропилена и PEX диаметром 25-40 мм требуется хороший роликовый резак, а для еще больших уже нужна гильотина или те же роликовые ножницы, но из профессиональной серии.
Технические параметры
В этом пункте никаких сложностей. Надо отслеживать две позиции:
- максимальный диаметр труб, которые ножницы могут резать;
- какие именно трубы они могут резать.
Внимательно смотрите на эти характеристики. Бывает обидно: покупаешь ножницы для полипропиленовых труб за пару тысяч, а потом оказывается, что именно полипропилен они не режут.
В первую очередь смотрим, режет ли нужный нам тип материала, потом обращаем внимание на диаметры
Кстати, в дешевом инструменте труба заявлена наибольшего диаметра, иногда она просто не помещается в держателе. Итак, нам нужно проверить. Если у вас нет детали, сравните размеры режущей части с аналогичными. Размеры более-менее одинаковы? Отлично. Если выбранные вами выглядят меньше, их лучше отложить.
Корпус
Корпус ножниц может быть из силумина или другого подобного сплава и стали. Недорогие модели из силумина могут сломаться, если вы будете сильно давить, когда режете трубу большого диаметра. Так что если уж и брать силуминовые, так те, которые на вид основательные и весят не сто граммов. Осматриваем корпус на предмет трещин, каверн, заусенцев — есть и такие повреждения. Их сразу откладываем в сторону. Далее осматриваем по таким признакам:
- Нужен прочный мощный корпус.
- Отсутствие люфтов. Если новые ножницы будут болтаться, то рез ровным не будет. А если еще и поработать ими, то придется точно держать все руками. Чтобы удобно было работать, смотрим на корпус
- Широкая нижняя часть, куда укладывается труба. Для получения ровного реза ее надо держать жестко. Если снизу только тонкая полоска, сделать это непросто. Так что смотрим, чтобы нижняя «губа» была большой.
Осматриваем рукоятки. Главное, чтобы они были удобны. Придется их сжимать, так что острые грани, неудобно лежащие в руке тоже откладываем. Лучший вариант — прорезиненные или с резиновыми накладками. Но это уже небюджетная серия.
Каким может быть лезвие
Основная рабочая часть ножниц для резки труб — лезвие. Оно может быть из инструментальной (более дешевый и мягкий тип стали) и легированной (более дорогой и прочный) стали. Как правило, лезвие из легированной стали может резать пластиковые и медные трубы. Ножницы для полипропиленовых труб имеют лезвие из инструментальной стали.
Тип стали — это еще не все. Надо смотреть на толщину лезвия. Если оно тонкое, при большом диаметре рез уходит в сторону и срезает трубу под углом. А надо-то нам под 90°.
Механизм резака для труб типа «пистолет»
Чем толще лезвие, тем проще работать. Кстати, есть модели ножниц для полипропиленовых труб со съемным лезвием, есть такие, у которых лезвие и «лесенка» храпового механизма — одно целое. Второй вариант более долговечен. Чем меньше соединений, тем дольше срок эксплуатации.
Как выбрать подходящую модель
Критерии выбора у всех разные. Многое зависит от поставленных перед инструментом задач. Для домашнего использования от случая к случаю достаточно иметь недорогие изделия китайского или отечественного производства. Их можно приобрести в специализированных торговых точках или заказать онлайн в интернет – магазине. Обзор отзывов показывает, что дополнительные функции для бытового использования могут не пригодиться. Какой фирмы лучше приспособления, зависит от личных предпочтений. Главное – чтобы приспособление помогло достичь желаемого результата без особых усилий.
Чтобы инструмент служил верой и правдой не один год, необходимо в процессе приобретения серьезно отнестись к таким параметрам:
- Рукоятка. Должна удобно ложиться в руку и не скользить. Прежде, чем оплачивать товар, необходимо подержать его в руках и понять, что чувство дискомфорта отсутствует. Можно проделать несколько манипуляций. Дизайн и цвет большой роли не играет, а вот прорезиненные накладки очень кстати. Это гарантия того, что устройство не выскользнет из потных рук в самый неподходящий момент.
- Лезвие. Оптимальный вариант – нержавеющая сталь и угол заточки в 30 градусов.
- С функцией возврата в исходное положение. Желательно, чтобы после сжатия ножницы самостоятельно приходили в исходное положение. В противном случае работать с ними будет неудобно и проблематично.
- Опора. Лучше останавливать выбор на широком элементе. Это поможет выполнять резку под прямым углом. Косая кромка может стать проблемой в процессе осуществления пайки.
- Фиксатор. Элемент присутствует не во всех моделях. В дешевых изделиях производители его не предусматривают. Даже при приобретении дорогостоящих инструментов необходимо убедиться в наличии фиксатора и его работоспособности.
- Ножницы стандартного типа или пистолеты приобретаются в том случае, если предстоит резка заготовок диаметром до 40 мм. Для широких труб лучше купить роликовый ручной прибор.
- Нужно иметь в виду, что практически все недорогие российские и китайские инструменты имеют непрочный корпус, изготовленный из силумина или дюралюминия. Стальные конструкции обладают повышенной прочностью и большой массой, но за них придется отдать немалые деньги.
- Толщина ножа играет большую роль. Тонкие лезвия в процессе эксплуатации могут не выдержать нагрузки и «уйти в сторону», сводя все усилия мастера на нет.
- Изделия с храповым механизмом самые практичные. Хоть манипуляции растягиваются во времени, но результат отменный. Более того, особых усилий человеку прикладывать не приходится. Можно даже работать одной рукой.
- Вне зависимости от того, где вы собираетесь приобретать продукцию, нужно взять с собой образец полипропиленовой трубы с самым распространенным и востребованным диаметром в 40 мм. Если при изготовлении прибора были допущены ошибки или неточности, образец не сможет нормально лечь в направляющие полукруглого вида.
- Выпускаются модели с маленькими ручками. К такому приобретению стоит относиться с опаской. Короткий рычаг требует больших усилий. Работать с ним будет неудобно и тяжело.
- Большое значение имеет производитель. С положительной стороны зарекомендовали себя такие мировые бренды: Milwaukee, Valtec, Rems, Rothenberger, Gross.
- Если бюджет позволяет, то лучше отдать предпочтение приспособлениям с электроприводом. Он поможет сократить время на выполнение определенного объема работ, не потратив много сил для достижения желаемого результата.
- Приобретая продукцию, изготовленную на китайских производственных мощностях, не стоит слепо доверять информации, изложенной в прилагаемой инструкции. Все китайские модели могут осилить диаметр до 2,5 см, даже если в параметрах указаны показатели в 3,2 или 4,0 см. Более того, изделия, изготовленные на территории Поднебесной, имеют алюминиевые рукоятки, которые часто ломаются. Пружины возвратного механизма, если таковые присутствуют, часто выходят из строя, поэтому к возникновению таких проблем нужно подготовиться.
