Раковина над стиральной машиной: инструкция по выбору и установке

Виды раковин, устанавливаемых над стиральной машиной

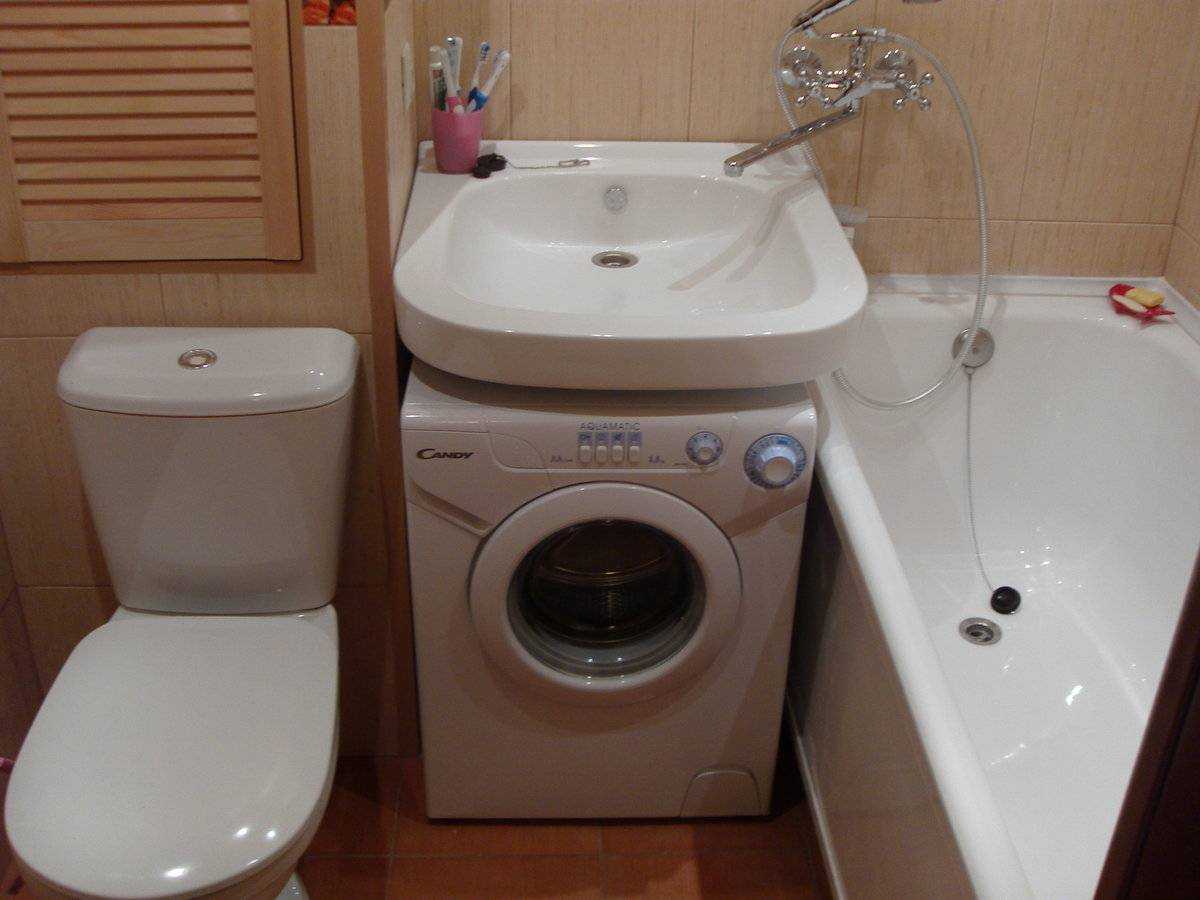

Конструкция, размещенная на расстоянии 6 см. от стиральной машинки

Главное требование, предъявляемое к такому сантехизделию, это его малая глубина. Вместе со сливным выступом она не должна превышать 20 см. У самых тонких моделей глубина составляет 8—10 см. А длина и ширина должны быть больше габаритов стиральной машины. Внутреннее дно – плоское или слабо вогнутое, с небольшим уклоном в сторону слива. Из-за подобной формы и больших горизонтальных размеров эти раковины называют «кувшинками» или «ракушками».

Форма и материал изготовления

Малая глубина – единственный параметр, объединяющий раковины-кувшинки. В остальном линейка выпускаемых моделей мало отличается от обычных умывальников.

Форма у большинства – квадратная или прямоугольная. Но есть овальные и круглые модели. Даже редко используемые угловые раковины выпускаются в плоском варианте.

Не меньшее разнообразие и по материалам, из которых они изготавливаются: керамика и сантехнический фарфор, металл и стекло. Тем, кому кроме экономии места важен и стильный внешний вид, предлагаются модели из искусственного камня. Но можно купить и бюджетные акриловые плоские раковины.

Расположение слива

Это важная характеристика для умывальника, монтируемого над стиральной машиной. Именно от места, где он расположен, во многом зависит совместимость с той или иной моделью стиралки. А форма сливного отверстия влияет на эффективность водяного стока и частоту его прочистки.

Слив в раковинах-кувшинках по местоположению бывает:

• Центральный, как у обычных рукомойников. Форма традиционно круглая. Такое расположение наиболее удачно для надежного отвода воды. Она будет уходить полностью, не застаиваясь внутри раковины. Но в этом случае сливной сифон будет находиться над стиральной машиной. Поэтому обязательным условием станет применение специального плоского сифона. Однако его установка увеличивает высоту расположения раковины на 10-12 см. Недостатком также является то, что при любых протечках на стыках вода будет попадать на корпус машины.
• Заднее расположение. Выход слива находится в задней части раковины по центру. Там же к нему подсоединяется сифон. Такая конструкция допускает применение обычного сифона, поскольку он будет расположен вплотную к стене, на которой крепится раковина. Но тогда не получится задвинуть к той же стене стиральную машину. Подходящим вариантом для такого слива будет приобретение узких моделей стиралок. Большим плюсом считается то, что при протечке сифона или отводящих шлангов вода не выльется на корпус машины. Возможно только случайное попадание при неаккуратном мытье.
• Боковое расположение. Слив тоже выходит из задней части раковины, но смещен к одной из боковых стенок, располагаясь почти в одном из углов. Никаких преимуществ по сравнению с задним центральным расположением нет. Только оригинальный вид. Возможно, поэтому такие модели мало распространены.

При центральном сливе установка сифона над корпусом стиральной машины увеличивает высоту расположения раковины. Кроме того, расстояние между дном умывальника и верхней крышкой машины тоже становится большим, что не всегда выглядит элегантно. А вот задний и боковой варианты допускают монтаж раковины с минимальным зазором между ней и стиральным прибором. Со стороны они смотрятся, как единый агрегат.

Форма внутреннего сливного отверстия тоже имеет значение:

• Круглое в нижней части раковины полностью сливает воду. Но требует применения специального сифона.
• Щелевидное, прорезанное в задней стенке, не гарантирует полный слив и оставляет часть воды на дне раковины. К тому же узкая щель легче засоряется и ее часто приходится прочищать.

Способы крепления

Настенный тип крепления

Основной вариант – крепление раковины непосредственно к стене с помощью кронштейнов. Высота зависит от размеров стиральной машины и от типа слива.

Возможен и накладной способ, при котором «кувшинка» врезается в столешницу, а машина устанавливается под ней. Столешница может быть только под раковину, но чаще ее совмещают с дополнительной тумбой. Встречаются варианты, при которых машина и раковина разнесены в стороны, а не находятся друг над другом. Но при этом теряется главное преимущество – экономия места в ванной комнате. Это просто красивое оформление раздельного расположения.

Наличие смесителя

Не все раковины-кувшинки имеют отверстие для установки смесителя. Модели, не предназначенные для его размещения, считаются облегченными и в их название добавляется слово «лайт». Такой вариант должен устанавливаться в непосредственной близости от ванной. В этом случае используется смеситель с длинным носиком – один для раковины и для ванной.

Минусы установки машины под раковину

Но такая установка имеет не только преимущества. Для объективности оценим и минусы.

Поиск деталей

Вы будете ограничены не только выбором раковины, но и деталей для неё. Сифоны для подобной конструкции найти сложнее. И за их приобретение придётся заплатить больше.

Не факт, что нужные вам детали будут найдены в первом магазине сантехники. Такая же проблема возникнет при поломке сифона.

Ограниченность выбора

Возможно, вам придётся отказаться от понравившейся раковины, поскольку для указанной конструкции подойдёт не каждая.

Нестандартная высота

Раковина находится выше, чем при обычной установке. У людей низкого роста и у детей это может вызвать затруднения в использовании.

Высоким людям повезло чуть больше, но и для них это также непривычно.

Маленькие габариты стиральной машины

При выборе устройства для стирки также придётся ограничиться. Даже если вы планировали стиральную машину 60 см в ширину, такой вариант не подойдёт.

Такое не каждого устроит, ведь удобнее стирать в большой стиральной машине. Особенно если речь идёт о многочисленной семье, где грязная одежда накапливается быстро и в большом количестве.

Опасность

При протечке сифона у машинки может случиться короткое замыкание. Так как перед нами электроприбор, подобная установка довольно опасна.

Последовательность установки

Подготовительные мероприятия

На первом этапе на освобождённое от лишних предметов место устанавливают стиральную машину и выполняют примерку раковины к стене. Если нет возможности установить чашу на старые кронштейны, то их демонтируют и отмечают места под новые крепления. Напоминаем, что при этом следует выдержать расстояние в 2–3 см между крышкой стирального агрегата и нижней поверхностью раковины. Если же используется вертикальный слив, то этот зазор отмеряют от сифона.

Кроме того, при необходимости скрытого расположения разводки инженерных коммуникаций, отмечают места их прокладки. После этого стиральную машину отодвигают в сторону, в стене подготавливают отверстие под дюбельные крепления, при необходимости штробируют каналы и выполняют монтаж трубопроводов.

Монтаж смесителя

Установку смесителя выполняют при помощи медных крепёжных элементов из комплекта. Впоследствии это позволит без труда демонтировать устройство для ремонта или замены

Если конструкцией раковины предусмотрен смеситель, то его монтируют до того, как изделие будет установлено на место. Предварительно к вентилю подключают гибкие шланги подводки, убедившись в целостности их резиновых уплотнительных колец. После этого устройство устанавливают в специальное отверстие в чаше, предварительно подложив под него фторопластовую прокладку из комплекта поставки. Благодаря ей обеспечивается плотное прилегание нижней части крана к раковине, а также защита гладкой поверхности от царапин. С обратной стороны на крепёжный винт устанавливают сегментную шайбу и при помощи медных гаек из набора надёжно фиксируют кран к чаше.

Сборка и установка сифона

Собирая сифон, следует воспользоваться инструкцией изготовителя

При этом важно обеспечить надёжное прилегание всех частей детали и хорошую герметичность. Не будет лишним все уплотнительные прокладки перед установкой смазать силиконовым герметиком

После сборки сифон устанавливают на раковину, после чего монтируют систему перелива, если она предусмотрена конструкцией. Последним шагом является подключение к сливной системе гофрированного шланга. Его лучше всего закрепить, воспользовавшись хомутом резьбового типа.

Инструкция по монтажу и подключению раковины

В подготовленные отверстия забивают дюбели и монтируют кронштейны из комплекта поставки

Важно не затягивать крепления, пока умывальник не будет правильно отрегулирован.
Установив раковину на место, контролируют и при необходимости корректируют её горизонтальный уровень. Если продольное смещение конструкции предотвращается за счёт специального крюка, то на стене делают соответствующую метку.
Умывальник снимают и затягивают гайки крепления кронштейнов к стене.
На металлические поверхности деталей наносят слой герметика для защиты санфаянса от повреждений.
По метке на стене сверлят отверстие, в которое устанавливают анкер или дюбель и монтируют крепёжный крюк.
По месту прилегания задней поверхности чаши к стене наносят слой силиконового герметика.
На подготовленные кронштейны устанавливают раковину

При этом важно следить за её фиксацией на крючке.
Слив умывальника подключают к трубе канализации, а гибкую подводку – к трубопроводам с горячей и холодной водой.

После проверки работоспособности смесителя и отсутствия протечек в сливной системе стиральную машину пододвигают ближе к раковине и подключают к водопроводу и канализационной трубе. После этого технику устанавливают на место, не забыв отрегулировать горизонтальное положение.

Видео: Как установить раковину над стиральной машиной

Для практичной и безопасной эксплуатации важно обеспечить правильное соответствие параметров сантехники и электрического оборудования. Не стоит упускать из виду и фактор эстетического восприятия конструкции

Широкий модельный ряд позволяет обеспечить целостную, гармоничную картину. Именно поэтому конструкцию легко вписать в интерьер, получив ванную, которая будет радовать удобством и внешним видом.

Подключение смесителя и сифона

Как уже упоминалось ранее, смеситель и сифон можно установить как после закрепления раковины на предназначенном для нее месте, так и ранее. Смеситель обычно поставляется в комплекте с необходимыми для его монтажа материалами:

• шпильками;
• гайками;
• шайбами;
• прокладками.

С их помощью к смесителю подводят два гибких шланга: для горячей и холодной воды. Шланги фиксируют гайками, расположенными на их концах

Под каждой гайкой расположена прокладка, с которой следует обращаться осторожно. Нужно проследить, чтобы она располагалась под гайкой равномерно, без перекосов. Гайку закручивают сначала вручную, а затем осторожно подтягивают рожковым ключом

Не следует прилагать слишком больное усилие, поскольку края металлических элементов могут повредить резиновую прокладку, а это вскоре приведет к протечке

Гайку закручивают сначала вручную, а затем осторожно подтягивают рожковым ключом. Не следует прилагать слишком больное усилие, поскольку края металлических элементов могут повредить резиновую прокладку, а это вскоре приведет к протечке. Гибкие шланги, ведущие к смесителю, следует правильно подобрать по длине

Слишком длинными шлангами пользоваться неудобно, а чрезмерно короткие придется натянуть, они вскоре сломаются

Гибкие шланги, ведущие к смесителю, следует правильно подобрать по длине. Слишком длинными шлангами пользоваться неудобно, а чрезмерно короткие придется натянуть, они вскоре сломаются

В нижней части смесителя находятся два небольших отверстия, в которые необходимо вкрутить предназначенные для них шпильки. После этого на смеситель надевают большую круглую прокладку, предотвращающую протечки в месте соединения смесителя с раковиной.

Затем смеситель устанавливают в отверстие раковины, с нижней стороны на шпильки надевают лунообразные прокладки и фиксируют положение устройства с помощью специальной шайбы и гаек.

Большое значение при этом имеет длина гибких армированных шлангов, соединяющих водопроводную систему и смеситель. Чрезмерно длинный шланг будет некрасиво провисать, а короткий шланг будет установлен в натянутом виде и скоро испортится. В любом случае гибкие шланги монтируют на смеситель до того, как поставить его на раковину.

Установить сливной сифон можно как до монтажа раковины к стене, так и после него. Иногад сначала монтируют часть сифона, затем ставят раковину, потом присоединяют стакан и прочие элементы

Чтобы выполнить монтаж сифона, необходимо установить на сливное отверстие специальную накладку. По центру накладки ставят длинный винт. Внизу монтируют приемный патрубок, не забывая о специальном резиновом уплотнителе. Затем накладку с патрубком соединяют посредством винта и затягивают отверткой.

На этом этапе также следует помнить о том, что усилие должно быть достаточным, но не чрезмерным, чтобы не повредить детали. Затем на патрубок надевают конусную прокладку и фиксируют ее гайкой. После этого прикручивают верхнюю часть и крышку сифона. Иногда часть сифона удобнее монтировать после того, как раковина установлена на положенном ей месте.

Недостатки стиральной машины под раковиной

Конечно, у такого расположения есть и свои минусы.

• Первый недостаток, который выявляется еще до использования раковины — это нестандартный сифон. К сожалению, в комплекте с сантехникой он не поставляется никогда, и его придется искать отдельно — причем, скорее всего, в нескольких магазинах.
• Второй недостаток — это, опять таки, нестандартное устройство слива. В такой конструкции слив расположен не вертикально, а по горизонтали, по направлению к стене. Вода неизбежно будет застаиваться, а это грозит засорами.
• И наконец, стиральная машина под раковиной займет место, которое большинство людей привыкли видеть свободным. Вполне вероятно, что в первое время она будет Вам немного мешать — да и чтобы открыть люк в маленькой уборной, тоже придется потесниться.

Однако не стоит забывать, что раковина над стиральной машиной, в принципе, предлагается именно для тех, кто катастрофически ограничен в пространстве. Иными словами, установка машинки в маленькой ванной комнате помогает решить проблему максимально просто.

Предварительные замеры

Для того, чтобы новая комбинация раковины и стиральной машины не только экономила место, но и была бы удобной в использовании, нужно тщательно рассчитать высоту и глубину такой конструкции.

Иными словами, если у Вас тесная ванная комната в хрущевке, то прежде всего, машинку необходимо выбирать узкую — от 34 до 43 сантиметров. Иначе агрегат будет слишком сильно выступать и все равно создаст сложности при передвижениях.

Большое значение имеет и высота — как раковины, так и стиральной машины. Конечно, подбирать ее необходимо индивидуально, исходя из Вашего роста. Однако в среднем идеальной считается высота около 80 сантиметров. Если умывальник будет расположена намного ниже или намного выше, то скорее всего, пользоваться ею будет неудобно.

↑ Конструкция совмещенной мойки со стиральной машиной

Проектом может быть предусмотрено два варианта размещения умывальника со стиралкой.

Первый вариант — раковина с машиной под единой столешницей.

Второй тип конструкции более компактный. Мойка размещается прямо над стиральной машиной. Если ширина места для мойки и раковины едва достигает 100 см, то это единственное решение.

У отдельной раковины обычный способ подключения труб. Слив из стиралки монтируется по стандартной схеме в колено под раковиной. Наливной шланг с вентилем устанавливается при помощи переходника в трубу холодной воды. Такой проект больше подойдет для просторной ванной комнаты.

Если вам принципиально наличие пространства, обратите внимание на двухъярусную конструкцию из стиралки и раковины. Тут придется попотеть с подключением сточной системы к раковине и стиралке, маскировкой труб

Но свободные сантиметры порадуют.

↑ Выбираем стиралку

Тщательно подбирайте размеры техники, раковины с тумбой, подводов и слива. Компактные, узкие машинки оптимальны для совмещения с тумбой. Миниатюрные варианты шириной до 50-60 см, в отличие от типовых 100 см, станут первыми помощниками в деле экономии пространства. Типовые параметры компактной стиральной машинки следующие:

• высота — от 68 до 70;
• глубина 43-45;
• загрузка — от 3 до 4 кг.

Высота данного изделия, расположенного прямо под раковиной, позволит комфортно пользоваться раковиной.

Для стиралки с передней загрузкой нужно достаточно места для открывания дверцы.

Если в вашем доме живут дети, наверняка понадобится более мощный агрегат для стирки. Есть выход. Можно купить ультратонкую машину глубиной всего 30-35 см.

Высота в 80 см создаст необходимость высокого расположения мойки, что принесет дискомфорт невысоким жильцам квартиры. В этом случае оптимально рассмотреть боковое размещение раковины рядом со стиралкой под одной столешницей.

↑ Раковина

При проектировании совмещенной стиралки с тумбой под мойку обычно выбирают раковину-кувшинку. Это подвесная модель со скрытой сливной системой. Главным преимуществом данного изделия является подвесной способ крепления, множество вариантов размещения сливного отверстия.

Есть и ограничения. Например, нестандартная форма сифона. Лучше такое изделие выбирать комплектом. Горизонтальный слив повышает вероятность засоров.

Мойка-кувшинка должна быть не менее 58 см в ширину, если слив в канализацию размещен прямо за ней на стене. Если слива в стене нет, минимальная ширина — 50 см.

Мойка классической формы оптимальна, когда техника и умывальник расположены линейно.

Более гармонично будет выглядеть равное расположение краев стиралки и раковины.

↑ Столешница

Совместную раковину со стиралкой можно встроить в тумбу, объединив с системой хранения, как это показано на фото ниже.

Если вы решили применить столешницу под раковину и стиральную машину, выбирайте варианты из водостойких материалов.

Сегодня можно заказать тумбу, оснащенную столом из дерева, натурального и искусственного камня. Акриловое покрытие также отлично подойдет для дизайна ванной.

Есть более дешевые модели поверхностей из ламинированного ДСП.

Если вы часто используете ванну, самым лучшим материалом для банной мебели будет акрил или искусственный камень.

Дизайнеры предлагают стационарную тумбу под мойку и стиральную машину, подходящие по дизайну к отделке помещения — стенам и полу. Это дизайнерское решение для более просторной ванной. Подиум может быть облицован кафелем в тон интерьеру.

Это прочный, долговечный, влагостойкий материал. Нужно учитывать, что акриловая столешница имеет большой вес. Монтировать ее должны профессионалы.

Правильный выбор раковины

Что бы правильно совместить параметры изделий, а также не иметь в дальнейшем неудобств, перед покупкой рукомойника следует грамотно осуществить ряд замеров.

1.  Замерить габариты монтируемой «стиралки».
2. Замерить объём, занимаемый патрубками канализации и изливами сантехнических приборов (они не позволят задвинуть оборудование вплотную к стене).
3. Определить размер выступа раковины, который будет выходить за пределы поверхности, размещаемого под ней прибора.

Специальная сантехника с комплектующими к ней, были разработаны для совмещения стирального агрегата «мини» и рукомойника как для качественной и надежной работы системы, так и для удобства эксплуатации. Ведь если устанавливать стандартные изделия, то пользоваться ими будет попросту проблемно из-за чрезмерной высоты всей сборки. Поэтому чаще всего, выпуская свою продукцию, производители рассчитывают, что раковина над стиральной машиной должна вписываться в габариты высоты не более 180-200 мм. Именно модели с такими параметрами, имеющие плоскую форму и достаточно точно повторяющие внешние контуры прачечного оборудования, оптимально подходят для монтажа. Конструктивно такая специализированная сантехника у разных производителей во многом схожа, отличаясь лишь деталями и элементами дизайна.

1. Встречаются разные расположения отверстий для слива. Наиболее удобные для пользования модели, у которых слив находится сзади. Единственный их недостаток в том, что они быстрее подвергаются засорам, поэтому требуют регулярной чистки.
2. Практически чаще востребованы изделия, имеющие квадратную, круглую или прямоугольную форму. Однако случается, что приобретается или изготавливается под заказ более сложная форма.
3. Существует продукция со встроенной раковиной, которая уже врезана в столешницу или составляет с ней одно целое, а также не имеющая отверстия для установки смесителя или с интегрированным переливом.

Раковина над стиральной машиной: виды

Раковина кувшинка может иметь сливное отверстие по центру или сбоку. Модели со сливом по центру имеют большую глубину — выходной патрубок требует наличия места. В среднем глубина такой раковины-кувшинки 18-20 см. При установке между дном и верхней крышкой машины имеется существенный зазор. С одной стороны там можно хранить мелкие вещи, с другой — убирать не очень удобно. Но таких моделей большинство, так как при таком строении меньшие требования предъявляются к балансировке (устойчивости) стиральной машины — зазор позволяет не переживать насчет вибрации при работе.

Зазор остается

С точки зрения электробезопасности такой вариант не самый лучший — если протечет сифон, вода польется на машинку. При этом высока вероятность того, что она попадет на токоведущие части, что вызовет поломку машины

Так что при установке стиральной машины особое внимание уделите герметизации. Возможно, кроме прокладок и уплотнителей имеет смысл использовать герметик. Только берите не акриловый, а силиконовый, и лучше — для аквариумов

Он точно служит долго

Только берите не акриловый, а силиконовый, и лучше — для аквариумов. Он точно служит долго.

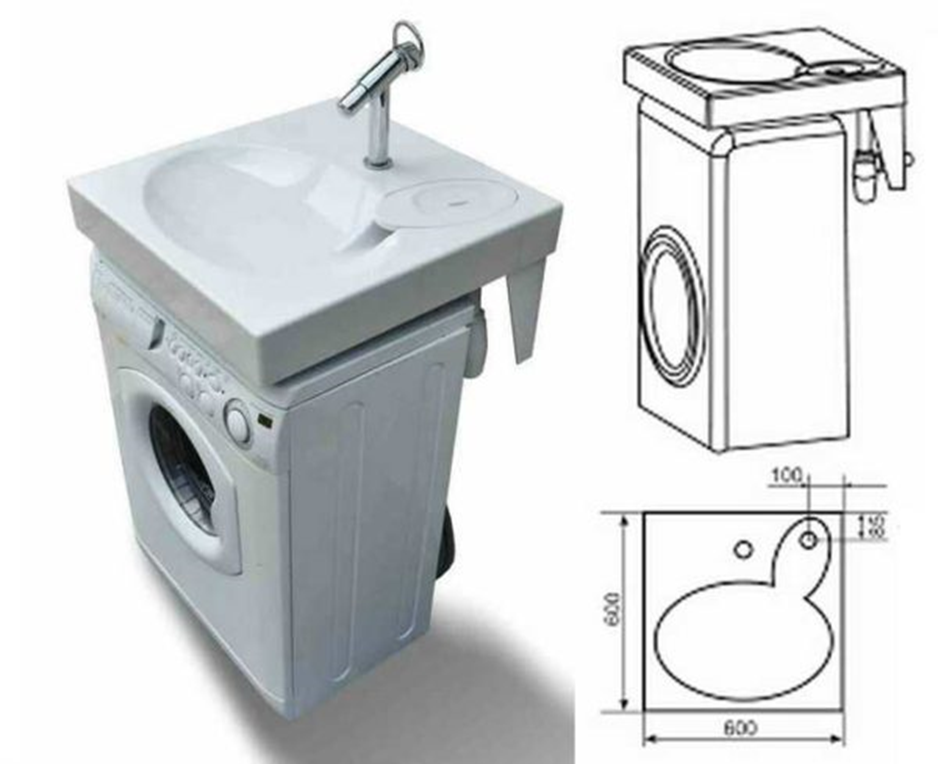

Слив сбоку и сзади

Слив сбоку встречается реже. В этом случае патрубок смещен назад и вбок и находится за корпусом машины. При таком строении раковину можно практически уложить на верхнюю крышку. Дно почти плоское, борта получаются вровень с ним или могут быть даже чуть выше. Глубина таких моделей в передней части меньше — порядка 10-15 см, а задняя, где находится сливной патрубок, тоже имеет высоту около 20 см.

Раковина над стиральной машиной со сливом сбоку и сзади — PAA CLARO

Есть ее клон — белорусская модель Belux Идея.Разница в цене, надо сказать не слишком большая — 234$ за прибалтийский вариант и 211$ за белорусский.

Есть еще несколько вариантов в латвийских магазинах: STATIO Deja, POLYCERS izlietne Compactino. Это тоже произведения местных фирм. Похожая модель имеется российского производства — Кувшинка Кватро.

Варианты раковин-кувшинок с боковым сливом

Чем хорош такой тип раковины? Слив смещен назад, а значит даже при появлении протечки вода на машину не попадет, значит, вреда ей не принесет.

Слив сзади

Есть чуть более привычная разновидность — слив смещен назад, но без сдвигов в сторону. Все плюсы такой конструкции те же, категория чуть более многочисленная — не так непривычно они выглядят. Есть и в этой группе нестандартный вариант — модель BELUX ЭВРИКА (беларусского производства). В Эврике (на фото справа) смещен в сторону смеситель, так как часть, прикрывающая сток, съемная — для возможности прочистки.

Раковина над стиральной машиной со смещенным назад сливным отверстием

Этих моделей раковин намного больше. Их примерно столько же сколько и со сливами в центре, так что выбор есть. Разброс по ценам вполне приличный — от российской Сантек Пилот 50 (размеры 60*50 см) за 36$ до финской Ido Aniara 1116601101 за 230$ (размер 60*59 см). Если поискать, то наверное, можно найти и дешевле, и дороже.

Со столешницей

Если положение с местом в ванной или санузле не столь критическое, можно установить раковину над стиральной машиной со столешницей. Машину устанавливают под столешницу. Это вариант с точки зрения электробезопасности наиболее предпочтительный. Есть один минус — раковины со столешницей стоят дорого.

Стиралку можно поставить под столешницу

Чтобы убрать диссонанс между занятой корпусом частью и пустующим местом под мойкой, во вторую часть приделывают дверки, а внутри можно сделать полочки или ящики для хранения химии или других вещей.

Раковина над стиральной машиной со столешницей

Есть и другие модели — угловые, скругленные и т.п. Их подбирать надо под каждый конкретный интерьер с собственными размерами.
