Как подключить лампочку через выключатель: 5 вариантов электрических схем

Как правильно выбрать

Чтобы не промахнуться с выбором, важно определиться с необходимым уровнем освещения. Существуют принятые нормы, установленные СанПин

Они напрямую зависят от площади помещения и его предназначения.

Как правильно выбрать светильник

Важно! Для спальни требуется 150 лк, для детской комнаты — 200 лк, а гостиной будет достаточно всё те же 150 лк освещённости

После установления необходимой яркости, следует рассчитать точное количество светильников и лампочек

Световой поток отличается у каждого производителя, поэтому мощность — не единственное, на что нужно обратить внимание при покупке

Важно определиться с точным количеством осветительных приборов

Уже на этапе создания дизайна комнаты становится ясна задумка относительно источников освещения и мест их установки. Производители предлагают огромный спектр различных светильников — от потолочный и бра, до настенных и торшеров, поэтому покупатели смогут воплотить в жизнь даже самые смелые проекты.

При невысоких потолках комнаты лучше выбрать крупный плоский потолочный светильник

Он заметно увеличит пространство и станет важной составляющей выбранного интерьера

Плоский потолочный светильник удачно впишется в интерьер помещения с невысокими потолками.

Массивные светильники выглядят выигрышнее на фоне небольших. Мелкие — смотрятся одиноко и неуютно

При этом важно «не перегрузить» пространство объёмной люстрой, которая будет выглядеть не эстетично

Интерьер комнаты с высокими потолками идеально украсит большая потолочная люстра.

Комнатам с высокими потолками прекрасно подойдут величественные хрустальные люстры

Выделяют несколько видов светильников.

Подвесные

Люстра является, наверно, самой узнаваемой конструкцией этого вида. Благодаря обширной разновидности плафонов, она способна производить как направленный, так и рассеянный свет.

Крепление производится к потолку с помощью пружины, цепи или штанги.

Вам это будет интересно Особенности лампы с датчиком движения

Подвесные светильники не рекомендуются к установке в помещениях с низкими потолками. Благодаря функции регулировки подвеса некоторые люстры очень выигрышно смотрятся над обеденным столом.

Удачное размещение высокой люстры над обеденным столом

Встраиваемые

Часто используются в сочетании с подвесными или натяжными потолками. Главное достоинство — маленький размер. Встраиваемые светильники не требуют много места и совершенно не уступают в количестве света своим более массивным конкурентам.

Накладные

Настоящая находка для комнаты с низкими потолками. Такие светильники имеют огромное количество вариаций и подойдут для любого интерьера. Их достоинство — компактность.

Гибкие

Такие осветительные приборы чаще всего используют в роли подсветки. Светодиодные ленты удачно смотрятся на потолочном плинтусе.

Споты

Их часто называют софитами. Отлично подойдут тем, кто по каким-либо причинам вынужден отказаться от натяжного потолка с встраиваемым светом. Споты способны производить поворотный узконаправленный свет, создавая уютную атмосферу.

Общая схема электрификации помещений

Общую схему электрификации помещения условно можно разделить на две части – питающую потребителей и обеспечивающую освещение.

В первом случае все просто – от распределительного щита кидается проводка, (при надобности она разделяется), благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети.

Сами розетки при этом после подключения постоянно находятся под напряжением.

В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения – лампочек.

Для этого в схеме предусмотрены выключатели (рубильники), задача которых – при надобности прервать и восстанавливать цепь подачи напряжения на потребителя.

Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети.

Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке.

К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.

Раньше использовали выключатели, которые врезались в проводку. То есть, от распределительного щита кидалась напрямую проводка к патрону лампочки, а затем в нужном месте фазная жила провода разрезалась, и в этот разрыв устанавливался прерыватель.

Выключатель должен разрывать фазу!

На схемах видно, что в обоих случаях на выключателе разрывается фаза, а ноль идёт на лампочку или светильник напрямую. И это правильно! Ибо, как говорил Остап Бендер, ибо…..

А что произойдёт, если сделать наоборот?

В принципе, ничего особенного, всё будет работать. Но. Самый большой минус такого подключения это безопасность. Так как безопасность эксплуатации электроустановок имеет большое значение, то подключение выключателя оговорено в ПУЭ (Правила устройства электроустановок).

«В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного». (7 издание ПУЭ, 6.6.28)

Это правило для подключения автоматического выключателя. И говорит оно о том, что нельзя разрывать нулевой провод не разрывая и фазный.

Так что произойдёт если выключатель будет стоять в нулевом проводнике?

При включённом выключателе всё будет работать так как к лапочке будет приходить и ноль (через выключатель) и фаза (напрямую).

А вот при выключенном выключателе на лампочке ноль исчезнет, а фаза останется. Причем на обоих проводах, если это лампа накаливания.

Чем это чревато?

Если светильник исправен и работает, то ничем не чревато. А вот если вы захотите поменять перегоревшую лампу в люстре или светильнике подключённом неправильно, то при случайном прикосновении к контактам в цоколе вас может ударить током. А может и не ударить. Всё зависит от того как хорошо заземлены ваши ноги. Но лучше не экспериментировать!

Что ещё может произойти?

Если люстра или светильник не новые, может потрескаться изоляция проводов и (не дай Бог) они замкнут на корпус люстры или светильника. На металлическом корпусе люстры может оказаться фаза. Простое прикосновение к корпусу может быть чревато поражением электрическим током. Всё зависит от особенности организма и качества заземления ваших ног. Исход может быть непредсказуем.

Ну а почему не сработала защита?

Да потому, что ноля то на люстре у нас нет — выключатель выключен, ноль разорван и не подается на светильник. Если же выключатель включён и ноль подается на светильник, он может и не быть на корпусе люстры. На корпусе люстры может быть только фаза. Автомат же дифференциальной защиты в цепи освещения можно не ставить согласно ПУЭ.

Ещё одна неприятная проблема при неправильном подсоединении выключателя это мерцание светодиодных ламп и светильников при постоянной фазе на них. Не факт, что это будет происходить, но у светильников не очень высокого качества это может случиться.

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.
Зачистка изоляции выполняется на расстояние мм от края жилы

Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.
Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.
Одна из жил служит для создания непрерывной сети.
В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.
Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.
Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки

Простой способ.

Как определить фаза или ноль идёт на выключатель?

Определить ноль или фаза идёт на выключатель можно двумя способами: на выключателе или на самом светильнике.

Выключатель должен быть в отключённом состоянии.

В выключателе на одном проводе должна быть фаза (индикатор будет светиться), а на люстре индикатор светиться не будет. Конечно же на выключателе проверять удобнее так как он находится внизу, да и снять его будет проще, чем открутить люстру или светильник с на потолке. Как снять выключатель рассказывать вам не буду.

Но что же делать, если вы узнали что выключатель у вас подключён неправильно.

В старых квартирах обычно схема электропроводки однолинейная. А это значит, что вся квартира «висит» на одной линии. Скорее всего у вас все выключатели подключены данным образом.

Многие советуют переподключить провода в распределительной коробке. Но, как вы понимаете, для этого нужно её найти, снять с этого места обои, раскрутить скрутки. Но во многих старых квартирах проводка алюминиевая и лишний раз раскрутить, скрутить провод чревато поломкой их.

Можно, просто напросто, перекинуть провода на автоматических выключателях, которые находятся в щитке. И тогда фаза станет нулём, а ноль фазой и на выключатель пойдёт фазный провод.

На картинке показана схема где на нулевом и фазном проводе стоят отдельные однополюсные выключатели. Так делали раньше. Сейчас же используют один двухполюсный автоматический выключатель.

Если же вы определили что какой выключатель подключён неправильно, а остальные в порядке, это значит, что у электрика в том момент, когда он собирал коробку было «озарение». Вот тогда то кроме как переделать распредкоробку данного выключателя ничего не поможет.

Находим распределительную коробку. Обычно она находится над выключателем на расстоянии 15-20 сантиметров от потолка. Вскрываем её, предварительно выключив автоматы в распредщитке. Освобождаем скрутки от изоляции. Включаем автоматы и находим фазный провод индикатором. Выключатель должен быть выключен.

Обычно в световых коробках бывает четыре кабеля:

приходящий
отходящий
на лампочку
на выключатель

Цвет проводов не имеет значения потому, что провода могут быть разного цвета.

Определяем какой кабель идёт на лампочку, а какой на выключатель. Обычно кабель на выключатель уходит вертикально вниз, а на лампочку (светильник) вверх. Обесточиваем коробку отключением автоматического выключателя.

Переделываем коробку следующим образом:

Как соединять провода в распредкоробке решите по месту в зависимости от состояния и материала проводов. Изолируем места соединения проводов.

Всё, дело сделано!

Цвета проводов в распределительной коробке указаны в соответствие с современной расцветкой проводов в кабеле. Вместо коричневого провода чаще всего используется белый.

Ещё статьи:

Общие правила: как подсоединить выключатель к лампочке

Проводка помещения может быть питающей и обеспечивающей освещение. Чтобы организовать освещение, нужно создать ветви, которые будут обесточивать лампочку. Для этого понадобиться, грамотно составленная, электрическая схема. Она так же будет включать выключатели, роль которых за надобностью прерывать и восстанавливать электро цепь напряжения.

Самое главное, что нужно сделать, начиная рабочий процесс по установке лампочек, розеток и выключателей – это обесточить питание в сети (220 В). Только сделав это, можно приступать к монтажу электроприборов, учитывая другие особенности монтажа.

Общие правила по размещению электропроводки:

Укладывать провода по горизонтали или вертикально нужно по прямой линии.
Поверх стены прокладывается электропроводка, если здание из дерева. При этом их соединение ни в коем случае не допускается, поэтому провода изолируются специальным материалом.
В кирпичных, каменных, монолитных и панельных домах все соединения и подключения электрических проводов закладываются под штукатурку.

Рекомендуется для электропроводки подбирать провода, состоящие из двух или более токонесущих жил и оболочки. Одна из жил является нулевой фазой, остальные рабочими, падающими электроэнергию.

Что понадобится для работы?

Для электромонтажных работ потребуются инструменты, имеющиеся в каждом хозяйстве. Еще нужно будет приобрести различные материалы, и, конечно же, приборы и вспомогательные приспособления.

Инструменты и материалы

В список самого необходимого инструментария входят:

кусачки;
острый нож;
плоскогубцы;
различные отвертки: шлицевые и крестовые.

Если подобные работы проводятся более-менее регулярно, то лучше заранее приобрести максимально удобный инструмент для резки и зачистки проводов — стриппер. Традиционным материалом для работы с проводниками остается изолента. Лучший ее вид — ХБ, который не плавится, а постепенно засыхает.

Проводники, кабели и распаячные коробки

Если будет производиться самостоятельная прокладка линии для осветительного прибора, то рекомендуют использовать кабели ВВГнг, имеющие одинарные жилы сечением 1,5 мм2, с максимально устойчивой изоляцией.

Маркировка проводов

При любом виде работы соблюдение маркировки при подсоединении обязательно. Полный порядок с инженерной системой будет гарантией очень неприятных сюрпризов в будущем. Традиционные цвета уже знает большинство мастеров, когда-либо интересовавшихся электросетями:

заземление — желтый, зеленый или желто-зеленый;
фаза — красный, черный, белый, коричневый;
нейтраль, или ноль — синий либо голубой.

Отдельного абзаца заслуживает фаза, которая чаще отмечается ярким цветом. Вообще, ассортимент расцветок изоляции самого опасного проводника достаточно разнообразен. Он может быть серым, сиреневым, фиолетовым, розовым или оранжевым.

«Союз» алюминия и меди

Второе правило — соответствие материала проводников. Если проводка сделана из алюминия, то кабель также нужно приобретать из этого материала. Для подобной работы идеально подходит АППВ 1,5. Контакт меди и алюминия спровоцирует электролизную химическую реакцию: место соединения будет окисляться. Затем неминуемо произойдет ослабление контакта, нагрев спровоцирует оплавление изоляции. Причина — гальваническая несовместимость, потенциальное последствие — короткое замыкание, либо отгорание жилы. Предотвратить опасную ситуацию можно несколькими способами.

Опрессовка

Эта технология требует тщательной подготовки (очистки) обоих проводников, а также максимальной осторожности при работе с хрупким алюминием.
Соединение с помощью проводов, концы которых закручены колечками, болта, стальной шайбы и гайки. Это надежный метод, однако его минус в том, что конструкция занимает достаточно много места, которого мало в подрозетнике.
Использование специального зажима Wago

Внутри его клемм находится противоокислительная паста. Минус варианта — возможное ослабление контакта. Чаще это происходит с соединениями, расположенными именно в тесных монтажных коробках.

Применение клеммной колодки нельзя отнести к оптимальным способам. Недостатков у нее несколько. Такой контакт потребует регулярной ревизии. Винты придется подтягивать раз в полгода или год. Периодичность проверки зависит от нагрузки, а также от ее колебаний в периоды минимума-максимума. Качество данных клеммных изделий тоже желает оставлять лучшего.

Распаячные (распределительные) коробки

Еще одно «подспорье», обещающее отсутствие неразрешимых проблем в будущем, — распределительная (распаячная, разветвительная) коробка. Эти элементы дают возможность максимально защитить соединения жил кабелей от механических повреждений, от пыли и влаги. Провода в монтажных коробках соединяют скрутками, с помощью зажимных или винтовых клемм, которые позволяют надежно и безопасно «подружить» медные и алюминиевые проводники. Простейшая альтернатива — использование ХБ-изоленты. На скрутки рекомендуют надевать колпачки СИЗ.

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

наружной проводки;
скрытой проводки;
монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

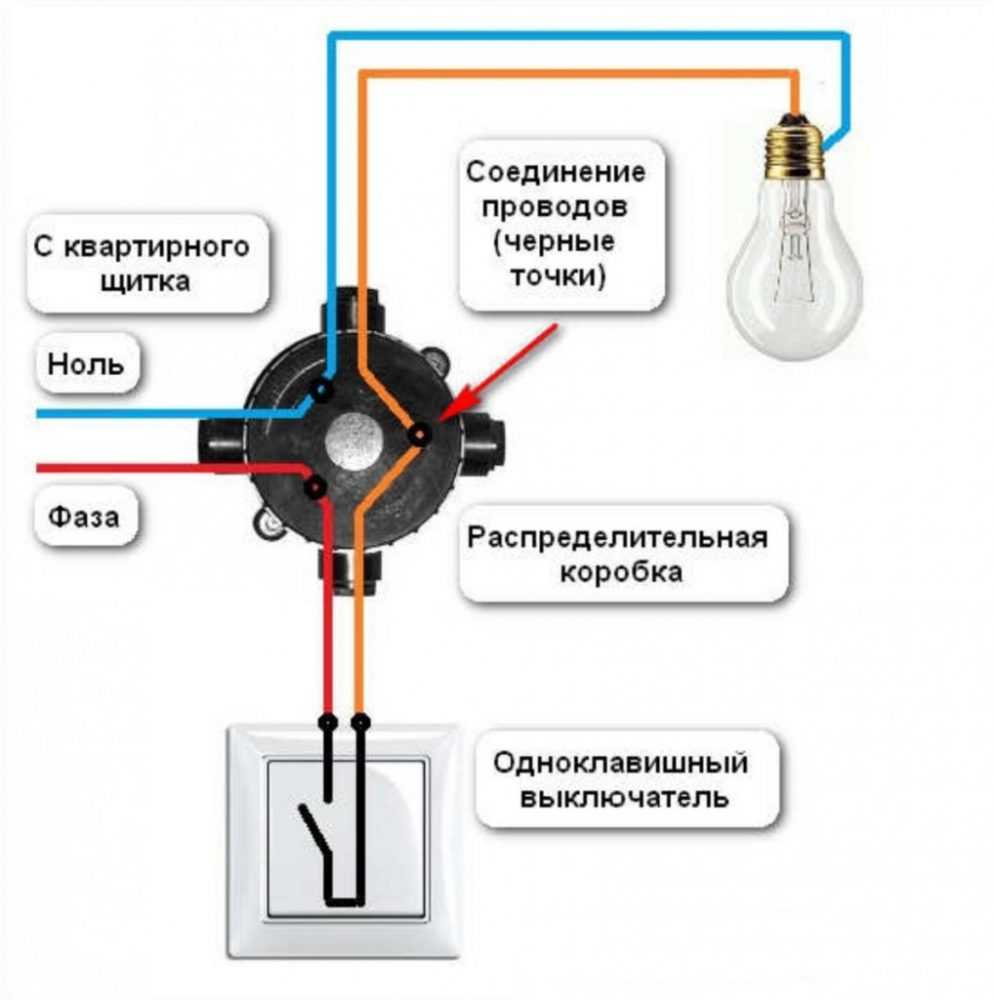

Схема подключения одноклавишного выключателя

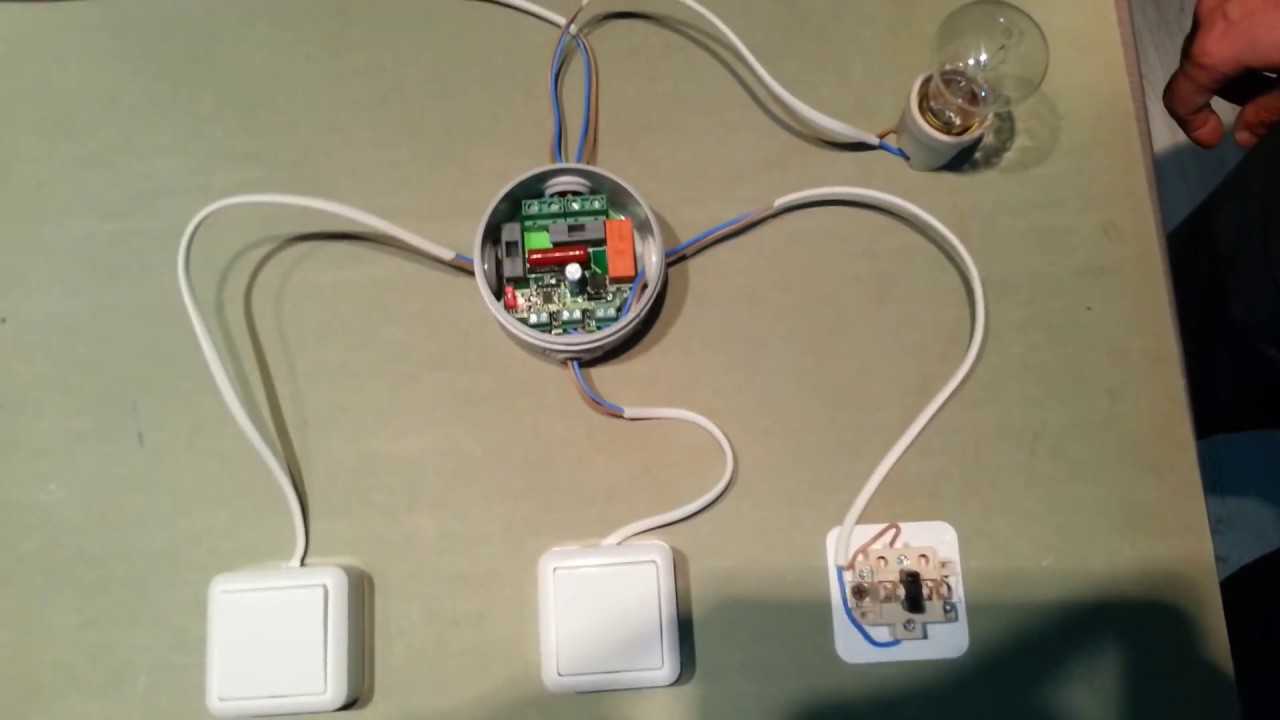

Соединение с применением распределительной коробки

Соединение с использованием распаечной коробки рекомендуется всегда, за исключением реализации схемы управления освещением из нескольких точек с использованием последовательного включения проходных и перекрестных переключателей. В этом случае лучше произвести прокладку кабелей и подключение шлейфом.

Если выбран монтаж с распаечной коробкой, то он производится по следующим принципам:

от распредщита до коробки прокладывается двухжильный питающий кабель (трехжильный, если есть заземляющий проводник) с фазным и нулевым проводами;
к каждому светильнику отходит свой двухжильный кабель (трехжильный в сетях TN-S или TN-C-S) с жилами L и N (PE);
проводники N и PE следуют транзитом через коробку к лампам, при необходимости они ветвятся по числу светильников;
фазный проводник имеет разрыв, в него подключается коммутационный аппарат согласно схеме;
к выключателю опускается кабель с соответствующим количеством жил.

Проводник PE при наличии защитного заземления надо прокладывать обязательно, даже если используются светильники без заземления (например, с лампами накаливания). Это поможет в будущем избежать проблем при реконструкции сети.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят

Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Соединение медных и алюминиевых проводников

Общеизвестный факт – проводники не должны напрямую контактировать в электропроводке. У меди и алюминия значительная разница в электрохимическом потенциале, поэтому в месте их контакта будет возникать ЭДС. Она незначительна, но в течение длительного срока эксплуатации ток, постоянно протекающий через место соединения, при взаимодействии с атмосферной влагой будет вызывать электрохимическую коррозию. Она приводит к образованию оксидной пленки, ухудшению контакта и локальному перегреву, и эти эффекты будут только усиливаться со временем. В итоге получится отгорание места контакта, а то и возгорание изоляции проводников или других расположенных рядом предметов.

Поэтому медные и алюминиевые провода можно соединять только через клеммы, выполненные из стали. А еще лучше забыть про саму возможность выполнения алюминиевой проводки и делать ее только из медных проводников.

Техника безопасности

Большинство мелких ремонтных работ можно выполнить самостоятельно

Особых навыков и умений не потребуется, но важно помнить одно правильно – обязательно отключать электричество

Меры предосторожности при работе с электричеством:

Обязательно нужно отключить электричество в той части разводки, где будут производиться ремонтные работы. Напряжение выше 24 Вольт опасно для человеческой жизни.
Следует заранее узнать характеристики электропроводки. Нельзя напрямую соединять алюминиевые и медные провода!
При расположении щитка на лестнице и возможности доступа к нему людей, советуется повесить надпись, предупреждающую о работах.
Перед началом монтажа индикаторной отверткой проверяется электрическая сеть.
Ремонт выполняется в специальных перчатках профессиональным оборудованием с заизолированными ручками.
Лучше дополнительно устанавливать автоматические выключатели в щитки. Они помогают обезопасить сеть.
Соединения укладываются в специальные коробки.
Не оставлять оголенные проводники.
Обязательно следует подготовить все нужные инструменты и материалы для работы. Если приборы не имеют изоляции, ее можно сделать самостоятельно с помощью хлорвиниловой трубки или изоляционной ленты.
Следует использовать защитные диэлектрические перчатки.

Только после выполнения всех требований можно приступать к монтажу.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах

Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит

Помогла ли вам статья?

ДаНе особо

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Выбор распаечной коробки

наружной проводки;
скрытой проводки;
монтажа на гипсокартонную перегородку.

Выводы

Выключатель является обязательным компонентом, через который пользователь может управлять лампой. В домашних условиях применяются разные виды переключателей – с одной клавишей и несколькими, проходные и перекрестные, с диммером и датчиком движения. Они также классифицируются по способу монтажа. Чаще всего применяются одно- и двухклавишные накладные и встраиваемые устройства.

Схема подключения выключателя с лампочкой во всех случаях похожая. Выключатель ставится в разрыв фазы цепи. Все работы проводятся по вышеприведенным инструкциям и схемам, с соблюдением техники безопасности. После монтажа нужно проверить работоспособность цепи.

Заключение

Монтаж проходного одноклавишного выключателя нужно проводить сразу во время ремонта.

Отмерьте провода и подсоедините к коробкам выключателя, внимательно проверяя правильность подсоединения контактов.

Общие требования к прокладыванию проводки следует также учесть. Провода не стоит размещать ближе, чем на 15 см к потолку.

Используйте монтажные коробки и аккуратно скрутите провода, закрепите стяжками, закройте изолентой оголенные места.

Серьезный подход к монтажу проходного выключателя во время ремонта позволит избежать многие ошибки и принесет пользу вашему дому. Ведь переходной выключатель очень удобное изобретение.

Много полезной информации — в видео.
