Как согнуть светодиодную ленту на 90 градусов?

Матовый рассеиватель для светодиодной ленты своими руками (бюджетно)

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

• силикатное стекло;
• поликарбонат;
• акриловое стекло;
• полистирол.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

• Химическое;
• Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

• Минимальные затраты времени;
• Однородная структура поверхности

Минусы метода:

• Относительно высокая стоимость паст;
• При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

• Требуется пескоструйный аппарат;
• Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

svetodiodinfo.ru

Как повернуть светодиодную ленту на 90 градусов

Необходимо избегать изгиба ленты радиусом более 5 см, поэтому ее нельзя просто загнуть, если нужно закрепить под углом 90 градусов. Плату следует разрезать по линии реза на два отрезка, склеить их вместе, а затем восстановить электрический контакт.

Один из наиболее удобных способов соединения на повороте – угловой коннектор. Он выполнен в виде углового элемента с защелками на концах или в виде коннектора с защелками, соединенными проводами. Они могут быть 2-х, 4-х и 5-ти контактными. Первые используются для одноцветных лент, вторые – для RGB, третьи – для RGBW LED-лент.

Перед тем как соединить два отрезка, следует зачистить ножом контактные площадки по краям, а затем установить их в переходник. Такую систему просто собирать и разбирать, даже если она находится в труднодоступном месте. Есть недостаток – высокая стоимость соединителей.

Второй вариант монтажа позволит избежать затрат. Потребуются провода по количеству контактов и паяльник. Провода должны быть медными многожильными с сечением 0,75-1 мм2. Инструкция по монтажу:

1. Провода и контактные площадки зачищают, лудят и соединяют с помощью паяльника в соответствии с полярностью.
2. Флюс убирают зубной щеткой, смоченной спиртом.
3. Чтобы соединение не было подвержено влаге, защищают его термоклеем или термоусадочной трубкой.

Чтобы использовать термоусадочную трубку, ее нужно надеть на ленту перед пайкой.

Этот способ соединения дешевый и надежный, но быстро разобрать его не получится.

Чтобы выполнить монтаж светодиодной ленты самостоятельно, достаточно следовать подробной инструкции. Светодиодное освещение универсально. Ленту зачастую используют для организации подсветки гипсокартонного или натяжного потолка, но этим сфера ее применения не ограничивается.

Осуществление монтажных работ

Грамотно продуманное планирование позволит избежать проблем при монтаже светодиодной ленты на кухонный гарнитур. Сам процесс монтажа довольно прост.

• Отрежьте ножницами нужное количество ленты. Отмерять лучше с помощью рулетки.
• Аккуратно оголите контакты на 1.5 см.
• С помощью паяльника необходимо прикрепить к ним 2 кабеля. При желании можно использовать коннекторы для соединения.
• Необходимо изолировать провода с помощью специальной ленты или термоусадочной трубки. В последнем случае отрежьте 2 см трубки, установите в месте спаивания и зафиксируйте строительным феном. Именно такой вариант изоляции считается наиболее эстетичным и надежным.
• Если лента имеет малую мощность, то можно крепить ее напрямую к мебели, если мощность большая, то используйте профиль. Снимите со светодиодной ленты защитную пленку и наклейте в нужном месте.
• Возле светильника нужно установить трансформатор, заранее продумайте его расположение. Со стороны с низким напряжением необходимо припаять провода ленты, предварительно очистив их от изоляции. С противоположной стороны трансформатора прикрепите кабель с вилкой.

• Для соединения проводов используйте параллельную схему. Выведите кабели к блоку питания.
• Спрячьте провода в специальный пластиковый короб и закрепите их внутри электроустановочными скобками.
• Подключите диммер (выключатель) и установите блок питания. Усилители и выключатель необходимы в том случае, если требуется менять яркость подсветки во время использования. Такие детали схемы устанавливаются вместе с блоком питания. Для регулирования освещения можно использовать как пульт, так и обычный выключатель.

При необходимости на тыльной стороне шкафчика можно сделать аккуратное отверстие для кабеля. Диаметр его должен быть немного больше сечения провода. Аккуратно и незаметно пропустите кабель к месту соединения.

А теперь рассмотрим основные правила монтажа.

Перед началом установки подсветки необходимо произвести небольшую подготовку. Обязательно убедитесь в целостности материала для изоляции проводов (ленты или трубки). Проверьте совместимость светодиодной ленты и трансформатора. Если пренебречь простыми правилами, то подсветка может довольно быстро выйти из строя или вовсе не включиться. Для выделения барной стойки или обеденного стола использовать яркий свет не рекомендуется

Чрезмерная навязчивость будет постоянно утомлять и отвлекать внимание от общего интерьера. Выбирайте уровень защиты от влаги в зависимости от места расположения изделия

Над умывальником и рабочей поверхностью устанавливайте защищенное устройство, а для обеденной зоны можно подобрать вариант попроще. Помните, что крепление профиля с помощью саморезов более надежно, чем с помощью двухстороннего скотча

Второй материал подходит только для монтажа маленьких кусочков лент на гладкой и ровной поверхности.

• Используйте алюминиевые профили со вставками для рассеивания света.
• Если делаете угловое освещение, то нужно правильно нарастить ленту. Зачистите контакты и прикрепите перемычки с помощью паяльника. Соединяйте плюс с плюсом и минус с минусом.
• Контроллер и блок питания лучше спрятать в закрытый шкаф или за него. Если оставить все на открытом месте, то через пару месяцев детали покроются липким слоем жира.

Технология пайки

Ничего нового или особенного в процессе пайки светодиодной ленты между собой и соединительными проводами нет. Все делается примерно следующим образом:

1. Отрезается лента и провода необходимой длины;
2. Производится зачистка и лужение оголенных концов проводов и контактов на светильнике. В некоторых случаях это бывает проблематичным из-за материала токопроводящих дорожек;
3. На следующем этапе необходимо припаять провода к контактам, используя оптимальный температурный режим инструмента (паяльника). Время пайки не должно превышать 5…10 секунд, чтобы исключить возможный перегрев и повреждение дорожек и светодиодов;
4. Обжимают место контакта термоусадочной трубкой.

Если предстоит паять провода и защищенную ленту, то предварительно необходимо будет зачистить зону контактов от силиконовой или эпоксидной оболочки. После соединения производится его гидроизоляция: на соответствующую основу садится защитная заглушка. Если требуется достаточно хорошая изоляция, то можно применить несколько слоев силикона или клея.

В заключение следует отметить, что в некоторых случаях процесс пайки усложняется. Тогда можно использовать специальные коннекторы, надежно обжимающие контакты.

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item1 { background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat; } #td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item2 { background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat; } #td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item3 { background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat; }

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты ширина коннектора для светодиодной ленты

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

Стыковка при помощи коннекторов

Для более быстрого и доступного способа скрепления двух фрагментов LED -нити используют специальные соединители – коннекторы. Они представляют собой небольшой пластмассовый блок с защёлкой и контактными площадками.

Какие бывают

В зависимости от задачи, применяются разные виды коннекторов:

1. С изгибом. Такие устройства помогают объединить фрагменты нити в любых нужных направлениях, пустить их под разными углами и параллельно.
2. Без изгиба. Годятся только для прямолинейного соединения.
3. Угловые. Как видно из названия, их назначение – стыковка фрагментов под прямым углом.

Стандартный угловой коннектор.

Пошаговая инструкция по коммутации

Всё, что требуется для такой операции – острые ножницы. Алгоритм следующий:

1. Отрезать два куска ленты нужной длины. Количество светодиодов на каждом из них должно быть кратно 3.
2. Если есть защитное силиконовое покрытие, канцелярским ножом зачистить его, чтобы путь к контактам был открыт.
3. Открыть крышку коннектора и поместить внутрь него один конец. Контакты должны плотно прилегать к контактной площадке.
4. Крышка защёлкивается, и та же манипуляция совершается с концом второго вывода LED-нити.
5. При подсоединении проводов через коннектор нужно удостовериться в правильной полярности, чтобы не пришлось делать всё сначала.
6. Завершающий этап – подключение к сети и проверка работы собранной воедино ленты.

Для стыковки 3 и более фрагментов светодиодной полосы стоит воспользоваться коннектором RGB-типа. Он, в отличие от стандартных соединителей, имеет не 2 контактные площадки, а 4 – по 2 с каждой стороны. Между двумя концами коннектора пролегает 4-жильная шина проводов разных цветов, её можно сгинать, если надо.

RGB-коннектор для светодиодной нити.

Кроме этого, для соединения кусков одноцветной светодиодной ленты можно применить быстрый коннектор с двумя проводками. Его нужно перевернуть так, чтобы широкая белая полоса оказалась сверху, каждый из концов нити вставить в соответствующий соединитель

При этом важно следить за тем, чтобы соблюдалась полярность. После надёжной фиксации и защёлкивания коробочки можно приступать к проверке работы светодиодной ленты

Закрепляем информацией из видео:

Как соединить одноцветную LED ленту коннекторами к блоку питания

Для работы нам понадобится:

• светодиодная лента
• ножницы
• соединитель (коннектор) концевой

При помощи такого коннектора мы с легкостью соединим один конец светодиодной ленты с блоком питания.

Лента режется только отрезками, кратными тр светодиодам. Места отреза легко увидеть по линиям, нанесенным на лицевой стороне ленты. Помните, что такая специфика распределения диодов на ленте не позволит Вам точно отрезать необходимый размер «тютелька-в-тютельку» и всегда будет либо больше размер, либо меньше.

Ножницами отрезаем так, чтобы медные пятаки по линии отреза оставались по обестороны отрезков ленты. На фотографии пятаки можно увидеть в виде мелких круглых медных площадок.

Берем коннектор для быстрого монтажа ленты. Расположите его так, как видите на фото. Белой, широкой полосой вверх. Далее без особых усилий тяните за концы второй пластиковой защелки. Производя эти операции никогда не держитесь за проводники, иначе потом прийдется работать паяльником.

Вставляя LED ленту в соединитель проверяйте полярность. Не всегда цвет проводов может совпадать «+» и «-«. Особенно это касается тех, кто приобретает дешевые китайские коннекторы. Успокою всех. Ничего плохого в китайских коннекторах нет. 99 процентов приходят в Россию имено оттуда. Просто кто-то покупает их в российских магазинах, а кто-то делает умнее и приобретает на китайских площадках.

После того, как лента будет вставлена в коннектор, необходимо вернуть защелку на место. И не прилагая серьезных усилий проверить надежность крепления. Если все в порядке — подсоединяйте провода к блоку питания и проверяйте работоспособность ленты.

Какая схема подключения ленты правильная?

Так как светодиодные ленты можно разделить на две группы — низковольтные (5, 12, 24 Вольт) и сетевые (220 Вольт), то и схемы подключения делятся на две группы. В случае подключения низковольтных лент используют блоки питания с соответствующим выходным напряжением и током. А для подключения 220В лент нужен только небольшой адаптер с диодным мостом внутри.

Для регулировки яркости низковольтных лент, кроме блоков питания, необходимы диммеры (регуляторы яркости) или RGB-контроллеры и усилители для управления цветами свечения у многоцветных моделей. Для лент на 220 Вольт так же существуют свои контроллеры, но их уровень гораздо ниже чем у слаботочных лент. Например, RGB контроллер для диодной ленты 220V имеет только основные функции и пару программ мерцания, а управление яркостью чаще всего не требуется.

Блок питания — это прибор, который преобразует 220В в 12В (или другое пониженное напряжение) постоянного тока. В зависимости от задачи и модели ленты, в цепи используется один или несколько блоков питания. Если в схеме более одного блока и присутствует любое управление, тогда потребуется усилитель.

Становится понятно, что универсального способа подключения ленты нет и под определенный вид задачи необходимо использовать оптимальную схему. Ниже мы рассмотрим все основные схемы подключения, а также каждый элемент цепи по отдельности.

Это интересно: Почему мигает энергосберегающая лампа при выключенном свете и включении

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Виды потолков

Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.

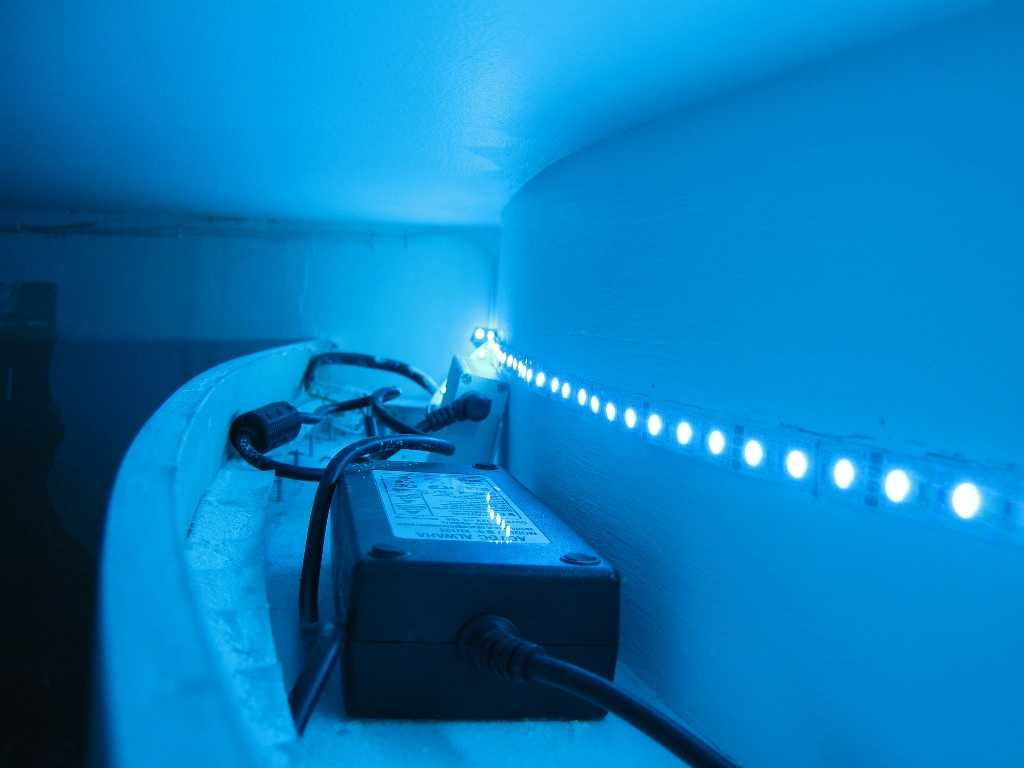

Козырно выглядит использование светодиодной ленты для подсветки потолкаизнутри. Если у вас разыграется фантазия, то например можно сделать:

Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.

Гипсокартонный и подвесно-натяжной будут достаточно оптимальными  при одноуровневом проекте. У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.

Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих  280 см, что выше обычных 250 см.

Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.

Ошибки при пайке

Светодиоды начинают мигать и выходят из строя, если во время подключения светодиодных лент или пайки были допущены ошибки. Самые частые из них:

1. Нельзя устанавливать коннектор на токопроводящие контакты, которые раньше подвергались пайке. Из-за разной толщины сплава олова соединение получается плохим.
2. Если паяльник нагрелся свыше +300 °C, не стоит им проводить пайку. Иначе токоведущие нити, расположенные внутри ленты, сгорят.
3. Нельзя флюс заменять другими видами кислот. Это агрессивные вещества, которые разъедают контакты.

Иногда соблюдая все правила пайки, диоды все равно работают плохо. Часто это происходит с дешевыми китайскими лентами. Такие изделия оснащены контактами, которые сделаны из непрочных сплавов.

Варианты размещения светодиодной ленты

Перед тем как начинать монтаж, нужно определиться с расположением LED-ленты относительно молдинга. В зависимости от этого меняется эффект. Чаще всего берут Г-образный карниз, открытый сверху. С таким багетом возможно три варианта размещения диодной ленты:

1. На стене на уровне края карниза. Световой поток направлен к центру помещения. Между плинтусом и потолком получается светящаяся полоса максимальной ширины и интенсивности. Такой вариант подойдет для использования в качестве основного освещения. Если опустить диоды ниже, видимые лучи станут более узкими.
2. На внутренней перекладине плинтуса. Свет направлен на потолок. Лучи отражаются от поверхности перекрытия, полоса имеет среднюю ширину.
3. На бортике молдинга. Свет направлен на стену. При таком варианте освещение будет попадать на потолок более концентрированной узкой полосой. В этом случае подсветка годится только для декоративных целей.

Эти способы можно комбинировать. Например, приклеить ленту на бортик плинтуса и на стену, тогда, если подключить их к отдельным выключателям, получится менять интенсивность подсветки. Часто ленту укладывают в два ряда и подбирают разную цветовую температуру, чтобы можно было переключаться с тёплого на нейтральный белый свет.

В зависимости от места установки ленты, выбирают прямоугольные или угловые профили. В последнем случае световая полоса получается шире, такой вариант больше подходит, когда диоды используются в качестве основного источника света. Сами профили прикручиваются напрямую к стене или монтируются на кронштейны. Крепление с помощью кронштейнов позволяет легко изменить угол, под которым исходит свет.

Светодиодная лента – виды и критерии выбора

Виды

В зависимости от способов монтажа LED-ленты представлены двумя типами:

На фото DIP лента

DIP – светодиоды заключены в защитный корпус с двухсторонними выходами;

Фото SMD ленты

SMD – поверхностное расположение светодиодов, при котором лампочки припаивают к плате сверху.

После буквенного обозначения SMD следуют четыре цифры, которые показывают размеры припаянных светодиодов. Например, SMD 5050 – это дюралайт со светодиодами 5 мм на 5 мм.

Для изготовления Led лент используют светодиоды двух типов:

• SMD 3528 (3028);
• SMD 5050 (5060).

В DIP источниках освещения встроены светодиоды в форме цилиндров. Чтобы обеспечить надежность и герметичность прибора, их заливают силиконовой массой. Размер светодиодов указан в миллиметрах. Например, DIP 5 мм обозначает, что используются светодиоды размерами 5 мм. Такие типы лент выбирают для подсветки рекламных щитов или тюнинга автомобилей.

При выборе светодиодной ленты, ориентируются на количество светодиодов, расположенных на одном погонном метре прибора:

Тип ленты	Количество диодов на 1 м погонный (шт) /Потребляемая мощность (Вт)
SMD 3528	60 / 4-8	120 / 7	240 / 16
SMD 5050	30 / 7	60 / 14	120 / 25

Также при выборе дюралайта, учитывают условия помещения, где прибор будет эксплуатироваться. По степени защиты светодиодная лента бывает с маркировкой:

• IP 33 – разрешено использовать только в помещениях с нормальным или низким уровнем влажности (офисах, спальнях, гостиных);
• IP 65 – сфера применения шире. Для дополнительной защиты применяется специальная силиконовая заливка, обеспечивающая непроницаемость со стороны электронных элементов;
• IP 67 и IP 68 монтируют в помещениях с повышенной влажностью. Герметичный пластиковый корпус защищает светодиоды от попадания влаги.

По цвету LED ленты делятся на:

• одноцветные, где установлены светодиоды одного типа. Цвет излучения бывает синий, красный, белый, желтый, но один. В продаже встречаются оригинальные ленты с непривычными для таких типов устройств оттенками. Например, розовым или оранжевым. Специальные ультрафиолетовые или инфракрасные ленты выпускаются для медицинских учреждений;
• разноцветные (RGB), где в одном чипе установлено три кристалла, дающих разное по цветам свечение (например, желтый, красный и зеленый).

Критерии выбора светодиодной ленты на потолок

Главное преимущество светодиодной ленты – простота монтажа. Установить прибор получится самостоятельно, ведь диоды встроены в ленту еще на производстве.

Благодаря многообразию этих источников освещения на рынке получится найти устройство с необходимой тональностью. К другим достоинствам лент относятся:

1. срок эксплуатации (примерно 8 лет или 50 000 часов беспрерывной работы);
2. небольшая потребляемая мощность;
3. безопасность и экологичность;
4. возможность управления освещением;
5. компактность.

При покупке во внимание принимают следующие критерии:

• цвет излучения (монохромные или многоцветные);
• наличие специального контроллера, позволяющего менять интенсивность и оттенок излучения;
• количество диодов в устройстве (30, 60, 120, 240 шт.);
• потребляемая прибором мощность (от 4 до 25 Вт);
• выбор цветовой температуры. Например, холодная температура (5000 – 6500 к) подойдет для современных кухонь, теплая (2700 – 3200 к) – для спален, гостиных или прихожих;
• уровень влагозащиты (IP33, 65, 67, 68);
• производители и качество сборки.

Основные способы стыковки кусков светодиодной нити

LED-ленту соединяют двумя способами: методом пайки и при помощи коннекторов. Какой из них выбрать, зависит от конечной цели. Если нужно гарантированно надёжное крепкое соединение на года, лучше воспользоваться пайкой. Коннекторы тоже хорошо соединят фрагменты, но этот способ более простой и быстрый.

Теперь об основных плюсах и минусах каждого способа соединения фрагментов LED-нити воедино. Информация подаётся в виде таблиц.

Метод пайки

За	Против
Лента может иметь любые нужные повороты и изгибы	Если нет опыта или уверенности в себе, лучше не браться
Высокая прочность соединения	Сильно разогретый паяльник – большая угроза для работы ленты
Контакты не будут окисляться
Не нужно иметь дело с платами
Если есть паяльник, канифоль, изолента, не придётся тратить деньги
Не бросается в глаза место соединения фрагментов

Соединение с помощью коннекторов

За	Против
Коннекторы легко ставятся и снимаются	Высокая влажность – враг коннекторов
Есть много видов коннекторов для разных целей	Контакты могут быстро окислиться
Возможность придать светодиодной полосе любые изгибы и формы	Если приобрести коннектор невысокого качества, лента может просто не включиться
Не нужна дополнительная изоляция	Будет заметно место соединения кусков
Коннекторы не бьют по карману
Для установки не требуется сверхнавыков

Как соединить светодиодную ленту. Паять или не паять: вот в чём вопрос!

Светодиодные ленты широко используются для декоративной подсветки помещений или предметов интерьера. Во время монтажа такого типа освещения часто возникает необходимость выполнить соединение светодиодной ленты между собой. От того, насколько правильно проведено такого рода соединение, в конечном итоге зависит качество и эффективность подсветки.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности

Как соединить светодиодную ленту без пайки

Для такого способа соединения фрагментов ленты или полной пятиметровой длины используются специальные приспособления, называемые коннекторами. Они выпускаются для сращивания как монохромных, так и многоцветных лент (RGB). Коннекторы с проводами могут быть использованы для выполнения поворота ленты или подключения ее к блоку питания.

Кроме того, существуют коннекторы, предназначенные для соединения лент:

• встык; • с углом 90 градусов; • с произвольным углом (два коннектора, соединенных проводами); • крестообразно (узловой коннектор).

Соединение светодиодной ленты коннектором требует предварительной подготовки:

1) Отрезаем от ленты фрагмент нужной длины по специальной маркировочной линии, нанесенной на подложку ленты. Следует помнить, что такие маркеры наносятся через равные промежутки, длина которых обычно составляет 50 мм.2) Чтобы обеспечить надежное соединение, контакты очищаются от пленки окислов с помощью монтажного ножа или другого приспособления. В лентах, имеющих влагозащитную оболочку, контактные пластинки предварительно необходимо освободить от силиконового покрытия.3) На коннекторе поднимаем прижимную пластину, после чего вставляем подготовленную ленту в направляющие канавки и продвигаем вперед до надежной фиксации подпружиненными контактами. После чего закрываем прижимную пластину.

Для того чтобы правильно выполнить подключение ленты к блоку питания, провода коннекторов имеют различную цветовую маркировку. Положительному полюсу (+) соответствует провод красного цвета, а отрицательному (-) – провод с черной изоляцией.

Как соединить две светодиодные ленты встык

Соединение фрагментов светодиодных лент с помощью коннектора встык выполняется по такой же схеме, но с обеих сторон.

Достоинство такого метода сращивания лент состоит в простоте монтажа и скорости его выполнения. Однако со временем на медных пластинах образуется слой окислов, что приводит к ослаблению надежности контакта и вероятному обрыву цепи.

Как соединить светодиодную ленту пайкой

Такой способ сращивания лент более трудоемок и требует применения паяльного оборудования, но является более надежным и исключает возможность окисления контактов. В предыдущих разделах, описывающих как соединить светодиодную ленту с помощью коннектора, был указан метод подготовки ленты. Для стыковки лент методом пайки потребуется:

1) Подготовить провода нужной длины и зачистить их концы от изоляции.2) Обезжирить концы проводов и контактные пластины на ленте.3) Залудить концы питающих проводов и контакты на ленте.

4) Припаять провода к контактам.

Следует помнить, что к плюсовому контакту ленты припаивается провод с красной изоляцией, а к отрицательному – провод с изоляцией черного цвета. Пайку нужно выполнять быстро, так как перегрев светодиодной матрицы приведет к ее выходу из строя, кроме того, из-за высокой длительной температуры может повредиться подложка ленты.

Чтобы защитить место пайки от воздействия окружающей среды и повышенной влажности, используется изоляционная лента или термоусадочная трубка.

Знание о том, как соединить светодиодную ленту между собой, поможет избежать ненужных ошибок, а значит правильно и качественно выполнить монтаж декоративного освещения.

Оригинал статьи размещен на нашем сайте cable.ru .

http://ledjournal.info/vopros-otvet/kak-sognut-svetodiodnuju-lentu.htmlhttp://strojdvor.ru/elektrosnabzhenie/kak-samostoyatelno-ustanovit-svetodiodnuyu-lentu-poryadok-montazha-i-sovety/http://mastergrad.com/forums/t174511-svetodiodnoe-osveshchenie/
