Как светодиодную ленту подключить к батарейкам?

Дополнительные возможности подключения

Любую светодиодную ленту, будь она подключена к батарейке или сети, можно соединить с дополнительным оборудованием – контроллер с пультом дистанционного управления.

Контроллер с пультом

Контроллер позволит управлять с помощью пульта световым потоком, испускаемым осветительной установкой. Если подключить его к светодиодной ленте, то можно будет не только менять степень яркости ее свечения, но и управлять режимами, создавая эффект мигания, мерцания и т.д. Конечно, в ситуации подключения ленты от батареек, такое разнообразие эффектов будет невозможно из-за ограниченных мощностей источника питания. Поэтому подсоединять контроллер нужно к осветительной установке, запитанной по традиционной схеме. Чтобы подключить дополнительное оборудование такого плана с пультом управления к светодиодной ленте своими руками, нужно руководствоваться следующей схемой:

Схема подключения контроллера к ленте

Наличие возможности управления освещением позволяет сделать пребывание в доме более комфортным, а также сэкономить на оплате коммунальных платежей по потреблению электроэнергии. И это при том, что led-продукция и так является самой экономной из всех источников света, существующих на сегодняшний день.

Можно ли подключить светодиодную ленту 12В к автомобильному аккумулятору?

Аккумулятор вашего автомобиля имеет напряжение 12.6 вольт или выше, когда он полностью заряжен. Если ваш двигатель работает, его напряжение поднимется до 13.7–14.7 вольт и упадет до 11 вольт всякий раз, когда происходит разрядка аккумулятора. Из-за отсутствия стабильности никогда не рекомендуется питать светодиодную ленту 12 В напрямую от автомобильного аккумулятора. Это может привести к перегреву полосок и сокращению срока их службы.

Вместо того, чтобы подключать их напрямую, вам нужен регулятор напряжения. Поскольку для работы светодиодных лент вам нужно ровно 12 В, использование регулятора снизит напряжение вашей 14-вольтовой батареи до 12, что сделает ваши светодиодные ленты более безопасными. Однако есть проблема. Всякий раз, когда напряжение аккумулятора вашего автомобиля падает, яркость ваших светодиодов будет и может упасть.

Сколько это работает

Чтобы рассчитать, сколько батареек нам нужно и на какое время их хватит, ищем количество потребляемого светодиодами тока. Эта величина отличается у разных видов оборудования и указана в документации. Количество бывает обозначено как из расчета на один светодиод, так и на единицу длины.

Подсчитав общее количество потребляемого тока, выбираем элементы питания необходимой емкости. Литиевые аккумуляторы 18650 имеют емкость 2600 мА/час — при потреблении 2600 мА (или 2,6 А) они могут обеспечить непрерывный свет в течение часа. Пять метров диодной ленты на 30 диодов, в зависимости от спецификации, могут потреблять ток в 1-3 А, на час-полтора эксплуатации для них потребуется два аккумулятора 18650.

Качество и время работы зависят от аккуратности пайки или используемых коннекторов.

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
паяльник с флюсом и припоем;
пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

тумблер;
светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Как подключить светодиодную ленту к электросети

В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.

В сеть 200 В включаются только предназначенные для этого изделия.

Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.

Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.

Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.

На 24 В.

Зависит от конструкции.

На 12 В.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

Перепройти тест!

Предыдущая
Светодиодная лентаПодключение RGB ленты и варианты её использования
Следующая
Светодиодная лентаВыбираем профиль для светодиодной ленты

Спасибо, помогло!2Не помогло

Сколько времени будет светить

Всё зависит от типа светодиодного ленты, и её мощности, которую она потребляет на 1 погонный метр. Данные справочные, и если известна марка светодиода и их количество в 1 метре, то мощность можно рассчитать из таблицы ниже:

Тип светодиода	Количество светодиодов на 1 метр	Потребляемая мощность 1 м ленты (Вт)
SMD 3528	60	4,8
SMD 3528	120	9,6
SMD 3528	240	19,2
SMD 5050	30	7,2
SMD 5050	60	15
SMD 5050	120	25

Мощность 1 метра различных типов лент

Наиболее точно энергопотребление можно узнать, прочитав эту информацию на упаковке.

Произведём примерный расчёт, для источника света со светодиодами SMD 3528, с количеством элементов 60 шт/м. Мощность 1 метра 4,8 Вт. Чтобы высчитать ток, воспользуемся формулой:

P = U * J

Где,

P – мощность
U – напряжение
J – сила тока.

Силу тока будет равна 4,8/12 = 0,4 А, это равно 400 миллиамперов.

То есть 1 метр ленты будет потреблять 400 миллиампер в час. Допустим используется аккумулятор 18650, ёмкостью 2600 мА/ч. В этом случает 1 метр ленты проработает 2600/400 = 6,5 часов. В зависимости от каждого конкретного случая, от типа ленты, и от ёмкости используемых аккумуляторов нужно будет производить отдельный расчет.

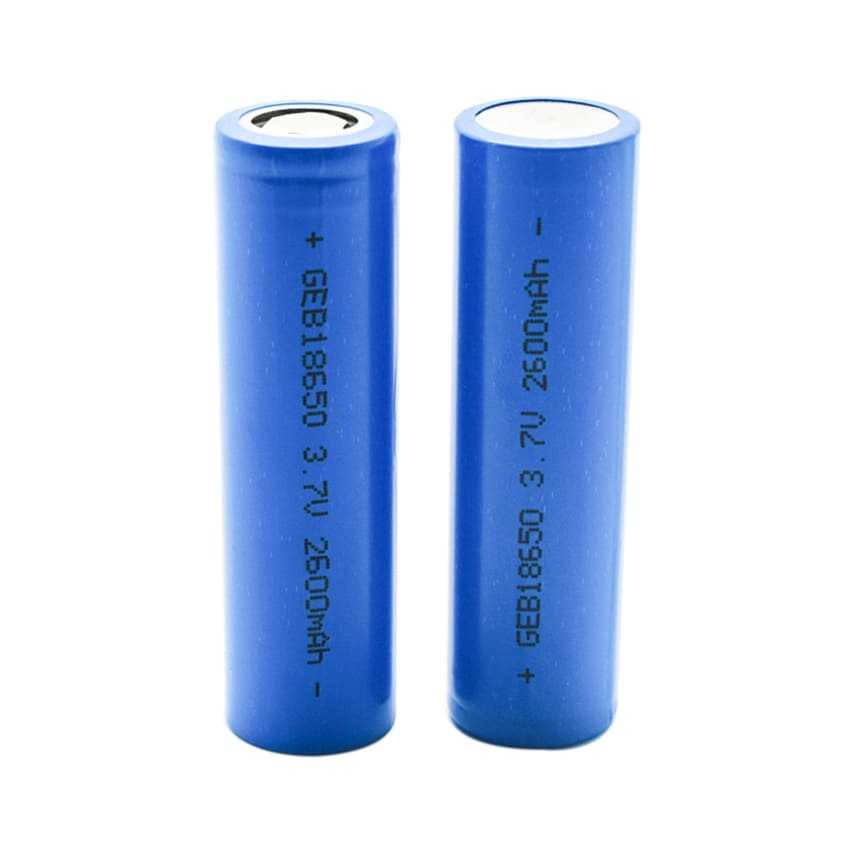

Аккумулятор 18650

Что нужно знать о пайке

Светодиодная лента – очень хрупкий источник света

Поэтому важно соблюдать несколько правил:

Контакт паяльника с лентой должен быть не более 2-х секунд;
Лучше не использовать паяльник мощностью более 40 ватт;
Использовать паяльник с тонким жалом, типа «пика»;
Не использовать активный кислотный флюс;
Сначала залудили и прогрели отдельно провода, потом коротким касанием припаяли их к ленте;
Не допускать излишков припоя, которые могут замкнуть контакты ленты между собой;
Если светодиодная лента покрыта силиконом, то в месте пайки его нужно удалить. Но, всё-таки, лучшим решением в данном случае будет использование специального протыкающего коннектора, так как это быстро, удобно, и обеспечивается дополнительная защита от влаги.

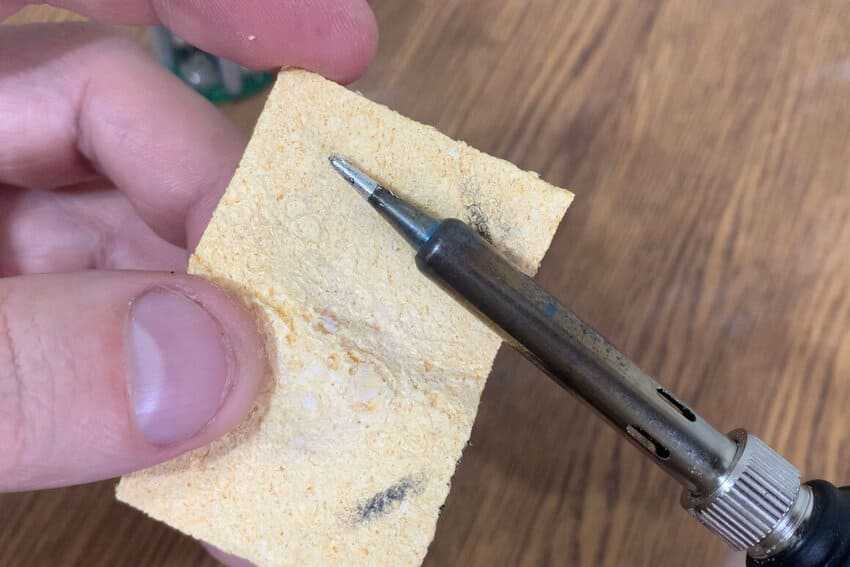

Паяльник с тонким жалом.

Условия применения led подсветки от батареек

Однако такое подключение светодиодной ленты имеет свои ограничения. И применять его можно не везде и не всегда.

Самый главный недостаток – это малая протяженность и малая мощность.

При большой длине Led ленты, например освещение по всему периметру дома или комнаты не малых размеров, все таки придется использовать обычный блок питания с традиционным сетевым напряжением 220V.

Так где же можно применять светодиодные ленты от батареек?

шкафы

Это могут быть как шкафчики в спальне (с одеждой и обувью), так и на кухне (с посудой и различными кухонными принадлежностями).

книжные полки или картины

Такая подсветка уже не будет портить внешний вид полотна уродливыми проводами, а только подчеркивать его красоту.

гаражные помещения небольшой площади

погреб в гараже или сарае

Здесь на полную сказывается главное преимущество подсветки от батареек – автономность и независимость от переменного сетевого напряжения.

временная подсветка помещений при аварийных ситуациях и полном отсутствии электроснабжения в доме или квартире

подсветка рабочей поверхности на кухне, подсветка ванной комнаты или балкона

Только не забывайте в этом случае использовать светодиодную ленту влагозащищенного и герметичного исполнения с защитой IP 55,65.

сценическая одежда для выступлений

спортивные тренажеры, велосипеды

Дополнить варианты применения вы можете самостоятельно, в зависимости от ваших фантазий и потребности.

Самым главным условием запуска и продолжительной работоспособности светодиодной ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.

При этом использовать можно любые типы и виды батареек, в том числе и аккумуляторные. Причем данный вариант даже более предпочтителен.

во-первых такой источник будет многоразовым

Заканчивается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В большинстве своем, именно аккумуляторные модели и рекомендуется использовать на кухне и в ванной.

То есть там, где помимо светодиодного освещения, есть еще и традиционное.

во-вторых это экономически выгоднее

Отпадает необходимость хранить залежи запасных батареек и своевременно докупать новые.

Применять можно любые типы:

Главное, собрав их необходимое количество, получить требуемые 10-12 вольт.

Когда необходимы?

Одиночные светодиоды и светокластеры (в составе светолент) нужны в нескольких случаях.

Подсветка в местах, где не подходит проводка, либо, к примеру, на даче, где нет электроснабжения (или его отрезали за длительную неуплату).

Подсвечивание в походах, где отсутствует возможность подключиться к бытовой или промышленной электросети. Распространённый случай – подсветка велосипеда, электросамоката либо электроскутера, палатки.

В случаях, когда уникальный дизайн не хочется портить проводкой, нет возможности её спрятать вместе с блоком питания.

При выполнении работ по месту, где не важны площадь помещения, а следовательно, и мощность. Свет есть повсюду, где вы находитесь, куда направляетесь – идеальным решением для кластеров светолент станет налобный фонарь (или прожектор). Он будет светить лишь рядом с вами, когда это необходимо. Это даёт возможность сэкономить на лампочках и сетевых светолентах, освещении абсолютно не нужного в данный момент пространства.

Пошаговая инструкция подключения

батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
паяльник с флюсом и припоем;
пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

Обратите внимание! Сечение проводов выбирается в зависимости от того, какой ток по ним будет течь. Поскольку диоды потребляют мало тока, то сечение можно брать самое минимальное

сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL)

Основные характеристики:

Степень защиты — IP 65;
Тип свечения — многоцветное;
Цвет свечения — зеленый, красный, синий;
Напряжение — 12/220 В;
Общая длинна — 2 м;
Количество светодиодов на погонный метр — 24 шт.

Назначение. Лента предназначена для ночной подсветки и декоративного оформления элементов интерьера. Она имеет длину базовой части 2 метра, которую можно укоротить обрезкой в маркированных местах или нарастить специальными удлинителями до 10 метров, крепящихся последовательно с помощью концевых коннекторов.

Монтаж осуществляется с применением самоклеящейся тыльной поверхности без вспомогательного инструмента. Степень защиты IP65 допускает использование во всех помещениях за исключением мест вероятного подтопления.

Возможное применение Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL).

Функционал и особенности. Этот осветительный прибор RGB типа имеет в своем составе 48 трехцветных светодиодов SMD 5050. Он поддерживает 16 миллионов цветов, любой из которых устанавливается вручную или автоматическим копированием понравившейся вам окраски находящегося поблизости предмета.

Устройство может входить в систему «умного дома» или управляться по Wi-Fi со смартфона, создавая многочисленные динамически изменяющиеся образы. Рабочее напряжение 12 вольт. Общая потребляемая мощность всего 7,5 Вт позволяет отнести изделие к разряду экономичных.

Комплектация. Эта модель поставляется в картонной коробке вместе с кабелем, контроллером управления лентой и блоком питания. Удлиняющие модули надо приобретать отдельно.

Комплектация Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL).

Плюсы Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL)

Множество сценариев работы, доступных через приложение Xiaomi.
Удобство монтажа.
Управление со смартфона.
Полная комплектация.
Красивое оформление.

Минусы Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL)

Слабый приемник Wi-Fi.
Редко расположены светодиоды, что ухудшает качество восприятия цвета.
Поставляется с китайской вилкой.
Запах дешевого пластика.
Высокая цена.

Сборка и подключение

Убедимся, что приготовлено необходимое для работы:

лента лежит рядом, необходимый кусок с нужным количеством диодов выбран, спецификации известны;
элементы питания куплены, емкость, напряжение, время работы рассчитаны, если батареек много — подготовлен бокс;
паяльник мощностью 25-40 Вт, флюс, припой;
гибкие провода (желательно, с разноцветной изоляцией), сечение может быть небольшим, 0,5-0,75 мм2;
нож-кусачки для зачистки изоляции;
кусок наждачной бумаги либо что-то аналогичное для зачистки контактов;
по желанию, тумблер и коннекторы.

Помним, что при последовательном соединении общее напряжение складывается из суммы напряжения всех элементов питания. При параллельном — равно напряжению каждого отдельного элемента.

Приступаем к подключению:

Зачищаем контакты на батарейках — плюс и минус обрабатываем наждачной бумагой.
Концы проводов залуживаем.
Припаиваем один проводок к зачищенному плюсу батарейки, другой — к минусу.
Если подключаете тумблер, на его вход припаивается провод с батарейки, выход идет на минус ленты.
Делаем аккуратные разрезы в строго отмеченных для этого местах светодиодной полоски (обычно линия разреза находится между парами контактов для припоя).
Плюс, минус, а также рабочее напряжение подписаны непосредственно рядом с контактами. RGB-контакты — всегда минусы.
Припаянный к батарейке плюс (либо выходящий из бокса плюсовой провод) припаиваем к плюсу на ленте, минус (либо выход тумблера) — к минусу. Припаянный “зеленый” контакт заставит ленту светиться зеленым цветом, красный — красным. Иногда минус маркируется как GND.
Коннекторами могут соединяться как отдельные участки друг с другом, так и вся лента с источником питания или контроллером. Каждому типу (RGB, RGBW) требуется свой коннектор.
Если нужно, повторяем шаги, указанные выше, с остальными батарейками и участками ленты.
На контактах не должно оставаться остатков припоя.

Жало паяльника нельзя держать на одном месте дольше 5 секунд, в идеале — 1-2 секунды. Если светодиодная полоса покрыта силиконом, перед пайкой его нужно будет аккуратно счистить с контактов. Паяльник не должен дымить, а флюс (его стоит использовать некислотный) — закипать.

На цветных лентах 4 контакта находятся очень близко друг к другу. Следим, чтобы при пайке не образовалось оловянной дорожки, покрывающей сразу несколько контактов. Если такое произошло, заново разогреваем их и зубочисткой убираем лишнее олово между контактами. Проигнорируем — и в лучшем случае перепутаются цвета, в худшем — сгорит или лента, или блок питания, или всё разом.

Как сделать светодиодную подсветку своими руками

Прелесть ледподсветки заключается в том, что для монтажа освещения своими руками не требуется навыков профессионального электрика. Самым простым решением является приобретение комплекта для монтажа светодиодного освещения в который входит:

лента (обычно 5 метров);
блок питания;
диммер – регулятор уровня освещенности;
RGB контроллер (пульт дистанционного управления включением/выключением), изменения цветового режима и задания последовательности включения световых каналов;
коннекторы.

Для монтажа ленты 120-240 потребуется приобрести алюминиевый монтажный профиль.

Если технические характеристики готового комплекта не устраивают, можно все элементы приобрести по отдельности. Это позволит немного сэкономить

Важно произвести предварительные расчеты мощности светодиодной ленты, чтобы подобрать соответствующий блок питания

Расчет крайне прост. Достаточно подставить в приведенную формулу значения, чтобы получить искомую мощность блока питания:

W = L х W1 х K,

Где:

W – Мощность устройства питания (W);

L – длина ленты (м);

W1 – потребляемая мощность 1 п.м ленты;

К – коэффициент интенсивности эксплуатации.

Для фонового освещения — 1,3, для основного – 1,5 – 1,7.

Обрезка

Чтобы понять, как сделать освещение, и принцип устройства ленты необходимо внимательно посмотреть на рисунок.

РИСУНОК 1

Устройство светодиодной ленты

На рисунке обозначены места разреза. В них расположены выходы контактов токопроводящих каналов, на которые надеваются коннекторы – соединительные устройства. Режут ленту мощными портняжными ножницами или резаком, имеющимся в приспособлениях для снятия изоляции, который является одним из основных инструментов электрика.

Схема подключения подсветки

Подключение светодиодной ленты входящей в комплект не представляет трудностей Достаточно следовать приложенной инструкции. Для тех, кого больше греет светодиодная лента, сделанная своими руками, и кто решил собрать электрическую цепь самостоятельно, следует руководствоваться следующей схемой:

РИСУНОК 2

Простая схема подключения светодиодной ленты

Для большей наглядности, как сделать подсветку, чтобы даже начинающие электрики могли справиться с задачей, приводим фотографию предварительной сборки сложной схемы подключения светодиодной ленты SMD-5050 с блоком дистанционного управления:

РИСУНОК 3

Предварительная сборка светодиодной ленты SMD-5050

Подготовка перед установкой

Для установки и монтажа светодиодной подсветки потребуются следующие инструменты:

рулетка;
электродрель;
отвертка или шуруповерт;
ножовка по металлу для отпиливания алюминиевого монтажного профиля;
набор дюбелей и саморезов;
двухжильный монтажный электрический провод ПВХ-2,5 мм.

Монтаж светодиодной подсветки

Монтаж светодиодной ленты своими руками осуществляется непосредственно на поверхность стены, плинтуса, мебели на двустороннюю клейкую ленту (скотч) если количество светодиодов 30-60 на 1 п.м. Такие ленты почти не нагреваются в процесс эксплуатации. Ленты 120-240 монтируются на алюминиевый профиль, который следует монтировать с использованием теплоизоляционных шайб, оставляющих зазор между профилем и поверхностью – для лучшей вентиляции и охлаждения.

Сборка и подключение

Убедимся, что приготовлено необходимое для работы:

лента лежит рядом, необходимый кусок с нужным количеством диодов выбран, спецификации известны;
элементы питания куплены, емкость, напряжение, время работы рассчитаны, если батареек много — подготовлен бокс;
паяльник мощностью 25-40 Вт, флюс, припой;
гибкие провода (желательно, с разноцветной изоляцией), сечение может быть небольшим, 0,5-0,75 мм2;
нож-кусачки для зачистки изоляции;
кусок наждачной бумаги либо что-то аналогичное для зачистки контактов;
по желанию, тумблер и коннекторы.

Приступаем к подключению:

Зачищаем контакты на батарейках — плюс и минус обрабатываем наждачной бумагой.
Концы проводов залуживаем.
Припаиваем один проводок к зачищенному плюсу батарейки, другой — к минусу.
Если подключаете тумблер, на его вход припаивается провод с батарейки, выход идет на минус ленты.
Делаем аккуратные разрезы в строго отмеченных для этого местах светодиодной полоски (обычно линия разреза находится между парами контактов для припоя).
Плюс, минус, а также рабочее напряжение подписаны непосредственно рядом с контактами. RGB-контакты — всегда минусы.
Припаянный к батарейке плюс (либо выходящий из бокса плюсовой провод) припаиваем к плюсу на ленте, минус (либо выход тумблера) — к минусу. Припаянный “зеленый” контакт заставит ленту светиться зеленым цветом, красный — красным. Иногда минус маркируется как GND.
Коннекторами могут соединяться как отдельные участки друг с другом, так и вся лента с источником питания или контроллером. Каждому типу (RGB, RGBW) требуется свой коннектор.
Если нужно, повторяем шаги, указанные выше, с остальными батарейками и участками ленты.
На контактах не должно оставаться остатков припоя.

Работая с паяльником на весу, не забываем про защитные очки и перчатки.

Есть несколько способов закрепить светодиодную ленту:

клейкий слой с обратной стороны ленты;
дополнительное прикрепление двусторонней клейкой лентой;
гелевый суперклей;
алюминиевые профили.

Выбирать способ подключения нужно с расчетом на будущий монтаж. Блок питания и провода возможно спрятать внутри шкафов и плинтусов, но обязательно неподалеку от розетки. Подключение с батарейками делается с учетом возможности быстро их заменить.

Два способа подключения диодной ленты принципиально различны по масштабу: батареечный — беспроводной, подходит для локальных задач; с блоком питания — надежный, для крупных проектов. Уровень заряда относительно потребляемого электричества поможет узнать, как часто придется менять элементы питания и сколько их нужно для бесперебойной работы. Кто неуверенно владеет паяльником — берет бокс для батареек или блок питания и подключается при помощи коннектора.

Умение подключить светодиодную ленту без блока питания избавит от проблем с укладкой проводов. И это единственный способ заставить ее работать при отсутствующем электричестве.

К каким батарейкам можно подключать светодиод

Согласно теории, источником питания для LED могут быть любые батареи или аккумуляторы. Просто, одни нуждаются в дополнительных схемах, а другие способны почти без посторонней помощи давать энергию для работы элемента. Главная задача — определить, на сколько хватит энергии аккумулятора.

Для того, чтобы грамотно подключить LED элемент, надо предварительно выполнить кое-какие расчеты. Время работы источника можно определить по формуле:

T = (C * Uбат)/(Uled * Iled)

T — время работы батарейки;
C — емкость источника (А/час);
Uбат — напряжение батарейки;
ULED — напряжение питания светодиода;
ILED — ток рассеивания светодиода.

Проще говоря, время работы можно найти, разделив работу батарейки на мощность светодиода. Однако, эта формула показывает состояние на данный момент времени. По мере расходования заряда ситуация будет меняться, что данной формулой не учитывается. Поэтому при разработке схем принято рассчитывать на емкость батареи, составляющую 10-30 % от номинала. Используя формулу и учитывая запас емкости источника, можно определить, сколько батареек того или иного типа надо для подключения LED компонентов.

Это интересно: Сечение провода для удлинителя для цепной пилы 2 кВт

Дополнительные возможности подключения

Контроллер с пультом

Схема подключения контроллера к ленте

Пошаговые инструкции подключения

Приведём несколько способов как можно подключить светодиодную ленту к батарейке

Но важно помнить, что в зависимости от ситуации их можно комбинировать. Например, воспользоваться боксом для батареек, а ленту к проводам соединить с помощью пайки

Первый способ.

Рассмотрим первый способ как правильно подключить светодиодную ленту к батарейке, который включает в себя пайку.

Потребуются:

Светодиодная лента;
Батарейки;
Паяльник;
Некислотный флюс;
Медные провода – их сечение должно быть в диапазоне от 0,5 мм2 до 0,75;
Мелкая наждачная бумага;
Переключатель, можно взять в виде тумблера или кнопки.

Инструменты для пайки ленты

Инструкция пайки:

Для начала, наждачкой тщательно зачистите контакты батареек. Залудите окончания проводов. Перед этим обезжирьте их. Затем, после нанесения флюса нужно припаять оба провода к источнику питания (блоку батареек). Один к минусу (чёрный), второй к плюсу (красный). Если используется несколько источников питания, то их понадобится соединить последовательно между собой, как было показано на схеме выше. Провода также можно присоединить на магниты, если они есть в наличии (этот способ не подойдёт, если схема не будет стационарной). Если в схеме задействован тумблер или кнопка, то положительный контакт от батареек нужно припаять к одному из его контактов. Провод со второго контакта тумблера нужно припаять к положительному контакту ленты. Минус батарейки нужно припаять в минусу источника света

Обратите внимание, чтобы припой не замкнул контакты ленты между собой. Места пайки заизолировать

Проще это сделать термоусадочной трубкой.

Провода к ленте следует паять очень аккуратно. При этом контакт паяльника с ней не должен быть более 2 секунд, иначе лента может выйти из строя. Проще сначала залудить провода, зачистить контакты источника света (не наждачкой, чуток потереть отверткой, для шероховатости), а потом «прихватить» паяльником. Схема подключения будет выглядеть примерно так (источников питания может быть больше).

Схема подключения светодиодной ленты через батарейки

Второй способ (без пайки)

В этом варианте лучше взять батарейный бокс, так как он упростит дальнейшую задачу. В нём уже собрана схема последовательного подключения. Если лента на 12 вольт, то возможно потребуется два блока. Также удобство заключается в простой замене источников питания – не нужно ничего перепаивать.

Для соединения провода с лентой можно воспользоваться специальными коннекторами, но они должны для неё подходить конструктивно. В самом простом варианте понадобится только питающий коннектор, который подключается в начале полоски (есть ещё коннекторы, которыми можно соединить две, три ленты между собой).

Коннектор для подключения провода к светодиодной ленте

В качестве «замыкателя» цепи можно воспользоваться или обычным выключателем света, или автомобильным тумблеров (искать его нужно в магазине автозапчастей). Выключатель света уже имеет свои винтовые клеммы, так что пайка не потребуется. С автомобильным тумблером всё маленько посложнее: для подключения к тумблеру можно использовать специальные авторазъёмы (в народе «мама» и «папа»), в которых провод просто зажимается плоскогубцами. В качестве финального штриха можно дополнительно защитить контакт термоусадочной трубкой. Купить разъёмы можно там же, где и сам тумблер.

Авторазъёмы «мама» и «папа»Тумблер

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Принцип работы и схемы подключения двухцветных светодиодов

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

входное напряжение 2.7 – 5.5 В.
максимальный выходной ток до 2.4 А.
количество подключаемых LED от 1 до 5.
частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

Пошаговая инструкция подключения

батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
паяльник с флюсом и припоем;
пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

тумблер;
светодиодная лента.

сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;
