Как подключить светодиод к батарейке на 1, 3 и 9 вольт

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Принцип работы и схемы подключения двухцветных светодиодов

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

входное напряжение 2.7 – 5.5 В.
максимальный выходной ток до 2.4 А.
количество подключаемых LED от 1 до 5.
частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

READ Как подключить преобразователь с 24в на 12в

Тускло горит светодиодная лента.

Работает ли ваша светодиодная лента нормально, но на одном конце яркость заметно ниже? Почему тускло горит светодиодная лента? Это часто встречающаяся проблема с низкокачественными светодиодными лентами, и ее основной причиной является падение напряжения. Падение напряжения в основном вызвано чрезмерно большим электрическим током для данной конструкции схемы, или чрезмерным сопротивлением в цепи, или комбинацией того и другого.

Проверьте вашу схему.

Большинство светодиодных лент будут иметь максимальную длину пробега, основанную на потребляемой мощности на фут и дизайне внутренней цепи. Поскольку каждая секция светодиодной ленты должна нести ток для всех «нисходящих» сегментов светодиодной ленты, слишком длинное подключение светодиодной ленты будет превышать номинальную мощность для секций светодиодной ленты, ближайших к источнику питания.

Самым непосредственным следствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, в результате чего напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причиной снижения напряжения является внутреннее сопротивление в медных следах печатной платы.

Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, а использование проводов с недостаточной толщиной также может привести к чрезмерному падению напряжения. Возможно, вы сможете изменить свою схему так, чтобы она была сконфигурирована «параллельно», а не «последовательно».

Проверьте электрическое сопротивление

Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и корродированной медью. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.

В экстремальных случаях плохие точки контакта могут нагреваться, что приводит к пожару, поэтому определение и устранение этих ситуаций может стать важной проверкой безопасности. Диагностика падения напряжения. Диагностика падения напряжения

Диагностика падения напряжения

Наиболее точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, – просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно уменьшается по мере удаления от источника питания, это является признаком падения напряжения.

Почти все светодиодные ленты будут испытывать некоторое падение напряжения, и от того, будет ли это существенной проблемой или нет, зависит, прежде всего, от падения напряжения. Например, светодиодная полоска 12 В может упасть до 11,5 В на конце, наиболее удаленном от источника питания, но обычно это не достаточно значительное падение напряжения, чтобы оправдать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак того, что существует значительное падение напряжения, которое, весьма вероятно, приводит к очень заметному падению яркости.

Подробнее о том что делать, читайте в нашей статье.

Как подключить – 1-й способ

Для подключения вам понадобятся следующие материалы:

сами батарейки

Их суммарное напряжение при последовательном подключении должно быть от 8 до 12В. Есть модели А23, они сразу идут на 12В.

Правда хватит такой емкости на очень короткие, маломощные кусочки ленты до 0,5м. При непрерывной работе не более 30-60 минут.

паяльник

флюс

припой

многожильные медные провода сечением 0,5-0,75мм2

переключатель-тумблер

ну и естественно сама светодиодная лента

Самым проблематичным моментом сборки и подключения будет пайка проводов к батарейке.

Порядок пайки следующий:

сперва нужно хорошо зачистить контакты

Берете кусочек наждачной бумаги или маленький напильник и аккуратно зачищаете верхний слой напыления с плюса и минуса на батарейке.

залуживаете кончики медных проводов

наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу

Если это временная и очень маломощная подсветка, то некоторые не парятся с паяльником, а просто обеспечивают контакт на батарейке за счет магнитиков.

На некоторых моделях батареек даже есть отверстие, куда можно предварительно вставить проводок.

то же самое проделываете с кнопкой или тумблером

Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

пайку проводов на светодиодной ленте нужно выполнять с обязательным соблюдением полярности

Плюс на светодиодной ленте обычно подписывается +12V или просто ”+”. Минус – ”GND”. На RGB подсветке все цвета являются минусовыми контактами.

В каком случае выгоднее использовать питание от батарейки

Присоединение СДЛ к батарейке дает ей возможность свободной установки без привязанности к источнику сети и блока питания, но имеет ограниченную длину и время работы. Примеры, когда такая схема выгодна и удобна:

Подсветка полок. Такая подсветка позволяет подсветить полку (с вещами, книгами, посудой, продуктами, ключницы и т.д.) не включая основного освещения.

Подсветка ящиков

Светодиодное освещение полок гардероба

Кратковременное освещение пути. Включать ночью свет тяжело для восприятия. Для комфортного передвижения можно установить LED плату с датчиком движения, который будет срабатывать по мере вашего приближения.

Светодиодная лента с датчиком движения

Освещение ванной комнаты

Освещение затемненных участков или помещений (кладовые, погреб, гараж, балкон). Как правило, такие помещения используются недолго и редко, и освещение от батареек будет удобным способом и экономичным.

Подсветка полок в погребе

Подсветка рабочих зон (кухонная рабочая поверхность, зона стиральной/посудомоечной машины, ванной комнаты). Единственный нюанс в таком освещении – это применение влагозащищенных лент (IP67, IP 68).

Освещение кухонной рабочей зоны

Подсветка полок на кухне светодиодными лентами

Контурное освещение карнавальных и сценических костюмов (танцы, световые шоу).

Сценический диодный костюм

Подключение сверхярких и мощных led к 12 В

В мощных и сверхярких светодиодах при свечении напряжение снижается на 3,5 вольт, среднее потребление тока 350 мА, мощность от 1 W. Автомобильный аккумулятор не подходит для прямого подключения такого источника света. Самый простой выход из ситуации – последовательно подключить к цепочке сопротивление, гасящее вольтаж. Это значит, что требуется расчет его параметров.

Сопротивление: R=(Uпит. – Uд)/Iд.

Мощность сопротивления: P=I2*R

Если купить деталь с полученной мощностью трудно, необходимо выбрать детали, дающие нужные показатели при параллельном подключении.

Этапы сборки

Примерная последовательность сборки и проверки в рабочем режиме.

найдите в документации технические характеристики, сколько вольт падает на каждом LED;
составьте схему подключения учитывая напряжение питания;
вычислите потребляемую мощность всей электрической цепи;
подберите блок питания или драйвер подходящий по мощности;
рассчитайте резистор в случае использования питания стабилизированным напряжением;
найдите правильную полярность на ножках LED;
припаяйте провода диодным компонентам;
подключите источник питания;
плотно установите диоды на радиатор и закрепите их;
включаем всю конструкцию в сеть 220V предварительно зажмурившись;
если ничего не взорвалось, то измеряем потребление энергии, нагрев, потребляемый ток;
корректируем ток, если он оказался выше или ниже расчётного;
прогреваем в течение 30 минут
для китайских диодов температура на электрическом контакте не должна превышать 60°, для фирменных это указано в спецификациях, может быть максимум до 130° — 150°.

Алюминиевая звезда

Установка на систему охлаждения чаще всего требует хорошего оборудования и навыков. Поэтому диоды невысокой мощности 1W, 3W, 5W лучше покупать сразу на подложке из алюминия или меди в виде звезды. Таким образов вы не перегреете ножки и не испортите диодный чип. Затем звезду ставят на радиатор с использованием теплопроводной пасты.

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Необходимые материалы

Для сборки схемы подключения понадобится:

Светодиодная лента. Её длина зависит от общей емкости источника питания.

Светодиодная лента IP20

Батарейки напряжением от 8 до 12 В. При наличии меньшего напряжения необходимо последовательно соединить их между собой.

Схема последовательного соединения батареек между собой

Батарейка типа 23А на 12 Вольт

Выбор материалов при использовании пайки:

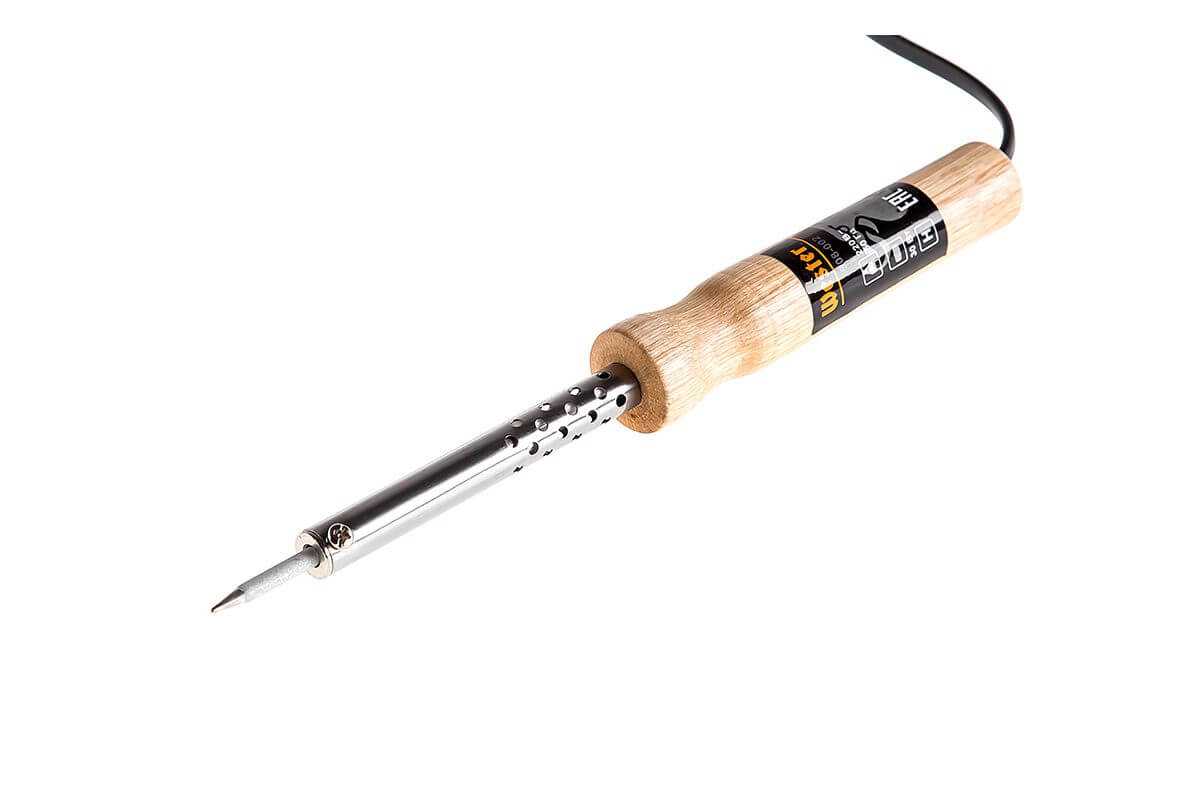

Паяльник

Нейтральный флюс или канифоль

Нейтральный флюс и канифоль для пайки

Припой

Соединяющий медный провод сечением от 0,5 до 0,75 кв.мм.

Медные провода 0,5 кв.мм.

Переключатель/тумблер

Нож для зачистки изоляции с проводов

Нож для зачистки изоляции

Наждачная бумага и спиртосодержащий раствор для зачистки контактных площадок

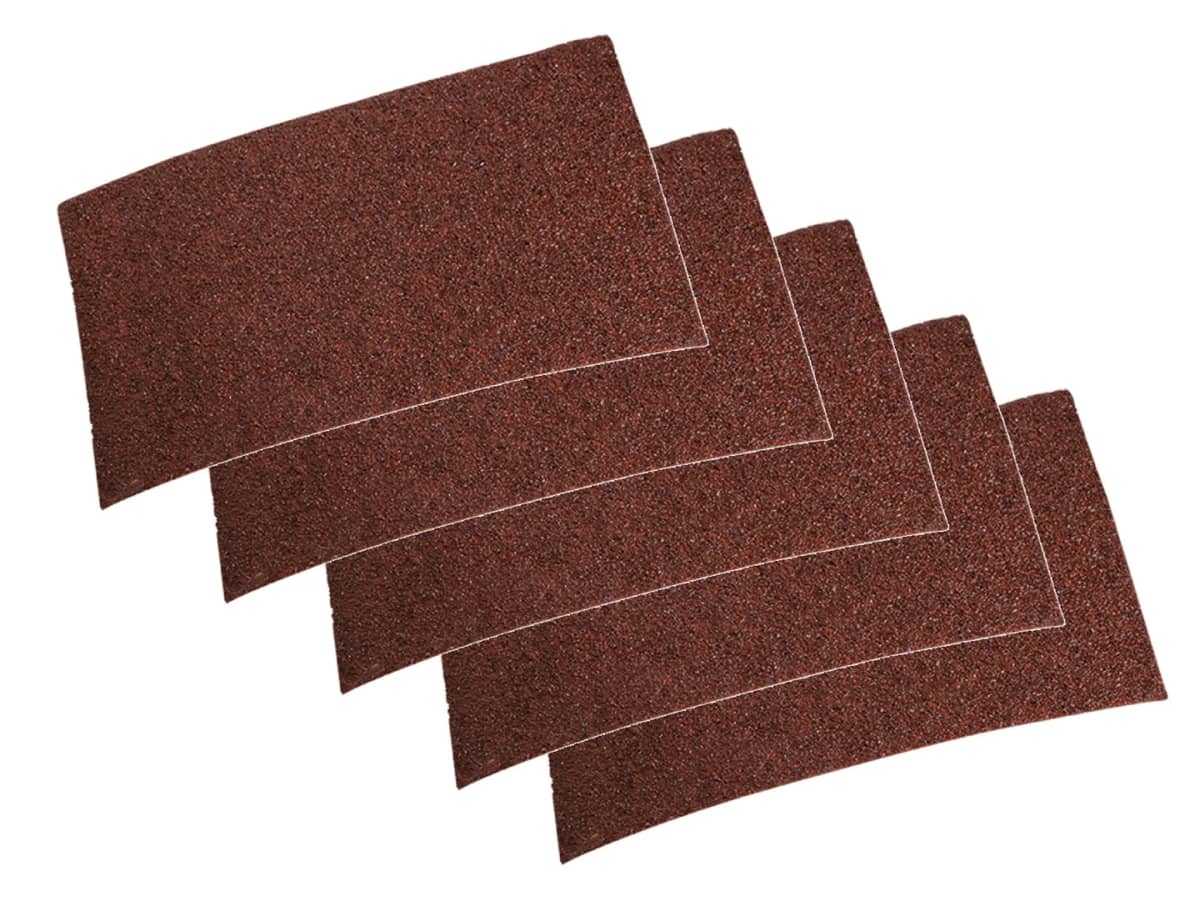

Наждачная бумага

Для метода без использования пайки:

Кассета для подключения АКБ или специальный контактный переходник (разъем)

Кассета для последовательного соединения АКБ без пайки

Разъем

Коннектор, для присоединения аккумуляторов к ленте и соединения участков платы между собой

Коннектор

Правильный выбор батареек и схемы их подключения

Для подключения СДЛ применяют:

аккумуляторы (Li-ion или свинцово – кислотные);

li-ion аккумулятор 12 вольт с зарядным устройством

батарейки (пальчиковые, кроны, таблетки и т.д.).

Виды по форме

Их основными рабочими характеристиками являются напряжение и емкость (уровень заряда).

Пальчиковые батарейки и кроны подключаются по одной из схем:

Схема №1 – последовательное соединение 6-8 пальчиковых батареек по 1,5 В. Таким образом суммарное напряжение составит 9-12 В.

Схема подключения LED-платы к группе последовательно соединенных АКБ

Схема №2 – присоединение одной кроны на 9 В или батареи типа 23Ана 12 В. Их заряд позволяет светиться плате 0,3 м со светодиодами типаSMD 3528 непрерывно в течение 5 часов.

Схема подключения LED-платы к кроне 9 В

Минус – нельзя повторно использовать разрядившееся устройство.

Схемы подключения СДЛ при помощи аккумулятора:

Схема №1 – применение аккумулятором от смартфона на 3,7 В совместно с конвертером, повышающим напряжение до 12 В.

Схема подключения LED-платы к аккумулятору через конвертер

Повышающий напряжение модуль от 3,7 до 12 В

Такая комплектация удобна своей компактностью, высокой емкостью АКБ и возможностью её заряда от обычного зарядного устройства для смартфона.

О том, как собрать схему с конвертером и любым аккумулятором, рассказано в видео https://www.youtube.com/watch?v=GpWuS2PO_DE.

Схема №2 – применение электрического аккумулятора на 12 В.

Схема подключения LED-платы к АКБ на 12 В

АКБ перезаряжается до 500 циклов и имеет стабильный уровень напряжения, обеспечивающий насыщенную яркость кристаллов.

Свинцово-кислотные АКБ имеют относительно крупные размеры и массу, в отличие от литий — ионных. Последние легче и меньше в 4 раза.

Непосредственное соединение платы к источнику питания выполняется с применением вспомогательных устройств (коннектор, кассеты) или пайкой.

Самая простая гирлянда из светодиодов на 3 вольта

Светодиоды разного цвета имеют свою рабочую зону напряжения. Если мы видим светодиод на 3 вольта, то он может давать белый, голубой или зеленый свет. Напрямую подключать его к источнику питания, который генерирует более 3 вольт нельзя.

Расчет сопротивления резистора

Чтобы понизить напряжение на светодиоде, в цепь перед ним последовательно включают резистор. Основная задача электрика или любителя будет заключаться в том, чтобы правильно подобрать сопротивление.

В этом нет особой сложности. Главное, знать электрические параметры светодиодной лампочки, вспомнить закон Ома и определение мощности тока.

R=Uна резисторе/Iсветодиода

Iсветодиода – это допустимый ток для светодиода. Он обязательно указывается в характеристиках прибора вместе с прямым падением напряжения. Нельзя, чтобы ток, проходящий по цепи, превысил допустимую величину. Это может вывести светодиодный прибор из строя.

Зачастую на готовых к использованию светодиодных приборах пишут мощность (Вт) и напряжение или ток. Но зная две из этих характеристик, всегда можно найти третью. Самые простые осветительные приборы потребляют мощность порядка 0,06 Вт.

При последовательном включении общее напряжение источника питания U складывается из Uна рез. и Uна светодиоде. Тогда Uна рез.=U-Uна светодиоде

Предположим, необходимо подключить светодиодную лампочку с прямым напряжением 3 вольта и током 20 мА к источнику питания 12 вольт. Получаем:

R=(12-3)/0,02=450 Ом.

Обычно, сопротивление берут с запасом. Для того ток умножают на коэффициент 0,75. Это равносильно умножению сопротивления на 1,33.

Следовательно, необходимо взять сопротивление 450*1,33=598,5=0,6 кОм или чуть больше.

Мощность резистора

Для определения мощности сопротивления применяется формула:

P=U²/ R= Iсветодиода*(U-Uна светодиоде)

В нашем случае: P=0,02*(12-3)=0,18 Вт

Такой мощности резисторы не выпускаются, поэтому необходимо брать ближайший к нему элемент с большим значением, а именно 0,25 ватта. Если у вас нет резистора мощность 0,25 Вт, то можно включить параллельно два сопротивления меньшей мощности.

Количество светодиодов в гирлянде

Аналогичным образом рассчитывается резистор, если в цепь последовательно включено несколько светодиодов на 3 вольта. В этом случае от общего напряжения вычитается сумма напряжений всех лампочек.

Все светодиоды для гирлянды из нескольких лампочек следует брать одинаковыми, чтобы через цепь проходил постоянный одинаковый ток.

Максимальное количество лампочек можно узнать, если разделить U сети на U одного светодиода и на коэффициент запаса 1,15.

N=12:3:1,15=3,48

К источнику в 12 вольт можно спокойно подключить 3 излучающих свет полупроводника с напряжением 3 вольта и получить яркое свечение каждого из них.

Мощность такой гирлянды довольно маленькая. В этом и заключается преимущество светодиодных лампочек. Даже большая гирлянда будет потреблять у вас минимум энергии. Этим с успехом пользуются дизайнеры, украшая интерьеры, делая подсветку мебели и техники.

На сегодняшний день выпускаются сверхяркие модели с напряжением 3 вольта и повышенным допустимым током. Мощность каждого из них достигает 1 Вт и более, и применение у таких моделей уже несколько иное. Светодиод, потребляющий 1-2 Вт, применяют в модулях для прожекторов, фонарей, фар и рабочего освещения помещений.

Примером может служить продукция компании CREE, которая предлагает светодиодные продукты мощностью 1 Вт, 3Вт и т. д. Они созданы по технологиям, которые открывают новые возможности в этой отрасли.

Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке

Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети.

Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю — светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший.

Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения. А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор. В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод. Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи.

Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы. В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло. Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.

Как определить полярность светодиода

Определение полярности светодиода по внешнему виду

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.
