Соотношение мощностей светодиодных ламп и ламп накаливания

ДРЛ и ДНАТ

В промышленном и уличном освещении применяются лампы ДРЛ и ДНАТ, которые имеют приличную светоотдачу. При таком большом энергопотреблении используется цоколь Е40, E40.

  • ДНАТ- это дуговые натриевые трубчатые;
  • ДРЛ – это дуговая ртутная люминесцентная.

Эффективность лм/ватт у них на уровне простых светодиодов, но срок службы в 3-4 раза ниже. К тому же светопоток снижается быстрее, чем у диодного освещения.

Таблица аналогов для натриевых

ДНАТ Светодиодный аналог Люмены
ДНАТ 70 50вт 4.600
ДНАТ 100 75вт 7.300
ДНАТ 150 110вт 11.000
ДНАТ 250 190вт 19.000
ДНАТ 400 350вт 35.000

Таблица аналогов для ртутных

ДРЛ Светодиодный аналог Люмены
ДРЛ 125 65вт 6000
ДРЛ 250 150вт 13000
ДРЛ 400 250вт 23000
ДРЛ 700 450вт 40000
ДРЛ 1000 600вт 58000

У современных светодиодных аналогов светильников на хороших диодах, например Osram Duris, срок службы около 100.000ч. Из строя быстрее выйдет блок питания, чем LED чипы. Хороший блок питания (драйвер, преобразователь) на японских комплектующих служит до 70.000ч. Многое зависит от конденсаторов, которые теряются свою емкость и параметры питания светодиодов меняются.

Выбор ламп в зависимости от помещения

Для спален и комнат отдыха – важно подбирать источники светового потока, которые будут рассеивать свет, что благоприятно скажется на комфорте. Идеально впишутся в атмосферу комнаты отдыха лампы с тёплыми цветами

Освещение кухонь выбирается в зависимости от целей

Для подсветки рабочих поверхностей целесообразно выбрать холодные тона, а в обеденную зону хорошо впишутся тёплые тона, которые способствуют успокоению и гармоничному приёму пищи в уютном семейном кругу.

Комната для гостей выполняет функцию визитной карточки дома, поэтому главная задача светодиодных источников подачи светового потока – выдать неповторимость дизайна. Преобладание холодного свечения позволит подчеркнуть презентабельность, а выбор тёплых тонов создаст уют и дружелюбную атмосферу.

Главная задача кабинета состоит в создании благоприятного настроя на осуществление трудовой деятельности. С подобной задачей способны справиться лишь лампы, излучающие дневной свет.

Санузел и ванная комната оснащаются источниками излучения светового потока нейтрального цвета.

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м

Требуемая мощность лампы, Вт

Накаливания

Светодиодная

Менее 6 150 18
10 250 28
12 300 33
20 500 56
30 700 80

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателя Лампа накаливания Люминесцентная  Светодиодная
Мощность, Вт 60 12 5
Стоимость изделия, руб. 30 150 300
Энергопотребление за год, кВт*ч 175 35 14
Стоимость потребленной энергии*, руб./год 526 105 44

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Прочие характеристики

Осталось сравнить анализируемые виды ламп по:

  • силе тока;
  • механической прочности;
  • цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

  • светодиодную мощностью 9 Вт;
  • накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметра Светодиодная, 9 Вт Накаливания, 60 Вт
Сила тока, А 0,072 0,27
Эффективность светоотдачи, Лм/Вт 53,4 10,3
Световой поток, Лм 454,2 612
Цветовая температура, К 5500-7000 2800
Рабочая температура, С 70 180
Чувствительность к низким температурам отсутствует Присутствует у некоторых ламп
Чувствительность к влажности отсутствует Присутствует у некоторых
Механическая прочность Высокая – можно трясти Низкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч 3,4 85

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Классификация энергосберегающих источников освещения

Изначально люминесцентные лампы светодиодные производились преимущественно в рекламных целях. Одна отличалась от другой, единых стандартов не существовало. По мере завоевания ими популярности у пользователей потребовалась группировка их по характеристикам, чтобы покупателю было проще подбирать изделие для удовлетворения собственных потребностей. Была введена соответствующая маркировка:

  • Первая буква в названии характеризует цветопередачу: Б – устройство излучает белый свет, У – относится к категории универсальных, Д – рекомендуется использовать для дневного освещения, Ц – обладает улучшенной цветопередачей;
  • В маркировке изделий зарубежного производства на первом месте стоит цифра. Она означает код цветности (для использования изделия в домашних условиях значение параметра должно быть 8). Далее указывается цветовая температура (для бытовых устройств ее значение должно быть 27, 30 или 36);
  • Величина цоколя также указывается на изделии. Он может быть Е40 (для больших энергосберегающих ламп), Е27 (стандартный вариант) и Е14 (для цоколей с малым диаметром);
  • Можно производить сравнение светодиодных ламп по мощности. Она указывается в маркировке в количестве ватт и обозначается W. Наиболее распространены изделия с объемом потребляемой энергии от 11 до 18 Вт;
  • Возможность плавного включения обозначается в маркировке буквами RS;
  • Рекомендуемое напряжение для эффективной эксплуатации указывается в вольтах и составляет, как правило, 12 В (автомобильные лампы), 126 В (американский стандарт) и 220 В (европейский стандарт).

Дополнительная информация. Настоящим прорывом в освещении стало использование светодиодных светильников. Данный тип позволяет существенно сократить потребление электроэнергии, одновременно с этим улучшив светоотдачу и пожаробезопасность. Увеличивается также и срок их службы. Световой поток светодиодных ламп зависит от количества осветительных элементов, соединенных в специальной матрице (чем их больше, тем освещенность пространства лучше).

Следует упомянуть дуговые ртутные источники света. Они пользуются значительной популярностью благодаря длительному сроку службы, высокому КПД и надежности в процессе эксплуатации. Величина светового потока ламп ДРЛ является одной из самых больших среди аналогов, а цветопередача близка к оптимальной. Освещение осуществляется белым светом, который считается более естественным для человека.

Обзор лучших производителей светодиодных ламп

Выпуском светодиодной продукции занимается достаточно большое количество производителей. Вопрос лишь в том, насколько качественные изделия они выпускают. Чтобы приобрести добротную и долговечную светодиодную лампу, следует ознакомиться с ведущими изготовителями led-ламп, которые сопровождают свой продукт долгосрочной гарантией.

Светодиодные лампы какой фирмы лучше покупать? Рейтинг ведущих производителей включает:

компания Philips — занимает первые позиции в разработке инновационных энергоэффективных приборов для освещения. Продукция компании отличается высоким качеством, долговечностью и соответствием заявленным техническим характеристикам. Цены на продукцию данного бренда достаточно высокие;

Компания Philips занимает лидирующие позиции в сфере производства осветительных приборов со светодиодами

  • немецкая компания Osram — мировой производитель в сфере высокотехнологичного уличного, офисного и бытового освещения. Изделия этой компании экономичные, с длительным сроком службы и соответствием всем техническим требованиям. Высокая стоимость светодиодных ламп быстро окупается;
  • торговая марка Gauss — производитель ТПК «Вартон» выпускает продукцию с применением новых технологий. Приборы, выпускаемые компанией, экологически безвредны, имеют оригинальный дизайн и длительный срок эксплуатации. Все изделия сертифицированы и проходят контроль качества. Продукция признана лучшей по соотношению «цена — качество»;
  • компания ASD — известный российский производитель светотехники. Специализируется на выпуске светодиодной продукции: панели, лампы, ленты, прожекторы и пр. Приборы отлично работают как в условиях бытового применения, так и в сфере производства;

Ведущие производители led-ламп сопровождают свою продукцию долгосрочной гарантией

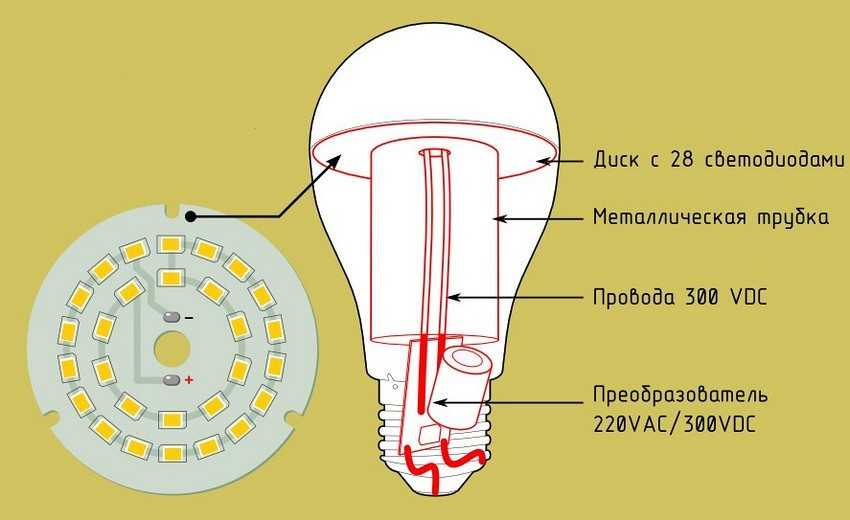

Устройство светодиодной лампы Jazzway

Feron — ассортимент компании насчитывает более 4000 наименований изделий, включающий источники света, праздничное освещение, светильники, комплектующие. Все изделия производятся с применением нанотехнологий и отличаются высокоточной сборкой.

Знакомясь с данными таблиц сравнения светодиодных ламп и ламп накаливания, можно сделать вывод, что преобразование в свет электрической энергии в led-источниках происходит без потерь и при минимальном потреблении. Их безопасность и экологичность делает замену старых источников света на светодиодное освещение рациональной и безвредной.

Взаимосвязь люменов и ватт

Почему недостаточно пользоваться привычными ваттами? Здесь все просто. Сама по себе мощность, измеряемая в ваттах, — это более общая характеристика. Возьмем в качестве примера лампу накаливания мощностью 100 Вт. Из них 70 Вт будут уходить на нагревание пространства, то есть устройство на такое количество мощности работает в невидимом человеку диапазоне. А вот уже 30 Вт — это тот свет, который мы видим.

Далее возьмем энергосберегающие лампы, которые были усовершенствованы по этому показателю. Там уже соотношение работы в видимом и невидимом диапазонах другое — 95 к 5. Если устройство имеет мощность 32 ватта, то в видимом диапазоне будет работать на 30 Вт.

То есть лампа накаливания на 100 Вт дает нам свет на 30 Вт. А энергосберегающая лампа на 100 Вт — почти в три раза больше. То же самое касается светодиодных изделий. Приведем таблицу сравнения, которая покажет, какой мощности должна быть лампа, чтобы получить определенное количество люменов.

Световой поток в люменах (лм) Мощность лампы накаливания (Вт) Мощность люминесцентной лампы (Вт) Мощность светодиодной лампы (Вт)
400 20 5-7 2-3
700 60 15-16 8-10
900 75 18-20 10-12
1200 100 25-30 12-15
1800 150 40-50 18-20

Из этой таблицы видно, что для получения, например, 700 люменов нам понадобится приобрести лампу накаливания на 60 ватт, а вот светодиодной достаточно с показателями 8-10 ватт. И здесь становится понятно, почему те же LED-устройства намного экономичнее, ведь платим мы при расходе электроэнергии именно за ватты.

Или сравнение в другую сторону: лампа накаливания на 20 ватт и светодиодная лампа на 20 ватт дают колоссально разное количество люменов: 400 Лм и 1800 Лм соответственно. При этом учитываем: чем выше этот показатель, тем лучше освещение и тем больше свет приближен к естественному. А это хорошая цветопередача, меньшая нагрузка на глаза и т. д.

Отметим, что таблица предлагает приблизительные, средние показатели. Они могут отличаться в зависимости от устройства изделий, технологии их изготовления и т. д. Рекомендуем уточнять показатели для каждой отдельной лампы — если же люмены не указаны на упаковке, просто помните о соотношении эффективности ламп накаливания и светодиодных устройств.

Описание и характеристики

Лампы на основе энергосберегающих светодиодов безопасны для здоровья человека. Их использование разрешено в детских и медицинских учреждениях. Однако нужно учитывать нормы освещенности.

Основные характеристики светодиодных ламп:

  • Световой поток. Средний показатель – 100 Лм/1 Вт. Лампочки выдают от 250 до 2500 Лм.
  • Температура света от 2700 до 6400 Кельвинов (холодный, дневной, теплый свет).
  • Угол рассеивания от 60 до 340°.
  • Индекс светопередачи до 100 Ra.
  • Класс энергоэффективности А, А+, А++.
  • Потребляемая мощность от 3 до 30 Вт.
  • Номинальное напряжение 220 Вольт.
  • Диапазон рабочих температур от -10 до +40°.
  • Срок службы от 30 до 50 тысяч часов.

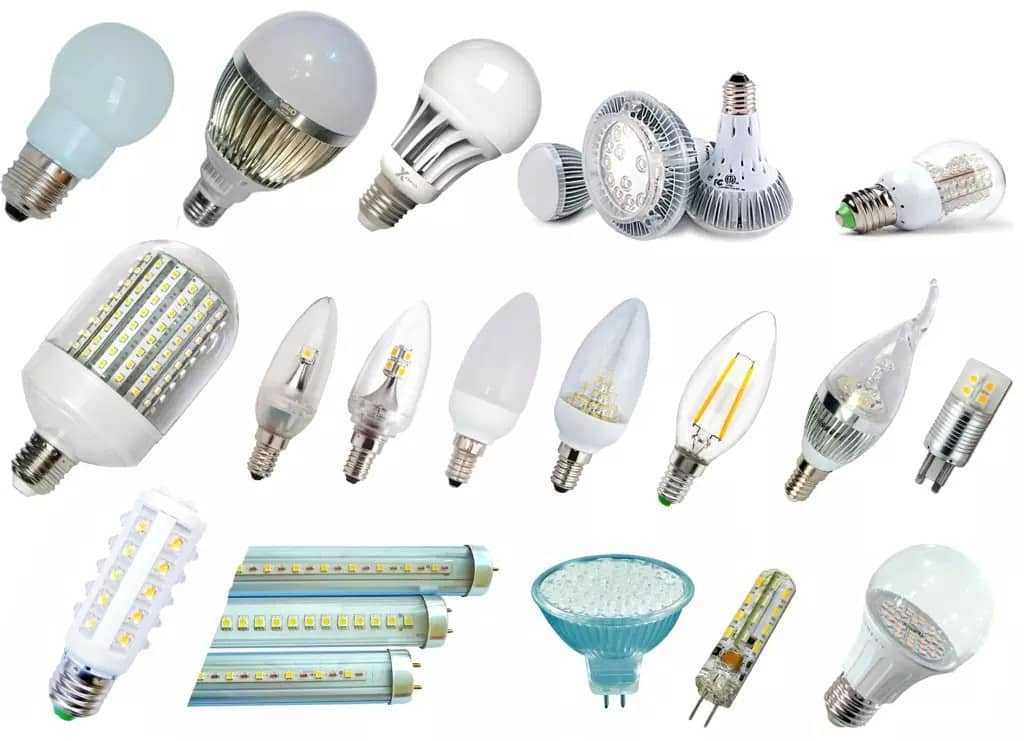

Обычные лампы производят с цоколями Е27 и Е14. Для светильников, рассчитанных на напряжение 12 Вольт, используются типы GU4, GU5.3, GU10.

Можно выбрать лампы самых разных форм и размеров. Перед покупкой следует измерить диаметр и высоту плафона, чтобы лампочка в него поместилась.

Что такое световой поток

На самом деле для расчета освещенности проектантами ранее использовалась другая величина – кандела (свеча), также имеющая прямое соответствие потребляемым ваттам лампой накаливания. В технической литературе начала второй половины прошлого века можно встретить выражения «тысячесвечовая лампа» и т.п. Яркость в канделах означает мощность света в ваттах, излучаемых в определенном направлении. В качестве визуальной ассоциации – такую яркость обеспечивает обычная горящая парафиновая или стеариновая свечка. Отсюда и название. Такой подход обеспечивает визуальное представление яркости, как количество горящих свечей.

Яркость свечения в одну канделу

Для понятия светового потока существует определение – мощность энергии излучения, которая оценивается по световому ощущению. Или количество фотонов, испускаемых в единицу времени. Математически это выглядит так: если точечный источник силой в 1 канделу излучает поток в телесный угол, равный одному стерадиану, то он создает световой поток в 1 люмен (лм).

Графическое изображение стерадиана

Требует пояснение понятие стерадиана. Чтобы представить телесный угол в 1 ср, надо взять конус с вершиной в центре сферы радиуса R, который вырезает на поверхности сферы площадь, равную R2 . Угол раскрыва такого конуса составляет около 65 градусов.

Если точечный источник света в 1 канделу, излучающий одинаково во все стороны, поместить в сферу, радиусом 1 м, то на ее внутренней поверхности создастся освещенность, равная 1 люксу (лк). Эта величина используется для задания норм освещенности. Так, для различных помещений, согласно СНиП, должны выполняться условия:

  • классные комнаты общеобразовательных школ – 500 лк;
  • аудитории ВУЗов – 400 лк;
  • спортзалы – 200 лк.

Нормы освещенности установлены и для других помещений.

Если световой поток в 1 лм падает на 1 кв.м. поверхности, то он создает освещенность в 1 лк. Отсюда связь между люменом и люксом: 1 лк = 1 лм/кв.м. Например, чтобы обеспечить достаточную освещенность в аудитории, площадью 100 кв.м., нужен световой поток в 40000 люмен. Также надо учесть, что освещенность убывает пропорционально квадрату расстояния от источника света, поэтому высота подвеса светильника имеет значение.

Применение в обычной жизни

В повседневной жизни источники света такого типа широко используются. Таблица светового потока люминесцентных ламп и светодиодных иллюстрирует это. Возможности применения варьируются от домашнего освещения до иллюминации ночных клубов и дискотек. Это освещение помещений, подсветка специализированных рабочих мест, дезинфекция ультрафиолетом, украшение, автомобильная подсветка. Энергосберегающие лампы- альтернативный источник света которым рекомендуется пользоваться, невзирая на высокую стоимость. В любом случае, это окупается и приносит человеку пользу.

Источник

Светодиодная лампа: конструкция и основные технические характеристики

Светодиодная лампа — источник света, излучение которого осуществляется за счет использования в конструкции нескольких светодиодов, соединенных в одну цепь. В отличие от других разновидностей ламп в ней не используется вольфрамовая нить накаливания, различные газы, ртуть и другие компоненты, опасные для жизни человека. Она экологически чистое устройство, не выделяющее вредных веществ во время работы и выхода из строя. По своим энергосберегающим показателям она самая экономная среди аналогов. Может использоваться для освещения улиц, промышленных или жилых объектов и помещений.

Конструкция данной лампочки состоит из следующих элементов: рассеивателя, светодиодов, монтажной платы, радиатора, блока питания, корпуса и цоколя. Последний элемент может иметь два типоразмера патрона: Е14 (маленький) и Е27 (большой).

При выборе необходимо руководствоваться значениями основных характеристик:

  • Световой поток, измеряется в лм (люмены). Количество света, которое распространяется во всех направлениях от источника света.
  • Мощность, единица измерения Вт. Количество потребляемой энергии за единицу времени.
  • Цветовая температура свечения, единица измерения К. Определяет цвет светового потока, исходящего от источника излучения. У ламп накаливания в основном 3000К, это «теплый», желтоватый оттенок. Светодиодные источники света бывают разные, от 3000К до 6500К («холодный» цвет, с небольшой примесью синего).
  • Светоотдача, измеряется в лм/Вт. Характеристика, определяющая эффективность и экономность источника света. У изделий разных производителей, она, конечно же, разная.
  • Температура нагрева, единица измерения °C. Указывает на рабочую температуру нагрева стеклянной поверхности лампы.
  • Срок службы, измеряется в часах. Определяет максимальный срок эксплуатации в оптимальных и заявленных производителем условиях.
  • Индекс цветопередачи, CRI. Измеряется в пределах от 0 до 100 баллов. Для оптимального восприятия человеком цветопередачи от источника свет, чем больше баллов, тем выше. Нормальным считается значение 80 CRI.

Данная разновидность энергосберегающей лампочки может производиться двух типов: стандартное (грушевидная форма) и в виде «кукурузы». Этот фактор необходимо учитывать при замене источника света в светильнике. Последний вид не рекомендуется использовать, поскольку в такой конструкции светодиоды располагаются с наружной стороны.

Цветовая температура

Мы по-разному воспринимаем свет от разных типов лампочек, ощущая его как теплый или холодный. Такое впечатление создается из-за разного спектра излучения осветительного прибора. Чтобы различать осветительные приборы по этим характеристикам, было введено понятие цветовой температуры, которая измеряется в Кельвинах (К). Чем выше этот параметр, тем больше в излучаемом спектре синих световых лучей, и тем холоднее воспринимается свет. Среди рассматриваемых вариантов именно светодиоды отличаются максимальной цветовой температуры, тогда как энергосберегающие более приближены к комфортным характеристикам дневного света.

Преимущества и недостатки ламп

Светодиодные и классические лампы различаются не только конструкцией, но и эксплуатационными характеристиками, эстетическими и другими качествами. Поэтому их плюсы и минусы тоже различны. Основным преимуществом лампочек Ильича является невысокая стоимость — в зависимости от мощности их можно купить за 10–50 рублей. Стильные ретро лампы имеют большую стоимость. Однако она окупается высокой эстетичностью и увеличенным сроком службы.

К преимуществам светодиодных светильников относят:

  • Длительный срок эксплуатации — светодиоды служат в среднем в 10–50 раз дольше.
  • Нечувствительность к перепадам напряжений — светильник не перегорает при скачках напряжения в сети.
  • Высокий КПД — в свет преобразуется 75–95% электроэнергии.
  • Низкое энергопотребление — из-за малой мощности при одинаковом световом потоке светодиоды потребляют примерно в 10 раз меньше энергии.
  • Небольшие выделения тепла — светильники не нагреваются несильно, а потому риск возгорания легко воспламеняющихся материалов отсутствует.

Внимание! Лампочки накаливания излучают только желтый свет. Светодиоды могут светить как белым (дневным), так и желтым светом

Из сравнения видно, что классические источники освещения уступают по основным показателям LED-светильникам. Но с популяризацией ретро стиля в интерьере было масштабировано производство улучшенных ретро ламп накаливания. Они служат дольше, светят ярче и имеют необычный дизайн, уносящий в историческое прошлое. Для полного погружения в историю лампочки можно дополнить стильной ретро проводкой и выключателями в стиле ретро.

Выгода от применения светодиодных ламп. Расчет

Обзор был бы неполным без практического сопоставления двух ламп в длительной перспективе. Возьмем, например, лампочку накаливания 40 Вт. Далее предположим, что человек в среднем использует ее 6 часов в день, то есть в сумме за 365 дней это будет составлять около 87600 Вт/час в год.

Эквивалентная светодиодная лампа, в зависимости от производителя, потребляет 4,5 Вт или 9855 Вт/час в год. Подводя простой итог, вывод напрашивается сам собой: лампа накаливания потребляет в 8,88 раза больше энергии.

Как выбрать светодиодную лампу? Подробнее!

Недостатки ЛЕД ламп

Есть, конечно же, в led освещение и минусы, о которых стоит упомянуть. Прежде всего, это его цена. В данный момент среди аналогов их стоимость более высокая. Но выше описана низкая потребность в мощности светодиодных ламп и более длительный срок работы с лихвой компенсируют высокие цены.

Уровень нагрева светодиодных источников гораздо ниже, чем у ламп накаливания, но все же присутствует и может оказать негативное влияние на систему освещения. На этот счет в моделях установлены специальные теплоотводящие радиаторы, но установка моделей с большой мощностью требует дополнительных мер охлаждения.

Выводы

В целом led уверенно держит пальму лидерства на рынке освещения. И хотя до сих пор бытует мнение, что свет лампочки накаливания более приятен для глаз, но и здесь светодиодный аналог может переиграть своего визави за счет большого выбора цвета свечения — от теплого к холодному. Но выбор, как всегда, за покупателем.
