Принцип работы счетчика матрицы аскуэ с интерфейсом абонента

Беспроводные АСКУЭ

Беспроводные системы учета электроэнергии имеют большой выбор технологий, позволяющих осуществлять передачу данных без использования проводов. Рассмотрим основные из них.

АСКУЭ на базе GSM

Системы беспроводного учета, использующие оборудование с подключением к GSM-модемам, передают данные через сотовую сеть оператора. Один GSM-модем позволяет собирать показания как с одного счетчика, так и с группы устройств.

Для считывания данных существует широкий ассортимент различных программ-конфигураторов, а бесперебойность поступления информации гарантируют встроенные в модем таймеры перезагрузки.

К главным недостаткам систем, применяющих технологии GSM, можно отнести высокую стоимость модемных устройств и плохое прохождение сигнала при размещении прибора учета в нишевых пространствах и металлических шкафах. Кроме того, для развертывания системы необходимо покрытие территории сотовой сетью оператора, а статические IP-адреса, требуемые для подключения, обойдутся заказчику недешево.

Счетчики со встроенным GSM-модулем уже более десяти лет производят концерн «Энергомера» и ООО «Эльстер Метроника». К таким счетчикам относятся устройства серии «Меркурий» и «Альфа».

Увеличение скорости передачи с помощью GPRS

Поскольку GPRS — своего рода, надстройка технологии GSM, то особенности, описанные для GSM, будут справедливы и для GPRS. По сравнению с GSM, GPRS обладает повышенной скоростью передачи данных.

Казалось бы, скорость открывает больше возможностей для АСКУЭ. Но на практике высокая скорость при передачи данных потребления электроэнергии становится редко востребованной. Для того, чтобы раз в месяц или, самое частое, раз в сутки, снять показания потребления абонентов, высокая скорость передачи данных не нужна.

Технологии для «умных домов»

ZigBee, Z-Wave и M-Bus являются самыми популярными в сфере создания «умных домов» и широко применяется в Европе для контроля потребления энергоносителей еще с 90-х годов.

Как и WiFi, ZigBee работает в диапазоне частот 2,4 ГГц, но при этом ZigBee не ограничена одним каналом и может использовать разные. Z-Wave использует диапазон частот до 1 ГГц, что делает ее более защищенной от помех. Обе технологии оптимизированы для передачи небольших команд — включить/выключить, прибавить или снизить яркость освещения и т.п.

Технология передачи данных M-Bus тоже считается беспроводной, но с некоторыми оговорками — все приборы учета соединяются шиной m-bus, посредством которой коммутируется оборудование и передаются данные.

К несомненным преимуществам всех трех технологий можно отнести умеренные затраты на монтаж и низкое энергопотребление. Однако до сих пор эти технологии продолжают быть применимы, главным образом, для европейского формата.

• Радиус передачи данных до 50 м вызывает необходимость дополнительных уровней ретрансляции, что увеличивает стоимость системы.
• Применяемые структуры сети подразумевают наличие разнотипного оборудования, что также ведет к удорожанию системы и снижению ее надежности.
• Построенную сеть обслуживает только интегратор, что делает поддержание готовой системы очень дорогим.

Технология LPWAN

LPWAN — технология беспроводной передачи данных с низким потреблением энергии и охватывающая большие площади.

Технология LPWAN увязывает две основные константы при передаче информации — энергоэффективность и радиус охвата территории стабильного приема. Технология позволяет надежно и при умеренных финансовых затратах коммутировать датчики, передающие информацию об энергопотреблении с территорий, удаленных на десятки километров.

LPWAN отличается высоким уровнем проникновения сигнала. По сравнению с модемами GSM/GPRS, устройства на базе LPWAN продолжают передавать данные даже в условиях подземной прокладки коммуникаций.

Компания «СТРИЖ» — пионер в создании оборудования и АСКУЭ на базе технологии LPWAN в России. АСКУЭ, созданная на базе счетчиков серии «Ампер» позволяет организовать надежную передачу данных об энергопотреблении с охватом территории до 50 километров.

Решения «СТРИЖ» на базе технологии LPWAN не нуждаются в наличии дополнительного оборудования для трансляции данных и организации специальных сетей. Один счетчик является как конечным устройством, так и приемопередающим, а его стоимость не сильно выше стоимости обычных счетчиков с аналогичными характеристиками.

Зачем АСКУЭ на предприятии?

Внедрение АСКУЭ на предприятии позволяет решить ряд следующих задач:

1. Снижение тарифа на электроэнергию.

На сегодняшний день на законодательном уровне (п. 97 ПП РФ от 04.05.12 №442) для потребителей предусмотрено право выбора тарифного плана на электроэнергию, причем тарифных планов (ценовых категорий) всего шесть. Порядка 90% всех предприятий рассчитываются по тарифному плану, навязанному сбытовой компанией, и часто существенно переплачивают. Правильный выбор тарифного плана позволяет снизить затраты на оплату электроэнергии без необходимости перезаключения договора энергоснабжения. Например, за счет перевода расчетов на тарифный план с почасовыми ценами экономия по базовым станциям сотовой связи достигается экономия до 25%, по АЗС до 23%, по заводу круглосуточного цикла до 27%.

2. Повышение удобства расчетов за электроэнергию с энергосбытовой компанией.

Показания из программного обеспечения АСКУЭ выгружаются по форме отчета энергосбытовой компании. Можно навсегда забыть о необходимости ручного съема данных с электросчетчиков или прогнозного расчета показаний, в случае когда доступ к приборам учета затруден. Кроме этого при расчете по ценовой категории, предусматривающей передачу почасовых данных в адрес энергосбытовой компании, АСКУЭ становится незаменимым инструментом, т.к. позволяет создать отчет с массивом данных (24х30) всего в несколько кликов.

3. Выявление источников повышенного энергопотребления.

АСКУЭ — это в том числе инструмент, благодаря которому можно оперативно выявить источник существенного энергопотребления. Программное обеспечение верхнего уровня сигнализирует оператору обо всех случаях, когда фактическое потребление существенно превышает плановое. Например, одновременная работа в помещении кондиционера и обогревателя, либо банальное воровство электроэнергии. Отслеживание подобных ситуаций особенно актуально в тех случаях, когда нет возможности снимать показания с прибора учета на периодической основе. Итогом подобной проблемы становится существенно завышенный счет на электроэнергию.

4. Эффективный инструмент для арендодателя.

Оснастив АСКУЭ расчетный прибор учета, а также технические приборы учета арендаторов, арендодатель получает возможность контролировать баланс энергопотребления (расход электроэнергии по расчетному счетчику должен быть равен сумме расходов по техническим счетчикам), выявлять несанкционированное энергопотребление арендаторов, а также выставлять счета в соответствии с фактическим энергопотреблением арендаторов, ведь показания в системе могут фиксироваться на каждый час суток.

И так, для большинства предприятий установка АСКУЭ является оправданной как с экономической точки зрения, так и с точки зрения удобства снятия показаний и оперативного контроля за ними. Прежде чем устанавливать АСКУЭ, нужно определиться с ее архитектурой.

Система учета электроэнергии для многоквартирных домов

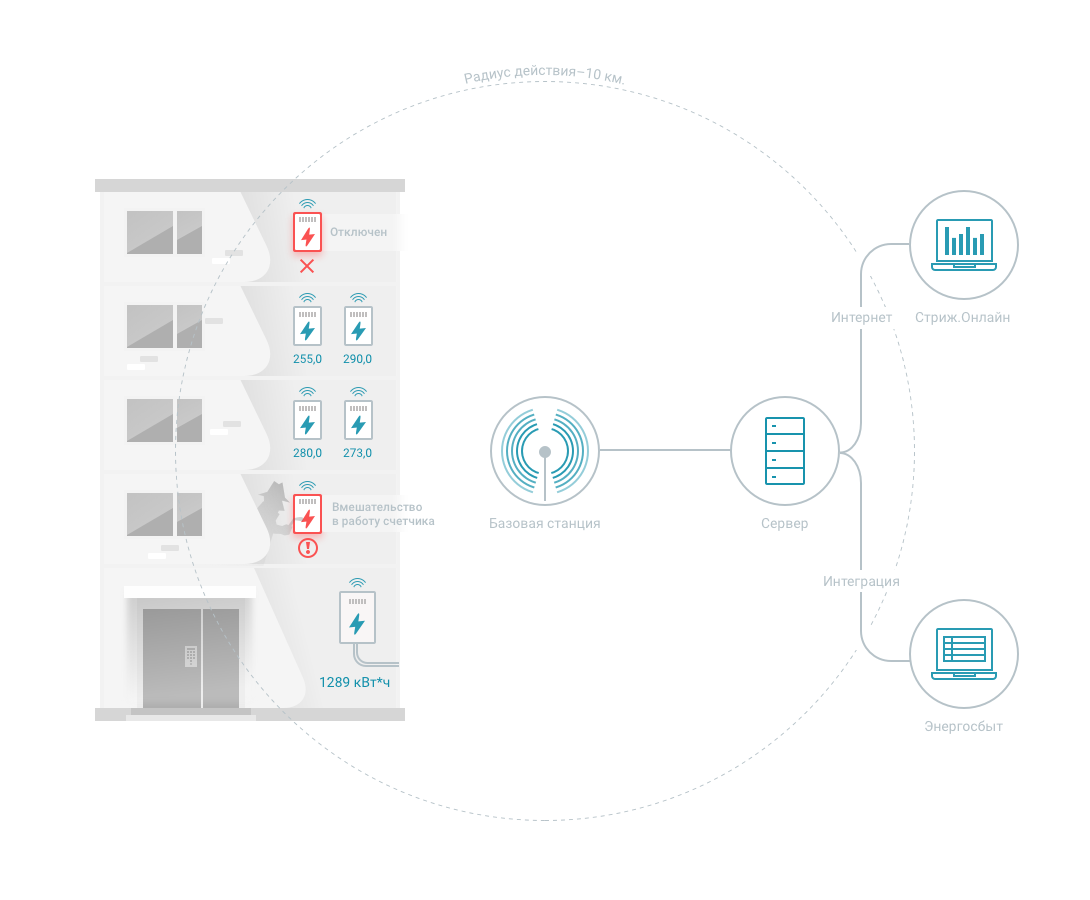

Как работает АСКУЭ «СТРИЖ»

В жилом доме для однофазных абонентов устанавливаются электросчетчики «А1», для трехфазных абонентов — «А3». Счетчики передают показания и параметры электроэнергии по настраиваемому расписанию или стандартным схемам: ежечасно, ежедневно, ежемесячно.  По беспроводному каналу данные передаются на базовую станцию, выполняющую роль устройства сбора и передачи данных (УСПД). Станция по защищенному каналу передает данные в личный кабинет диспетчера.

Возможности технологии и радиопротокола «СТРИЖ» позволяют собирать данные с миллионов смарт-счетчиков без использования концентраторов или ретрансляторов в радиусе 10 км от станции в условиях городской застройки. Высокая проникающая способность сигнала обеспечивает передачу из подвалов и монтажных шкафов, расположенных внутри зданий.

В качестве коллективного прибора учета электроэнергии в МКД устанавливается трехфазный счетчик «А3». Его задача — передавать показания общедомового потребления для последующего сведения баланса по дому и расчета расхода электроэнергии на общедомовые нужды (ОДН).

Однофазный электросчетчик «А1»

«А1» — «умный» счетчик, разработанный для учета электроэнергии однофазных абонентов многоквартирного дома. Имеет 4 встроенных тарифа для экономичного многотарифного учета в МКД.

Устанавливается plug-and-play без дополнительных настроек рядовым электриком.

Электросчетчик измеряет объем потребленной электроэнергии, фиксирует профили мощности и параметры электроэнергии. Встроенный радиомодуль передает накопленные данные по LPWAN-радиоканалу 868 МГц на ближайшую базовую станцию с заданной периодичностью.

Обратный канал связи обеспечивает удаленное управление электросчетчиком. Встроенное реле нагрузки решает задачу дистанционного ограничения или полного отключения электричества.

Трехфазный электросчетчик «А3»

«А3» — «умный» электросчетчик, разработанный для учета энергии трехфазных абонентов и выполняющий функции коллективного прибора учета в МКД. Способен работать в одно- или многотарифном режиме.

Счетчик, через базовую станцию, отправляет данные о потреблении и параметры электроэнергии в личный кабинет диспетчера по LPWAN-радиоканалу 868 МГц согласно настроенному расписанию.

Встроенное реле ограничения нагрузки эффективно решает задачу борьбы с неплательщиками. Ограничивайте нагрузку или отключайте электроэнергию удаленно.

Личный кабинет диспетчера АСКУЭ в МКД

Статистика потребления электроэнергии по каждому абоненту и общедомовым прибора доступна в личном кабинете в виде почасовых, суточных и месячных отчетов. Сводите балланс электроэнергии по жилому дому и формируйте сводные отчеты в два клика.

Удаленно управляйте, программируйте и дистанционное ограничивайте нагрузку должников без выезда бригады прямо из личного кабинета.

Система интегрируется и загружает данные в 1С и ГИС ЖКХ автоматически. Показания не придется переносить вручную.

Посмотреть демоверсию

Описание и назначение АСКУЭ

Аббревиатура АСКУЭ расшифровывается следующим образом:

• А – автоматизированная;
• С – система;
• К – коммерческого;
• У – учета;
• Э – электроэнергии.

Иногда расшифровка дополняется уточнением – информационное измерительное устройство.

Традиционно показания счетчиков снимают сами владельцы квартир либо сотрудники энергообеспечивающих компаний. Точнее говоря, делают это и те и другие: первые для оплаты поставок электричества, вторые – для контроля. Однако действие выполняется вручную, что неудобно.

Автоматизированная система позволяет снять показания со счетчиков сразу же с каждой квартиры и передать их в компанию. При этом данные кодируются, что сокращает время передачи и обеспечивает безопасность.

Функции

Назначение устройства – автоматизация самого процесса снятия данных и расчета с потребителями. Кроме того, аппарат обладает и дополнительными интеллектуальными функциями: может прогнозировать потребление электричества, рассчитывать стоимостные показатели и прочее.

К главным задачам АСКУЭ относят следующие.

• Сбор информации по потреблению электроэнергии каждым потребителем. В данном случае потребителем выступает именно владелец квартиры и комплекс оборудования в его владении, а не собственно электрическое устройство.
• Передача собранных данных по кодированному каналу связи в центр обработки.
• Выполнение оперативных расчетов потребления электричества по установленным тарифам.
• Оперативное отслеживание баланса.
• Прогнозирование потребления, что позволяет подготовить сеть к нагрузкам.

Принцип работы

Электронные счетчики регистрируют информацию, каждый на своей ветке, и одновременно посылают сигнал. Периодичность сообщений регламентируется АС.

Информация архивируется в сумматорах. Отсюда данные переходят на сервер. Если АС невелик, данные могут напрямую передаваться на сервер сбора.

Обработка данных

По такой схеме работают и технические устройства энергоучета и контроля. Разница между ними и коммерческими состоит в назначении. Обнаруживается это на последнем этапе: АСКУЭ использует полученные данные в других целях.

Особенности следующие:

• Данные, которые передаются в центр обработки, необходимы для формирования счетов потребителям и являются внутренней информацией энергокомпании.
• Алгоритм обработки «заточен» под выполнение именно этой задачи.
• По закону приборы энергоучета должны быть у каждого потребителя, что и позволяет получить полную картину. Техническая же система решает только внутренние задачи.

Проектируют АСКУЭ с учетом особенностей конкретного объекта: многоквартирный дом, гаражный кооператив, дачный поселок.

Сфера применения

Устанавливается прибор на любой сложный объект, где много потребителей энергии и счетчиков. Используется он как на промышленных, так и на жилых объектах:

• многоквартирные здания;
• офисные и административные здания;
• дачный или коттеджный поселок;
• сеть гаражей;
• транспортные и промышленные предприятия;
• порты, железные дороги, аэропорты;
• терминалы разной мощности.

Установка АСКУЭ

При установке системы контроля должны быть соблюдены любые особенности подключаемого объекта. Более того, список оборудования зависит от потребляемой мощности самого объекта и характера, как и объёмов его деятельности.

Монтировать АСКУЭ следует, соблюдая строгую последовательность действий:

Важно наличие прокладки подземных и воздушных линий электропередачи. Длинным линиям требуется защита от статического электричества.
После этого необходимо установить основные модули АСКУЭ

Это контроллеры, датчики, адаптеры, маршрутизаторы и т. д.
После завершения этого этапа нужно подключить электричество и выполнить пуско-накладочные работы.
Затем можно приступать к эксплуатации системы.

Также, устанавливая систему автоматического контроля и учёта, важно учитывать не только лишь нюансы и особенности объекта, а также рекомендации и пожелания заказчика. Благодаря этому можно будет добавить в комплект системы все нужные составляющие и правильно отрегулировать ее опции и параметры

Принцип работы и предназначение АСКУЭ

Короче говоря, коммерческая сеть контроля энергии – это высокотехнологичное решение для точного определения показателей бухгалтерского учета, используемых в финансовых расчетах. Все расчеты и измерения производятся автоматически. Но сбор и анализ показаний функции АСКУЭ и ее назначения на этом не заканчивается.

Самая важная задача сети – хранить базу данных. При проектировании используются специальные программные средства для защиты информации от потери, несанкционированного доступа и кражи. Рассматривая основное назначение системы, рассмотрим ее принцип работы и устройство. Он многоуровневый:

“Нижний уровень».

Разработан на основе интеллектуальных измерительных приборов с цифровыми выходами. Такое оборудование называется «умными» счетчиками электроэнергии. Их задача – обеспечить непрерывный учет показателей расхода в точках установки, передачи данных.

Средний уровень».

он разработан на основе высокоинтеллектуальных устройств для передачи и сбора информации. Их задача – постоянно и регулярно «прощупывать» счетчики электроэнергии. Сбор индикаторов – это основная цель AMR, поэтому он выполняется в режиме реального времени без задержек.

Верхний уровень».

Он разработан на основе мощных компьютерных технологий и специализированного программного обеспечения. Для каждого исследуемого объекта создается «Личный кабинет потребителя», в котором хранится вся информация. Задача узла – снимать показания со всех устройств сбора, анализировать их в реальном времени. Использование личного кабинета потребителя позволяет предоставлять результаты в виде отчета.

Трехуровневая организация сети позволяет понять принцип ее работы, подробно описать, из чего состоит AMR-система компании или жилого дома. Связь между всеми элементами обеспечивается надежными протоколами обмена небольшими объемами данных. Используются как беспроводные, так и проводные каналы. Практика показала, что наиболее эффективно AMR работает по протоколам LPWAN – беспроводной технологии. Он позволяет снимать показания с измерительных приборов в городе и за его пределами. Протоколы осуществляют передачу минимальных объемов информации на очень большие расстояния без задержек.

Состав системы коммерческого учета электроэнергии

• электронные счетчики с цифровым выходом: измеряют, передают данные через равные запрограммированные интервалы (все одновременно с обслуживаемого объекта);
• сумматоры – устройства для хранения первичных данных, полученных со счетчиков электроэнергии в составе комплекса;
• сервер – хранилище информации (при отключении сети индикаторы перенаправляются прямо на сервер, без учета сумматоров);

Производительность сети определяется качеством и надежностью каждого элемента, а также качеством показаний используемых счетчиков

Поэтому при проектировании комплекса особое внимание уделяется выбору счетчиков АСКУЭ – какие именно измерительные приборы находятся ниже. Мобильные или телефонные линии также могут быть задействованы в процессе передачи данных

Обратиться к специалисту нашей компании по вопросу готовых AMR-решений, которые мы предлагаем, условий последующего обслуживания и поставки сертифицированного инженерного оборудования, можно любым способом, указанным в контактах .

Характеристики электросчетчиков

Сети автоматического учета электроэнергии спроектированы на базе приборов учета электроэнергии последнего поколения. Давайте узнаем, как работают точные счетчики электроэнергии. Основная задача устройств – преобразовывать проходящий через них поток энергии в измеримые импульсы. Принцип работы изделий позволяет считывать показания с высокой точностью (погрешность минимально допустимая). Помимо расчета расхода, приборы учета регистрируют:

• фазовый сдвиг, сетевое напряжение, ток и частота;
• исправить факт отказа терминала и сообщить об этом в Процессинговый центр;
• любое вмешательство в работу счетного механизма (например, магнитное поле);
• хранить, накапливать информацию о потреблении энергии;

Измерение через параметр электросети особенно важно для организаций, в которых выполняется многофазное измерение энергии. Поэтому точный расчет ресурсов, потребляемых на предприятиях, – это первый шаг к экономии бюджетных средств и повышению конкурентоспособности

Умные счетчики различаются классом точности измерения, размером и функцией. Благодаря большому выбору приборов учета для любого проектируемого комплекса выбрать оптимальное учетное оборудование несложно. В разработке они исходят из функций, которые комплекс должен выполнять на объекте.

Автоматизированные системы учета АСКУЭ, АСТУЭ, АИИСКУЭ

Автоматизированные системы коммерческого и технического учета электроэнергии и энергоресурсов (АСКУЭ/АСТУЭ/АИИС КУЭ) на всех этапах, от производства до потребления, становится обязательным условием эффективного функционирования энергосистем и промышленных предприятий.

Компания БПА обеспечивает полный комплекс услуг по созданию автоматизированных систем учета «под ключ»:

• обследование объектов, предложение эффективных технических решений,
• проектирование,
• комплектация и поставка оборудования, вычислительной техники и программного обеспечения,
• выполнение строительно-монтажных и пуско-наладочных работ по установке узлов учета электроэнергии и других энергоресурсов,
• внедрение автоматизированных систем учета электроэнергии (АИИС КУЭ/АСТУЭ) и энергоресурсов на базе программного комплекса АСКУЭ «Энергосервер»,
• работы по сертификации систем как средства измерения, на соответствие требования оптового рынка.

Ключевым продуктом компании БПА в этом направлении является программный комплекс АСКУЭ «Энергосервер», предназначенный для создания современных автоматизированных систем учета электроэнергии и энергоресурсов различного класса и размера.

Основные возможности:

• опрос различных типов цифровых приборов учета;
• поддержка широкого спектра проводных и беспроводных каналов связи;
• синхронизация времени в счетчиках;
• обеспечение удобного и понятного конфигуратора для системы сбора данных;
• оперативный мониторинг состояния приборов учета;
• гибкая система расписаний опроса;
• сведение баланса, расчет и контроль допустимого небаланса;
• формирование макетов обмена данными по стандартам оптового рынка электроэнергии;
• удаленное отключение нагрузки;
• обмен данными со смежными системами по протоколу OPC;
• гибкий механизм подключения пользовательских отчетов;
• поддержка различных баз данных — Oracle, MSSQL, PostgreSQL.

О технических требованиях к системе

Поскольку надежность работы системы напрямую зависит от первого уровня, то основные требования предъявляются к приборам учета. Именно от их точность определяет достоверность данных.

Не менее важным показателем системы является допустимая погрешность при трансфере данных. Данный момент требует небольшого уточнения. Телеметрический выход прибора транслирует последовательность импульсов с частотой, соответствующей потребляемой мощности. Помехи и тепловые шумы могут вносить погрешность в такие данные, то есть влиять на отчет импульсов.

Чтобы избежать этого, информация передается в двоичном коде, высокий и низкий импеданс сигнала соответствует «1» и «0». Для проверки достоверности данных их определенная порция (как правило, байт) кодируется контрольной сумой.

Компании, занимающиеся разработкой АС, обязаны придерживаться типовых технических требований, разработанных ЕЭС Российской Федерации. В данных нормах указаны точностные характеристики информационного сигнала, класс точности приборов учета, рекомендуемое программное обеспечение, а также другие требования, необходимые для надежной работы системы. Соответственно, производители измерительных приборов, также должны учитывать принятые нормы.

Электросчётчик с дистанционным снятием показаний: особенности, назначение и преимущества

Приборы учёта электроэнергии, оснащённые системой удалённой передачи данных, отлично подойдут тем, кто не желает тратить время на снятие показаний, высчитывание потреблённых киловатт и суммы, которую нужно заплатить за них, а также стояние в очередях в кассу. При установке счётчика с удалённой передачей данных поставщик получает необходимую информацию о потреблённой клиентом электроэнергии в автоматическом режиме без человеческого участия. Подобные приборы также помогают мониторить уровень потребления электроэнергии и на основании полученных данных корректировать свою работу, добиваясь большей эффективности.

Назначение информационно-измерительных систем

Системы, специально разработанные для сбора информации о показателях приборов учёта, осуществляют передачу данных поставщику услуги посредством всемирной сети Интернет. Считывание необходимой информации и последующая отправка данных на сервер энергокомпании-поставщика осуществляется посредством специального программного обеспечения. Функционирование подобных систем полностью автоматизировано.

Счётчики электроэнергии с передачей данных применяются для автоматизации таких процессов, как сбор и отсылка информации поставщику, а также анализ уровня энергопотребления. Задействование информационно-измерительных систем в работе энергетических компаний-поставщиков позволяет не только получить данные о потребляемой электроэнергии, но и приобрести ряд возможностей, ранее недоступных при использовании традиционных приборов учёта. К таким возможностям можно отнести следующее:

• приборы учёта теперь работают в нескольких тарифных режимах;
• потребитель может быть отключён или подключён к системе энергоснабжения удалённо;
• более тесное и эффективное сотрудничество с потребителем, на основании условий договора;
• передача предупреждающих уведомлений, которые точно дойдут до потребителя;
• эффективный анализ полученных данных для более эффективной работы и т.п.

Чтобы снять показания, достаточно нажать всего одну кнопку

Статья по теме:

Какой счетчик электроэнергии лучше поставить в квартире. В публикации мы рассмотрим виды устройств, их преимущества и недостатки, основные критерии выбора, требования о замене счетчиков, правила установки и замены.

Преимущества и недостатки системы автоматической передачи данных

Установив у себя дома электрический счётчик с дистанционным снятием показаний, даже рядовой потребитель электроэнергии получает ряд неоспоримых преимуществ. К достоинствам информационно-измерительных систем следует отнести следующее:

1. Помощь в решении споров между потребителем и поставщиком. Поскольку есть возможность ежедневного снятия показаний, то можно исключить конфликты, которые возникают при проблемах с квитанциями или в случае нерегулярной передаче данных абонентом.
2. Контроль данных счётчика, установленного, например, в гараже, на даче или в квартире, сдаваемой в аренду.
3. Высокая точность расчётов при переключении с одного тарифа на другой. В том случае если показания по дате изменения тарифов отсутствуют, то поставщик электроэнергии осуществляет начисления за предоставленную услугу, опираясь на среднее значение. Традиционно, расчёты выполняются в пользу энергокомпании, а подобные приборы учёта помогают избежать таких недоразумений.
4. Возможность дистанционного управления работой электросчётчика позволяет использовать его в системе «умный дом» для предварительного включения обогревательного контура в квартире или доме. Посредством смартфона с установленной специальной программой можно включить систему обогрева за несколько часов до прихода домой.
5. Безопасность. В том случае если владелец квартиры или дома забыл выключить электроприборы, то можно обесточить жильё удалённо, отключив прибор учёта со своего смартфона или компьютера.
6. Практичность. Пользователь теперь может не тратить время на снятие показаний, передачу данных поставщику и оплату потреблённой электроэнергии.

СОЗДАНИЕ АСКУЭ

Создание АСКУЭ и внедрение его на объект позволяет значительно увеличить эффективность и надёжность электроснабжения, а также заметно снизить затраты. Кроме того, при обнаружении утечки электроэнергии, система позволяет локализовать проблему и предотвратить возможные серьёзные потери.

Во время проектирования, установки или технического обслуживания автоматизированных систем учёта электроэнергии, специалисты компании СМИС могут выполнять следующие работы:

• Установку трансформаторов и анализаторов мощности;
• Сбор данных с анализаторов мощности;
• Организацию рабочего места оператора (АРМ);
• Передачу данных учёта в МОЭСК;
• Настройку и перенастройку оборудования;
• Программирование устройств.

Системы автоматизированного учёта АСКУЭ широко применяются на объектах самых различных типов и действительно позволяют снизить затраты на энергоресурсы, а также выявить недочёты электросети и исправить их. Кроме того, данная технология имеет и дополнительные полезные возможности, например, задание лимита потребления электроэнергии, а также ведение архива всех измерений. В компании «СМИС Эксперт» трудятся высококвалифицированные и опытные профессионалы, которые качественно, надёжно и быстро произведут все необходимые работы по АСКУЭ.

Что такое система АСКУЭ (АИИСКУЭ)

Для начала разберемся в расшифровке термина система АСКУЭ или АИИС КУЭ.

С правовой точки зрения отличия системы АСКУЭ от АИИС КЭУ следующие:  порядок установки, внедрения и обслуживания системы АИИС КУЭ регламентируется регламентами оптового рынка электроэнергии и мощности (Приложением 11.1 к Положению о получении статуса субъекта оптового рынка). Требования к АСКУЭ определяются правилами розничного рынка электрической энергии.

Хотелось бы констатировать, что понятие АСКУЭ появилось гораздо раньше АИИС КУЭ,  и сейчас  используется исключительно для средних и мелких объектов юридических лиц и бытовых потребителей. Законодательством регламентируется только класс точности приборов учета и средств измерений. Ключевым условием для выхода на оптовый рынок электроэнергии является наличие АИИС, требований к которому много.

Подразделения

Итак, теперь становится понятны, что организовать систему АСКУЭ – это организовать несколько подразделений, каждое из которых будет выполнять свои функции. Рассмотрим каждое из них по отдельности.

Первый уровень

Приборами первого уровня являются обычные счетчики (электронные или индукционные), которые стоят у потребителя. Кроме счетчиков можно использовать специальные датчики, которые подключаются через интерфейс компьютера или через аналого-цифровые преобразователи.

Хотелось бы обратить внимание на один нюанс системы АСКУЭ – это возможности интерфейса. Для соединения датчиков с контроллерами используется интерфейс марки RS – 485 (это стандарт, который используется для физического уровня асинхронного интерфейса). Это самая популярная модель, которая нашла свое применение практически во всех системах, связанных с автоматизацией промышленных сетей

Это самая популярная модель, которая нашла свое применение практически во всех системах, связанных с автоматизацией промышленных сетей.

Так вот, в системе установлен приемник электронного согнала, его сопротивление составляет 12 кОм. То есть, получается так, что существуют определенные ограничения передатчика электронного сигнала, что создает ограничение на количество приемников этого сигнала. Поэтому данная модель (RS 485) может принимать сигналы только от 32 датчиков. Такое ограничение – минус.

Второй уровень

Это связующий уровень системы, на линии которого размещены различного типа контроллеров, обеспечивающих транспортировку данных (сигнала). Чаще всего эту роль выполняет преобразователь, который изменяет электронный сигнал от RS 485 на RS 232, идущий на персональный компьютер. Именно преобразованный сигнал может считывать компьютерная программа.

Третий уровень

Здесь собирается, обрабатывается, анализируется и храниться вся информация системы АСКУЭ. Основное требование к этому уровню – обеспечение специальной современной программой для настройки системы в целом.

Необходимо отметить, что все электронные счетчики, используемые для учета потребления электрического тока, оборудованы таким образом, чтобы без проблем подключиться к АСКУЭ. Правда, есть еще старые приборы, в которых данная функция отсутствует. Но и это даже не проблема, потому что для таких счетчиков можно дополнительно установить оптический порт, который будет считывать информацию и передавать ее на компьютер (установка порта может производиться уже на действующем приборе). То есть, современные электронные счетчики – это довольно-таки сложный электронный прибор.

Но не стоит думать о том, что только электронные счетчики могут быть использованы в системах АСКУЭ. Хотя они и являются основными

Обратите внимание на маркировку любого индукционного счетчика. Если в ней есть буква «Д», то и эти приборы пригодны для системы контроля. Суть в том, что в конструкции этого типа устройств установлен импульсный датчик с телеметрическим выходом

Именно он и обеспечивает передачу информации по двухпроводной линии связи

Суть в том, что в конструкции этого типа устройств установлен импульсный датчик с телеметрическим выходом. Именно он и обеспечивает передачу информации по двухпроводной линии связи.

Но стоит ли все это делать, то есть, использовать старые индукционные счетчики? Ведь, как говорится, это уже прошлый век. Все правильно, от них лучше избавиться, потому что увязывать их с современными АСКУЭ становится все сложнее и сложнее. Конечно, можно провести ряд подключений и обеспечить сеть современными приборами, которые преобразовывают информацию до интерфейса RS 232. Но все это сложно, да и стоит ли. Лучше установить современный электронный прибор учета, и этим решить все проблемы. А индукционные модели можно использовать для учета локальных участков.

Назначение

Основным назначением АИИС КУЭ является оперативное снятие информации относительно потребляемой электрической энергии. Представленная система обеспечивает прямой доступ к коммерческому учету, что предполагает получение критической информации. Использование последней позволяет:

1. Рассчитывать нормативы потерь, формировать балансы и дисбалансы, что является неотъемлемой частью тарифной системы.
2. Снимать основные показатели, за которые осуществляется оплата. В частности, потребленная электроэнергия кВт*ч, а также потребляемая мощность. Последнее актуально для двухставочных, крупных заводов.
3. Контролировать работоспособность распределительной сети, выявлять узкие места. В некоторых случаях бороться с коммерческими потерями.

Выполнение назначения зависит от правильности организации системы, своевременности обслуживания и заинтересованности персонала в эффективной работе.
