Схемы светодиодных ламп на 220 вольт: советы по ремонту

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет.  При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это — принцип ШИМ — широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

• падение напряжения на светодиоде;
• количество светодиодов;
• способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

• мощность светодиодов;
• яркость.

Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.

Мощность нагрузки зависит от:

• мощности каждого светодиода;
• их количества;
• цвета.

В общем случае потребляемую мощность можно рассчитать как

где Pled — мощность светодиода,

N — количество подключаемых светодиодов.

Максимальная мощность драйвера не должна быть меньше .

Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:

где Pmax   — максимальная мощность драйвера.

Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.

Назначение и сфера использования

Диодные кристаллы состоят из двух полупроводников – анода (плюс) и катода (минус), которые и отвечают за трансформацию электросигналов. Одна область имеет проводимость P-вида, вторая – N. При подключении источника питания через эти элементы потечет ток.

За счет такой полярности электроны из зоны P-типа устремляются в зону N-типа, и наоборот, заряды из точки N устремятся к Р. Однако каждый раздел области имеет свои границы, называющиеся P-N переходами. На этих участках частицы встречаются и взаимопоглощаются или рекомбинируются.

Диод относится к полупроводниковым элементам и обладает только одним p-n переходом. По этой причине, главной характеристикой, определяющей степень яркости их свечения, является не напряжение, а ток

Во время P-N переходов напряжение снижается на определенное количество вольт, всегда одинаковое для каждого элемента цепи. Учитывая эти значения, драйвер стабилизирует показатели входящего тока и образует на выходе постоянную величину.

Какая требуется мощность и какие значения потерь при P-N прохождении указываются в паспорте светодиодного прибора. Поэтому при выборе диодной лампочки необходимо учитывать параметры блока питания, диапазон которых должен быть достаточным для компенсации утраченной энергии.

Для того, чтобы мощные светодиоды отработали указанное в характеристиках время, требуется стабилизирующее устройство – драйвер. На корпусе электронного механизма всегда показано его выходное напряжение

Блоки питания с напряжением от 10 до 36 В применяются для оснащения осветительных приборов.

Техника может быть самых различных видов:

• фары автомобилей, велосипедов, мотоциклов и т. д.;
• небольшие переносные или уличные фонари;
• светодиодные линейки, ленты, потолочные лампочки и модули.

Однако для маломощных светодиодов, а также в случае использования постоянного напряжения, драйверы допустимо не применять. Вместо них в схему вносится резистор, также питающийся от сети 220 В.

Это интересно: Соединение проводов в распределительной коробке для электропроводки — поясняем во всех подробностях

Основные характеристики драйверов

Ключевые параметры приборов для преобразования тока, на которые нужно опираться при выборе:

1. Номинальная мощность устройства. Она указана в диапазоне. Максимальное значение обязательно должно быть немного больше, чем потребляемая мощность, подключаемого осветительного прибора.
2. Напряжение на выходе. Значение должно быть больше или равно общей сумме падения напряжения на каждом элементе схемы.
3. Номинальный ток. Должен соответствовать мощности прибора, чтобы обеспечивать достаточную яркость.

В зависимости от этих характеристик, определяют какие LED-источники можно подключить при помощи конкретного драйвера.

Вся важная информация есть на корпусе устройства

Что такое диммируемый драйвер для световых диодов

Диммируемым называется драйвер для светодиодного светильника, поддерживающий изменение входных параметров тока и способный в зависимости от этого изменять выходные. Эти достигается изменение интенсивности свечения LED-излучателей. Примером может послужить контроллер для светодиодной ленты с дистанционным управлением. При желании появляется возможность «приглушить» освещение в помещении, дать отдохнуть глазам. Так же это уместно, если в комнате спит ребенок.

Таким устройством осуществляется диммирование

Диммирование выполняется с ПДУ, или со штатного механического бесступенчатого переключателя.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Виды драйверов

Существуют две основные категории преобразователей тока для светодиодов — линейного и импульсного типов. На линейном оборудовании выход — генератор тока, гарантирующий стабилизацию при любых перепадах сетевого напряжения. Компонент выполняет плавную подстройку без образования электромагнитных волн высокой частоты. Простые и дешевые изделия с КПД ниже 80 %, что ограничивает область использования до светодиодов и лент малой мощности.

Принцип действия импульсных драйверов сложнее — на выходе образуется серия импульсов тока высокой частоты.

Частота появления импульсов тока всегда постоянна, но коэффициент заполнения может изменяться в диапазоне 10 – 80 %, что приводит к изменению значения выходного тока. Компактные габариты и высокий КПД (90 – 95 %) обусловили широкое распространение импульсных драйверов. Их главный недостаток — большее число электромагнитных помех (в сравнении с линейными).

На стоимости драйвера сказывается наличие или отсутствие гальванической развязки. В последнем случае устройства обычно дешевле, но надежность значительно ниже из-за вероятности поражения током.

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход

Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.

Рисунок 6. Подключение диодов последовательно.

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего

Рисунок 7. Параллельное подключение.

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Разновидности диммируемых драйверов

Типы диммируемых драйверов:

1. Подключаются между БП и источником света. Они позволяют управлять энергией, которая поступает на LED-элементы. В основе конструкции находятся ШИМ-модуляторы с микроконтроллерным управлением. Вся энергия идет к светодиодам импульсами. От длины импульсов напрямую зависит энергия, которая поступит на светодиоды. Такие конструкции драйверов применяются в основном для работы модулей со стабилизированным питанием. Например, для лент или бегущих строк.
2. Второй тип устройств позволяет проводить управление блоком питания. Управление производится при помощи ШИМ-модулятора. Также изменяется величина тока, который протекает через светодиоды. Как правило, такие конструкции применяются для питания тех устройств, которым необходим стабилизированный ток.

Нужно обязательно учесть тот факт, что ШИМ-регулирование плохо влияет на зрение. Лучше всего использовать схемы драйверов для питания светодиодов, в которых регулируется величина тока. Но вот один нюанс – в зависимости от величины тока свечение будет различным. При низком значении элементы будут излучать свет с желтым оттенком, при увеличении – с синеватым.

Схема светодиодной лампы: устройство простейших драйверов

Светодиодные источники света быстро завоевывают популярность и вытесняют неэкономичные лампы накаливания и опасные люминесцентные аналоги. Они эффективно расходуют энергию, долго служат, а некоторые из них после выхода из строя подлежат ремонту.

Чтобы правильно произвести замену или починку сломанного элемента, потребуется схема светодиодной лампы и знание конструкционных особенностей

А эту информацию мы в деталях рассмотрели в нашей статье, уделив внимание разновидностям ламп и их конструкции. Также мы привели кратких обзор устройства самых популярных led моделей от известных производителей

Последовательное подключение

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

• Выход из строя всей световой цепочки при поломке одного элемента.
• Необходимость закупки более мощного ИП при монтаже большого количества ламп.

Светодиоды целые, что дальше?

А
если дело вообще не в светодиодах, что может быть еще виновником неисправности?

Второй

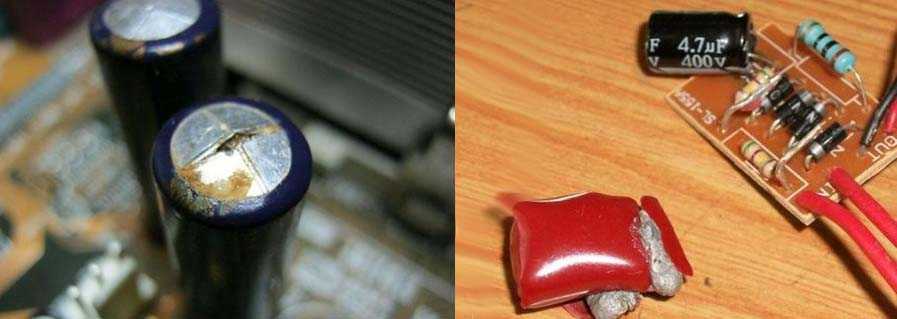

частой причиной является повреждение драйвера. Одного из его элементов –
диодный мост, резисторы, микросхема, конденсаторы и т.п.

Здесь
ремонт уже требует специальных знаний и умений. Для рядового пользователя
гораздо проще будет купить новую лампочку, чем заморачиваться с ремонтом
старой.

Единственное,

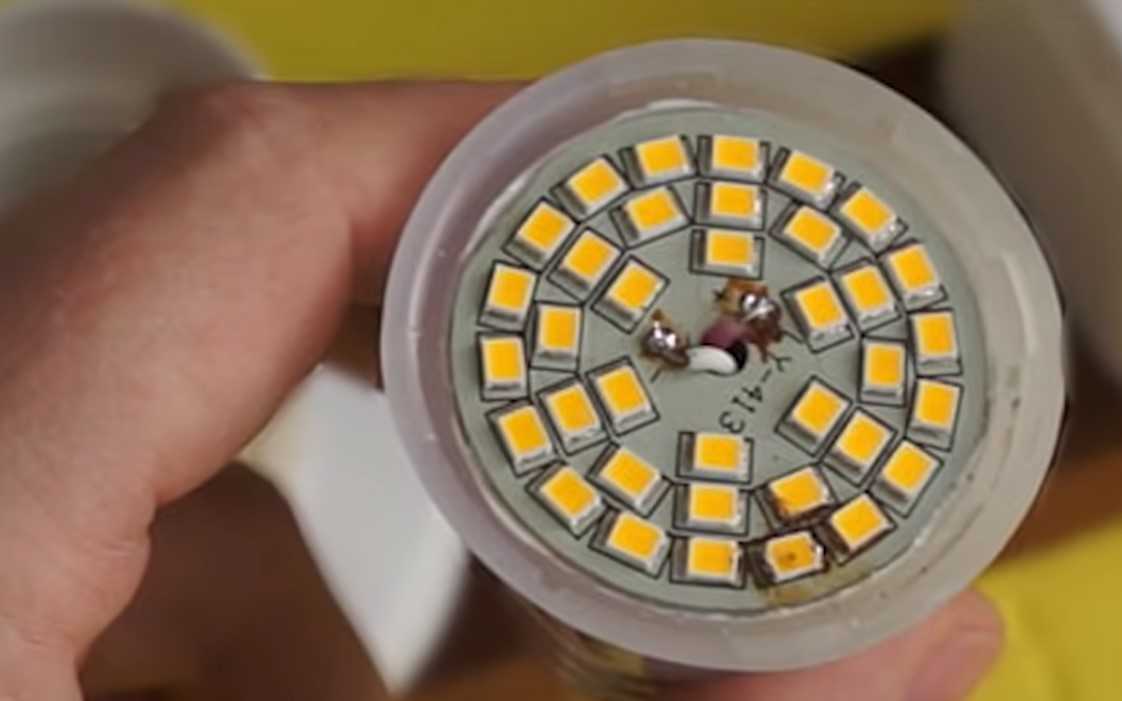

что вы можете сделать – это вскрыть площадку с припаянными светодиодами и
заглянуть во внутрь.

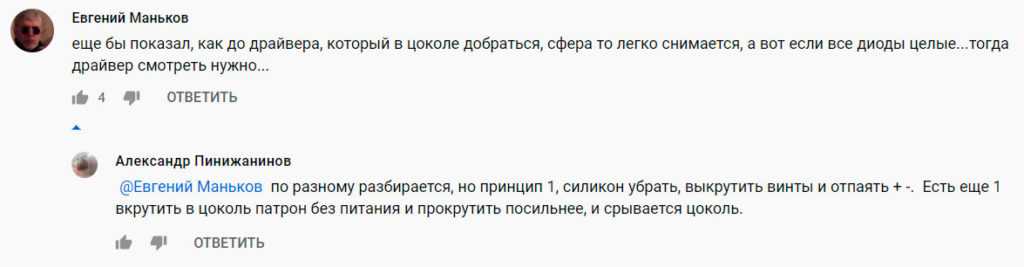

Вот совет как разобрать лампочку, чтобы добраться до драйвера.

Данная
сборка может быть как на подпружиненных контактах, так и на припаянной
перемычке.

Эта самая перемычка соединяет драйвер с цоколем. Иногда при нагреве лампы из-за плохого контакта в патроне перегорает именно она.

Сам драйвер тут не причем. Перемычку можно легко восстановить, припаяв ее на место.

Как подобрать драйвер для светодиодов

На рынке представлен широкий ассортимент драйверов для светодиодов от разных производителей. Многие из них, особенно китайского производства, отличаются низкой ценой. Однако покупать такие устройства не всегда выгодно, так как большинство из них не соответствует заявленным характеристикам. Кроме того такие драйверы не сопровождаются гарантией, а в случае обнаружения брака их нельзя вернуть или заменить на качественные.

Так существует вероятность приобретения драйвера, заявленная мощность которого составляет 50 W. Однако на деле оказывается, что эта характеристика имеет непостоянный характер и такая мощность является лишь кратковременной. В реальности же такое устройство будет работать как LED-driver 30W или максимум 40W. Так же может оказаться, что в начинке не будет хватать некоторых компонентов, отвечающих за устойчивое функционирование драйвера. Кроме того могут применяться компоненты низкого качества и с небольшим сроком службы, что является по сути браком.

Ресурс работы качественного драйвера — более 70 тыс. часов

При покупке стоит обращать внимание на указание бренда изделия. На качественном товаре обязательно будет указан изготовитель, который предоставит гарантию и будет готов отвечать за свою продукцию

Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше

Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше. Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

• драйвер от сомнительных производителей – не более 20 тыс. часов;
• устройства среднего качества – около 50 тыс. часов;
• преобразователь от проверенной фирмы-изготовителя с использованием качественных компонентов – свыше 70 тыс. часов.

Для рассчета требуемого напряжения на выходе, необходимо учитывать мощность и силу тока

Как подобрать

Правильный подбор led-driver для питания светодиода должен учитывать следующие параметры:

• Значение напряжения на входе.
• Величину выходного напряжения.
• Ток на выходе.
• Выходную мощность.
• Влаго- и пылезащиту.

Основной принцип правильного выбора драйвера для светодиода – начинать расчет его характеристик только после того, как будет точно известно количество источников света и их основных параметров (прежде всего мощности) в планируемой схеме. Кроме того, необходимо заранее знать условия эксплуатации электрооборудования – в помещении или на улице, каковы параметры колебания температуры и влажности, а также действие атмосферных осадков.

Далее нужно правильно рассчитать выходные параметры для led-driver. Прежде всего это напряжение. Подсчитывается следующим образом – необходимо суммировать значение всех лед-элементов в цепочке. Например, если в схеме 5 диодов по 3 вольта, в сумме получится 5х3=15 вольт. При этом нужно учесть, что соединение светильников будет последовательное. Во входных характеристиках есть еще одна величина – сила тока. Она будет одинакова для всех ламп.

Например, если ее значение 500 мА для каждого диода, то led-driver должен обладать выходным параметрами – 15 В и 0,5 А. Что касается силы тока, то она должна быть либо равна расчетной, либо ниже. Если будет выше, то лампы быстро (если не сразу после включения) сгорят. Также потребуется рассчитать и мощность. Для этого нужно перемножить выходное напряжение на силу тока – 15х0,5=7,5 Вт. Причем лучше будет, если мощность драйвера будет немного выше на 20% расчетного значения.

Получается, требуется led-driver на 9 Вт, 15 В и 0,5 А. Место размещения драйвера имеет большое влияние на его внешний вид. Устройство может быть с защитным корпусом и без. Последний ставят внутрь ламп с надежной оболочкой. Если же требуется хорошая влаго- и пылестойкость, то лучше приобретать модели первого типа.

При сборке схемы с лэд-драйвером своими руками для подсветки необходимо покупать только однотипные светодиоды из одной партии. В противном случае они могут иметь существенный разброс характеристик, что приведет к неравномерному их свечению и быстрому выходу из строя элементов, работающих на пределе.

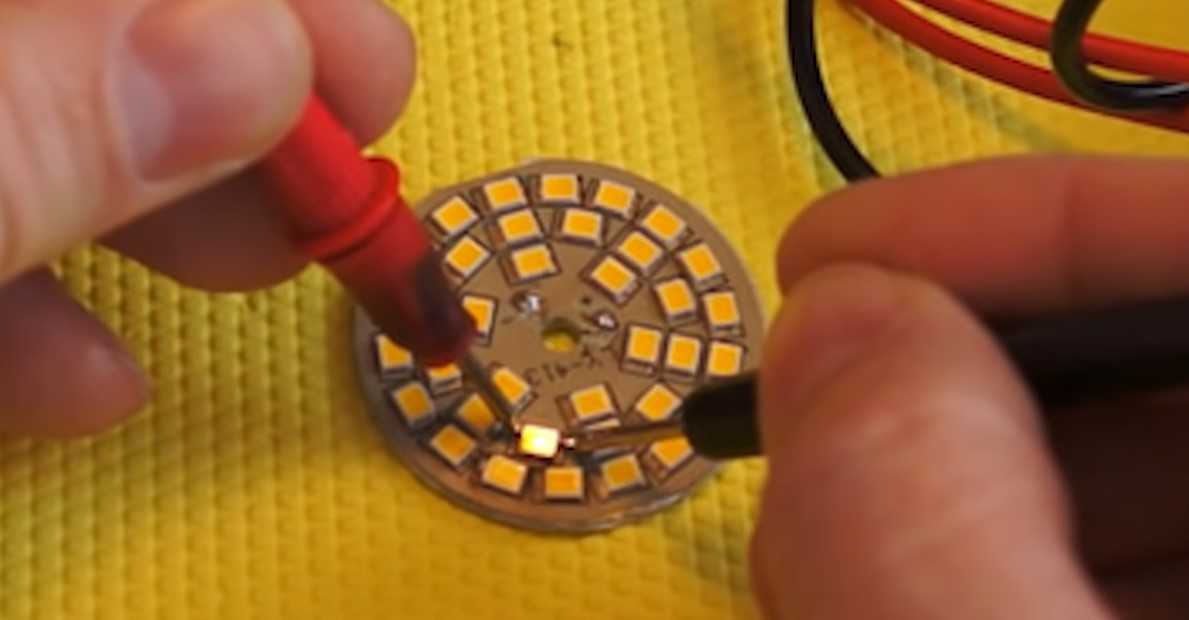

Почему лампа не светится?

90%
проблем всех вышедших из строя Led ламп – это один сгоревший светодиод.
Зачастую определить его можно даже по внешнему виду.

На
желтой поверхности будет четко видна черная точка.

Иногда
вместо нее может быть явная выпуклость или вздутость.

Так
как все диоды в лампе соединены последовательно, то выход из строя одного
автоматически влечет прерывание всей цепочки.

После того как нашли такой светодиод с точкой, снизу поддеваете его ножиком и просто вырезаете со своего места.

У
вас на площадке должно остаться только два контакта, все остальное соскабливаете.

Маленький
контакт — это “плюс”, большой – “минус”.

Собственно
говоря, для восстановления работоспособности лампы эти два контакта нужно будет
чем-нибудь замкнуть между собой.

Как проверить драйвер светодиодной лампы

Проверить работу драйвера светодиода можно подключив светильник к сети. Надо только убедиться в исправности осветительного прибора и отсутствии пульсаций.

Существует способ проверить драйвер и без светодиода. На него подается 220 В и измеряются показатели на выходе. Показатель должен быть постоянным, по значению немного больше указанного на блоке. Например указанные на блоке значения 28-38 В обозначают выходное напряжение без нагрузки около 40 В.

Рисунок 8. Проверка исправности светодиода.

Описанный способ проверки не дает полного представления об исправности драйвера. Нередко приходится сталкиваться с исправными блоками, которые не включаются вхолостую или же работают нестабильно без нагрузки. Выходом представляется подключение к прибору специального загрузочного резистора. Выбрать сопротивление резистора можно по закону Ома с учетом указанных на блоке показателей.

Как проверить светодиодную лампу при покупке?

Светодиодная лампа с цоколем Е-27

Примером послужит лампа с цоколем Е-27 и питанием в 220 V. Как при покупке не ошибиться, выбрав качественный товар? Необходимо внимательно осмотреть всю конструкцию светодиодной лампы. Изначально нужно посмотреть на радиатор. Он должен быть литым, а не наборным, т. к. в том числе и от него зависит долговечность работы выбранной лампы. Радиатор стоит в прямой зависимости от мощности, следовательно, чем мощнее лампочка, тем больше охладитель. Очень хорошо себя показывают алюминиевые, керамические либо графитовые.

Наилучший вариант – термопластиковое покрытие радиатора. После необходимо убедиться в отсутствии люфтов в цоколе, а также видимых механических повреждений. В любом магазине электротоваров имеется возможность включения лампы в сеть для проверки

При подаче питания на лампу нужно обратить внимание на исходящий от нее свет. Даже если мерцания не видно, необходимо посмотреть на прибор через камеру сотового телефона

На экране будет четко видно наличие или отсутствие мерцания. Если же имеется пульсация, такую лампу покупать не стоит. Что касается маркировки, то она должна быть четкой и хорошо читаемой, т. к. именно на основе этой информации выбирается тип светодиодной лампы.

Вопросы надежности

В электронной аппаратуре обычно соединения между элементами отказывают чаще, чем сами элементы. Повысить надежность цепочки последовательно соединенных светодиодов до уровня, близкого к надежности единичного светодиода, можно, если всех их выполнить в едином кристалле. Именно так рассуждали в компании Seoul Semiconductor, выпустившей еще в 2006 году светодиод Arciche. Его можно было подключать к осветительной сети переменного тока даже без выпрямительного «мостика», достаточно последовательно включенного токоограничительного резистора. Это достигалось благодаря наличию на кристалле двух групп светодиодов, светившихся для положительной и отрицательной полуволн питающего напряжения соответственно. Позже для повышения энергоэффективности оставили только одну цепочку и подключение выпрямительного моста к светодиоду стало обязательным. Светодиоды, питающиеся от напряжения осветительной сети без драйвера, Seoul Semiconductor производит и поныне, но уже под названием Acrich MJT.

Наиболее широкое применение светодиоды Acrich MJT нашли при создании светодиодных ламп с цоколем GU10, а также маломощных ламп с цоколем Е14 для декоративной подсветки. Выпускаются на основе Acrich MJT и миниатюрные даунлайты, устанавливаемые на стеллажи в магазинах для подсветки товара. Поскольку покупатели и сотрудники рассматривают товар на полках эпизодически, такие светильники, при наличии общего освещения с низким уровнем пульсаций, не нарушают действующих норм. На основе Arcich MJT выпускаются и светильники для промышленных холодильников. Почти полное отсутствие дополнительной электроники и межсоединений между светодиодами в последовательной цепочке позволяют светильнику выдерживать очень низкие температуры. При этом сотрудники внутри морозильной камеры работают также эпизодически.

В модулях для уличного освещения Acrich2.5 применена дополнительная защита от бросков напряжения

Бездрайверные светильники чувствительны к броскам напряжения в сети. Если для кратковременных бросков напряжения порядка нескольких киловольт (например, связанных с молнией) можно установить защиту, то при небольшом, но длительном по времени превышении питающего напряжения светодиоды перегреваются. Проблема решается за счет внесения дополнительных запасов при проектировании светильника, а также применения специальных защитных устройств. Также настоятельно рекомендуется не разрывать выключателем «ноль» питания и обязательно заземлять металлический корпус светильника.

Принцип работы и устройство ламп.

Конструкция LED лампы.

Светодиодный источник света состоит из нескольких элементов, соединенных в одном корпусе. Это цоколь, драйвер, радиатор, светодиод и светорассеивающая колба.

• Цоколь – элемент, который вкручивается в патрон люстры или другого светильника. Чаще всего для бытового применения выпускают винтовой цоколь типа Е27 и Е14. Он изготовлен из латуни с никелевым антикоррозийным покрытием. Для других нужд выпускаются источники света со штырьковым цоколем.
• Драйвер – элемент, который стабилизирует поступающее напряжение, преобразуя переменный ток в постоянный. Также он обеспечивает питание светодиода. Драйвер состоит из микросхем, импульсного трансформатора, конденсаторов. В недорогих LED изделиях драйвер может отсутствовать. Вместо него применятся простой блок питания, не обеспечивающий стабилизации тока и напряжения. Также драйвер не устанавливают в миниатюрных лампочках из-за нехватки места внутри корпуса.
• Радиатор – элемент, который отводит тепло от светодиодов и обеспечивает для них оптимальный температурный режим работы. Обычно он составляет видимую часть корпуса осветительного прибора. Радиатор может изготавливаться из различных материалов: от дорогой керамики до дешевого пластика. Алюминиевые и композитные материалы занимают среднюю нишу: они достаточно бюджетны и качественно отводят тепло.
• Рассеиватель – прозрачный «колпак», который помогает распределять свет в пространстве. Изготавливается в виде полусферы для рассеивания пучков света под широким углом. В качестве материала применяют поликарбонат или пластик. Кроме этого рассеиватель предотвращает попадание внутрь корпуса пыли и влаги. Для смягчения резкости света и уменьшения раздражающего влияния на глаза этот элемент изнутри покрывают люминофором. При этом достигается цветовая температура, аналогичная естественному освещению.
• Светодиоды – главный рабочий элемент лампы. За счет работы диода и появляется свечение.

Принцип работы светодиодных ламп основан на физических процессах в полупроводниках. Свечение появляется после прохождения электрического тока через границу соприкосновения двух полупроводников (n и p), в одном из которых должны преобладать отрицательно заряженные электроны, а в другом – положительно заряженные ионы. Стоит отметить, что данные материалы пропускают ток только в одну сторону. При его прохождении в носители заряда осуществляют рекомбинацию – электроны переходят на другой энергетический уровень. В результате появляется видимое глазу световое излучение. Кроме свечения происходит еще и выделение тепла, которое отводится от светодиода при помощи радиатора.

Схема появления оптического излучения в LED-элементе.

На заре появления светодиоды могли испускать только определенную световую волну: зеленую, красную или желтую. Поэтому LED-элементы встраивались в электрические схемы в виде индикаторов. В процессе развития микроэлектроники были найдены материалы, позволяющие получить световую волну широкого спектра. Однако полностью эта проблема не решена: в свечении светодиодных ламп преобладает или синяя длина волны или красная с желтым.  По этой причине они и делятся на холодные и теплые соответственно.

Основные неисправности светодиодных ламп

Средняя продолжительность гарантированной работы светодиодной лампы составляет 15 000-20 000 часов. Причинами того, что лампочка не зажигается, чаще всего бывают следующие:

• Производственный брак. Особенно актуален этот вариант для ламп производителей низкой ценовой категории.
• Ошибки в эксплуатации. В данном случае причиной может быть постоянный перегрев лампы в закрытом светильнике, влажность, пыль и грязь, выключатель с подсветкой.
• Проблемы с питанием. Скачки напряжения, завышенные показатели напряжения или же его регулярные выбросы не лучшим образом воздействуют на работоспособность приборов.

Светодиоды вышли из строя. Диоды в конструкции подключены последовательно, если возникает поломка в одном из них, образуется обрыв цепи и лампа перестает работать. Можно починить такую неисправность самостоятельно. Найти поврежденный диод с помощью мультиметра. Этим устройством проверяют все диоды по очереди, подавая «-» на катод, «+» на анод. Сгоревшие диоды можно определить визуально, на них появляется темное пятно.

Диодный мост вышел из строя. В данном случае виноват заводской брак. С помощью мультиметра также можно проверить диодный мост и заменить его самостоятельно. При замене моста требуется также проверить работоспособность всех диодов.

Выводные концы плохо запаяны. Такая проблема характерна для дешевых лампочек. Если вы планируете исправить ее самостоятельно, потребуется пропаять все компоненты и детали паяльником.

Как подобрать драйвер для светодиодов. Способы подключения LED

Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:

1. Последовательно. При таком способе подключения потребуется драйвер напряжением 12 В и током 300 мА. Преимущество такого способа в том, что через всю цепь идет один и тот же ток, и светодиоды горят с одинаковой яркостью. Недостаток заключается в том, что для подключения большого числа светодиодов потребуется драйвер с очень большим напряжением.
2. Параллельно. Здесь уже будет достаточно драйвера на 6 В, но потребляемый ток будет примерно в 2 раза больше, чем при последовательном соединении. Недостаток: токи, текущие в каждой цепи, немного различаются из-за разброса параметров светодиодов, поэтому одна цепь будет светить несколько ярче другой.
3. Последовательно по два. Тут потребуется такой же драйвер, как и во втором случае. Яркость свечения будет уже более равномерная, но есть один существенный недостаток: при включении питания в каждой паре светодиодов из-за разброса характеристик один может открыться раньше другого, и через него пойдет ток, в 2 раза превышающий номинальный. Большинство светодиодов рассчитаны на такие кратковременные броски тока, но все-таки этот способ наименее предпочтителен.

Обратите внимание, что во всех случаях мощность драйвера составляет 3.6 Вт и не зависит от способа подключения нагрузки. Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения

Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика

Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.

Назначение и конструкция

Светодиод (СД, СИД, LED) – полупроводниковый прибор, преобразующий электроэнергию в инфракрасное, видимое или ультрафиолетовое световое излучение. Применяется: в качестве индикаторов в электроприборах, источников света для внутреннего и наружного освещения, в подсветке ЖК-экранов, в пультах дистанционного управления. И это только основные области применения светодиодов. Изобретенный в 1961г. американским ученым изобретателем Ником Холоньяком, диод, излучающий свет, так его еще называют, плотно вошел в нашу жизнь. И куда бы не обратили наш взгляд, он обязательно наткнется на сияние этого удивительного прибора.

Также читайте – «Подключение лампы ДНаТ»

Конструктивно классический светодиод состоит из арматуры или подложки, включающей в себя две части (катод и анод) к одной, из которых (катоду), прикреплен полупроводниковый кристалл поверхностью n-типа. Противоположная поверхность р-типа соединена проводником с анодом. Вся конструкция заключена в эпоксидный корпус, образующий линзу.

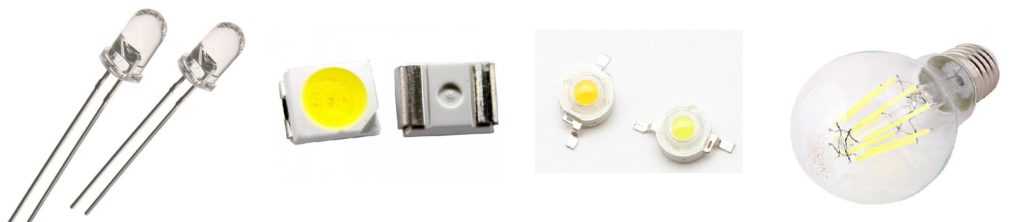

Стечением времени разновидность СИД расширяется, существуют такие как: DIP, SMD, филаментные, СОВ. Все они имеют разное назначение, но схожи по механизму работы. Все большее распространение набирают LED, с принципом действия схожим с работой лампой дневного света. А именно, кристалл СД производит излучение синего или ультрафиолетового спектра, которое попадая на специальное покрытие – люминофор, вызывают его свечение.
