Подключение светодиодной лампы вместо люминесцентных

Интересные факты о LED-лампах

Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.Пульсация светодиодов снижает численность популяций животных и птиц в городе.

http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminescentnyx.html
https://derevyannie-doma.com/materialy/zamena-lyuminescentnyh-lamp-na-svetodiodnye.html
https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-svetodiodnoj-lampy-vmesto-lyuminescentnyx.html
http://fb.ru/article/323684/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminestsentnoy-samostoyatelno

Светодиодная лампа Т8

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Являются полной заме ной по световому потоку люминесцентных ламп Т8 в растровом с ветильнике.

Экономия электроэнерг ии 50% относительно люминесцентных ламп.

ОСОБЫЕ ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА

Самым важным фактором, который обеспечивает долговечность лампы, является качественный теплоотвод от светодиодных чипов. Помимо основного радиатора в светодиодной лампе Maxus предусмотрено дополнительное ребро для теплоотвода. Благодаря чему теплоотвод от монтажной пластины осуществляется через 3 точки.

Монтаж светодиодных чипов выполнен на двухсторонней печатной плате и при использовании специального материала повышенной плотности, что также способствует качественному теплоотводу.

Модульная система платы

Для соединения частей монтажной платы лампы не применяется пайка. Все части соединяются при помощи специальных позолоченных контактных разъемов. Данный вид соединения обеспечивает надежность и долговечность работы лампы.

В драйвере применены современные микросхемы, которые позволяют минимизировать размеры и отказаться от применения высоковольтного электролитического конденсатора. В следствие чего, достигается показатель PF 0.93, отсутствуют броски тока при включении освещения. Высокоэффективный DNC фильтр полностью устраняет помехи электрической сети.

Драйвер построен по схеме гальванически развязанного широтноимпульсного модулятора (ШИМ), стабилизатора тока с обратной связью, что позволяет с высокой точностью поддерживать стабильный ток на светодиодных чипах в широком диапазоне питающего напряжения 175-275 В.

ШИМ рассчитан на максимальную нагрузку 35 Вт благодаря чему даже при работе под существенной нагрузкой обеспечивается оптимальный температурный режим.

ШИРОКАЯ КРИВАЯ РАСПРЕДЕЛЕНИЯ СВЕТА

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой

Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Способы подключения ламп 220 В

Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.

Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:

Последовательный.

Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.

Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.

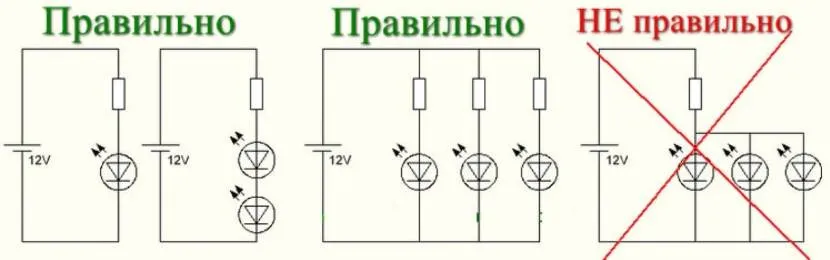

Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочек Источник svetilov.ru

Параллельный.

Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.

При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.

Лучевой.

Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.

Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.

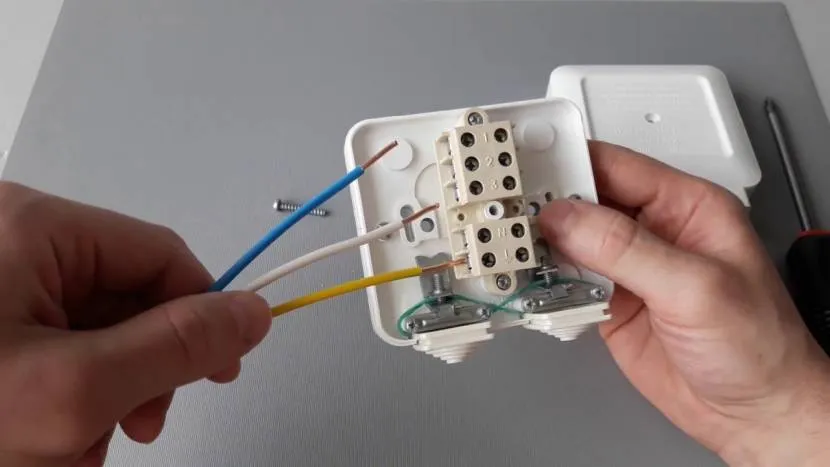

Распределительная клеммная коробка для соединения проводки Источник ytimg.com

Простейший способ проверить цепь светодиодов лампы

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м

Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения

Только соблюдайте полярность подключения.

Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово. Обычно, для запайки светодиода используют паяльный фен

В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова

Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником

Важно не перегреть при пайке светодиодный элемент!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

Технические характеристики светодиодных ламп т8

Прежде, чем начинать рассматривать параметры LED ламп Т8, необходимо понять, что люминесцентные и светодиодные лампочки созданы по совершенно разным технологиям и работают каждая на своем принципе. Объединяет их только одинаковая форма и способ установки в гнездо осветительного прибора. Все остальные параметры соответствуют конструкционным особенностям каждого типа приборов и между собой мало связаны.

Параметры этих устройств сложно сравнивать между собой, но по общим характеристикам сделать некоторое сопоставление вполне возможно. Обычно пользователей мало интересуют специфические данные, им достаточно знать базовые характеристики.

Светодиодные лампы Т8 обладают следующими техническими показателями:

длина — 600, 900, 1200 и 1500 мм. Наиболее распространенными являются 600 и 1200 мм, которые могут быть установлены в подвесной потолок Армстронг. Есть конструкции по 1500 мм, нуждающиеся в использовании светильников соответствующего размера;
напряжение питания — производится прямое подключение к сети 220 В, поскольку оснащены собственным встроенным драйвером (блоком питания);
тип цоколя — G13, который полностью аналогичен контактам люминесцентных ламп;
срок службы — до 50000 часов (около 5 лет непрерывного свечения без потери первоначального качества);
количество ЛЕД элементов — 120 или 240;
мощность — 8-20 Вт;
световой поток — 670-1240 Лм;
цветовая температура — выпускаются в двух вариантах — ХБ (холодный белый) и ТБ (теплый белый). В первом варианте значение цветовой температуры находится в диапазоне 4000-5500 К, во втором — 3000-4000 К;
способ теплоотведения — металлический радиатор (алюминиевый);
габаритные размеры — 600 × 26, 900 × 26, 1200 × 26 и 1500 × 26 мм;
материал корпуса — прозрачный или матовый пластик.

Светодиодные лампы вместо люминесцентных: а стоит ли менять

Замена светильников Армстронг на светодиодные в большинстве случаев оправдана, поскольку LED-источники почти по набору параметров устаревшие аналоги превосходят. Для себя просчитайте первоначальные траты, сопоставьте параметры разных лампочек, пересчитайте экономию в долгосрочной перспективе в случае замены светодиодными лампами люминесцентных ламп 18 Вт.

Лампы дневного света Т8:

вырабатывают до 10000 часов, обычно меньше;
свет распространяют по разным направлениям, требуют наличия специальных отражателей;
увеличивают яркость при включении по нарастающей;
автомат защиты часто дает сбои в работе;
люминесцентный поверхностный слой постепенно теряет свои качества, поток света уменьшается на треть довольно быстро;
ртуть, колбу нужно грамотно утилизировать.

Лампы светодиодные Т8:

служат до 50 тыс. часов (учитывайте число включений-выключений);
дают направленный свет;
сразу включаются ярко с полной отдачей светового потока;
нет необходимости ставить драйвера или дроссели и стартеры;
яркость теряется не больше 10% за каждый десяток тысяч часов;
потребление энергии от сети минимальное;
экологическая безопасность – 100%.

Светоотдача светодиодных ламп Т8 (при равном с люминесцентными потреблением энергии) имеют в разы больше, выходят из строя раньше положенного срока очень редко. При покупке вы получаете гарантию от завода-производителя либо поставщика. Возможность размещать внутри главной колбы разное число светодиодных элементов позволяет получать любую интенсивность света и любую цветовую температуру. Взвесив сильные и слабые стороны решения, можно сказать, что лампы светодиодные вместо люминесцентных в перспективе будут выгоднее. Недостаток один – светодиоды стоят дороже.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА». Вместе с лампой в комплекте идет и свой стартер для LED

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

дроссель

провода

контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

без демонтажа патронов

с демонтажем и установкой перемычек через их контакты

Практическая реализация идеи

Простейший источник питания светодиодов от сети 220В имеет следующий вид:

Примитивный источник питания для светодиодов от сети 220В

На приведенном рисунке резистор обеспечивает падение излишка напряжения питающей сети, а диод, включенный параллельно, защищает LED элемент от импульсов напряжения обратной полярности.

Как видно из рисунка, что можно проверить расчетами, требуется гасящий резистор большой мощности, выделяющий во время работы много тепла.

Ниже приведена схема, где вместо резистора используется гасящий конденсатор

Схема с гасящим конденсатором

Использование в качестве балласта конденсатора позволяет избавиться от мощного резистора и повысить КПД схемы. Резистор R1 ограничивает ток в момент включения схемы, R2 служит для быстрого разряда конденсатора в момент выключения. R3 дополнительно ограничивает ток через группу светодиодов.

Конденсатор С1 служит для гашения излишков напряжения, а С2 сглаживает пульсации питания.

Диодный мост образован четырьмя диодами типа 1N4007, которые можно выпаять из негодной энергосберегающей лампы.

Расчет схемы произведен для светодиодов HL-654H245WC с рабочим током 20мА. Не исключено применение аналогичных элементов с таки током.

Так же, как и в предыдущей схеме, здесь не обеспечивается стабилизация тока. Чтобы исключить выход светодиодов из строя, в схеме балласта для светодиодных ламп емкость конденсатора С1 и сопротивление резистора R3 выбраны с запасом, чтобы при максимальном входном напряжении и повышенной температуре светодиодов, ток через них не превышал допустимых значений. В нормальном режиме ток через диоды несколько менее номинального, но на яркости лампы это практически не сказывается.

Недостаток подобной схемы заключается в том, что использование более мощных светодиодов потребует увеличение емкости гасящего конденсатора, имеющего большие габариты.

Аналогично выполняется питание светодиодной ленты от платы энергосберегающей лампы

Важно, чтобы ток светодиодной ленты соответствовал линейке светодиодов, то есть 20мА

Конструкция светодиодов

Конструкция светодиодной лампы

Светодиодная трубка – это прозрачная колба из пластмассы, внутри которой расположен драйвер и гетинаксовая планка с вмонтированными на неё светодиодами. По этой причине установка внешнего драйвера не нужна. Подсоединяется такая лампа к стандартной сети 220 В.

Светодиодный дневной светильник оснащается цоколем типа G13. Штыри лампы соединяются между собой внутри колбы посредством медной проволоки, благодаря чему напряжение может быть подано на любой из штырьков.

Светодиодные трубки изготавливаются с длиной 600 или 1500 мм. Их мощность варьируется в пределах 9-25 Вт. Излучаемый свет может быть как тёплым, так и холодным. Светодиоды экономичнее на 60-65% в отличие от люминесцентных ламп.

Светодиоды могут обладать самой различной формой. Наиболее распространённой конструкцией является классический 5-миллиметровый корпус. Верх оснащается линзой, а нижняя часть – рефлектором. Внутри корпуса размещён кристалл, излучающий свет при прохождении сквозь него тока.

Конструкция светодиода тривиальна: он обладает двумя выходами – анодом и катодом. Параболический рефлектор из алюминия (отражатель) располагается на катоде. Внешне он схож с углублением чашеобразной формы.

Ключевой компонент светодиода – полупроводниковый монокристалл, в котором происходит p-n-переход. Сам монокристалл обладает формой кубика с размерами 0,3х0,3х0,25 мм.

Кристалл соединяется с анодом посредством позолоченной проволочной перемычки. Корпус изготавливается из полимера, он оптически прозрачный и синхронно является фокусирующей линзой. Совместно с рефлектором они устанавливают угол излучения светодиода и направленность светового потока.
