Расчет мощности автоматов

Расчет мощности автомата

Автоматический выключатель нужно выбирать таким образом, чтобы он максимально подходил по мощности к подключаемому электроприбору. Простыми словами, если вы устанавливаете электрический котел на 6 кВт, то и автомат нужно выбирать подходящей мощности.

Для этого нужно сначала узнать, а сколько же выдержит тот или иной автомат, например, на 16 или 32 Ампера. Для этого можно воспользоваться одной простой формулой и перемножить напряжение в сети на номинал автомата. Если сеть 220 Вольт, а автомат 16 Ампер, то мы умножаем 220*16 и получаем мощность, которую способен выдерживать автоматический выключатель. В данном случае это примерно 3,5 кВт.

Как видно, многое из подбора мощности автоматического выключателя связано с напряжением в сети. То есть, 220 или 380 Вольт играют очень большое значение, так как на каждую фазу нагрузка распределяется равномерно, а не на две. Для наглядности внизу будет приведена таблица, по которой можно легко рассчитать мощность автоматического выключателя.

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) — 60 А;
• электроплита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• электроводонагреватель проточный (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• СВЧ-печь (2,2 кВт) — 11 А;
• электроводонагреватель накопительный (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Какие бывают автоматы защиты

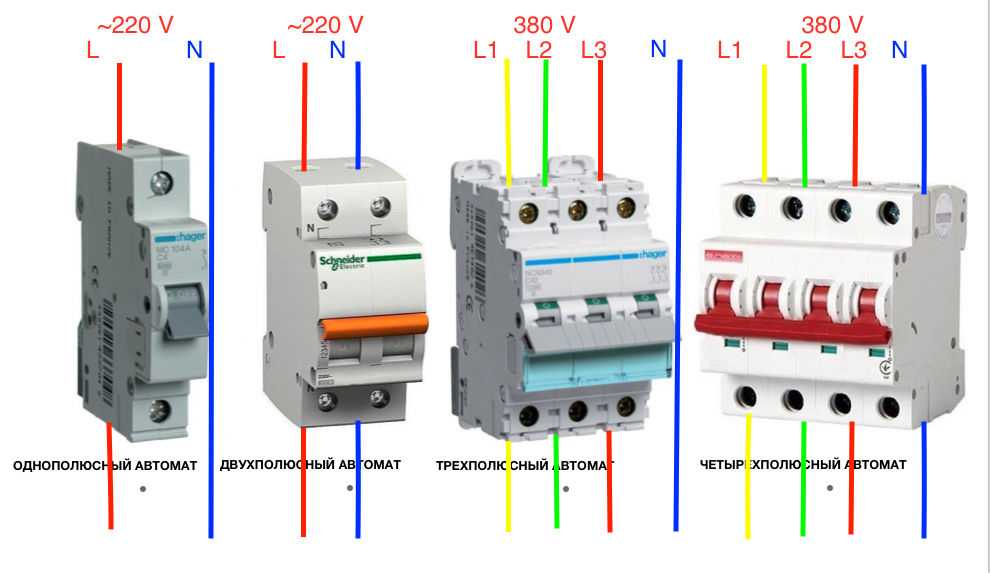

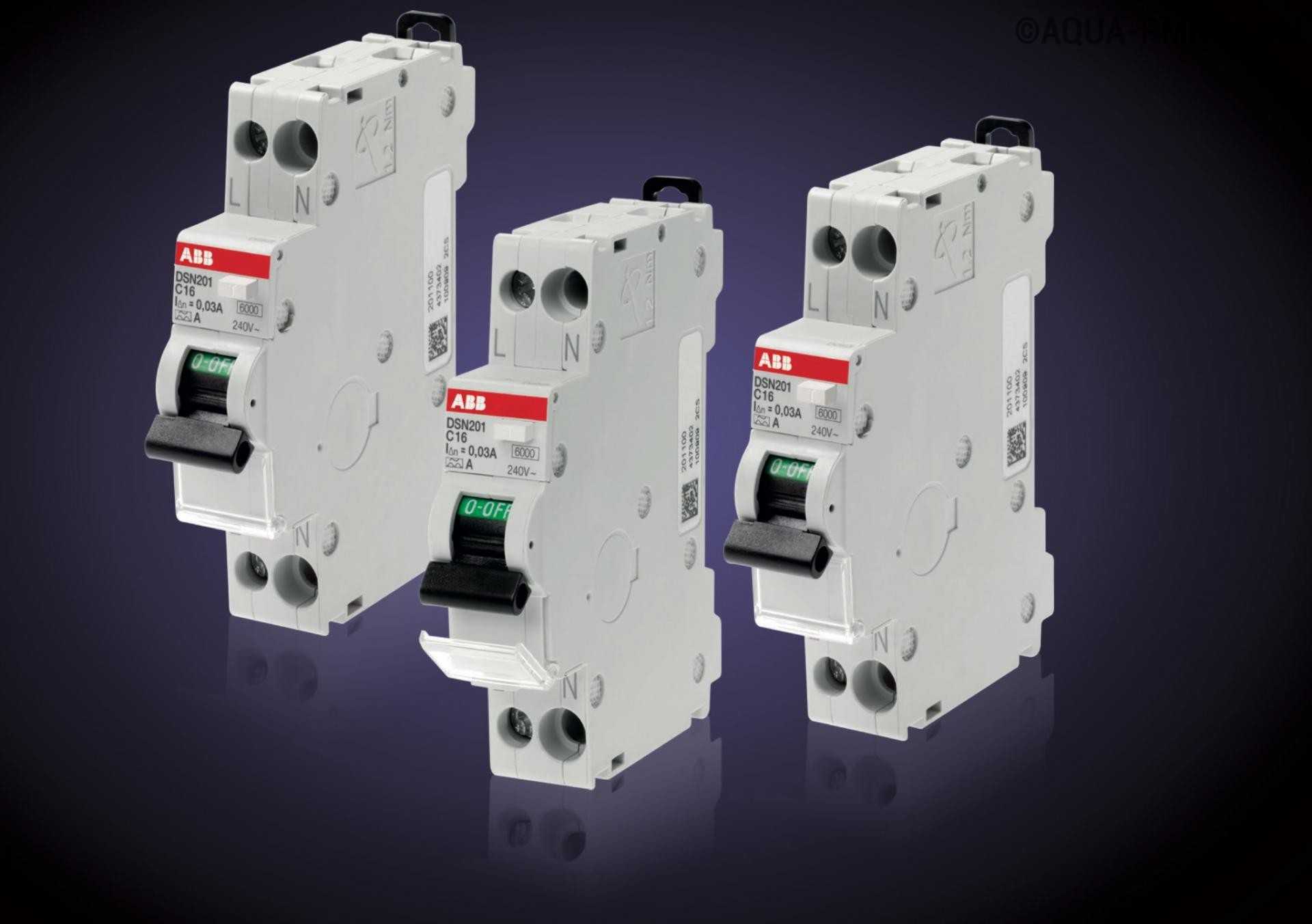

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

Расчет потребляемой мощности

В быту часто приходится сталкиваться с вычислением потребляемой мощности, например, для проверки допустимой нагрузки на проводку перед подключением ресурсоемкого электропотребителя (кондиционера, бойлера, электрической плиты и т.д.).

Также в таком расчете есть необходимость при выборе защитных автоматов для распределительного щита, через который выполняется подключение квартиры к электроснабжению.

В таких случаях расчет мощности по току и напряжению делать не обязательно, достаточно просуммировать потребляемую энергию всех приборов, которые могут быть включены одновременно.

• Не связываясь с расчетами, узнать эту величину для каждого устройства можно тремя способами:

• обратившись к технической документации устройства;
• посмотрев это значение на наклейке задней панели;
• воспользовавшись таблицей, где указано среднее значение потребляемой мощности для бытовых приборов.

При расчетах следует учитывать, что пусковая мощность некоторых электроприборов может существенно отличаться от номинальной.

Для бытовых устройств этот параметр практически никогда не указывается в технической документации, поэтому необходимо обратиться к соответствующей таблице, где содержатся средние значения параметров стартовой мощности для различных приборов (желательно выбирать максимальную величину).

Выбор сечения жил

Прежде чем прокладывать силовой кабель от распределительного щитка к группе потребителей, необходимо вычислить мощность электроприборов при их одновременной работе. Сечение любой ветви выбирают по таблицам расчета в зависимости от типа металла проводки: меди или алюминия.

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

Это бывает оправдано по следующим причинам: Более длительная эксплуатация толстого кабеля, который редко подвергается предельно допустимой для его сечения нагрузке. Заново выполнять прокладку электропроводки – непростая и дорогостоящая работа, особенно если в помещении сделан ремонт.

В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

К сожалению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям различных ТУ. Часто сечение их жил не соответствует требованиям или они выполнены из токопроводящего материала с большим сопротивлением, чем положено. Поэтому реальная предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах. Будем это учитывать при выборе автомата по сечению кабеля.

Вычисление показателей

Расчет мощности при выборе автомата проводится так. Например, все монтажные работы выполнены электрическим кабелем с сечением 3,0 и максимальной силой 25А.

Общая мощность приборов равна: микроволновая печь 1,5 kW, электрочайник 2,1 kW, холодильник 0.7 kW, телевизор 0.5 kW. Суммарная мощность получается равной 4,7 kW или же 4.7 * 1000 W.

Чтобы мощность в каждой цепи было проще рассчитать, нагрузку разделяют на группы. Оборудование наибольшей мощности подключают отдельно. Не стоит пренебрегать нагрузкой малой мощности, поскольку при расчетах в сумме может получиться существенный результат.

Для вычисления используем формулу: мощность / напряжение. Итого 21,3 А. Потребуется УЗО или дифавтомат с граничным потреблением 25А, не более. Если количество потребителей более двух, то суммарную мощность следует умножать на 0,7, для корректировки данных. При нагрузке три и более – на 1,0.

Понижающие коэффициенты для некоторых приборов:

• холодильное оборудование от 0,7 до 0,9, в зависимости от характеристик мотора;
• подъёмные устройства и лифты 0,7;
• оргтехника 0,6;
• люминесцентные лампы 0,95;
• лампы накаливания 1,1;
• тип ламп ДРЛ 0,95;
• неоновые газовые установки 0,4.

Понижение мощности обусловлено тем, что не все приборы могут быть включены одновременно.

По значению рабочего тока нагрузки подбирается автомат. Номинал автомата должен быть чуть меньше рассчитанного значения тока, но допускается выбирать и немного большие значения.

Расчет сечения кабеля. Ошибки. Какую нагрузку выдерживает автомат на 25 ампер

Расчет сечения кабеля. Ошибки

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!

Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.

Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.

Обычно аргумент звучит так: «Кабель сечением 2,5 мм2  выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»

И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.

Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

Обратимся к таблице 1.3.4. из ПУЭ.

Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?

Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.

А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.

Понятно, что при таких токах кабель просто сгорит.

В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.

К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.

ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения  выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!

Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.

Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.

Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.

Все эти моменты необходимо учитывать при расчете сечения кабеля.

Смотрите подробное видео:

Расчет сечения кабеля. Ошибки

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — стратегия выбора.

Как рассчитать номинальный ток автоматического выключателя?

Расчет сечения кабеля.

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

Расчет и выбор автомата по мощности и току

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Рассчитаем мощность для одной комнаты с большими нагрузками:

Согласно таблице производителя, наш медный провод диаметром 2,5 мм выдерживает 27 А (ампер) при напряжении 220 В, что составляет 5,9 кВт. Мы уже видим, что наш автоматический выключатель не должен превышать 27 ампер. Безопаснее использовать выключатель с номиналом немного ниже того, что может выдержать проводка, например, 25 А при 220 В — это 5,5 кВт (25 А x 220 В = 5500 Вт = 5,5 кВт).

Теперь рассчитаем мощность всех электроприборов в комнате, которые будут подключены: Чайник 2000 Вт (2 кВт) + Микроволновая печь 1500 Вт (1,5 кВт) + Электрическая духовка 2000 Вт (2 кВт). Если вдруг все эти приборы используются одновременно и подключены к сети, их мощность не превышает нагрузочную способность нашей электроустановки (5,9 кВт). Нам не нужно беспокоиться, потому что мощность торгового автомата также не превышена (5,5 кВт).

Электроприбор	Мощность, Вт
ЖК-ТЕЛЕВИЗОР	140-300
Холодильник	300-800
Котел	1500-2500
Hoover	500-2000
Железо	1000-2000
Электрический чайник	1000-2500
Микроволновая печь	700-1500
Стиральная машина	2500
Компьютер	300-600
Освещение	300-1500
Фен	1000-2500
Итого (приблизительно)	10000-20000

Коммутационная стойкость

При каждом включении и выключении автоматического управления газовой горелкой между контактами зажигается дуга, которая постепенно разрушает контактную группу. Производитель часто указывает количество циклов включения и выключения, которые должны выдерживать контакты:

Из этого легко понять, что при частом использовании автоматический выключатель не заменит обычный автоматический выключатель. Если вы слишком пожадничаете и вместо использования контакторного пускателя поручите сотруднику включать и выключать миксер, нажимая на автоматический выключатель 10 раз в день, то автоматический выключатель может выйти из строя менее чем через два года. Здесь изображен автоматический выключатель, контакты которого вышли из строя из-за высокого тока:

Помните, что каждое отключение и срабатывание автоматического выключателя «съедает» его ресурс.

Класс токоограничения

Пожалуй, самая мистическая особенность. Отображается в виде числа в окошке. В Рунете о нем написано не так много, и большинство из них — ерунда. Проще говоря, класс ограничения тока указывает количество тока, которое еще может протекать через выключатель, прежде чем он замкнет цепь в случае короткого замыкания, а также указывает рабочую скорость. Всего существует три категории:

Интересно отметить, что национальные стандарты не регламентируют категорию ограничения тока, поэтому на приведенном выше рисунке нет кириллических обозначений. Числа в таблице — это значение интеграла джоуля. Отечественные производители указывают эту категорию просто потому, что она является «общепринятой» и не предписана национальными стандартами В повседневной жизни этим параметром можно пренебречь, поскольку классы хуже класса 3 часто недоступны.

Селективность

Вы не хотите, чтобы при перегрузке или коротком замыкании сработал автоматический выключатель где-нибудь на столбе у входа в дом. При последовательном соединении автоматических выключателей можно добиться селективности — свойства ближайшей к повреждению защиты срабатывать без отключения самой высокой — путем выбора их характеристик. И у меня есть два новых.

Хорошей новостью является то, что вы можете использовать специальные схемы, доступные у многих производителей, для выбора пар выключателей, обеспечивающих селективность в случае перегрузки. Вы можете увидеть это на диаграмме в виде непересекающихся графиков путевых единиц:

Однако из схемы вы могли понять, что плохой новостью является то, что трудно обеспечить полную селективность переключателя в случае короткого замыкания. Кривые пересекаются в области высоких токов. Таким образом, это скорее частичная селективность. Например, если синий график — выключатель B10, а фиолетовый — выключатель B40, ток селективности составляет 120 А (значение взято из таблиц производителя для конкретной модели выключателя). Это означает, что при токах ниже селективного тока все в порядке. При более высоких токах могут срабатывать оба устройства защиты.

Трудно гарантировать селективность, даже частичную селективность, в бытовом ассортименте модульных выключателей. Только крупные и мощные устройства защиты, например, на подстанциях, имеют подробные настройки срабатывания для обеспечения селективности с вышестоящими устройствами защиты.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично построена защита розеток и стиральной машины.
• Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

• один АВ предохраняет линию освещения коридора и обеих комнат;
• второй установлен на освещение кухни, туалета и ванной;
• отдельно защищается линия, которая питает бойлер;
• следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Выбор автомата защиты по току нагрузки

При планировании электропроводки основное задание — правильно выбрать номинал автоматического выключателя. При прохождении тока через проводник он начинает греться. Чем больший ток проходит по проводнику одного и того же сечения, тем больше выделяется тепла. Задача автоматического выключателя — отключить питание до того момента, когда потребляемый ток станет выше, чем это допустимо. Потому номинал автомата защиты должен быть меньше, чем допустимы ток проводки.

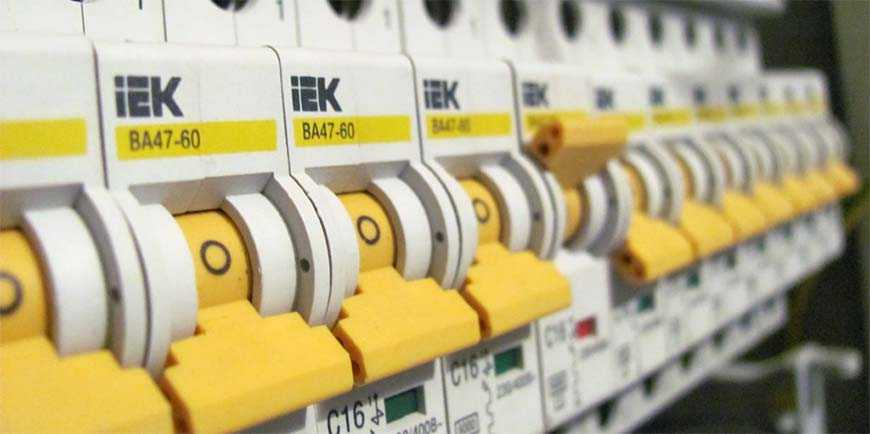

Номинал или номинальный ток автомата наносится на лицевой панели

Номиналы автоматических выключателей стандартизованы: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. На практике шести и десяти амперные варианты уже практически нигде не используются — техники в наших домах становится все больше и линии малого сечения не справляются с нагрузкой.

Выбор номинала

Выбирают автоматический выключатель не по нагрузке, не по мощности подключенных приборов или по току. Эти параметры учитываются при выборе сечения проводника. А выбор автомата защиты делают в зависимости от сечения проводников. Есть специальная таблица, в которой указаны допустимые токи нагрузки и рекомендованный номинал автомата защиты. Пользоваться таблицей просто: находите нужное сечение, в этой строке ищите номинал автомата защиты. Все.

Сечение жил кабеля	Рекомендуемый номинал защитного автомата	Предельный ток срабатывания автомата	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки	Область применения
1,5 мм2	10 А	16 А	19 А	4,1 кВт	Освещение и сигнализация
2,5 мм2	16 А	25 А	27 А	5,9 кВт	Розетки, электрический теплый пол
4 мм2	25 А	32 А	38 А	8,3 кВт	Водонагреватели, кондиционеры, стиральные и посудомоечные машины
6 мм2	32 А	50 А	46 А	10,1 кВт	Электроплиты, духовки
10 мм2	50 А	63 А	70 А	15,4 кВт	Вводы в дом, квартиру

Как все работает

Глядя на таблицу возникает вопрос: почему номинал автомата настолько меньше предельно допустимой токовой нагрузки. Ответ в механике работы автоматического выключателя. Он отключается только тогда, когда ток в цепи на 13% превышает ток срабатывания.

Например, автомат на 10 А сработает тогда когда сила тока в цепи будет 16 А + 13% (2,08 А) = 18,08 А. То есть, остается небольшой зазор до величины допустимой нагрузки. Этот зазор необходим, чтобы обеспечить целостность изоляции.

Современная система электроснабжения дома или квартиры не обходится без автоматических выключателей

Что будет, если на провод сечением 1,5 мм2 поставить автомат на 16 А. Ведь его номинал ниже допустимого тока нагрузки? Давайте считать. Ток, при котором пакетник сработает — 25 А + 3,25 А (13%) = 28,25 А. Он выше чем допустимы длительный ток нагрузки. Да, отключаться он будет редко, но через некоторое время изоляция расплавится и проводку придется менять. Потому выбор автомата защиты лучше производить по этой таблице, а никак не по длительно допустимому току.

Выбор по нагрузке

Если линия электропитания проложена с запасом по мощности, а нагрузка на ней далека от предельной можно поставить автомат с более низким номиналом. В этом случае он будет защищать не столько линию от перегрева, сколько технику от токов КЗ.

Выбор автомата защиты по мощности нагрузки — неправильная идея

Выбор номинала автомата защиты в этом случае также можно сделать по той же таблице. Только за отправную точку берем мощность нагрузки. Но еще раз повторимся. Это в том случае, если параметры линии выдерживают намного большую нагрузку чем существует.

Что важно знать при подключении электроприборов

Итак, рассчитав примерный номинал требуемого автомата нужно дать разъяснения касательно мощностей. Многие задаются вопросом о том, а можно ли включать сильно мощные электроприборы в обычную розетку, например, такие, как электрокотел.

Согласно правилам ПУЭ, подключение электрокотла мощностью более 3 кВт в обычную розетку недопустимо. Да и каждая розетка обладает своими определёнными характеристиками. Чаще всего домашние розетки идут на 16 ампер, а, следовательно, подключать к ним электроприборы допускается мощностью не более чем в 3,5 кВт.

Поэтому любой, мало-мальски мощный электроприбор, необходимо подсоединять только через отдельный автомат. Причём к автоматическому выключателю подводится именно фазный провод, а не рабочий ноль. Таким образом, зная примерную мощность оборудования, можно легко рассчитать номинал автоматического выключателя.

Виды автоматов

Современные защитные автоматы различаются по многим параметрам. Для того, чтобы правильно подобрать необходимое электротехническое устройство, необходимо знать основные характеристики и принцип действия.

Скорость отключения

Показатель первостепенной важности. Именно от оперативности обесточивания электрической цепи зависит её сохранность и противопожарная безопасность здания

При возникновении токов короткого замыкания защитный автомат должен обесточить цепь в пределах 0,03-0,05 сек. По данному критерию устройства подразделяют на:

• защитные автоматы с уставкой 4500 ампер. Они применяются для защиты большого производственного здания или нескольких жилых комплексов;
• автоматы с пределом срабатывания 10 000 ампер. Их используют в промышленности для защиты тяговых трансформаторов и дросселей от перенапряжений;
• автоматы до 30 ампер используют в бытовых целях: частных жилых домах, квартирах, хозяйственных постройках.

Мощные автоматы могут оборудоваться «масляной ванной», в которой происходит размыкание сиовых контактов. Она предназначена для гашения электрической дуги

Число силовых контактов — «полюсов»

По данному критерию автоматы классифицируются на одно-, двух-, трёх- и реже четырёхполюсные. Для бытовой электросети достаточно двухполюсного автомата. Промышленные объекты используют мощные трёхполюсные или четырёхполюсные защитные устройства.

Однополюсные АЗВ имеют самую простую конструкцию и применяются в отдельных участках электрической цепи. К такому устройству обычно подключается всего два провода — вход и выход, являющиеся проводником одной фазы. Такие автоматы предназначены для защиты от кратковременных перегрузок, отличаются оперативностью срабатывания и надёжностью в работе.

Двухполюсные автоматы подключают в общую электрическую цепь. При возникновении аварийных режимов они одновременно прерывают цепь фазного и нулевого провода. Это более совершенное техническое устройство. Оно способно защитить полностью отдельное помещение от токов короткого замыкания, температурных перегрузок и резонансных напряжений.

Токовая характеристика

Каждое защитное устройство имеет индивидуальные токовые показатели. При нормальной синусоиде протекающего тока срабатывания защиты  не происходит. Как только колебания пиков напряжения в электрической сети превысят допустимые пределы, автомат выполнит оперативное отключение. Это и называется временно-токовой характеристикой. Она показывает разность между текущей токовой нагрузкой и номинальными предельными значениями.

Онлайн расчет автомата по мощности

В закладки

Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см. статью Автоматические выключатели).

Расчет автоматического выключателя

ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь

Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.

Инструкция по использованию калькулятора расчета автомата:

1. Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
2. Указываем мощность электродвигателя или бытовой электросети (в килоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
3. Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
4. Нажимаем кнопку «РАССЧИТАТЬ»

В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.

Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:

Стандартными значениями номиналов автоматов являются:

0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

6,5

Онлайн расчет автомата по мощности
