Выбор автомата по мощности нагрузки и проводки, вводный автомат

Схема включения вводного автомата

Схема подключения

При подключении вводного автомата важно соблюдать правило, согласно которому общий кабель подводится к верхним клеммам, а отводы делаются обязательно снизу. Чтобы определиться с точками подвода жил силового кабеля, потребуется найти контакты с обозначениями Ф1, Ф2, Ф3 и нулевого провода N. При отсутствии специальной маркировки шины подсоединяются к контактам в порядке возрастания их номера при подсчете слева направо по гребенке

В 4-х полюсном приборе фазными будут первые три по счету, а следующая за ними – земляная. В 2-х полюсном аналоге первая с края слева – фазная, а следующая за ней – ноль

При отсутствии специальной маркировки шины подсоединяются к контактам в порядке возрастания их номера при подсчете слева направо по гребенке. В 4-х полюсном приборе фазными будут первые три по счету, а следующая за ними – земляная. В 2-х полюсном аналоге первая с края слева – фазная, а следующая за ней – ноль.

Место включения любого вводного прибора в общую схему электропитания остается неизменным. Он устанавливается на самом входе питающей цепи до опломбированного электросчетчика. После него допускается ставить устройство защитного отключения второй ступени срабатывания, что повышает качество защиты от удара электрическим током. Дополнительные автоматы и УЗО удобнее установить на общей дин рейке, расположенной в распределительном шкафу рядом со счетчиком.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Обоснование для калькулятора расчёта оптимального сечения кабеля

Продолжительность безопасной работы электроразводки напрямую зависит от:

Точного расчёта на калькуляторе сечения кабеля по мощности и длине;
Выбора материала жил и изоляции;
Правильной укладки и подключения.

При этом все факторы находятся в прямой зависимости друг от друга.

Жилы для проводов изготавливают из алюминия или меди. По эксплуатационным характеристикам, медные жилы превосходят алюминиевые провода при равной площади сечения кабеля, онлайн калькулятор учитывает эти параметры при расчётах. Медь на 20% лучше проводит электричество и жилы более гибкие, но алюминий дешевле.

Например, при площади сечения провода 2,5 мм2, по медному проводу можно подать питание для прибора мощностью 5,9 кВт, а по алюминиевому только 4,4 кВт. Но если площадь сечения алюминиевого провода будет 4 мм2, то по нему уже можно запитать оборудование мощностью 6,1 киловатт.

На гибкость проводов влияет не только материал жил, но и их количество. Многожильный медный провод более гибкий, нежели одножильный. Однако калькулятор расчёта сечения кабеля по длине и мощности учитывает, что максимальная нагрузка допустимая для многожильных проводов, гораздо ниже, чем в однопроводном кабеле.

ВАЖНО: многожильный кабель запрещено использовать при скрытом монтаже. Превышение допустимой нагрузки, вызывает нагрев проводника, а за ним и изоляции. Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению

Это чревато коротким замыканием и возгоранием

Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению. Это чревато коротким замыканием и возгоранием

Превышение допустимой нагрузки, вызывает нагрев проводника, а за ним и изоляции. Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению. Это чревато коротким замыканием и возгоранием.

Величина нагрузки и расчёт силы тока

В однофазной сети сила тока определяется на онлайн калькуляторе как мощность делённая на напряжение. Например, для бойлера мощностью 3000 ватт, сила тока составит: 3000/220 = 13,63 А. Округляется в большую сторону, до 14А.

ВАЖНО: для безопасности обязательно добавляйте к полученному результату 5А!

Значит, к 14 прибавляют 5, и в расчётах площади сечения провода будут оперировать цифрой 19А.

При подключении к одной цепи нескольких приборов, в расчёты включают дополнительную категорию.

Индекс востребованности

Вероятность такой ситуации, когда в сеть включат сразу все запланированные устройства, очень мала. Для бытовых условий разработан индекс востребованности (или коэффициент значимости) электроприборов, который учитывается при расчёте мощности по сечению кабеля на онлайн калькуляторе. Этот показатель не стабилен, и изменяется в зависимости от климатических условий региона, типа помещения и режима эксплуатации. Для квартир средней полосы России, коэффициент востребованности выглядит так:

Розетки жилых комнат – 0,7;
Освещение кухни, коридора и санузла – 0,7;
Микроволновка и пылесос – 0,6;
Холодильник – 0,8;
Электроплита, водонагреватель и стиральная машина – 1.

Но эти показатели не стабильны даже в пределах одного региона. Например, коэффициент значимости для электрических тёплых полов – 1. Но он будет снижаться, при профессиональной термоизоляции всего объекта, и приведению жилья стандарту домов с высокой энергоэффективностью. Ведь при устранении утечек тепла, они будут включаться гораздо реже. Поэтому параметр качества теплоизоляции учитывается при работе калькулятора сечения кабеля по мощности и току.

В стандартной ситуации, например для Московской области, расчёт на онлайн калькуляторе максимальной силы тока для кухонной розетки с несколькими приборами выглядит так:

Микроволновка: 1800 Вт х 0,6 = 1080 Вт;
Холодильник: 600 Вт х 0,6 = 360 Вт;

1080 + 360 = 1440 Вт.

1440/220 ≈ 6,5 А.

6,5 + 5 = 11,5 А.

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

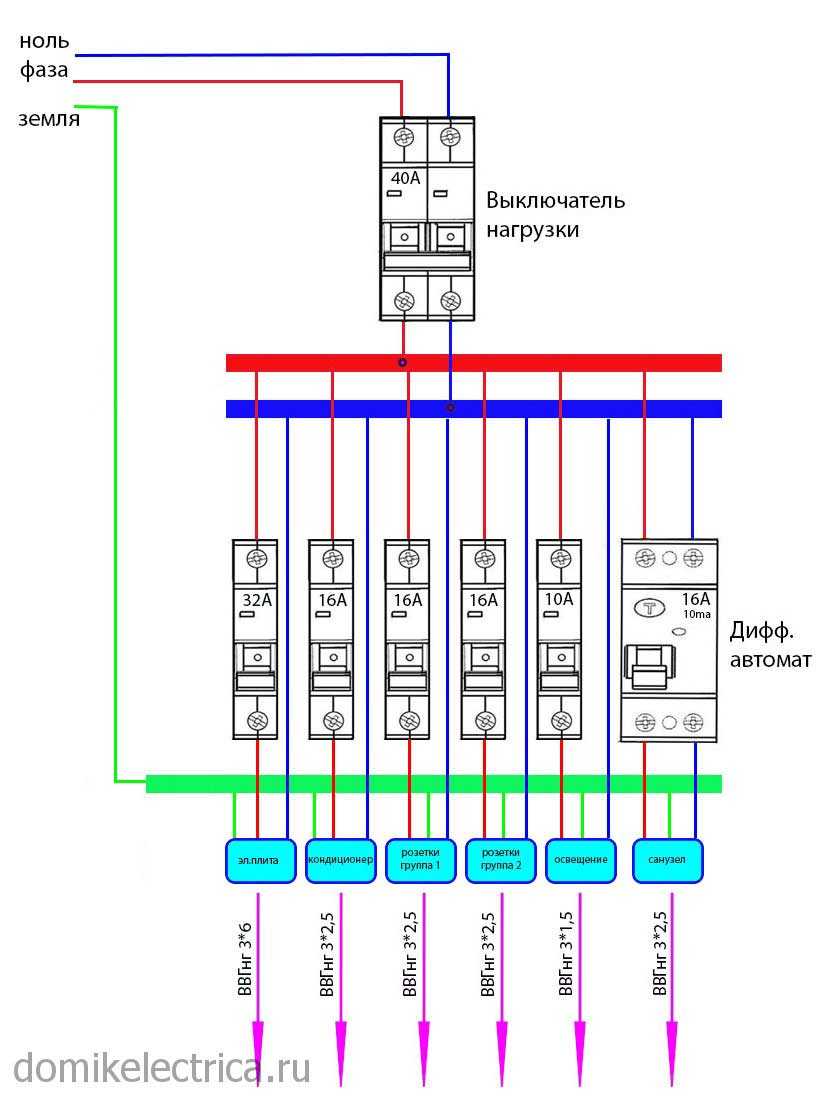

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

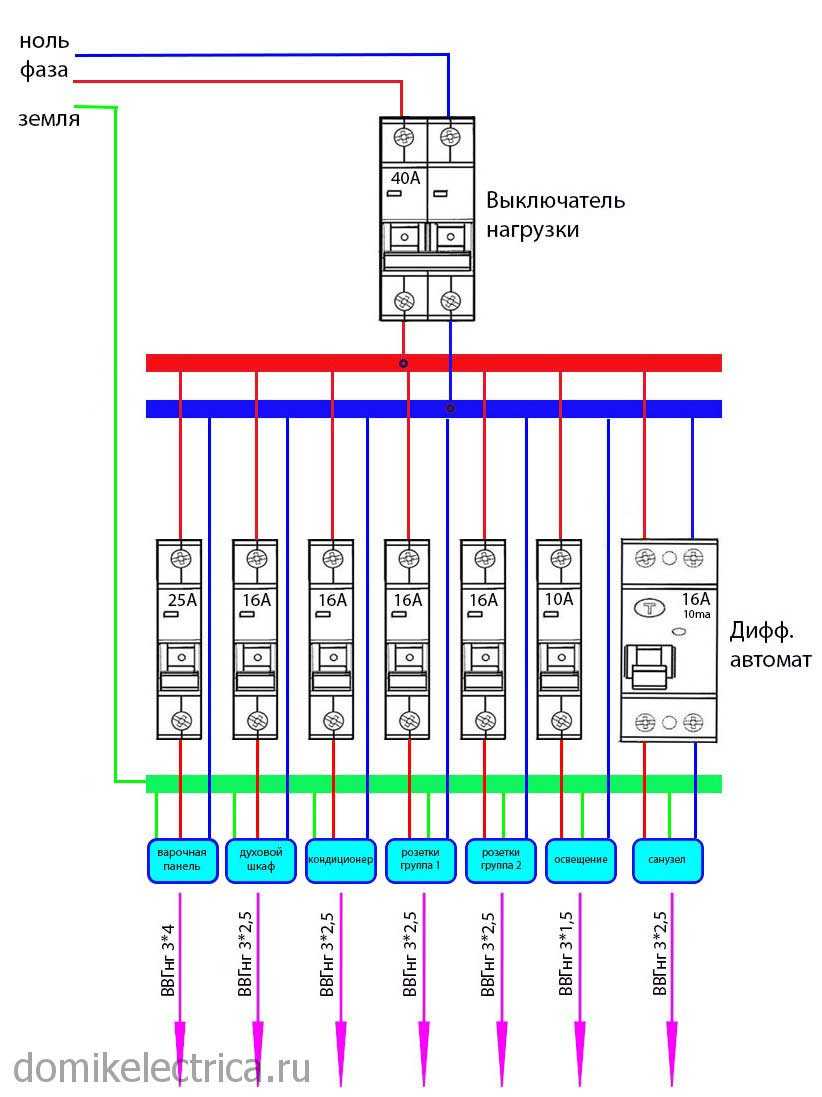

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам

Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Типы УЗО

Подключение счетчика через трансформаторы тока

По виду питающей сети УЗО могут выполняться в виде однофазного или трехфазного прибора защиты, а по своей конструкции – изготавливаться в виде отдельного модуля или совмещённого с автоматическим выключателем.

У трехфазного устройства защиты число входных и выходных контактов увеличено до 4-х (по одному на каждую фазу). Ещё один клеммник нужен для подключения общего или земляного провода.

Вид трехфазного УЗО

Относительно конструктивных особенностей различных образцов защитных устройств можно отметить следующее. Заявленная в названии статьи тема предполагает раздельное использование УЗО и автоматического линейного выключателя, поэтому вариант совмещённого устройства здесь не рассматривается.

При этом закономерно возникает следующий вопрос: как правильно подключить узо и автомат в питающую схему при их раздельном применении.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Нормативные документы
