Как собрать электрощиток

Вводной выключатель и прибор учета

Начальной точкой домашней электроустановки считается вводной выключатель, к которому подключается электросчетчик, и остальные устройства, расположенные после прибора учета.

Сергей Савельев

Номинал вводного АВ определяется энергоснабжающей организацией, исходя из выделенной мощности. Например, при трехфазном вводе и 15 кВт выделенной мощности номинал – 25А. При 1-фазном вводе и 7,5 кВт номинал – 40 А. При этом, если мощность более 11 кВт, электроснабжение должно быть трёхфазным. При наличии в проекте трёхфазных потребителей допускается трёхфазное подключение при выделенной мощности менее 11 кВт.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Особенности расчета распределительных щитков (РЩ)

Перед тем, как начать монтаж учетно-распределительных щитов важно определиться со схемой. Для этого лучше всего сделать набросок на бумаге

Такой подход позволит исключить ряд неприятных моментов, которые могут возникнуть непосредственно в рабочем процессе (нехватка клемм для соединения, мест под автоматику и т.д.).

Ниже, описан пример, стандартной схемы целесообразный для 2-х комнатных квартир или небольшого частного домовладения.

Минимальная комплектация однофазного РЩ предполагает оснащение двухполюсным вводным автовыключателем и группой автоматов однополюсного типа, посредством которых производится подпитка силовых и осветительных внутренних сетей. Защитную автоматику подбирают, отталкиваясь от максимально допустимых значений на токовую нагрузку (провода должны ее выдерживать). Целесообразно осуществлять подбор токовых автоматов с запасом. По действующему евро-стандарту рекомендуется электропроводка, имеющая сечение 1,5 кв.мм, а для защиты — 10-ти амперная автоматика.

При необходимости организовать силовые цепи, следует отдать предпочтение проводам, имеющим сечение 2,5 кв. мм и 16-20-ти амперные автовыключатели

Обозначая ампераж защитных вводных устройств, важно учитывать показатели пропускной способности питающих кабелей и параметры на выделенную мощность для объекта. Если значения будут превышены, срабатывает автоматика

На практике в частном доме вполне достаточно использовать вводную автоматику на 40-50А. В этом случае подключение осуществляется медными кабельно-проводниковыми изделиями, имеющими сечение 6-10 мм2 или алюминиевыми с 10-16 мм2 сечением.

Составление схемы РЩ стоит производить, прибегая к графическому редактору, акцентируя внимание на принципиальном изображении разводки и расположении компонентов. Согласно действующих правил по устройству электрических установок, каждый новый объект должен быть оборудован устройством для защитной деактивации (дифференциальным реле), наилучшей защитой от поражений электричеством

Данные решения мгновенно отключают электроснабжение, если оборудование обнаруживает токовую утечку

Согласно действующих правил по устройству электрических установок, каждый новый объект должен быть оборудован устройством для защитной деактивации (дифференциальным реле), наилучшей защитой от поражений электричеством. Данные решения мгновенно отключают электроснабжение, если оборудование обнаруживает токовую утечку.

Посредством дифференциального реле минимизируют риски травмирования током, а также обеспечивается сохранность электрооборудования (может быть представлено управляющими блоками для газовых котлов, кондиционирующими системами, силовым и иным дорогостоящим оборудованием)

Также стоит отметить потребность в оснащении РЩ реле напряжения. Они отвечают за защиту особо чувствительных питающих сетей электрооборудования, холодильных компрессоров.

Приобретение комплектующих

При монтаже РЩ и силовых шкафов требуется одинаковый набор комплектующих. Речь идет об автоматике, клеммных шинах, наконечниках штыревых втулочных изолированных, кабельных стяжках (представляют собой пластиковые хомуты).

Приобретать весь набор комплектующих специалисты настоятельно рекомендуют только в специализированном магазине, располагающим сертификатами на всю реализуемую продукцию. При приобретении автоматики и клеммных шин, не стоит брать их с запасом. Что касается покупки наконечников и кабельных стяжек, то их стоит брать чуть больше. Исключить ошибки при работе полностью нельзя, поэтому возможно придется что-то переделывать.

Современным рынком предложен широкий выбор комплектующих, в результате чего многие потребители теряются. Профессионалы рекомендуют рассматривать автоматику таких брендов, как Legrand, Siemens, ABB. Их продукция отличается высокими качественными характеристиками. Более доступными, незначительно уступающим по качеству являются ИЭК (ИнтерЭлектроКомплект).

Сборка электрощита своими руками

Сборка и расключение вводно-распределительных устройств (ВРУ) представляет собой многоступенчатый вид работ, где каждый этап является исключительно важным, где нет мелочей. Щит обязан получиться безопасным и удобным для пользования, все его элементы, объединённые в систему, должны исправно исполнять возложенные на них функции:

• контроль энергии;
• управление потребителями и цепями;
• обеспечение селективно срабатывающей защиты.

Организовать электрический щит можно самостоятельно, но для этого домашнему мастеру необходимо обладать электромонтажными навыками уровнем выше минимального. Для проектирования ВРУ и подбора комплектующих не лишним будет понимание процессов и знание правил. Далее мы рассмотрим сборку электрощитов на примере довольно разветвлённых систем, чтобы охватить больший круг вопросов.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

• Выбрать электрощит в соответствии с типом проводки.
• Рассчитать общую нагрузку по мощности каждой группы.
• Рассчитать нагрузки на каждую группу по мощности каждого прибора.
• Продумать места, в которых требуется работа УЗО.

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.
Полный список оборудования:

• Электрощит.
• Однотарифный электросчетчик классом точности от 2.
• Вводный автомат 32 А.
• Двухполюсный на 16 А, 2 штуки.
• Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.При покупке электрощита не экономьте, поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Разновидности схем и указатели на них

На схемах электрощитков указываются все их комплектующие, первый из которых – это вводный автомат, а последние – линейные выключатели. При этом все элементы схемы обозначаются символически и обязательно прописываются словами с указанием класса защиты и номинала.

Схема электрощитка в квартире должна бережно храниться, так как при добавлении новых модулей или замене износившихся по этой бумаге можно точно узнать, что Вам требуется. Далее рассмотрим, какие бывают варианты схем электрощитка.

Для старого жилья без заземлённой проводки

Реконструированные старинные здания и дома, построенные при Советском Союзе, не имеют заземления электропроводки. Поэтому на соответствующий щиток в квартире схема не содержит заземляющие РЕ –шины. Самый элементарный комплект электрощитка для однокомнатной квартиры включает:

• Корпус с монтажными дин-рейками.
• 32-амперный вводный автомат с двумя полюсами.
• Электросчётчик.
• УЗО 2р 40А/30мА.
• Три автомата по 16 ампер однополюсных, по одному на контур освещения, контур розеток, стиральную машину.
• Рен-шина нулевая.

В случае 2-3-комнатных квартир подобная схема расширяется за счёт дополнительных линейных автоматов. Также на каждую линию, обслуживающую крупную бытовую технику (типа посудомоечной машины) устанавливают двухполюсные УЗО для защиты людей от поражения электрическим током, номинал устройств: 16-25 А/10 МА. Такое дополнение схемы обеспечивает достаточную безопасность эксплуатации электропроводки (для людей) при отсутствии заземляющего провода.

Схема щитка для жилья с заземлением и УЗО

В домах-новостройках, а также в случаях установки контуров заземления, меняется и схема электрощитка. Для 1-комнатной квартиры, оборудованной электрической плитой, в распределительном щитке будут использованы:

• Два ряда дин-реек.
• Один вводный автомат на 40 ампер 2-полюсный.
• 1-фазный электросчётчик.
• УЗО 2Р.
• 3 16А автомата однополюсных.
• 1 25А автомат для электроплиты.
• Шина нулевая.
• Шина заземляющая.
• Шина гребёнка для автоматов.

Если в квартире много комнат и мощной бытовой техники, требуется включить в схему дополнительные УЗО 16-25А/10 мА на 2 полюса. Они мгновенно реагируют на малые утечки тока и защищают людей от электрического поражения. Особенно такого дополнения требуют стиральные машинки, так как у них проблематичная внутренняя проводка. Людям со слабым сердцем и детям особенно опасно прикасаться к такой бытовой технике мокрыми руками.

Схема распределительного щита для жилья с трёхфазными сетями электропитания

В новостройках всё чаще в квартиры подводят 3-фазное электричество с напряжением в 380 В. Для электрощитов в таких домах используются гораздо более сложные схемы электрического щита в квартире с включением как однофазных, так и трёхфазных устройств. Обычно счётчик и трехполюсный автомат на вводе (возможно с рубильником) выносятся отдельно на площадку в подъезд.

Подобные сборки можно использовать и в коттеджах, но там обязательна установка общего для дома УЗО против пожаров. Для квартир это устройство ставить не обязательно, если УЗО стоят на отдельных линиях.

Схема 3-фазного щитка включает:

• Корпус с несколькими дин-рейками.
• Вводный автомат 63 А трех-полюсный.
• Счётчик 3-фазный.
• УЗО 2-полюсное 40А и 30мА.
• Набор 1-полюсных линейных автоматов номиналами на 16, 25, 40 ампер. Для кухонных розеток и гидромассажной ванны дополнительно ставятся двухполюсные дифференцированные автоматы на 16 и 25 А, которые можно заменить аналогичным автоматом в паре с УЗО.
• Защитная шина.
• Нулевая шина.
• Шины-гребёнки.

Такая схема может быть дополнена отдельным УЗО для электроплиты 2P 25 А/ 30 миллиампер.

Разработка схемы электрощита в квартире и его монтаж – это работа для профессионального электрика. Но, имея на щиток в квартире распечатанную схему, разбираясь в ней, Вы всегда сможете сами проконтролировать качество его работы. Одно это стоит того, чтобы в ней разобраться.

Схема щитка с УЗО для отдельных групп

Схема электрощитка с УЗО для отдельных групп

Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

• На корпусе техники происходит пробой.
• Проводка была положена некачественно.
• При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
• В щитке проводка была некорректно смонтирована.

• На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
• Превышение номинального тока утечки.
• Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
• Несоответствие внутренней схемы электронной или электромеханической.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

• встраиваемые;
• накладные.

По материалу изготовления корпуса на:

• металлические;
• пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

• «ABB»;
• «IEK»;
• «Legrand»;
• «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

• выключатели автоматического типа;
• корпус;
• крепёжная шина для автоматики (DIN-рейка);
• силовая проводка различного сечения;
• шины распределения питания (PE и N);
• электросчётчик .

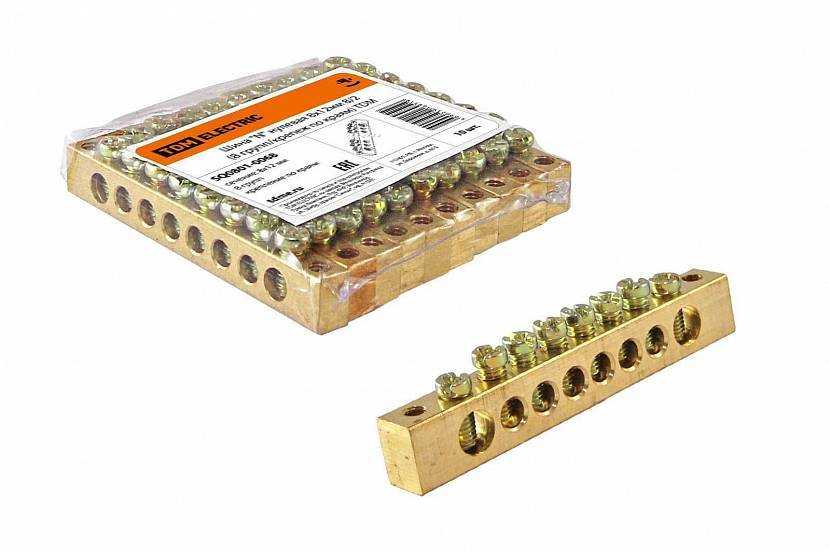

Шины распределения питания для заземленияИсточник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Вводной автомат. Схема щита

Любая схема щита начинается с вводного автомата или рубильника, который полностью отключает щиток. Его установка даже не обсуждается, он должен быть цепи в любом случае. Номинал вводного автомата зависит от выделяемой мощности.

В квартирах номиналы автоматов заложены в проекты электроснабжения домов и изменить их можно только с разрешения управляющей компании или ТСЖ, самому это делать, ни в коем случае, не надо. Для квартир с электроплитами при сечение вводного медного кабеля 10 кв.мм. номинал вводного автомата должен быть не более 50А (11,5 кВт). Для квартир с газовыми электроплитами при сечение вводного кабеля 4 кв.мм. должен быть не более 25А (около 6 кВт), при сечении кабеля 6 кв.мм. – не более 32А (около 7,5 кВт). Стоит отметить, что данных номиналов и мощностей вполне хватает. Поэтому, чтобы определиться с номиналом вводного автомата, необходимо знать сечение кабеля. В старом жилом фонде, часто в квартиру идет вообще один кабель 2,5 кв.мм.(почти всегда алюминий), поэтому там ситуация совсем иная.

В частных домах (коттеджи, дачи) все зависит от того, сколько мощности вам выделила сетевая организация, председатель СНТ, ДНТ и т.д. Если это сетевая организация, то у нас в стране по Постановлению Правительства РФ от 27.12.2004 N 861 “Об утверждении Правил недискриминационного доступа…” стандартно подключают три фазы 15 кВт за 550 руб. в независимости от региона, будь то Якутия или Москва. Если вы хотите мощности больше, чем 15 кВт, то здесь уже необходимо доплатить и тут уже расценки по регионам разные,  в Москве и области бывает доходит до 100.000 руб. за + 1 кВт.

В СНТ свои порядки, где-то на мощность смотрят сквозь пальцы, по принципу “бери сколько сможешь унести”, а где-то считают каждый кВт. Вообщем, если у вас дом в СНТ, то вам прямая дорога к вашему председателю, который вам все объяснит. Сечение вводного кабеля или провода, как правило закладывают не менее 10 кв.мм. по меди или 16 кв.мм. по алюминию, т.е. номинал автомата можно выбирать до 50А, если, конечно, такой разрешат поставить.

Часто возникает вопрос, нужен ли вводной автомат (рубильник) в щите дома, если такой уже есть в щите учета (со счетчиком). Ответ однозначен, конечно нужен, вы же не будете бегать постоянно до опоры (столба) ЛЭП, где установлен щит учета, чтобы включать-выключать щиток в доме. Исключение относится к квартирам, если у вас вводной автомат в этажном щитке, который в нескольких метрах от вашей квартиры, то вводной автомат (рубильник) внутри квартиры можно не ставить.

Другой вопрос, который касается больше частного дома, если автомат уже есть в щите учета, то в дом можно ставить рубильник, а не автомат. Но хуже точно не будет, если будет стоять второй автомат в цепи.

Установку рубильника еще часто мотивируют тем, что нагрузку предпочтительнее отключать именно рубильником, который для этого и предназначен. Но автомат – это такой же коммутационный аппарат, который предназначен для отключений-включений, его отличие от рубильника лишь в том, что он имеет еще и защиты. Дом или квартира – это не производство и токи небольшие, хорошие европейские автоматы имеют ресурс на десятки тысяч циклов отключений-включений, так какие могут быть проблемы?

К тому же, хорошие рубильники почти всегда дороже, чем автоматы, а занимают столько же места. Еще установку второго автомата объясняют селективностью, т.е. мол, если поставить автомат в доме на одну ступеньку меньше, чем автомат в щите учета, например, 25А в доме, а 32А на столбе, то в доме 25А отключится первым и не придется бегать к столбу, чтобы включить электричество обратно. Это верно лишь отчасти, только когда автомат отключился от перегруза (когда было включено много приборов одновременно), если будет короткое замыкание КЗ, то в 90% случаев отключатся оба автомата одновременно.

Вывод: Номинал вводного автомата выбирается по сечению вводного кабеля, при условии, что мощность не ограничена. Если мощность ограничена, то выбираем номинал вводного автомата исходя из ограничения, при этом не забываем про сечение вводного кабеля.

Сборка электрощитка на 220В в частном доме

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Частые ошибки при монтаже

Ошибки при монтаже электрощита способны привести к возгоранию или некорректной работе. Чтобы самостоятельно собрать электрощиток, необходимо ознакомиться с основными требованиями по установке подобного оборудования.

Гибкие многопроволочные провода зажимаются в клеммы через наконечники (гильзы). Особенно это касается винтовых соединителей. При сильной затяжке болта клеммника, он передавливает тонкие проволоки провода. Поэтому они ломаются, но внешне проблема остается незаметной.
Перед подключением провода к клеммнику с него снимается изоляция. Длина зачищаемого слоя зависит от глубины клеммника. Необходимо проконтролировать, что в механизм зажима попала только оголенная токоведущая жила без изоляции.
Нельзя подключать различные по сечению жилы к одному контакту автомата. По мере затяжки винта сначала зажмется толстый провод, а тонкий останется незафиксированным. При нарушении этого правила с мощными потребителями искрящий и греющийся контакт гарантирован.
Нежелательно использовать монолитную проводку в щитах, где возможны механические вибрации. Постоянная тряска со временем надломит токоведущую жилу. Особенно проблема характерна для алюминиевой проводки.
Концы проводов, автоматы, счетчики и любые другие устройства в щите в обязательном порядке маркируются. Не факт, что через 10 лет щит будете обслуживать именно вы

Выдержка из ПУЭ. «Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах» (ПУЭ-7 п.1.1.29).

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

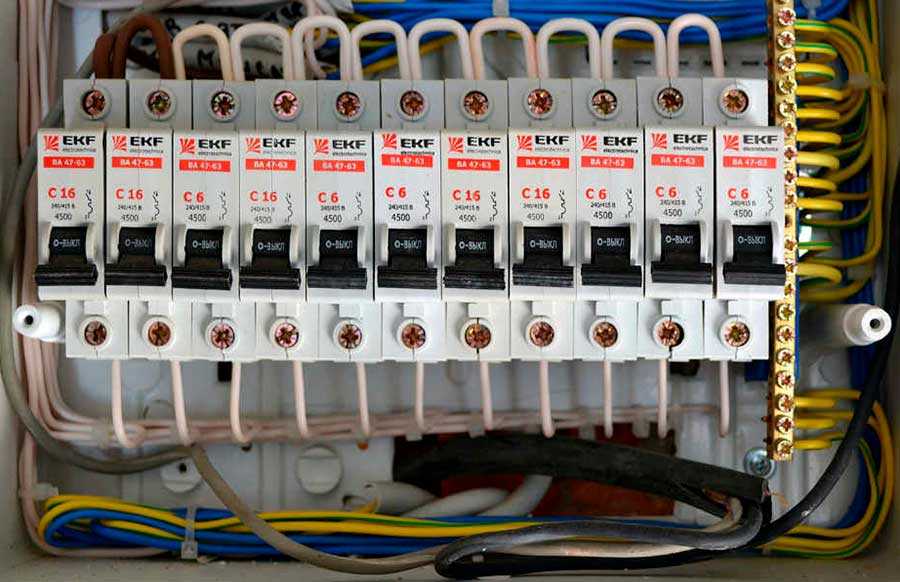

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.
