Как собрать удлинитель с заземлением?

Преимущества и недостатки электрической переноски

Переносные электрические лампы имеют ряд преимуществ и недостатков. К числу главных положительных характеристик относятся следующие:

  • низкая потребляемая мощность;
  • продолжительный срок эксплуатации;
  • возможность освещения труднодоступных мест.

Основным минусом переносок является снижение уровня подсветки к окончанию срока службы. В некоторых случаях лампы могут вызывать неудобство в использовании из-за сильного напряжения глаз при мерцании и падении освещенности. Чтобы с комфортом выполнять различные работы, рекомендуется использовать электролампу не на постоянной основе.

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Обратимся к инструкции как сделать удлинитель самому.

  • Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
  • Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
  • Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
  • Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Декорирование сумки

Когда основная работа по изготовлению сумки закончена, можно приступить к декорированию.

Для декорирования используют стразы, бусины, нитки, бисер, аппликацию, мех. Декорирование зависит от вкусов хозяйки, имеющихся под рукой украшений и фантазии.

Декорирование сумки бисером

Выделяют следующие виды декорирования бисером:

  • Вышивание. Этот способ используется преимущественно для оформления тканевых аксессуаров (шелковых, джинсовых, хлопковых). Помимо бисера, можно использовать стразы, монеты, ленты.
  • Наклеивание. Он применим для кожаных, пластиковых, клеёнчатых, замшевых сумок. Использовать необходимо только прозрачный клей быстрой фиксации. Ещё понадобится пинцет и чистая ткань для удаления излишков состава. После оформления декор должен полностью склеиться, на это уйдёт около двух суток.

Перед оформлением необходимо создать эскиз будущего рисунка. Это позволит заранее оцените сочетаемость цветов и результат.

Сумку можно украсить с помощью аппликации из бисера. Будущая декорация плетётся отдельно, а затем просто наклеивается или пришивается к сумке. Воспользоваться таким методом можно, если вы планируете создать небольшой красивый акцент на сумке в виде цветка или забавного персонажа.

Видеоурок изготовления украшения из бисера для декорирования сумки

Видеоурок демонстрирует изготовление из бисера на фетре яркой брошки. Брошку можно использовать для украшения сумки.

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.

Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.

Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.

Использование распредкоробок влечет следующие положительные результаты:

  1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
  2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
  3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
  4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Как сделать электрическую переноску с выключателем.

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3

При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопочку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе.

На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.

Теперь подключаем кнопку следующим образом: к контакту подсветки подключаем провод от контактной клеммы розетки. Если у вас ПВС, то нужно подключать синюю жилу. Теперь, так сказать, фазную жилу подключаем к «входу», а провод с «выхода» подключаем ко второй контактной клемме розетки.

Третий провод, как вы помните, сидит у нас на заземлении. Закрываем крышку блока розеток и можно проверять.

Если включить кнопку, то она должна засветиться, и тем самым будет сигнализировать, что в розетке есть напряжение. Когда выключить, то подсветка погаснет, и соответственно розетки работать не будут.

Внимание. При такой схеме подключения кнопки у нас разрывается цепь только на одном проводе, то есть фаза в розетках может присутствовать

Если вам нужно полностью снимать напряжение с розетки, то в таком случае нужно устанавливать две кнопки. Или если вы будете покупать блок розеток с уже вмонтированной кнопкой, то их тоже должно быть две.

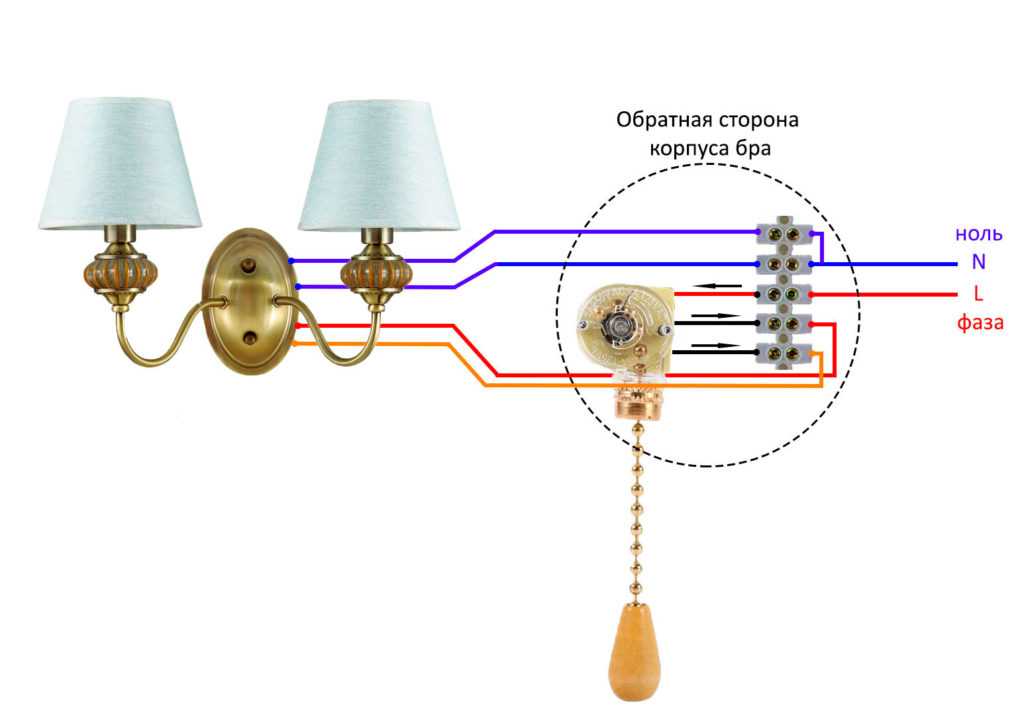

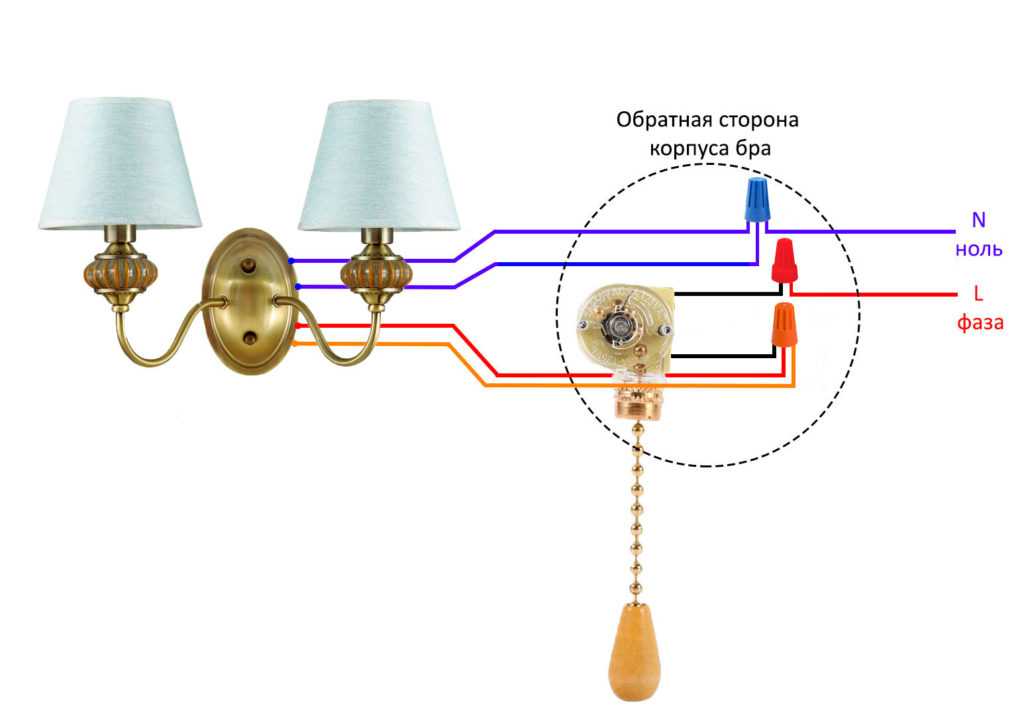

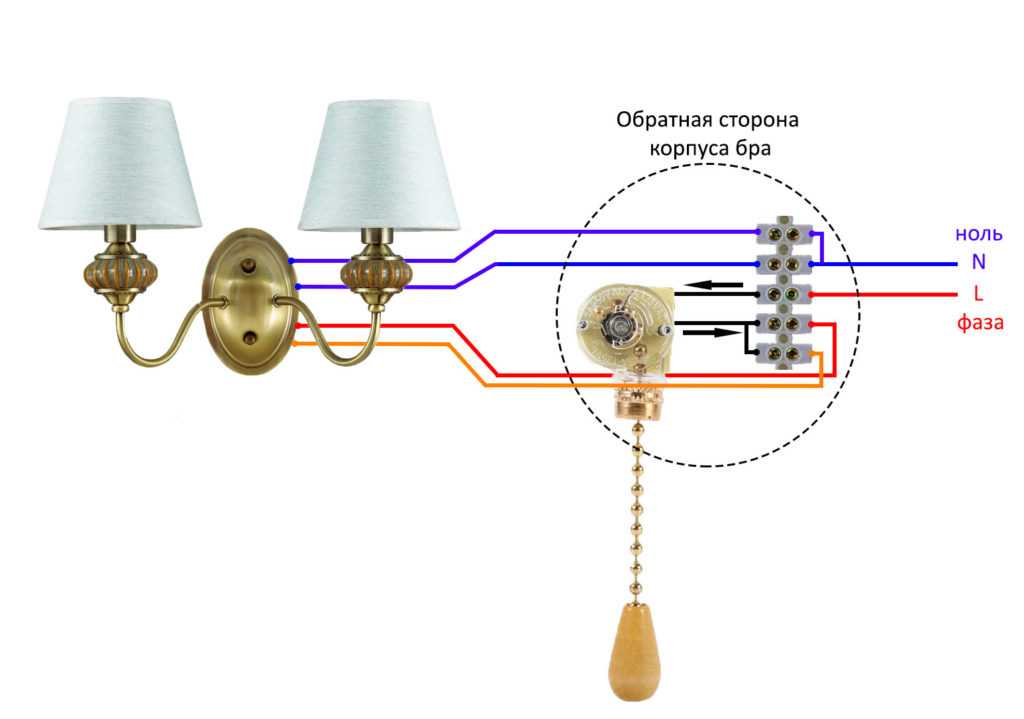

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема
подключения здесь будет следующая:

При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.

Ищите
соответствующий значок на корпусе изделия.

Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Другие варианты схемы

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

  • Ноль питающей сети с нулевыми жилами розетки и светильника.
  • Фаза питающей сети с фазными жилами розетки и выключателя.
  • И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

  • паяльник,
  • крестовая отвертка,
  • тестер,
  • наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

  1. Разобрать корпус сетевого фильтра, открутив монтажные винты;
  2. Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
  3. Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
  4. Достать контакты и очистить от черного нагара.
  5. Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Для этого нужно:

  1. Разобрать фильтр;
  2. Выпаять кнопку;
  3. Извлечь из корпуса выключатель;
  4. Установить на его место новый (продается в магазинах радиодеталей, стоит порядка 30 рублей);
  5. Припаять кнопку, собрать корпус фильтра.

Нередко кнопка на сетевом фильтре не работает

по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить.

Для этого понадобятся следующие материалы и инструменты:

  • шуруповерт (или дрель) и сверло диаметром 3,5 мм;
  • зубочистка;
  • ватная палочка;
  • бокорезы.

Сам процесс очень прост:

  1. В клавише просверливается сквозное отверстие, в которое вставляется ватная палочка (она будет выполнять роль фиксатора).
  2. Внутрь ватной палочки для большей жесткости вставляется зубочистка. С двух сторон импровизированный фиксатор подрезается бокорезами таким образом, чтобы с каждой стороны он выступал приблизительно на 3-4 мм.
  3. Теперь остается вставить клавишу в корпус — для этого достаточно слегка отогнуть бортики посадочного места отверткой.

ВИДЕО ИНСТРУКЦИЯ

Удлинитель на катушке

Кабель отличается от провода тем, что оснащен общей изоляцией, это подразумевает его использование вне помещения. Получается, что в квартире можно применять провод, а для переноски на катушке использовать кабель.

Согласно ГОСТ, кабель многожильный это совершенно иной проводник, чем проводник с многопроволочной жилой из меди. Для первого варианта – это индивидуальная изоляция для каждой проволочки, во втором – они все соединены в одну и массово изолированы.

  • Кабель для переноски необходимо выбирать ПВС, а также ПБППГ. Их разница в том, что первый – круглый, а второй – плоской формы.
  • Этот кабель обязательно должен содержать три жилы. Земля в такой переноске необходима, ей лучше не воспользоваться, чем потом жалеть об ее отсутствии.
  • Удлинитель рекомендуется использовать с прямой формой вилки. Подвод к вилке практичнее без изгиба, это послужит удобством в труднодоступных местах, а ушко сделает легче выключение, а также не помешает в случае подвешивания.

Функция заземления присутствует практически на всех вилках, обеспечивающих класс защиты не менее IP44. Если все сделано правильно, то с таким удлинителем можно работать и во влажных помещениях, а если удлинитель в подвешенном состоянии, то ничего не произойдет и при осадках.

Розетки бывают двух видов:

Далее сборка проходит по следующему алгоритму, аналогичному сборке простого удлинителя.

  • Хороший в эксплуатации удлинитель гарантирует передачу мощности от 30А минимум на 45 метров.
  • Этого достаточно для того, чтобы подключить свет в бане на дачном участке.
  • Для этого потребуется кабель 3*10мм, нужно учитывать, что 50 м этого проводника имеет массу в 20-25 кг.

Кабель с катушки при эксплуатации должен полностью разматываться, это не зависит от подаваемой нагрузки. Если не следовать этому правилу, он будет сильно нагреваться и при подаче тока по не раскрученному проводнику происходит индукция. В некоторых случаях это приводит к взрывному разрушению и грозит получением травм.

Источник

Подготовка к работе

  1. Выполнить основное требование электробезопасности перед производством работ, то есть обесточить линию электроснабжения.
  2. Разобраться с кабельной маркировкой. Цветовая расцветка даст понять, какая жила фазная, какая нулевая. К электроустановочному изделию подводят фазную жилу, а не нейтральную. В электричестве на ошибках не учатся. Здесь значение имеют только опыт и знания.
  3. Для подключения проводов применяется метод пайки, винтовой зажим или в крайнем случае скручивание.

Пайка занимает довольно много времени, но,таким образом, достигается одно и самых прочных соединений. Остывшие жилы изолируются простым способом.

К основным преимуществам винтового зажима относится ненадобность в изоляции соединения. Такой метод позволяет соединить кабели из алюминия и меди.

Наиболее простой и привычной считается обычная скрутка. В качестве недостатка приводится постепенное ослабевание соединения.Но нормально выполненная скрутка нередко служит многие годы, не причиняя беспокойства жильцам. Главное сделать её качественно.

Что касается инструментов, должен быть в наличии специальный набор, который ещё не однажды пригодится в работе. В кармане куртки или сумочке электромонтёра всегда лежат необходимые отвёртки, индикатор напряжения,плоскогубцы с изолированными ручками и стриппер. Последним лучше всего снимать изоляцию с проводов. Со временем вы сами определитесь, какой инструмент для вас удобен и предпочтителен.

Преимущества и недостатки электрической переноски

Переносные электрические лампы имеют ряд преимуществ и недостатков. К числу главных положительных характеристик относятся следующие:

  • низкая потребляемая мощность;
  • продолжительный срок эксплуатации;
  • возможность освещения труднодоступных мест.

Основным минусом переносок является снижение уровня подсветки к окончанию срока службы. В некоторых случаях лампы могут вызывать неудобство в использовании из-за сильного напряжения глаз при мерцании и падении освещенности. Чтобы с комфортом выполнять различные работы, рекомендуется использовать электролампу не на постоянной основе.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

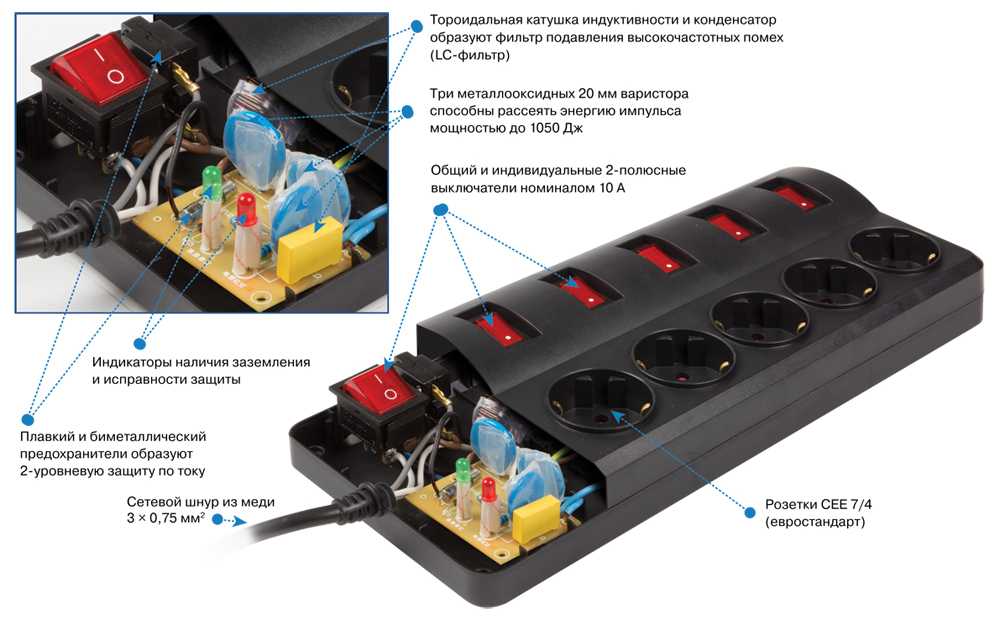

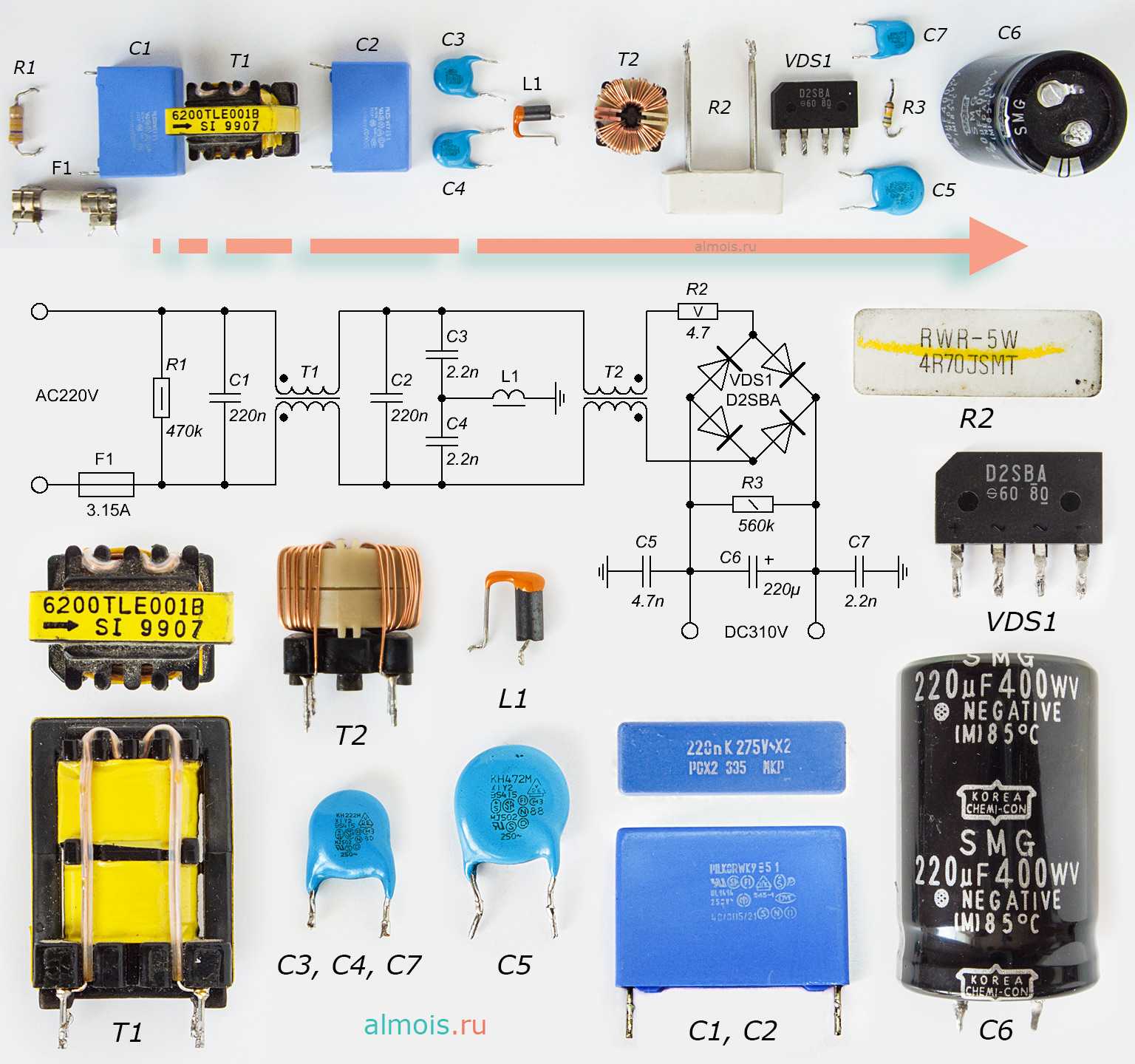

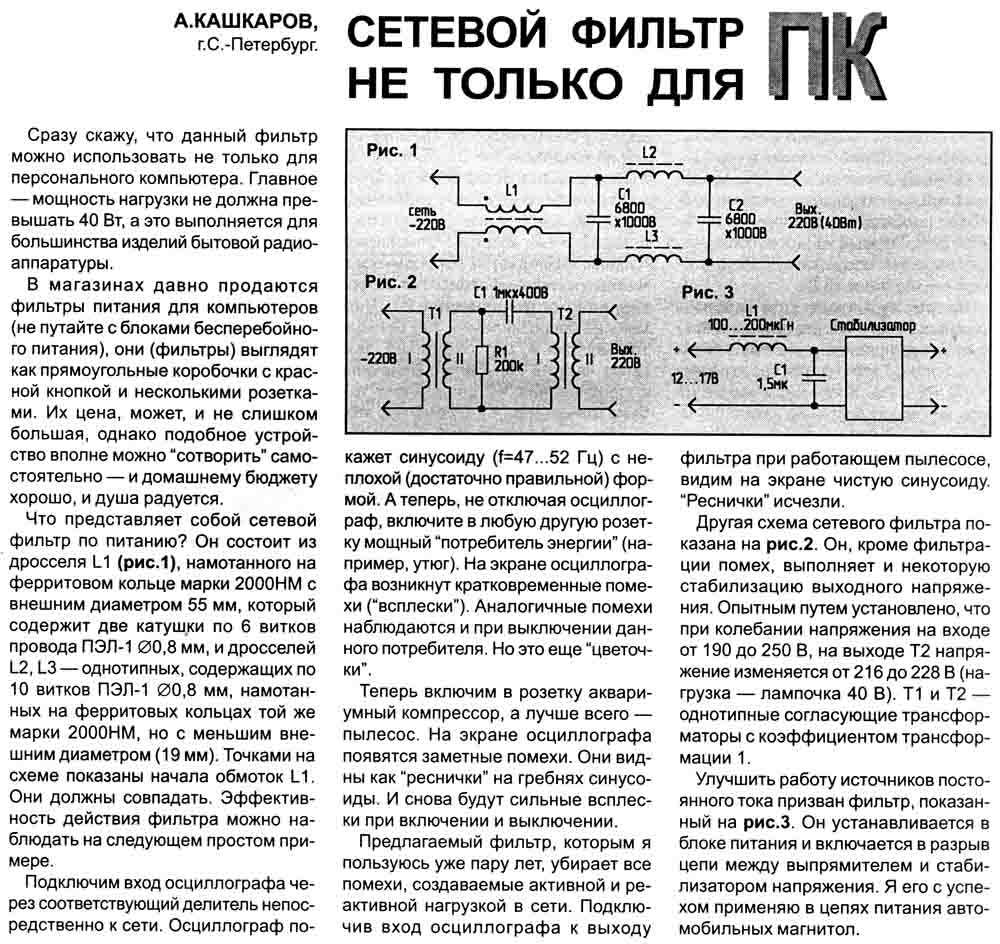

Основные параметры сетевых фильтров

1. Сечение жилы подводящего сетевого провода

Обычно сечение проводов в сетевых фильтрах составляет 0.75 мм 2 или 1мм 2, что вполне достаточно, так как ток нагрузки не должен превышать 10А (2.2 кВА), на него рассчитан предохранитель. Очень редко встречаются, так называемые, фильтры повышенной мощности, у которых сечение провода может составить 1.5 мм 2 и более. Предохранитель у них обычно рассчитан на 16 ампер, но их применение для аппаратуры малой мощности нецелесообразно.

2. Длина подводящего сетевого провода

Стандартная длина провода – 1.8 метра. В некоторых сетевых фильтрах она может составлять 1.9, 3.1, а иногда – 5 метров

3. Величина тока срабатывания теплового предохранителя

На большинстве сетевых фильтров декларируется максимальный ток 10А. Величина тока срабатывания предохранителя зависит от величины перегрузки по току и времени воздействия и часто 10А предохранитель имеет ток срабатывания 12 – 16 А.

4. Количество предохранителей, их тип.

Предохранители служат для исключения перегорания варисторов при перегрузке. Для большей надёжности некоторые производители, кроме теплового предохранителя в цепи фазы, ставят в цепь фазы быстродействующий предохранитель на основе металлоорганических полупроводников, а в цепь нейтрали плавкий предохранитель. Однако, как шутят электрики, предохранители срабатывают всегда последними.

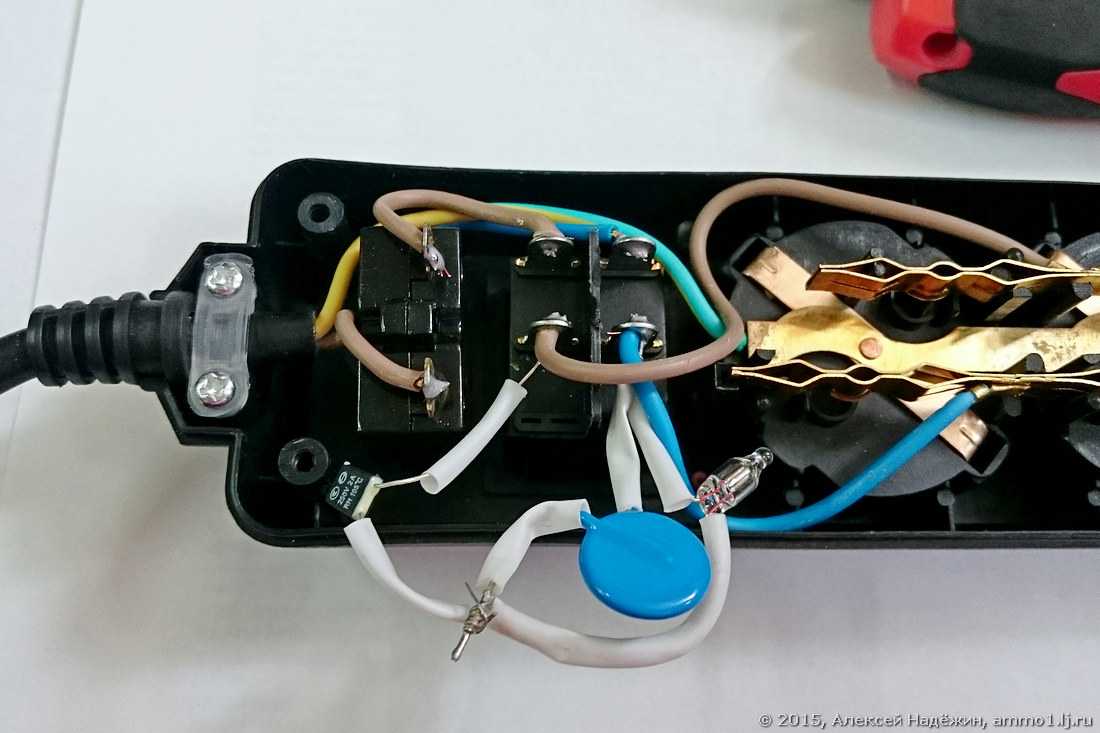

5. Степень варисторной защиты

Она определяется рассеиваемой энергией варисторов, при которой они не разрушаются. В спецификации большинство производителей указывают суммарную энергию разрушения всех варисторов, что неправильно. Оценить энергию варисторов можно по их ТУ или ориентировочно по их размеру, либо по декларируемой энергии на удлинитель и количеству варисторов. Энергия, поглощаемая варисторами, зависит от его геометрических размеров, рабочего напряжения, длительности воздействия импульса. Наиболее широко распространены варисторы, диаметр которых равен 8, 10, 14, 18 мм. При рабочем среднеквадратичном напряжении (СКН) 275 В их энергия соотносится, как 12, 36, 63, 104 Дж. Если выбрать рабочее СКН, например, 320 В для тех же условий то энергия изменится до 15, 44, 77, 120Дж. Длительность воздействия импульса принимается 1000 мксек, при фронте 10 мксек.

6. Дополнительные устройства в цепях защиты

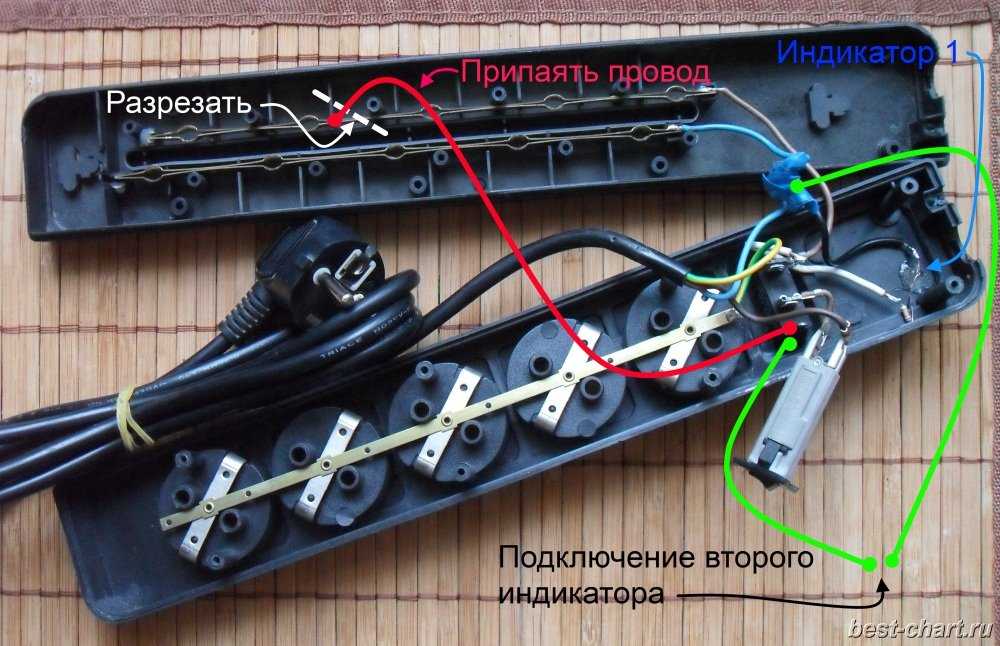

  • Индикация исправности защиты (светодиод)
  • Газовые разрядники

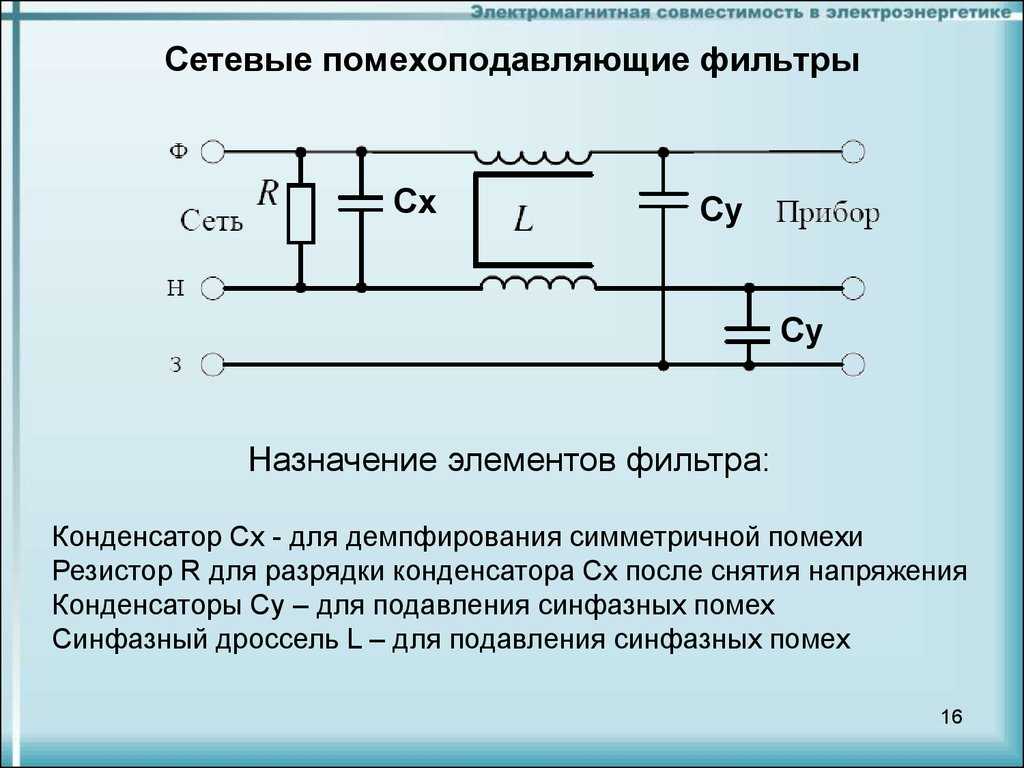

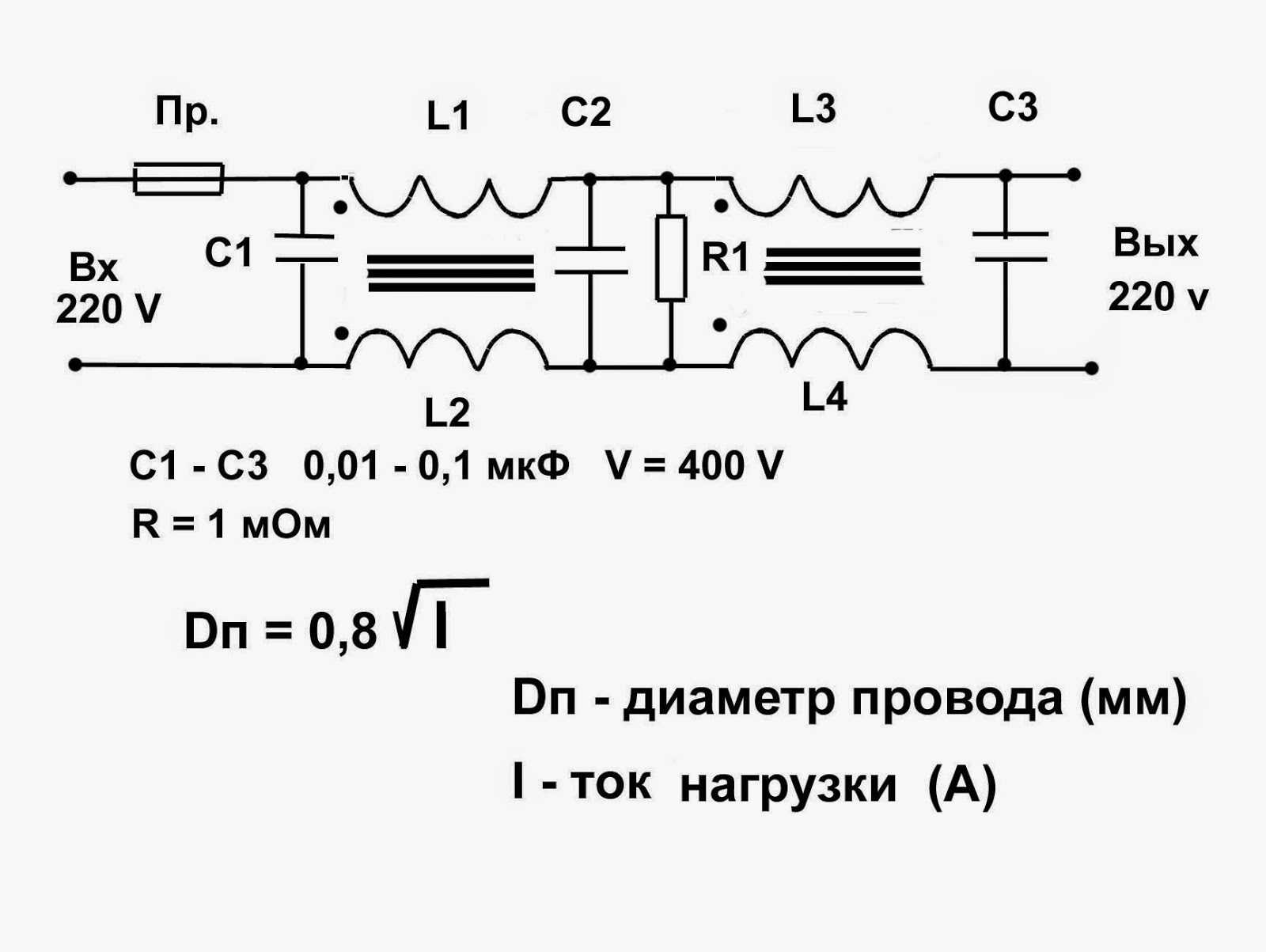

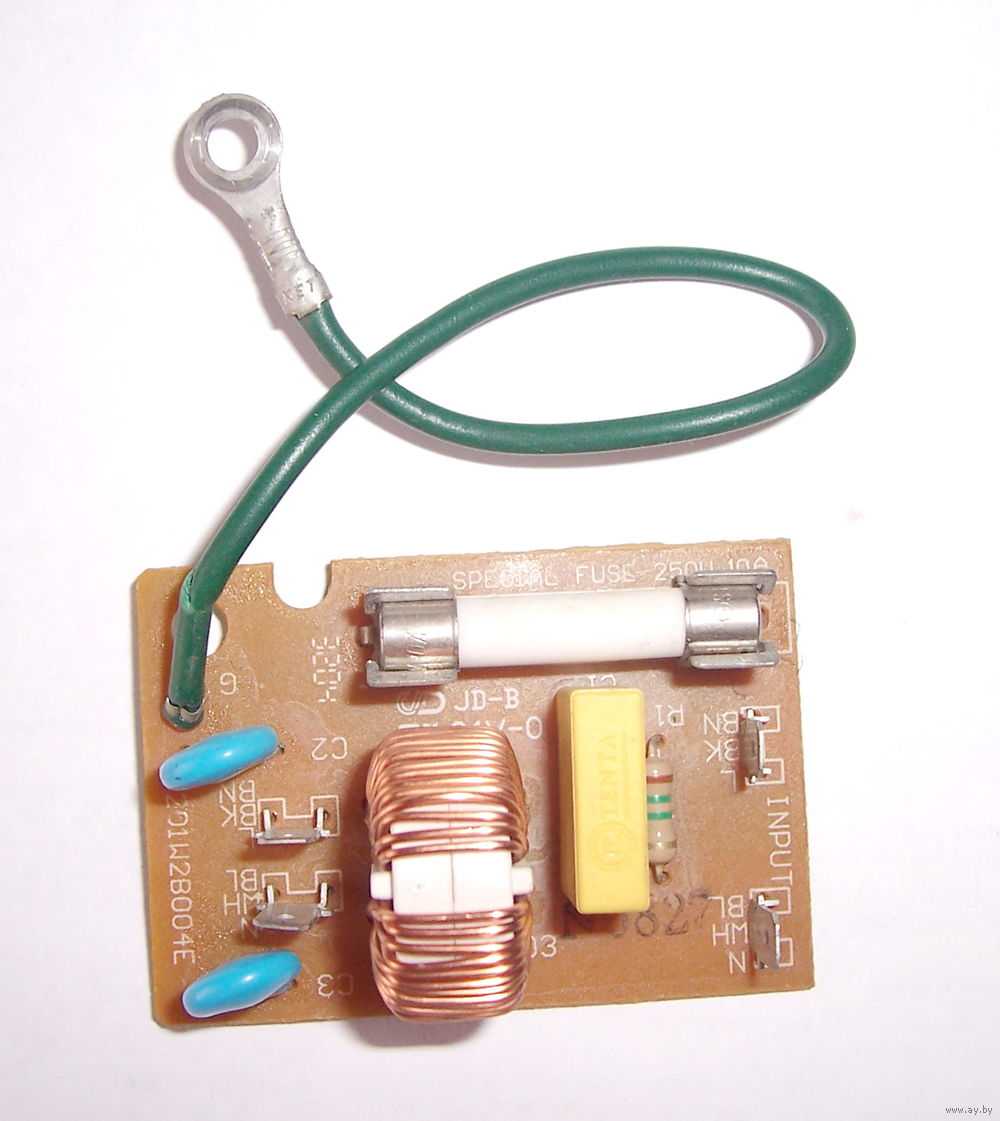

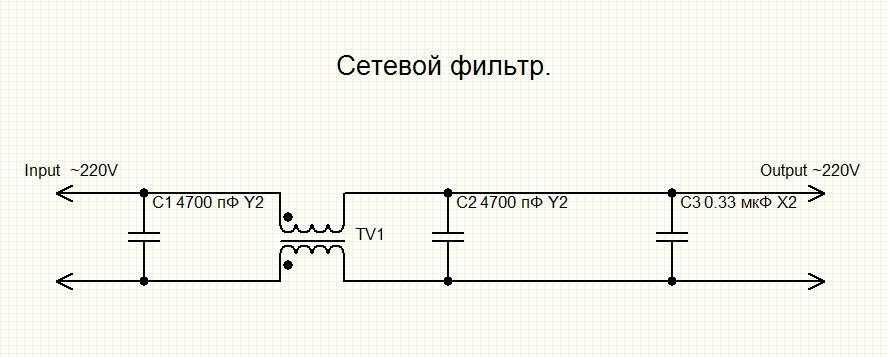

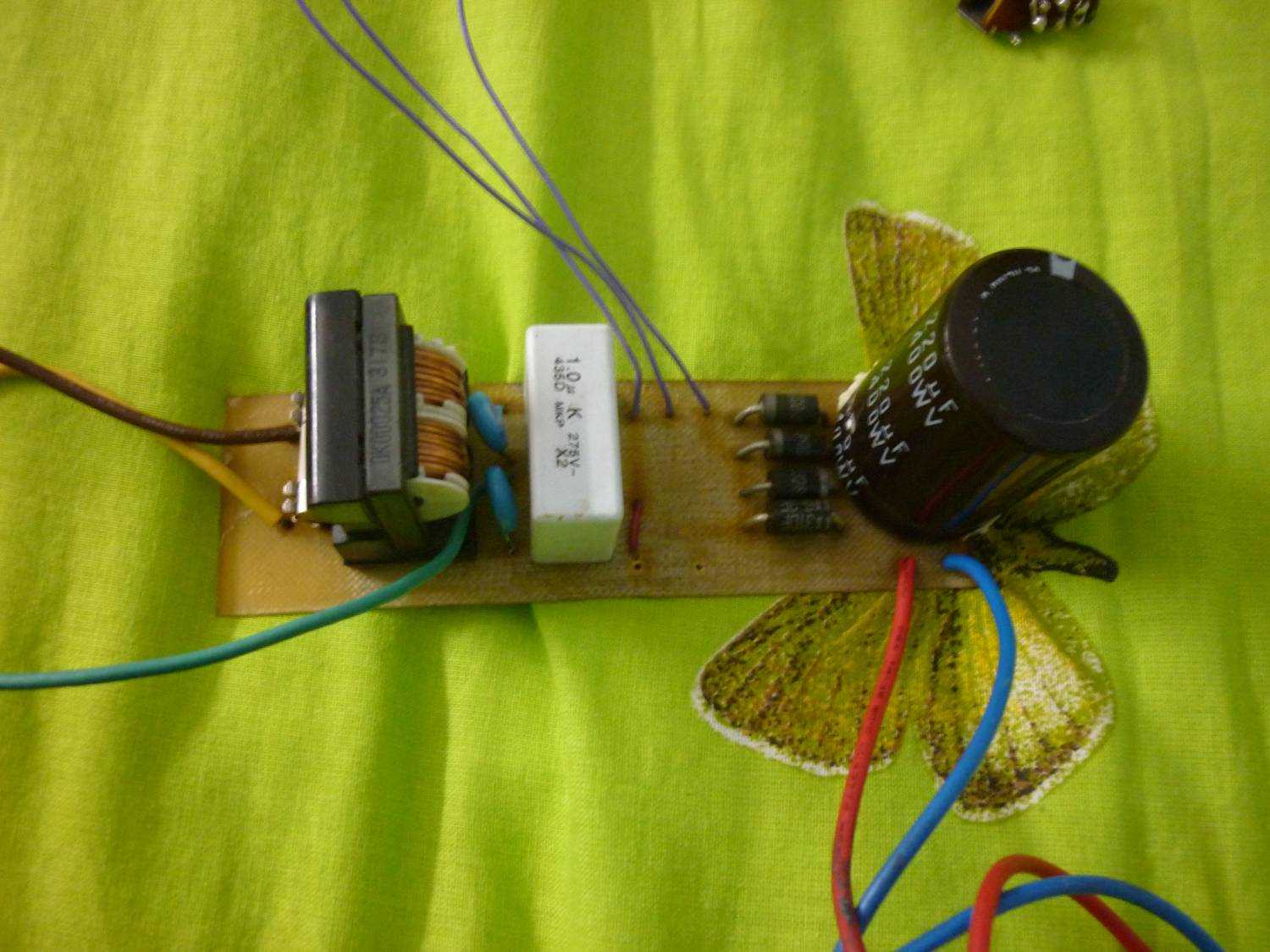

7. Емкостные фильтры

Служат для подавления помех с помощью шунтирования. Чем больше емкость фильтрующих конденсаторов (до определенного предела), тем лучше.

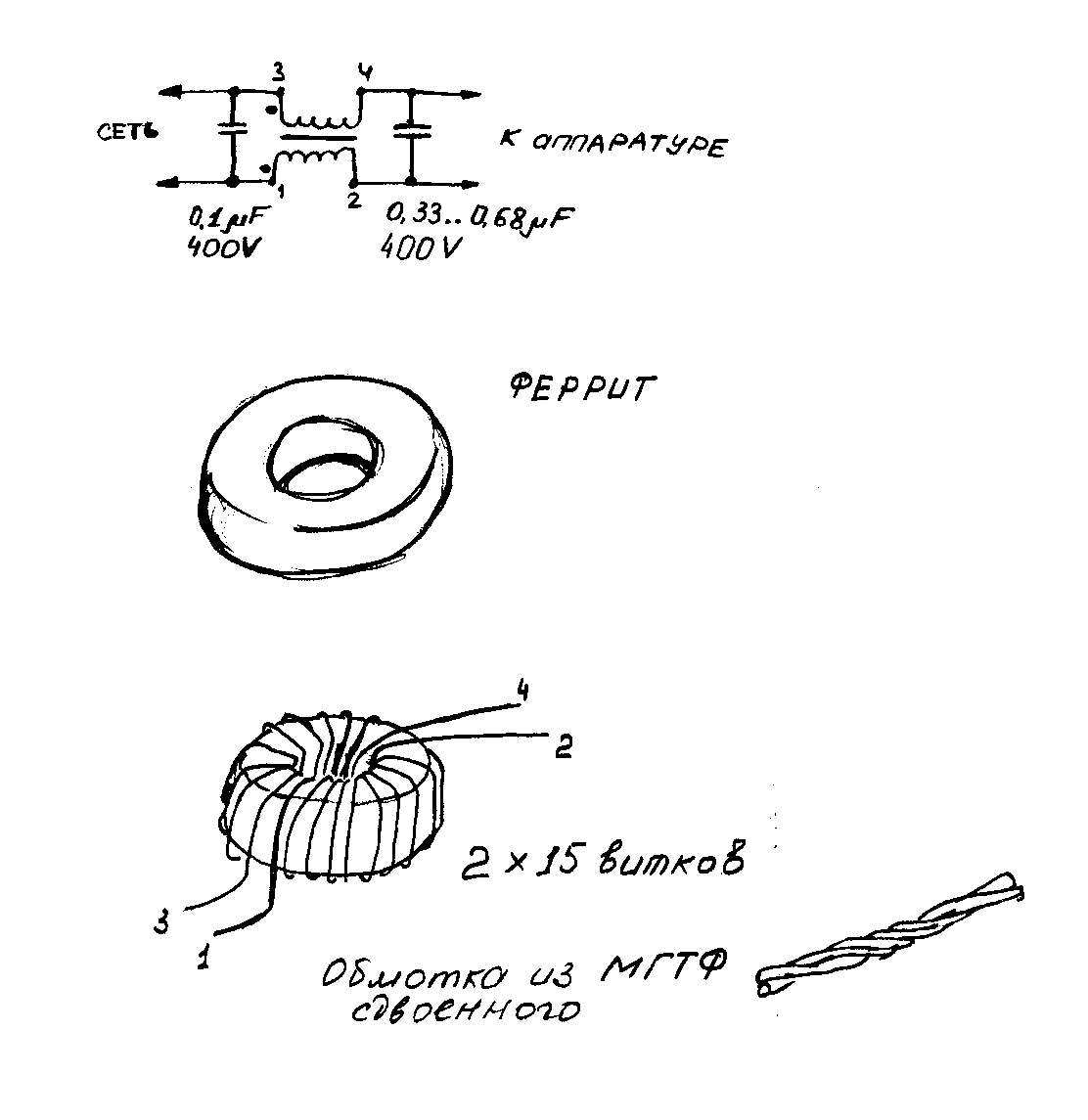

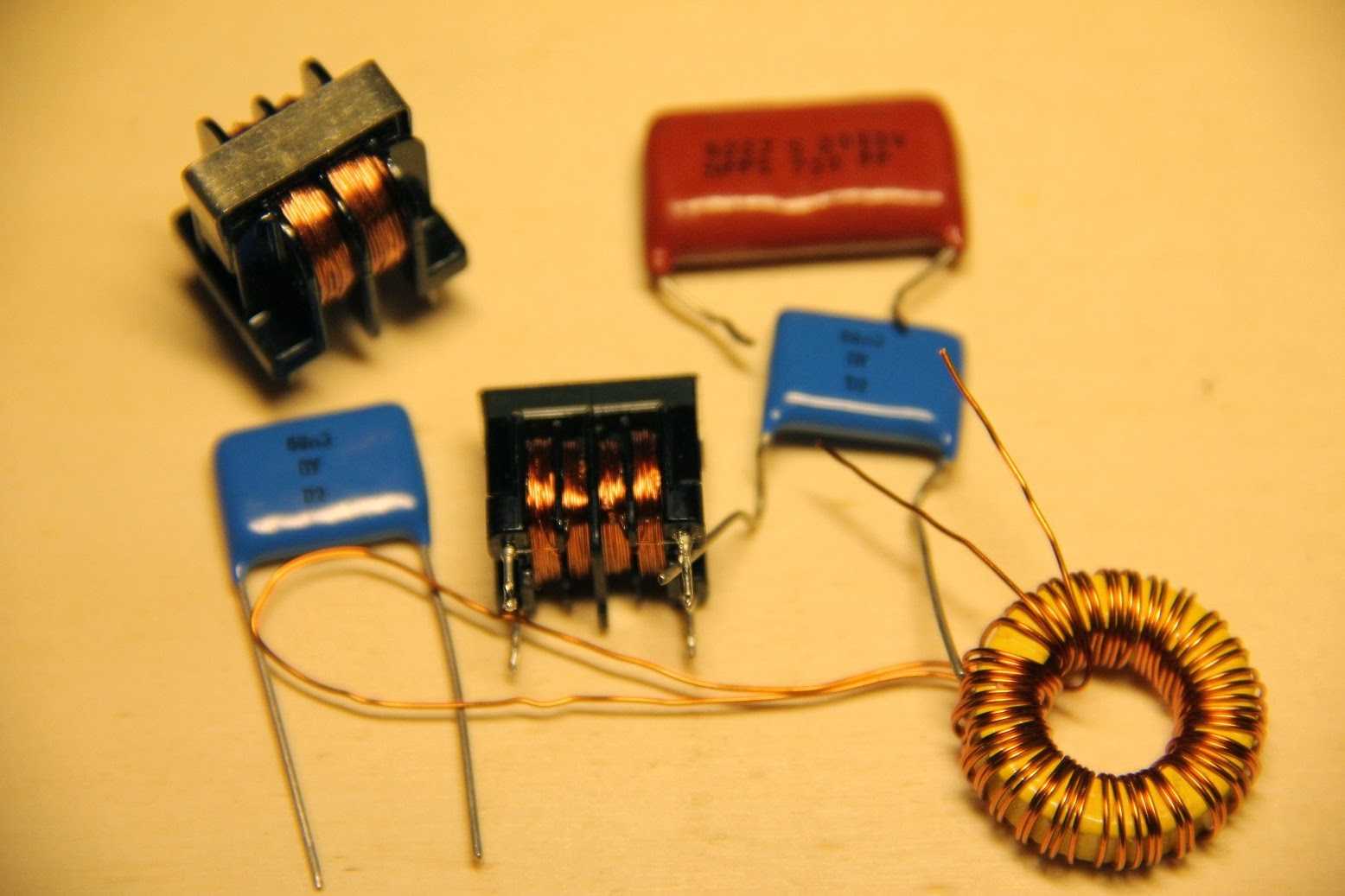

8. Индуктивные фильтры

Служат для подавления помех последовательным способом (включением большого сопротивления). Основные требования к проводу, как и для сетевого шнура, т.е. плотность тока через провод должна быть менее чем 10 А/мм 2, чем больше размер катушки, тем больше индуктивность, тем лучше. Наличие феррита улучшает свойства индуктивности. Тороидальные ферритовые сердечники предпочтительнее линейных, хотя и более трудоёмкие в изготовлении.

9. Индикатор правильности подключения фазы

Это устройство позволяет использовать однополюсный выключатель в фазной це-пи. Если используется двухполюсный выключатель (как в Platinum Pro) смысла особого в этом устройстве нет. Кроме того, это устройство требует трёхконтактную сетевую розетку (с заземлением).

10. Защита модема

Обычно применяют устройство защиты сетевых адаптеров и модемов в виде электронных или варисторных ограничителей напряжения на 100-150В и быстродействующих предохранителей на ток

0,1-1А. Устройства защиты модема в виде двух розеток с электронной схемой встраиваются в ИБП или сетевой фильтр.

11. Укладчик кабелей, вешалка

Стоимость накладывает ограничения на наличие укладчика кабелей. Вешалка обычно выполняется в виде отверстий в корпусе.

Обычно их от 4 до 6. Традиционно 5 – все Евро розетки (с заземлением). Ориентироваться на старый «советский» стандарт, нет смысла, так как новые устройства с такими вилками не выпускаются. Часто встречаются сетевые фильтры с различным типом розе-ток, например 5 Евро и 1 универсальная (без заземления) под любую вилку.

Как сделать электрическую переноску с выключателем.

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3

При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопочку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе.

На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.

Теперь подключаем кнопку следующим образом: к контакту подсветки подключаем провод от контактной клеммы розетки. Если у вас ПВС, то нужно подключать синюю жилу. Теперь, так сказать, фазную жилу подключаем к «входу», а провод с «выхода» подключаем ко второй контактной клемме розетки.

Третий провод, как вы помните, сидит у нас на заземлении. Закрываем крышку блока розеток и можно проверять.

Если включить кнопку, то она должна засветиться, и тем самым будет сигнализировать, что в розетке есть напряжение. Когда выключить, то подсветка погаснет, и соответственно розетки работать не будут.

Внимание. При такой схеме подключения кнопки у нас разрывается цепь только на одном проводе, то есть фаза в розетках может присутствовать

Если вам нужно полностью снимать напряжение с розетки, то в таком случае нужно устанавливать две кнопки. Или если вы будете покупать блок розеток с уже вмонтированной кнопкой, то их тоже должно быть две.

В качестве закрепления знаний советую посмотреть видео ролик.

Хорошее видео как сделать переноску с выключателем

Как починить удлинитель в домашних условиях

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Определение требуемой мощности

Для изготовления переноски вам потребуется провод необходимой длины, штепсельная вилка и блок розеток. Для правильного выбора перечисленных элементов необходимо учитывать значение тока нагрузки (мощности), который будет пропускать данный удлинитель после включения электроприборов.

Предварительно необходимо оценить состояние домашней электропроводки, поскольку часто бывает, что после включения переноски с мощными потребителями она повреждается. Вы изготовите исправный и надёжный удлинитель, но причина может оказаться в повреждении розетки, питающем её кабеле, контактных соединениях в распределительном щитке или промежуточной коробке.

В большинстве бытовых розеток номинальный ток составляет 16А, поэтому максимальная мощность удлинителя должна быть не более этой величины. Если требуется большая нагрузка, нужно использовать ещё одну розетку. Например, необходимо подключить телевизор мощностью 100 Вт и обогреватель мощностью 2000 Вт. Суммарная мощность 2100 Вт соответствует току нагрузки порядка 10А, т.е. будет достаточно одной розетки.

Сетевой фильтр — неисправности и ремонт

Здравствуйте! В этой статье рассмотрим ремонт сетевого фильтра своими руками. Он применяется для подключения к бытовой сети группы потребителей(компьютер, принтер, сканер, источник бесперебойного питания, телевизора и т.д.). Имеет обычно не менее шести розеток и встроенную защиту по перегрузке.

На фото ниже показан сетевой фильтр, который попал ко мне на ремонт.

Прежде чем приступить к его ремонту хочу немного рассказать о основных неисправностях сетевых фильтров.

В первую очередь сетевой фильтр-это силовой элемент в вашей домашней сети. То есть он воспринимает всю нагрузку, суммарно потребляемую всеми бытовым приборам, подключенные к нему. Это нужно помнить в первую очередь. К примеру если на сетевом фильтре написано 220 вольт 10 ампер, то это значит что к нему можно подключить только столько бытовой техники, которая в сумме потребляет не более 10 ампер(2,2 кВт).

Поэтому чтобы преждевременно не вывести сетевой фильтр из строя, следует строго придерживаться предписаний его производителя. Помню встречался с такими случаями, когда в сетовой фильтр подключали одновременно электроплитку, кипятильник и пылесос(суммарная нагрузка около 5 кВт!). На такую нагрузку он точно не рассчитан, при этом питающий провод сетевого фильтра начинал сильно греться и в итоге плавиться. Не делайте так, если не хотите устроить в квартире пожар!

Неисправности сетевого фильтра: -отгорание провода в вилке питания в результате плохого контакта при нагрузке -подгорание контактов выключателя сетевого фильтра -повреждение автоматического защитного термопредохранителя -перегорание дорожек на печатной плате сетевого фильтра

При включении шнура питания сетевого фильтра в сеть и включении выключателя светодиод индикации включения в сеть мигал и из выключателя слышился небольшой треск. Ну тут часто виноват сам выключатель питания сетевого фильтра. Для того чтобы его проверить и сделать заключение о его исправности или наоборот, необходимо разобрать корпус сетевого фильтра. По обычаю он состоит из двух половинок, соединенных между собой при помощи саморезов. На фото ниже я посторался показать их место расположение.

При внимательном осмотре саморезов выяснилось следующее: три самореза под крестовую отвертку, а три под плоскую. Все бы хорошо, да не совсем. Саморезы под плоскую отвертку, как оказалось, имеют хитрую конструкцию, которая позволяет их только закрутить. Они представляют собой подобие храповика под пусковую ручку для автомобилей.

Поэтому открутить их так просто не удалось. Но как говорится, нет безвыходных ситуаций. Особенно для тех, кто хорошо знает волшебные слова русского языка:)). Вот применяя их и вспоминая «добрым словом» изготовителей сего чуда саморезов и манипулируя простой плоской отверткой, их понемногу открутил. Для этого приходилось более сильнее прижимать отвертку к саморезу и создавать так называемое торцевое трение жала отвертки об хитрый саморез.

Рассоединяем две половинки корпуса сетевого фильтра и видим следующую картину

На ней видим сами шесть розеток с зануляющими шинками, термопредохранитель с кнопкой включения, плату сетевого фильтра. Нам необходимо добраться до выключателя питания. Для этого открутите два самореза крепления печатной платы.

Переворачиваем аккуратно плату и видим сам выключатель.

Нам необходимо его выпаять. На фото ниже я показал место пайки ножек выключателя сетевого фильтра.

Выпаиваем выключатель и кладем его на стол.

Ремонт выключателя сетевого фильтра выполняется в следующем порядке. Необходимо при помощи тонкой плоской отвертки вывести фиксатор кнопки из корпуса выключателя с двух сторон и вытащить сам верх кнопки.

На фото ниже видно, что под ней расположены подвижные контакты из пружинистой стали.

Запомните их расположение и снимите их.

Под ними в глубине вы увидите неподвижные контакты.

На обоих фото хорошо видно, что контакты сильно подгорели. Берем мелкую наждачную бумагу и аккуратно зачищаем подвижные контакты. Чтобы зачистить в глубине неподвижные контакты удобно использовать расплетенный на конце мотоциклетный тросик.

После того как все зачистили, устанавливаем подвижные контакты на место и ставим верхнюю часть выключателя до щелчка.

Впаиваем выключатель и собираем сетевой фильтр в обратном порядке.

Теперь вы знаете как отремонтировать сетевой фильтр своими руками. Пользуемся и радуемся произведенному ремонту! Пока!

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.
