Как правильно разобрать?
Разборка обычного фильтра Pilot начинается с выкручивания саморезов, как, впрочем, и в большинстве других случаев, но в некоторых неразборных моделях корпус может быть без болтов на шурупах-заклёпках. Обычно крепёж установлен на задней части, его нередко закрывают заводскими наклейками, но он бывает и спереди, прямо в пазах розеток. Для дополнительной фиксации в местах соединения двух половинок корпуса находятся пластиковые защёлки. При вскрытии нельзя делать резких движений и применять силу, чтобы не нарушить конструкцию. Если прибор ни разу не разбирался, на корпусе будет гарантийная пломба.
Параметры фильтра
Рассмотрим основные отличия, чтобы выбрать лучший:
- количество подключаемого оборудования. Число розеток далеко не главный параметр, поскольку следует учитывать критерий максимальной мощности, которую выдержит устройство (измеряется в кВт);
фильтрация дополнительных линий: телефонных, сетевых, телевизионных;
максимальный свободно компенсирующийся импульс (измеряется в кДж). Чем больше параметр, тем больший скачек напряжения сгладится и не дойдет до защищаемого аппарата;
длина провода
От нее не зависит функциональность и работоспособность компенсатора, но важно учитывать заранее, какая длина кабеля нужна для подключения устройств;. терморазмыкатель – защита от перегрева, очень полезна при постоянном компенсировании скачков в тепловую энергию;
терморазмыкатель – защита от перегрева, очень полезна при постоянном компенсировании скачков в тепловую энергию;
мощность. Если должна быть возможность подключения множества аппаратуры одновременно, необходимо выбрать компенсатор с номинальным током нагрузки не менее 10А.
ток помехи импульса или максимально возможный ток. При средней нагрузке должен быть в пределах 3,5-10 кА.
Виды стабилизаторов можно разделить по уровню защиты и принципу работы:
-
базовые – самый простой вид фильтров напряжения, подойдут для маломощных домашних приборов;
продвинутые (средние) – наиболее популярный вид, обладают некоторыми дополнительными функциями и иногда парой портов защиты сетей;
профессиональные – дорогие фильтры с максимальной защитой.
Разница между ними – в цене: чем выше уровень, тем сложнее и дороже компенсирующая плата. Приборы среднего уровня могут поглотить до 960 джоулей, а профессионального – не меньше 2500.
Однако стоит учитывать, что эффективность защиты сильно зависит от заземляющей способности розеток. Например, в старых домах, где в электросети нет заземления или оно плохое, стабилизация импульсов падает в десятки раз, а иногда и вовсе становится бесполезной. То есть, определенную защиту они смогут обеспечить, но необходимость покупки профессионального компенсатора отпадает.
Как выбрать сетевой фильтр для ПК и других устройств?
Все мы прекрасно понимаем, что при больших перепадах напряжения техника может не выдержать и выйти из строя. Во избежание этого используют сетевые фильтры. Я напишу о том, как выбрать сетевой фильтр для домашнего использования.
Сетевые фильтры лучше использовать в любом доме, так как, почти в каждом есть множество электроприборов. Они могут сгореть при перепадах напряжения, которые человек не всегда способен заметить.
[aesop_image imgwidth=»500px» img=»http://computerinfo.ru/wp-content/uploads/2016/07/setevie_filtri.jpg» align=»center» lightbox=»on» captionposition=»center»]
Зачем нужны сетевые фильтры?
Они предназначены для защиты от некоторых видов помех, например, всплесков напряжения, то есть, это значит, что на определенном отрезке времени происходит изменение оптимального напряжения. Такое может произойти из-за подключения к сети множеств мощных приборов. Внимательно следите за тем, что вы подключаете, и что может произойти.
Сетевые фильтры способны защитить технику от ударов молнии или от неполадок с заземлением. Присутствует защита от помех, которые могут вызывать другие приборы, находящиеся близко друг к другу.
Что сетевые фильтры могут защитить?
Я бы применял к любому оборудованию, то есть, это и компьютеры, ноутбуки, другая техника типа холодильников телевизоров и прочего. Можно еще применять для игровых консолей.
Виды сетевых фильтров
Хоть по внешнему виду эти устройства не отличаются они имеют ряд характеристик с различными уровнями защиты, которое может подразумевать даже отключения оборудования для его же спасения.
Вот, например, фильтры вида Essential. Самые простые и недорогие устройства. К ним можно подключать дешевую или старую технику.
Устройства вида Home/ Office уже более совершенные, так как, обладают повышенной защитой. Их без проблем можно использовать в домашних условиях.
Наконец тип Performance, уже более дорогие, но и более защищенные фильтры, к ним подключают дорогое оборудование, которые очень чувствительно к малейшим помехам в сети.
Есть более дорогие сетевые фильтры, которые имеют более высокие показатели защиты. Если обычный фильтр может поглотить примерно 960 Дж, а вот дорогостоящая модель 2500 Дж. Понятное дело, что чем дороже фильтр, тем лучше он защитит.
Стоит отметить, что такие фильтры предусмотрены, если в доме розетка имеет заземление. В старинных домах такого нет, из-за чего защита уже меньше. В любом случае технику нужно подключать к сетевому фильтру, желательно хорошему.
Фильтр – предохранитель?
Сетевой фильтр очень шустрый, потому что он сработает до того, как грозовой разряд попадет в дом. Схемы, расположенные внутри фильтра, быстро анализируют, что и как делать – рассеять или поглотить избыточную энергию. Как я писал выше, более дорогой фильтр отключит оборудование, чтобы электрический импульс или помехи не испортили его.
В некоторых фильтрах есть разъединитель, который в случае сильных помех просто отключает фильтр, для продолжения работы его нужно снова включить. Похоже на принцип пробки на счетчике или в электрощитке.
Дешевые фильтры похожи на простой предохранитель, если помехи достигли его, то сетевой фильтр уже не пригоден к использованию, но зато оно не плохо защищает подключенные к нему приборы.
На сетевые фильтры также есть и гарантия. Простые модели могут отработать 3 года, а более профессиональные до 5 лет, а может быть больше. Если устройство сломалось, то изготовитель должен починить его по гарантии.
Как выбирать сетевой фильтр, на что обратить внимание?
При выборе сетевого фильтра нужно выделить несколько характеристик
Для начала следует обратить внимание на провод. Устройство должно иметь крепление, что нормально прокладывать шнур. Это нужно, чтобы избежать кучи разбросанных повсюду проводов
Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно
Это нужно, чтобы избежать кучи разбросанных повсюду проводов. Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно.
У шнура есть длины, например, 3 метра поэтому их применяют в качестве удлинителя. Некоторые модели обладают возможностью прикрепления к стене.
У сетевых фильтров может быть разное расстояние между розетками поэтому выбирайте в зависимости от того, какие устройства будете подключать.
Нужно еще обратить внимание на количество розеток, что очень важно, если вы подключаете мало или много приборов. Было бы не плохо, если бы фильтр обладал специальными шторками, которые защитят детей от лишних прикосновений
Можно ли отремонтировать?
В зависимости от причины поломки, сетевые фильтры вполне пригодны для ремонта, главное, иметь хотя бы небольшой опыт работы с паяльником и отвёрткой. Перед тем как начать, внимательно осмотрите прибор снаружи. Иногда чтобы починить, его даже не придется разбирать – достаточно будет поменять сгоревшую или сломанную вилку. Когда внешних признаков поломки нет, но при нагрузке он издаёт странные звуки, то, скорее всего, это трещат дросселя (поглотители импульсного напряжения в виде катушки).
Когда требуется поменять предохранитель — это тоже не проблема
Если при включении не работает кнопка, не горит подсветка, её тоже не обязательно сразу паять – можно просто вытащить корпус выключателя из гнезда, почистить контакты и осторожно поставить на место
Не выключается кнопка
Если сгорел предохранитель, то кнопка (та, которая без светодиода, отдельно от «вкл\ выкл»), перестаёт нажиматься и постоянно торчит вверх, что означает аварийный режим без подачи электричества. Достаточно его выпаять или выкрутить (зависит от модели), чтобы отнести в магазин радиодеталей, где продавец подберет точно такой же. Бывает, что нужной модели нет в продаже, — ничего страшного, можно соединить провода напрямую своими руками без кнопок. Тогда вместо сетевого фильтра у вас получится отличный удлинитель, который вполне пригодится для зарядки низковольтных приборов, ламп и радиоприёмников.
Мигает лампочка
Кнопка выключателя питания может самопроизвольно выключаться или совсем заклинивает в положении «вкл». Иногда индикатор включения начинает мигать по непонятной причине. Это тоже говорит о том, что, скорее всего, пора чистить контакты. После разборки корпуса необходимо убрать всё, что закрывает кнопку, открутить саморезы с печатной платы (чтобы перевернуть её) или выпаять кабель питания и ножки кнопки. После этого коробку выключателя можно вытащить и при помощи плоской отвёртки отцепить защёлки, которые держат её в гнезде.
Внутри находятся контакты из пружинистой стали. Со временем они покрываются слоем нагара и окисла, поэтому место контакта начинает греться сильнее, чем обычно. Если почистить их наждачной бумагой или надфилем, то кнопка перестанет перегружаться и отключаться. В конце можно обработать места зачистки спиртом и продуть, а затем собрать выключатель и впаять его обратно.
Искрит
Если сетевой фильтр искрит при включении, то это говорит, скорее, о нарушении изоляции внутренних контактов, чем о том, что сломалась какая-то деталь. Загляните внутрь, проверьте и при необходимости тестером прозвоните, где могли отойти провода. При обнаружении возьмите побольше припоя, потому что дешёвые китайские заводы часто грешат неприлично хлипким качеством пайки и экономией буквально на всём, в том числе на олове.
Имейте в виду, что искрить и трещать может не только из-за дефекта в сетевом фильтре, но и по причине слабой розетки, которая не рассчитана на большие нагрузки. Чтобы проверить, найдите хорошую розетку или разберите уже имеющуюся (предварительно обесточив её) на предмет проблем в скрутках в разведкоробках (особенно касается советских алюминиевых).
Другие поломки
Не исключено и механическое повреждение фиксаторов выключателя из-за поломки и оплавления пластмассы. В таком случае в корпусе кнопки аккуратно просверливается отверстие и вставляется ватная палочка или зубочистка, выполняющие роль фиксатора, который вставляется в паз. После этих нехитрых манипуляций можно вернуть выключатель на место. Сетевой фильтр снова готов к работе!
Если напряжения нет, то ищите на нём обозначение марки сечения и покупайте замену нужной длины. Далее следует разобрать вилку и корпус и припаять провода к контактам, не забыв предварительно их как следует зачистить и изолировать после пайки.
Профессиональные (2 000 — 4 000 ₽)
Такие сетевики лучше всего приобретать для подключения техники, которая очень чувствительна к различным помехам.
APC by Schneider Electric PM5U-RS, 5 розеток, 1.8 м, с/з 2300 Вт
- выключатель на корпусе
- световая индикация
- провод
- размеры (ШxВxД) 73x56x370
- мм
Достоинства:
Качественная сборка. Толстый провод хорошая вилка. Индикация работы светит зеленым не ярко. Быстро заряжает powerbank и iphone. 2,4A но делится на два usb выхода.
Недостатки:
Короткий кабель это неудобно приходится использовать с удлинителем в дальнейшем разберу и поставлю длинный кабель
APC by Schneider Electric PM6-RS, 6 розеток, 2 м, с/з, 10А
- выключатель на корпусе
- световая индикация
- провод
- размеры (ШxВxД) 272x62x110
- мм
Достоинства:
Надеюсь, что внутри находится схемотехника оригинального APC, проверенная временем, когда ещё не было никакого Шнайдера. А удобный новый корпус от Шнайдера, белого цвета, гармонично вписывается в кабель-канал, плюс сетевой шнур можно вывести на любую боковую сторону. Ну, и появился индикатор Перегрузка по мощности, что, безусловно, расширяет эксплуатационную функциональность. Розетки на две стороны ощутимо улучшают внешний вид сетевого фильтра с подключенными проводами.
Недостатки:
1. Не самое удачное крепление на стену. На широко распространённые саморезы с конусной головкой 3.5 мм закрепить не получится, подходят только шурупы с плоской головкой.
2. Выключатель такой же китайский в худшем значении этого термина, как и у других бытовых сетевых фильтров.
Комментарий
Купил этот фильтр на замену оригинальному APC PM5-RS, который прослужил более 5 лет и много раз спасал мне технику и всякое оборудование. Как и у многих фанатов оригинального APC, в нём испортился круглый перекидной выключатель, и легко найти точно такой же на замену сейчас уже невозможно. Но, думаю, что в бытовом сетевом фильтре срок службы конденсаторов и варисторов свыше 5 лет и сам по себе является критическим, поэтому старый фильтр отремонтирую и поставлю на заслуженный отдых – в линию с малой нагрузкой, уже после новых защитных устройств, одним из которых и стал данный APC by Schneider Electric PM6-RS.
Крепить его к стене или панели надо на всех четырёх точках. Держится достаточно крепко, если не торопиться и сделать всё точно и аккуратно. Внешний вид замечательный.
Да, главное: обесточивайте линию где-нибудь в другом месте, до или после фильтра, чтобы продлить жизнь встроенному выключателю.
APC by Schneider Electric PM8-RS, 8 розеток, 2 м, с/з, 10А / 2300 Вт
Характеристики
- выключатель на корпусе
- световая индикация
- провод
- размеры (ШxВxД) 110x62x327
- мм
Достоинства:
Индикация исправности защиты;
Индикация наличия заземления;
Держит довольно высокие всплески;
Много розеток;
Удобно вешать;
Приличный внешний вид.
Недостатки:
2400 Вт максимальная нагрузка, но это и не удлинитель для обогревателей и прочей мощной техники!
Комментарий:
Купил специально чтобы продлить жизнь встроенным блокам питания в дорогостоящей технике, типо телевизора, приставок, аудио системы…
CЕТЕВОЙ ФИЛЬТР ДЛЯ КОМПЬЮТЕРА ИЗ ОБЫКНОВЕННОГО УДЛИНИТЕЛЯ
Спецодежда в Симферополь
Качественная спецодежда в Симферополь только на Elab и по акционной цене.
Для борьбы с помехами в бытовой сети 220 Вольт применяются сетевые фильтры, которые зачастую очень дороги. Дешевые фильтры на практике не оправдывают возложенных ожиданий у потребителя. Поэтому в домашних условиях можно приобрести простой фильтр-удлинитель с выключателем и переделать его своими силами.
Внутри такого удлинителя находится только лишь варистор, включенный параллельно питающим проводникам и ограничивающий кратковременные высоковольтные импульсы, которые иногда присутствуют в сети. В случае срабатывания такой защиты на корпусе есть кнопочка предохранителя, которую нужно нажать, чтобы снова восстановить работоспособность удлинителя.
Сетевой фильтр, на примере Pilot L.
Пришла в ремонт партия новеньких сетевых фильтров, вроде ломаться там нечему, но как говорится и на старуху бывает проруха- сломались. Симпатичный такой сетевой фильтр, в руках приятно держать, сделан с умом. Разбираем, чиним, закрываем, обычный китайский брак, экономия на олове у китайцев на высшем уровне – олова практически нет, элементы держатся на честном слове. Казалось бы, простой ремонт – если бы не одно но… на глаза попалась накладная на товар, судя по которой? данный сетевой фильтр стоит почти в пять!!! раз дороже обыкновенного сетевого фильтра. Следующий пациент уже разбирается и ремонтируется более внимательно.
Сетевой фильтр Pilot L
Внешний вид. Корпус выше всяких похвал, в отличие от собратьев, пластик приятен на ощупь. Клавиша включения сделана в углублении и не выступает за габариты корпуса, а это значит, что случайного выключения не произойдет при случайном воздействии на корпус. Очень приятный бонус, который почему то в дешевых сетевых фильтрах игнорируют. Есть розетка под обыкновенную советческую вилку, удобно сделанная, со срезом под включение блоков питания. Внешний вид и удобство на твердую пятерку.
Начинка. Провод выполнен с сечением меди достойным для заявленного тока в 10А. Салазки под контактные группы выполнены на усиленных стойках, однако на одном из новых присутсвует сломанная стойка, пкстячо, а неприянтно. Сетевой фильтр выполнен по самой простой схеме, так сказать очень простой, но эффективной. Имеет двойную индикацию, индикатор включения – выполненный непосредственно в выключателе. И индикатор непонятно чего, судя по описанию на коробке индикатор исправности состояния защиты, выполнен на светодиоде. В защите присутствует тепловой биметаллический предохранитель, обыкновенный предохранитель и выключатель, разрывающий обе фазы. Собственно — это практически максимальный тип защиты для данного вида устройств. В фильтре установлен варистор параллельно входу для защиты от выбросов и скачков напряжения. Для ВЧ фильтрации (гасится противофазная составляющая помехи и синфазная составляющая помехи) установлены три конденсатора Y типа, производитель не стал заморачиваться на конденсаторах Х типа, хотя наверно здесь можно было сэкономить. Для представителя начального уровня защиты в линейке сетевых фильтров — достойная защита на пять с плюсом.
Цена. Вот тут какая то непонятность. Если взять обыкновенный удлинитель стоимостью 100-200 руб. Добавить начинку описанную выше получится удлинитель 150-250 руб. При том качестве сборки, которое наблюдается в текущий момент (два вернувшихся фильтра из за некачественной сборки небольшой пример, но все же есть повод задуматься). Пластик проверялся зажигалкой, пластик горючий, поддерживает горение, при горении выделяется едкий черный дым с копотью. Схема указанная на сайте изготовителя www.zis.ru и схема встретившаяся в ремонте имеет принципиальные отличия, на плате даже нет посадочных мест под неустановленные элементы.

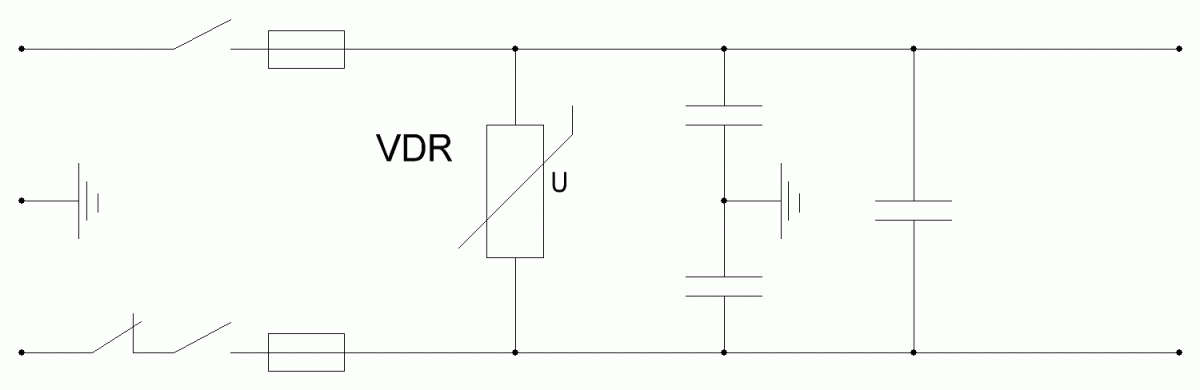

Рис.1 Схема сетевого фильтра Pilot L с сайта производителя.
Рис.2 Схема сетевого фильтра Pilot L разобрали и увидели
Как видим отличия есть только в реализации ВЧ фильтра. Схема больше всего соответствует схеме, которая изображена на коробке. Остальные деньги платятся за гарантию того, что сетевой фильтр соответствует ГОСТ Р 51322.1-99. Цена твердая двойка.
Рис.3 Cетевой фильтр Pilot L в разобранном виде
Выводы. Если есть лишние деньги — брать однозначно, правда рассматривать, как очень хороший сетевой удлинитель, с базовым (точнее начальным) фильтром ВЧ помех . Cетевой фильтр Pilot, даже начального уровня, дает максимально возможную защиту, правда только на отключение, но и это уже заслуживает уважения. Но не в коем случае не рассматривать сетевой фильтр Pilot L, как сетевой фильтр который Вас избавит от всех помех. Для этого нужен всетаки настоящий фильтр, даже например из этой же линейки , только классом повыше.
P.S. Ради интереса разобрал домашний Pilot L, купленный ооочень давно. Схема полностью соответсвует тому, что указано на сайте производителя.
Выбивает предохранитель на сетевом фильтре (удлинитель)
Доброго времени суток.
заранее извиняюсь, я «чайник» в этой сфере.
у меня к розетке подключен сетевой фильтр, к этому сетевому фильтру подключен ещё один удлинитель. к этому же подключённому удлинителю подключены старая советская плита (мечта) и советский холодильник (мечта). так же к этому подключённому удлинителю в сетевой фильтр, подключен ещё один удлинитель, очень старый (скорее всего даже самодельный, так как навряд ли такие продаются, возможно даже со времён СССР).
так вот. холодильник у нас работает всегда. выбивало сетевой фильтр при включении чайника (скорее всего при его закипании! этот момент не успел уловить (чайник подключаем в третий удлинитель(последовательность такая: розетка -> сетевой фильтр (№1) -> удлинитель (№2) -> удлинитель (№3). выбивало при включении плиты и её какого-то определенного время работы (примерно минут 5-10).
объясните, пожалуйста, в чем проблема того, что выбивает сетевой фильтр и обрывается всё электричество поступаемое с розетки на потребители?
постарался объяснить максимально понятно свой вопрос. так же прилагаю фото розетки — сетевого фильтра — удлинителя (1) — (2) — (3)
Источник
Основные неисправности и их причины
В рабочем состоянии сетевой шнур должен защищать подключенные приборы от скачков напряжения, для этого в нём вмонтирован предохранитель.
Но порой возникают неполадки, которые становятся заметны только в процессе эксплуатации. Все причины можно условно разделить на два пункта:
- нарушение физической целостности наружных деталей (кабеля, кнопки, розеток или вилки);
- сгорание внутренностей колодки (дорожек на печатной плате, автоматического термопредохранителя, контактов выключателя).
Если удлинитель начинает барахлить, о чём может свидетельствовать нехарактерный треск, искрение или мигание светодиода, то его необходимо немедленно заменить или разобрать.
Пользоваться сломанным фильтром категорически не рекомендуется, потому что первый же скачок напряжения может сжечь всю дорогостоящую технику, которая к нему подключена.
Устройство представляет собой пластиковый корпус с выходящими наружу гнёздами (розетками) для евровилок. Контактные пластины иногда деформируются, если сделаны из некачественного дешёвого металла, что приводит к люфту и обрывам сигнала. Кроме того, нагревается сама вилка штекера, что часто приводит к её выгоранию, может оплавиться пластик и даже произойти короткое замыкание и возгорание.
Дефекты удлинителей и сетевых фильтров
Наиболее часто встречающиеся дефекты удлинителей и сетевых фильтров:
- повреждение шнура;
- повреждение вилки;
- повреждение колодки.
Необходимо отметить, что неисправности удлинителей, сетевых фильтров и прочих аналогичных изделий могут возникать по двум «глобальным» сценариям.
Первый сценарий предполагает наличие скрытых (неявных) производственных дефектов, эдакой мины замедленного действия, заложенной изготовителем. Сюда следует отнести не только огрехи, допущенные рабочими-сборщиками, но и конструкторские ляпы. Во многих случаях эти ляпы обусловлены отнюдь не низкой квалификацией инженеров-конструкторов (разработчиков изделий), а выходящим за все разумные рамки желанием снизить себестоимость изделия. Что хуже — некомпетентность или подлость? «Обе хуже», — сказали бы в Одессе, и были бы правы. Тем не менее, огромное количество подобных поделок продаётся и эксплуатируется везде — не только в этом колоритном черноморском городе, а на всём постсоветском пространстве…
Это капитализм, детка! Тут самолёты пачками разбиваются, чего уж удивляться по поводу каких-то удлинителей!
Скрытые дефекты могут проявить себя даже при неукоснительном соблюдении правил эксплуатации удлинителей. Фактически привести к тем же негативным последствиям, что возникают при, и чем интенсивнее эксплуатируется «недоделанный» удлинитель, тем раньше происходит авария.
Второй сценарий — прямое следствие нарушений условий эксплуатации удлинителей, систематически допускаемых пользователями электроустановки. Здесь уже обижаться не на кого: не соблюдаешь правила — получи проблему.
Дефекты удлинителей и сетевых фильтров — частые причины электротехнических аварий.
Как сделать удлинитель своими руками
В повседневной жизни довольно часто возникают ситуации, когда имеющиеся розетки в квартире или частном доме не позволяют воспользоваться какими-либо электроприборами или бытовой техникой. Основной причиной является их неудобное расположение, поэтому хозяева предпочитают пользоваться удлинителем. В некоторых случаях требуется повышенная мощность розеток или более длинный шнур. В этом случае домашние мастера изготавливают удлинитель своими руками. Собственноручно изготовленный удлинитель будет значительно дешевле фирменного и гораздо надежнее. При наличии навыков работы с инструментом, вся процедура занимает от 15 минут до получаса.
