Схема нужна для починки
Когда была обнаружен причина поломки, то можно начинать ремонт. Чтобы обойтись для этого своими руками, нужна схема работы преобразователя. В БП, предназначенных для подключения светодиодных лент, часто используется типовая схема.

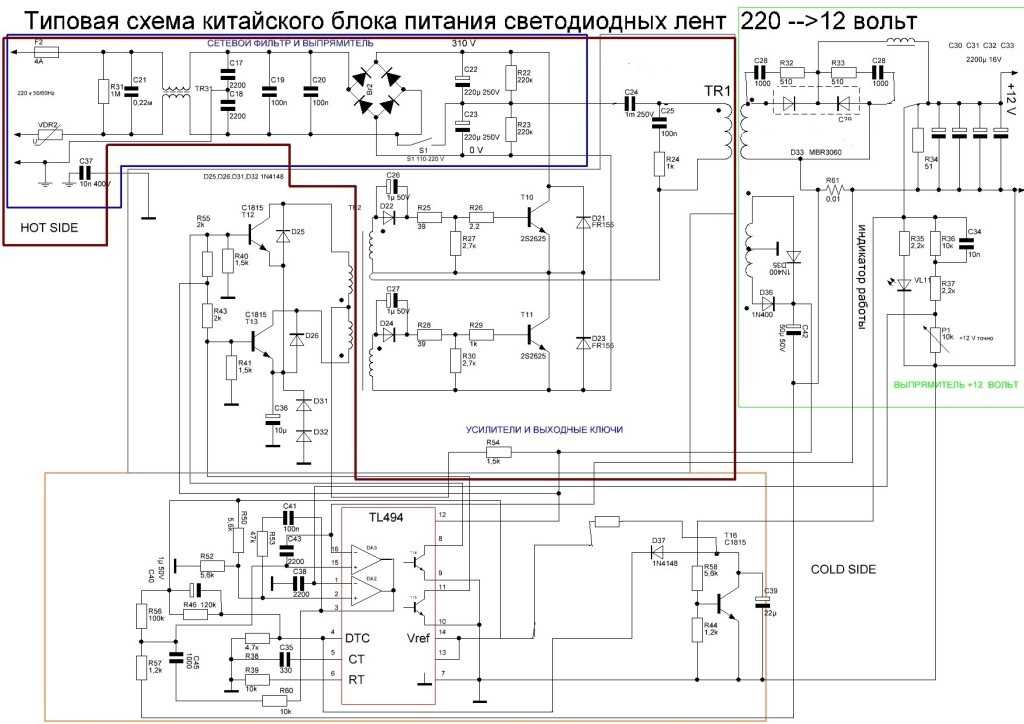

Схема блока питания
В таких устройствах наиболее часто приходят в негодность следующие компоненты:
- TL494 или микросхема ШИМ контроллера. Его аналогами являются М1114ЕУ, IR3M02, МВ3759, KA7500 и т.д.;
- транзисторы ключевого плана Т10 и Т11;
- конденсаторы С22 и С23, а также С30-С33;
- сдвоенный диод D33.
Все остальные элементы данной схемы сгорают очень редко. Но при поиске неисправностей их также нужно проверять. Ведь если включить блок питания с хотя бы одной неисправной деталью, то он снова перегорит. При этом выгореть могут и ранее дееспособные компоненты электросхемы.
Этапы проверки работоспособности БП
Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:
- вскрываем блок;
- осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;
Лопнувший конденсатор
- далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
- после этого проверяем микросхему TL494 (аналог KA7500).
Микросхема KA7500
Чтобы проверить TL494 своими руками делаем следующее:
- отключаем напряжение в 220 В;
- на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;
- после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
- с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
- далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
- чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
- если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.
Таким образом можно своими руками проверить работоспособность данной микросхемы.
Строение блока питания
Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается. Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.
Ремонт
Когда причина неполадок установлена, отремонтировать LED-ленту легко своими руками. Для этого потребуются только базовые познания из школьного курса физики, некоторая сноровка и умение обращаться с паяльником.
Не горят лампочки
Если проблема кроется в шнуре блока или сломанных и оборванных проводах, их придется заменить. Когда питание отсутствует по причине загрязнения контактов вследствие окисления клемм или иных причин, прочитают контактные площадки спиртовым раствором. В случае плохой пайки контактов гибкой платы потребуется взять в руки паяльник и все исправить самостоятельно.
Если бракованным оказался первый (один или несколько) сегмент LED-ленты, перегоревший участок нужно срезать, а на остальную часть подавать питание. Отрезать перегоревшие сегменты следует по специальной разметке на лицевой стороне гибкой печатной платы.
Мерцание лампы
Если проблема в номинале блока, подключают прибор к исправному, обладающему требуемой мощностью. Лучше, когда блок имеет запас мощности 20%. Поврежденные провода также требуют замены.
Если на одном или нескольких участках свет загорается и гаснет, их необходимо вырезать, а остальные части полотна соединить и подать питание. Когда повреждены резисторы в каких-либо сегментах, порядок действий аналогичен.
Износ SMD-светодиодов – процесс естественный и необратимый. При таких обстоятельствах все оборудование приходит в негодность.
Неполное горение
Если не светится только часть, вышли из строя некоторые сегменты. Проблема либо в токопроводящих дорожках, либо в пайке. Решение аналогично описанному выше: выявить нерабочие участки, последовательно подавая питание, и удалить их, а остальные сегменты состыковать и подключить.
Источник
Какие проблемы могут возникнуть
Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:
подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания
В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;. диоды загорелись только до центра ленты
диоды загорелись только до центра ленты
Причина данной неисправности состоит в перегорании одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.
Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
- неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.
Потускневшие светодиоды.
Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.
Совсем не светит
Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.
Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.
Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

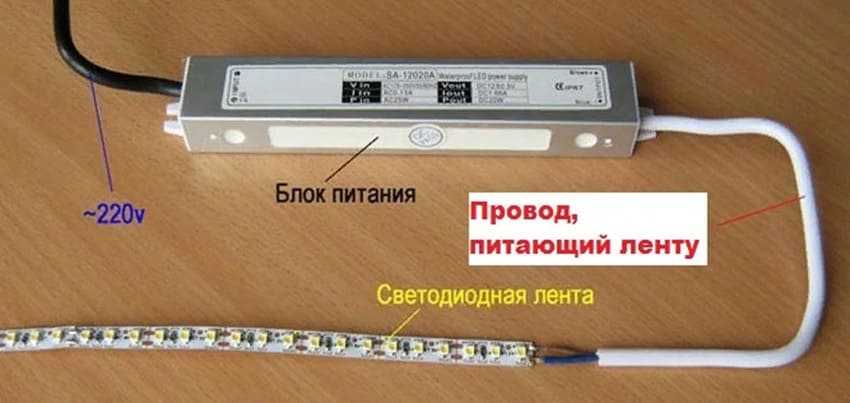

Проверка блока питания
Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.
Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.
Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.
А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.
В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.
Проверять нужно между контактами «+V» и «-V».
Либо «+V» и «COM».
Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.
Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:
после подачи напряжения 220В на блоке должен загореться зеленый светодиод
если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум
Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.

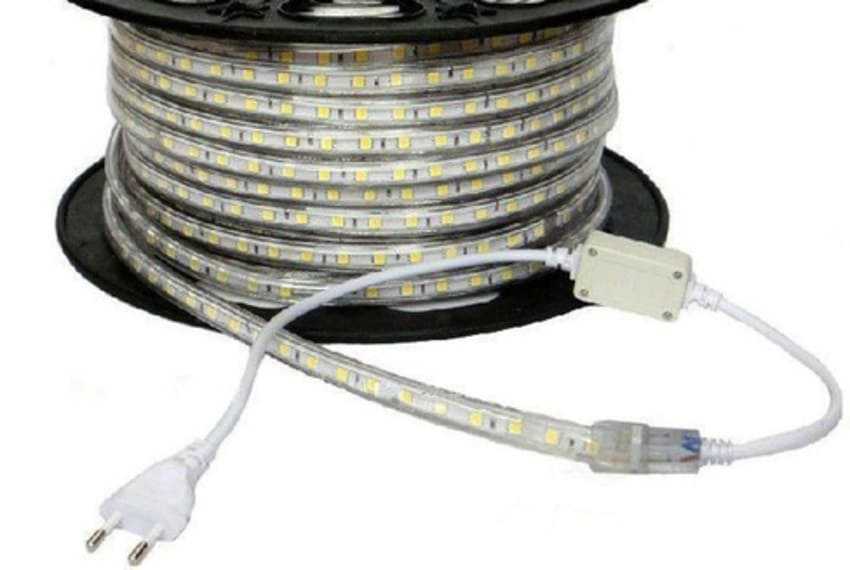

Ленты для сети 220 вольт
В продаже можно встретить ленты, у которых на одном из концов имеется вилка и небольшой коробочек – диодный мост.
Такие модели используют в основном в декоративном, нежели в прикладном варианте. Очень часто они выходят из строя не из-за естественных причин, а из-за аварийных ситуаций:
- Неправильный монтаж;
- перегрев;
- повреждение в процессе эксплуатации;
Прежде чем приступать к осмотру всей цепи, нужно проверить есть ли напряжение в розетке, где она подключена. Сделать это можно так:
- Подключив заведомо исправный прибор, например, настольную лампу;
- измеряв напряжение с помощью мультиметра (вольтметра);
- проверить наличие фазы с помощью однополюсного пробника – индикаторной отвертки;
Частая причина поломки светодиодной ленты 220 вольт и других бытовых приборов – это выход из строя вилки.
Чтобы проверить вилку и кабель, нужно для начала подергать их из стороны в сторону, если лента начнет моргать или светится – значит кабель где-то переломлен. Решить эту проблему просто – нужно заменить вилку и участок кабеля.
Следующей проверкой станет выпрямитель. В 220В светодиодной полосе все светодиоды соединены в цепочки по 60 штук по одному или парами. Эта цепь подключается к выпрямителю переменного напряжения – диодному мосту.
Еще одна причина, по которой не работает светодиодная лента — диодные мосты иногда пробивает при скачках напряжения. Взгляните на схему диодного моста, с помощью прозвонки или мультиметра вы легко проверите его исправность. Проверяется он также, как и светодиод, подробнее читайте здесь.
Его можно заменить. Для этого предварительно купите в магазине радиодеталей любой диодный мост, рассчитанный на ток не менее 1А.
Если у вас потускнели или перестали гореть отдельные куски – это следствие описанных выше причин. Такая неисправность LED лечится просто: нужно вырезать сегмент по нанесенной разметке. Обычно это отрезки кратные 100 и 50 см и с помощью коннекторов или паяльника, соединить с новыми.
Как сделать блок питания из энергосберегающей лампы
Может показаться, что это дело так называемых радиолюбителей, опытных мастеров работы со схемами, электроприборами.
Но на деле оказывается, что заниматься «оживлением» старой техники может практически любой человек, сталкивающийся в быту с электрическими устройствами. Достаточно работать по плану и иметь схему устройства перед глазами. Мы подготовили наглядную электросхему и поэтапный план работы над блоком из ЭСЛ.
Разбираем лампу
Будьте осторожны, когда разбираете ЭСЛ. Повредив целостность колбы, можно выпустить вредные пары ртути, которые быстро распространяются вокруг. Рекомендуем аккуратно, не спеша поддевать маленькой отверткой в месте шва.
Когда вам открылась схема, соединенная с колбой четырьмя выводами питания, отрежьте их и внимательно рассмотрите состояние элементов. Внешне можно понять, что они вышли из строя, по подгоревшим местам, вздутиям; могут отпаяться концы соединений. После внешнего осмотра необходимо прозвонить электрическую цепь. По опыту радиолюбителей в ЭСЛ часто портятся конденсаторы и резисторы.
Популярные статьи Видео опыты
Запасные элементы берутся из схем других энергосберегающих ламп, отложенных вами для будущего блока питания. После того, как из нескольких схем соберете одну, можно двигаться дальше.
Вам нужно решить, блок питания какой мощности вы хотели бы собрать. Если мощность блока равна мощности энергосберегающей лампочки, то больших изменений не потребуется; если же захотите увеличить мощность блока питания, то нужно добавить вторичную обмотку, выложенную медным проводником.
Подготовительные работы
Итак, мы уже удалили контакты, идущие до колбы. Красным на схеме изображен удаленный нами узел ЭСЛ. На оставшиеся концы в схеме садим перемычку. Для повышения выдаваемой мощности нужно добавить к дросселю (на схеме L5) дополнительную (вторичную) обмотку. Появится резерв мощности блока питания за счет нее.
Помимо этого, добавляем новые детали в схему:
- конденсаторы (на схеме C9, С10)
- мост диодный (VD14-VD17)
Нужное количество витков для вторичной обмотки определяется в несколько этапов:
- Укладывается временная обмотка около десяти витков и соединяется с нагрузочным сопротивлением, имеющим характеристики в пределах 30-ти ватт и более, и собственно самим сопротивлением от 5 до 6 Ом;
- После подключения питания измеряется напряжение на нагрузочном сопротивлении;
- Полученные цифры напряжения делятся на число витков – так узнается, какое напряжение приходит на один виток;
- Расчет нужного количества витков для питания постоянной обмотки и подбор диаметра проводника для вторичной обмотки.
Диаметр вторичной обмотки советуем выбрать 0,5 мм.
Количество нужных витков:
X = Uвых (достигаемое напряжение БП) /Uвит (напряжение одного витка)
Кардинальные преобразования
Однако надёжней сделать импульсный блок питания с нуля, поискав трансформатор с нужными характеристиками в старой электронике. Заводские трансформаторы будут гораздо долговечней самоделки. И не нужно к тому же высчитывать количество витков по формуле, достаточно присоединить паяльником концы обмотки трансформатора к схеме.
Если вы хотите сильно увеличить мощность блока питания, в несколько раз, то нужно выпаять старый дроссель и присоединить новый (на схеме ниже обозначен как TV2). Подсоединяем к блоку два диода, составляющих выходной выпрямитель (на схеме VD14, VD15), заменяем диоды на входном выпрямителе с большей мощностью (на схеме RO) и ставим конденсатор с большей емкостью (на схеме CO). Подбирать конденсатор необходимо в пропорциях 1 Ватт выходной мощности = 1 микрофарад. На схеме изображено сто микрофарад на сто ватт.
Опробовать блок питания можно на лампочке аналогичной мощности. Главное следить за тем, чтобы температура трансформатора нашего блока не превышала 60ºС, а транзисторов 80ºС. Измеряется температура ртутными либо спиртовыми термометрами. Также есть так называемые заводские термопары и термосопротивления. Опытный радиолюбитель всегда имеет такие приспособления под рукой.
Советуем посмотреть видео-инструкцию:
Причины перегорания ленты
Светодиодные лампы известных производителей способны служить на протяжении десятков тысяч часов (30-50 часов). Основная причина выхода из строя светодиодов — недостаточное качество. Не все производители комплектуют изделие надежными лентами нового поколения. Вызвано это стремлением предложить свой товар по возможно более низкой цене.
Такая ситуация диктуется потребностями рынка: потребители зачастую предпочитают дешевую продукцию, не задумываясь о том, что ширпотреб служит гораздо меньше качественного светильника. Даже если дешевая лампа не перегорела и продолжает работать, интенсивность ее свечения очень быстро уменьшается на 30-50 %.
Причем многие модели выпускаются на китайских заводах известными западными производителями. Такая продукция соответствует мировым стандартам качества. А вот изделия чисто китайских производителей далеко не всегда являются приемлемыми по показателям надежности.
Если все же приобретено недорогое изделие, следует ожидать и другие неприятности, в том числе:
- пестрое свечение;
- неравномерность распределения света;
- плохое качество клеящей поверхности.
Однако покупка даже дорогой ленты известного производителя не гарантирует ее длительную работу, если условия эксплуатации не соответствуют нормам
К примеру, далеко не все потребители принимают во внимание силу тока и мощность источника питания. Также многие игнорируют температурный режим, эксплуатируя на улице ленту, предназначенную для помещения
Причиной поломки нередко является неправильная установка. В частности, отсутствие защиты от механических повреждений может привести к нарушению целостности ленты и попаданию влаги вовнутрь. В результате вся лента или ее отдельные фрагменты выходят из строя.
Нарушения при подключении к питанию — еще одна причина неисправности светильника. Лента работает по принципу цепи с параллельными секторами. На ее конце ток, пройдя по всем сегментам, суммируется. Если общий ток большой, дорожки могут перегреться, что приводит к выходу из строя светильника. Чтобы избежать подобной ситуации, рекомендуется разделять слишком протяженные участки ленты на более короткие фрагменты.
Трансформатор из дросселя
Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

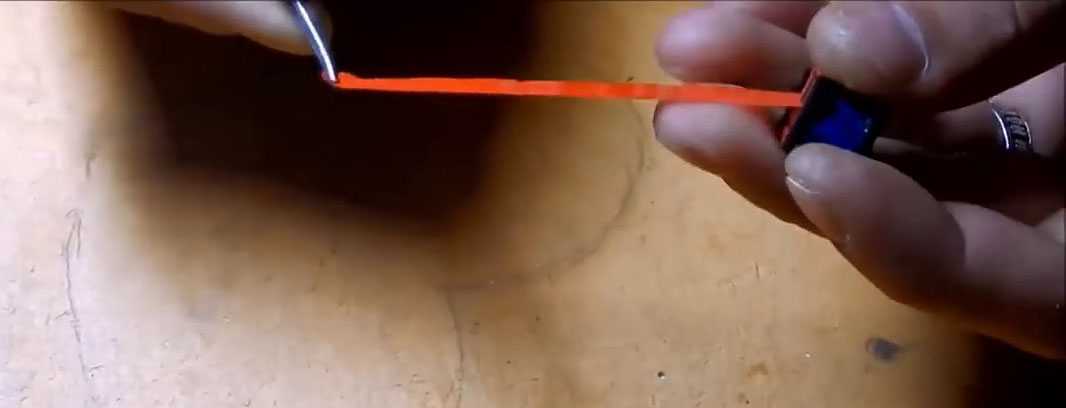

Удаление ленты, стягивающей половинки сердечника
Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

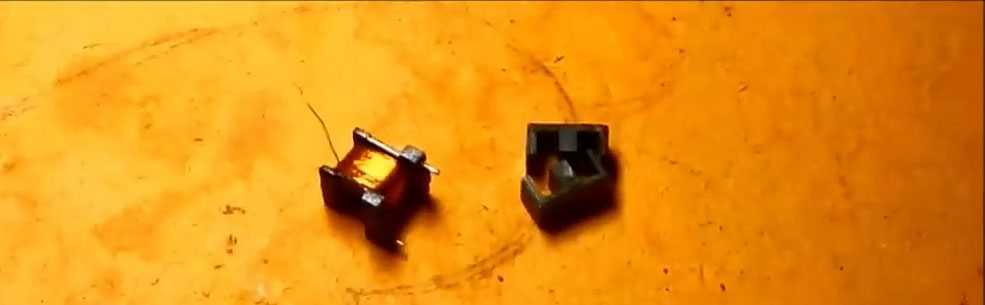

Рассоединяем склеенные половины сердечника
Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.
Разобранный дроссель
Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и драйвер для светодиодов из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.
Замена матрицы прожектора
Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;
Откручиваем винты и извлекаем отражатель;
Отпаиваем и отвинчиваем неисправную матрицу;
Припаиваем новую матрицу и собираем прожектор в обратном порядке.
Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.
При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.
Основные неисправности
Внешне неисправности светодиодных лент выглядят так:
1) не горит совсем;
2) горит тускло;
3) мигает.
Не горит
Если основная неисправность «забыл включить» исключена, то лента может не гореть по следующим причинам:
1) не тот номинал выходного напряжения блока питания;
2) перепутаны сигнальный (фазный) провод и заземляющий;
3) неисправна лента или блок питания.
Номиналы напряжений написаны на корпусе БП и на самой ленте. Сигнальный провод всегда красный, его подключают к плюсу. Заземляющий может быть черным или синим. Неисправность блока питания можно проверить, подключив к его выходу автомобильную лампочку (не галогеновую).
Горит тускло
Здесь тоже могут быть варианты:
1) тускло на всем протяжении;
2) резкое уменьшение интенсивности света к середине или концу.
Если лента горит не так ярко, как вам того хотелось бы, то, возможно, вы выбрали не тот тип. Они могут быть со светодиодами 3 на 2,8 мм или 5 на 5 мм. Также разным может быть количество полупроводников на одном метре: 30, 60, 120, 240
Обращайте внимание на маркировку при покупке
Как вариант причины не той интенсивности света – подключение ленты на 24 вольта к источнику питания с выходом в 12 вольт.
Резкое уменьшение интенсивности свечения по длине говорит о том, что вы подобрали источник питания не той мощности. Обычно в маркировке приборов указывают мощность на один метр длины. Умножьте ее на длину ленты, и вы получите минимально допустимый уровень мощности БП. По канонам электротехники он должен быть не менее чем на 30 процентов больше, чем тот, что требуется для работы потребителя. В идеальном варианте превышение мощности БП над лентой должно быть двойным.
Мигание ленты
Почему моргает светодиодная лента – наиболее сложный вопрос. Сначала надо разобраться с характером мигания.
1. Периодическое равномерное мигание.
2. Хаотическое.
Светодиоды могут мигать с равномерной частотой по нескольким причинам:
1) вышел из строя выпрямительный мост в БП и на ленту подается переменное напряжение;
2) залипли кнопки пульта управления;
3) неисправен контроллер.
Хаотическое моргание – верный признак плохого контакта. Подтяните все болтики-винтики на разъемах. Убедитесь, что контакты механических коннекторов не окислились – это бывает, если в помещении сыро.
Сложный случай – если во время пайки использовался флюс с кислотой. Возможна коррозия контактов и их полный распад.
Также причиной хаотического мигания ленты может быть неправильно проведенный монтаж. Например, вы ее просто приклеили к стене, воспользовавшись липким слоем на тыльной стороне.
Не расслабляйтесь, считая, что этот прибор совсем не греется. У длинных лент с большим количеством полупроводников на поверхности потребляемая мощность может достигать сотен ватт. Если не отводить от них тепло, то могут «поплыть» места пайки светодиодов. Разбалтывание контактов приводит к дальнейшему нагреву. Чтобы этого казуса не произошло, используйте специальные металлические монтажные каналы для светодиодных лент.
Специфические случаи
Чтобы починить светодиодную ленту на 220 вольт безопасно и не сделать ошибок, надо учесть ее отличия. Схемотехнической особенностью светодиодных ламп с напряжением питания 220 В является отсутствие сложного блока питания. Обычно это диодный мост с емкостью на выходе для небольшой стабилизации. Он допускает прямое включение в сеть и легко подвержен колебаниям амплитуды напряжения в ней. Для поддержания напряжения на уровне 220 вольт перед мостом иногда применяется стабилизатор напряжения.
Светодиодная лента
Ток после выпрямительного моста имеет пульсирующий характер с частотой 100 Гц, что ограничивает использование таких лент. Однако простота, возможность регулирования уровня (диммирование) свечения контроллером для многоцветных источников света и цена позволяет им широко применяться в наружной рекламе и подсветке.
Лента подсветки в силиконовой трубке на 220 В
Первая конструктивная особенность таких источников света – минимальный шаг нарезки 1 метр. Она снижает ремонтопригодность подсветки. В случае проблем вырезать из готовой иллюминации 1 метр изделия будем затруднительно. Приходится перемычкой, замыкая по очереди диоды, определять сгоревший элемент. При закорачивании неисправного светодиода, остальные станут гореть. Переставлять перемычку для поиска приходится на ленте находящийся под напряжением 220 В, что может быть опасно.
Вторая особенность – высокий класс электробезопасности и влагозащищенности, не ниже IP 67. Он означает, что силиконовое покрытие или силиконовую трубку, в которой размещена led-лента после впаивания исправного диода восстановить будет сложно. Большой удельный вес и отсутствие клейкой основы требует надежного крепления на фасадах и опорах.
Советы по продлению срока службы
Компании-производители сообщают о сроке эксплуатации светодиодных ламп, достигающем 30-50 тысяч часов. Однако по описанным выше причинам далеко не все лампы доживают до пределов своих эксплуатационных возможностей. Чтобы продлить срок службы светодиодной ленты, рекомендуется придерживаться следующих правил:
- Соблюдать правила установки светильника.
- Не допускать эксплуатации ленты при слишком высокой влажности или в условиях критических температур.
В отличие от указанных выше факторов, защита от механических повреждений — более сложная задача, ввиду непредсказуемости подобных событий. А вот покупки дешевой продукции китайского производства можно избежать вполне осознанно. Качественная светодиодная лента прослужит в течение многих лет.
