Подбор сечения кабеля для подключения светодиодной ленты
Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты (СДЛ)
Поэтому данному расчету следует выделить особое внимание
Рис. 1. Кабель.
Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.
Пример расчёта сечения кабеля
Например, подключаем светодиодную ленту суммарной мощностью P = 60 Вт, постоянное напряжение 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5 А. Если выбрать сечение жилы провода по таблице 1, которая составлена для переменного напряжения 220 В, то сечение провода будет S = 0,5 мм².
Таблица 1. Для подбора сечения кабеля для медного кабеля при напряжении 220 и 380 В.
Теперь подсчитаем потери напряжения на двухжильном кабеле по формуле (1):
Uk = ((ρ × 2 × L) / S) × I, (1)
где ρ — удельное сопротивление провода , для медного провода оно равно 0,0175. В результате расчета получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В (рис. 2) вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.
Рис 2. 9,9 Вольт.
Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы (2) и (3):
S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)
S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)
То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 = 2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58. Блок питания обычно имеют подстроечный резистор (рис. 3), который позволяет отрегулировать напряжение до 12,42 В. Тогда на светодиодной ленте будут положенные 12 В. На БП производители обычно выставляют напряжение 12,5 В, по всей видимости, уже предполагая, что будут какие-то разумные потери.
Рис. 3. Подстрочный резистор у блока питания.
Обращаем внимание, что сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В. Так, для нашего примера, если бы мы использовали ленту на 24В той же мощности 60 Вт, ток был бы 2,5 А, тогда по формуле (2) требуемое сечение кабеля 1,25 мм²
Для систем с большой мощностью рекомендуем использовать светодиодные ленты на 24 В.
Заключительные рекомендации
Используйте вышеуказанные формулы (2) и (3) для расчета сечения кабеля, поскольку из-за неправильного выбора сечения можно потерять заметную часть светового потока. Проверяйте напряжение на концах кабеля перед подключением ленты. Лучше использовать кабель хорошего качества, соответствующий ГОСТу. Некоторые производители могут использовать медь с большим числом примесей, тогда удельное сопротивление ρ будет больше и, соответственно, потери напряжения будут еще больше, чем теоретически рассчитано выше.
По материалам статьи «Как выбирать светодиодные ленты для создания декоративной подсветки интерьера» N1, 2017 led-e.ru
Автор статьи Сергеев П. А. сотрудник компании СветоЯр.
Как определить полярность светодиода
Полярность светодиода можно определить тремя способами:
- У традиционного светодиода, длинная ножка (анод) является ПЛЮСом. А короткая (катод) соответственно МИНУСом. На пластиковом основании (головке) светодиода есть срез, он обозначает расположение катода или минуса.
- Присмотритесь внутрь светика. Контакт в виде флажка — минус. Тонкий контакт — плюс.
- Используйте мультиметр. Установите центральный переключатель в режим «прозвонки». Щупами прикоснитесь к контактам проверяемого светодиода. Если светодиод засветится — тогда красный щуп прижат к плюсу светодиода а черный, соответственно к минусу.
N.B. Хотя на практике последний способ иногда не подтверждается.
Номинальное напряжение для большинства светодиодов 2,2 — 3 вольта. Светодиодные ленты и модули, которые работают от 12 и более вольт, уже содержат в схеме резисторы.
- https://ledjournal.info/shemy/podklyuchenie-svetodioda.html
- https://le-diod.ru/podklyuchenie-ustanovka/podklyuchenie-svetodiodov/
- https://svetilnik.info/bez-rubriki/kak-pravilno-podklyuchit-svetodiod.html
- https://lampagid.ru/vidy/svetodiody/podklyuchenie-k-220-v
- https://svetosmotr.ru/kak-podklyuchit-svetodiodnuyu-lentu-v-avto/
- https://ledno.ru/svetodiody/podklyuchenie-svetodiodov.html
- https://elektronchic.ru/domashnij-elektrik/podklyuchenie-svetodioda.html
- https://silatoka.net/kak-podklyuchit-svetodiod
- https://electrohobby.ru/kak-podkl-svetdiod-220-hgt.html
Какие бывают светодиоды
Во-первых, светодиоды можно разделить по цветам: красный, желтый, зеленый, голубой, фиолетовый, белый. Большинство современных светодиодов выполнено из бесцветного прозрачного пластика, поэтому невозможно определить цвет светодиода не включив его.
Во-вторых, светодиоды можно разделить по номинальному току потребления. Широко распространены модели с током потребления 10 миллиампер (мА) и 20 мА. Следует помнить, что светодиод не в состоянии контролировать потребляемый ток. Именно поэтому мы вынуждены использовать ограничительные резисторы.
В-третьих, светодиоды можно разделить по такому параметру, как падение напряжения в открытом состоянии при номинальном токе. Несмотря на то, что про этот параметр нередко забывают — его влияние весьма и весьма значительно. Благодаря этому параметру иногда можно избавиться от ограничительного резистора.
Подключаем светодиод к компьютеру
Светодиод(ы) можно подключить к компьютеру разными способами.
Для подключения светодиодов в качестве простого освещения удобно использовать разъемы блока питания, выдающие 5 и 12 вольт. Для подключения светодиодов в качестве светомузыки удобно использовать LPT порт компьютера.
Правила подключения
Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.
- Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
- Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
- Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
- Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
- Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
- Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.
Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.
Источники питания
Чтобы подключить сверхяркие светодиоды к постоянному стабилизированному напряжению необходимо использовать токоограничивающий резистор. При мощности потребления энергии более 10W его использовать не рационально.
Самые распространённые имеют мощность:
- 0,5W в корпусе SMD;
- 1W, 3W, 5W в корпусе Эмиттер, круглый с ножками;
- квадратные COB диоды от 5W, 10W.
- 1,5V – пальчиковые батарейки;
- 3,7V – литиевые аккумуляторы от телефонов;
- 5 Вольт — это USB зарядные устройства для смартфоном и планшетов;
- 9V – батарейка Крона;
- 12 вольт – бортовая сеть автомобиля, блоки питания от бытовой электроники;
- 19V – блоки питания от ноутбуков, хорошо стабилизированы, и выдают до 90W.
Модуль стабилизатора за 100 руб
Для снижения количества вольт с источника питания нужен стабилизатор с возможностью регулировки. Обычно покупаю их на Aliexpress в средне по 2$ за модели на 2 Ампера, и 5$ за мощный модуль на 5 Ампер. В России на них цена слишком высокая, лучше купить заранее, но в 2-3 раза больше.
Сколько диодов можно подключить к сети с напряжением 12 В
Возникает вопрос, сколько светодиодов можно включить в такую схему, чтобы мощность не тратилась на тепло. На самом деле много. Из какого-то количества диодов создаются последовательные цепочки, которые подключаются к одному гасящему вольтаж элементу.
Для расчета сопротивления используется формула: R=(Uпит. – nUд)/Iд, где n- количество ламп.
Для подключения к аккумулятору в авто целесообразно использовать цепочки из 3-х элементов (или количества, кратного трем: 6, 9, 12). На трех диодах вольтаж упадет на 10,5 В (в среднем), резистору достанется 1,5 В.
Чтобы подключить 4 элемента, их нужно сгруппировать по парам, каждую из них запитать через резистор и соединить параллельно.
Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель
Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.
Читать также: Самодельная ленточная пила своими руками чертежи
В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.
После того, как нашли место соединения, проделываем следующее:
- Нулевые провода остаются соединенными между собой, их трогать не нужно.
- Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
- Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
- Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.
Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Проблемы при подключении
Принципиальная схема подключения светодиодов.
Принципиальная схема подключения светодиодов:
- Не использовать токоограничивающий резистор. Поскольку через светодиод будет проходить слишком большой ток, он вскоре выйдет из строя.
- Последовательное включение без резистора. Даже если вам кажется, что запитать четыре 3-вольтовых резистора к 12-вольтовой сети – это хорошая идея, вы заблуждаетесь. Из-за слабого контроля силы тока элементы быстро разрушаются.
- Использование одного резистора при параллельном подключении диодов. Из-за отличий в характеристиках диоды будут светить с разной интенсивностью. Увеличивается скорость разрушения.
Маркировка изделий
Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.
| Номер обозначения в маркировке (цифры или буквы) | Обозначение | Расшифровка |
| 1 – тип источника света | LED | Светодиод |
| 2 — оттенок свечения | R | Красный |
| G | Зеленый | |
| B | Синий (голубой) | |
| RGB | Цветной | |
| CW | Белый (ярко-белый) | |
| 3 – тип выводов у чипа | SMD | Чип без выводов, монтируется непосредственно на печатную плату |
| 4 – геометрические размеры корпуса диода | 2835, 5050, | Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм |
| 5 – число диодов на 1 погонный метр ленты | 30…240 | Указывается в штуках |
| 6, 7, 8 | IP20…IP68 | Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается |
Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.
Степени защиты светодиодной ленты
Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.

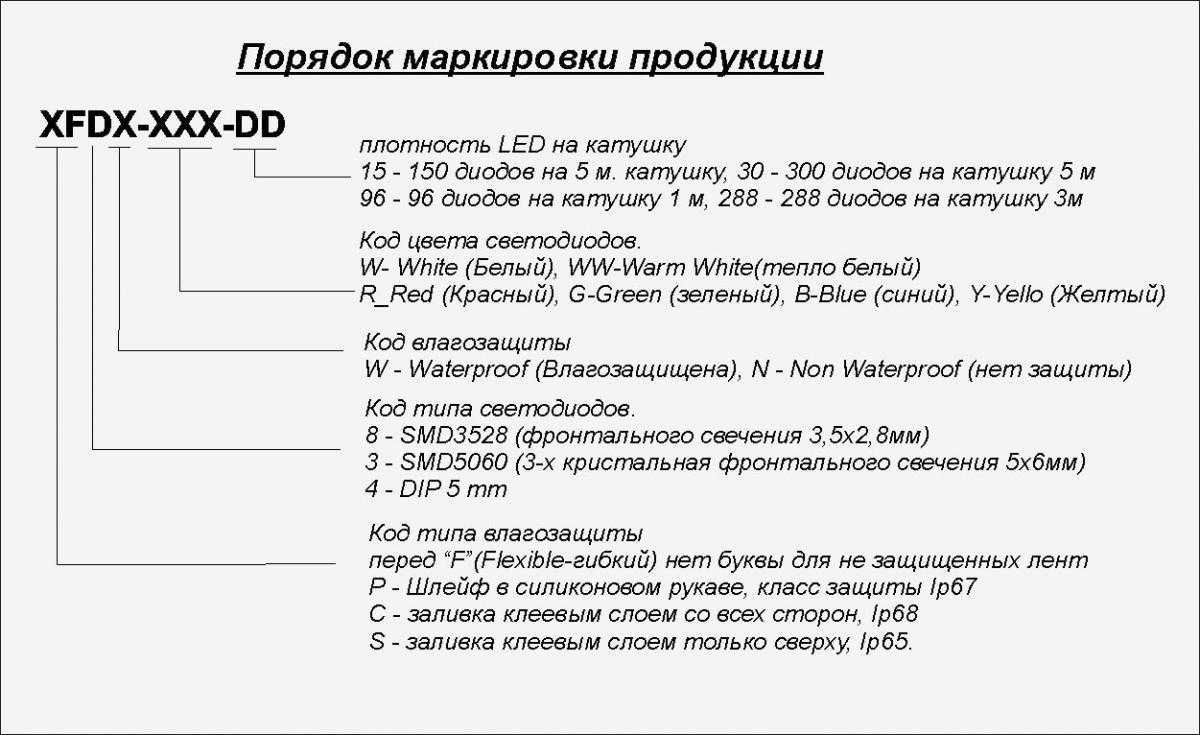

Есть и другие типы маркировки.
Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.
От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.
При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.
Ну очень простой инвертор 12В/220В
Сегодня мы рассмотрим, как сделать инвертор своими руками. Здесь нет никакой сложной электроники, набор компонентов очень маленький, а схема понятная любому новичку. Всего-то вам понадобится соединить несколько резисторов, транзисторов и трансформатор. Заинтриговал? Тогда переходим к изучению инструкции!
Список материалов:
– трансформатор 12-0-12В на 5А; – аккумулятор на 12В; – два алюминиевых радиатора; – два транзистора TIP3055; – два резистора 100 Ом/10 Ватт; – два резистора 15 Ом/10 Ватт; – провода; – фанера, ламинат (или прочее для изготовления корпуса); – розетка; – термопаста; – пластиковые стяжки; – винтики с гайками и пр.
Процесс изготовления инвертора:
Шаг первый. Ознакомьтесь со схемой
Ознакомьтесь со схемой подключения всех элементов. Есть как электронная подробная схема, так и простая, интуитивно понятная, куда и какие провода подключать.
Шаг седьмой. Дальнейшее подключение
Берем еще один кусок провода, у автора он розового цвета. Припаяйте его к центральному контакту трансформатора, через него на трансформатор будет подаваться плюс от аккумулятора.
Еще вам понадобится кусок белого провода, это будет минус от аккумулятора, его нужно припаять желтому проводу, то есть перемычке, установленной ранее.
Корпус можно собирать, для этих целей автор использовал горячий клей. Что касается верхней крышки, то в ней нужно вырезать посадочное место под розетку. У автора материал мягкий, он вырезает окно с помощью канцелярского ножа. Если окно подходящего размера, розетка должна зафиксироваться надежно. С обратной стороны ее можно дополнительно укрепить горячим клеем или эпоксидкой.
Пришло время установить крышку, ее крепим на саморезах, чтобы иметь доступ к внутренностям инвертора.
Инвертор готов, можно проверять! Лампочки горят без труда, а что будет с более серьезной электроникой? Автор пробует запитать от своего детища сетевой маршрутизатор и он работает без проблем! Теперь вы не останетесь без WI-FI, даже если выключат свет.
На этом все, удачи и берегите себя! Не забывайте при сборке, что генерируется напряжение 220В, а это опасно для жизни!
Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)
Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.
Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)
Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле. 14,5-3,3= 11,2 вольта. То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод. Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.
Мощность резистора рассчитывается по формуле P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.
Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)
По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.
Так как ток в цепи не изменился, то мощность резистора остается без изменений.
Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)
И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.
Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена. Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.
Как подключить мощный светодиод?
Для работоспособности мощных светоизлучающих диодов, так же, как и простых нам потребуется источник питания. Однако в отличии от предыдущего варианта, он должен быть на порядок мощней.
Чтобы засветить мощный светодиод номиналом 1W, источник питания должен выдерживать не менее 350 мА нагрузки. Если номинал 5W, то источник питания постоянного тока должен выдержать нагрузку тока не менее 1,4А.
Для корректной работы мощного светодиода обязательно необходимо использовать интегральный стабилизатор напряжения типа LM, который защищает его от скачков напряжения.
Если необходимо подключить не один, а несколько мощных LED, рекомендуем ознакомиться с правилами последовательного и параллельного подключения, которые были описаны выше.
Последовательное подключение светодиодов
При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:
В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.
Падение напряжения – это уровень напряжения, которое светоизлучающий диод преобразует в световую энергию (свечение).
Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.
После несложных расчетов, мы видим, что не сможем включить в схему последовательного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).
Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.
Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.
- Недостатки последовательного подключения:
- При выходе из строя хотя бы одного элемента, не рабочей становится вся схема.
- Для питания большого количества led нужен источник с высоким напряжением.
Подключение светодиодов к 12 В по простой схеме
Вопрос не содержал никаких толковых объяснений, поэтому пришлось не много додумать его. По моему мнению схема подключения светодиодов к 12 В выглядит следующим образом: два резистора используются для деления напряжения, причем светодиоды подключаются параллельно к точке соединения двух резисторов.
Данная схема не подходит для наших целей, деления в пропорции 1 к 4 не будет.
Нам необходимо либо использовать три светодиода, соединенных последовательно с одним резистором, или если Вы все-таки желаете параллельное соединение, то резистор необходимо устанавливать у каждого LED.
В моем случае я бы взял сопротивление по 20 мА. Это самое оптимальное решение. А вообще, резисторы подбирать нужно от конкретного типа светодиодов.
Способы подключения светодиодов к ИП на 12 вольт
Чтобы подключить светодиод к 12 вольтам, если его напряжение всего 3В, придется компенсировать излишки в размере 9 Вольт через резистор или стабилитрон (что неэффективно), либо подключать лед лампы последовательно по три штуки сразу.
Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.
Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.
Светодиоды на 12 В подключают только через стабилизатор
Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED
Подключение сверхярких и мощных led к 12 В
В мощных и сверхярких светодиодах при свечении напряжение снижается на 3,5 вольт, среднее потребление тока 350 мА, мощность от 1 W. Автомобильный аккумулятор не подходит для прямого подключения такого источника света. Самый простой выход из ситуации – последовательно подключить к цепочке сопротивление, гасящее вольтаж. Это значит, что требуется расчет его параметров.
Сопротивление: R=(Uпит. – Uд)/Iд.
Мощность сопротивления: P=I2*R
Если купить деталь с полученной мощностью трудно, необходимо выбрать детали, дающие нужные показатели при параллельном подключении.
