Схемы подключения светодиодной ленты

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

не требуют использования блока питания;
способны обеспечивать световое оформление участков большой длины;
относительно недороги и доступны;
демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений

Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Как подключить ленту 12В/24В к блоку питания

Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).

Внимание! Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.

Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-»

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.

Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка: На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это необходимо для равномерного распределения напряжения питания.

Заземление

Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты производится подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.

Подключение таких блоков производится при помощи электроклемм или электроколодок.

Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
Подключение блока питания производится при выключенном напряжении электросети 220В.
Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

Уверены, после такой пошаговой инструкции у вас все получится!

Источник

Преимущества светодиодных лент в авто

Даже не говоря за то, что они экономичные и долговечные, стоит вспомнить еще ряд прекрасных преимуществ. Ведь они считаются универсальными, их можно установить в любое место в авто, часто мы слышим вопрос: как подключить светодиодную ленту в машине к габаритам, и готовы дать в этой статье ответ. Такую ленту можно установить даже в самом сложном месте, главное правило тут одно – дотянуть провода. Узнайте о том, как сделать подсветку в шкафу светодиодной лентой.

Чаще всего в авто такие ленты устанавливают в качестве освещения ног, светодиоды в салон авто лучше не ставить, лента может с легкостью слепить глаза и отвлекать от дороги. Снаружи подсвечивается диски, багажник, номерные знаки и т.д. В основном все зависит только от вашей фантазии и желания, что-то начинать делать.

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
паяльник с флюсом и припоем;
пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

тумблер;
светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Схемы подключения светодиодной ленты на 220В

Использование полупроводников для освещения дома или квартиры имеет массу преимуществ, но есть у нее и недостатки. Взять к примеру такое изделие, как светодиодная лента 220В, подключение которой к стандартному сетевому напряжению напрямую невозможно. Сам осветитель собран на плате, рассчитанной на 12В, поэтому необходимо использовать понижающее устройство – трансформатор или блок питания.

Как устроен светодиод?

Прежде чем хвататься за провода и вилки, пытаясь своими руками соорудить схему освещения, включить в нее датчик движения для дома и прочие элементы, нужно понять, что собой представляют ее ключевые элементы. Какой их принцип действия и как правильно подключить светодиодную ленту. Любой светодиод – это полупроводниковый прибор (несмотря на малые размеры), который активно используется в электронике, как один из элементов микросхем различных устройств.

Если через него пропустить электрический ток в прямом направлении (положительный потенциал сохраняется на стороне анода), то будет наблюдаться оптическое излучение. Если напряжение подать из обратной стороны (потенциал на катод), то в связи со свойствами полупроводников сопротивление будет значительно выше тока, то есть можно условно принять его равным нулю. Именно поэтому любая инструкция подключения светодиодной ленты настаивает соблюдать полярность (иначе никакого света не будет).

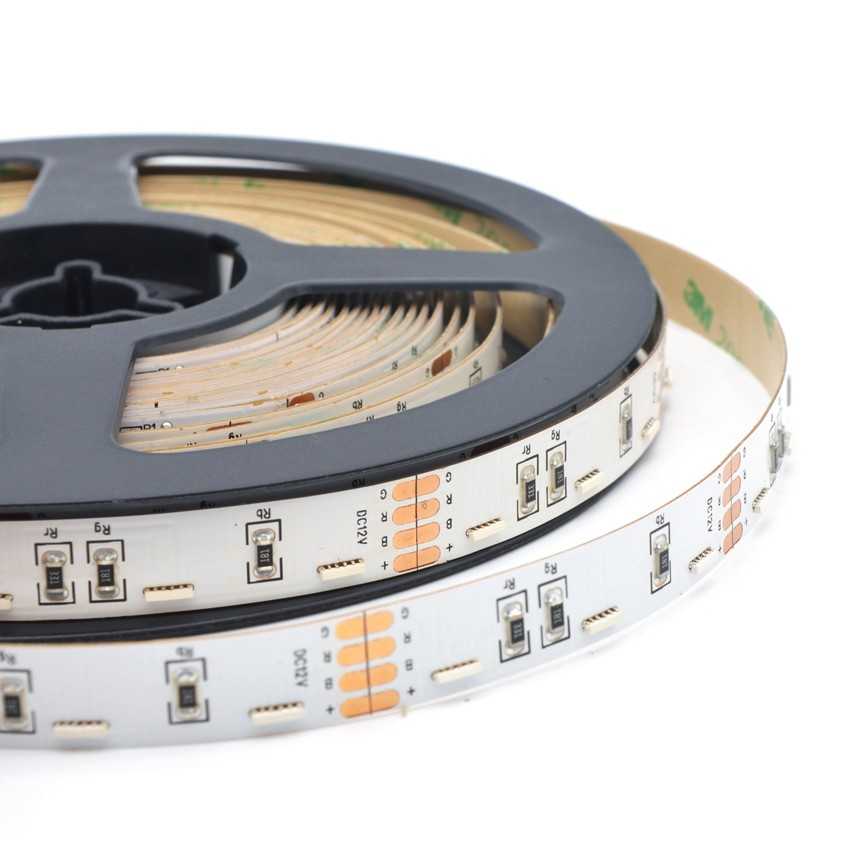

Количество контактов на стандартной 12В ленте может составлять 2 или 4. Первая комбинация характерна для традиционной одноцветной ленты, вторая – для RGB-ленты, которая может менять цвет свечения за счет комбинации красного, зеленого и синего диодов. Для нее выделяется по контакту на каждый цветовой канал и дополнительно на общую цепь питания.

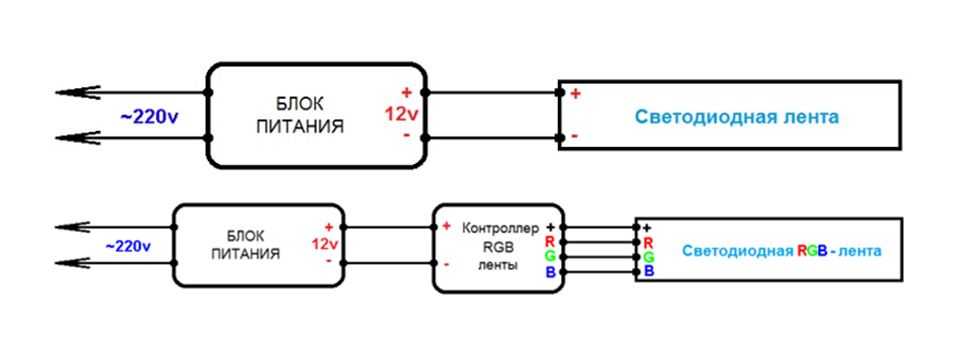

Варианты подключения через трансформатор к 220 В

Главной причиной того, почему нельзя напрямую организовать подключение светодиодной ленты к общей сети 220V является высокий ток, который при этом проходит через них. Как результат, можно получить местный перегрев и выход из строя полупроводниковых элементов.

Подробнее о расчетах мощности светодиодных лент можно прочитать здесь.

Схемы, приведенные выше, являются базовыми и применимы для лент стандартных пятиметровых лент (или короче) дома, при включении в цепь датчика движения или без него. При необходимости включить в сеть 220 Вольт более 5 м осветителя переходят к параллельному соединению. Последовательное не используется по причине чрезмерного падения напряжения по длине. Здесь возможны два варианта:

Питание параллельных участков осветителя от одного блока. Разветвление цепи происходит между трансформатором и лентами. Мощность его должна быть выше, с учетом общей длины осветителя,
Питание от двух отдельных блоков 12/24 В. Здесь нужно использовать компактные трансформаторы, объединение/разветвление цепей которых перед блоками со стороны сети 220V.

Для подключения светодиодной ленты RGB придется включить в цепь контроллер, а при двухблочной схеме – дополнительный усилитель, на который подключается параллельная лента.

Вариант подключения напрямую к 220В

Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.

Для этого нужно разделить цельную ленту на отдельные минимальные отрезки

Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–»

Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.

Вопросы и ответы

Можно ли подключить к 1 блоку питания(трансформатору) более 5 метров ленты?

Да можно, но в таком случае необходимо подключить ленту параллельно, т.е. каждый отрезок ленты подключается к блоку питания (трансформатору) через провод. Соединять ленту друг с другом в отрезки более 5 метров НЕ РЕКОМЕНДУЕТСЯ!

Как подобрать блок питания(трансформатор)?

Для того, чтобы подобрать блок питания, нужно знать потребляемую мощность ленты. После этого мы потребляемую мощность умножаем на суммарную длину ленты, которую нужно подключить и прибавляем 10%. 10% – это необходимый запас мощности блока питания(трансформатора), чтобы он работал корректно и долго.Подробнее в статье “Блоки питания (драйверы) для светодиодной продукции”.

Можно ли установить в сухом помещении ленту в силиконовом покрытии?

Размещать ленту с силиконовом покрытием в сухом помещении можно, но нежелательно, т.к. срок службы сократится: в тёплом и сухом помещении ухудшается теплообмен. Взамен можно порекомендовать продуктовую линейку светодиодных лент с нанопокрытием IP 67.Также желательно воздержаться от влажной уборки самой ленты, так она прослужит Вам гораздо дольше.

Можно ли использовать ленту на улице и во влажных помещениях?

Да, можно: для этого необходимо выбрать влагозащищенную ленту со степенью защиты например IP 44, IP 65, IP 67 и подобрать соответствующие по уровню влагозащиты блок питания, к примеру, с уровнем защиты IP 67.

Можно ли клеить светодиодную ленту на пластик и дерево?

Да, потому что светодиодная лента имеет МИНИМАЛЬНЫЙ уровень нагрева по сравнению со всеми остальными источниками света и держится на уровне 40-50 градусов.

Можно ли резать ленту в любом месте?

Светодиодную ленту можно резать только в специально отмеченных местах, которые находятся через каждые 3 светодиода. Если ленту отрезать в другом месте, то этот ее отрезок перестанет работать т.к. будет нарушена цепь.

Почему не подходят более дешевые блоки ( трансформаторы ) для галогеновых ламп?

Потому что блок питания ( трансформатор ) для галогеновых ламп имеет на выходе переменный ток, в то время как светодиодная лента работает только от постоянного тока.

Что делать, если при подключении лента не горит?

Если при подключении лента не горит, то в первую очередь нужно проверить правильно ли соблюдена полярность при подключении ленты к блоку. Провод, который имеет обозначение «-» минус, который чаще всего синего или черного цвета, должен быть подключен к разъему на блоке с соответствующей маркировкой «-» минус. Соответственно провод с обозначением «+» плюс, должен быть подключен к разъему с маркировкой «+» плюс. Если после этого лента не работает, то нужно убедиться подключен ли блок к сети и горит ли на нем индикатор питания, который свидетельствует о исправности блока питания.

Какие провода лучше использовать для подключения ленты?

Для подключения ленты рекомендуется двужильный провод ШВВП 0.5 мм толщиной. Если длинна провода больше 10м, то рекомендуется увеличить сечение.

Если я хочу подсветить лентой рабочую поверхность кухни, что мне для этого нужно?

Для того, чтобы подсветить рабочую поверхность кухни нужна светодиодная лента с типом диодов 5050 60led, 2835 120led и 5630 60led, именно эти ленты дают яркость достаточную, чтобы вам было комфортно. Так же вам понадобится профиль, который даст ленте защиту от влаги, механических повреждений и увеличит срок службы за счет лучшего охлаждения и придаст более эстетичный вид. Так же понадобиться блок питания соответствующий по мощности длине ленты и провода для соединения.

Можно ли соединить всю ленту друг с другом?

Соединять ленту друг с другом в отрезки более 5 м не рекомендуется. При таком соединении первые метры ленты получают нагрузку сверх того, на что рассчитана лента и следовательно лента будет выходить из строя раньше, чем заявлено в сроках эксплуатации. Последние же метры будут получать недостаточно тока и их яркость будет слабее к концу общего отрезка.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

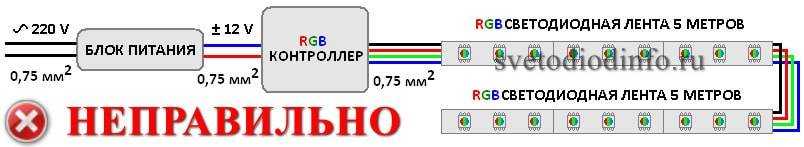

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

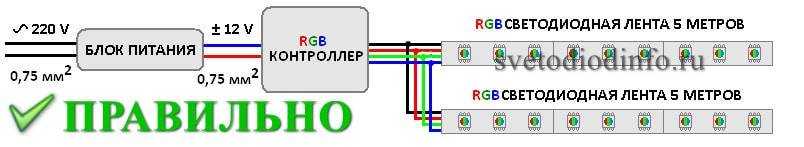

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

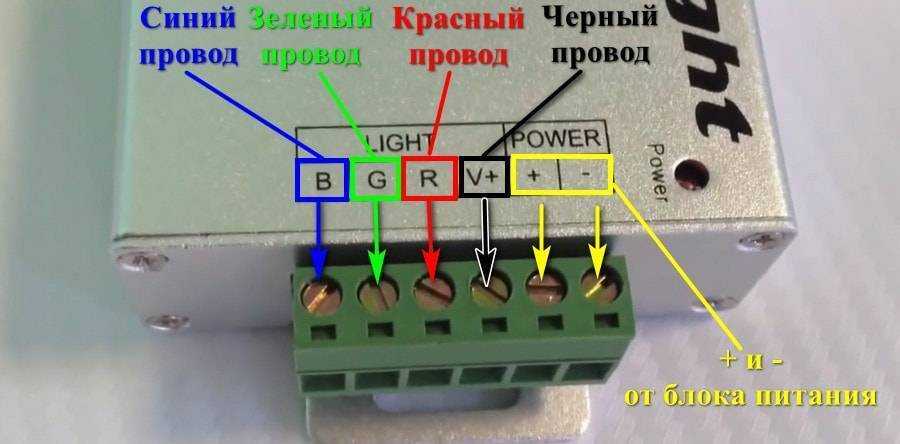

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

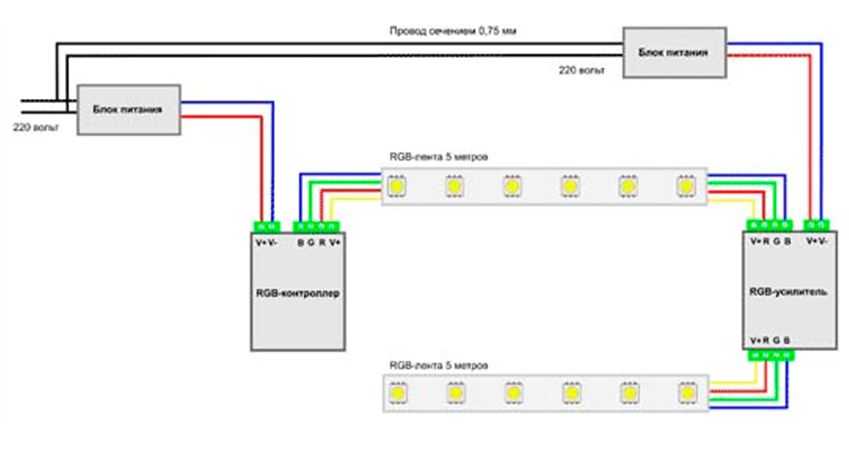

Схема подключения усилителя с 2 блоками питания
