Arduino и адресная светодиодная лента ws2812b

Ардуино и адресная светодиодная лента

Этот проект — простой способ начать работу, но идеи, которые он охватывает, могут быть расширены для действительно эффектного освещения. С помощью всего лишь нескольких компонентов вы можете создать свой собственный восход солнца. Если у вас есть стартовый комплект с Arduino, вы можете использовать любую кнопку или датчик для запуска светодиодов при входе в комнату, например:

Теперь, когда мы рассмотрели схему с обычной светодиодной лентой, перейдем к адресным светодиодным лентам SPI RGB лента.

Ремонт системы освещения светодиодной RGB лентой

Светодиодная лента Ардуино — Яркие идеи.

Эти ленты требуют меньшего количества компонентов для запуска, и есть некоторая свобода в отношении именно того, какие значения компонентов вы можете использовать. Конденсатор в этой цепи гарантирует, что светодиоды 5v получают постоянный источник питания. Резистор становится гарантом того, что сигнал данных, полученный от Arduino, не загружен всяческими помехами.

Вам понадобится:

● Светодиодная лента 5v WS2811/12/12B; Все три модели имеют встроенные микросхемы и работают одинаково.

● 1 x Arduino Uno или аналогичная совместимая плата;

● 1 x резистор 220-440 Ом;

● 1 x конденсатор microFarad 100-1000 (все, что между этими двумя значениями, отлично подойдет);

● Макет и монтажные провода;

● Блок питания 5 В.

Настройте схему, как показано на рисунке:

Arduino для начинающих. Урок 1. Мигающий светодиод

Обратите внимание, что конденсатор должен быть правильной ориентации. Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора

На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно

Вы можете понять, какая сторона прикрепляется к рейке земля, ища знак минуса (-) на корпусе конденсатора. На этот раз мы задействуем Arduino, используя источник питания 5 В. Это позволит устройству работать автономно.

Во-первых, убедитесь, что ваша плата может работать с 5 В, прежде чем присоединить ее к источнику питания. Почти все платы работают на 5V через USB-порт, но штыри питания на некоторых могут иногда пропускать регуляторы напряжения и превращать их в поджаренные тосты.

Кроме того, рекомендуется убедиться, что несколько отдельных источников питания не подключены к Arduino — отсоединяйте USB-кабель всякий раз, когда используете внешний источник питания.

Светодиодная лента Ардуино — Бегущий огонь или световая волна

Чтобы безопасно запрограммировать нашу плату, отсоедините линию VIN от линии электропередач. Вы подключите ее позже обратно.

Присоедините свой Arduino к компьютеру и откройте Arduino IDE. Убедитесь, что у вас правильный номер платы и порта, выбранный в меню «Сервис»> «Сервис и инструменты»> «Порт».

Мы будем использовать библиотеку FastLED для тестирования нашей установки. Вы можете добавить библиотеку, нажав на Эскиз> Включить библиотеку> Управление библиотеками и поиск FastLED. Нажмите «Установить», и библиотека будет добавлена в среду IDE.

В разделе «Файл»> «Примеры»> «FastLED» выберите эскиз DemoReel100. В этом эскизе задействованы различные эффекты, которые можно сделать с помощью светодиодных полос WS2812, и невероятно легко настроить.

Все, что вам нужно изменить, — это переменная DATA_PIN, чтобы она соответствовала значку 13 и переменной NUM_LEDS для определения количества светодиодов, находящихся в полосе, которую вы используете. В этом случае я применяю только небольшую линию из 10 светодиодов, вырезанных из более длинной полосы.

Используйте большее количество для красивейшего светового шоу!

Наконец, подключите VIN Arduino к линии электропередач и наслаждайтесь представлением.

Светодиодная лента Ардуино — Безграничные возможности

Учиться работать со светодиодными лентами — хороший способ познакомиться с базовым программированием на Arduino, но лучший способ учиться — изменять коды. Побалуйтесь с приведенным выше кодом и посмотрите, что вы можете сделать! Если все это слишком сложно для вас, подумайте о проектах Arduino для начинающих.

Адресная светодиодная лента – это украшение любого проекта Arduino. С ее помощью вы можете создавать светомузыку, умную подсветку для телевизора, бегущие строки и другие проекты, в которых требуется отобразить информацию на широком экране. Благодаря встроенным контроллерам, вы можете управлять каждым из светодиодов ленты в отдельности, управляя ими как пикселями на экране. В этой статье мы разберемся, как работает адресная светодиодная лента, как ее подключить к Ардуино и какие библиотеки лучше использовать для управления.

Адресные светодиодные ленты

Светодиодная лента – это набор связанных светодиодов, на которые может одновременно подаваться напряжение питания. Обычные ленты хорошо всем знакомы, они используются сегодня повсюду. В адресной светодиодной ленте так же используются светодиоды, но светоизлучающий диод может управляться отдельно и независимо от других. Таким образом, адресные ленты можно использовать для более интеллектуального управления световым потоком на отдельных участках ленты, включая или выключая подсветку в нужное время и в нужном месте.

Адресная светодиодная лента WS2811

Сегодня наибольшей популярностью пользуются разноцветные светодиодные ленты RGB-формата, позволяющие получать множество цветов. Благодаря конструкции есть возможность управления цветом каждого светодиода, что позволяет создавать оригинальные световые эффекты. Главное отличие адресной светодиодной ленты от обычной RGB ленты – это наличие специальных контроллеров (конструктивно выполненных в виде микросхем) возле каждого светодиода, что и дает возможность индивидуальной адресации и регулирования каждого оттенка.

Как правило,л ента содержит 3-4 контакта для подключения. Два вывода используются для питания – 5 Вольт и земля, остальные один или два – логический, для управления свечением.

Управление умной лентой производится по цифровому протоколу. Это значит, что без управляющего контроллера управлять устройством нельзя. Кстати, при прикосновении к цифровому входу может загореться несколько диодов – это связано с тем, что появляются помехи, которые контроллер принимает за команды.

Самыми популярными адресными светодиодными лентами являются устройства на чипах WS2812b и WS2811. В первом случае чип находится прямо внутри светодиода, то есть один прибор управляет свечением одного излучающего диода. Питание ленты составляет 5 вольт. Во втором случае чип помещается отдельно, и к нему подключаются 3 диода. Мощность – 12 вольт.

Протокол

Теперь, когда мы разобрались, как подключить нашу ленту к Arduino, нам надо понять, как ею управлять, для этого в даташите есть описание протокола, который мы сейчас и рассмотрим. Каждый светодиод WS2812B имеет один вход (DIN) и один выход (DO). Выход каждого светодиода подключается ко входу следующего. Подавать сигналы же надо на вход самого первого светодиода, таким образом, он запустит цепь, и данные будут поступать от первого ко второму, от второго к третьему и т. д. Команды светодиодам передаются пачками по 24 бита (3 байта, один байт на каждый цвет, первым передается байт для зеленого, потом для красного, и заканчивает байт для синего светодиода.

Вывеска из светодиодной ленты.

Порядок бит – от старшего к младшему). Перед каждой пачкой идет пауза в 50 мкс. Пауза больше 100 мкс воспринимается как окончание передачи. Все биты, будь то 0 или 1, имеют фиксированное время 1.25 мкс. Бит 1 кодируется импульсом в 0.8 мкс, после чего идет пауза в 0.45 мкс. Бит 0 кодируется импульсом в 0.4 мкс, после чего идет пауза в 0.85 мкс. Собственно, наглядная диаграмма на фото ниже. Так же допускаются небольшие погрешности в 0-150 нс на каждый фронт. Ну и следует учесть, что подобное необходимо повторить для каждого светодиода на ленте, после чего сделать паузу минимум в 100 мкс. Потом можно повторить передачу.

Глядя на все эти цифры, становится ясно, что сделать все это, используя стандартные функции digitalWrite, delay и тому подобные – попросту невозможно, ввиду их долгой работы и неточности. Реализовать подобный протокол можно только использовав специальные библиотеки вроде CyberLib или написав собственную на чистом Си или, того хуже для нынешнего программиста, на Ассемблере. Но не все так плохо, как кажется. Светодиоды WS2812B довольно таки популярны в Arduino сообществе, а это значит, что нам не придётся вдаваться в такие сложности, и достаточно выбрать одно из понравившихся решений.

Отличие лент ws2812, ws2812b, ws2811

Наиболее распространенные модели со встроенными микросхемами имеют маркировку WS2812 или WS2812b. С внешними – WS2811.

Чем модель ws2812 отличается
от ws2812b? Первые имеют 6
контактов (PIN) для управления, а вторые, с буковкой “b” –
всего четыре.

На 2812 питание светодиода и чипа разнесены. У 2812b питание
интегрированного драйвера и светодиода вынесено на один PIN (VDD).

А в чем главные отличия между ws2812b и ws2811?

ws2812b – работает от 5v

ws2811 – питание 12v (в 2015г прекращен выпуск последних моделей на 5в)

WS2812 управляет кластерами по одному
диоду, WS2811 управляет тремя светодиодами
одновременно.

Существенным недостатком диодов ws2812 является
то, что если в цепочке сгорит хотя бы один из них, то все дальнейшие
светодиоды, стоящие после него, тут же перестают работать.

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

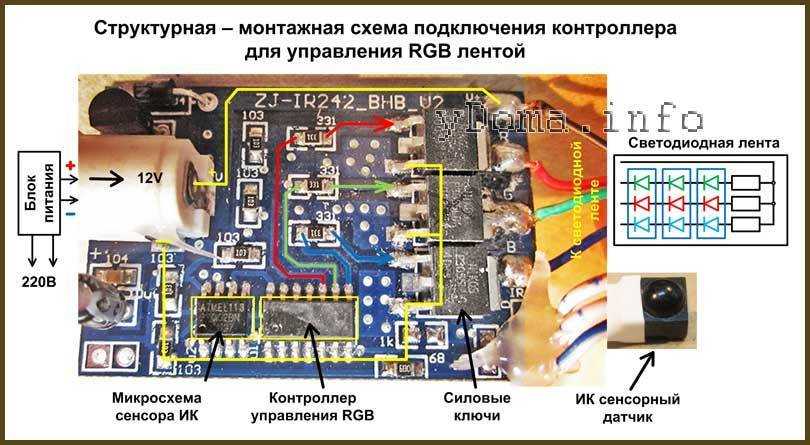

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Провода и разъемы

Цифровая лента на конце имеет минимум не два, а три провода.

V+ (5V или 12V)

V- (GND)

управляющий провод

Два из них — это обычное питание, а третий отвечает за направление сигнала. К проводам на концах уже готового к использованию изделия припаяны специальные разъемы:

DI (Digital Input) или цифровой вход в начале ленты

DO (Digital Output) цифровой выход

При наличии таких разъемов подключить ленту неправильной стороной у вас не получится. Второй конец DO требуется при наращивании длины световой конструкции.

Ошибка №4

А вот без таких разъемов начало и конец ленты можно и перепутать.

В этом случае ничего гореть и светиться у вас не будет.

Ошибка №5

Слишком длинные провода питания от контроллера.

Если у вас наблюдается ситуация, при которой лента не загорается, пока вы не коснетесь и не проведете рукой по питающим проводам, то скорее всего они слишком длинные и управляющий провод подвержен помехам.

В этом случае попробуйте их скрутить косичкой. В некоторых ситуациях помогает.

Светодиодная лента на базе WS2812B

Отличие адресной LED-ленты от стандартной RGB заключается в том, что яркость и соотношение цветов каждого элемента регулируются отдельно. Это позволяет получить световые эффекты, принципиально недоступные для других типов осветительных приборов. Управление свечением адресной LED-ленты производится известным способом – с помощью широтно-импульсной модуляции. Особенностью системы является оснащение каждого светодиода своим собственным ШИМ-контроллером. Микросхема WS2812B представляет собой трехцветный светоизлучающий диод и схему управления, объединенные в одном корпусе.

Внешний вид светодиода с драйвером.

Элементы объединяются в ленту по питанию параллельно, а управляются по последовательной шине – выход первого элемента подключается к управляющему входу второго и т.д. В большинстве случаев последовательные шины строятся на двух линиях, по одной из которых передаются стробы (синхроимпульсы), а по другой – данные.

Внешний вид адресной ленты.

Шина управления микросхемы WS2812B состоит из одной линии – по ней передаются данные

Данные кодируются в виде импульсов постоянной частоты, но с разной скважностью. Один импульс – один бит

Длительность каждого бита составляет 1,25 мкс, нулевой бит состоит из высокого уровня длительностью 0,4 мкс и низкого 0,85 мкс. Единица выглядит, как высокий уровень в течение 0,8 мкс и низкий 0,45 мкс. Каждому светодиоду отправляется посылка из 24 бит (3 байт), дальше следует пауза в виде низкого уровня в течение 50 мкс. Это означает, что дальше будут передаваться данные для следующего LED, и так для всех элементов цепочки. Завершается передача данных паузой в 100 мкс. Это означает, что цикл программирования ленты завершен, и можно отправлять следующий набор пакетов данных.

Данные для управления адресной лентой.

Такой протокол позволяет обойтись для передачи данных одной линией, но требует точности выдержки временных интервалов. Расхождение допускается не более 150 нс. Кроме того, помехозащищенность такой шины очень низкая. Любые помехи достаточной амплитуды могут быть восприняты контроллером, как данные. Это накладывает ограничения на длину проводников от схемы управления. С другой стороны, это дает возможность проверки исправности ленты без дополнительных приборов. Если на светильник подать питание и дотронуться пальцем до контактной площадки шины управления, некоторые светодиоды могут хаотически загораться и гаснуть.

Технические характеристики элементов WS2812B

Для создания систем освещения на основе адресной ленты надо знать важные параметры светоизлучающих элементов.

Габариты LED	5×5 мм
Частота модуляции ШИМ	400 Гц
Потребляемый ток на максимальной яркости	60 мА на один элемент
Напряжение питания	5 вольт

Arduino и WS2812B

Популярная в мире платформа Ардуино позволяет создавать скетчи (программы) для управления адресными лентами. Возможности системы достаточно широки, но если их на каком-то уровне перестанет хватать, полученных навыков будет достаточно, чтобы безболезненно перейти на С++ или даже на ассемблер. Хотя начальные знания проще получить на Arduino.

Руководство по выбору светодиодных лент к Arduino

При покупке светодиодных лент следует учитывать несколько моментов. Первое — это функциональность. Если вы планируете использовать свои устройства в основном для внешнего освещения, правильным выбором будет простая диодная полоса 12 В RGB (SMD5050).
Многие устройства поставляются с инфракрасным пультом дистанционного управления для управления ими, хотя в этом проекте мы будем использовать Arduino. Проведите некоторое время за покупками. На момент написания этой статьи рулетку можно было купить всего за 1 доллар.
Если вам нужно что-то более технологичное, подумайте о ленте RGB SPI.

Эти полоски, иногда называемые неопикселями, имеют интегрированные наборы микросхем, которые позволяют им управлять каждым диодом по одному. Это означает, что они способны не только на дополнительное освещение. Вы можете использовать их для создания недорогого светодиодного дисплея с нуля. Вы даже можете построить свое собственное домашнее облако из молний, вырывающихся из лент. Или бегущая светодиодная лента.

Вы можете узнать больше о лентах RGB SPI здесь.

Эти полоски требуют только 5V для правильного питания. Хотя можно подавать небольшое количество энергии непосредственно с платы Arduino, обычно рекомендуется использовать отдельный источник питания 5 В для устранения запаха гари. Если вы ищете индивидуально программируемые светодиоды, светодиодная лента Arduino — лучший выбор. На данный момент стоимость 1 метра составляет порядка 4 — 270 рублей.
Еще одна вещь, которую следует учитывать, — это то, где, вероятно, будут использоваться ленты

Оба типа лент имеют разную длину, плотность светодиода — количество диодов на метр — и разную степень защиты от атмосферных воздействий.
Осматривая светодиодную ленту, обращайте внимание на цифры в списке. Обычно первое число — это количество светодиодов на метр, а буквы IP, за которыми следуют цифры, будут уровнем безопасности

Например, если в списке указано «30 IP67», это означает, что на метр будет приходиться 30 светодиодов. «6» — знак того, что устройство полностью защищено от пыли. «7» означает, что устройство не будет повреждено при кратковременном погружении в воду. После покупки светодиодной ленты самое время подключить ее к Arduino. Начнем с SMD5050.

Это интересно: цветовое решение кварцевой лампы — рассматриваем досконально

Как подключить светодиодную ленту к Ардуино

Для урока нам потребуются следующие детали:

плата Arduino Uno / Arduino Nano / Arduino Mega;
источник постоянного тока 12 Вольт;
светодиодная лента;
полевые / биполярные транзисторы;
реле Arduino на 12 Вольт;
датчик движения;
макетная доска;
резисторы;
темы «папа-папа», «папа-мама».

Подключение светодиодной ленты к Arduino через реле

На фото мы представили первый вариант подключения светодиодной ленты к Arduino — через реле, а дальше рассмотрим полевой транзистор. Первую и вторую схемы ниже можно использовать на двух схемах. Третий пример с мягким включением / демпфированием можно использовать только в схеме с одним транзистором. После сборки схемы загрузите следующие примеры программ на плату Arduino.

Программа для светодиодной ленты Ардуино

void setup () {pinMode (12, ВЫХОД); // объявляем вывод 12 как вывод} void loop () {digitalWrite (12, HIGH); задержка (1000); digitalWrite delay (12, LOW) (1000); }

Пояснения к коду:

Вы можете использовать цифровой контакт, чтобы зажечь светодиодную ленту через реле;
Код повторяет программу, чтобы светодиод на Arduino мигал;
В этом примере датчик движения нельзя подключить к Arduino.

Скетч для светодиодной ленты с датчиком движения

Долгое время счета без знака; байт w = 1; #define LED 12 // назначить порт для реле #define PIR 2 // назначить порт для датчика void setup () {pinMode (LED, OUTPUT); // объявляем вывод светодиода как выходной pinMode (PIR, INPUT); // объявляем вывод PIR как вход} void loop () {delay (200); // если есть движение, включаем свет if (digitalRead (PIR) == HIGH) {digitalWrite (LED, HIGH); w = 1; } // если движения нет, активируем счетчик if (digitalRead (PIR) == LOW) {counttime = millis (); w = 0; в то время как (ш == 0) {задержка (200); // если нет движения в течение 10 секунд, выключить свет и выйти из цикла if (millis () — counttime> 10000) {digitalWrite (LED, LOW); w = 1; } // если движение обнаружено в течение 10 секунд. — включить свет и выйти из цикла if (digitalRead (PIR) == HIGH) {digitalWrite (LED, HIGH); w = 1; } } } }

Пояснения к коду:

Вы можете ввести любое значение в выражении в миллисекундах, при котором свет не погаснет;
Задержка может повлиять на скорость отклика сенсора, но может немного истощить процессор.

Это интересно: выбрать потолочные люстры с вентилятором — подробно рассмотрим

Правильная покупка светодиодной ленты на AliExpress.

Что еще можно сказать по сечению проводов? Например, лента 2812 на один диод потребляет порядка 60мА. При длине подсветки в 5 метров ток составит 18 Ампер!

По всем расчетным таблицам для такого тока требуются провода сечением 2,0-2,5мм2. Даже на самой ленте медные дорожки такого сечения не обеспечивают.

Поэтому, если хотите нормального свечения и яркости, даже на стандартные отрезки по 5 метров всегда подключайте питание с обоих концов.

Помимо сечения проводов важное значение играет и качество самих дорожек. Конечно, китайцы вам будут говорить, что у них самая лучшая продукция и никто не жаловался. Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты

После этого сравните одинаковые модели от разных производителей

Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты. После этого сравните одинаковые модели от разных производителей.

Так например, у ленты длиной 5м (60 светодиодов на метр) при весе менее 100гр просадки напряжения начинаются уже через 1,5 метра!

Объясняется это очень тонкими медными дорожками или некачественной медью в них.

Проверка работоспособности RGB-ленты

Такие изделия, светящие разными цветами, используются не только в автомобилях для тюнинга, но и в жилье, чтобы придать помещению атмосферы.

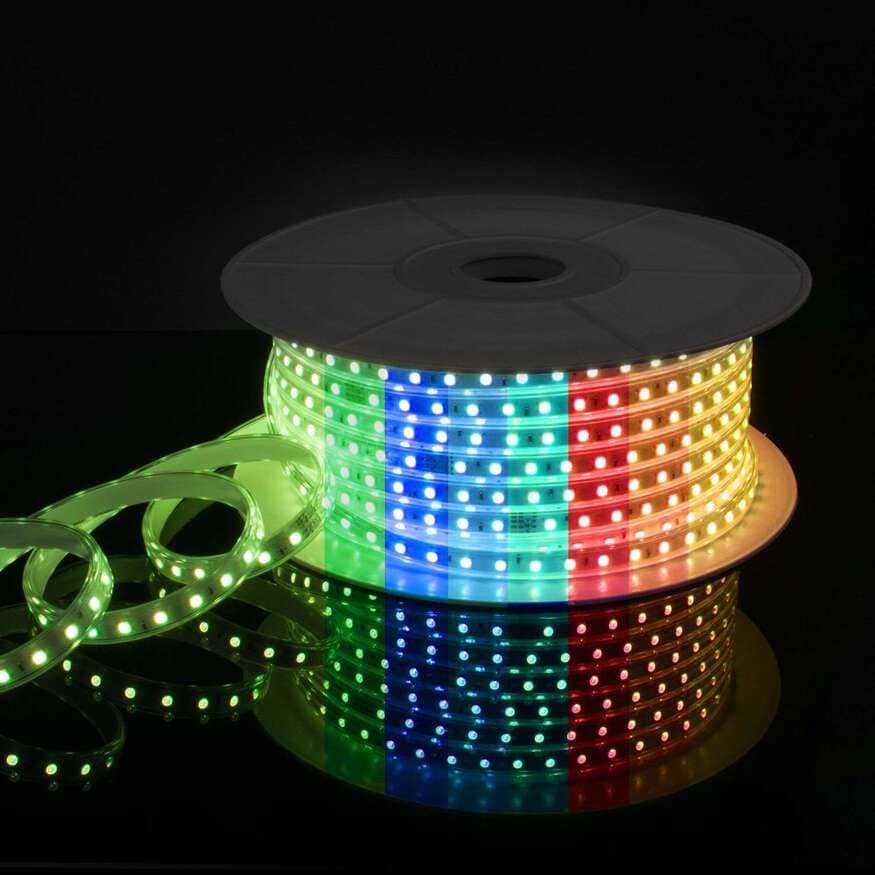

Многоцветная лента

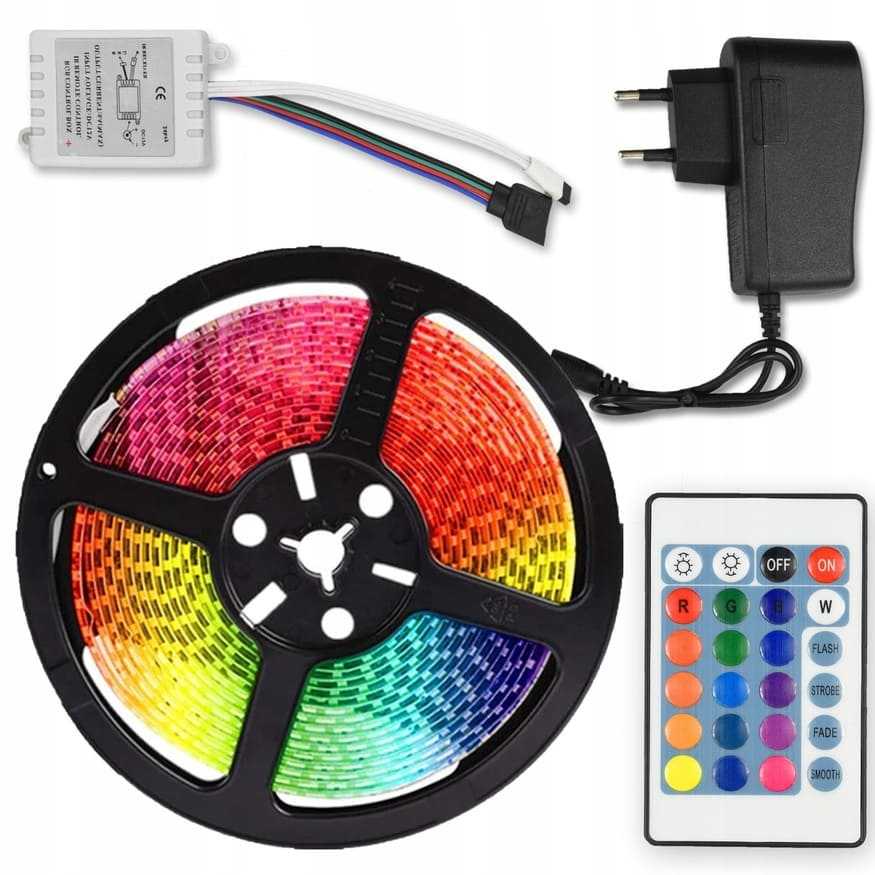

Контроллер RGB

Контроллером называется устройство, ответственное за реализацию возможностей многообразия цветов и их переключение. Само по себе оно надежно, но это не значит, что оно вечно. По каким причинам контроллер может испортиться:

используется неподходящий блок питания, характерный повышенным напряжением;
в ходе подключения ленты к питанию была перепутана полярность.

Как правило источник света сгорает, когда к выходу подсоединено много LED-полос, или просто в ходе подключения произошло короткое замыкание. Куда реже контроллер портится по причине бракованных компонентов.

Пульт дистанционного управления

Неисправность пустяковая. Часто пользователи просто забывают, что нажали на пульте кнопку «OFF» («Выключить»). Бывает, при переводе тумблера в состояние «ON» («Включить») ничего не происходит – не стоит нервничать. Вполне возможно, просто села батарейка в пульте. Питается он от дискового элемента CR2023 или CR2025, которая часто встречается в часах, калькуляторах, напольных весах, автомобильных брелоках.

Пульт надо направлять прямо на ИК-датчик контроллера. Человеческий глаз не видит инфракрасный сигнал, но он распространяется, как и свет. Излучение слабеет по мере увеличения расстояния, особенно если батарейка севшая.

Пульт ДУ для переключения цвета

Не светится одна полоска

Дело в обрыве общего провода питания («плюс»). Обычно он окрашен в черный или белый цвет, но проще ориентироваться по разъему, где будет отчетливо выдавленная стрелка. Остальные три провода («минус») никак не обозначены.

Как уже говорилось, диоды в полосе подключены последовательно и объединены в группы по три штуки. Если сгорит один – перестанет гореть группа. Если вся лента перестала светиться, значит оборвался провод или разъем.

Решение – отыскать обрыв, удалить неисправную группу и произвести повторное соединение с соблюдением полярности. В ходе проверки нельзя подавать на полосу напряжение более 15 В – диоды этого не вынесут.

Проверка отдельного светодиода в ленте

Как прозвонить светодиодную ленту, точнее каждый отдельный диод – порядок действий:

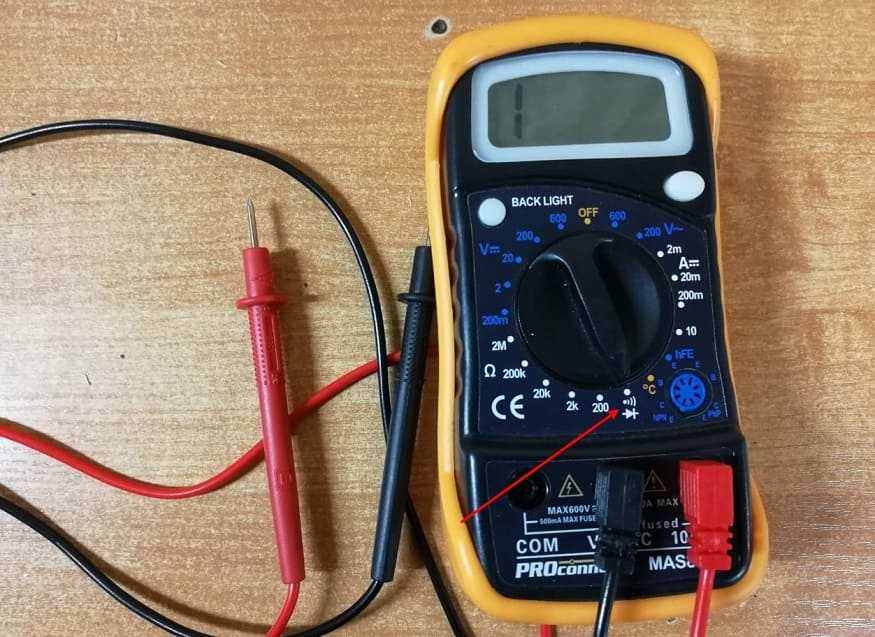

Подготовить тестер – мультиметр, переведя его в режим «Проверка диодов».
С соблюдением полярности прикоснуться щупами прибора к контактным дорожкам светодиода.
При касании диод засветится, но немного, не сильно ярко. При отсутствии свечения надо взглянуть на экран мультиметра, где будет показано, какое напряжение поступает.

Мультиметр

Необязательно отталкиваться от справочных данных чтобы понять, работают диоды или нет. Надо только прозвонить несколько светодиодов и выписать с табло мультиметра полученные значения. Если будут одинаковыми – все в порядке, они работоспособны.

Если заметно серьезное отклонение – дело в пробое. Тут понадобится замена испорченных диодов. Другой вариант – вырезать поврежденный сегмент, ориентируясь на отмеченные места разреза. Затем вместо испорченного участка подсоединяется рабочий, паяльником или с помощью коннектора, кому как удобней.

Даже если лента предполагает силиконовую оболочку, то есть идет с защитой по классу IP65, ее тоже можно проверить мультиметром. Только щупы измерителя дооборудуют иголками

Важно в ходе замеров соблюдать полярность, иначе на экране не отобразятся достоверные данные
