Расчет мощности по току и напряжению

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Измерительными приборами

Если под руками имеются измерительные приборы, то с их помощью довольно просто найти силу тока. Необходимо лишь соблюдать правила измерений и не забывать о правилах безопасности.

Амперметром

Пользуясь приборами для измерения ампеража, следует помнить, что они подключаются в цепи последовательно. Внутреннее сопротивление амперметра очень маленькое, поэтому прибор легко выводится из строя, если проводить измерения пределами значений, для которых он рассчитан.

Схема подключения амперметра показана на рисунке 3

Обратите внимание на то, что на участке измеряемой электрической цепи обязательно должна быть нагрузка

Рис. 3. Схема подключения амперметра

Большинство аналоговых амперметров, например, таких, как на рисунке 4, предназначены для измерений параметров в цепях с постоянными токами.

Рис. 4. Аналоговый амперметр

Обратите внимание распределение шкалы амперметра. Цена первого деления 50 А, а всех последующих – 10 А

Максимальная величина, которую можно измерить данным амперметром не должна превышать 300 А. Для измерений электрической величины в меньших либо в больших пределах следует применять соответствующие приборы, предназначенные для таких диапазонов. В этом смысле универсальность амперметра ограничена.

При измерениях постоянных токов необходимо соблюдать полярность щупов при подключении амперметра. Для подключения прибора требуется разрывать цепь. Это не всегда удобно. Иногда вычисление силы тока по формуле является предпочтительней, особенно если приходится проводить измерения в сложных электротехнических схемах.

Мультиметром

Преимущество мультиметра в том, что этот прибор многофункциональный. Современные мультиметры цифровые. У них есть режимы для измерений в цепях постоянных и переменных токов. В режиме измерения силы тока этот измерительный прибор подключается в цепь аналогично амперметру.

Перед включением мультиметра в цепь, всегда проверяйте режим измерений, а пределы измерения выбирайте заведомо большие предполагаемой силы тока. После первого измерения можно перейти в режим с меньшим диапазоном.

Для работы с переменным напряжением переводите прибор в соответствующий режим. Считывайте значения с дисплея после того, как цифры перестанут мелькать.

Функции автоматического выключателя

Из названия видно, что это выключатель

, который выключаетавтоматически . То есть,сам , в определенных случаях. Из второго названия — защитный автомат — интуитивно понятно, что это некое автоматическое устройство, которое что-то защищает.

Теперь подробнее. Автоматический выключатель срабатывает и выключается в двух случаях — в случае перегрузки

по току, и в случаекороткого замыкания (КЗ) .

Перегрузка по току возникает из-за неисправность потребителей, либо когда потребителей становится слишком много. КЗ — это такой режим, когда вся мощность электрической цепи тратится на нагрев проводов, при этом ток в данной цепи является максимально возможным. Далее будет подробнее.

Кроме защиты (автоматического выключения), автоматы могут использоваться для ручного выключения нагрузки. То есть, как рубильник или обычный «продвинутый» выключатель с дополнительными опциями.

Ещё важная функция (это само собой) — клеммы для подключения. Иногда, даже если функция защиты особо не нужна (а она никогда не помешает), клеммы автомата могут очень пригодиться. Например, как показано в статье .

Какие бывают виды регуляторов?

Существует два вида регуляторов, доступных на сегодняшнем рынке:

  • на переменном резисторе,
  • электронный (шаговый и подвижный).

Все они обладают разными способами управления скоростью вращения и, посему, эффективность (потребление электроэнергии) у каждого вида отличается. С этой точки зрения, классический регулятор – самый дешевый, но неэффективный. Давайте рассмотрим все три типа.

Электронный регулятор

Электронные – это новейшие типы из доступных регуляторов на рынке. Они намного меньше по размерам, чем другие. Для понижения напряжения в них используются вместо резисторов конденсаторы, которые регулируя скорость вращения, управляют сигналом электропитания. В отличие от реостатов не нагреваются и, значит, экономят электроэнергию, когда мотор работает на малых скоростях.

Регуляторы способны сэкономить до 40% на «1» скорости и около 30% на «2-й» скорости по сравнению со своими резисторными аналогами. Существуют электронные разновидности регуляторов:

  1. подвижные с плавным регулированием.
  1. шаговые с пронумерованной скоростью действия (обычно от 1 до 5).

Эти устройства обеспечивают низкий уровень искажений движения мотора и, следовательно, меньше нагреваются. Вариант с лучшей технологией и экономией электричества.

Энергия может быть двух видов: реактивной и активной.

Активная – это истинная электрическая мощность, производит реальную работу в нагрузке, Вт показывает этот параметр. Она преобразует энергию в механическую, тепловую и иные разновидности.

Если включить мощную установку или конденсатор, внутри сети падает напряжение. Такие нагрузки создают колебательный контур, который получает энергию от источника питания. Полезные функции при этой ситуации выполняют лишь P акт составляющие. Активный показатель рассчитывают следующим способом:

  • U х I – постоянный ток (переменный при резистивной нагрузке);
  • U х I х cos fi – для однофазной линии 220 В;
  • U х √3 х cos fi = U х 1,7321 х cos fi – 3-х фазная сеть, U х √3 х 380V.

Бывают другие виды энергии, но об этом позже.


Активна и пассивная энергияИсточник ppt-online.org

Реактивная мощность

Этот показатель показывает нагрузки, которые создаются в устройствах за счет колебания энергии электромагнитного поля.

Реактивная мощность, вне зависимости от отсутствия полезной работы, необходимо учитывать для правильной оценки ключевых данных сети. Кабели и провода, при прохождении по ним тока по любому направлению, нагреваются. Это происходит довольно циклично. Энергетические воздействия при высокой интенсивности:

  • повреждают кабельные жилы и защитную изоляцию;
  • способствуют возникновению короткого замыкания;
  • разрушают обмотки трансформаторов и приводов.

Реактивная мощность выражается как ВА (вольт-ампер) и рассчитывается умножением напряжения на силу тока и угол сдвига:

P р = U х I х sin fi.

При подключении нагрузки с емкостными параметрами, значение становится отрицательным, при индукционными – положительным. Поскольку меняются характеристики магнитного поля, единица измерения реактивной мощности ВА.

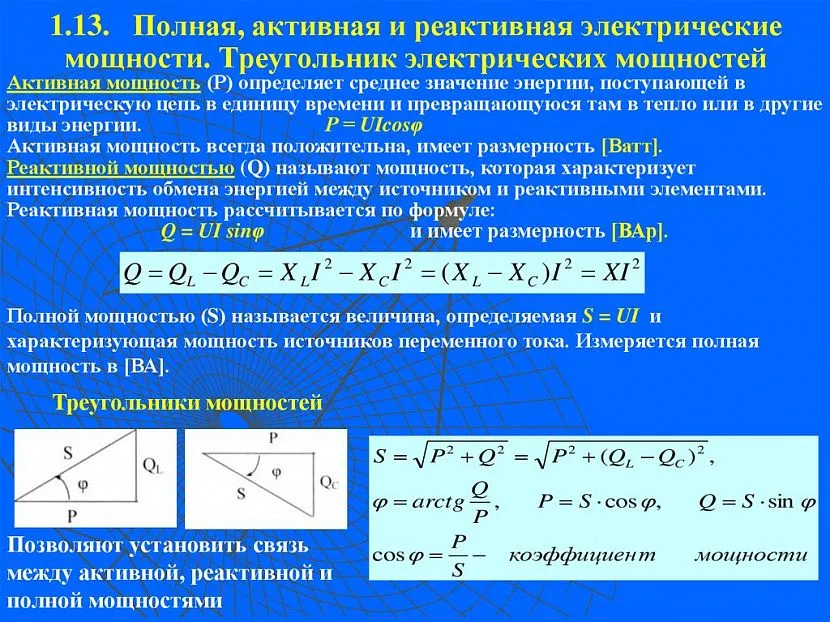

Если параметры полной электрической мощности показать векторами, возникает треугольник. Длина его сторон будет равняться количеству потребленной электроэнергии конкретной составляющей. Угол, расположенный между полной мощностью (P полн) и активной (ϕ), применяется для расчетов. Общее значение определяется выражением: P полн = √((P акт)2 + (P реакт)2).

P=IU

Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).

В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.

Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.

Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.

Таблица 2.

Макс. мощность,
кВт

Макс. ток нагрузки,
А

Сечение
провода, мм2

Ток автомата,
А

1

4.5

1

4-6

2

9.1

1.5

10

3

13.6

2.5

16

4

18.2

2.5

20

5

22.7

4

25

6

27.3

4

32

7

31.8

4

32

8

36.4

6

40

9

40.9

6

50

10

45.5

10

50

11

50.0

10

50

12

54.5

16

63

13

59.1

16

63

14

63.6

16

80

15

68.2

25

80

16

72.7

25

80

17

77.3

25

80

Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.

По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.

В данной таблице все данные приведены для следующего случая.

  • Одна фаза, напряжение 220 В
  • Температура окружающей среды +300С
  • Прокладка в воздухе либо коробе (находится в закрытом пространстве)
  • Провод трехжильный, в общей изоляции (провод)
  • Используется наиболее распространенная система TN-S с отдельным проводом заземления
  • В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.

Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов

Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному

В сомнительных и спорных моментах, таких как:

большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.

Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:

Правило выбора площади сечения провода для максимального тока.

Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.

Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).

Это же правило и для поиска максимального тока через медный провод, если известна его площадь:

Максимальный ток равен площади сечения, умножить на 10.

Формула Закона Ома

В 1827 году Георг Симон Ом открыл закон силы электрического тока. Его именем назвали Закон и единицу измерения величины сопротивления. Смысл закона в следующем.

Чем толще труба и больше давление воды в водопроводе (с увеличением диаметра трубы уменьшается сопротивление воде) – тем больше потечет воды. Если представить, что вода это электроны (электрический ток), то, чем толще провод и больше напряжение (с увеличением сечения провода уменьшается сопротивление току) – тем больший ток будет протекать по участку цепи.

Сила тока, протекающая по электрической цепи, прямо пропорциональна приложенному напряжению и обратно пропорциональна величине сопротивления цепи.

где
I – сила тока, измеряется в амперах и обозначается буквой А;
U – напряжение, измеряется в вольтах и обозначается буквой В;
R – сопротивление, измеряется в омах и обозначается .

Если известны напряжение питания U и сопротивление электроприбора R, то с помощью вышеприведенной формулы, воспользовавшись онлайн калькулятором, легко определить силу протекающего по цепи тока I.

  Онлайн калькулятор для определения силы тока
  Напряжение, В:
  Сопротивление, Ом:


С помощью закона Ома рассчитываются электрические параметры электропроводки, нагревательных элементов, всех радиоэлементов современной электронной аппаратуры, будь то компьютер, телевизор или сотовый телефон.

Виды электрических нагрузок

Для того, чтоб выполнить проект системы электроснабжения нужно определить следующие виды нагрузок:

  • Средние – мощность, потребленная за максимально загруженную смену. Также могут быть среднемесячные или среднегодовые. Средняя мощность, потребленная за год, нужна для определения годовых потерь электрической энергии, а средняя мощность за максимально загруженную смену – по ней определяют расчетный максимум;
  • Максимально – кратковременные (пиковые) – их определение нужно для проверки колебания напряжения в сетях, для определения параметров срабатывания токовой защиты, выбора плавких предохранителей, проверки электрических сетей по условиям самозапуска электрических машин;
  • Максимальные имеющие различную продолжительность (10, 30, 60 мин) – их используют чтоб произвести расчет электрической сети по нагреву, определения потерь мощности максимальных в сетях, выбор элементов сети по плотности тока (экономической), для определение отклонений напряжений и потерь.

В отдельных отраслях при проектировании систем электроснабжения могут вводить некоторые уточнения и допущения, которые базируются на довольно хорошем знании специфики технологического процесса данной отрасли, а также выявлении, более детальном для данной отрасли, расчетных коэффициентов, расходов энергии, числа часов использования максимума.

Потребляемая мощность бытовых приборов

Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян

Обратите внимание на таблицу, где указана мощность основных бытовых приборов

Электроприбор Мощность, Вт
Водонагреватель (электробойлер) 1200-3000
Кондиционер 1000-3000
Кофемашина 600-1500
Микроволновая печь 1500-2000
Морозильная камера, холодильник 700
Обогреватель 1000-2400
ПК (стационарный) 280-750
Пылесос 400-2000
Стиральная машина-автомат 4000
Тепловентилятор 1500

Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.

Расчёт сечения провода

Сечения у проводов разные и вам предстоит сделать осознанный выбор

Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.

Видео: Расчёт сечения проводника

Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:

I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:

I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.

Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.

Таблица основана на ПУЭ №№1.3.4 и 1.3.5

При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.

Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:

I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.

Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2

Поправки на длину

В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:

R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.

R=p*L/S=0,0175*40/1=0,7 Ω.

Вычисляем потери по формуле dU=IR:

dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.

Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.

Видео: Ошибки при выборе сечения

Расчёт электропроводки и средств защиты сети и приборов

Таблицы мощностей бытовых электрических приборов необходимы для расчета общей нагрузки в доме и проектирования схемы электропитания. Исходя из предполагаемой общей нагрузки и нагрузки по каждой линии питания необходимо выбрать правильное сечение проводов и правильные номиналы автоматических выключателей, автоматических защитных устройств, устройств защиты от скачков напряжения. Сечение проводов необходимо выбирать, исходя из значения максимальной нагрузки по каждой линии проводки.

Таблица расчёта сечения провода по электрической нагрузке при напряжении 220 Вольт

Сечение медного провода Максимальная нагрузка (ток) Максимальная нагрузка (мощность)
1 1,5 кв. мм 19 А 4,1 кВт
2 2,5 кв. мм 27 А 5,9 кВт
3 4 кв. мм 38 А 8,3 кВт
4 6 кв. мм 46 А 10,1 кВт

При выборе автоматических выключателей следует использовать значение максимальной предполагаемой нагрузки по каждой линии. Однако использовать автоматические выключатели «автоматы» заведомо большей мощности не следует, так при этом падает их эффективность.

При выборе мощности устройства для защиты от скачков напряжения требуется использовать значение максимальной нагрузки одновременно включенных электрических приборов. При этом следует использовать значение полной мощности приборов, то есть значение мощности с учётом реактивной нагрузки. Возможно также использование устройств локальной защиты приборов и оборудования как включаемых в розетку, так и устанавливаемых в электрический щит. Подробнее о таких устройствах в разделе Защита от скачков напряжения.

При выборе стабилизатора напряжения для всего дома надо использовать значение максимальной нагрузки одновременно включенных электрических приборов. При этом берется значение полной мощности приборов, то есть значение мощности с учетом реактивной нагрузки. Подробнее о таких устройствах в разделе Стабилизаторы напряжения.

При выборе стабилизатора напряжения для отдельного электрического прибора надо учитывать значение полной мощности прибора, то есть значение мощности с учетом реактивной нагрузки. Подробнее о таких устройствах в разделе Стабилизаторы напряжения. Значение полной мощности бытового прибора следует определить по данным технических паспортов на изделия или произвести специальный расчет.

Расчет электрических цепей

Все формулы, используемые для расчётов электроцепей, вытекают одна из другой.

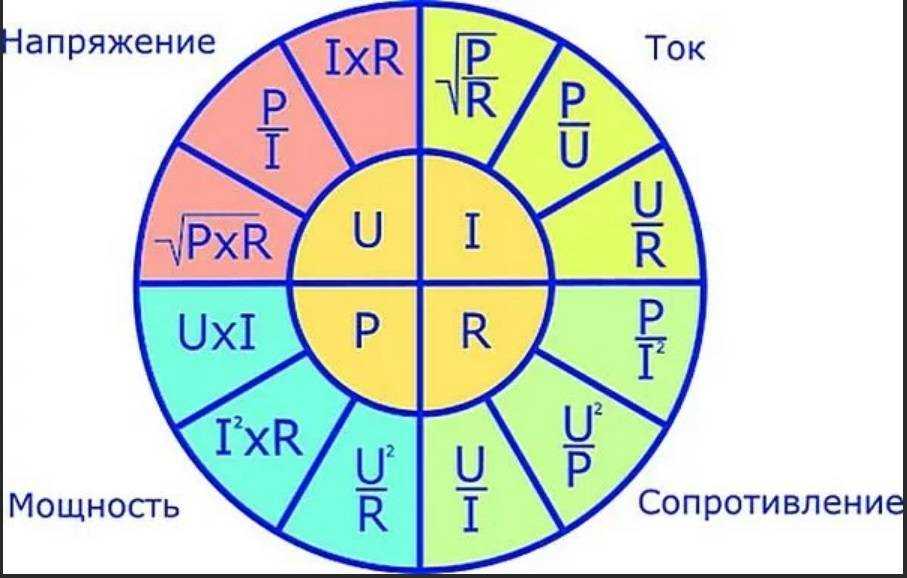

Взаимосвязи электрических характеристик

Так, например, по формуле расчета мощности можно произвести расчет силы тока, если известны P и U.

Чтобы узнать, какой ток будет потреблять утюг (1100 Вт), включенный в сеть 220 В, нужно выразить силу тока из формулы мощности:

I = P/U = 1100/220 = 5 A.

Зная расчётное сопротивление спирали электроплиты, можно найти P устройства. Мощность через сопротивление узнают по формуле:

P = U2/R.

Существует несколько методов, позволяющих решать поставленные задачи по расчётам различных параметров заданной цепи.

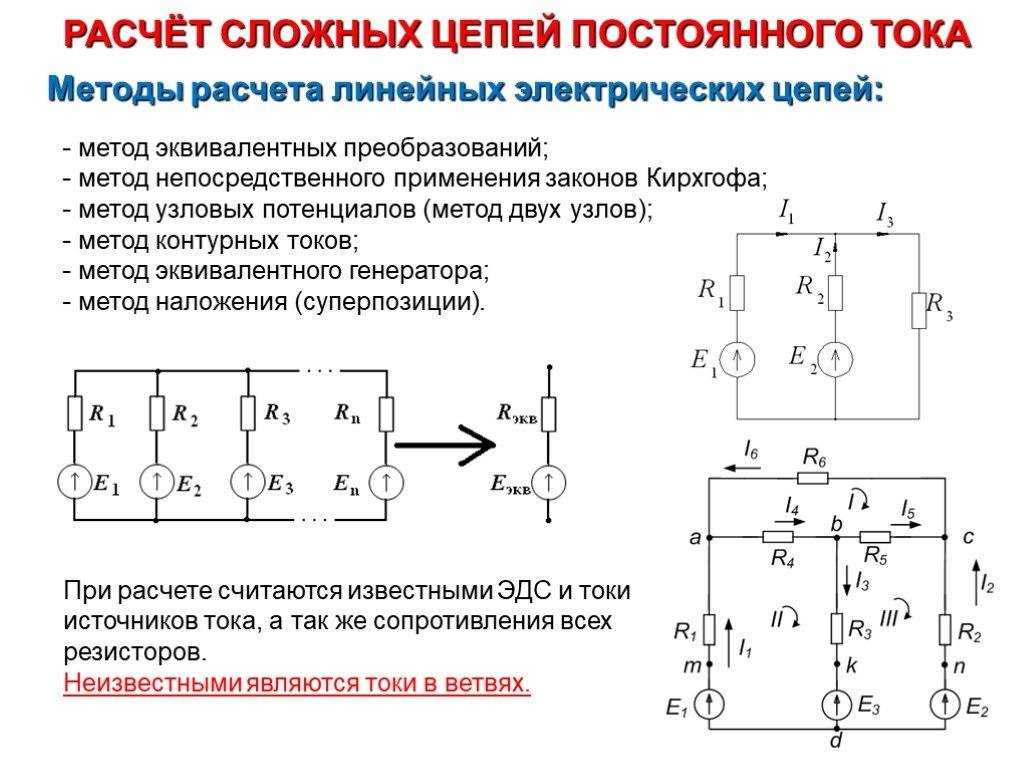

Методы расчёта электрических цепей

Расчёт мощности для цепей разного рода тока помогает правильно оценить состояние линий электропитания. Бытовые и промышленные аппараты, подобранные в соответствии с заданными параметрами Pном и S, будут работать надёжно и выдерживать максимальные нагрузки годами.

Простые примеры расчета

Бытовая сеть переменного тока

Пример №1. Проверка ТЭНа.

В стиральную машину встроен трубчатый электронагреватель 1,25 кВт на 220 вольт. Требуется проверить его исправность замером сопротивления. По мощности рассчитываем ток и сопротивление.

Проверяем расчет сопротивления калькулятором по току и напряжению. Данные совпали. Можно приступать к электрическим замерам.

Пример №2. Проверка сопротивления двигателя

Допустим, что мы купили моющий пылесос на 1,6 киловатта для уборки помещений. Нас интересует ток его потребления и сопротивление электрического двигателя в рабочем состоянии. Считаем ток:

Вводим в графы калькулятора напряжение 220 вольт и ток 7,3 ампера. Запускаем расчет. Автоматически получим данные:

  • сопротивление двигателя — 30,1 Ома;
  • мощность 1600 ватт.

Цепи постоянного тока

Рассчитаем сопротивление нити накала галогенной лампочки на 55 ватт, установленной в фаре автомобиля на 12 вольт.

Считаем ток:

Вводим в калькулятор 12 вольт и 4,6 ампера. Он вычисляет:

  • сопротивление 2,6 ома.
  • мощность 5 ватт.

Здесь обращаю внимание на то, что если замерить сопротивление в холодном состоянии мультиметром, то оно будет значительно ниже. Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников

Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников.

Другими словами: изменение сопротивления вольфрама при нагреве до раскаленного состояния ограничивает возрастание тока через него. Но в холодном состоянии металла происходит бросок тока. От него нить может перегореть.

Для продления ресурса работы подобных лампочек используют схему постепенной, плавной подачи напряжения от нуля до номинальной величины.

В качестве простых, но надежных устройств для автомобиля часто используется релейная схема ограничения тока, работающая ступенчато.

При включении выключателя SA сопротивление резистора R ограничивает бросок тока через холодную нить накала. Когда же она разогреется, то за счет изменения падения напряжения на лампе HL1 электромагнит с обмоткой реле KL1 поставит свой контакт на удержание.

Он зашунтирует резистор, чем выведет его из работы. Через нить накала станет протекать номинальный ток схемы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
