Как разрезать или соединить светодиодную ленту

Обрезка светодиодной ленты для ремонта

Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания

Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая. Следует отметить, что неисправности данного типа возможно легко и просто устранить

В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом

Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.

Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.

Резка при установке

Иногда в ходе монтажа светодиодной нити можно ненароком её повредить. В конце концов, вещь эта достаточно хрупкая, а изгибать её порой приходится сильно. К счастью, это не «смертный приговор» LED-ленте, подобные неисправности легко устраняются. Нужно отрезать часть, которая вышла из строя, и замерить её точную длину. Затем берётся новый фрагмент полосы, устанавливается на место старого при помощи коннектора. Чтобы соединить две эти части, лучше всего использовать паяльник. Если спайка сильно заметна, этот участок (или всю ленту сразу) можно изолировать.

Совет. Чтобы LED-полоска не вышла из строя при установке, не надо сгибать её на радиус больше 5 см, обвивать вокруг предметов, плести фигуры, узлы.

Применение светодиодной ленты 220 В

Бизнесмены часто используют светодиоды для наружной рекламы: щитов, баннеров, вывесок и других способов привлечь клиента. Успешные предприниматели — серьезные люди, которые не станут покупать плохой продукт. Светодиодное освещение заслужило доверие легкостью эксплуатации, надежностью, эффективностью и долгим сроком службы. Также немаловажную роль сыграла и относительно небольшая стоимость, которая снизилась благодаря работе от сети 220. Из всей конструкции удалили некогда обязательный блок питания, оставив лишь диодный мост.

Вследствие отсутствия стабилизирующего блока напряжение ленты получается импульсным с частотой 60 Герц, что способствует миганию диодов. Человеческий глаз не видит измененного свечения, но центральная нервная система и мозг страдают от подобного явления. Поэтому не рекомендовано украшать помещения, в которых постоянно присутствуют люди. Например, для жилого дома больше подойдет лента на 12 и на 24 В. Есть вариант просто добавить блок питания для устройства 220, который нормализует все процессы и обезопасит здоровье людей и самого прибора.

Таким образом, если человек хочет сэкономить и не ухудшить свое самочувствие, с вариантом, работающим от 220В, у него это не получится. Для правильного функционирования нужно докупить определенные детали. Конечно, без них можно обойтись, но при условии, что возле ленты не будут постоянно находиться люди.

Соединение пластиковыми коннекторами

Прямой коннектор для светодиодной ленты

Коннекторы используют в тех случаях, когда спаять контакты не получается. Этот метод соединения считается самым простым.

1. Подготовить острые ножницы и обрезать ими ленту. Перед этим следует замерить расстояние, чтобы на каждом отрезке было кратное количество светодиодов.
2. Оставить расстояние между диодами таким образом, чтобы с каждой стороны образовались монтажные площадки одинакового размера.
3. Открыть крышечку и вставить в конструкцию одну часть ленты, защелкнуть коннектор.
4. Повторить действия с другим отрезком.

Конструкцию можно подсоединить к сети питания. При успешной работе можно вывешивать диодную конструкцию для подсветки помещения.

Виды соединительных коннекторов

Пластмассовые коннекторы бывают нескольких видов:

• Без изгиба. Используются для быстрого удлинения светящейся ленты. Места соединения при этом выглядят почти незаметными.
• С изгибом. Устройство оснащено 2 элементами с торчащими проводами, которые помогают соединять концы ленты в разных направлениях и формах.

Встречаются также угловые коннекторы. Их применяют только при необходимости соединить конструкцию под прямым углом.

Разновидности коннекторов по геометрии соединения

Коннекторы имеют разную конфигурацию. Она зависит от геометрии соединения:

• прямая – скрещение на прямых участках;
• г-образная – соединение конструкции под прямым углом;
• т-образная;
• крестообразная.

Изобилие монтажных возможностей позволяет создавать из светящихся лент самые разные и необычные фигуры.

Количество контактов зависит от типа светодиодной ленты, варьируется от 2 до 6. Для монохромных конструкций лучше использовать коннекторы с 2 контактами. Трехцветные полосы RGB соединяют четырехконтактной деталью. Для совмещения ленты RGBWW берут коннекторы с 6 контактами.

В домашних условиях сделать монтажные детали достаточно сложно. Нужно приобрести винтовые клеммники, очистить их от винтовой изоляции острым кухонным ножом. Далее необходимо убрать защитный лак с диодной полосы и разрезать ее при помощи ножниц. Полоски поместить в отверстия клеммников, обжать винты. Проделать те же действия с питающими проводами. На те места, где лента соединилась, нужно надеть термоусадочную трубку, поджечь их зажигалкой, пока не произойдет надежный обжим.

Установка диодной ленты в быстрый проводной коннектор

Для процедуры необходимо:

1. Взять две LED-полосы, которые следует соединить.
2. Проводной коннектор перевернуть так, чтобы белая полоса находилась вверху.
3. Потянуть за концы пластиковой защелки.
4. Вставить в ленту соединитель, вернуть защелку в первоначальное положение.

Следует проверить надежность фиксации и подключить диодную полосу к сети питания. Если конструкция искрится, это может говорить о проблемах в работе проводки.

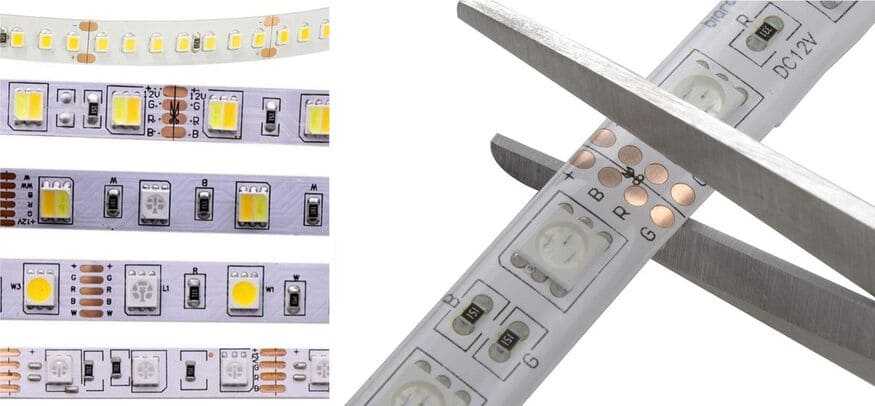

Как резать светодиодную ленту

Как известно, светодиодная лента представляет собой совокупность светодиодов и резисторов, смонтированных на гибкой подложке с медными дорожками. Не секрет, что она состоит из отдельных сегментов, каждый из которых может являться самостоятельным источником света (рис.1). Поэтому возникает естественная потребность в разрезании единого куска светодиодной ленты на более мелкие для последующего монтажа.

Рисунок 1 – Сегмент светодиодной ленты

С обеих сторон отдельный сегмент ленты имеет медные контактные площадки. Монохромные светодиодные ленты с каждой стороны сегмента имеют по два контакта, RGB ленты – по четыре. Посередине данных контактных площадок в месте соединения двух соседних сегментов на всю ширину ленты нанесена тонкая черная полоса (на некоторых типах светодиодных лент в дополнении изображен символ «ножницы») – это и есть место для разрезания (рис.2).

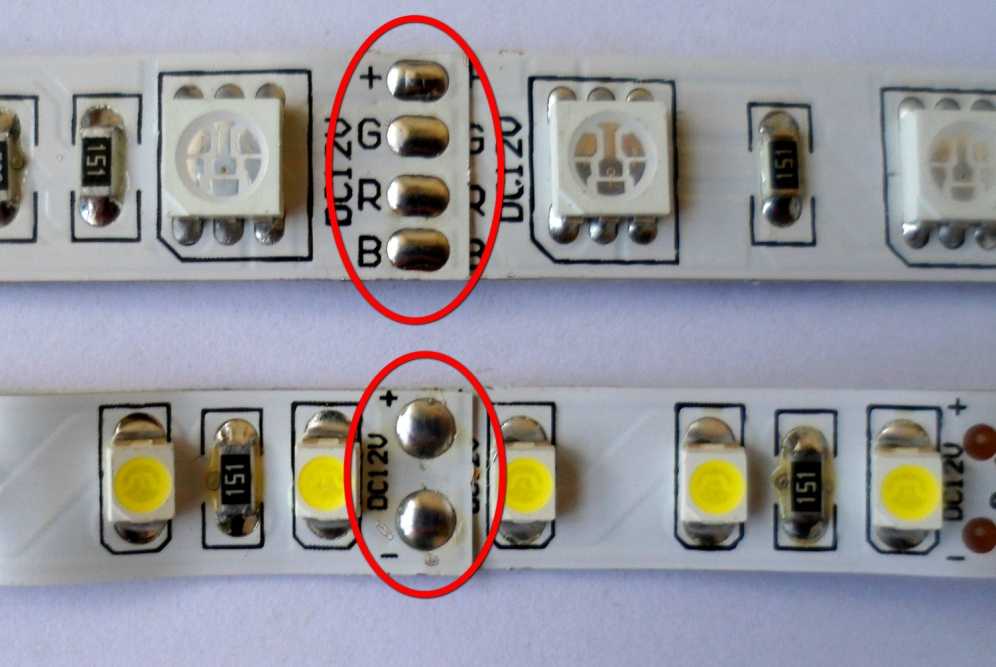

Рисунок 2 – Контактные площадки ленты

Однако следует соблюдать внимательность и осторожность в процессе резки ленты. Перед разрезанием обязательно (!) следует несколько раз измерить длину отрезаемого участка ленты

Не стоит забывать, что длина отрезаемого куска будет ограничиваться контактными площадками первого и последнего сегментов. Другими словами, длина отрезанного участка ленты будет кратна длине одного сегмента. После определения длины отрезаемого участка необходимо поставить метку на контактных площадках ленты. Для этого удобно использовать тонкий черный маркер (рис.3). И только после этого следует приступать к непосредственной порезке ленты.

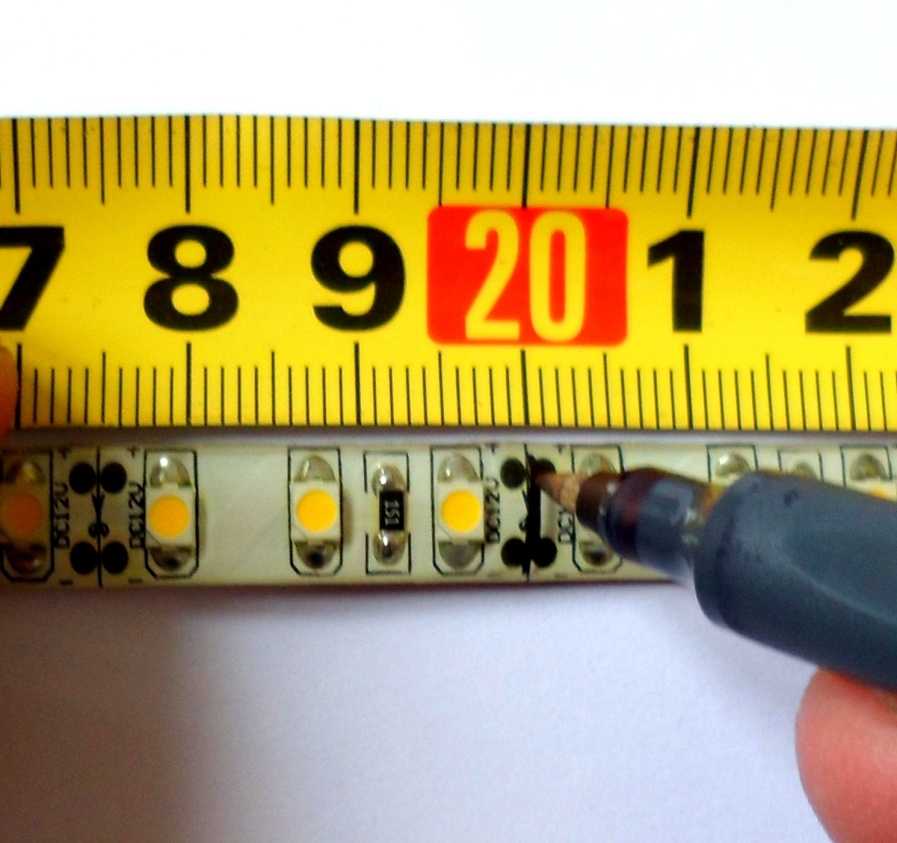

Рисунок 3 – Измерение длины отрезаемого участка

Резать ленту удобнее всего ножницами, т.к. подложка и медные дорожки светодиодной ленты имеют маленькую толщину (рис.4). Не следует использовать для отрезания ленты канцелярские или прочие ножи, т.к. при их использовании можно повредить контакты отрезаемого сегмента

Внимание! Во избежание повреждения ленты пользуйтесь только острыми ножницами!

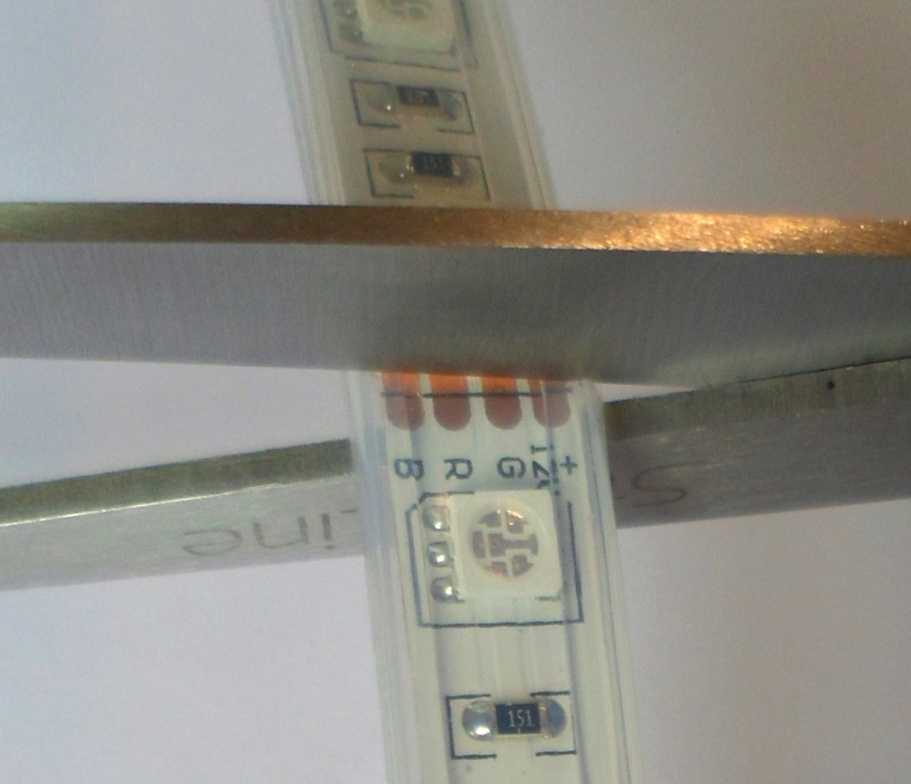

Рисунок 4 – Порезка светодиодной ленты

Разрез следует выполнять строго посередине контактной площадки, соединяющей два соседних сегмента ленты (рис.5). В случае смещения разреза в какую-либо сторону, к меньшим контактным площадкам будет сложнее припаять соединительные провода либо станет невозможной установка коннекторов.

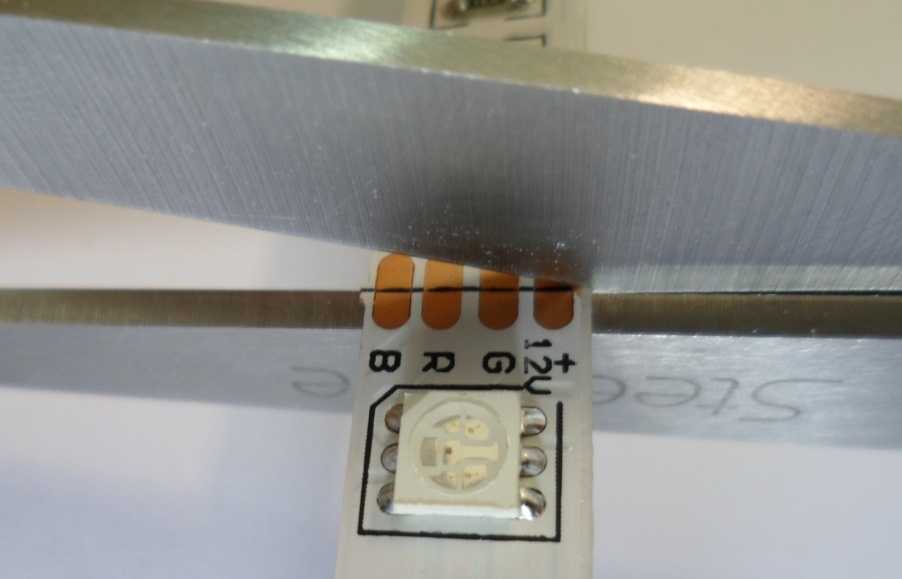

Рисунок 5 – Отрезка части светодиодной ленты по линии разреза

Так же важно помнить, что светодиодная лента состоит из отдельных кусков длиной 0,5м. В местах таких стыков лента спаивается внахлест (рис.6)

Настоятельно рекомендуется избегать разреза ленты в местах стыка, т.к. контактные площадки после такого разреза будут слишком маленькими. При необходимости разъединения ленты в данном месте рекомендуется применить пайку, т.е. распаять место стыка при помощи паяльника. В этом случае контактные площадки останутся невредимыми.

Рисунок 6 – Место спайки кусков ленты внахлест

Отдельное внимание стоит уделить разрезанию светодиодные ленты разных типов. Так, разрезание ленты без силикона (степень защиты IP20) не вызывает трудностей

Ленты с нанесенным слоем силикона (степень защиты IP54) резать несколько сложнее из-за увеличенной толщины ленты, однако операция выполняется по тем же вышеуказанным рекомендациям. Что касается водонепроницаемых лент со степенью защиты IP68, при их порезке стоит учитывать возможность смещения поливинилхлоридной оболочки относительно ленты (рис.7).

Рисунок 7 – Отрезка влагозащищенной ленты IP68

После порезки светодиодной ленты на куски можно приступать к процессу подключения (соединения пайкой, при помощи коннекторов и т.д.).

Как правильно отрезать

Минимально возможный сегмент, который возможно отрезать от ленты без потери им работоспособности зависит от напряжения питания, назначения и конструктивного решения производителя. Но примерный шаг резки приведё

Напряжение питания (вольт)	Плотность диодов (шт/м)	Шаг разреза (мм)
12	30	50 -100
12	60	50
12	120	25
12	240	12,5 — 15
24	60	100
24	120	50
24	240	25

Примерный шаг резки наиболее распространенных лент

В местах возможного разреза обозначено, как укоротить светодиодную ленту нужное количество сегментов. Там имеются площадки, по середине которых возможен безопасный раздел. Иногда он сопровождается значком ножниц. Аккуратно разрезанные площадки позволят припаять провода или соединить коннектором в необходимую конфигурацию нарезку.

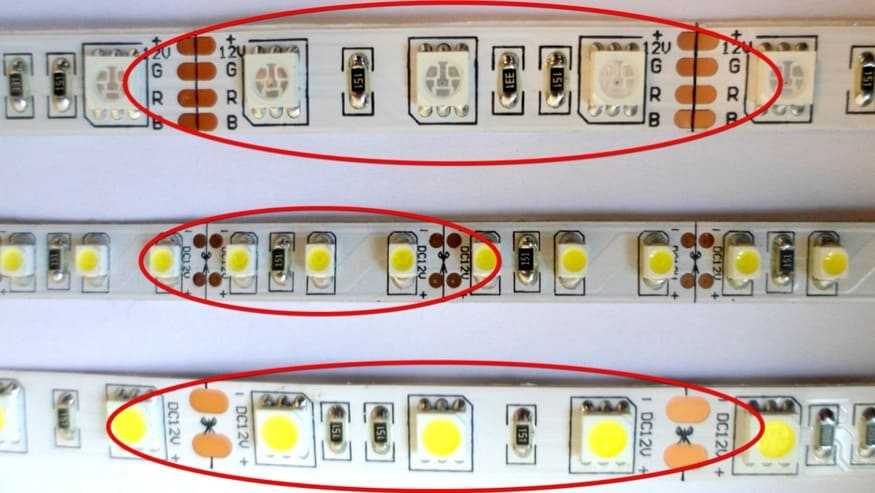

Отрезки минимального отреза различных лент

Разрезать лучше острыми, хорошими ножницами, строительным ножом или скальпелем. Главное не задрать шинки, чтобы можно использовать соединители или иметь достаточно места для надежной пайки.

На некоторых лентах через 0,5 м существуют спайки внахлест проводников. Разрезать в этих местах нежелательно, площадки маленькие. Однако, если есть необходимость разделить бухту, можно сделать это паяльником.

Обычную светодиодную ленту 12 В

Элементарный световой модуль светодиодной полосы на 12 вольт состоит из 3 диодов и резистора (при напряжении в 24 В диодов 6 штук). Это значит из бухты можно нарезать кусочками, которые будут сохранять свой функционал. Место возможного разреза либо обозначено, либо, если внимательно осмотреть изделие определить по контактным площадкам.

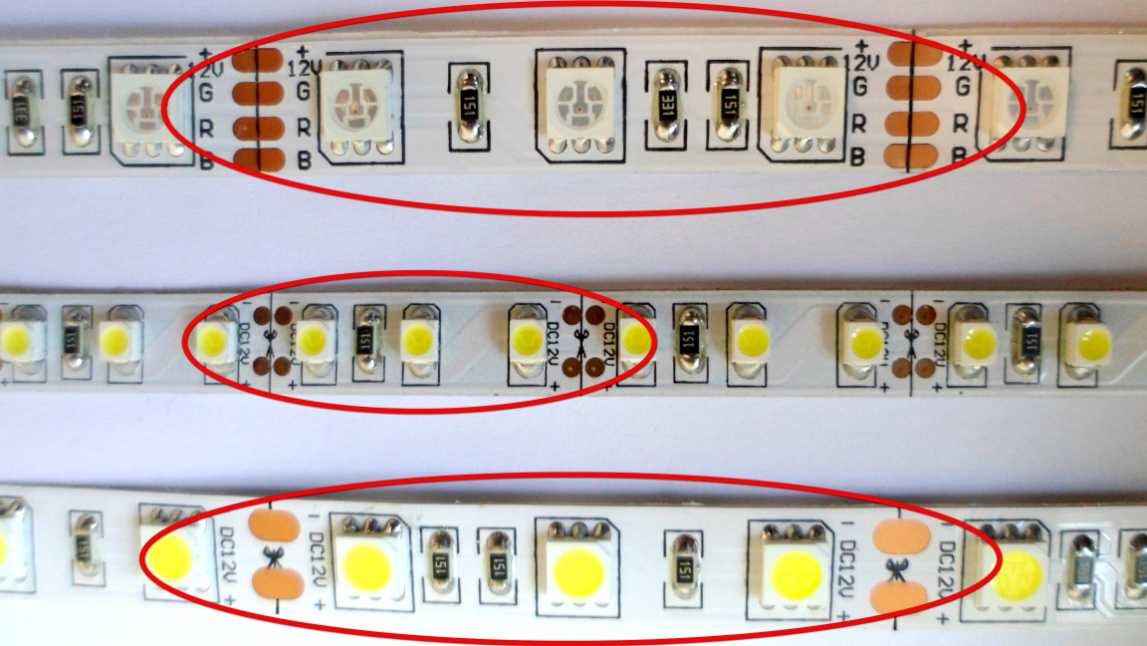

Место для разреза светодиодных лент на 12 вольт различных конструкций

Светодиодную ленту 220 вольт

Шаг разреза бухты на 220 В обычно от 0,5 до 2метров. Сам разрез чаще всего отмечен производителем.

Чтобы отрезанный сегмент работал долго, необходимо подобрать ему адаптер с напряжением не более 220 В. Также можно подобрать балластный резистор, чтобы светодиоды получали номинальный, а не завышенный ток. Изделие будет достаточно ярко светиться, но не перегреваться. От этого зависит срок эксплуатаци.

Цветную RGB ленту

Конструкция цветных лент отличается от простых большим количеством питающих шин. Изделия RGB имеют 4 шины и 4 площадки на границе секторов, RGBW – 5 шин и 5 контактных точек. Аккуратный разрез в обозначенных местах, сохраняет работоспособность отрезка.

Как и в случае с монохромной, разрезать, а потом соединить, светодиодную ленту RGB или RGBW, можно по специальной метке, или же визуально определить секции. Главное при соединении сегментов не попутать шины питания по цветам. Контроллер, управляющий игрой цветов, при ошибочном подключении может вывести из строя источник света или сломаться сам.

Обрезка диодной ленты для ремонта

Одна из положительных особенностей led ленты – ремонтопригодность. При перегорании одного светодиода из последовательного соединения вся секция выходит из строя. Для подсветки с напряжением 220 В это может до 2 метров конструкции, а при 12-вольтовом питании, минимальный сектор в 1,5 см.

Как обрезать светодиодную ленту обозначено на изделии. Вырезав неисправный участок с обеих сторон по местам среза, можно заменить его на исправный сегмент такой же модели. Соединение выполняется пайкой с термоусадкой проводов или монтажными соединителями.

Соединяем светодиодные ленты правильно

Соединение светодиодных лент

Соединять разрезанные участки можно с помощью спайки или коннекторов.

Коннекторы позволяют подключить провода на месте установки, а также произвести ее ремонт без демонтажа.

Провода для пайки нужны сечением до 0,5 мм2.

Паяльник лучше выбрать мощностью до 25 Вт. Более мощный может перегреть контактные площадки, и они отклеятся от основания.

Припаянные провода фиксируются термоусадочной трубкой.

RGB лента состоит из разноцветных или трехцветных светодиодов?

<label>Разноцветных, установленных поочередно.</label><label>Зависит от конструкции – может быть и так, и так. </label><label>Трехцветных.</label>Верно!Не верно!

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

<label>Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты. </label><label>Предыдущие светодиоды забирают все напряжение.</label><label>Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.</label>Верно!Не верно!

Почему разрезать ленту можно только в специально предназначенных местах?

<label>Чтобы не вызвать короткое замыкание. </label><label>Чтобы не испортить всю ленту.</label><label>Чтобы не нарушить схему питания группы светодиодов. </label>Верно!Не верно!

Можно ли светодиодную ленту погружать в воду?

<label>Можно – она питается низким напряжением.</label><label>Категорически нельзя. </label><label>Можно, если она имеет герметичное исполнение (IP67 и выше).</label>Верно!Не верно!

Можно ли светодиодную ленту использовать для освещения

<label>Нельзя – можно испортить глаза.</label><label>Нельзя – она очень слабо светит.</label><label>Можно, если создаваемого ею светового потока для этого достаточно. </label>Верно!Не верно!

На какое рабочее напряжение рассчитала светодиодная лента?

<label>Зависит от конструкции.</label><label>На 24 В.</label><label>На 36 В. </label><label>На 12 В. </label>Верно!Не верно!Все ли ты знаешь о светодиодной лентеТы абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.Ты очень хорошо знаком со светодиодными лентами.Показать код встраивания теста» onClick=»this.select();»>

Светодиодная плата изготовлена из отрезков, которые можно использовать как самостоятельные источники света

При подключении важно знать, как отрезать светодиодную ленту, если все изделие не подходит по размерам места установки. Для этого на плате чаще всего имеются отметки, длина отрезков зависит от модели

Отрезать источник с требуемой длиной можно ножницами или острым ножом.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превышать 5 метров.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

1. Открыть крышку устройства.
2. Подключить контакты подсветки, соблюдая полярность.
3. Закрыть крышку соединительной коробки.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуНельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

участок обрезки ленты

На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Лента с гидроизоляцией

Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

1. разрезать верхний слой силикона в намеченном месте;
2. разрезать саму полосу;
3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуОсторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Специфические случаи

Ремонт светодиодной ленты с питанием от 12 или 24 В выполняют самым распространенным способом — удалением проблемного участка и соединением работоспособных частей ленты между собой. Иногда на место вырезанного отрезка вставляют другой, если лента прикреплена к несущей поверхности и демонтировать ее слишком сложно.

Однако, для того, чтобы произвести ремонт ленты с прямым питанием от сети 220 В, эта методика не годится. Подобные светильники имеют минимальные отрезки по 0,5 или по 1 м. Это делается для того, чтобы набрать 60 светодиодов, каждый из которых потребляет примерно 3,5 В. Они соединяются последовательно, поэтому выход из строя одного элемента означает отказ целого метрового отрезка ленты.

Ремонт проблемного отрезка возможен, надо только отыскать перегоревший светодиод и заменить его. Поиск производится путем поочередного замыкания контактов всех элементов. Когда будет замкнут перегоревший элемент, все остальные ярко вспыхнут. Останется только аккуратно удалить дефектный светодиод и припаять на его место нормальный

Необходимо соблюдать осторожность, поскольку напряжение на светодиодах составляет 220 В, а это опасно для жизни

Нет маркировки: как резать такую ленту

Иногда на прилавках попадаются светодиодные полосы без обозначения токопроводящих полосок пунктиром, символами, буквами и другими метками. Лучше всего воздержаться от их покупки. Дело не только в отсутствии подсказок. Такое устройство, скорее всего, будет невысокого качества.

Если всё-таки придётся столкнуться с LED-лентой без маркировки, не нужно отчаиваться. Надёжным ориентиром станет контактная площадка. Она нарушает визуальную «стройность» световой нити, выглядит как расширение.

Линия для разреза создаёт небольшое расширение между диодами.

Резать надо именно посередине этого участка. Опять же, в большинстве светодиодных полосок место для разреза расположено через каждые 3 диода – на это тоже можно уверенно ориентироваться.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Обычную светодиодную ленту 12 В

Светодиодная полоса на 12 В состоит из блоков, на которых установлено 3 диода (в изделиях на 24 В – 6 диодов). Это значит, что их ее можно разрезать на очень короткие кусочки. Режется изделие строго по пунктирным линиям острыми ножницами.

Важно! При несоблюдении этого условия отдельные блоки гореть не будут, подключить их будет невозможно. Испорченный участок придется отрезать и выбросить

Отрезать от платы из SMD 335 и DIP можно на кусочки, состоящие из 3-х диодов.

Сборка линейного светодиодного светильника

Сейчас одним из самых популярных и модных решений освещения являются линейные светодиодные светильники. В этой статье мы разберемся, как устроены современные LED системы освещения и соберем один светильник своими руками.

Конструкция

Линейный светильник включает в себя: алюминиевый светодиодный профиль с поликарбонатным светорассеивающим стеклом, источник света (светодиодная лента или светодиодная линейка), LED драйвер. Так же к профилям предлагается огромное множество комплектующих (подвесы, заглушки, крепления и многое др.)

Из плюсов такой простой конструкции можно отметить широкие возможности конфигурации и выбора. Практически каждый такой светильник является уникальным. Неоспоримое преимущество линейных систем освещения заключается в том, что мы можем делать светильники любой длины.

Разновидности

Линейные светильники бывают: встраиваемые, подвесные, накладные. Отличаются они по способу монтажа, который предусмотрен производителем.

Приступим

Выбор корпуса

Мы приняли решение собрать подвесной светильник, который найдет свое применение как в гараже, так и в офисе. Среди широкого ассортимента алюминиевых светодиодных профилей мы нашли подходящий. Наш выбор остановился на профиле который называется U-S35. Габариты этого профиля 35*35*2500мм.

Выбор источника света

Изучив рынок светодиодных лент, посмотрев обзоры и прочитав отзывы, мы захотели применить в нашем будущем светильнике новинку.

Японский светодиодный модуль HOKASU. Модуль обладает огромным преимуществом перед светодиодной лентой.

Итак, характеристики в студию:

• Напряжение питания, V: 24
• Световой поток, lm / m: 2700
• Мощность, Вт / м: 26
• Размер светодиодов: 2835 (2.8×3.5мм)
• Цветовая температура, K: 4000

Комплектация

Из материалов мы использовали

• Алюминиевый профиль
• Заглушки + подвесы + крепления для накладного монтажа
• Светодиодный модули
• Источник питания 24v 150w

Для сборки нам понадобится

• Паяльник
• Мультиметр
• Щипцы для резки и зачистки проводов
• Флюс, олово
• Прямые руки

Сборка

Для начала мы примерим линейки в профиле и обрежем их до нужного нам размера. Кстати, их можно резать каждые 4 см.

После того как мы обрезали линейку, желательно проверить её на сопротивление, т.к после первой попытки, когда я резал обычной пилой, линейка замыкала с самого края.

Это связано с тем, что основание изготовлено из алюминия и проводит ток. И при неаккуратном разрезе с торца медные дорожки задевают подложку.

Далее мы проклеиваем линейки (у них предусмотрен клейкий слой 3M):

Сейчас наш светильник практически готов, нам осталось запаять все линейки между собой. Как заявляет производитель: допустимо последовательное соединение до 3м. (Это мы проверим позже, замерив общую мощность готового линейного светильника.)

Припаиваем с одного конца провод и закрываем экран. (Для провода нужно сделать отверстие и вывести его за профиль, но мы пока делать этого не будем.)

Я подключил светильник к лабораторному источнику питания для того, чтобы посмотреть какой ток потребляют светодиоды. Довольно распространенная проблема, что при подключении мощных лент более 2м идет потеря мощности. Это связано с недостаточной проводимостью медных дорожек. У меня получилось, что суммарная мощность светильника 2.7*24 = 64.8Вт (26 Вт/м).

Показатели скакали от температуры, но усреднено 26 Вт/м. С учетом того, что заявленная мощность одного модуля 26Вт, я считаю это идеальный показатель.

Применимость

Для наглядности я повесил светильник над рабочим столом и сделал несколько фотографий. В будущем найду ему постоянное место.

Линейный светильник 65Вт, 2.5м.

• Профиль U-S35: 2400р
• Модули HOKASU: 2370
• Комплектующие:

300р

Источник питания: 1150р

Итого: 6220р.

Одного такого светильника хватит на 2 или даже на 3 рабочих места. Его можно разрезать пополам и установить над разными столами, подключив к одному источнику питания.

Почему ленту можно резать только по специальным линиям?

Все низковольтные LED-ленты можно резать в строго отмеченных местах. Линия разреза проходит через контактные площадки — это «+» и «−» у одноцветных моделей и «R», «G», «B» и «V+» у многоцветных. Это касается моделей с напряжением питания 5, 12 и 24 В.

Что касается 220 вольтовых светодиодных лент — там дело обстоит подобным образом, но контактных площадок обычно нет, а место для резки обозначается линией или пиктограммой ножниц.

На фотографии выше вы видите линию реза у многоцветной и одноцветной ленты на 12 вольт. В них чаще всего в одном отрезке расположено 3 светодиода. Но не всегда, значительно реже в одном отрезке устанавливают 6 светодиодов в 2 ряда, то есть в одном отрезке расположено 2 сегмента по 3 штуки.

В то время как у 24В моделей в одном отрезке обычно по 6 штук, а в редких случаях и по 12 (также по 6 в 2 ряда). Как вы могли заметить, это в 2 раза больше, чем у 12В аналогов. В изделиях с 5-ти вольтовым питанием в отрезке почти всегда находится лишь 1 светодиод, но они не слишком распространены из-за неудобства в организации питания и пригодны только для небольших подсветок или работе от power bank.

В двухрядных лентах обычно установлено от 120 светодиодов в 1 метре и больше (240 или 300, например), хотя встречается и однорядная продукция с таким количеством «шт/м». Это может быть связано как с конструктивными особенностями конкретной продукции, так и с типом используемых LED-чипов. Поэтому и встречаются LED-ленты 12В у которых можно отрезать по 1 светодиоду (что вы можете видеть на иллюстрации ниже.

Так как количество светодиодов на метр бывает разным, так и отличается длина одного отрезка, например, для 12В ленты:

-30 шт/м — 10 см;

-60 шт/м — 5 см;

-120 шт/м — 2.5 см;

-240 шт/м — 1,25-1,5 см.

С чем это связано?

Элементы на ленте соединены в каждом отрезке последовательно. А каждый отрезок со следующим соединен параллельно. Это можно увидеть если посмотреть на подложку на просвет.

Чтобы понять почему 12В ленты обычно режут по 3 светодиода, нужно взглянуть на пример схемы их подключения. На протяжении всей ленты идут шины питания (на фото выше это крайние дорожки, а на рисунке ниже — это «+» и «−».

Если говорить упрощенно, то напряжение питания у нас всего 12 вольт, то подключить больше 3 штук последовательно нельзя. Каждому белому светодиоду нужно около 3-3.7 вольт для работы.

Но так как 3*3.7=11.1, что явно меньше 12В, то излишнее напряжение остаётся на резисторе. В двухрядных моделях в каждом отрезке по 2 таких цепочки. У 24В ленты — по аналогии, но уже подключают 6 светодиодов, чтобы не жечь зря мощность на резисторах.

Такая же ситуация и у изделий с другим питающим напряжением и даже у сетевых (220В) аналогов, а отличия лишь в количестве включенных последовательно светодиодов.

Поэтому режьте светодиодную ленту только в по отмеченным линиям, а делать это можно обычными ножницами или канцелярским ножом.

Плюсы и минусы различных соединений

Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.

Соединение коннекторами

Преимущества	Недостатки
Легко монтируются и демонтируются	Боязнь помещений с высоким уровнем влажности
Имеют множество различных типов	Быстрое окисление контактов
Ленты могут соединять в различные формы	Некачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится)
Не нуждаются в дополнительной изоляции	Видно место соединения двух отрезков ленты
Доступны в продаже
Недорогие по стоимости

Соединение пайкой

Преимущества	Недостатки
Пайка позволяет делать ленты, которые затем могут изгибаться в любом направлении	Сложность пайки без опыта
Надёжность соединения	Боязнь ленты высоких температур
Не окисляются контакты	Надо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий
Бесплатное соединение
Невидимое место соединения лент
