Как подключить светодиодную ленту? простые способы подключения светодиодной ленты

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

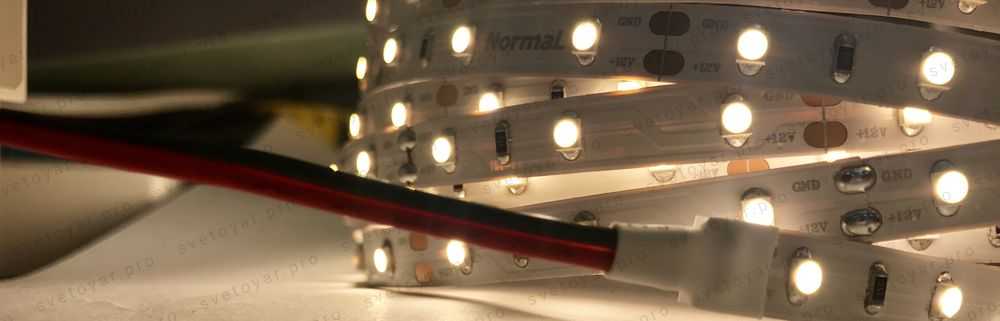

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.

• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.  Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Топ 2 лучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

1. Elektrostandart.
2. Sveteco.

Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.

Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.

Схема подключения

Ленту на светодиодах имеется возможность подключать, как к персональному компьютеру, так и ноутбуку. При осуществлении работ по подключению, необходимо правильно рассчитать нагрузку и длину подключаемой ленты. К примеру, нужно знать о том, что блок питания персонального компьютера способен выдавать ток до 5 А, а у ноутбука этот показатель ниже. Поэтому, если вы планируете подключить стандартную светодиодную ленту, нужно учитывать, что ориентировочно 1 метр ленты потребляет около 0,4 Ампера. Этот момент в обязательном порядке требуется учитывать, чтобы ваше подключение было стабильным в работе. Существуют стандартные ленты и RGB ленты, поэтому схемы их подключения различны. Светодиодная лента для компьютера при подключении использует 2 провода, а RGB лента – 4. Далее рассмотрим, как подключить два указанных типа лент.

Необходимые материалы и инструменты

Для выполнения монтажа светодиодной ленты нужно иметь набор инструментов и различные материалы, без которых не обойтись. Одними из таких инструментов и материалов являются:

• Паяльник.
• Блок питания.
• Светодиодная лента необходимого размера.
• Ножницы.
• Электрический паяльник на 40 Вт.
• Электрические провода, которые имеют сечение 0, 75 кв. мм.
• Припой «ПОС-61» и канифоль.

Это основной перечень материалов и инструмента, без которых не обойтись при осуществлении подключения ленты к персональному компьютеру.

Схема подключения обычной ленты

Рассмотрим более подробно схему подключения стандартной светодиодной ленты, которая имеет длину 1 метр к персональному компьютеру. Светодиодная лента выполнена с использованием светодиодов типа SMD 3528. Для выполнения этой процедуры, потребуется molex-разъем 4 pin

Найти такой разъем не сложно, можно взять его с переходника «SATA» Когда разъем найден, необходимо будет обратить свое внимание на распиновку разъема 4 pin

Подключаемая светодиодная лента имеет питание в 12 Вольт. Поэтому, для ее подключения к ПК, необходим будет желтый и черный провода. Другие провода, красный и черный для выполнения подключения ленты не нужны, поэтому их можно заизолировать или же отрезать. Для изоляции проводов, рекомендуется применять специальную термоусадочную трубку, которая очень удобна и надежна для выполнения данной процедуры. На подключаемой светодиодной ленте отмечено, где расположен «+», а где «-». К желтому проводу потребуется присоединить «+», а к земле «-».

Когда указанная выше процедура завершена, и соединенные провода надежно заизолированы, потребуется осуществить подключение к системному блоку. Светодиодная лента такого размера будет потреблять 0,4 А, а блок питания, который имеется в персональном компьютере способен выдавать 5 А, поэтому здесь волноваться не стоит, потому как запас имеется достаточно большой. Этот способ подключения светодиодной ленты к персональному компьютеру имеется возможность применять для различных целей.

Схема подключения RGB ленты

В своем отличие от обычной ленты, RGB ленты гораздо сложнее для осуществления подключения к ПК. Сложность состоит в том, что требуется 4 вывода вместо 2 и необходим специальный RGB-контроллер. Можно сделать пульт и будет удобно управлять собранной системой.

Важно! Контроллер RGB является специализированным устройством, которое дает возможность изменять интенсивность свечения и оттенками многоцветного устройства. Схема подключения , которая имеет питание 12 Вольт и длину до 5 метров

Предыдущая
Светодиодная лентаПочему может мигать светодиодная лента и как это устранить
Следующая
Светодиодная лентаКак сделать светильник из светодиодной ленты своими руками

Спасибо, помогло!Не помогло

Подбор сечения кабеля для подключения светодиодной ленты

Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты (СДЛ)

Поэтому данному расчету следует выделить особое внимание

Рис. 1. Кабель.

Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.

Пример расчёта сечения кабеля

Например, подключаем светодиодную ленту суммарной мощностью P = 60 Вт, постоянное напряжение 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5 А. Если выбрать сечение жилы провода по таблице 1, которая составлена для переменного напряжения 220 В, то сечение провода будет S = 0,5 мм².

Таблица 1. Для подбора сечения кабеля для медного кабеля при напряжении 220 и 380 В.

Теперь подсчитаем потери напряжения на двухжильном кабеле по формуле (1):

Uk = ((ρ × 2 × L) / S) × I, (1)

где ρ — удельное сопротивление провода , для медного провода оно равно 0,0175. В результате расчета получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В (рис. 2) вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.

Рис 2. 9,9 Вольт.

Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы (2) и (3):

S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)

S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)

То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 = 2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58. Блок питания обычно имеют подстроечный резистор (рис. 3), который позволяет отрегулировать напряжение до 12,42 В. Тогда на светодиодной ленте будут положенные 12 В. На БП производители обычно выставляют напряжение 12,5 В, по всей видимости, уже предполагая, что будут какие-то разумные потери.

Рис. 3. Подстрочный резистор у блока питания.

Обращаем внимание, что сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В. Так, для нашего примера, если бы мы использовали ленту на 24В той же мощности 60 Вт, ток был бы 2,5 А, тогда по формуле (2) требуемое сечение кабеля 1,25 мм²

Для систем с большой мощностью рекомендуем использовать светодиодные ленты на 24 В.

Заключительные рекомендации

Используйте вышеуказанные формулы (2) и (3) для расчета сечения кабеля, поскольку из-за неправильного выбора сечения можно потерять заметную часть светового потока. Проверяйте напряжение на концах кабеля перед подключением ленты. Лучше использовать кабель хорошего качества, соответствующий ГОСТу. Некоторые производители могут использовать медь с большим числом примесей, тогда удельное сопротивление ρ будет больше и, соответственно, потери напряжения будут еще больше, чем теоретически рассчитано выше.

По материалам статьи «Как выбирать светодиодные ленты для создания декоративной подсветки интерьера» N1, 2017 led-e.ru

Автор статьи Сергеев П. А. сотрудник компании СветоЯр.

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

• Rб – значение балластного сопротивления;
• Uсети – сетевое напряжение;
• Uном – номинальное напряжение ленты;
• Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом

Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

• R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
• R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.

Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

• не требуют использования блока питания;
• способны обеспечивать световое оформление участков большой длины;
• относительно недороги и доступны;
• демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений

Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Что такое светодиодная лента и где может быть использована

Светотехническая конструкция изготавливается с применением самых современных DIP и SMD технологий. Цифровое обозначение в маркировке таких осветительных приборов соответствует размерам чипа кристалла, исчисляемого десятыми долями миллиметра.

Для долгосрочной работы изделия нужно соблюдать ряд правил подключения

Чаще всего такая лента имеет ширину 8–20 мм, а стандартная толщина гибкой печатной платы с установленными светодиодами не превышает 2,0–3,0 мм. Готовое оборудование реализуется в рулонах, представленных пятиметровыми отрезками. Предупреждение избыточного количества тока, проходящего через светодиоды, осуществляется посредством обязательного введения в электрическую схему ограничительных резисторов.

Яркое оборудование многофункционально — оно будет хорошо смотреться как в интерьере, так и при оформлении торгового оборудования, автомобилей, техники

Область применения источника света, собранного на основе светодиодных элементов, довольно широкая и на сегодняшний день представлена:

• контурным видом подсветки на фасадной части жилых домов и общественных зданиях;
• подсветкой определённых участков мостов, пешеходных или велосипедных дорожек и тротуаров;
• подсвечиванием объектов ландшафтного декора;
• подсветкой фонтанов, водопадов или бассейнов;
• подсвечиванием рекламных щитов и информационных конструкций;
• интерьерной подсветкой на потолках и потолочных нишах, стенах и полках, плинтусах, лестничных пролётах и перилах;
• мебельной подсветкой;
• подсветкой в торговых и выставочных центрах, в магазинах и рынках, галереях и культурно-досуговых центрах, гостиницах и отелях, в аэропортах и вокзалах;
• тюнинговой подсветкой автомобилей.

Контурная и скрытая светодиодная подсветка делает более привлекательными витрины, а также разнообразное торговое оборудование.

Как крепить светодиодную ленту?

Методика крепления ленты имеет следующий алгоритм действий:

1. Подготовка основания для монтажа. Необходимо добиться чтобы поверхность была гладкая и обезжирить ее.
2. К месту установки ленты следует заблаговременно произвести подвод проводов в защитном кожухе.
3. Вырезать необходимую длину ленты. Резать ленту следует аккуратно, чтобы не повредить токопроводящие дорожки.
4. Подключение проводов. Спайку и подключение следует производить с применением изоляционных материалов.
5. Приклеивание ленты. Отклеиваем защитную пленку и прикладываем изделие к месту монтажа. Запрещено закреплять элемент, допуская резкие перегибы светодиодов.
6. Подаем напряжение через блок питания и проверяем работоспособность.

Использование соединителей

Для создания соединений светодиодных лент между собой без пайки используют коннекторы. Их можно классифицировать по следующим признакам:

1. Для соединения проводов с контактными участками LED-лент. Такие коннекторы используются, когда нужно соединить кабель, идущий от блока питания или от RGB-контроллера.
2. Для подключения отрезков между собой. Эти соединители имеют разную конфигурацию. Они бывают прямые, угловые, крестообразные и под определенный угол.

Для цветных и обычных светодиодных лент. Они отличаются между собой по количеству дорожек: простые имеют 2 токопроводящие дорожки, а цветные — 4.
По размеру.

Чтобы соединить ленту, ее нужно подготовить. Для этого сначала нужно точно рассчитать длину и отрезать по заводской линии, затем следует зачистить участки контактов при помощи мелкозернистой наждачной бумаги, чтобы не было окисления, препятствующего хорошему контакту. После этого крышка соединителя открывается, и лента вставляется контактной площадкой внутрь.

Если нужно собрать в одну цепь ленты под нестандартным углом, то лучше использовать проводные коннекторы.

Способы подключения низковольтной одноцветной ленты

Способ подсоединения ленты зависит от длины отрезка, а также от того, требуется ли управление лентой.

2.1. Один блок питания и отрезок до 5 метров (без управления)

Если запитывается источник света, имеющий длину до 5 м включительно (5 м – стандартная катушка), а управление яркостью свечения не требуется, то в схему входит один БП необходимой мощности.

При подсоединении нескольких участков меньшей длины допустимо последовательное соединение, но только в случае, если итоговый размер не превысит 5 м (конец одного отрезка в этом случае соединяется с началом второго). Превышать длину 5 м при последовательном соединении нельзя – из-за падения напряжения последующие участки будут иметь менее яркое свечение, к тому же из-за перегрева уже в скором времени перегорят токоведущие дорожки гибкой печатной платы.

2.2. Один блок управления и более 5 метров (без управления)

От одного БП можно запитать несколько отрезков, общая длина которых превышает 5 м (если мощности достаточно), но в этом случае реализуется только параллельная схема. Вход каждого из них запитывается непосредственно от БП.

2.3. Несколько блоков питания и более 5 метров ленты (без управления)

Мощности одного БП бывает недостаточно для нескольких источников света. Если приобретать более мощное устройство по каким-либо причинам нецелесообразно (например, из-за его громоздкости), то реализуется схема с двумя и более БП. Можно разместить их в одном месте (чаще всего в электрощите) с подведением проводов или расположить каждый из них рядом с подключаемым источником света.

2.4. Один блок питания и отрезок до 5 метров с управлением (диммером)

Чтобы появилась возможность регулировать яркость свечения, используют диммер. Напряжение с выхода БП поступает на клеммы INPUT диммера, и уже к его выходу подсоединяется начало светодиодной ленты.

2.5. Один или несколько блоков питания и более 5 метров с управлением (диммером)

В схему может входить как несколько БП, так и несколько диммеров (если мощность одного устройства меньше суммарной потребляемой мощности нескольких отрезков). При подключении каждого из источников света через «свой» диммер яркость свечения регулируется с помощью отдельных пультов.

Компенсировать недостаток мощности диммера можно и с помощью усилителя – в этом случае в дополнительных регулирующих устройствах необходимости не возникает. Усилитель и диммер присоединяются к БП – если блоков 2, то каждое из устройств запитывается от своего источника, если 1 – то организуется параллельное подключение. Сигнал от диммера поступает:

• на усилитель и передается на светодиодный источник света;
• напрямую на другой отрезок.
