Как установить двойную внутреннюю розетку с заземлением

Пути решения проблемы

Логично, что оставлять в таком состоянии розетку нельзя. Во-первых – это не эстетично. Во-вторых – опасно, особенно если в доме есть маленькие дети или домашние питомцы. Самый простой и правильный вариант – это монтаж новой розетки, но под рукой подобного электроприбора может и не оказаться. Такая работа довольно пыльная и требует наличия специального инструмента, навыков. Второй метод решения проблемы – это ремонт старой розетки, выпадающей из стены, с дальнейшим укреплением каркаса.

Быстрое прикручивание розетки

Нужно понимать, что причиной выпадения розетки становятся неисправные лапки, которые перестают удерживать устройство в стене. Если времени на полноценный ремонт нет, то можно попробовать отогнуть эти лапки так, чтобы они более плотно прижимали розетку к настенной поверхности.

В первую очередь вам необходимо обесточить розетку и избавиться от лицевой панели. Посмотрите, насколько крепко прикручены винты, если они расшатаны, то их следует подкрутить

Важно, чтобы распорные лапки плотно прилегали к прибору. Нередко подобные мероприятия не помогают, так как зафиксировать в старом подрозетнике электроприбор не удается. В таком случае можно воспользоваться фиксирующими прокладками, изготовленными из подручных материалов

Вам пригодятся остатки линолеума, резиновые прокладки для сантехники, наждачная бумага или осколки древесины

В таком случае можно воспользоваться фиксирующими прокладками, изготовленными из подручных материалов. Вам пригодятся остатки линолеума, резиновые прокладки для сантехники, наждачная бумага или осколки древесины.

Подготовленные подручные материалы обрезают, придавая прямоугольную форму. После этого бумага, линолеум или дерево смазываются клеем и вставляются вглубь подрозетника. Всего понадобится две такие прокладки, устанавливающиеся друг напротив друга так, чтобы располагаться на уровне распорных лапок. После этого остается плотно прижать розетку к коробке и закрутить винты, которые регулируют распорные лапки. Завершающий этап – это прикручивание лицевой панели.

 Загрузка …

Капитальный ремонт посадочного места

Нередко причина расшатывания и выпадения розетки кроется в неправильно смонтированном посадочном гнезде. В таком случае понадобится капитальная модернизация этого элемента. Для этого придется вооружиться следующими инструментами:

• коробка для монтажа розетки размером 6,8 на 4,5 см;
• гипс;
• строительный ножик;
• грунтовка на основе полимеров;
• шпатель в виде небольшой лопатки.

Работу нужно начинать с отключения прибора от сети. Если вы делаете подобное впервые, то стоит заранее пометить маркером провода, чтобы не перепутать их после ремонта. После этого производится демонтаж розетки с выпадающей контактной группой. Далее нужно открутить саморезы, устранить заглушки и пропустить провода в коробку. Дно коробки наверняка будет вам мешать, поэтому предварительно его нужно вырезать.

После этого можно приступать к установке основания розетки в коробку. Максимальное прилегание позволит избежать дальнейших проблем с выпадением электроприбора. Далее производится корректировка неточностей и намечивание расположения посадочного места. Остается прогрунтовать коробку с наружной стороны, подождать высыхания. Далее разводится гипс, которым обрабатывается стенка и посадочное место. В подготовленную полость вставляется монтажная коробка, затем устраняется материал и заполняются щели. На схватывание гипсового раствора уходит приблизительно 15 минут. Через это время можно устанавливать новую розетку, расклинив предварительно основу и подкрутив регулировочные винты. Завершающий этап – установка лицевой панели.

Типы двойных розеток

Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:

1. Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
2. Открытые – розетки стандартного вида.

Типы двойных розеток

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.

Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.

В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.

Такие типы устройств различить несложно.

Двойные розетки с заземлением и без него

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.

Другие виды конструкций:

• наружные;
• скрытые (внутренние);
• стандартные;
• полярные.

Кто поддерживает горение а кто нет?

Все «подопытные» произведены в России или в Украине. А как известно пластик у нас может быть самый разный, и результат непредсказуемый. Я сымитирую нагрев проводки и возгорание.

Для этого достаточно сначала их слегка разогреть и посмотреть, как они себя будут вести под нагревом. А потом подвергнуть их открытому огню. Равномерно прогрев их горелкой буквально 20 секунд, пластик всех корпусов начал плавиться. А еще через 20 секунд легко загорелся.

Горят абсолютно всё. И горят и распространяют огонь прекрасно. Никакие они не самозатухающие. И даже Schneider и Legrand горит. Есть у вас проводка начнет греться, разогреет пластик до возгорания, они прекрасно будут его поддерживать…

Единственное что положительно влияет на время выгорания, так это толщина пластиковой стенки. Те что подороже и потолще – воспламеняются позже остальных и горят дольше. А то что не распространяет горение – не правда. Удивили меня наши производители. Всё горит почти одинаково. Нет никакой разницы.

Остается надеяться что у Вас качественная автоматика, которая сработает раньше, чем прогреется подрозетник до воспламенения. Тут конечно лучше взять толстостенные модели.

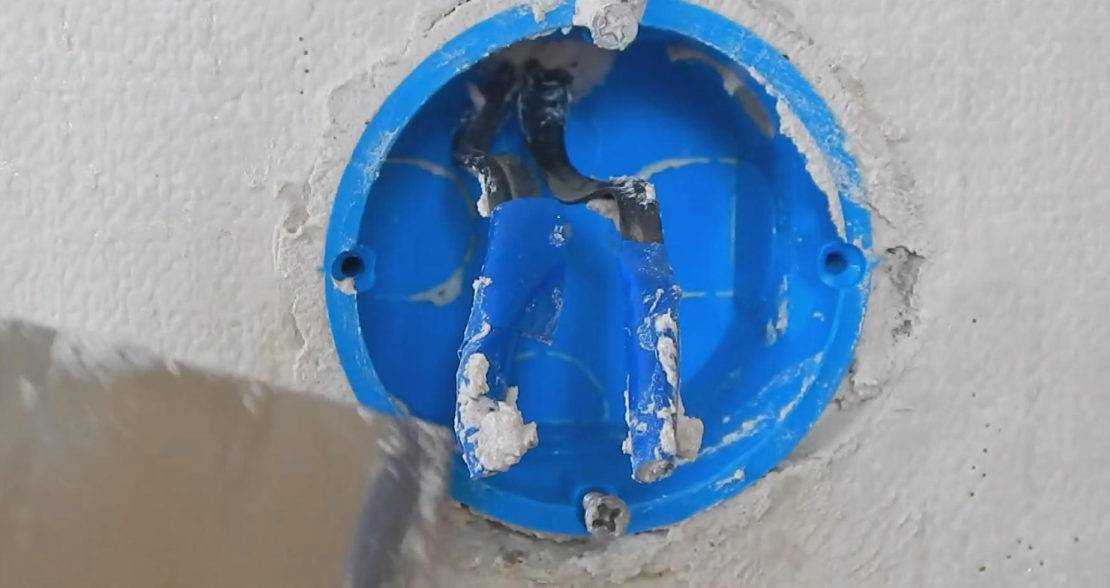

Инструкция: как закрепить розетку в стене

Работа выполняется следующим образом. Отключите электропитание! Для этого в щитке, надо рычаги автовыключателей поставить в режим «выкл.», по стандарту это расположение, при котором рычаг смотрит вниз. Какой именно автомат нужно отключить, если они не подписаны, выясняется опытным путём и поочередного выключения и проведения проверки, к примеру, отверткой с индикатором, на наличие электронапряжения в электропроводке розетки. Если проверять некогда, правильно отключить все. Однако потом надо убедиться, в отсутствии электротока, в месте монтирования!

Перед тем как закрепить розетку заново, надо разобраться почему она выпадает, чтобы не делать одну и ту же работу несколько раз

После этого:

1. 1. Далее надо разобрать устройство и достаем механизм из подрозетника. Подрозетник может отсутствовать и устройство стоять просто в отверстии в поверхности из бетона, что абсолютно неправильно, из-за этого крепеж не надежный. Такую ситуацию можно наблюдать в домах старой постройки. Также часто можно видеть поставленный металлический подрозетник, в котором нет болтиков крепления, и механизмы устройства крепятся лишь при помощи родного распорного механизма, надёжность крепежа которого сомнительная.
   2. Следующим шагом надо отключить от электропроводки само устройство. Затем взять стандартный подрозетник, если он отсутствует и примерить его к гнезду. Если глубина гнезда оказалась меньше, чем глубина стакана, надо отрезать от него заднюю часть.

Также может потребоваться немного расширить отверстие, подрозетник при монтаже не должен поддаваться деформации

Если подрозетник выполнен из металла, нужно его осторожно вынуть, при этом, если работать аккуратно, можно избежать значительных разрушений и не понадобится последующий ремонт, так как рамка устройства все замаскирует. Используем подрозетник, и если он подошел, то есть не выпирает из стены и не искривляется, можно ремонтировать дальше.
Намазываем подрозетник, для этого надо по инструкции развести смесь на основе гипса, можно применить и простой алебастр, и нанести смесь в гнездо. Сразу после этого надо вставить подготовленный заранее подрозетник в гнездо строго по уровню, выпирающие излишки состава сразу надо убрать.
Теперь надо выждать время пока смесь схватится, после чего можно подключать к электропроводке и ставить механизм в монтажную коробку

Для крепежа устройства надо прикрутить болты в подрозетнике – это лучшее решение для фиксирования механизмов электрических установочных устройств. В конце ремонта надо поставить рамку и декоративную панель.

Сразу после этого надо вставить подготовленный заранее подрозетник в гнездо строго по уровню, выпирающие излишки состава сразу надо убрать.
Теперь надо выждать время пока смесь схватится, после чего можно подключать к электропроводке и ставить механизм в монтажную коробку. Для крепежа устройства надо прикрутить болты в подрозетнике – это лучшее решение для фиксирования механизмов электрических установочных устройств. В конце ремонта надо поставить рамку и декоративную панель.

На этом работа окончена, теперь крепление по максимуму надёжное розетка держится, и вываливаться не будет.

Что такое заземление

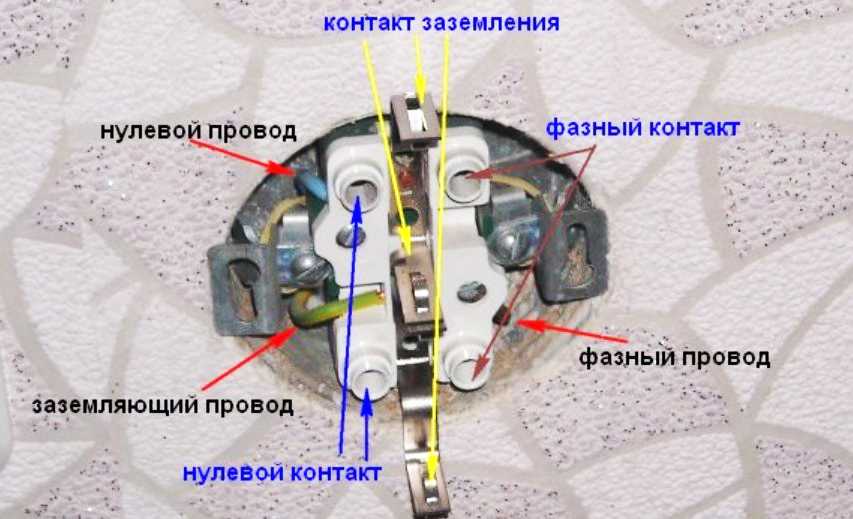

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

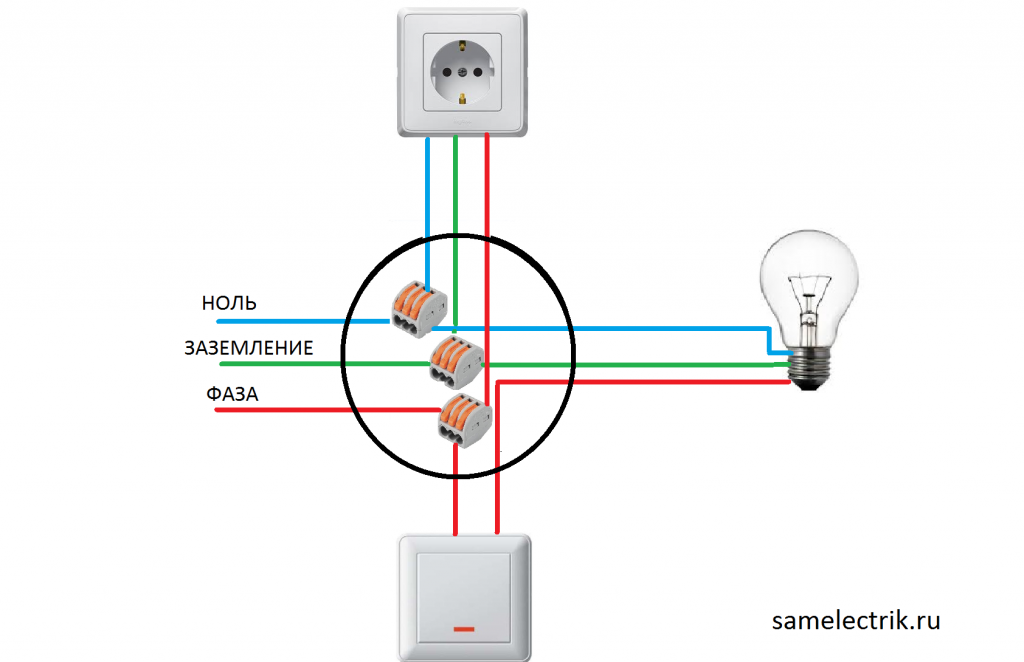

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Подготовительные работы

После выбора схемы подключения и места монтажа, потребуется выполнить еще несколько обязательных действий. В большинстве случаев моноблоки устанавливаются на место старого устройства. С этой целью потребуется демонтировать имеющуюся одиночную розетку и установочную коробку.

Перед началом демонтажа нужно обесточить квартиру с помощью автоматических выключателей. После этого розетку можно демонтировать. Эта процедура выполняется легко: от клемм отсоединяются проводники и выкручиваются лапки, фиксирующие прибор. Новая розетка тоже разбирается на основные конструктивные элементы.

Если монтаж двойной розетки в один подрозетник планируется на новом месте, в стене нужно просверлить новое отверстие. Для этого на перфоратор устанавливается коронка. Ее диаметр должен быть немного больше, чем подрозетник. Сверление бетона осуществляется в ударном режиме, кирпича и гипсокартона – в обычном. Отверстие должно быть такой глубины, чтобы подрозетник становился заподлицо с поверхностью стены. Остатки материала из середины аккуратно вычищаются молотком и зубилом, чтобы не повредить подведенный провод.

Далее все кабели заводятся в подрозетник через монтажные отверстия. Затем установочную коробку можно вставлять в посадочное место. Дорогие изделия крепятся с помощью боковых держателей, которые идут в комплекте или приобретаются отдельно. Модели попроще закрепляются с помощью шурупов.

Дополнительная фиксация обеспечивается алебастром, который закладывается в нишу перед установкой коробки. Одновременно производится выравнивание изделия с помощью строительного уровня. Излишки раствора убираются шпателем или ножом. После полного высыхания можно приступать к установке розетки.

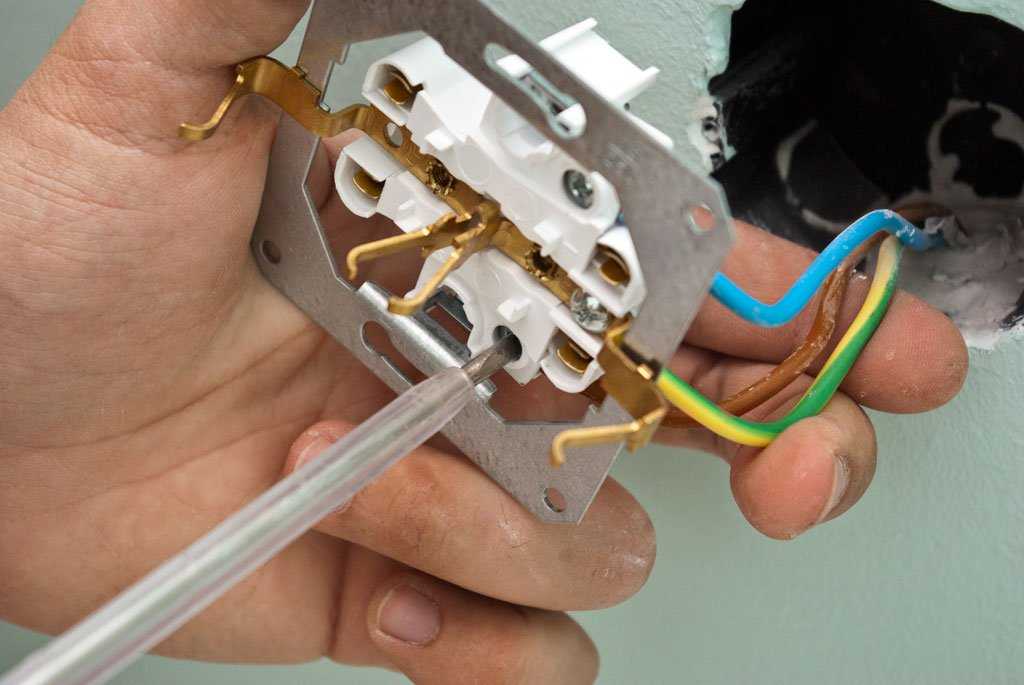

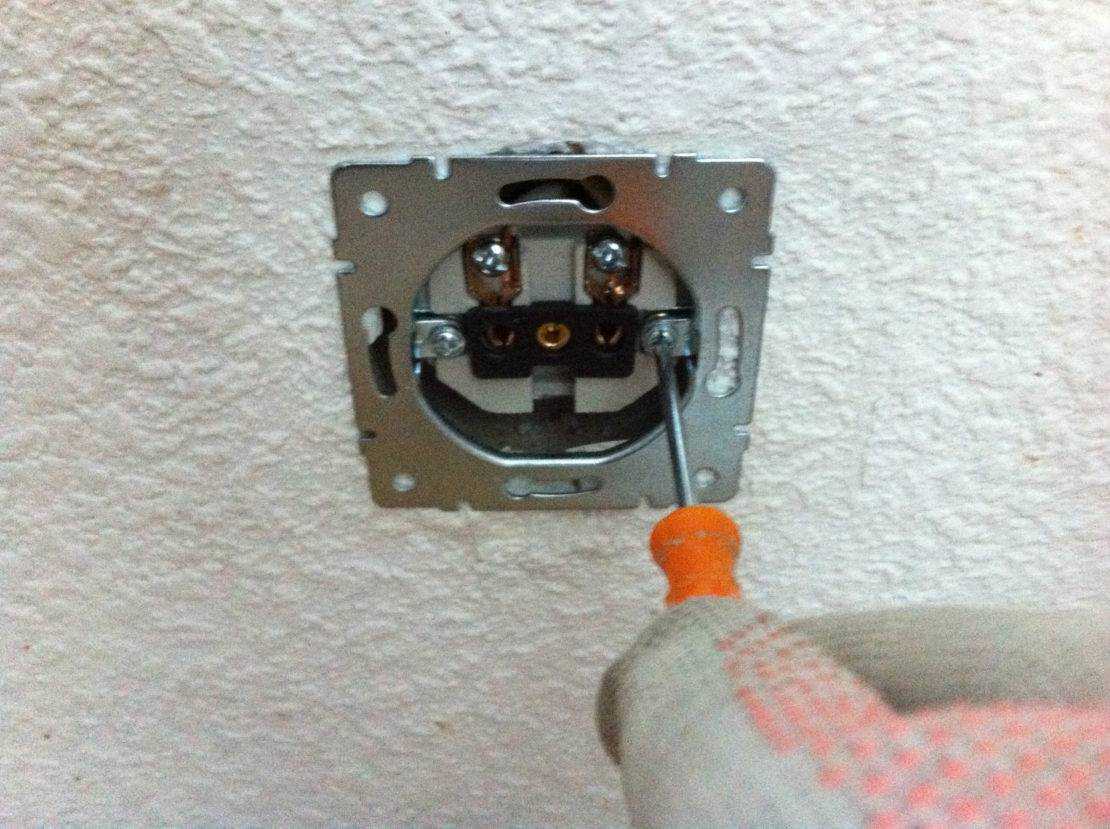

Ослабление винтовых зажимов

Если при монтаже внутреннего механизма розетки винтовым зажимом недостаточно качественно был закреплен питающий провод, то это может быстро привести к появлению искрения и треска в розетке. Это один из худших вариантов поломки, так как появление нагрузки, когда вы втыкаете вилку, еще сильнее начинает разрушать и без того плохое соединение.

Такие проблемы могут привести к тому, что розетка может начать искрить, причем даже если вы ее не используете. Это очень опасно с пожарной точки зрения, потому что в любой момент может произойти короткое замыкание. Это одна из наиболее распространенных причин возникновения пожара по причине неисправности электропроводки.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

https://youtube.com/watch?v=YZ—N5Zr0GI

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Что такое сдвоенная розетка и как она устроена

На самом деле есть мнение, что сдвоенная розетка – это вынужденная мера. И считается, что лучше поставить две одинарные розетки, чем одну двухместную. Это мнение имеет право на жизнь, но давайте разберёмся подробно в этом вопросе.

Любые розетки, обычные или сдвоенные, монтируются на так называемый подрозетник. Подрозетник – это монтажная коробка стандартного размера: диаметр 68 мм и глубина 40. В этом «стаканчике» нужно поместить все детали соединения. Подрозетники изготавливают из негорючего пластика, и в них есть перфорация для ввода проводки.

ФОТО: el-one.ruНекоторые коробки могут быть оснащены так называемыми ушами – небольшими выступами, позволяющими крепить несколько коробок вместе. Как раз при установке двойников это актуально

А теперь стоит отдельно обсудить два разных термина. Есть розетки двойные, а есть сдвоенные. И это не одно и то же. Если монтаж контактов происходит в двух коробках с соединительными «ушами» и сверху накрывается рамкой, то это сдвоенная розетка, в которой по сути два отдельных блока. А если все контакты находятся в одном «стакане» и просто к ним подключается основной механизм розетки с двумя входами, то это сдвоенная розетка.

ФОТО: odstroy.ruСама розетка по схеме состоит из корпуса, который изготавливают из тугоплавкого пластика. Для крепления на корпусе есть суппорт и отверстия для фиксации коробки при помощи саморезов

Сам механизм штепсельной розетки – это шина из латуни и лепестки, которые непосредственно соприкасаются со штырями вилки. Для поддержания плотности соединений в качественных моделях устанавливают пружины. Как видите, розетка – не такой уж и примитивный механизм, к нему нужно отнестись с должным уважением, чтобы избежать больших проблем.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.

Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

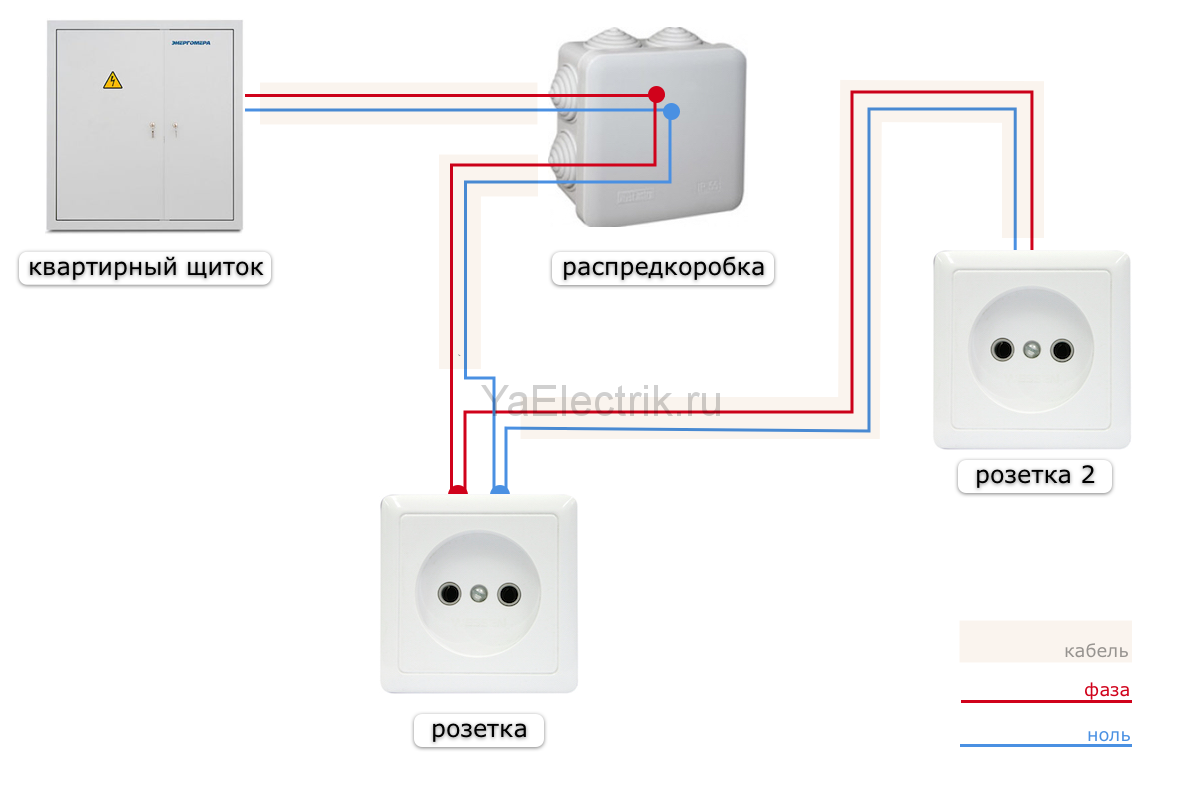

Особенности монтажа группы розеток шлейфом:

1. Согласно требованиям ПУЭ, РЕ-проводник не должен иметь разрывов. Для его соединения с клеммами электроустановки необходимо использовать отдельные ответвления. Неправильное присоединение заземляющего проводника может привести к тому, что в случае его обрыва на одной из розеток все остальные устройства также окажутся незаземленными. Поскольку определить качество заземления без проведения специальных измерений или визуального контроля целостности РЕ-проводника невозможно, то в этом случае не удается достигнуть необходимого уровня электробезопасности.
2. Для защиты потребителей, питающихся от группы розеток, должен использоваться автоматический выключатель на 16 А. Если совокупная мощность запитываемых электроустановок превышает 3 кВт, то для каждого устройства необходимо прокладывать отдельную линию.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию. Демонтаж старой розетки До начала работы с электропроводкой нужно позаботиться о своей безопасности. Где монтируются двойные розетки? Инструкция для желающих самостоятельно подключить розетку: Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует. Как и силовые розетки, интернет-аналоги вставляются в гнезда. Распределительный кабель прокладывается открытым методом или закрытым в стенах. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки. Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Если же этого не сделать, то установить и подключить рабочую часть не получится. Работу розетки лучше проверять при включении недорогой бытовой техники, например, настольной лампы.

Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети. Как подключить Розетку и Выключатель (ЛЕГКО)

Розетки скрытой проводки купить в Украине. Цена на розетку встраиваемую

Разновидности розеток

Существует два основных типа фурнитуры: встраиваемые и накладные. Накладные устройства удобны тем, что их легко установить, не нужно делать отверстие в стене для подрозетника. Однако такой вариант установки подразумевает сильный выступ розетки от стены, что является не практичным, а иногда и опасным (особенно, если в доме есть дети).

Необходимо отметить, что для тех, кто нуждается в большом количестве розеток отлично подойдут серии блоки. Чаще их применяют в торговых центрах, офисах, на складах, но дома тоже монтируют. Модули розеток встраиваются и в столы, и в мягкую мебель. Лючки под модули бывают горизонтальной и вертикальной сборки, конструкция в сборе способна уместить практически любое количество розеток и разъемов. Вертикальный вариант позволяет уместить больше розеток, так как способен расположить их со всех четырех сторон.

Выбор врезных агрегатов зависит и от типа питания и напряжения: 220В – домашнее использование в квартирах или домах, 380В – для производственных комнат, а также для подключения станков и машин.

Как выбрать встраиваемый вариант

Выбирая подходящую встроенную розетку для квартиры или дома, необходимо учитывать следующие нюансы:

1. Подходящее дизайнерское оформление и вид.
2. Безопасность изделия, уровень защиты.
3. Надежность и долговечность.

Безопасность

Безопасность – это то, что гарантирует не только надежность проводки, но и сохранность жизни и здоровья человека, ведь аппараты плохого качества могут спровоцировать короткое замыкание или пожар. Сейчас безопасность регулируется уровнем защиты IP – это главный параметр, по которому подбирают электрооборудование. В паспорте устройства обязательно указывается степень «IP» и две цифры после – первая (от 0 до 6) говорит об уровне защищенности от попадания твердых предметов и пыли, а вторая (от 0 до

1. IP20 – встраиваемые устройства, которые устанавливаются в сухих комнатах (подойдёт для спален коридоров, гостиной).
2. IP44 – встраиваемые агрегаты для помещений с повышенной влажностью (отлично впишется в ванную или кухню)
3. IP54 – можно без опасений устанавливать на улице и в комнатах с повышенным уровнем влажности.

Также за безопасность отвечает заземление. Существуют встраиваемые, накладные варианты с заземлением и без него. По своей сути, приспособление с заземлением – это обычная модель, которая имеет один дополнительный провод. Такая конструкция позволяет обеспечить безопасность в случае повреждения механизма, ведь его корпус заземлится еще до того момента, как в него будет направлено напряжение. У нас в магазине вы сможете дешево купить такие установки.

Долговечность

Мы предлагаем нашим покупателям выгодные условия сотрудничества. Ассортимент товаров большой – вы можете недорого купить врезные, встроенные накладные модели, блоки выдвижных агрегатов, дополнительные детали для электропроводки, выключатели (например, 16а, 14а). Цены на продукцию вполне доступные – начиная приблизительно от 25 грн. У клиентов есть возможность воспользоваться быстрой доставкой товаров в Киев, Харьков и другие города Украины.

Когда появляется необходимость ставить двойную розетку

Двойная розетка

В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

Преимущества такого решения следующие:

• Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
• Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
• Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
• Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.
