Розетка на din-рейку с заземляющим контактом: монтаж, установка и подключение

Устройство

При использовании штепсельной розетки необходимо знать ее устройство.

В состав изделия входят следующие элементы:

Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.

Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Что можно крепить на din рейку

Приспособления под крепеж на din рейку сегодня имеет любой электротехнический прибор стандарта DIN из тех, что относятся к сетям до 230 Вольт, а также требуют установки с ограниченным доступом.

К таким относятся:

автоматические выключатели, одиночного и пакетного исполнения;
устройства защитного отключения (УЗО);
реле управления, защиты, реле напряжения;
приборы учета, или электросчетчики различных видов;
электротехническая оснастка: нулевые и соединительные шины, разветвители, клеммники и т.д.;
специальные приборы, относящиеся к системе «умного дома».

Кроме перечисленных, выполняют крепление на профиль пучков проводов, фиксируя их пластиковыми хомутами, и других конструкций, крепеж которых, например, осуществляется с помощью самонарезающих шурупов, а также болтов с гайками.

Условное обозначение на схеме

Для удобства чтения схем и обслуживания электрического оборудования применяются условные обозначения. В РФ этот параметр прописан в ГОСТ 21.614-88. Он введен с июля 1988 года и полностью заменил старую версию ГОСТа 2.754-72, действующего во времена СССР.

На строительных чертежах и схемах электрические розетки обозначаются как полукруг с установленным посередине «шпилем».

В зависимости от вида розетки обозначение может меняться.

Для открытой установки:

Двухполюсная (сдвоенная) — полукруг с двумя параллельными «шпилями» вверху.
Двухполюсная с защитным контактом — полукруг с горизонтальной полоской вверху и «шпилем».
Трехполюсная с защитным контактом — полукруг, горизонтальная линия и три полоски, направленные вверх.

Для розеток скрытой и внутренней установки также имеются особенности. Главное отличие в том, что полоска начинается не с конца полукруга, как в рассмотренных выше случаях.

В одинарных влагозащитных розетках с защитным контактом и без него обозначение такое же, как в обычных случаях, но полукруг закрашен.

Если вместе с розеткой идет выключатель, рядом со шпилем добавляется еще одна «антенна» с загнутым в конце краем.

Розетки на схемах.

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

Винтовые. Степень затяжки провода регулирует человек.
Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

По количеству полюсов — двух и трех полюсные.
С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Блиц-советы

Применение унифицированных реек в электрических щитах существенно облегчает их обслуживание. Чтобы заменить устройство необходимо лишь послабить на зажимах крепежные элементы проводов для их отъединения, затем защелку сдвигают вниз, и прибор снимают с рейки.
Для определения величины постоянного тока оборудования, необходимо его мощность разделить на напряжение сети.
Если к распределительному узлу планируется подключение мощных электроприборов, специалисты рекомендуют использовать модели розеток со значением номинального тока не ниже 16А.
Для монтажа розеток в распределительных узлах достаточно использовать устройство со степенью защиты не ниже IP. При монтаже DIN-рейки на открытом воздухе или в помещениях с повышенной влажностью рекомендовано обеспечить уровень защиты не ниже IP44.

https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-na-din-rejku.html
https://masterpotoku.ru/rozetki-i-vyklyuchateli/rozetka-na-din-rejku.html
https://housetronic.ru/electro/rozetka-na-din-rejku.html

Что такое дин рейка в электрике, ширина модуля din

Какие бывают DIN-рейки?

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

Ω-образный. Самая популярная форма, применяемая в распределительных щитах под автоматы, прибор учета электроэнергии и т.д. Выглядит она так, как на картинке:
C-образный. Концы загнуты внутрь, благодаря чему на такую DIN-рейку можно установить аппаратные зажимы либо клеммные колодки.
G-образный. Применяется крайне редко, по назначению соответствует рейке в форме С.

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!

Будет интересно прочитать:

Кабель каналы: виды и размеры
Как собрать распределительный щит своими руками
Набор инструментов электрика

Типы реек

Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:

Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.

Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.

Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.

Особенности установки модульной розетки

Перед монтажом каждого электрического щитка необходимо четко определиться с количеством и порядком расположения всех модульных устройств, входящих в его состав. Это связано не только с необходимостью правильно составить общую схему электроснабжения квартиры, но и напрямую влияет на выбор корпуса распределительного устройства.

Каждый модульный элемент имеет четко определенный размер, который регламентируется стандартом DIN43880. В соответствии с этим документом ширина одного модуля принята равной 17,5 мм.

В зависимости от мощности, на сегодняшний день выпускают две разновидности розетки на дин рейку. Они отличаются, в первую очередь, размером.

Конструкция каждой такой розетки не имеет принципиальных отличий от устройства встраиваемых или накладных моделей. Такая розетка также имеет две рабочих клеммы, к которым подключаются фазный и нулевой провода. В зависимости от назначения, это устройство может быть оснащено заземляющими контактами.

Единственной особенностью таких розеток является их четко регламентированная форма и размер, а также наличие специальной защелки, позволяющей монтировать изделие на рейку.

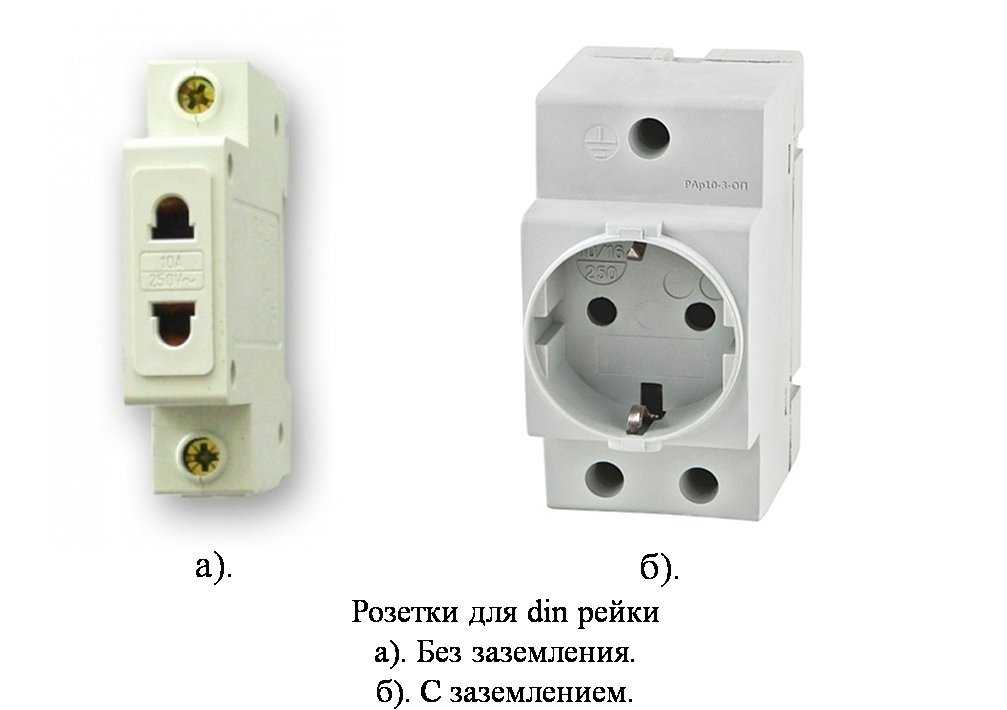

На рисунке представлены два наиболее распространенных типа розеток, предназначенных для установки на din рейке. Эти модели, помимо размера, отличаются наличием заземляющих контактов.

Розетка без заземления

Ширина этого устройства составляет 1 модуль (17,5 мм), оно очень компактно. Для установки такой розетки не приходится выделять много места. Предназначено подобное изделие для подключения маломощных потребителей, не требующих обязательного заземления, например, светильника или паяльника. Выпускаются модели с номинальным током 6 и 10 А.

Розетка с заземлением

Несколько более габаритной является розетка, имеющая ширину 2,5 модуля. Она оборудована заземляющими контактами и предназначена для питания потребителей, металлические части корпуса которых при работе должны быть заземлены. К таким устройствам можно отнести, например, ручной электроинструмент. Выпускаются модели, имеющие номинальный ток 10 и 16 А.

В пределах двух рассмотренных разновидностей существует достаточно большое количество вариантов конструктивного исполнения розеток, предназначенных для установки на дин рейку, которые предназначены для работы в разных условиях.

Большинство устройств, представленных в магазинах электротоваров, имеют степень защиты IP20, этого вполне достаточно для установки их в распределительном щитке.

Что касается расшифровки обозначения степени защищенности электрооборудования IP, то она очень проста. Первая цифра кода соответствует диаметру предмета, от воздействия которого защищено данное оборудование. Цифра 2 обозначает, что корпус устройства защищен от проникновения в него предметов диаметром более 12,5 мм (пальцев человека или подобных им объектов). Вторая цифра числового кода показывает степень влагозащищенности. 0 соответствует отсутствию какой-либо защиты от влаги.

При необходимости можно выбрать изделие, соответствующее более высоким нормам защиты. Например, розетка с заземлением Bemis 1/16A, имеющая степень защищенности от окружающей среды IP44, предназначена для эксплуатации в сложных условиях. Корпус этого изделия выполнен из прочного пластика, он надежно защищен от пыли и водяных брызг. Это дает возможность активно применять такие розетки на производственных предприятиях.

https://youtube.com/watch?v=7sz6sf-gUPg

Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно

Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).

От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками

Питающий кабель общей сети заводят в одну из коробок.

Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.

Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).

Очистить подрозетник от строительного мусора

Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз

Установка, выравнивание и фиксация как в предыдущем случае.

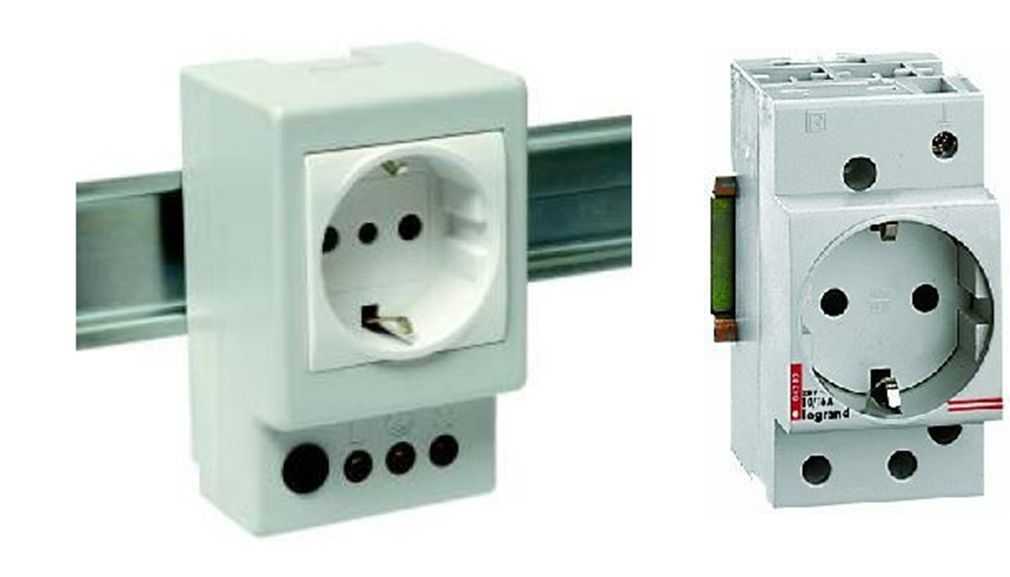

Назначение щитовой розетки

Розетка щитовая, устанавливаемая непосредственно в распределительном устройстве, служит для обеспечения электроэнергией потребителей, используемых при ремонте и обслуживании электрических щитков, а также потребителей, которые расположены в непосредственной близости от них. Кроме того, наличие стандартного штепсельного разъема позволяет подключать переносные осветительные приборы, необходимые для выполнения контрольного осмотра оборудования.

Помимо распределительных щитов, розетки на дин рейках используются для подключения электроприборов различной мощности на предприятиях или в офисах крупных компаний, при обустройстве испытательных стендов, демонстрационных павильонов и т. д.

Монтаж

Перед тем как начать монтаж электрического гнезда, нужно убедиться, что параметры розетки соответствуют мощности того оборудования, которое предусматривается к подключению.

Если розетка будет установлена на небольшой электрический щиток дома или квартиры, то номинальный ток вполне допустим 6А, 10А. Если модульный прибор будет установлен для питания мощных электроприборов, необходимых при выполнении работ строительного или ремонтного характера, то его номинальный ток должен быть не менее 16А.

Для примера приведем электрогнездо с заземлением Bemis 1/16A со степенью защищенности IP44. Прочный пластиковый корпус соответствует высокому уровню защиты, что дает возможность применения Bemis 1/16A на производстве.

Последовательность выполнения монтажа модульного электрического гнезда:

Пользуясь отверткой, приподнимите подвижную часть пластикового зажима.
Установите розетку на профиль рейки и отпустите зажим. Щелчок сигнализирует о том, что защелка закреплена, а значит, розетка зафиксирована.
Займитесь подсоединением к ней трех проводов: фазного, нулевого и заземляющего.
