Правильное подключение светодиодов

Устройство LED-лампы

Прежде чем взяться за практический ремонт, разберемся в работе светодиодной лампы на 220 В теоретически.

Любая светодиодная лампочка (СЛ) – готовый светодиодный светильник, который состоит из набора светодиодов, размещенных на плате определенной, снабженной радиатором для отвода от диодов тепла конфигурации. Нередко роль радиатора выполняет металлический корпус лампы.

Диоды, соединенные последовательно, питает драйвер – источник тока. В бюджетных устройствах ток через светодиоды не стабилизируется и напрямую зависит от колебаний сетевого напряжения. В более дорогих лампах ток через полупроводники стабилизирован на заданном уровне. Второй вариант, конечно, намного надежнее первого, но стоит такая лампа несколько дороже, а ремонт ее сложнее.

Все это устройство помещается в корпус той или иной конструкции, который снабжается цоколем для подключения к сети 220 В и защитным колпачком, одновременно играющим роль светорассеивателя.

На лампе, изображенной выше, роль теплоотвода играет часть корпуса, выполненная из ребристого металла. В некоторых конструкциях ламп корпус может быть пластиковым, а радиатор располагается внутри него.

Регулятор мощности

Cхемы электронных устройств

Данный регулятор мощности можно использовать для регулировки оборотов коллекторных двигателей, яркости свечения лампы, нагревательных приборов. Принцип действия схемы основан на управление фазой включения симистора.

При достижении напряжения на конденсаторах C1 и C* равное величины включения динистора, он станет проводимым и конденсаторы разрядятся. Потенциометр P1 регулирует время зарядки конденсаторов C1 и C* и момент открывания симистора. PR1 нужен для более точной регулировки. Если регулятор будет использоваться для нагрузки более 100 Вт, то симистор необходимо оборудовать радиатором. На все потенциометры нужно поставить колпачки не пропускающим ток.

При сборке схемы соблюдайте технику безопасности, 220 ВОЛЬТ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ.

Также нужно помнить что при открытии и закрытии симистора создаются помехи которые будут мешать нормальной работе радиоприемника если он будет стоять рядом.

Используемые детали;

• Th1 — BTP 136/600, TIC 226
• D1 — KR 100, DB3
• C1 — 100 nF
• C1* — 47 nF
• C2 — 33 nF
• C3 — 47 nF/630 V
• Предохранитель —3,14 А в зависимости от нагрузки.
• R1 — 3,3 kOm
• R2 — 1,2 kOm
• P1 — 220 kOm
• Дроссель DL1 — 0,1 мГн

Дальше »

Фильтр

Выходное напряжение надо отфильтровать – оно содержит большое количество продуктов преобразования. Так как инвертор работает на достаточно большой частоте, то эффективными становятся фильтры, содержащие не только конденсаторы, но и малогабаритные дроссели относительно небольшой индуктивности.

Г- и П-образные LC-фильтры.

Для расчета элементов фильтра надо задаться коэффициентом пульсаций Кп. Он выбирается из предполагаемой нагрузки:

• чувствительная аппаратура для радиоприема, предварительные каскады аудиоаппаратуры, микрофонные усилители – Кп=10-5..10-4;
• усилители звуковой частоты – Кп=10-4..10-3;
• приемная и звуковоспроизводящая аппаратура среднего и низкого класса – Кп=10-2..10-3.

Для Г-образного фильтра, устанавливаемого после двухполупериодного выпрямителя, действуют соотношения:

• L*C=25000/(f2+Кп);
• L/C=1000/R2н.

В этих формулах:

• L – индуктивность дросселя в мкГн;
• С – емкость конденсатора в мкФ;
• f – частота преобразования в Гц;
• Rн – сопротивление нагрузки в Омах.

Для П-образного фильтра:

• С1=С2=С;
• L/C=1176/R2н.

Размерность величин та же, что и для предыдущего фильтра.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Фокус №8 в рейтинге лучших производителей.

“ФОКУС” – российская промышленная компания, занимающаяся разработкой, проектированием и производством светотехнической продукции.

Приоритетным направлением компании является выпуск светодиодных светильников разного назначения.

Современный ассортимент светильников компании “ФОКУС” включает уличные, магистральные, офисные, тепличные, взрывозащищенные и многие другие типы светильников, сфера применения которых охватывает практически все строения жилого, торгового и промышленного назначения.

Наш специализированный новостной раздел поможет вам всегда быть в курсе последних событий компании “ФОКУС” и ее продукции.

Анонс начала продаж источников питания производства ФОКУC

Компания ФОКУС обладает значительным опытом в разработке и производстве источников питания светодиодов для своих светильников, что в совокупности с контролем качества на каждом этапе изготовления и тестированием в собственной лаборатории позволяет выпускать исключительн …

Какие бывают светодиоды

Во-первых, светодиоды можно разделить по цветам: красный, желтый, зеленый, голубой, фиолетовый, белый. Большинство современных светодиодов выполнено из бесцветного прозрачного пластика, поэтому невозможно определить цвет светодиода не включив его.

Во-вторых, светодиоды можно разделить по номинальному току потребления. Широко распространены модели с током потребления 10 миллиампер (мА) и 20 мА. Следует помнить, что светодиод не в состоянии контролировать потребляемый ток. Именно поэтому мы вынуждены использовать ограничительные резисторы.

В-третьих, светодиоды можно разделить по такому параметру, как падение напряжения в открытом состоянии при номинальном токе. Несмотря на то, что про этот параметр нередко забывают — его влияние весьма и весьма значительно. Благодаря этому параметру иногда можно избавиться от ограничительного резистора.

Подключаем светодиод к компьютеру

Светодиод(ы) можно подключить к компьютеру разными способами.

Для подключения светодиодов в качестве простого освещения удобно использовать разъемы блока питания, выдающие 5 и 12 вольт. Для подключения светодиодов в качестве светомузыки удобно использовать LPT порт компьютера.

Виды и принцип работы импульсных источников питания

Основной принцип работы импульсного источника питания (ИИП) состоит в том, что постоянное напряжение (выпрямленное сетевое или от стороннего источника) преобразовывается в импульсное частотой до сотен килогерц. За счет этого намоточные детали (трансформаторы, дроссели) получаются легкими и компактными.

Принципиально ИИП делятся на две категории:

• с импульсным трансформатором;
• с накопительной индуктивностью (она также может иметь вторичные обмотки)

По другим признакам ИИП можно разделить на нестабилизированные и стабилизированные, однополярные и двухполярные и т.п. Эти особенности не носят столь принципиального характера.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

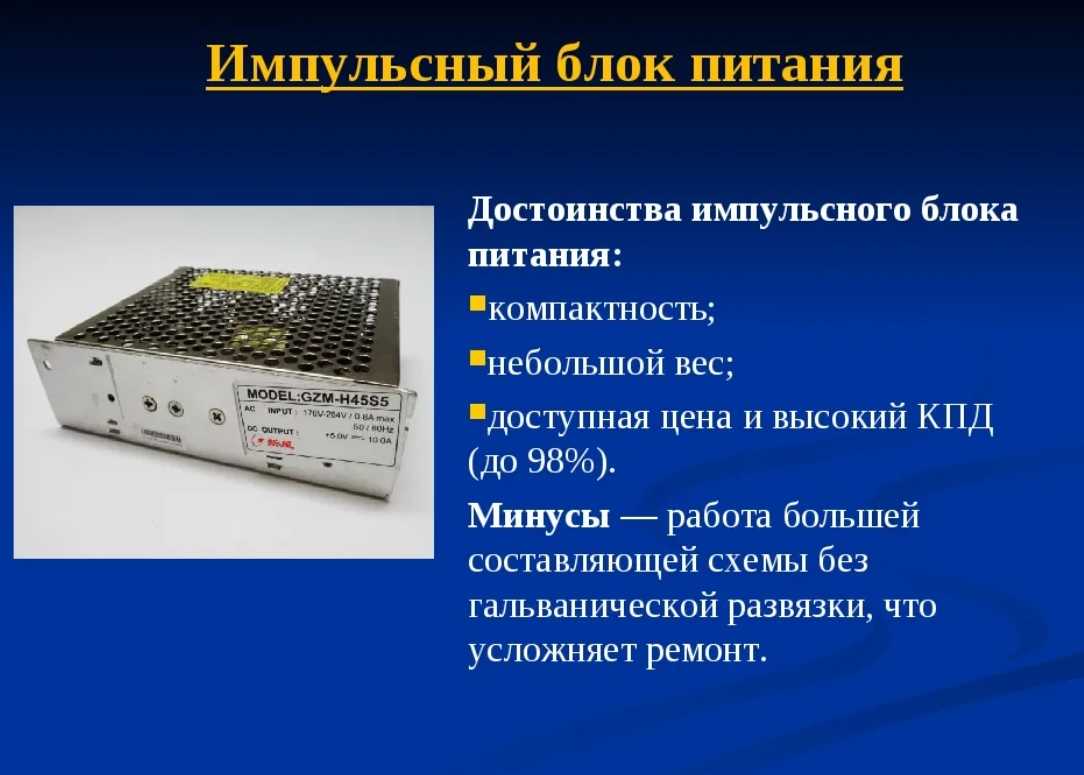

Здесь мы поговорим об импульсных блоках питания (ИБП), которые на сегодняшний день получили самое широкое распространение и с успехом используются во всех современных радиоэлектронных устройствах.

Прежде всего, эта статья посвящена для начинающих специалистов по ремонту электронной техники, поэтому материал будет изложен в упрощенной форме и поможет понять основные принципы работы ИБП.

Основной принцип, положенный в основу работы ИБП заключается в преобразовании сетевого переменного напряжения (50 Гц) в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, выпрямляется и фильтруется.

Преобразование осуществляется с помощью мощного транзистора, работающего в режиме ключа и импульсного трансформатора, вместе образующих схему ВЧ преобразователя. Что касается схемного решения, то здесь возможны два варианта преобразователей: первый –выполняется по схеме импульсного автогенератора (например, такой использовался в ИБП телевизоров 3 – 4 УСЦТ) и второй – с внешним управлением (используется в большинстве современных радиоэлектронных устройств).

Поскольку частота преобразователя обычно выбирается от 18 до 50 кГц, то размеры импульсного трансформатора, а, следовательно, и всего блока питания достаточно компактны, что является немаловажным параметром для современной аппаратуры.

В ИБП используются два принципа реализации цепей слежения – «непосредственный» и «косвенный». Выше описанный метод называется «непосредственный», так как напряжение обратной связи снимается непосредственно с вторичного выпрямителя. При «косвенном» слежении напряжение обратной связи снимается с дополнительной обмотки импульсного трансформатора (рисунок 2).

Уменьшение или увеличение напряжения на обмотке W2, приведет к изменению напряжения и на обмотке W3, которое через резистор R2 также приложено к выводу 1 ШИМ контроллера.

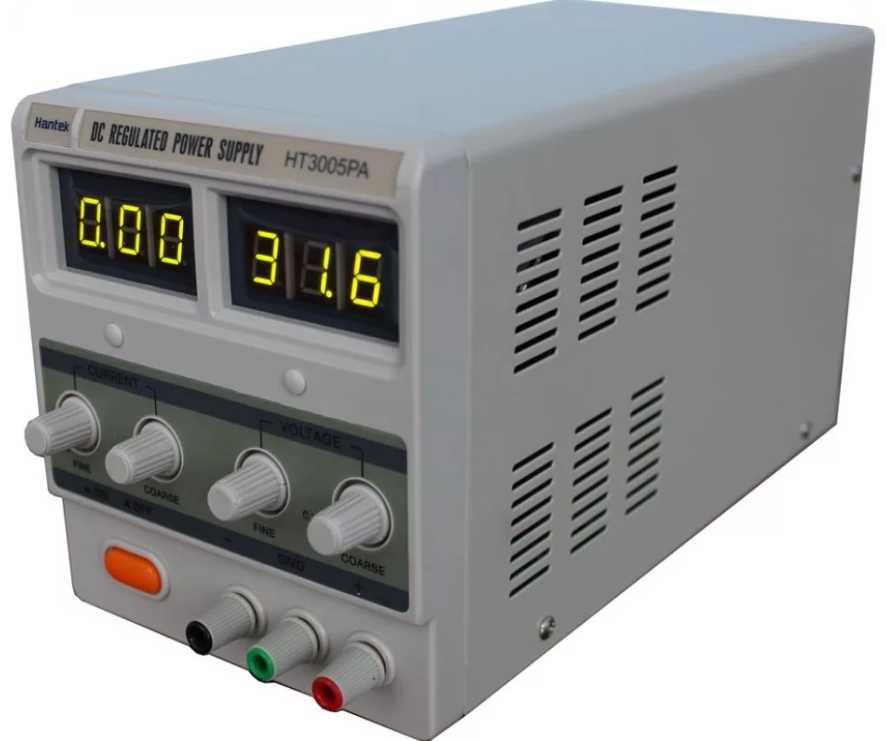

Схемы лабораторных генераторов

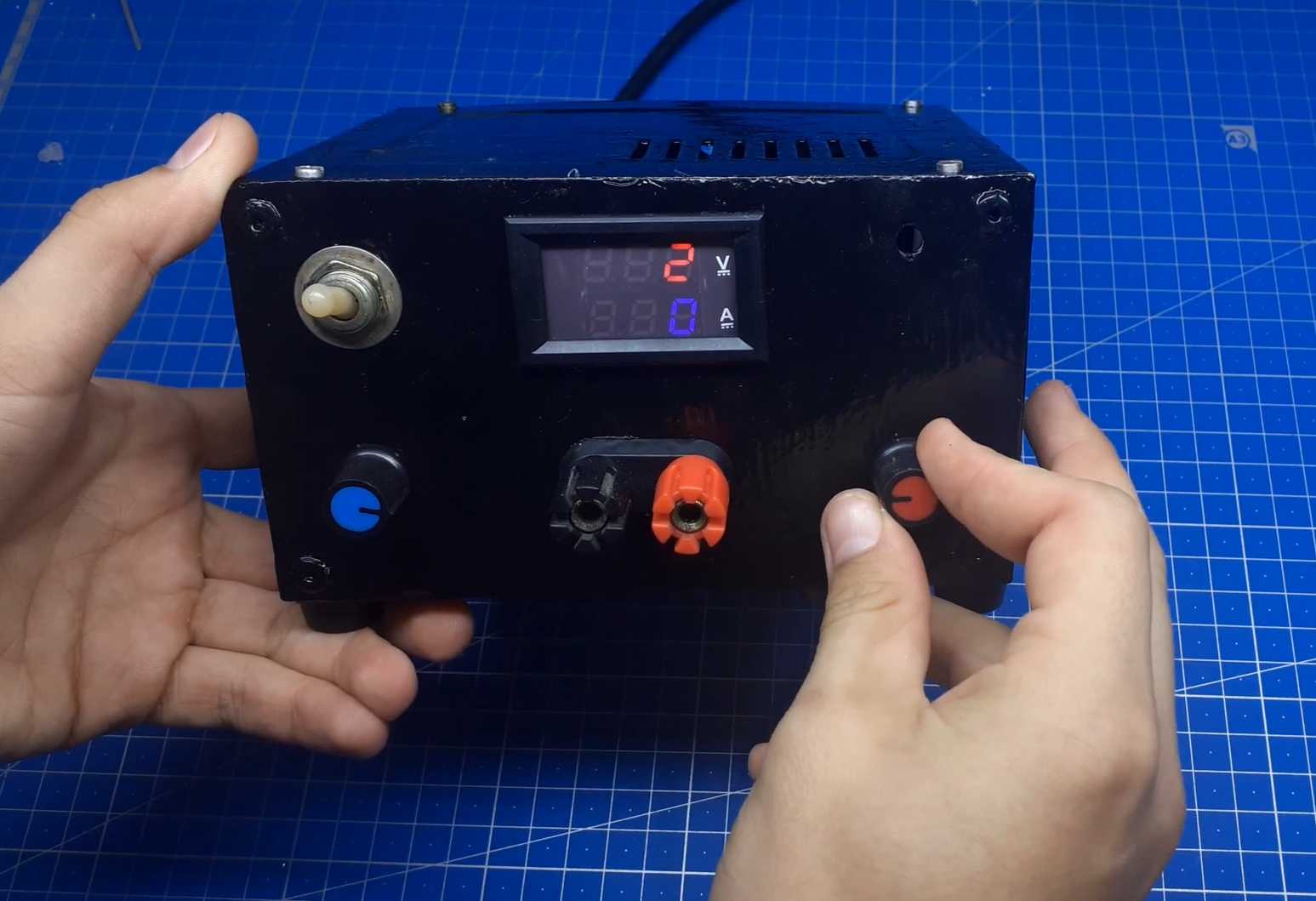

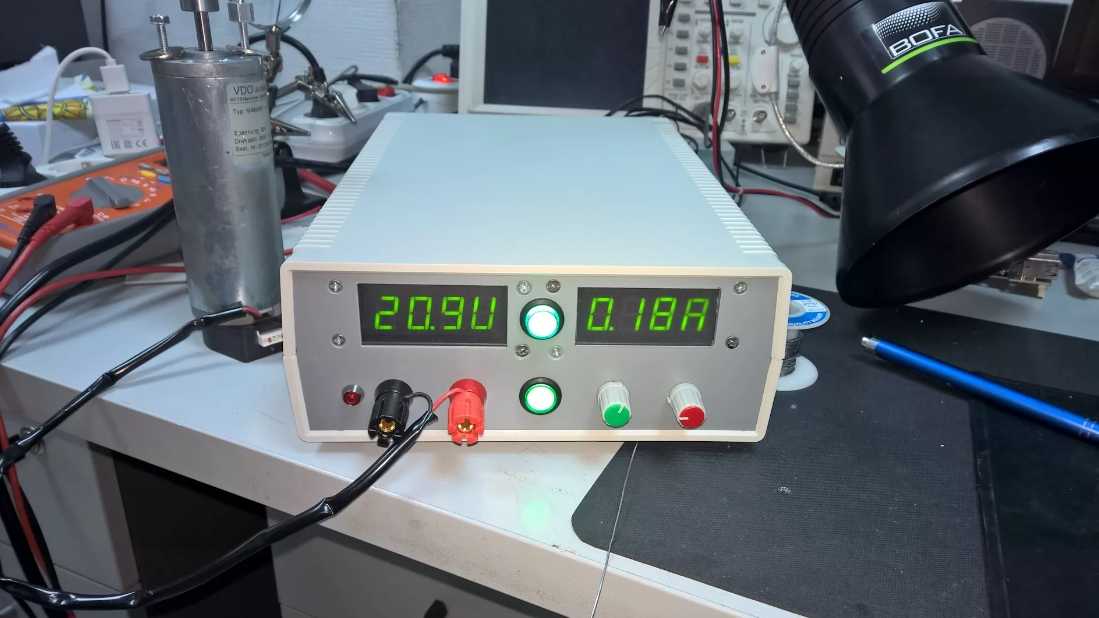

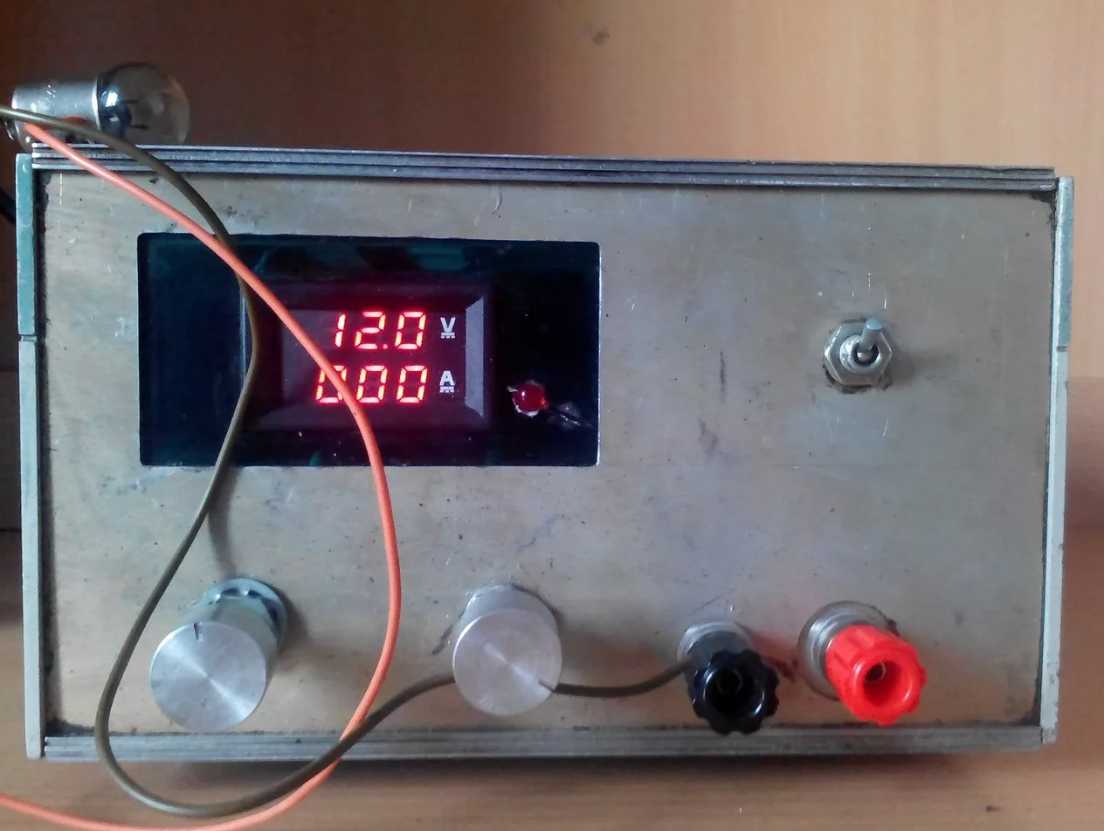

Самодельный блок питания – это регулируемый стабилизированный источник постоянного тока и напряжения. Основной его задачей является поддержание в широком диапазоне без погрешностей указанного напряжения и тока.

По схемопостроению лабораторный источник питания бывает двух типов.

Линейные лабораторные генераторы питания из китайских модулей часто используются нашими мастерами. Состоят из сетевого трансформатора больших габаритов.

Со вторичной обмотки снимается напряжение, затем оно выпрямляется и делается стабильным посредством линейного преобразователя. Из минусов: низкий КПД, большие габариты, значительный вес.

Импульсные источники питания работают по несколько иному принципу. Они не содержат сетевого трансформатора. В них вольтаж сети выпрямляется и уже стабильным подается на входную клемму преобразователя высокой частоты.

Здесь он трансформируется в линейный тип напряжения, а затем выпрямляется и подается на вход линейного стабилизатора. КПД импульсного источника имеет более высокое значение по сравнению с линейным.

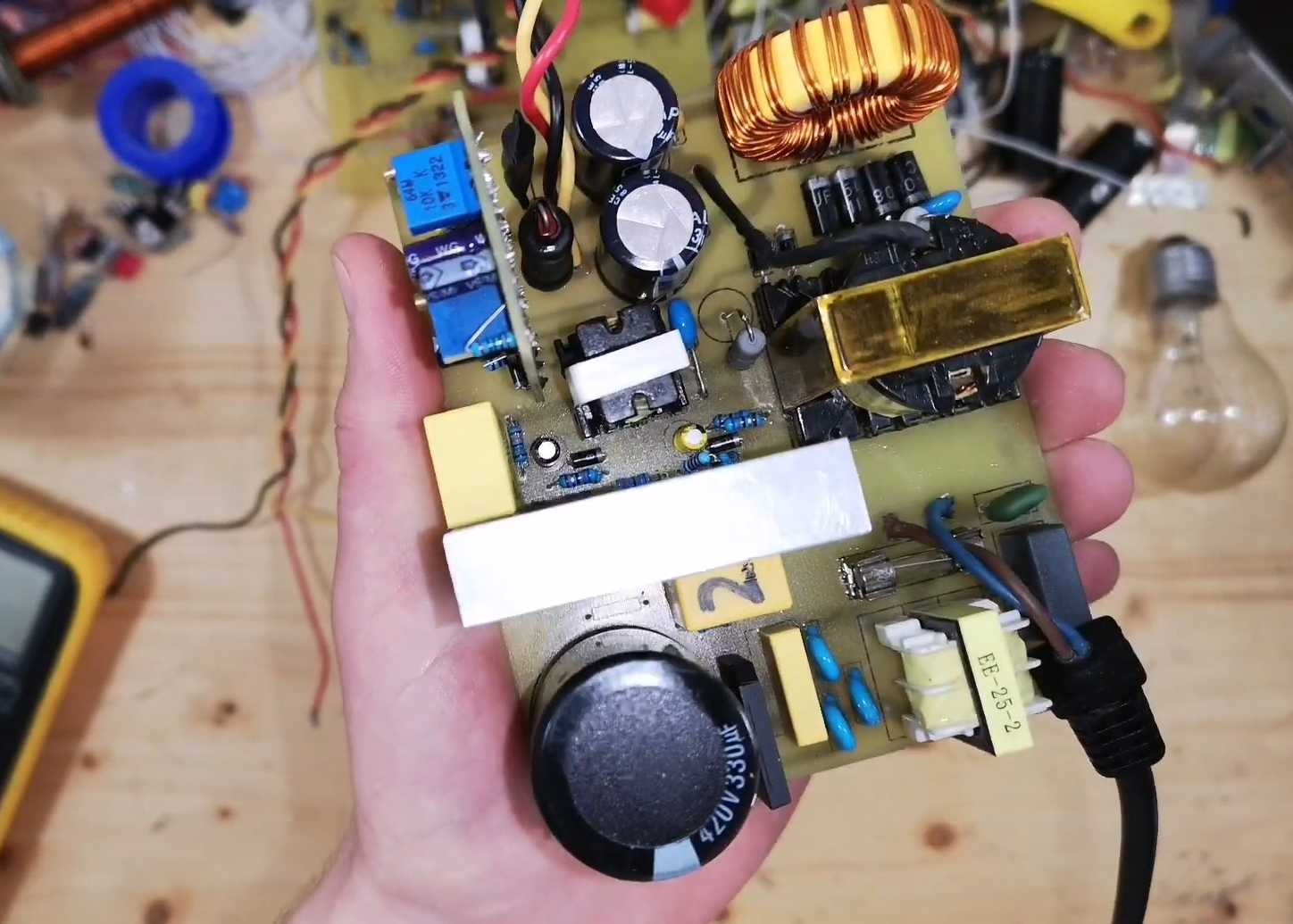

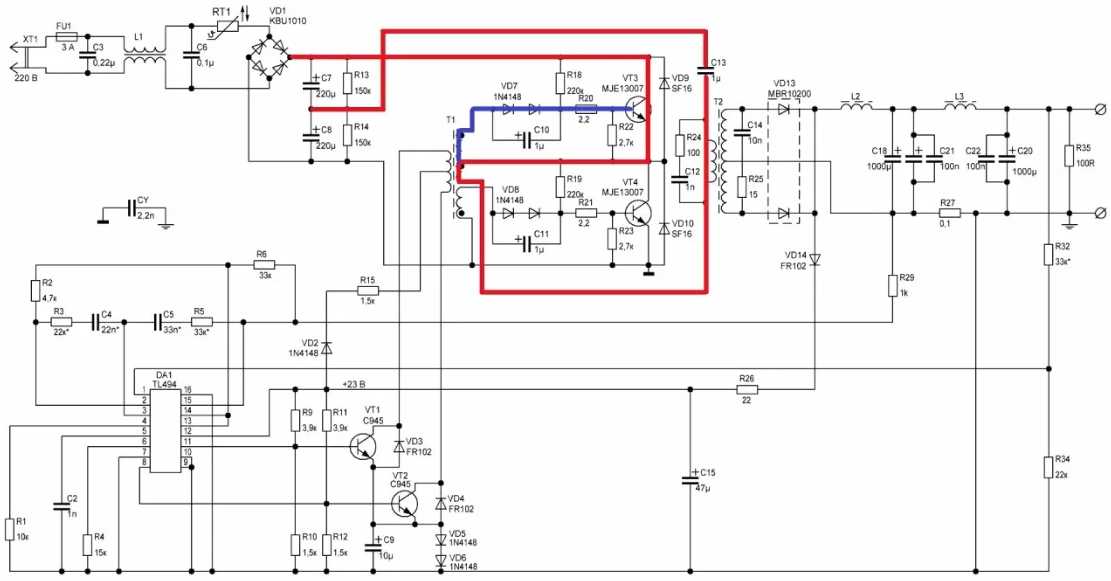

Импульсный БП на tl494

Принцип, по которому работает схема регулируемого блока питания импульсного типа БП tl494, прост. Управляющий импульс можно обрывать на любом временном промежутке.

До начала следующего такта он не появится, то есть можно ограничить ток при каждом последующем такте преобразования.

Подачей напряжения с источника питания проверяется работоспособность шим-контроллера, частота преобразования, наличие управляющих импульсов на обоих выходах. Если все в порядке, то подключается второй источник питания, который будет имитировать сетевой вольтаж.

На п210 транзисторе

У большинства радиолюбителей сохранились транзисторы п210. Поскольку в наше время широко используются более современные приборы, имеющие усовершенствованные характеристики частот и коэффициент усиления, их применение стало ограниченным.

Схема с использованием транзистора п210 тоже довольно проста. Однако следует учесть, что данный транзистор подключается в отрицательное плечо. Также для согласованной работы всех компонентов цепи необходимо использовать понижающие трансформаторы. Они более совместимы по току и напряжению.

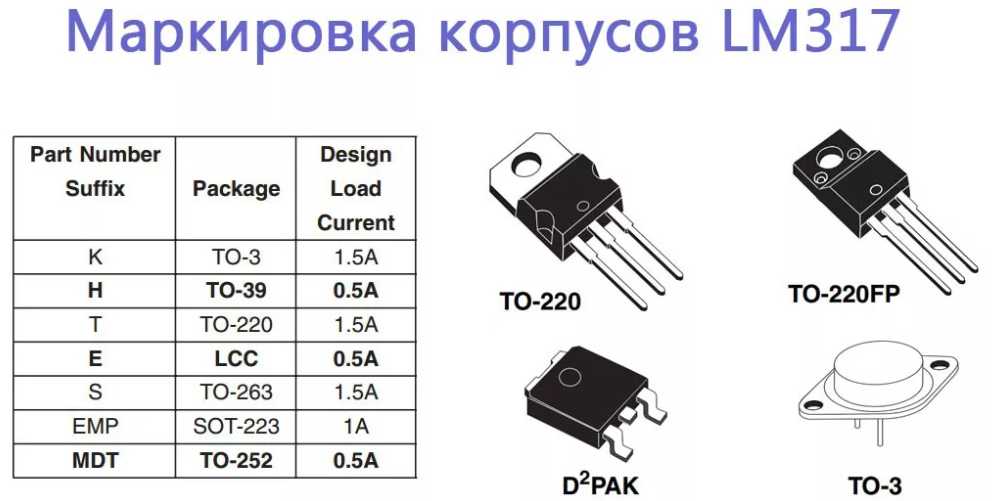

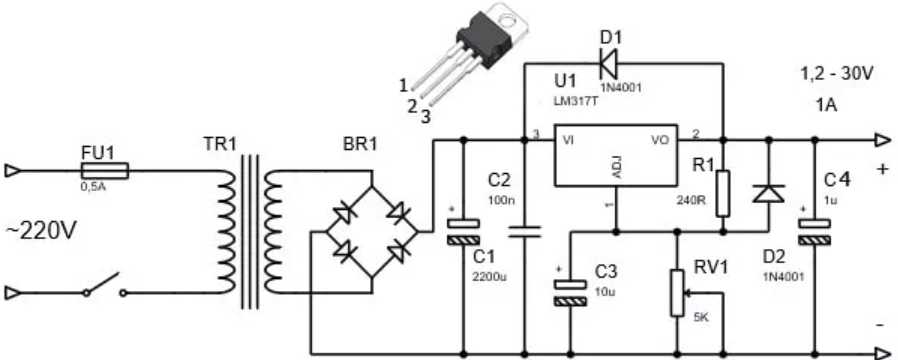

На lm317

Микросхема lm317 – достойный стабилизатор вольтажа. Заявленная пульсация напряжения на ее выходе составляет 0,1%. К тому же данная микросхема может обеспечить на выходе ток 1,5 А.

Поэтому позволяет собрать блок питания с линейным стабилизатором напряжения и регулировкой силы тока.

Микросхема надежно защищена от перегрева и короткого замыкания, может выдерживать температуры до 125ºС. lm317 дает ток до 1,5А. Чтобы сделать ее мощнее, применяется дополнительный внешний транзистор.

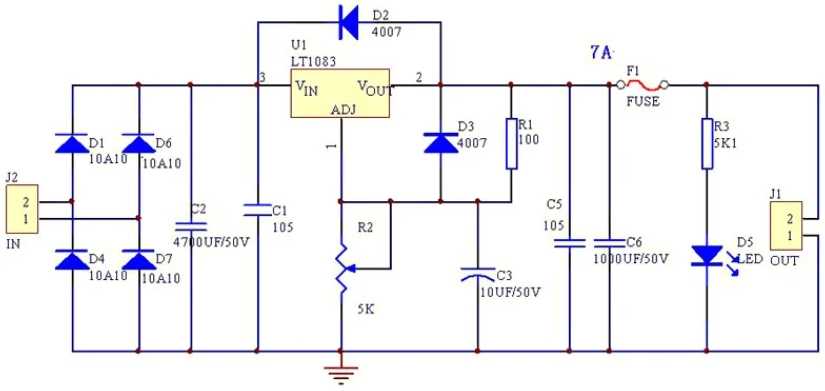

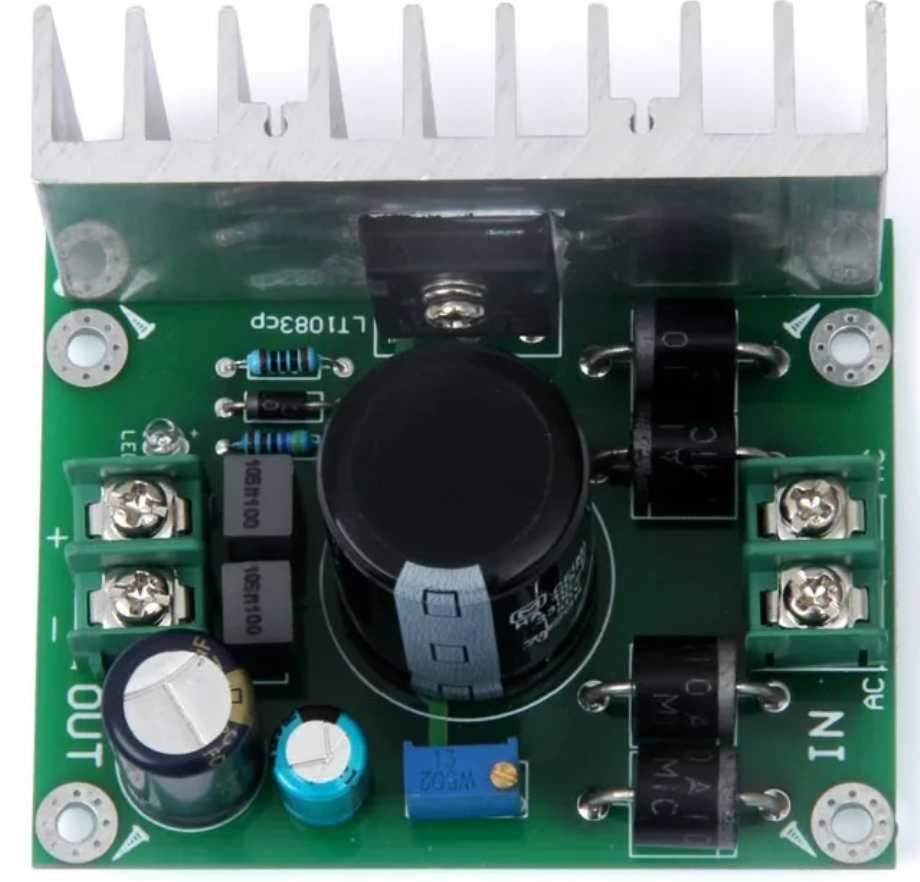

На lt1083

Блок питания, имеющий в своем составе lt1083, рассчитан на хорошие показатели силы тока при малом напряжении.

Поэтому во многих вариантах схем с данной lt1083 не требуется наличие внешнего дополнительного транзистора. Устройство является положительным регулируемым стабилизатором с низким падением напряжения.

Чтобы его использовать в лабораторном блоке питания, рекомендуется впаять многооборотный резистор. Так можно будет регулировать параметры вручную.

Регулировка напряжения и тока

Многофункционального метода управления амперажем и вольтажом еще не найдено – по причине конструктивной особенности устройства и схемы блока энергии с регулированием. Иногда это можно сделать, меняя местами компоненты обратной связи или сменой опорного вольтажа в сети.

Данные эффективные корректировки выполняются управляющими системами, которые для удобства размещены на лицевой панели БП.

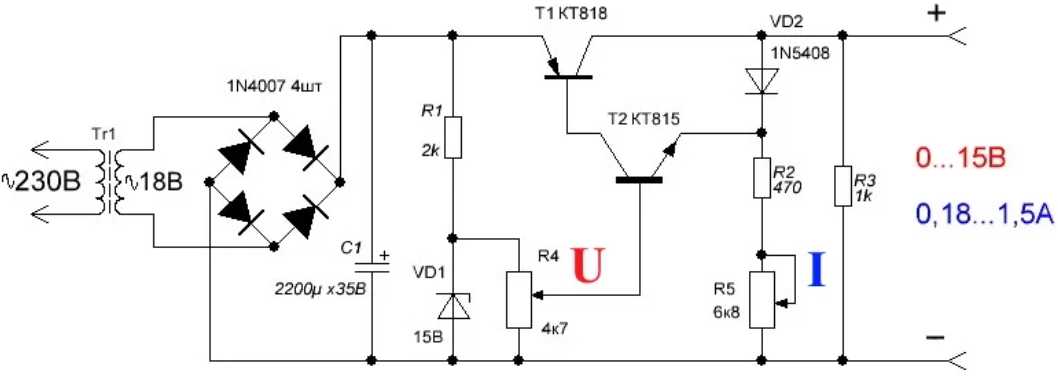

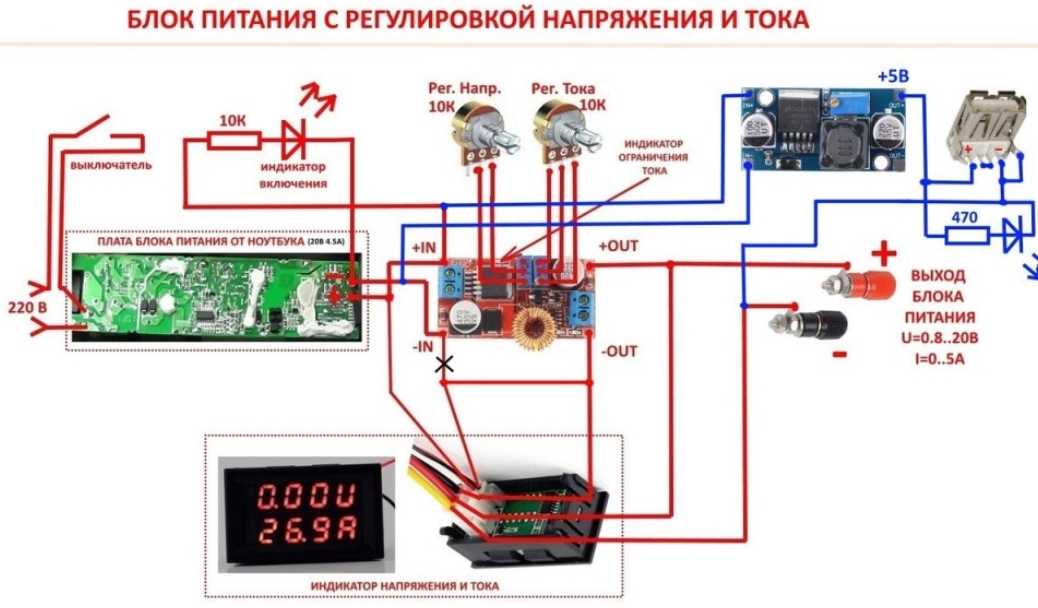

Самая распространенная схема блока питания с регулировкой напряжения и тока выполнена на двух транзисторах: силовом и усилителе. Она позволяет плавно регулировать напряжение в режиме холостого хода.

Трансформаторный блок

Сегодня уже довольно редко можно встретить применение трансформаторного БП. Схема их сборки и работы довольно проста и понятна.

Самый главный элемент здесь, безусловно трансформатор. В домашних условиях он преобразует напряжение 220В в напряжение 12 или 24В. То есть, идет прямое преобразование одного напряжения в другое.

Частота сети при этом, привычные нам всем 50 Герц.

Далее за ним стоит выпрямитель. Он выпрямляет синусоиду переменного напряжения и на выходе выдает «постоянку». То есть 12В, подаваемые к потребителю, это уже постоянное напряжение 12V, а не переменное.

У такой схемы 3 главных достоинства:

ее простота

незамысловатость конструкции

относительная надежность

Однако есть здесь и недостатки, которые заставили разработчиков задуматься и придумать что-то более современное.

во-первых это большой вес и приличные габариты

как следствие первого недостатка — большой расход металла на сборку всей конструкции

ну и ухудшает все дело низкий косинус фи и низкий КПД

Именно поэтому и были изобретены импульсные источники питания. Здесь уже несколько иной принцип работы.

Основы подключения к 220 В

Светодиод – полупроводник, пропускающий электрический ток исключительно в одном направлении. Большинство светильников оснащаются специальными драйверами, преобразующими переменное электричество в постоянное 12, 24, 36 или 48 В. Что касается промышленной сети, то она выдает синусоидальное напряжение 220 В (среднее значение, всегда имеются небольшие перепады) с частотой 50 Гц.

При таком раскладе светодиод будет работать на определенных полуволнах – мигать с частотой 50 Гц. Впрочем, человек не способен заметить мерцание. При подаче электричества в обратном направлении элемент прекратит светиться, но без должной защиты может выйти из строя.

Приёмник работающий без электричества

Схемы радио

В данной статье хочу поделиться схемой простого детекторного приёмника. В современном мире уже их не используют, а некоторые и не знают что это такое. Изобретен первый приемник в мире был в 1895 году физиком Александром Поповым. Работает приемник без источника питания за счет энергии волн.

Приемник собран на мостовом детекторе из диодов VD1–VD4 и четырех транзисторах. Первая часть напряжение детектора проходит через конденсаторы C3 и C4 и поступает на базы транзисторов, а вторая через дроссели L2 и L3 производит заряд конденсатору C6 который и служит питанием.

Для сборки этого приемника подойдут только германиевые низкочастотные транзисторы, по тому что у них порог открытия примерно 0,15 В, а у кремниевых транзисторах около 0,5 В. Катушка L1 наматывается на бумажной гильзе примерно 200 витков и настраивается ферритовым стержнем длиной 160мм и 8мм диаметр. T1 наматывается на сердечнике сечением 15мм², первичная обмотка 2700 витков 0,12 а вторичная 90 витков 0,5.

• VT1— МП37
• VT2—МП39
• VT3—МП37
• VT4—МП39
• VD1, VD, VD3,VD4— Д18

Ну и напоследок, антенна должна быть наружная длиной около 30 метров провод ПЭЛ 0,7. В качестве заземления можно использовать батареи центрального отопления.

Дальше »

Драйверы для светодиодов: где купить и сколько стоят

Приобрести стабилизаторы для светодиодных ламп и микросхемы к ним можно в магазине радиодеталей, электротехники и на многих торговых интернет-площадках. Последний вариант – самый экономичный. Стоимость устройства зависит от его технических характеристик, типа и производителя. Средние цены на некоторые виды драйверов приведены в таблице ниже:

Модель	Технические параметры	Цена, руб.
DC12V	Мощность: 18 Вт Выходное напряжение: 12 В Входное напряжение: 100÷240 В	190
драйвер DC12V
LB0138	Мощность: 6 Вт, Выходное напряжение: 45 В Входное напряжение: 220 В	160
драйвер LB0138
YW-83590	Мощность: 21 Вт Выходное напряжение: 25÷35 В Входное напряжение: 200÷240 В	680
драйвер YW-83590
LB009	Мощность: 150 Вт Входное напряжение 170÷260 В Выходное напряжение: 12 В	730
драйвер LB009

Микросхема PT4115 стоит от 40 до 150 рублей за штуку. Стоимость более мощных элементов колеблется от 100 рублей до нескольких тысяч.

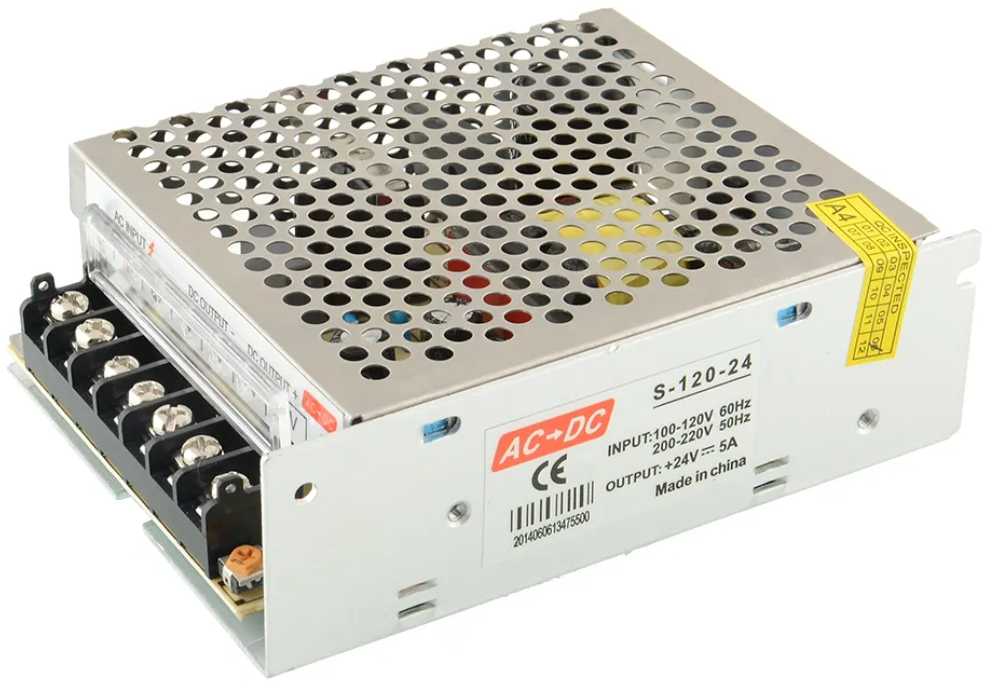

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели. По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

большие склады

чердаки

садовые беседки

подсобные и неотапливаемые помещения

крыши

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных “дырок” в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП – наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток – шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

негерметичные – тута

Slim модели – здесь

герметичные – отсюда
