Как подключить выключатель - общие правила, основная схема

Способы коммутации

Выключатель с винтовым видом зажима проводов

Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

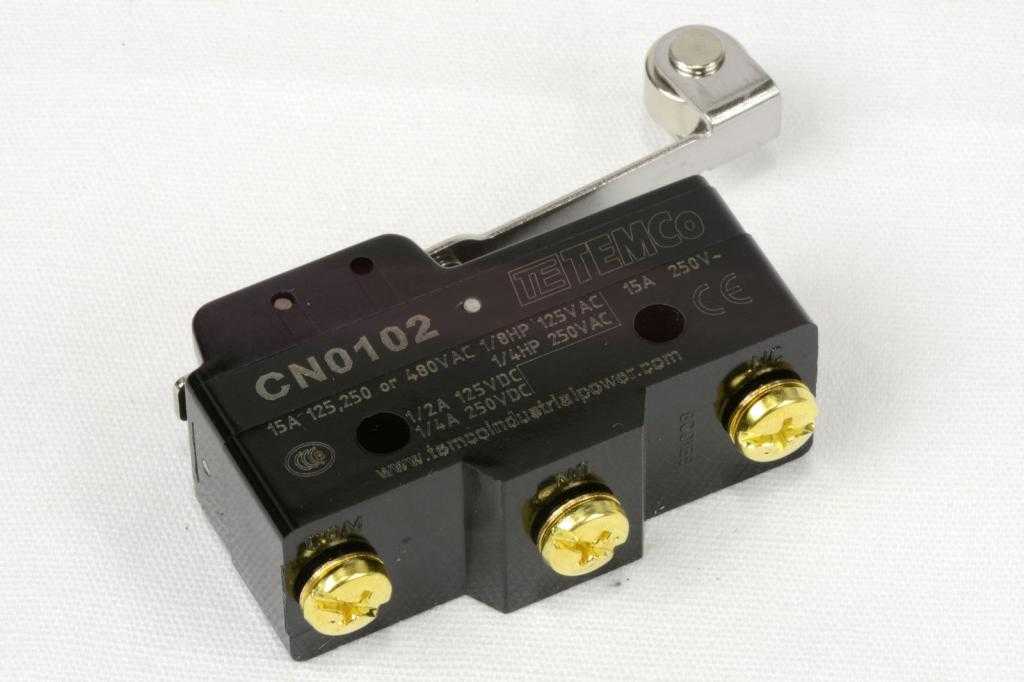

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное

Два основных типа контакторов

Контакторы распределяются на два вида и могут быть одинарными и сдвоенными.

Одинарный контактор содержит в своей конструкции электромагнитное устройство, служащее для эффективного гашения электрической дуги. Он рекомендуется для цепей постоянного тока и тяжелых эксплуатационных условий, таких как: использование для железнодорожного оборудования, гидроэлектростанций, для индукционных печей и т. д.

Контактор должен осуществлять гашение дуги, возникающее при разрыве электрической цепи. При этом дуга не должна быть слишком короткой (быстрой), чтобы не вызвать перенапряжения в сети и недлинной, чтобы не способствовать разрушению материалов, из которых состоит контактор. Сопротивление дуги находится в прямой зависимости от числа свободных электронов, присутствующих в плазме Ферромагнитные элементы, из которых состоят дугогасящие камеры и помещенные в область дуги обязательно присутствуют в конструкции полюсов. Они должны развернуть дугу в нужном направлении, это так называемое магнитное взрывание, так они будут способствовать охлаждению среды и контактного соединения после гашения дуги. Для защиты от перегрузки контакторы совмещают с электронными или тепловыми реле перегрузки.

Рис. №2. Устройство контактора.

Катушка

Катушка контактора создает электромагнитное поле, в котором перемещается подвижная часть контактора, осуществляя замыкание электрической цепи. Питание на катушку приходит от сети постоянного и переменного тока.

Питание катушки переменным током

В случае питания от сети переменного тока его значение определяется полным сопротивлением катушки. Если магнитный зазор при включении катушки велик, индуктивность катушки имеет малое значение, полное сопротивление будет минимальным. Ток, проходящий через катушку, максимален и ограничивается величиной сопротивления. Величина тока нагрузки диктует тяговое усилие, необходимое для включения контактора.

Когда происходит замыкание магнитной цепи, ее магнитное сопротивление падает, в тоже время ее полное сопротивление многократно увеличивается, а ток снижается не менее чем в 10 раз. Ток в катушке уменьшается с повышением полного значения сопротивления, которое вызвано с уменьшением зазора в контакторе, но в тоже время его должно хватить для удержания электромагнитной катушки в закрытом состоянии.

Питание катушки постоянным током

Для сетей постоянного тока в питающую цепь катушки включают добавочное сопротивление (как правило, резистор).

В системах автоматизации используются специально разработанные контакторы с электромагнитами с невысоким энергопотреблением. Они разрешают прямое подключение оборудования, управление этими устройствами осуществляется с дискретного выхода прямым способом. Для осуществления этой функции контактор оснащен специальным электромагнитом.

Рис. №3. Схема электромагнита с низким энергопотреблением.

Дополнительная контактная система

Основная функция дополнительных контактов – самоблокировка, взаимная блокировка и блокирование контактов, а также индикация состояния контактора.

Основные модификации дополнительных контактов

Их три типа:

НО (NO) – нормально открытые контакты (разомкнутое состояние соответствует открытому контакту), закрытое состояние – соответствует подаче питающего напряжения на электромагнит.
НЗ (NC) – нормально закрытые контакты: закрытое состояние соответствует разомкнутому положению контактора, открытый контакт – подача питания на электромагнит.
Перекидные контакты НО/НЗ. Если на контактор не поступает питание, его контакты будут находиться в открытом или закрытом состоянии. После поступления напряжения их состояние переключается на противоположное.

Дополнительная контактная система оборудуется выдержкой времени, которую можно использовать после открытия или закрытия контактора. Время – регулируется.

Критерии, на которые нужно обратить внимание при покупке разъединителей

Мудрость электрика: узнав, как устроен выключатель, выбери правильный. Но среди огромного ассортимента довольно сложно следовать этому совету

Чтобы выбор был проще, при покупке следует обратить внимание на некоторые моменты

Не стоит приобретать изделия, имеющие стоимость ниже средней рыночной. Чаще всего подобные выключатели оказываются подделкой под известные бренды с довольно сомнительным качеством сборки

Перед походом в магазин стоит поискать информацию о цене на официальных сайтах производителей.
Приобретая выключатель, необходимо обратить внимание на его внешний вид. Неровные края, сколы, трещины должны насторожить покупателя.
Подобные изделия в обязательном порядке сертифицируются, а значит, у продавца должны быть все необходимые документы на товар.
Если техническая документация, идущая в комплекте с выключателем, плохо читается, буквы пропечатаны нечетко – лучше отказаться от такой покупки.
Многие специалисты советуют брать с собой мультиметр

Выставив его переключатель на звуковое оповещение при коротком замыкании, и зная, как устроен выключатель, выбрать правильное, рабочее устройство труда не составит. При этом не стоит надеяться, что изделия из одной партии идентичны. Лучше в случае покупки нескольких единиц проверить все.
Самое пристальное внимание следует обратить на проходные переключатели. Такие электротехнические изделия стоят дороже, что ведет к значительному увеличению количества фальсифицированной продукции. Как устроен проходной выключатель было объяснено достаточно подробно, а значит с его проверкой в точке продаж сложностей возникнуть не должно.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить. Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Устройство и принцип работы обычного размыкателя

Наиболее простым вариантом является одноклавишный выключатель, который можно встретить в любой квартире или частном доме. Подключаются такие устройства достаточно просто, однако, прежде чем разобраться с монтажом, следует понять, как устроен выключатель света. Такой прерыватель состоит из двух клемм и подвижного контакта. При нажатии клавиши цепь замыкается, в результате чего напряжение подается на потребитель, которым может быть осветительный прибор, вентилятор или даже розетка. С подключением подобного устройства сможет разобраться даже ребенок. На задней части размыкающего механизма расположены 2 клеммы, к одной из которых подводится питание, а вторая коммутируется с потребителем, на который напрямую идет ноль. Нажатие клавиши приводит к подаче фазы на светильник или иное устройство.

Рассматривать, как устроен двойной выключатель, не имеет смысла – здесь все идентично, разница лишь в количестве контактов. На задней части такого размыкателя располагается 3 клеммы, верхняя из которых служит для подачи питания, а 2 нижних соединяются с потребителями. В зависимости от того, какая клавиша нажата и какой из контактов замкнут, фаза будет проходить на тот или иной прибор.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

Во-первых. Бьёт током только фаза;
Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Способ установки выключателя

Накладной двухклавишный выключатель Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

Функциональность приборов

Устройство с дистанционным типом управления Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:

проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».

Выключатель с датчиком движения Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:

подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.

Степень защиты корпуса

Степень защиты может наноситься непосредственно на корпус изделия Выбирать корпус следует в соответствии с условиями эксплуатации включателей и выключателей света. Корпуса производят с разными степенями защиты. Например, для установки на улице и в сухом помещении показатель будет существенно отличаться. Разработан специальный ГОСТ, в соответствии с которым определяются характеристики производства внешних панелей.

Определить степень защиты выключателя можно по маркировке. На корпусе отмечается латинскими буквами IP и цифрами. Значение показывает устойчивость прибора к влажности, попаданию пыли и грязи. Также соответствующая отметка есть в технических документах к устройству.

Наиболее низкий уровень обозначается IP00, самый высокий показатель – IP68. Первая цифра указывает на степень защищенности от пыли, вторая – от влаги. Приборы первого значения не имеют защиты от внешних условий. Последние могут работать при высокой влажности, например, в банях и ванных комнатах, а также на улице.

Устройство и работа выключателя с подсветкой

Многие выключатели сейчас оснащаются цепью подсветки. Она выполняет несколько функций:

позволяет определить местонахождение включателя в темноте;
служит индикатором отключенного состояния коммутационного прибора;
в некоторых случаях свечение свидетельствует о целостности цепи освещения (а в случае применения ламп накаливания – и об исправности лампочки).

Цепь освещения собирается на приборе, для свечения которого достаточно очень малого тока — единицы миллиампер. Для использования в таких условиях пригодны светодиоды или миниатюрные неоновые лампы.

Цепь подсветки и схема ее работы.

Из схемы включения видно, что когда основной коммутационный прибор отключен, через светодиод идет ток, ограниченный резистором и сопротивлением светильника. Если выключатель замкнут, то цепь подсветки зашунтирована и LED не горит. Если отключить лампу, то свечения также не будет – цепь разрывается.

Как устроен автоматический воздушный выключатель

Когда отключается нагрузка мощных электрических приборов, расходящиеся контакты образовывают своеобразную дугу. Ее сила может быть равна номинальному току. Такая дуга, появляется в результате повышения температуры и образования плазмы и может плавить контакты коммутационного устройства, а также вызывать КЗ. Стоит ли говорить, что это обычно приводит к выводу из строя дорогостоящей техники. Для защиты от действий данной дуги была разработана дугогасительная камера, которая установлена в автоматический воздушный выключатель. Его конструкцию вы можете найти на одном из изображений, представленных в сети.

Советуем изучить — Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним

Установка двухклавишного выключателя

До установки двухклавишного выключателя рекомендовано на данную точку прокинуть четырехжильный провод 4×1,5 мм2. Сделать это необходимо, чтобы у вас всегда была в запасе одна жила. Ведь неизвестно, что в дальнейшем у вас может произойти. Но можете использовать и трехжильный проводник. Исходить следует из того, что у вас прокинут в установочную коробку четырехжильный провод.

Схема подключения проходного выключателя.

Освободите конец провода от защитной оболочки примерно до 10 см. Зачистите кончики жил примерно до 12 мм. Прикрепите к концу защитного провода винтовой зажим или заизолируйте его изолентой. Вставьте черную жилу в клемму выключателя Р или L.

Голубой и коричневый провода будут служить как обратные и подавать фазное напряжение от выключателя к светильникам (здесь также использована голубая жила, а вы можете ее обмотать, например, белой изолентой, чтобы в дальнейшем не запутаться).

Укрепите выключатель в установочной коробке. Только потом можно установить декоративную рамку и обе клавиши.

В коммутационной коробке соедините фазный черный провод одного светильника с голубым обратным проводом, идущим от выключателя (в вашем случае это может быть белый), а фазный провод другого светильника с коричневым, идущим от выключателя. Соедините друг с другом, во-первых, все нулевые провода (голубые) и, во- вторых, все защитные жилы.

Схема подключения двухклавишного выключателя на фоне щита.
Теперь надо рассмотреть такой выключатель, как светорегулятор или диммер.

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

Для наружной установки.
Внутренние.
Модульные.
Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.
Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Концевые, или конечные, разъединители: что они собой представляют

Такие устройства широко применяются на производствах, однако и их бытовое использование вполне оправдано. Концевые выключатели устанавливаются в холодильниках, микроволновых печах. Многие домашние мастера монтируют подобные устройства на дверцы кладовок или больших шкафов. Цель подобной установки – включение света при открытии дверей. Это довольно удобно и не требует лишних действий, таких как нажатие клавиши. К тому же в подобном случае невозможно забыть выключить освещение – при закрытии дверей цепь размыкается. В промышленности такие устройства применяются на различных станках для обеспечения безопасности оператора.

А как устроен конечный выключатель? Здесь все еще проще, чем в обычном. При нажатой кнопки или педали (в зависимости от конструкции) контакт разомкнут и напряжение на схему не подается. При открытии двери лапка высвобождается, пружина подтягивает соединительную пластину. В результате цепь замыкается и напряжение поступает на осветительные приборы или другие механизмы. При этом фиксации кнопки, педали или клавиши, как в случае с простым выключателем, здесь не предусмотрено.

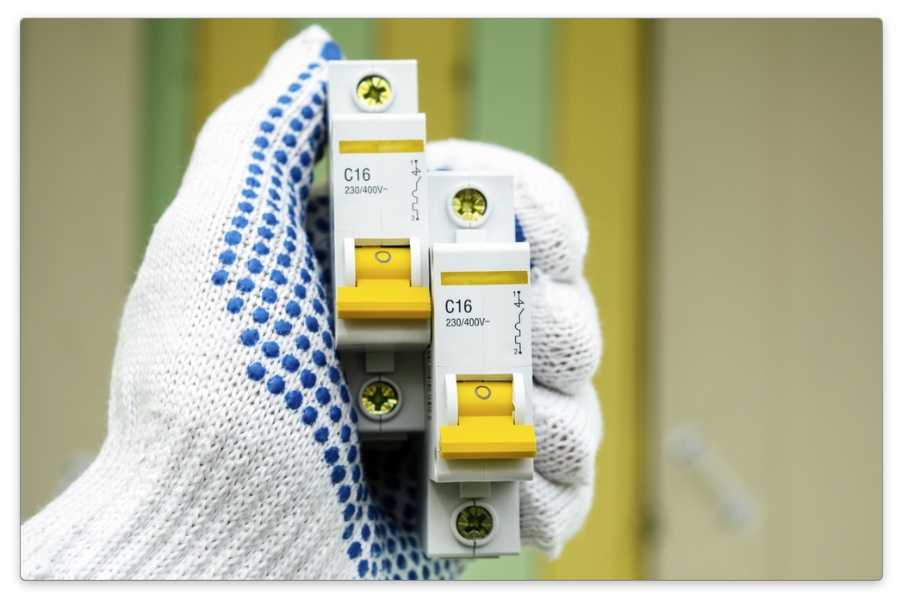

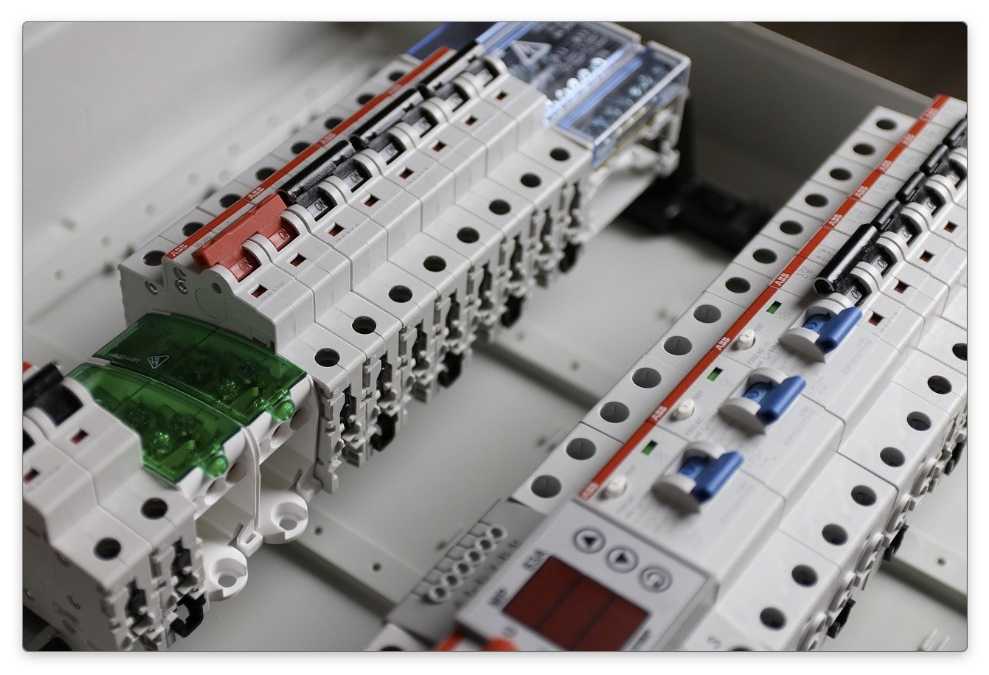

Выбор выключателя автоматического

При подборе аппарата для выключения учитывается несколько факторов:

определение напряжения;
тип исполнения;
номинальный ток.

Касательно типа исполнения, в расчёт берется количества полюсов. Как говорилось ранее, многое зависит от сети, в которой устанавливается оборудование. В случае с напряжением и током, мастер отталкивается от номинальных значений. К счастью, в сети можно найти онлайн-калькуляторы расчета автомата по критериям:

мощность;
сечение кабеля.

Если нет желания переходить на сторонние ресурсы, можно произвести расчёт самостоятельно по формулам. Учитывается мощность, напряжение, коэффициент затухания. Необходимо разбираться в технических условиях, особенностях электроснабжения. В формуле не предполагается наличие нескольких электроприемников. Если их несколько, мощность отдельных элементов суммируется.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением 230÷250 В и токами до 10 Ампер. Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения. Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

На выключателе нужно прерывать фазную цепь электропитания;
Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

Прибор с символом ключа.

Кнопочный включатель с символом звонка.

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

Стандарты при установке выключателя

Когда в жилом или нежилом помещении устанавливается автоматический выключатель, контролирующие службы проверяют исполнение нормативов:

ГОСТ 503 45.
ГОСТ 689 28.
ГОСТ 500 30.
Стандарт пожарной безопасности от 22.07 2008 года.

На территории Европы действуют нормативы:

ЕС 6947;
ЕС 6947.2.

Основные пункты в стандартах:

пропускная способность;
параметры токоведущей цепи;
длительность перегрузки;
количество отключений;
предельный ток;
номинальное напряжение;
термическая стойкость;
воздействие тока;
время отключения.

В стандартах прописаны параметры допустимых выключателей. Учитываются их физические свойства, габариты. С целью безопасной эксплуатации прописано допустимое расстояние от оборудования. Для этого в нормативах учитывается тип устройств и условия.
