Схема подключения двухклавишного проходного выключателя

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.
Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?
Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.
Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ

На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Схема управления с трех мест

Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1. Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет. 2 клавишные проходные выключатели из 3 х мест схема подключения

Принцип работы

Внешний вид с наружной стороны у устройств такой же, как у привычных выключателей. Могут иметь одну, две или большее число клавиш. Единственное различие – на них может наноситься знак из пары вертикальных треугольников.

Основное отличие – организация контактной группы. Если посмотреть на внутреннюю сторону, можно отметить большее число нижних клемм. Если у простой модели имеется по одному входу и выходу для подсоединения проводов, то у проходной есть дополнительный выход. У обычного устройства цепь может находиться лишь в двух состояниях – замкнутом и разомкнутом. Проходная модель производит переключение с одного контакта на другой.

Смонтировать систему освещения с такими устройствами несложно, но в распредкоробке появится большое число проводов. Из неудобств можно отметить отсутствие четкой позиции для определения состояния (включен или нет). Поэтому, прежде чем заменять лампочки или выполнять другие манипуляции, для безопасности стоит выключить питающий автомат.

Такой выключатель можно применять и как обычный. Для своего прямого назначения устройства монтируют в количестве нескольких штук на один светильник. При одиночной установке выключатель будет работать стандартно, просто прерывая цепочку и выключая свет. Такое использование практикуется редко – проходная модель стоит дороже, и при эксплуатации ее как обычной теряется смысл переплачивать.

Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключательДвойной выключатель

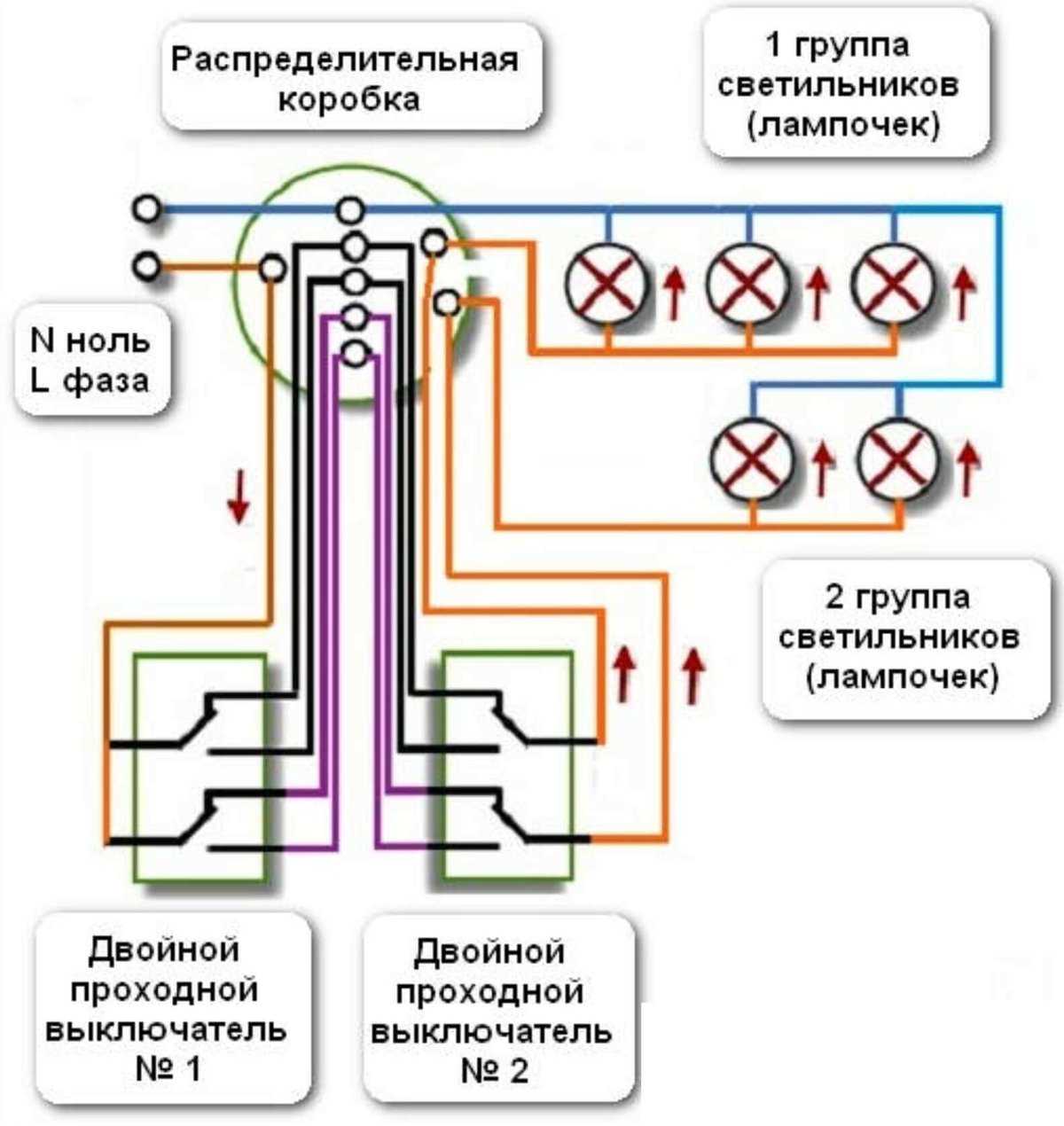

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Как подключить 2 клавишный проходной выключатель

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Особенности двухклавишного включателя

Рассмотренный пример касается только одноклавишного проходного отсоединителя. Как видно, он имеет одну клавишу, которая может подсоединять один из двух электрокабелей.

Двухклавишный проходной выключатель, процесс подключения которого является простым, предполагает наличие двух клавиш, каждая из которых соединяет отдельные два электрокабели.

По сути дела, двойной переключатель проходного типа состоит из двух проходных одноклавишных устройств. В этом и заключается его главное отличие. Также разница заключается и в использовании четырех промежуточных проволок.

Здесь стоит отметить тот момент, что каждая клавиша и электрокабели, к которым она может подсоединяться, представляет собой отдельную независимую электрическую ветвь, которая имеет общий источник тока, и при этом подает ток к отдельному светильнику.

Если прибегнуть к конструкционным особенностям проходного 2 клавишного выключателя, который подключается по несложной схеме, то видно, что он имеет две входных клеммы и четыре выходных.

Полезный совет: строение таких отсоединителей от разных компаний может отличаться. Так, если взять двойной переключатель проходного типа от компании Legrand, то он имеет один входной контакт, к которому подключается фазный кабель, четыре выхода для соединения промежуточных проводов и еще один выход, который предназначен для соединения отдельного светильника. Особенности его подсоединения будут рассмотрены несколько ниже.

Использовать двухклавишный прибор двойного выключения выгодно в тех помещениях, в которых есть несколько линий освещения и управление ими должно осуществляться с двух точек.

Обычно, он монтируется в больших кабинетах и комнатах (в большинстве случаев в спальнях). Также их можно эксплуатировать на дачных участках (если нужно подсветить различные дорожки и участки двора).

Принцип «перекидывания» контактов

Проходной выключатель работает по принципу «перекидывания» контактов. Для чтобы его понять, на следующих схемах подается общая последовательность подключения проходного одноклавишного или двухклавишного выключателя с двух мест. Сначала рекомендуем просто посмотреть на них и не вдаваться в детали. На обеих схемах видно, что фазный электропровод подключается к первому устройству. Далее между устройствами прокладывается два/четыре электрокабели. Потом от них отходят кабели к светильникам.

Теперь стоит обратить внимание на первую схему. Между устройствами находится два электропровода

Когда оба переключатели подключаются к одному кабелю, то светильник светится. Когда мы переключаем устройство 1, то контакт с нижним электропроводом размыкается и клавиша уже контактирует с верхним проводом. Светильник выключился, поскольку цепь была разорвана. Далее если мы сделаем такое же действие со вторым устройством, то мы замкнем первый провод, и ток снова пойдет к светильнику. Он будет светиться.

Выключатель из переключателя.

Как видите, для включения/выключения светильника нужно перебрасывать контакты и от этого процесса произошло название принципа работы проходного отсоединителя.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить сквозной выключатель, и знаем, что управлять осветительными приборами можно с двух и более точек, но каждая из этих схем имеет свои особенности.

Такое устройство, как выключатель, может выглядеть элегантно и богато

В отличие от обычных одно-, двух- и трехклавишных коммутационных блоков, которые монтируются по отдельности, установка проходных выключателей осуществляется только попарно. Далее мы рассмотрим, как реализовать схему управления световыми группами из двух и более мест и функции подключения.

На видео наглядно показана принципиальная схема переключателя байпаса:

Посмотреть это видео на YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

подключение проходного выключателя практически не отличается от установки обычного 1-, 2- или 3-позиционного выключателя. Разница только в количестве клемм и проводов.

Для реализации двухсторонней схемы подключения выключателя потребуются два коммутационных блока, распределительная коробка, к которой подключаются провода от осветительных приборов и трехжильные кабели от выключателей.

Схема подключения двухпозиционного переключателя

Фазная линия от распределительной коробки подключается к общему входному контакту 1 проходного выключателя. Выходные контакты подключены параллельно аналоговым клеммам второго блока коммутации. От общего разъема второго выключателя провод идет на клемму блока освещения. Другой вывод лампы соединяется проводом в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения выключателей из двух мест. На мой взгляд, ничего сложного в этом нет.

Схема подключения проходного выключателя с 3-х мест

Чтобы иметь возможность включать/выключать свет из трех мест, необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает пару контактов одновременно. Как все должно быть организовано, смотрите на картинке. Если вы поняли, что выше, это легко понять.

Электрическая схема управления светильником с трех точек

Как собрать такую композицию? Вот процедура:

Ноль (и земля, если она есть) начинается сразу на лампе.
Фаза подключается к входу одного из проходных выключателей (с тремя входами).
Вход другого подается на свободный провод лампы.
Два выхода трехконтактного устройства подключены к входу перекрестного переключателя (с четырьмя входами).
Два вывода второго трехконтактного блока ведут на вторую пару контактов четырехвходового переключателя.

Та же схема, но с другого ракурса — где вы будете подключать провода к корпусам.

Куда подключать провода

А вот как разводить по комнате.

Проводка при управлении светильником с трех мест

Если вам нужна схема на четыре, пять и более точек, то она отличается только количеством кроссовых переключателей (на четыре входа/выхода). В любой схеме всегда есть два переключателя (с тремя входами/выходами) — в самом начале и в самом конце цепи. Все остальные элементы являются перекрестными единицами.

Схема подключения 5-точечных проходных выключателей

Уберите одно «перекрестие», получите контрольную карту из четырех точек. Добавьте еще — там уже будет расстановка на 6 КПП.

Чтобы окончательно все уложить в голове, посмотрите это видео.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех контрольных точек необходимо использовать сложную схему подключения, показанную на рисунке ниже. В таком комплекте используются не только две втулки, но и пара переключателей крестового типа.

При рассмотрении возможности одновременного управления светильником из 4-х мест потребуются два блока кросс-коммутации.

Если в этом помещении несколько световых групп, следует отдать предпочтение двухкнопочным выключателям крестового типа. Установленные таким образом проходные системы значительно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управления освещением с пяти точек необходимо два сквозных и три перекрестных выключателя. Схема подключения будет выглядеть так:

Схема управления светом от пяти и более мест с помощью проходных и перекрестных выключателей (1 и 2 — сквозные, х1, х2..хн — перекрестные)

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1трехжильный2

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

Экономия электроэнергии;
Удобство использования в длинных коридорах, спальнях.

Минусы

Требуются навыки работы с электрикой;
Проходные выключатели намного дорожи обычных выключателей.

Общий принцип подсоединения

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки. В противном случае система освещения работать не будет. Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют отметок «вкл.» и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее – свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором – на правую клавишу. Собственно с самого начала следует сделать подсоединение фазных проводов. Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода. Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Практическая схема подключения двухклавишного включателя

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель. В общем, процесс подсоединения предусматривает следующие этапы:

Подключение фазных проводов.
Подсоединение промежуточных электрокабелей.
Подсоединение выходных электропроводов.
Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

отвертку для плоского и фигурного шлицов;
монтажный нож для зачистки электропроводов;
бокорезы;
уровень;
гаечные ключи (необходимые для монтажа некоторых люстр);
пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели.

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:

Схема переключателя

устройство состоит из пары независимых контактов;
верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:

Маркировка двухклавишного переключателя

Пример схемы соединения:

Схемы соединения

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.

Схема трехклавишной аппаратуры

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

Заземление и ноль подключают к источнику света.
Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
К входу другого переключателя подсоединяется свободный провод источника света.
Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

Видео – Как подключить 3-х клавишный выключатель

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Как производить монтаж в распределительной коробке

Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно.

Зачастую из-за халатности или отсутствия большого опыта в выполнении электромонтажных работ, в распределительных коробках можно встретить скрутки. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Также категорически запрещается соединять медные и алюминиевые провода без какой-либо прослойки.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа:

Пайка контактов.
Сварка проводников при помощи специальных трансформаторов.
Соединение проводников с помощью специальных зажимов (WAGO).

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.

Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.

Для подключения данных устройств будет достаточно:

двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
распределительной коробки;
гибкого кабеля с тремя жилами.
