Навес из поликарбоната - как сделать своими руками

Преимущества поликарбоната

Чтобы соорудить конструкцию над входом в здание или над автомашиной применяется композитный лист. Он отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната будет препятствовать возникновению звуков при дожде. Он отлично моется, но не следует для него использовать органические растворители.

Не забудьте посетить этот источник полезных идей о ландшафтном дизайне!

Поликарбонат имеет следующие преимущества:

Привлекательная цена.
Прочность и надежность получаемого сооружения.
Возможность получить конструкцию любой формы.
Прозрачность материала.
Не боится перепадов температур.
Простой монтаж.

К недостаткам материала относят то, что со временем под воздействием ультрафиолетовых лучей его прозрачность снижается. Спустя 12 лет он становится ломким.

Чтобы получить визуально монолитную конструкцию, применяют специальные методы сварки композиционных элементов. Можно использовать также склейку для этого материала.

Основные этапы установки во дворе частного дома

Для создания навеса из поликарбоната, как и других запланированных построек, необязательно обращаться к специалистам. Вы можете выполнить строительство навеса и монтаж навеса из поликарбоната своими руками. Делается это всего в несколько этапов, но для быстрого и беспроблемного завершения работ лучше предварительно изучить инструкции, как правильно крепить поликарбонат на навес и делать каркас.

Внимание! Обрешетка под поликарбонат для односкатного навеса – более простая процедура по сравнению с двускатным и имеющим сложные формы. Если у вас нет опыта, рекомендуем начать с более простых конструкций

Процесс строительства навесов из поликарбоната на даче будет включать в себя несколько основных этапов:

очистка территории от мусора и лишних зеленых насаждений и выравнивание площадки. Если это готовая терраса, можно сразу приступать к работе;
создание разметки для опорных стоек;
сверление скважин с глубиной как минимум 50 сантиметров;
формирование каркаса для навеса из поликарбоната: установка столбов в скважины, выпрямление с использованием строительного уровня, заливка бетонной смесью;
через три дня раствор застынет – и можно приступать к верхней обвязке методом электросварки;
далее крепятся поперечные элементы. Теперь вы можете придать своей конструкции запланированный вид (арка, горизонтальная кровля, один или два ската);
следующий этап – шлифовка и зачистка сварных швов;
далее каркас грунтуется и покрывается краской;
после готовности можно устанавливать панели из поликарбоната;
для надежного закрепления листов используются саморезы и шайбы.

Вот и весь процесс установки таких навесов! Теперь вы сможете реализовать идею таких защитных конструкций в любом месте своего участка. Выбирайте, какой вид защитной кровли вам подойдет, смотрите фото навесов из поликарбоната – и сделайте свой отдых максимально комфортным!

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
Внутрь устанавливаем арматурный каркас.
Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»https://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами

Особое внимание следует уделить трем моментам:

Строгая вертикальность вкручивания саморезов.
Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Дополнительная фурнитура

Виды

Навесы выполняют в самых различных вариантах, но при этом любая конфигурация требует общего соответствия единому стилистическому решению экстерьера, поэтому, разрабатывая проект навеса, следует принимать в расчет любую деталь, мелочь, нюанс. Как правило, для сооружения козырька выбирают одну из следующих форм.

Плоский навес – чаще всего используется при оформлении дачного домика или фасада в стиле рустик или, к примеру, шебби-шик, для этого нужно лишь сколотить несколько досок друг с другом и стильно оформить их декоративными материалами.

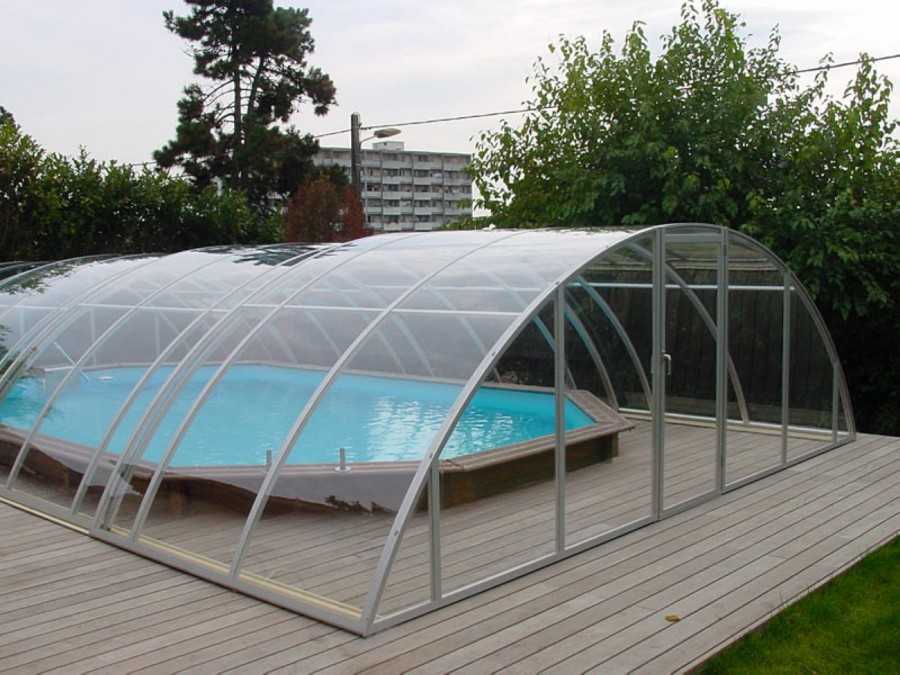

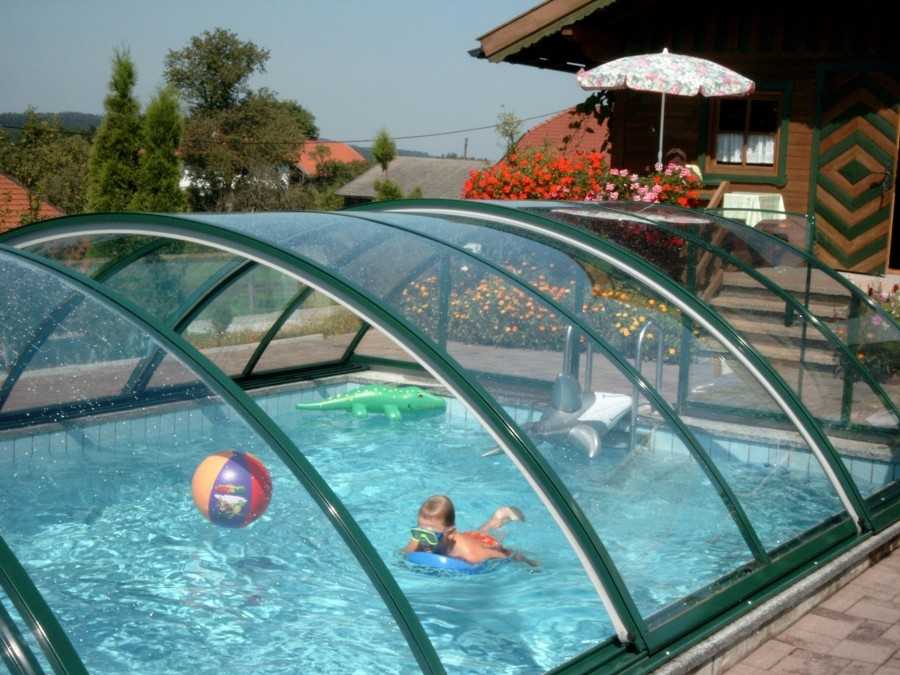

Купольный – отличается оригинальным дизайном, впрочем, это отнюдь не единственное достоинство такой конфигурации. Несомненным преимуществом такого покрытия является компактность, поверхность такого козырька занимает меньшую площадь, нежели варианты других типов, однако, при этом покрывает ту же площадь. Это означает, что материалов для обустройства козырька требуется гораздо меньше, что ведет к существенной экономии.

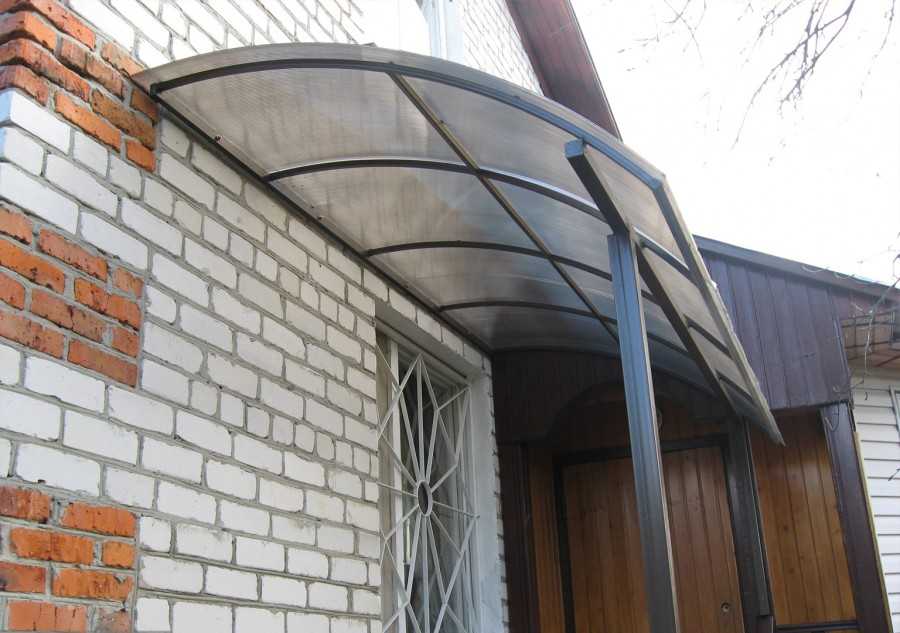

Арочная и полуарочная формы – такие козырьки называют «маркизой», они очень экономичны, потому что на их обустройство расходуется совсем мало материалов. Такие модели отличаются естественным водоотведением, а кроме того выдерживают давление снежных масс.
Двускатный навес – самая простая конструкция, которая при этом обеспечивает полноценный водосток.

Трехскатный вариант – органично сочетается с многоскатными кровлями, отличается повышенной прочностью и износостойкостью.
Вогнутый козырек – навес необычной формы, который может стать стильным акцентом архитектурной концепции.

https://youtube.com/watch?v=eNFsyuXXw6o

Обслуживание и уход

Как правило, источником загрязнений служат плоды деревьев и насекомые. Но если навес не подвергается их воздействию, то тщательный уход не потребуется.

При необходимости сезонного ухода, следует соблюдать простые правила:

очистку поверхности проводят без применения агрессивных веществ. Порой достаточно только теплой воды и мягкой ткани;
абразивные вещества поликарбонат также не переносит, поэтому не следует соскребать загрязнения с поверхности.

Без сомнения, созданный на вашем участке навес из поликарбоната станет любимым уголком для ваших родных и друзей. Он не только сможет украсить двор любого участка, но и стать уютным местом для отдыха.

Монолитные

Панели названого вида не имеют внутри пустот, конструкция сплошная и ударопрочная, прозрачная

Листы монолитного поликарбоната выдерживают большие нагрузки, что немаловажно для районов со снежными зимами.

Оба вида не пропускают ультрафиолетовые лучи. Сотовый поликарбонат выпускают 6-ти и 12-ти метровыми листами, а монолитного — 3,05 м.

Особенности поликарбоната

высокая конструктивная прочность;
устойчивость к ветровым и снеговым нагрузкам;
гибкость (можно изготовить арочную кровлю);
имеет широкий температурный диапазон эксплуатации (от -40 град. до +55 град.);
небольшой вес (при монтаже своими руками не потребуются механизмы);
материал доступно обрабатывается инструментами для резки;
не горюч.

Типы конструкций навесов из поликарбоната

Вне зависимости от того, располагается ли навес отдельно от частного дома или же примыкает к нему, образуя единое целое, для всех конструкций действует одно и то же правило: сооружаемый объект должен хорошо гармонировать с архитектурными формами строения и не нарушать гармонию, созданного на участке ландшафтного дизайна. Навесы, которые пристроены к дому, опираются на стойки. Одна из их сторон примыкает к стене дома или гаража. В настоящий момент существует несколько разновидностей таких конструкций:

навес с односкатной крышей. Конструкции такого вида являются наиболее привычными сооружениями. Их возведение для владельца участка не сопряжено со значительными финансовыми тратами и физическими усилиями. Главная их особенность заключается в том, что технология создания навеса с односкатной крышей отличается своей простотой. В этом может убедиться каждый при просмотре фото готовых сооружений этого типа в интернете. В их строительстве имеется один важный момент. Он заключается в том, что при возведении односкатного навеса расчёт угла наклона кровли выбирается такой величины, чтобы обеспечить возможность для быстрого схода снега. арочные навесы из поликарбоната. В настоящий момент сооружения такого типа являются наиболее актуальными. Многих владельцев участков эти конструкции привлекают своей функциональностью. Значительной части собственников нравится и то, что арочный навес имеет оригинальный вид. Благодаря появлению новых материалов, обладающих хорошими свойствами в плане пластичности, теперь можно создавать навесы подобного типа. Благодаря присутствию в составе арочной конструкции полукруглой кровли обеспечивается возможность для своевременного удаления с поверхности крыши снега. Каким будет радиус изгиба арки, во многом определяется допустимым минимумом изгиба для материала, используемого для создания крыши; металлические навесы. Многие люди на своих участках делают выбор в пользу металлических навесов. Перед созданием такого сооружения необходимо подумать о выборе материала для возведения конструкции. Обычно используется труба круглого сечения или профилированная. Для создания вертикальных стоек выбор делается в пользу трубы с диаметром, 50-150 мм. Здесь все во многом определяется размерами сооружаемого металлического навеса. Для обвязки часто применяется профиль, который имеет ребро с шагом 48 мм, для фермы — 25 мм.

Выбор материалов ↑

Для установки можно использовать несколько видов материалов. Чаще всего это профильные конструкции — трубы с различным сечением. Рассмотрим основные составляющие компоненты и рекомендуемые материалы изготовления для них.

Стойки

Чаще всего они делаются из профильной трубы 40*40 или 50*50 мм. Толщина металла должна составлять минимум 1 мм. На нижних частях крепятся стальные пластины – они необходимы для связки с фундаментными опорными столбами. Их габаритные размеры обычно больше сечения трубы на 7-10 мм. По углам делают отверстия, через которые в дальнейшем установят крепежные прутья.

В верхней части предусматривают монтажные элементы для соединения с фермой. Их форма и размеры напрямую зависят от вида – плоские или арочные. Высота стоек не ограничена, но оптимальной величиной считается 2,2 м.

arka-1
arka-2

арочные навесы из поликарбоната

Фермы

Предназначены для придания жесткости. Они соединяют стойки в единую конструкцию навеса из поликарбоната, образуя площадку для крепления листов прозрачного материала. Для их изготовления используют стальной уголок 15*15 или 20*20 мм. С целью придания лучшего эстетического вида можно применять профильные трубы небольших размеров. Однако в этом случае общий вес конструкции будет увеличен.

Их количество напрямую зависит от габаритов конструкции. Чаще всего они изготавливаются отдельными блоками, которые впоследствии крепятся между стойками.

Арки и поперечные планки

Основа для крепления поликарбонатного листа. В расчете было указано их количество, которое напрямую связано с длиной и шириной навеса из сотового поликарбоната. Для оптимизации расходов рекомендовано использовать те же уголки, что и для изготовления ферм.

Совет
Обязательно предусматривается подложка из резины или аналогичного ей материала. Поликарбонат не должен напрямую контактировать со стальными элементами. В противном случае неизбежен быстрый износ козырька.

Особенности

Поликарбонат часто воспринимают в качестве сугубо строительного материала, что на самом деле неверно – этот вид твердого полимерного пластика находит себя и в других отраслях человеческой деятельности, например, из него делают некоторые детали для ПК, линзы и даже компакт-диски. Решив соорудить из поликарбоната навес, примыкающий к дому, вы должны знать, что материал бывает сотовым и монолитным. В обоих случаях ширина листа составляет чуть более 2-х метров, а длина – 3 (у монолитного), 6 и 12 метров (у сотового).

По толщине выбор куда разнообразнее – выпускается более 10 вариантов листов с толщиной от 2-х до 16 мм. Разница же между двумя видами состоит в том, что монолит, как следует из названия, представляет собой целостную конструкцию без пустот и ячеек, которую обычно и используют для сооружения прозрачного поликарбонатного навеса, а сотовый – это несколько тонких листов с внутренними перемычками, эффективно решающими задачи теплоизоляции благодаря пустотам между ними.

Недостатки поликарбоната

Как бы красочно ни были описаны положительные стороны этого материала, недостаткам всё же стоит уделить внимание. Например, под воздействием ультрафиолета поликарбонат разрушается

Поэтому при покупке обращайте внимание на наличие защитной плёнки на его поверхности. Это существенно продлит срок эксплуатации поликарбоната.

Помимо этого, он имеет низкую абразивную устойчивость, то есть материал с течением времени требует замены, так как изнашивается и повреждается от механического воздействия. Эстетическая привлекательность его постепенно ухудшается, так как на нём могут появляться царапины, вмятины и дыры. Даже крупный град способен сильно деформировать поверхность листа.

От смены температурных режимов поликарбонат может сжиматься и расширяться. Предусмотрев тепловые зазоры в 2,5 мм на 1 м в диапазоне 40 градусов, элементы навеса не будут выпучиваться или повреждаться от того, что расширились, и давление элементов друг на друга стало слишком сильным.

Поликарбонат бывает разных цветов

Сильное отражение света также можно отнести к недостаткам этого материала. Особенно сильно это ощущается при нахождении под арочной конструкцией. Именно по этой причине обшивка поликарбонатом теплиц и парников нежелательна. Из-за этой особенности драгоценный свет и тепло могут теряться. Для беседок специалисты советуют сооружать плоские кровельные конструкции.

Прозрачность материала можно отнести как к достоинству поликарбоната, так и к его недостатку. Особенно если говорить о том, что нужно сохранить тепло. Затемнив северную сторону сооружения из поликарбоната, проблему можно решить. Она будет отражать свет, а светлая пропускать, и оставлять его внутри.

Как сделать навес из поликарбоната

При выборе кровельного материала укрытия следует обратить внимание на поликарбонат, он является лучшим для изготовления навеса. Поликарбонатное покрытие превосходно смотрится, имеет множество преимуществ:

долговечен;
прост в монтаже;
имеет богатую палитру оттенков;
обладает повышенной гибкостью;
выдерживает значительные удары;
формы и размеры навеса могут быть любой конфигурации;
невысокая цена.

Фото навеса для автоФото навеса для авто

Арочный самодельный навес с ширмами-стенами из листов поликарбоната защитит машину от атмосферных осадков.

Цвет и качество поликарбоната

Сотовые панели из поликарбоната выпускаются различной степени прозрачности и расцветок. Зеленый отлично сочетается с природным ландшафтом. Пристройку лучше сделать одного цвета с домом. В любом случае выбор зависит от вкусовых предпочтений хозяина. Продукция проверенных брендов не принесет неприятных сюрпризов, их производители дорожат репутацией и придерживаются строгих стандартов.

Выбор поликарбонатных панелей

Навес из матовых панелей защитит автомобиль от вредного воздействия ультрафиолета, осадков. Поликарбонат выпускается двух видов: монолитный и ячеистый. Второй вариант легкий, пластичный, рассеивает свет. Монолитный имеет высокое качество, но тяжелый, дорого стоит.

Для постройки навеса потребуются листы:

кровельные толщиной 16 мм;
для вертикальных поверхностей материал толщиной – 10 мм.

Инструкция постройки поликарбонатного навеса

Устанавливаем навес шаг за шагом:

делаем схему и чертеж;
готовим площадку;
устанавливаем опоры. Копаем ямки глубиной от 50 до 150 см. Устанавливаем строго вертикально стойки. Проверяем уровнем. Когда будете закапывать опоры, засыпьте ямы щебнем, закрепите бетонным раствором. Выдерживайте не менее трех суток;
стойки соединяем балками;
устанавливаем каркас, на который должна приходиться нагрузка от снега зимой;
проводим монтаж водостока;
приступаем к монтажу. Листы укладываем фабричной пленкой наружу. Панели разрезаем в соответствии с проектом. Соединяем специальными профилями. Сотовые листы поликарбоната фиксируем термошайбами с резинками для изоляции отверстий. Края поликарбоната закрываем торцевой лентой, защищающей соты внутри;
снимаем защитную пленку;
верхние торцы панелей поликарбоната закрываем алюминиевой лентой.

Монолитный поликарбонат плохо поддается сверлению, его крепят полимерной замазкой.

Советы по уходу за навесом из поликарбоната

Это самоочищающийся материал, моют по мере загрязнения, используя мягкие тряпки и мыльный раствор. Возможно, потребуется губка или щетка с нежной щетиной для очистки въевшейся грязи. Допускается мытье из шланга. Нельзя чистить в жаркую, солнечную погоду. Опавшие листья сметают мягкой метелкой. От снега удобнее очищать поверхности двускатной наклонной крыши.

Какой поликарбонат выбрать

Самый важный параметр для кровли это толщина листов, так как на них приходится основная нагрузка. В продаже имеется поликарбонат толщиной 4-12 мм.

Если каркас выполнен в виде арки, то подбираются листы более тонкие, ведь на полукруглой поверхности снег практически не лежит.

Оптимальная толщина листа 6-8 мм. Они легко поддаются сгибанию под выбранную форму конструкции, надёжны и прочны.

При монтаже односкатной крыши потребуется материал большей толщины, чтобы выдерживал тяжёлый пласт снега. В этом случае можно использовать и монолитный поликарбонат, несмотря на то, что он дороже.

Цветовая гамма панелей разнообразна, можно выбрать на любой вкус.

Дизайн

Укрытие должно вписываться в общую композицию двора размерами и дизайном. Навес не должен слишком выделяться на фоне окружающих построек своими габаритами, но и не теряться среди них. Материалы и декоративные элементы основных сооружений и малой постройки должны соответствовать друг другу.

Для придания воздушности используются подсветки в разных комбинациях — по периметру и центру строения

Кованые детали хорошо сочетаются с кирпичной или каменной кладкой стен дома

Деревянные решетки будут эффектно смотреться при дизайне навеса в стиле «эко»

Цветы в горшках и плетущиеся растения украсят и придадут нарядность даже самому простому невыразительному сооружению

Шашлычницы и мангалы авторского производства могут украсить собой беседку и террасу, придадут уютный вид

Навесы из поликарбоната

Обзор установки сотового поликарбоната

9.6 Общий балл

Виды навесов для частного двора

Актуальность информации

9.5

Доступность применения

Раскрытие темы

Достоверность информации

ПЛЮСЫ

При наличии необходимых материалов и инструментов можно самостоятельно произвести установку

МИНУСЫ

Конструкция не «мобильна», за исключением маркизного варианта.
