Калитка из металлопрофиля: способы изготовления своими руками

Технология изготовления калитки из профнастила

Перед тем как делать калитку из металлопрофиля своими руками необходимо установить опорные элементы. Для этих целей используются столбы из ограждения. Если конструкция возводится с нуля, монтаж осуществляется в самостоятельном порядке.

Каркас калитки из профлиста

Для изготовления каркаса понадобятся навыки работы со сварочным аппаратом Изготовление калитки из профнастила своими руками начинается с монтажа каркаса. Простым вариантом считается использование деревянной конструкции. Подберите брус размером 40х40 мм, но в данном случае в поперечном сечении не существует ограничений. Рамку также можно делать из обрезной доски 20х100 мм.

Перед сваркой разложите на ровной поверхности нарезанный профиль. При отсутствии бетонной площадки создайте плоскость – в противном случае рамка получится неправильной. В результате калитка будет неплотно прилегать к опорам, имея кособокий вид.

К раме приварите навесы. Если столбы заливались 2-3 дня назад, вторые части элементов можно сразу крепить к столбам. Обмотайте плёнкой места сварки во избежание попадания пыли.

Фурнитура

Собрав каркас, не приступайте к зашивке профнастилом – сначала приварите петли и металлические пластины для замка и ручек. Установите скобы под углом друг другу и прихватите сваркой, придерживаясь шва 10-20 мм. Расположение петлей обусловлено принципами надёжности после завершения монтажа. Такая установка предупреждает вандализм. Закрепите петли на расстоянии 25 см от краёв полотна.

Калитка из профилированного листа будет держаться даже на двух креплениях. Ручка и запор прикручивается к внешней трубе. В противном случае элементы будут плохо держаться на обшивке.

Установка калитки из профлиста

Калитка устанавливается между двумя опорными столбами Простое изготовление калитки из профнастила позволяет уделить максимум времени на придание конструкции эстетичного вида. Не рекомендуется делать двойные створки. При отсутствии листа нужных размеров в одном магазине ищите материал в другой торговой точке, в т. ч. если дверь 2 метра в высоту.

Инструкция по установке калитки из профилированного листа:

1. Нанесите разметку на полотно, согласно схеме рамы и отрежьте лишнее. Если материал чуть шире, не стоит его резать, а оставить на притвор.
2. Закрепите по углам панели во избежание сдвига саморезами с шагом 25-30 см.
3. На косых участках профнастила достаточно закрутить по саморезу, чтобы они не сдвигались в центр створки.
4. Сделайте заранее разметку пластины под замок, а затем зафиксируйте её на каркас.
5. Допускается покраска рамы заранее, но это непринципиальный момент.
6. Навесьте полотно на столб и проверьте корректность работы запора. Все ошибки необходимо устранять сразу. Окантовку по нижней и верхней части можно делать уголками, которые идут в комплекте поставки. Прикрутите их саморезами.

Обшивка профилированным листом

После сварки профильную трубу нужно покрасить После высыхания краски калитку из профильной трубы и профлиста следует зашить. Для этих целей используется профнастил марки «С» высотой волны 20 или 21 мм, толщиной 0,5-0,6 мм. Установка листа с меньшими параметрами не рекомендуется.

Профнастил крепится на кровельные саморезы или заклёпки. В некоторых случаях используются болты, но не рекомендуется их применять, т. к. они становятся источником коррозии. Фиксируются профильные листы по горизонтали через волну, по вертикали – в каждую поперечную балку.

Ковка позволит сделать внешний вид калитки красивым и придать экстерьеру аутентичности.

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

• металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
• металлическая квадратная труба — сечение 40х24 мм;
• две петли металлические дверные (можно полимерные) – ɸ30 мм;
• засов и замок уличный врезной.
• газо- или электросварка;
• болгарка;
• отрезной и шлифовальный круг по металлу;
• шуруповёрт и мощная дрель;
• заклёпочный пистолет;
• краска и кисти;
• отвес или строительный уровень, рулетка на 5 метров;
• строительный угол;
• набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
5. Проверяем их с помощью уголка или уровня.
6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.
9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
16. Устанавливаем декоративные накладки с ручками на замок.
17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Калитка из металлопрофиля: очень простой алгоритм

• Следуя составленной схеме, выкапываются под опоры ямы в грунте на глубину ⅓ длины забора, конструктивной частью которого является калитка.
• Поместив трубную заготовку в яму, ее вертикальное положение корректируют по отвесу или уровню.
• Затем опора закрепляется деревянными подпорками.
• Столбы заливаются жидким раствором.
• Для полного схватывания цемента и его вызревания нужно порядка недели времени.
• Пока бетонный раствор затвердевает, из трубы нарезаются 4 элемента рамы: два из них несколько больше (на 5 мм), чем высота листа профиля, а остальные 2 размером таким, как ширина листа, да еще и запас (8 см +0,5 см).
• Из полученных заготовок собирается каркас под лист. Для этого выбирается гладкая ровная поверхность. На нее хорошо бы еще дополнительно выложить три ровных прямых бруса в одной горизонтальной плоскости.
• На нее выкладываются заготовки, образовав прямоугольную конструкцию. В ее вершинах сходятся горизонтальная и вертикальная заготовки, производится крепление элементов каркаса в местах соединений (углы фиксируются точечной сваркой).
• Вымеряется геометрия калитки, ее прямые углы. После этого в местах прихваток можно окончательно приваривать детали конструкции.

• Образовавшиеся швы зачищаются болгаркой.
• По центру каркаса крепится поперечина. Она обеспечит жесткость конструкции и облегчит установку металлопрофиля.
• Полностью сваренный каркас обрабатывается составом, защищающим металл от коррозии.
• При использовании в качестве заготовок уголков, последние обрезаются на концах под 45° по внутренним снятым меркам каркаса. В этом случае элементы из уголка вкладываются в раму и прихватываются к ней по углам.
• Сплошным швом привариваются петли.
• Конструкция, подготовленная под монтаж внутреннего листового наполнения, красится. На этом ее изготовление можно считать законченным.
• Монтируется металлопрофиль. Вырезается он по измеренным меркам. Полотно вкладывается в подготовленную рамку или каркас и закрепляется там саморезами.
• Готовую калитку нужно установить на опоры. Для этого к ним привариваются навесы. Они красятся битумным лаком. Внутренняя их полость обрабатывается солидолом.
• Затем навешивается калитка.
• На готовую собранную конструкцию приваривается засов и замок.

Особенности монтажных работ

Схема

Установочные работы условно можно разделить на несколько этапов:

1. Монтаж столбов.
2. Сборка металлического каркаса.
3. Обшивка каркаса своими руками.
4. Установка замка и ручек.

Вообще, столбы являются несущими элементами, удерживающими на себе всю тяжесть калитки или ворот, поэтому к их монтажу следует подойти ответственно. Длина столбов должна на 90-100 см превосходить высоту калитки (такой запас необходим, чтобы можно было углубить столбы в землю и придать металлической конструкции устойчивость).

При помощи специального бура в земле делают две одинаковые скважины (их глубина должна составлять 60-70 см, да и находиться они должны на расстоянии метра друг от друга), куда вставляют столбы и кувалдой их вбивают. Затем столбы выставляют по уровню и заливают бетоном.

На следующем этапе собирают каркас калитки. По ширине такая конструкция должна быть на 6-8 см уже ширины проёма (это необходимо для того, чтобы створка могла свободно перемещаться). К тому же от ворот или калитки до земли должно быть достаточное расстояние (от 17 до 20 см): в случае если зимой выпадет много снега, створка будет беспрепятственно передвигаться.

Каркас можно выварить своими руками из профиля или уголка (толщина металла при этом должна быть не меньше 3 мм). Чтобы придать раме жёсткость, к конструкции нужно приварить дополнительную поперечную планку.

Однако прежде чем выварить раму своими руками, нужно сделать заготовки: металлические элементы вырезают по размерам конструкции, аккуратно убирают все заусенцы и обезжиривают срезы специальным составом. И ещё, поверхность, на которой домашний мастер будет своими руками собирать каркас будущей калитки из металла, должна быть идеально ровной: из-за неровности поверхности не получится сделать изделие идеальной формы.

К готовой раме приваривают навесы: один элемент каждой такой петли приваривают к каркасу, а второй – к столбу. На металлические ворота и калитки лучше устанавливать петли с подшипниковым механизмом.

Чтобы изготовить красивые ворота или калитку, нужно ответственно подойти к выбору обшивочного материала (металл должен отличаться высоким качеством и выбираться в таком цветом исполнение, которое максимально гармонирует с экстерьером). Вырезанный по размерам конструкции металл прижимают к каркасу и крепят его при помощи саморезов или специальных заклёпок.

Замок для калитки лучше выбрать механический. Такой замок со стороны двора имеет кнопку для открытия и кнопку вызова со стороны улицы (принцип домофона): конструкцию, на которой установлен такой замок, можно открыть, даже не выходя на улицу. Или же можно выбрать и установить на створку трёхригельный внутренний замок (обычно такой замочный механизм идёт в комплекте с ручками).

Независимо от того, какой выбран замок для металлической калитки, перед его установкой домашнему мастеру следует внимательно ознакомиться с рекомендациями по монтажу, содержащимися в сопроводительной инструкции.

Этапы изготовления забора

Заборы и ограды из профильной трубы изготавливаются по следующей схеме:

1. подготовка эскиза и подробного чертежа;
2. изготовление конструкции;
3. установка.

Чертеж забора

На начальной стадии рисуется эскиз ограждения. Данный рисунок содержит схематическое изображение будущего забора. Эскиз определяет места установки основных и декоративных элементов конструкции.

Предварительное изображение ограждения, отражающее желание изготовителя

На основании готового эскиза разрабатывается подробный чертеж конструкции. В отличие от эскиза чертеж забора из профильной трубы должен отражать габариты целой конструкции и каждой его отдельной части.

Чертеж готовой конструкции с определением и описанием требуемых материалов

На основании чертежа производится подсчет материалов, требующихся для изготовления забора.

Изготовление забора

Заборы, изготавливаемые из профильных труб, могут быть двух видов:

• сварные, то есть цельные конструкции;
• секционные, то есть конструкции, состоящие из отдельных секций.

Чтобы изготовить сварной забор из профильной трубы, надо:

1. подготовить все комплектующие, то есть нарезать трубы соответственно чертежному размеру;

Подготовка комплектующих элементов для дальнейшей сборки

Некоторые трубы имеют отклонения в габаритах. Это связано с методом производства профтруб. Перед нарезкой составляющих элементов забора все неровности требуется удалить при помощи шлифовальной машинки.

1. приварить комплектующие конструкции к предусмотренным местам. Сварка начинается с вертикальных участков, которые крепятся к несущим столбам. Далее устанавливаются горизонтальные перемычки изгороди, и производится окончательное наполнение открытого пространства трубами маленьких размеров;

Изготовление забора методом сварки отдельных частей

1. при необходимости устанавливаются декоративные элементы;

Различные элементы для придания забору индивидуального и эстетичного вида

1. места сварки зачищаются от образовавшегося налета и окалины;

Обработка мест сварки перед покраской

1. готовая конструкция покрывается специализированной краской.

Нанесение на металлические поверхности защитной краски

Секционный забор из профильной трубы изготавливается поэтапно:

• на первой стадии производится необходимое количество секций, которые выполняются по подготовленному чертежу;
• все секции устанавливаются на основные столбы. Для этого можно использовать сварку или специальные крепления, предусмотренные конструкцией.

Чтобы изготовить секцию ограждения, надо:

1. сварить каркас из труб;

При изготовлении каркаса надо учитывать расстояние между опорными столбами.

1. приварить элементы наполнения и декора;
2. зачистить места сварки;
3. покрасить готовую конструкцию.

Как изготовить отдельную секцию забора можно посмотреть на видео.

Установка готовой конструкции

Установка забора – это окончательная стадия. Чтобы своими руками поставить готовую конструкцию, требуется:

1. по периметру будущего забора произвести разметку. Отметить места установки опорных столбов;
2. под каждый основной столб пробурить отверстие. Диаметр каждого отверстия должен составлять минимум два диаметра столба;

Образование ям для установки столбов

1. в готовую яму устанавливается столб и заливается бетонным раствором;

Схема правильного монтажа опорного столба для забора

При выставлении столба особое внимание уделяется вертикальности и горизонтальности. Если эти параметры нарушены, то забор будет выглядеть покосившимся

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона.

Проверка вертикальности конструкции строительным уровнем

1. на столбы навешиваются готовые секции или изготавливается сварной запор по вышеописанной схеме;

Установка отдельных секций забора без использования сварки

1. устанавливаются ворота и калитки.

Все работы по изготовлению и установке забора из профилированной трубы считаются законченными. Заборы из профилированной трубы отличаются долговечностью, простотой конструкции, совмещенной с эстетичным видом и небольшой стоимостью. Перед началом работ рекомендуется разработать собственный проект забора или воспользоваться готовыми эскизами. Изготовление забора своими руками возможно при обладании начальными навыками работы со сварочным оборудованием.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

• форму (прямоугольную, арочную, трапециевидную);
• будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

• металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
• кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

1. Выкапывают ямы необходимой глубины.
2. Их дно утрамбовывают слоем щебня.
3. Устанавливают столбы, выравнивая их по уровню.
4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Как сделать ворота с калиткой внутри из профнастила своими руками. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

Конструкция ворот

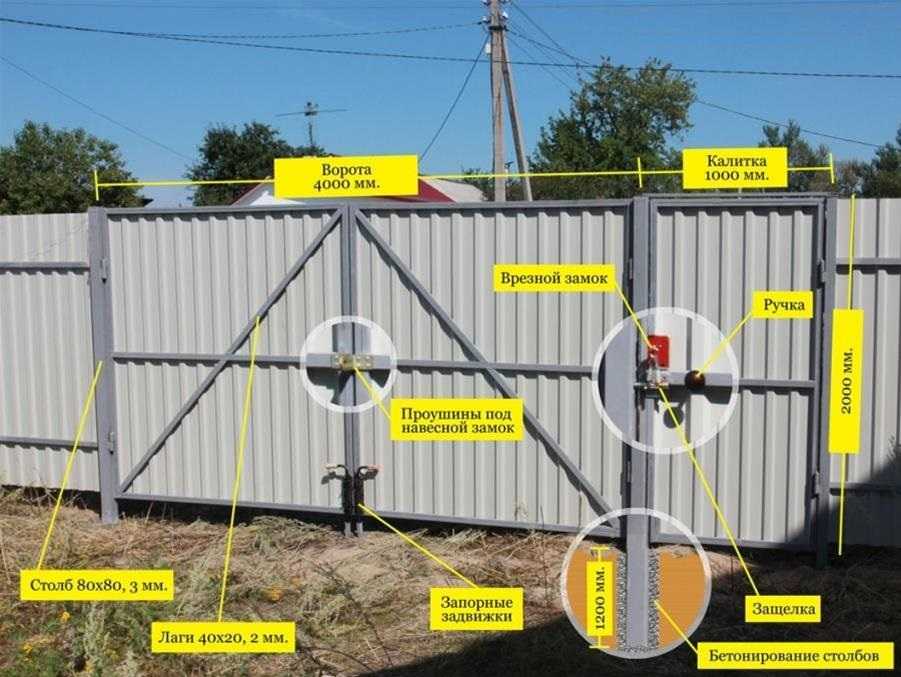

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

• две створки;
• две трубы для крепления створок;
• перекладина (в некоторых конструкциях);
• калитка (если есть);
• фиксаторы створок;
• поворотные петли;
• проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление

В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Декор

Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

• трамбовка для щебня, песка, электрический вибратор для бетона;
• болгарка с зачистным и отрезным кругом по металлу;
• электрический шуруповерт и дрель;
• уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.

Сооружение раздвижной входной системы пошагово

Как самостоятельно сделать откатные ворота из профнастила? Для этого необходимо обладать навыками проектирования и работы с металлом.

Основная задача — правильно сделать чертежи входной конструкции. Для этого необходимо изначально определить ее габариты. Для частных домов, как правило, применяют откатные конструкции шириной от 3 до 5-6 м, высотой до 2 м. Размер рамы должен превышать ширину проема в полтора раза. Ширину противовеса делают равной половине проема ворот, панели для него — 1,6*входной проем.

Инструменты, фурнитура, приспособления, необходимые для работы

Чтобы соорудить откатные ворота своими руками потребуются:

• трубы для опор сечением 100х100 мм;
• трубы с отверстием 20х20/20х30 мм для сварки каркаса;

• стальная рельса, которая будет использоваться в качестве направляющей;
• ролики с каретками, предотвращающие раскачивание полотен, фиксирующие их положение;
• уловители (верхний нижний);
• комплект автоматики;
• арматура;
• профлист для заполнения секций;
• щебень, песок, цемент;
• сварочный набор;
• дрель;
• шуруповерт, саморезы;
• болгарка/перфоратор;
• ножницы по металлу;
• уровень;
• лопата.

https://youtube.com/watch?v=gzr468uDwuc

Монтаж столбов

Первыми устанавливают опоры для конструкции. Они могут быть металлическими, каменными или кирпичными. В двух последних случаях в столбах предусматривают закладные — 3 шт., равномерно расположенные по длине опоры.

Проще всего сделать стойки из швеллера. Для них выкапывают ямы глубиной около 1 м, засыпают песчаную/щебневую подушку, устанавливают опору, выравнивают ее и бетонируют.

Закладка основания

Поскольку откатные ворота являются полностью металлическим изделием, они обладают большим весом, а значит, требуют надежного и качественного фундамента. Необходимую устойчивость такой входной группе обеспечит ленточное армированное основание.

Как самому сделать такой фундамент? Его строительство начинается с рытья траншеи вдоль забора, со стороны, в которую будет производиться откат полотна. Яму делают шириной около 0,4 м, длиной — 2 м. По форме траншея должна быть П-образной. В местах расположения колон ее глубина должна составлять 1,5-1,7 м, на перемычке — 0,5 м.

Дно ямы засыпают щебнем, затем поверх него укладывают предварительно сваренный каркас из арматуры («банкетку»). Его формируют из 20-сантиметрового швеллера, к которому приваривают арматурные прутья сечением 10-12 мм. Металлический каркас опускают в яму и выравнивают его положение, используя уровень. Полученную конструкцию заполняют бетонной смесью.

Сооружение наземной конструкции

Спустя 7-10 суток приступают к дальнейшим работам — проводят монтаж двух тележек с роликами, по которым будут передвигаться полотна. Их фиксируют болтовым соединением.

Трубы для сооружения рамы ворот (калитки) очищают болгаркой от ржавчины, обезжиривают и обрабатывают антикоррозионным составом. Затем из них сваривают раму согласно чертежу, осуществляя прихваты с шагом 20 см. По нижней кромке рамы крепят направляющую рельсу. После остывания швы зачищают, покрывают грунтовкой и весь каркас красят.

Полотна заполняют профлистом класса «С» толщиной до 0,8 мм. Тогда створки не будут слишком тяжелыми, а сам материал обойдется недорого. Все элементы крепят к раме при помощи специальных саморезов.

Совет: не стоит заполнять створки листами с дефектами — они быстро придут в негодность, испортив внешний облик конструкции.

Чтобы установить откатные ворота, необходимо сначала вставить ролики в направляющую рельсу и выровнять створку. После этого роликовые тележки приваривают к швеллеру. Далее фиксируют верхние ролики, служащие для поддерживания полотна. К опорам приваривают уловители. В последнюю очередь подключают автоматику и проверяют ворота на открывание/закрывание.

Откатные ворота — удобный, красивый, современный способ обустройства входной группы участка. Такая конструкция будет уместной на небольших придомовых территориях, где нет места для открывания створок.

Сварка рамы калитки из металлопрофиля

Все сварочные работы желательно проводить на идеально ровной поверхности. Лучше воспользоваться монтажным столом, хотя он есть далеко не у всех.

https://youtube.com/watch?v=8faLNhiDbq4

Металлическая калитка из профиля своими руками сваривается в таком порядке:

• Вырезанные по заданным размерам профильные трубы раскладываются на ровной поверхности, после чего уровнем проверяется их горизонтальное положение.
• 4 части будущей калитки прихватывают сваркой в нескольких местах.
• Проверяются диагонали прямоугольника. Они должны быть одинаковыми.
• Если размеры совпадают, выполняется окончательное свариваются каркаса в единую конструкцию.
• На готовый каркас привариваются 1-3 ребра жесткости. Можно приварить поперечины горизонтально или сделать 1 центральную перемычку, а 2 отрезка пустить по диагонали каждой из секций.
• Все сварные швы зачищаются болгаркой.
• К каркасу привариваются петли на расстояниях около 25 см от краев. Они располагаются друг другу навстречу, чтобы злоумышленник не смог снять калитку с петель.
• Калитка из металлопрофиля фиксируется на опоре, после чего привариваются петли на опору. Для монтажа металлических петель желательно присутствие двух человек, один из которых будет удерживать калитку, а второй — приваривать петли.
• Проверяется работа конструкции.
• Каркас калитки покрывается грунтовкой, а после ее высыхания красится.
• Выполняется обшивка калитки металлопрофилем. Сначала, зная точные размеры каркаса, вырезается кусок профлиста. Затем он крепится на саморезах при помощи шуруповерта.
• Отмечаются места врезки ручки и замка.
• В профлисте делаются прорези для ручки и замка.
• Выполняется монтаж замка и ручки на калитку.
• На опоре выполняется монтаж ответной части замка.
