Многощипцовая крыша стропильная система: основные принципы монтажа многощипцовой стропильной системы, схемы

Стадии строительного процесса

Перейдем к рассмотрению раздела: стадии строительного процесса.

Для устройства многощипцовой крыши своими силами требуется план выполнения работ, отступать от которого категорически не предлагается лучше. Теперь перейдем непосредственно к этапам строительства:

Теперь можно переходить к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. В случае если запланирован монтаж полувальмовой либо вальмовой крыши, нужно установить усиленные нарожниками диагональные стропила.
В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины либо уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

Для монтажа стропил используются металлические скобы, пластины, уголки
В случае если дом имеет большую площадь, вероятнее всего, требуется монтаж потолочных балок (продольных либо поперечных), выполняющих функцию затяжек.
Для начала нужно снять размеры дома.
После этого помещается пароизоляционный материал, обрешетка и контробрешетка (вентсистема), верхняя часть стропил крепится на коньке.

Перед монтажом кровли монтируется вентиляционная система
Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

Чертеж стропильной системы многощипцовой крыши
Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

Строительство – вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Устройство – совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Кровля – верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); – верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)

Проект – проектно-сметная документация, разработанная для конкретного объекта в соответствии с требованиями Строительные нормы и правила на пор. разработки, согласования и утверждения проектно-сметной документации. (СНиП 3.01.01-85)

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. (ГОСТ 2.305-68)

Установка – энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ 2.701-84)

Материал – любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Материалы – собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

Типы крыш, возводимых над каркасными домами

Стропильная система каркасного дома может быть следующих видов:

Плоская с уклоном 2-3 градуса.
Скатная, имеющая один, два и более скатов.
Двухскатная или четырехскатная крыша мансардного типа.
Щипцовая, многощипцовая или коническая.

Тип крыши определяется предполагаемым внешним видом строения с учетом функциональных возможностей конструкции, а также всех ее положительных и отрицательных сторон.

Крыша плоского типа

Частные застройщики очень редко используют плоскую крышу. Несмотря на простоту монтажа, такая конструкция имеет один весомый недостаток: ей требуется постоянный уход. Незначительный уклон приводит к застаиванию воды на поверхности, а в зимний период снег вообще не скатывается с нее. Поэтому необходимо постоянно очищать поверхность крыши, чтобы предотвратить проникновение влаги внутрь помещения. Кроме того плоская крыша не позволяет обустроить жилое помещение на чердаке.

Плоская кровля каркасного дома отлично подходит для тех, кто имеет ограниченный бюджет строительства, так как в этом случае есть возможность сэкономить на строительных материалах.

Крыша с одним или несколькими скатами

Такие конструкции имеют уклон скатов более 10 градусов, при этом количество скатов может быть от 1 до 4.

Скатные крыши каркасного дома являются наиболее популярным вариантом, благодаря большому количеству преимуществ:

Наличие пространства для обустройства дополнительной жилой площади.
Беспрепятственное стекание талой и дождевой воды.
Отсутствие скоплений воды и снега позволяет снизить нагрузку на кровлю и предотвращает образование протечек.

Крыша мансардного типа

Такие крыши могут быть полувальмовыми и вальмовыми. В первом случае каркас крыши дома имеет два основных ската и два маленьких, заменяющих фронтоны. Второй вариант подразумевает возведение четырех скатов.

Такие крыши обладают набором следующих положительных качеств:

Образование дополнительного места под крышей.
Возможная установка окошек.
Своеобразный внешний вид всего строения.
Снижение снеговой нагрузки на несущие стены дома.

Как недостаток, можно выделить следующий момент:

Мансардная крыша требует больших материальных затрат и дополнительного отопления.
Недостаточная циркуляция воздуха приводит к преждевременному разрушению стропильной системы.
Зимой на оконных конструкциях может отмечаться большое скопление снега.

Многощипцовые крыши

Такую конструкцию также можно назвать популярной. В отличие от других типов она имеет много скатов и ендов, что позволяет выдерживать значительные нагрузки. В большинстве случаев используется над строениями сложной планировки.

Из преимуществ многощипцовой крыши можно назвать уникальность внешнего вида и возможное обустройство жилого помещения в чердачном пространстве.

В качестве недостатков отмечается сложный монтаж, большие финансовые вложения и повышенный расход материалов.

Коническая форма крыши

Крыша в виде конуса возводится над строением круглой формы, поэтому в российских регионах такие конструкции встречаются очень редко.

Преимуществом такой крыши является своеобразный внешний вид и простой уход. Недостатком конструкции является сложный монтаж и более точные расчеты.

Для тех, кто желает сэкономить на возведении крыши, оптимальным вариантом может стать каркасный дом с двускатной крышей. А для ценителей красоты и тех, кто не привык экономить, доступен вариант любой сложности и формы.

Оптимальный уклон скатов

Устройство кровли в каркасном доме должно начинаться с определения угла наклона скатов. Безопасной и долговечной считается крыша, скаты которой имеют уклон 30-45 градусов. При этом значении ветер и снег не оказывают сильной нагрузки на кровлю, а внешний вид крыши от этого только выигрывает.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли. Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции

Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Основные принципы конструкции

Многощипцовая крыша – это система стропил со скатами, которые связаны между собой. Применяется название шпиц или фронтон, но только если участок отделен от стены здания. Если стена имеет несколько щипцов или фронтонов, то она является многощипцовой.

Количество щипцов не ограничивается. Но чаще всего конструкции состоят из двух, трех или четырех систем. Предназначение щипцов различается.

Сам процесс монтажа сложен и затратен из-за особенностей конструкции, количества требуемых материалов.

Сложность конструкции также повлияет на количество оставляемых обрезков после проведенных работ Источник assz.ru

Многощипцовые крыши – это частый выбор тех владельцев домов, которые могут себе позволить соорудить здание, чем-то похожее на замок. Но со временем появилась возможность использовать более простые конструкции для сооружения щипцов и в бюджетных загородных домах.

Этапы работ

В зависимости от конструкции дома, выбираем подходящую систему стропил.
Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Опирание диагональной стропильной ноги на мауэрлат

Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
Фиксируют их укосинами, демонтируемыми после окончания работ.
Далее производят крепление кобылок, которые будут образовывать свес крыши.
После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
Далее следует установка конькового бруса, закрепляемого укосинами.
И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
Тип обрешётки выбирают в зависимости от кровельного покрытия.
Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Устройство стропильной системы

Стропильная система многощипцовой крыши так же, как и для крыш другого вида имеет основой мауэрлат. Он укладывается по верху кирпичной или бетонной стены и представляет собой связанную жесткую раму. Мауэрлат крепится к наружным стенам посредством металлических оцинкованных шпилек, установленных в армопояс.

Так как крыши столь сложной геометрической формы представляют собой не простую конструкцию, перед тем как построить многощипцовую крышу нужно сделать её подробный чертеж. Для этого нужно:

знать все размеры дома;
выбрать уклон для крыши, в соответствии с климатическими особенностями данного региона;
определиться с видом применяемых стропильных систем;
сделать расчет длины стропил и их сечение;
разметить расположение ендов, ребер, коньков;
рассчитать, где будут располагаться вертикальные стойки, затяжки, прогоны, упоры, подкосы и прочие элементы стропильных систем, обеспечивающих жесткость всей конструкции;
сделать чертежи узлов соединения стропил с мауэрлатом и остальным элементами стропильной системы;

Очередность возведения стропильной системы

Частные дома иногда содержат целый комплекс разных по типу крыш, объединенных одной кровлей. И в этом случае нужно определить с чего начинать возведение такой сложной конструкции.

В зависимости от вида и назначения крыши, могут быть мансардные окна, которые требуют дополнительных скатов, тех же ендов и ребер, стропил и обрешетки, но в минимальных размерах.

Многощипцовая крыша над квадратным домом начинается с укладки мауэрлата, который является базой для всей стропильной системы, какой бы сложной она ни была. Потому что усилия от стропил передаются на несущие стены дома именно через мауэрлат. Чтобы эти усилия не смогли раздвинуть стены мауэрлат должен надежно и прочно крепиться к армированному поясу, который возводится на стадии кладки стен. После этого устанавливаются стропильные ноги.

При больших размерах дома возможна установка продольных или поперечных потолочных балок, которые могут играть роль затяжек.
Стропильные ноги могут иметь вид обычных стропил или диагональных (накосных), в случае когда используется тип вальмовой или полувальмовой крыши.
В этом случае накокосные или диагональные стропила усиливаются установкой нарожников. А сами стропила могут иметь сдвоенный или спаренный вид.
Крепление стропил к мауэрлату осуществляется путем устройства запилов, применения металлических скоб, пластин, уголков. Выбор крепления зависит от того, какой тип стропил применяется в каждом отдельном случае.
Стропила в верхней точке крыши соединяются на коньке, который может быть сделан их бруса или образован двумя верхними досками обрешетки.
По стропилам устраивается пароизоляция, контробрешетка и обрешетка. Вид обрешетки и ее шаг зависит от выбранного кровельного материала.
Для мягких покрытий устраивается сплошной настил, для профилированного металлопокрытия обрешетка делается разреженной.
Для стропильной системы выбирается древесина хвойных пород, имеющая на момент строительства крыши, влажность в пределах 18-20 %.

Конструкция многощипцовой крыши подразумевает устройство в чердачном пространстве мансарды. Поэтому кровлю следует хорошо утеплять и делать недоступной проникновению внешней влаги.

В качестве утеплителя для крыши следует выбирать утеплитель на основе минерального волокна ( базальта или стекла). Их мягкая структура позволяет утеплить самые сложные и малодоступные участки кровли, чтобы не возникали мостики холода, которые неизбежно приводят к образованию сильного конденсата. От скопившейся влаги в подкровельном пространстве страдает качество теплоизоляции и начинается процесс гниения деревянных элементов крыши.

Сделать многощипцовую крышу своими руками – дело непростое и если нет опыта строительства таких крыш, то возможно следует обратиться к специалистам.

Как сделать многощипцовую крышу: советы по устройству ↑

Многощипцовая может объединять под единой кровельной конструкцией целый ряд крыш, отличающихся по своему типу и назначению. Сложность ее устройства заключается в большом количестве ребер, ендова, разжелобков. Шпиль ее носит, скорее, художественный характер, и его часто используют для установки башен и куполовидных кровель, подчеркивающих архитектурный стиль. Одними из самых популярных сегодня считаются двухуровневые покрытия и полувальмовые крыши .

Устройство стропил ↑

Основой кровельной конструкции является стропильная система. Наиболее часто в ней сочетаются диагональные и висячие стропила , направленные к углам стен. Сложность подобных конструкций заключается в том, что все скаты опираются не на мауэрлаты, как обычно, а на диагональные ноги. То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки элементов жесткости.

Основным узлом считается стык в одной точке коньков одного уровня разных участков кровли . Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и накосные ноги, которые практически для всех стропил являются основной опорой. Прочность данного узла увеличивают за счет установки затяжек.

Накосные стропила превосходят по длине обычные, поэтому их делают спаренными.Такая технология одновременно решает несколько задач:

стропило с удвоенным сечением способно выдерживать увеличенную нагрузку;
сплачивание досок дает возможность получить неразрезную балку большей длины;
при соединении унифицируется типоразмер используемых деталей.

Получается, что для устройства диагональных практически можно применять те же доски, что и для обычных – а использование для любого вида стропил досок равной высоты упрощает конструктивное решение узлов крыши. К тому же на них опираются полуноги или нарожники, благодаря чему наслонные опоры в состоянии нести нагрузку, которая порядка полутора раз больше, чем максимальная нагрузка для обычных стропил.

Опирание нарожников на диагональную ногу выполняют двумя способами:

Опирание на верхнюю поверхность. В стропилах делается разрез таким образом, чтобы половина их сечения – верхняя, оказалась над диагональной ногой, а нижняя – опиралась при этом на боковую поверхность.
Опирание на боковую поверхность. Главным в это случае является, насколько качественно подогнаны опорные части. Нижезакрепленное стропило можно прочнее соединить с брусом диагональной ноги, если прибить дополнительную опорную бобышку из обрезка.

Низ накосных опор обычно для посадки на шпренгель, балку из бруса, прокинутую по пересекающимся внешним стенам на угол, прибоину или консоль прогона подрубают в горизонт и крепят гвоздями.

А вот диагональные опоры, расположенные в ендова, подпирать шпренгельной фермой нельзя.

Шпренгельная ферма – это шпренгельная конструкция с установленными двумя подкосами.

Дело в том, что ендова формирует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае подкосами.

Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинают о с устройства ендов, которые образованы при пересечении взаимоперпендикулярных плоскостей. При этом технология исполнения данного узла целиком зависит от материала, используемого в качестве основного для кровли.

Монтаж многощипцовой крыши своими руками

Стропильная система

После снятия размеров и изготовления требуемых компонентов установка включает следующие этапы:

настил балок перекрытия;
монтаж мауэрлата;
разметка крепления стропил с расстоянием 50-60 см;
создание стропильного каркаса с центральными стойками и коньковым брусом, установка с фиксацией;
крепление обрешетки;
обустройство кровельного пирога, в состав которого входит пароизоляция, утеплитель;
монтаж кровельного покрытия: черепица, профнастил, мягкая кровля, ондулин, иные материалы;
монтаж коньков, гидроизоляция ендовы;
обустройство вентиляционных выходов, труб и других элементов;
подрезка стропил.

Многощипцовая крыша своими руками

1 Особенности
2 Обозначения основных конструктивных элементов
3 Установка стропильного каркаса
4 Монтаж ендовы
5 Устройство обрешетки, утепления и монтаж кровли
6 Видео
7 Фото
8 Схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

изначально;
в процессе пристройки помещений;
для монтажа бокового освещения на мансарде;
в зданиях со сложной планировкой и множеством комнат.

Частые ошибки при монтаже стропильной системы

Перед монтажом стропильной системы нужно иметь понятие о самых распространённых ошибках при возведении крыши, поскольку они портят внешний вид дома, снижают несущую способность главных элементов, а следовательно, и безопасность конструкции.

Видео: ошибки и просчёты при установке стропил мансардной крыши

Наиболее известные ошибки при сооружении стропильных конструкций:

Чтобы свободно передвигаться в подкровельном пространстве, посередине нередко вырубают длинные участки готовых затяжек безупречно изготовленных ферм. Из-за этого несущий каркас становится шатким, поскольку разрезанные затяжки не мешают расхождению конструкции. В результате расползания могут появиться трещины в перекрытиях, и если их не заделать вовремя, то стропильная система просто рухнет. Для ликвидации негативных последствий нужно заменить вырезанные по неведению участки полосовой сталью, чтобы вернуть затяжкам способность и дальше работать на растяжение.
Грубой ошибкой является слабое крепление мауэрлата к армопоясу. Если мауэрлатный брус по небрежности не укреплён «намертво» анкерными болтами, то под давлением наклонных стропил он опрокинется и повлечёт за собой всю крышу.
Пренебрежение к формированию ж/б пояса жёсткости на промежуточной несущей стене из-за чего балки перекрытия начнут проседать, а крыша — разъезжаться.
Чтобы стойки не продавливали перекрытия, под них нужно помещать прокладки длиной не менее 1,8 м. Установка коротких прокладок приведёт к тому, что стойки начнут передавать нагрузку не на балочные перекрытия, а на настил, вследствие чего перекрытия деформируются.
Неправильный расчёт стропильной конструкции или выбор древесины плохого качества, из-за чего появляются прогибы. Впоследствии исправить такую ошибку очень сложно и финансово затратно. Придётся разгрузить стропильную конструкцию в повреждённом месте, приподнять её домкратом и установить деревянные стойки под прогнутые стропила, а затем забить клинья между стойкой и поперечным брусом и усилить выровненные стропила накладками.
При устройстве мансардных окон или облицовке фронтонов зачастую сосновые доски «в шпунт» для удобства сборки располагают пазом вверх, чего делать категорически нельзя. При такой укладке в швы начнёт просачиваться влага, оказывающая разрушительное воздействие на элементы стропильной конструкции.
Невыверенная геометрия стен и скатов, отсутствие ветровой балки, неправильное опирание нарожников и неверно выполненные подкосы, которые обеспечивают жёсткость конструкции и перераспределяют нагрузки.
При возведении стропильного каркаса можно избежать многих ошибок, если иметь на руках готовый проект дома и не экономить на материалах

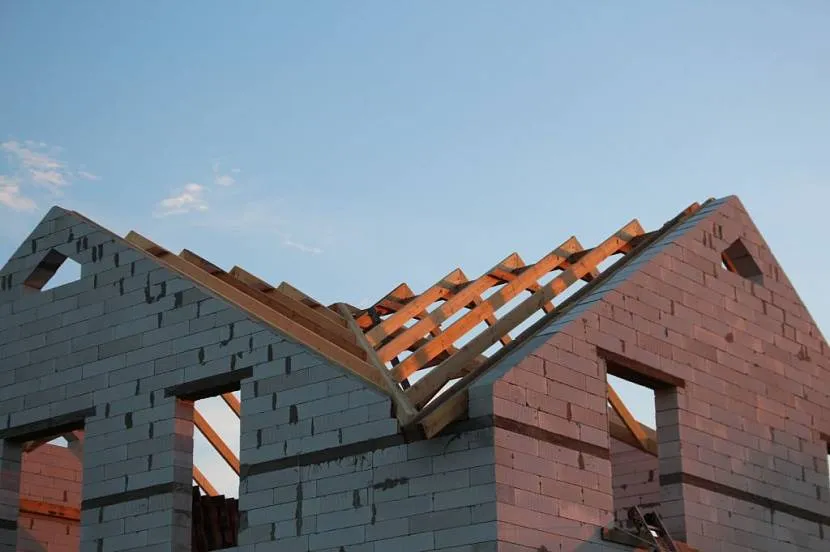

Стропильная система многощипцовой крыши

Главная особенность стропильной конструкции многоскатной крыши — внутренние рёбра пересечения скатов, ендовы. В зависимости от того, под каким углом примыкают друг к другу скаты, проектируются узлы соединения элементов стропильной конструкции.

Стропильные системы симметричных многощипцовых крыш проще изготавливать с наслонными стропилами

Установка ендовы и примыкание к ней стропил не представляют значительной сложности при условии использования современного деревообрабатывающего инструмента и предварительного расчёта крыши.

Видео: монтаж стропильной конструкции с ендовой

Узлы примыкания двух частей крыши могут быть в простейшем случае реализованы с помощью только деревянных элементов и точной подгонки углов.

В стропильной системе многощипцовой крыши для образования внутреннего угла примыкания скатов используют накосные стропила ендовы и укороченные стропильные балки — нарожники

Для более сложных вариантов крыш, перекрывающих большие площади и несущих значительные эксплуатационные нагрузки, применяют металлические уголки и пластины. Обязательно выполнять расчёты несущей способности таких конструкций и разрабатывать детальные планы раскладки стропил, прогонов и других несущих элементов.

Грамотно выполненый проект многощипцовой кровли — залог прочности конструкции и долгого срока службы

Что представляет собой многощипцовая кровля

Многощипцовые крыши устраивают на домах, которые имеют сложную планировку, при боковом освещении мансард, покрытии пристроек, фронтонах над входами.

При устройстве такой крыши, как четырехскатная вальмовая крыша, должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который полностью будет изолирован от всех теплых помещений.

Крыши многощипцовые требуют большого расхода кровельных материалов, и после ее устройства остается довольно много отходов материала.

Многощипцовая кровля характерна для строений, имеющих сложный план

Такой тип, как крыша обычная полувальмовая своими руками, образуется благодаря установке нескольких скатов. Это довольно сложная конструкция, главным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (ендовы)

По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание

Помимо этого в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным достоинством многощипцовой крыши является выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких помещений.

Этапы работ

В зависимости от конструкции дома, выбираем подходящую .
Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.
