Стропильная система шатровой крыши: чертежи стропильной системы шатровых крыш и расчёты с помощью калькуляторов

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.

По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.

Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.

Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.

Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала

Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки

Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:

Советы и рекомендации

Чтобы у шатровой кровли возросла прочность к нагрузкам, специалисты рекомендуют предпринять ряд мер:

• Для усиления углов каркаса на стропилах устанавливают штренгели рядом с мауэрлатом. Элементы делают из бруса. Если надо еще усилить конструкцию, дополнительно создают фермы.
• Перекрытие с брусом соединяют дополнительными стойками. Элементы помогают равномернее распределить нагрузку.
• Длинные накосные стропила лучше делать не из бруса, а использовать сдвоенные балки.
• Надежная обрешетка на шатровой кровле получится, если ее изготовить из бруса сечением 40х40 мм.
• Все деревянные элементы каркаса крыши обрабатывают пропитками, защищающими древесину от влаги и вредителей.
• Пиломатериалы с повышенной влажностью для возведения крыши нельзя использовать. Во время высыхания они начнут «играть», искривляться, что приведет к деформации кровли.
• Элементы обрешетки крепят только перпендикулярно стропильным ногам. Нельзя располагать бруски под уклоном.

Если шатровая кровля возведена по правильным расчетам без допущения ошибок, она прослужит много времени, не требуя ремонта.

Правила возведения своими руками

Данную разновидность крыши можно смело назвать одной из самых сложных в малоэтажном строительстве. Тем, кто не имеет опыта в создании обычных скатных конструкций, браться за шатровую самостоятельно однозначно не следует. Лучше доверить это дело профессионалам, так как система имеет большое число функционально важных узлов.

Пошаговая инструкция по созданию крыши может быть рассмотрена на примере каркасного дома с квадратным основанием 10 на 10 м. Стропила в этом случае рекомендуется делать из ЛВЛ-балок. Они отличаются легкостью и прочностью, не боятся насекомых и грибков.

1. В центровой части монтируют вертикальный брусок со стороной сечения 15 см длиной около 6 м. Это создает угол в 25 градусов, что дает возможность выдержать большую нагрузку снега.
2. Готовят низовые и верховые пятки. Укрепляют четверку накосных стропил к мауэрлату и вертикали. Сначала монтируют пару, пролегающую на одной линии, а затем – оставшуюся. Чтобы выполнять работы было легче, можно воспользоваться временными раскосными деревянными элементами. По окончании монтажа их удаляют. Верховые пятки укрепляют стальными угольниками и гвоздями. Для вырезания пяточек можно применять угольник Свенсона. Но этот инструмент стоит дорого и требует опыта, поэтому более распространено использование обычного транспортира. Габариты накосных стропил выбирают, ориентируясь на размеры дома и желаемую высоту чердака. В рассматриваемом примере их длина будет равна 9 м, ширина – 0,3 м, а толщина – 6,3 см. Фиксируют их с двух сторон саморезами и уголками из металла. Пятки не следует делать излишне глубокими. После проверки корректности постановки и устойчивости фиксации можно переходить к монтажу накосных стропильных элементов.
3. Делают отметки для укрепления боковых ножек. Если крышу решено оборудовать утеплением, при создании меток нужно учитывать его размеры. Например, минвата обычно имеет ширину 0,6 м, и тогда дистанция между плоскостями должна укладываться в рамки 0,55-0,58 м. Запиливать компоненты системы под разными углами можно множеством способов. Один из самых доступных – использование цепной пилы. Помимо самого инструмента, для этого потребуются самодельные детали-«лыжи» из брусков. Другой простой метод – манипуляции ручной пилой. Для отмечания линий, ограничивающих движения, потребуются карандаш и линейка. После установки всех компонентов можно отделывать свес.
4. Чтобы минимизировать прогиб, стоит подготовить подпорку для стропильных элементов. Ее выполняют в виде рамы из доски 5 на 5 см. Все стропилины при этом фиксируют уголками из металла либо простыми гвоздями.

Далее потребуется произвести выравнивание стропильных торцов под веревочную конструкцию. Нужно приготовить область, где будет крепиться лобовая доска. К последней в дальнейшем предполагается прикреплять желоба. Если лобовая доска широкая, появляются трудности при подшивке низовой области свеса. Доске полагается выходить за стропилину на расстояние, соответствующее толщине подшивки. Это обеспечит ровность плоскостей.

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45–60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Свесы с кобылками

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.

2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.

10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

О бытовке, хранении материалов и физике

Termit.spb

…Несколько слов о самой бытовке: если решите, что вам нужна бытовка, и вы будете какое-то время в ней жить (время года значения не имеет), никогда не приобретайте готовые! Летом в таких домиках будет жарко, даже со сплитом, а зимой (о чем это я), осенью, будите просто околевать. Желаете жить и строиться с комфортом – делайте бытовку самостоятельно, с утеплением, толщиной не менее 100 мм, с пленками и проклейкой швов. Помните, теплый воздух найдет куда уйти.

Пиломатериалы же естественной влажности, завезенные заблаговременно, при правильном хранении подсыхают, что сказывается и на работе, и на результате. Вместо «кучи малы» – отступ от земли и складирование древесины через прокладки, для вентиляции и просушки. Что касается почернения, то оно не столь критично, в неблагоприятных условиях, а именно, под хорошо вентилируемой крышей, грибок прекратит развитие.

Чтобы сэкономить на подъемном кране или подсобниках, Анатолий советует использовать тельфер (электрическая лебедка). А если на объекте нет электричества – подъем грузов упростят блоки. Один блок уменьшает вес груза в два раза, два блока – в четыре раза. Если применять знания физики, реально облегчить себе физический труд.

Шатровая крыша своими руками фото, видео, особенности процесса

Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.

Обустройство каркаса

Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).

Монтаж крыши всегда начинается со строительства каркаса

Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат

Установка опорных брусьев и мауэрлата

Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.

Способы крепления мауэрлата:

используя стропильные шпильки;

с применением стальной проволоки;

с помощью анкерных болтов.

Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.

Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.

Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.

Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.

Обустройство стропильной системы

Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.

Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.

Полезные советы при возведении шатровой крыши

Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.

Какой крепеж выбрать для строительства шатровой крыши

Выбору крепежа для строительства крыши нужно уделить особое внимание

Чтобы соединить все компоненты стропильной системы, нужно задействовать такой металлический крепеж:

перфорированные гвоздевые и зубчатые пластины;

хомуты, скобы, гвозди и шурупы;

перфорированные стальные уголки;

ползунки и салазки для крепления стропил.

Более того, могут понадобиться деревянные изделия:

• пластины и нагели;
• накладки при шиповом соединении;
• треугольные бруски.

Крепеж лучше выбирать высокого качества, потому что шатровая крыша стропильной системы должна иметь высокую прочность.

Возможно Вам будет также интерестно:

• выравнивание мауэрлата
• Г-образная форма
• гвозди
• деревянные брусья
• диагональные балки
• заливка бетона
• крепление мауэрлата
• материал гидроизоляции
• металлический крепеж
• монтаж стропильной системы
• накладки при шиповом соединении
• обустройство стропильной системы
• перфорированные гвоздевые пластины
• пласти накосной стропилы
• пластины и нагели
• проволока из стали
• скобы
• способ крепления мауэрлата
• строительство шатровой крыши
• стропильная нога балки
• треугольные бруски
• угол наклона стропил
• уложить на ребре
• установка опорных брусьев
• установка шпилек
• хомуты
• шатровая крыша
• шпильки для крепления

Вальмовая крыша своими руками

Угол наклона

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

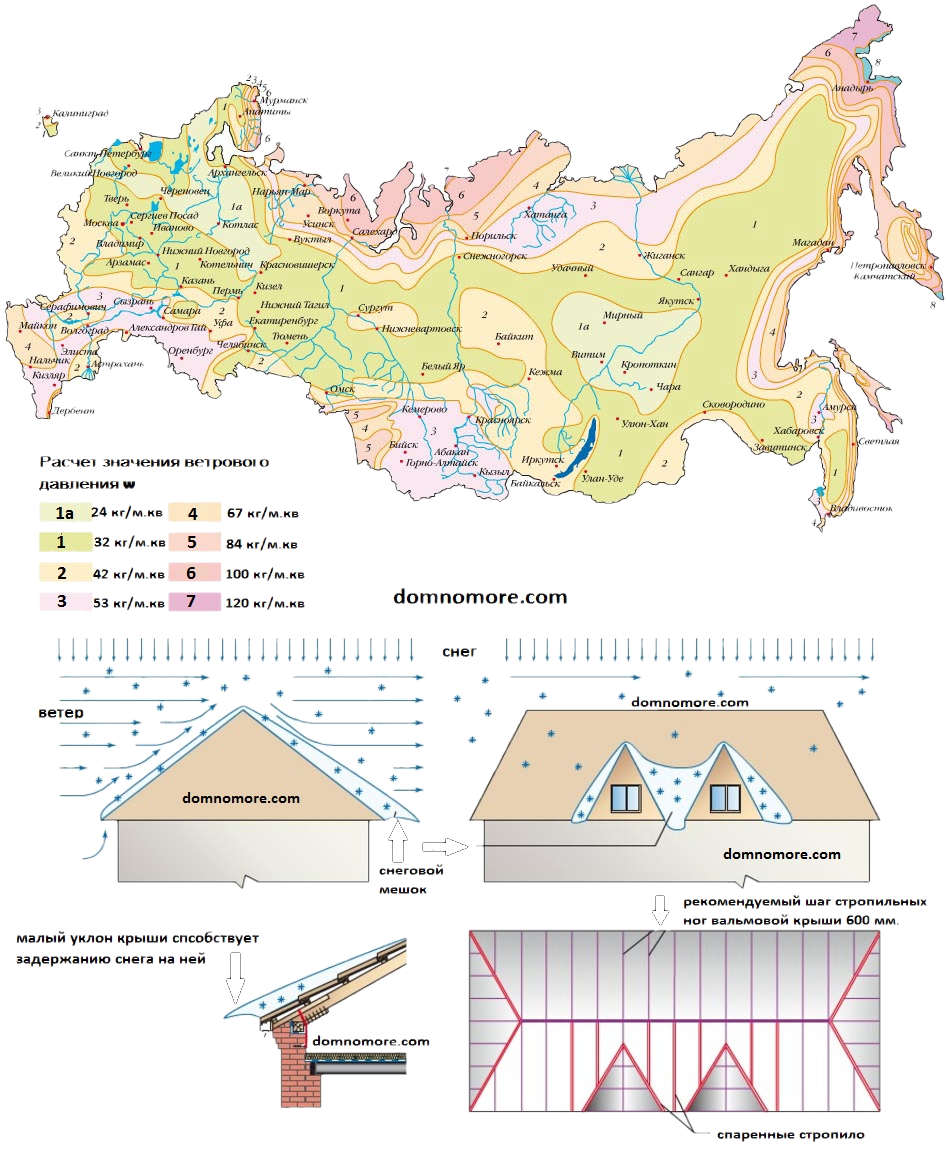

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

Правильный расчет площади

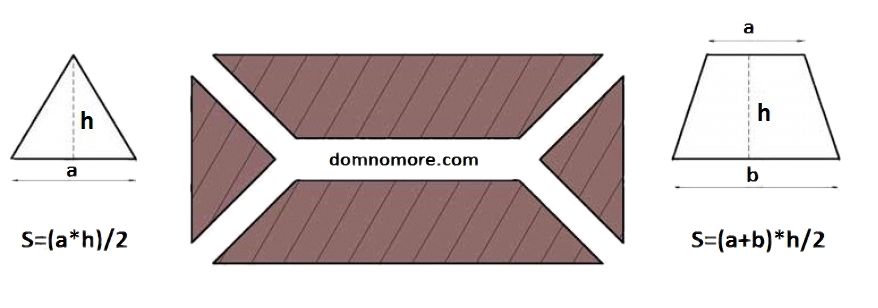

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

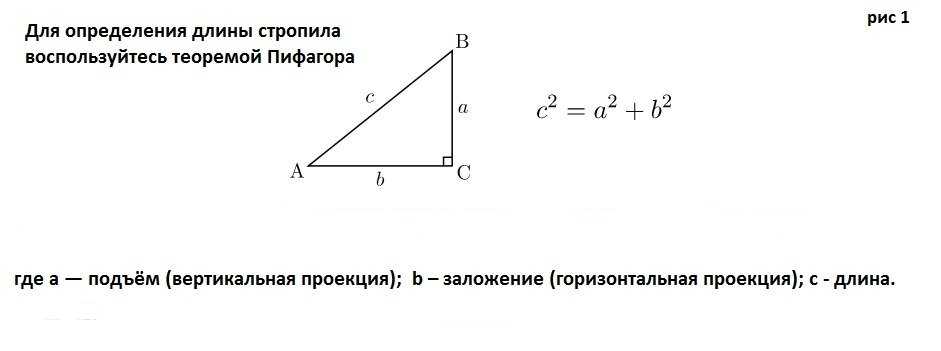

Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

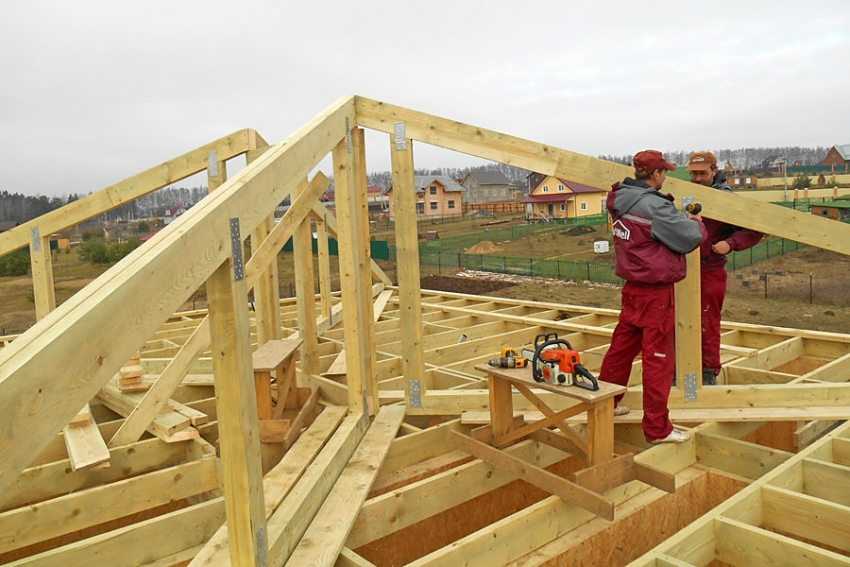

Монтаж стропил

1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.

Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

Установка укороченных стропил (нарожников)

Усиление каркаса

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Конструкция шатровой крыши

В основе конструкции обязательно присутствует мауэрлат (мощный брус или бревно), сбитый в цельную раму по форме основания и уложенный поверх армопояса. Вся система стропил привязана к мауэрлату. Выглядит она как четыре наклонных бруса сечением 50 на 100 мм, скреплённых в центре крыши (размер бруса зависит от габаритов и веса будущей кровли). Если дом сложен из камня или кирпича, в качестве мауэрлата выступает верхняя обвязка стеновой панели, в деревянных постройках — верхний венец сруба. Мауэрлат обязательно гидроизолируют (например, рубероидом). Потом его закрепляют на внутренней верхней части подготовленных и выровненных стен.

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

Виды стропильных систем для шатровой крыши

По своей структуре стропильная система будущей шатровой крыши бывает или наслонной, или висячей. Висячая стропильная система отличается тем, что её балки опираются прямо на стены. Она чаще всего применяется при большом размере пролётов, когда другой опоры нет, а подпорки не предусмотрены. При таком варианте образуется горизонтальная распирающая сила, и чтобы её уменьшить, используют затяжки.

Процесс строительства и ремонта такой крыши сложен, поэтому обычно предпочтение отдаётся наслонной стропильной системе. Она более удобна с точки зрения монтажа и эксплуатации, а нагрузка на стены практически отсутствует. Для её установки подойдёт крыша, имеющая наклон не более 40 градусов. Для монтажа необходима несущая внутренняя стена или дополнительные опоры по центру крыши. Распоры на стены в этом случае не нужны, так как у крыши имеются опоры на пике и на стропильных ногах.

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

• мауэрлат — опорный каркас для нижней части стропил;
• диагональные или накосные стропила, установленные по углам основного каркаса;
• нарожники — укорочённые стропила, прикрепляемые к накосным;
• стойки и подкосы — опоры для стропильных ног;
• лежни — укладываются на столбики из кирпича в качестве подпорок для подкосов и стоек;
• ригели для упора стропильных ног друг в друга возле пика;
• прогоны — параллельные мауэрлату балки (используются в зависимости от типа конструкции и имеющихся опор);
• шпренгели — дополнительные опоры для придания постройке жёсткости.

Стропила из металлических ферм обладают большой прочностью и выдерживают значительные нагрузки, что делает здание более долговечным. Металлические фермы можно эксплуатировать более 100 лет. Обычно их используют, если длина скатов превышает 10 метров. Собрать такую конструкцию проще, чем деревянный каркас, так как можно приобрести уже готовые для монтажа элементы. Минус металлических ферм только в том, что их сложнее утеплять. На них появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Поэтому для жилых строений предпочтительнее дерево.Можно также комбинировать металлические и деревянные стропила. Но при этом деревянные части должны быть хорошо обработаны антисептическими средствами.

Трехскатная крыша террасы: инструкция

1. Закончив монтаж стен мауэрлата, можно приступать к разметке центрального прямого отрезка крыши. Здесь же будут располагаться и вальмовые стропила (подробнее: «Конструкция вальмовой крыши: стропильная система»). Отметим, что подбор бруса с прямоугольным сечением связан с величиной нагрузки кровельного покрытия. Также на это влияют промежуточные прогоны на систему стропил.
2. После проведения монтажа, начинают сооружать несущую конструкцию. Она формируется коньковым брусом и системой стропил. При соединении центрального стропила с коньковым брусом, учитывается отступ заранее намеченного расстояния от торца.
3. Узлы крепления стропил и мауэрлата должны иметь горизонтальные вырубки. В их функцию входит осуществление стыковки. Они же переносят большую часть нагрузки на стены, тем самым обеспечивая прочность соединения. Стропильный шаг зависит от высоты крыши. На него влияют также окна, тип обрешетки и утеплитель. Отметим, что по стандарту минимальная длина должна составлять 60 см.
4. В разметку центрального стропила входит, первым делом, определение центра торцевой стены. Затем устанавливается заготовка запиленного стропила. Место ее крепления – верхняя обвязка. Стропило располагается на коньковом брусе. Параллельно с этим происходит разметка вертикального запила. Коньковый брус отпиливается и пристыковывается центральное стропило.
5. Закончив стыковку, происходит установка центрального стропила боковой вальмы. Ареал действий – от центра расположенных по бокам мауэрлатов, к коньковому брусу.
6. После установки дополнительных угловых стропил, обозначается итоговый вид крыши.

Помните, что прогоны угловых стропил обычно гораздо длиннее обычных стропил. При соединении элементов, не рекомендуется использовать метод нахлеста. Это связано со специфической нагрузкой. Поэтому чаще всего используют стык в упор.

Таким образом, стропильная система вальмовой трехскатной крыши – это самая надежная современная конструкция. Она уже давно пришлась по нраву владельцам загородных домов и ферм. Трехскатные крыши отличаются надежностью, долгим сроком службы и эстетичностью.

Трехскатная крыша террасы, видео пример:

Несмотря на то, что такая кровля появилась относительно недавно – она уже довольно популярна в наши дни. Чтобы в этом убедиться, достаточно посмотреть фото– и видеоматериалы по данной тематике.

Трехскатная крыша дома

Из огромного разнообразия типов и видов крыш 3-скатная крыша интересна своей необычностью. Ее не часто встретишь на жилых постройках в современной России, но она была популярна в дореволюционные времена.

В основном у традиционного рубленого дома – пятистенка была трехскатная крыша.

Такие дома и по сей день есть на севере страны в отдаленных селениях в Вологодской и Архангельской областях.

Трехскатная крыша в настоящее время может понравиться тем, кто интересуется оригинальностью дома.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
2. Приобретение требуемых материалов и приготовление инструмента.
3. Крепление мауэрлата по всему периметру основания строения.
4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
6. Утепление крыши.
7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

• не использовать древесину разных пород;
• не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
• не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
• обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).

3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.

7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.

9. Укладываем материалы для тепло- и гидроизоляции.

10. Пришиваем при помощи саморезов к обрешётке кровельный материал.

11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Устройство сложной несущей конструкции

Стропильная система представляет собой сооружение из балок, стропильных ног и мауэрлата – своеобразного основания для всей несущей конструкции крыши.

Чтобы создать эту систему, понадобятся деревянные брусья с сечением 10×15 см, изготовленные из сосны.

Заготовки должны иметь определенный показатель влажности – не менее 18 и более 20 %. Из них полагается делать опоры и стропила висячего или наслонного типа.

Вид стропильных ног выбирается, исходя из конструктивных особенностей создаваемой кровли.

В зонах совмещения склонов многощипцовой крыши полагается ставить диагональные стропила, к которым прикрепляют нарожники, поддерживающие опорные брусья.

Данный вид стропильных ног будет испытывать чрезвычайно большое давление, поэтому для их усиления рекомендуется применять две доски, соединенные друг с другом.

Верхние края стропильных ног требуется скреплять между собой специально изготовленными досками, которые придадут несущей конструкции жесткости.

Многощипцовая крыша сооружается после того, как будет высчитано, какое потребуется количество строительного сырья.

При этом учитывают, какую нагрузку будет испытывать каждый материал. Выполнив эти расчеты, определяют нужные размеры, то есть сечение и длину стропил.

Теперь к мауэралату прикрепляется каждое подготовленное стропило. Для его надежной фиксации следует использовать металлические штыри или гвозди.

Соорудив стропильную систему, можно собирать обрешетку и стелить на нее гидро- и теплоизоляционные материалы. В последнюю очередь на несущую конструкцию укладывается кровельное покрытие.

На все перечисленные действия при сооружении многощипцовой крыши будет потрачено много времени.

Однако в результате проделанной работы получится сооружение с хорошими эксплуатационными характеристиками.

Оно будет вызывать неподдельное восхищение благодаря своему необычному виду. Даже самая простая щипцовая крыша, которая состоит из двух скатов, смыкающихся под прямым углом, выглядит оригинально.

Однако, сделав несущую конструкцию более сложной, удастся добиться особой привлекательности кровли.

Фронтоны вальмовых крыш

Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.

Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.

Ригели, лежни, прогоны

Важно: все перечисленные элементы создадут стабильную и устойчивую конструкцию, которая может выдержать значительные нагрузки. Если хоть один элемент будет отсутствовать, может произойти преждевременное разрушение крыши. В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями

Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша своими руками готова. Вот и все

В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями. Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша своими руками готова. Вот и все.
