Стропильная система вальмовой крыши: устройство, схема, особенности конструкции, пошаговая инструкция по возведению своими руками

Основные преимущества вальмовой крыши

Помимо оригинального дизайна вальмовые кровли имеют ряд достоинств, которые выгодно выделяют конструкцию среди других моделей:

отсутствие фронтонов способствует неуязвимости конструкции к сильным ветровым нагрузкам. Чем меньше величина уклона скатов крыши, тем меньшее воздействие оказывает давление ветра на стропильную систему;
обтекаемая форма всех четырех скатов способствует устойчивости конструкции к любому виду атмосферных осадков;
что касается эффективности энергосбережения, то такая конструкция во многом превосходит двухскатные кровли;
утеплить вальмовую крышу гораздо легче, так как термоизоляционный пирог располагается под скатами. В моделях крыш с фронтонами — требуется особое утепление вертикального фасада, более подверженного силе ветра;
система накосных, центральных и нарожных стропил обеспечивает надежную конструкцию, стойкую к деформациям под воздействием внешних нагрузок;
в зависимости от уклона, есть возможность рационального использования пространства под вальмовой крышей для мансарды и обустройства в крыше окон.

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

сплошную;
разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Особенности и конструкция вальмовой крыши разновидности вальмовых крыш

Вальмовая крыша, чаще всего, состоит из четырех скатов. Они выстраиваются под наклоном по внешним стенам строения. Две части – боковые, как у стандартных крыш, и оставшиеся две устанавливаются между ними. В такой конструкции две вершины (вместо стандартной одной), которые соединяет конек.

Вертикальные скаты, по форме – треугольники, и называются вальмами. Другие два фронтона, установленные по более длинным сторонам объекта, трапециевидной формы.

Вальмовая кровля имеет характерные особенности:

высоки показатели прочности;
долговечность;
благодаря оригинальной и обтекаемой форме, получается защита от ветров.

Такая крыша идеальна для организации жилого пространства в чердачной части дома. Сделать мансардные окна на ней проще.

Вальмовые крыши это не один шаблон для всех – для каждого дома подбирается индивидуальный проект Источник krovlyakryshi.ru

Голландская вальмовая крыша

Когда длина вальмы менее других боковых скатов, такую модель называют голландская (или полувальма). Эта форма выдерживает сильные порывы ветра и не накапливает снеговые осадки.

Голандская вальмовая крыша подойдет для местности с суровым климатом Источник roomester.ru

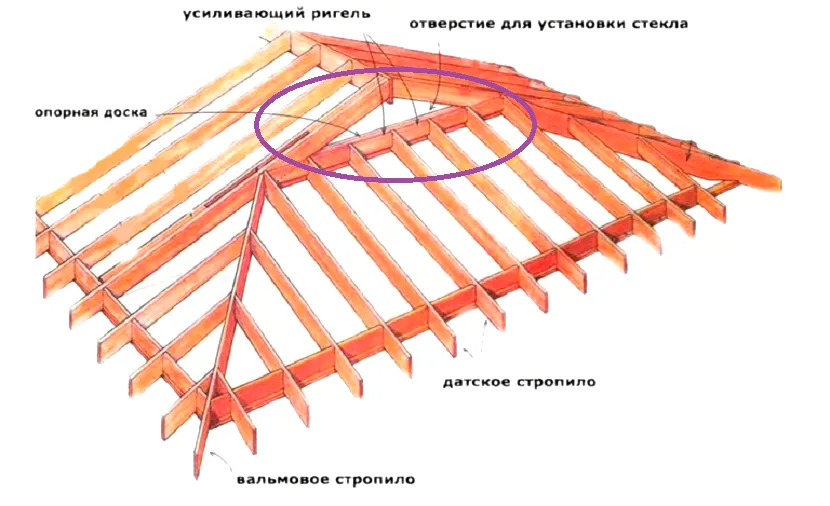

Датская кровля

Отличается тем, что здесь полувальма – это нижняя часть треугольника полноценной вальмы, а верхнюю часть треугольника используют под стекло.

В верхней части вальмы оставляют небольшой зазор для окошка Источник klub-masterov.ru

Шатровая вальмовая крыша

Такая модель имеет одну вершину, которая соединяет четыре равные части крыши. Внешне по своей форме шатровый вариант схож с пирамидой.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины Источник klub-masterov.ru

Ломаные крыши

Такие эффектные и сложные по созданию крыши самому рассчитывать и устанавливать (без проф. подготовки) не рекомендуется. Они состоят из большого числа скатов, которые размещаются под различными углами наклона.

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Последовательность монтажа четырехскатной крыши

Сбор кровельной конструкции состоит из нескольких последовательных этапов:

Первым делом монтируется мауэрлат. Такое название получила верхняя обвязка стеновой панели каркасных домов и верхний венец для срубов. В качестве мауэрлата используется деревянный брус с сечением 10×10, 10×15 или 15×15 сантиметров

Брус выбирается цельный по всей длине, без сучков и трещин.
Креплению мауэрлата уделяется особое внимание. В каменных строениях используют железобетонный монолитный пояс там, где мауэрлат будет опираться на него заранее вмонтированными закладными деталями – шпильками М12 и выше

Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

Следующим этапом является устройство стоек, монтаж конька и боковых балок, параллельных ей. Для стоек выбирают брусья 10×10 или 10×15 сантиметров, для балок большего сечения подойдут брусья 8×16 или 10×20 сантиметров. Оптимальным соотношением ширины к высоте считается соотношение 1:2. Это обеспечивает меньшую деформацию балки при высыхании. По тому же принципу выбирают стропильный брус.

Для конька ставят брус меньшего сечения. Конек служит направляющей деталью для устройства всей конструкции.

После монтажа стропил они обрезаются на нужной высоте. После этого ставятся накосные стропила. Нагрузка на них высокая, и поэтому сечение должно быть выше.
Следующим шагом становится установка рядовых стропил. Угловые (накосные) стропила не монтируются из бруса того же сечения, что и остальные. Нагрузка на них значительно выше, потому сечение должно быть большим.
Затем производится установка оставшихся стропильных ног, в том числе укороченных. Стропила должны быть сделаны из цельного материала или же на стык устанавливают накладки в 1,5 метра и закрепляют их с двух сторон в нескольких местах. Соединение деревянных элементов производится внахлест при помощи накладных металлических уголков или пластин. В местах соединения стропил, мауэрлата и балок следует сделать опорные врубки, при крепеже используются надежные металлические элементы.

Стропильная система вальмовой крыши готова. Остается выбрать тип кровли, после чего заняться устройством оптимального основания: обрешетки или сплошного настила.

Все элементы надежно фиксируются при помощи специальных металлических крепежей для дерева. Необходимым оборудованием для монтажа четырехскатной кровли являются: дрель, дисковая или бензопила. Пригодится ручной инструмент: пилы, стамески, молотки. Понадобятся столярный уровень, рулетка, отвес.

Организация вальмовой крыши сложный и трудоемкий процесс, требующий инженерно-строительных и проектировочных знаний и умений. Лучшим решением грамотного монтажа такой конструкции будет обращение за помощью к профессионалам, которые обеспечат надежное устройство и безопасность четырехскатной кровли.

Внешний вид и особенности конструкции

Стропильная вальмовая крыша обладает четырьмя скатами, из которых торцевые всегда имеют форму треугольника. Эти скаты именуют вальмами. Два других ската в зависимости от площади и архитектурных особенностей строения могут быть в виде треугольна либо трапеции.

Конструкция лишена фронтонов, а потому не может иметь вертикальных слуховых окон. Классическая конструкция отличается высоким углом наклона, хотя современные строительные материалы и технологии позволяют отойти от этого правила, сделав почти плоскую конструкцию.

Крыша выглядит стильно, делая строение по-европейски основательным, но неуместна в многоэтажном домостроении из-за большой высоты.

К самым распространенным вариантам «европейской» кровли относят:

классический вариант с четырьмя скатами;
ломаные вальмовые конструкции;
шатровые крыши на квадратных строениях;
голландские полувальмовые крыши с укороченными противоположными скатами;
датские полувальмовые конструкции с вертикальными фронтонами.

Каждый конструктивный тип обладает своими особенностями и преимуществами. Обустройство такого варианта кровли потребует грамотного проектирования с учетом различных нюансов вплоть до внутреннего наполнения чердачного помещения.

Независимо от выбранного проекта конструкция отличается высокой степенью сложности.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

Минеральная вата подразумевает расстояние в 58 см;
Пенополистирол требует шага в 60 см;
Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

Длина стропильной ноги менее 3 м – сечение 50*150 мм;
Менее 4 м – 50*200 мм;
Менее 5 м – 75*175 мм;
Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Расчет вальмовой крыши

Площадь покрытия четырехскатной крыши вычисляется в квадратных метрах следующим методом:

рассчитывается площадь с учетом трубы дымохода и окон кровли;
вычисляется длина ската от края карниза до нижней части конька;
рассчитываются элементы, которые не относятся к покрытию кровли: свесы, стены брандмауэра, парапеты;
стоячие фальцы, примыкания полотен при рулонной кровле, выступающие части брусков в расчет не берутся.

Так как расчет площади четырехскатной крыши включает ряд сложностей, лучше привлечь к этому занятию специалистов, которые при помощи специальных компьютерных программ смогут произвести расчеты точно и грамотно.

Специалисты для выполнения необходимых расчетов условно разделяют крышу на части и для каждой из них проводят отдельный расчет. После этого полученные результаты складываются и в итоге получаются требуемые расчеты. Этот метод упрощает процедуру, уменьшает риски ошибок в вычислениях.

Кроме прочности и надежности будущей конструкции расчет площади четырехскатной кровли оказывает непосредственное влияние на материальные вложения при ее возведении, а значит на общую стоимость стройки.

При расчетах вальмовой крыши принимаются во внимание технические параметры кровельного материала, его длина, толщина, способы монтажа. Они напрямую влияют на вес кровельной конструкции, удобство монтажа

Например, установка керамической и гибкой черепицы будут различными, так как керамическая черепица значительно тяжелее гибких изделий. Гибкий материал, в отличие от керамической плитки, не требует установки стропил и монтажа частой обрешетки.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

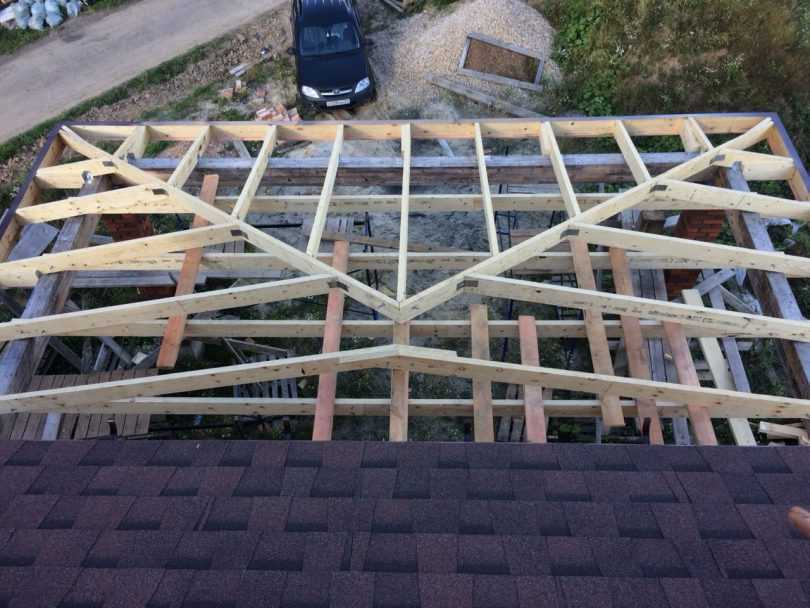

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
установка центральных стропил;
монтаж угловых стропил, которые крепятся к диагональным брусьям;
установка затяжки, которая используется для закрепления ног у конька;
монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
установка подкосов, которые закрепляются на стропильной ноге и ригеле;
монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Особенности монтажа конька

Коньковый прогон кровли можно изготавливать из стального материала или древесины.

Стальные детали весят естественно очень много, поэтому в индивидуальном домостроительстве применяются нечасто. Конек для вальмовой крыши производится преимущественно из дерева. Брус перед укладкой обязательно пропитывается биоогнезащитными составами, значительно продлевающими срок его эксплуатации.

Также конек защищают от отрицательного влияния внешней среды путем гидроизолирования стыков, монтажа вентзазоров. Защита конькового бруса снаружи обеспечивается при помощи специальных кровельных деталей, продающихся к каждому типу покрытия кровли, либо изготавливается своими руками из других кровельных стройматериалов, либо из стального оцинкованного листа.

Чтобы упростить монтаж деталей внешней защиты кровельного конька, вверху скатных поверхностей нужно уложить более широкую (или сплошную) обрешетку. От верхней линии скатной плоскости до края кровельного покрытия расстояние должно быть до 7 сантиметров. Если этот зазор больше, чем 7 см, извне его защищают коньковыми конструкциями с расширенными боковыми лопастями.

Предотвратить накопление жидкости под кровельным коньком можно путем создания тепло- и гидроизоляции.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

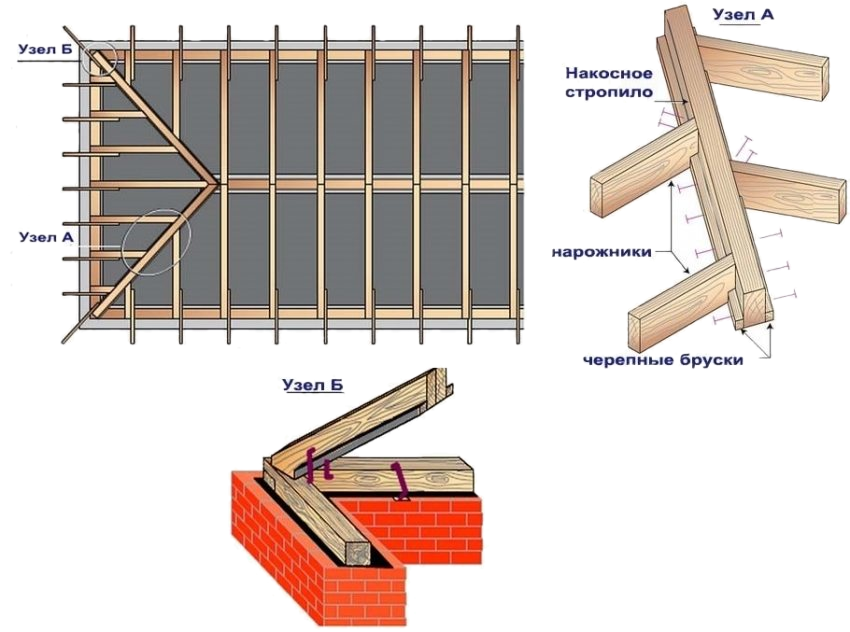

Стропильная система вальмовой крыши: основные элементы

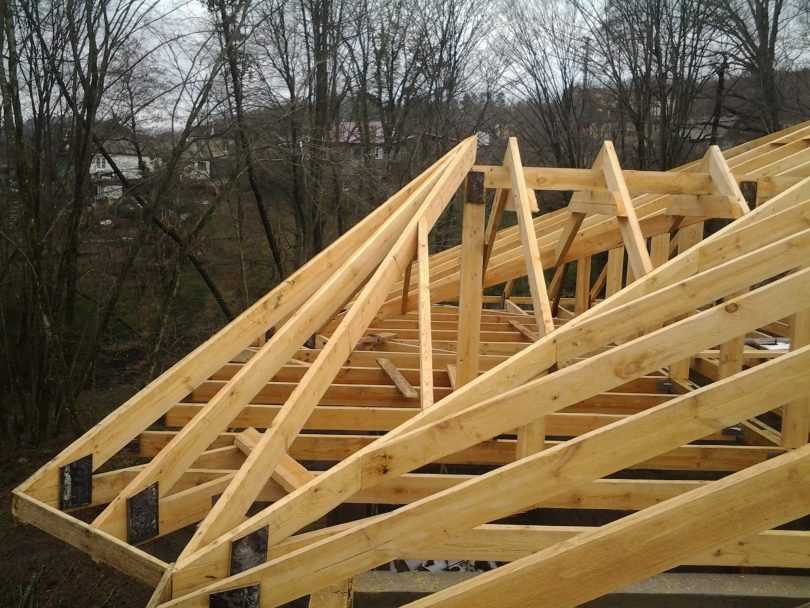

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил

Беря во внимание то, что скаты и вальмы имеют разный уклон, различают несколько видов стропильных ног. К основным составляющим конструкции относят:

угловые стропила (накосные) – основные несущие элементы конструкции, расположенные по углам каркаса. Накосные стропильные ноги имеют меньший уклон относительно других промежуточных стропил;
центральные стропила – они крепятся к концам конькового бруса: с каждой стороны по три элемента. Их называют центральными промежуточными стропилами;
промежуточные стропила – располагаются между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;

Последовательность монтажа стропильной системы

В составе стропил лежит много элементов, у каждого своя задача. Некоторые обвязывают периметр стен, другие осуществляют поддержку ног, а остальные отвечают за соединение системы и поддержку ее неподвижности. В результате создается уравновешенная конструкция с небольшим весом, но хорошими несущими показателями.

Стропильную систему нужно собирать сразу после монтажа чердачного перекрытия. Независимо от вида крыши все будет делаться по определенному алгоритму.

Мауэрлат к стене

Брус укладывается на гидроизоляционные торцы. Закрепляется конструкция анкерами. Углы бруса нужно соединить вполдерева и зафиксировать болтами.

Стропила к мауэрлату

Стропила к мауэрлату представляют собой один или два бруска, которые нужно разместить на центральной оси (или по сторонам от центра на определенном расстоянии). По торцам стропил устанавливаются крайние стойки. Между ними на расстоянии от 3-х до 6-ти метров устанавливаются промежуточные элементы (если размер крыши позволяет).

Стропила являются несущей конструкцией скатов. В ее основе лежат элементы, которые можно соединять ригелями или стойками. Опорные балки не обязательно делать на основе древесины, их можно делать из железа, бетона или смешивать материалы.

Сращивание стропил

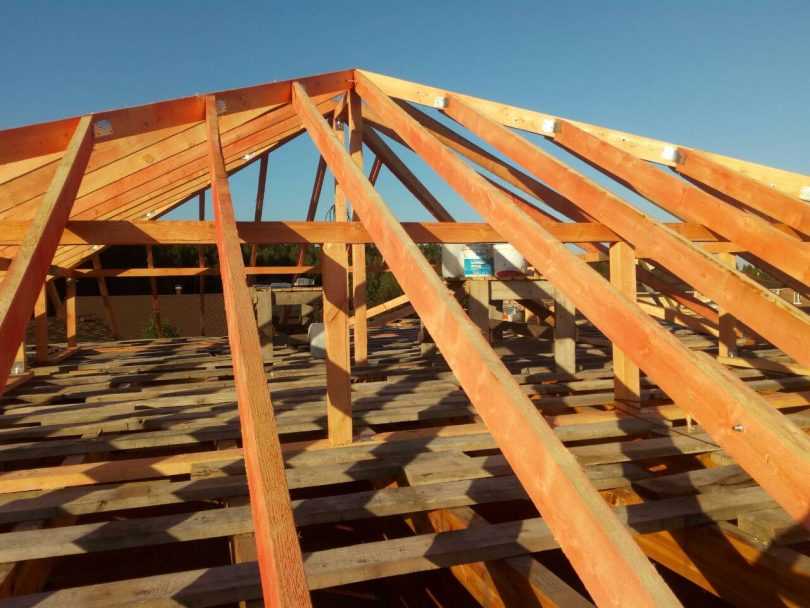

Теперь устанавливаются и сращиваются остальные стропила. Нижней частью их нужно прикрепить к мауэрлату, верхней опереть на конек и установить крепления. Порой стропило соединяют с противоположным стропилом, создав опору на коньковый прогон. Шаг их установки от 0,6 до 1,2 м

Важно распределить стропила равномерно по всей длине крыши

Стропила укрепляются подкосами и ригелями. Здесь нужно отталкиваться от проектной схемы. Если у ската большая ширина, потребуется больше элементов.

Окончание работы

После создания каркаса нужно монтировать пароизоляционную мембрану. Она располагается полосками внахлест. Установка начинается снизу.

После идет монтаж кобылок и создание карнизного свеса. Снизу конституция подшивается сайдингом или досками.

Сверху стропил нужно сделать обрешетку или просто настелить каркас досками. Обычно для этого применяется обрезанная доска толщиной 4 см.

Выполняется монтаж утеплителя. Подробнее об утеплении кровли можно ознакомиться в статье: «Как утеплить крышу самостоятельно: выбор утеплителя, порядок работ»

Последний слой – кровля. Здесь все зависит от выбранного покрытия. Обычно материал для кровли продается с инструкцией по установке, поэтому с этим шагом проблем возникнуть не должно.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

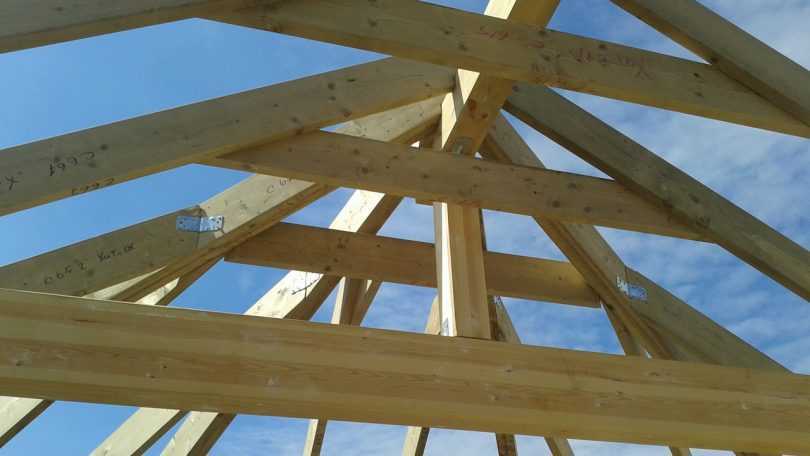

Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Вальмовая крыша своими руками пошагово – видео

В программе показан процесс монтажа стропильной системы двухскатной вальмовой крыши с центральным эркером по короткой стене.

После того, как стропильная система готова можно приступать к монтажу кровельного покрытия, специфика крепления которого определяет необходимость монтажа обрешетки на стропильных ногах.

Монтаж стропильной системы вальмовой крыши – длительный процесс, который требует внимание к каждому этапу выполнения работ – от расчета и выбора материала, до установки деталей и усиления узлов крепления. Но, при правильном выполнении всех этапов, результатом станет красивая и надежная крыша для частного дома

Метки: Крыша Стропила Вальмовая крыша

https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/stropilnaya-sistema-valmovoj-kryshi.html
http://remoo.ru/krysha/stropilnaya-sistema-valmovoy-kryishi
https://greensector.ru/stroitelstvo-i-remont/valmovaya-krysha-ustrojjstvo-stropilnojj-sistemy-i-montazh-konstrukcii.html
https://qustu.com/kak-sdelat-chetyrehskatnuyu-valmovuyu-kryshu/
http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html
