Как построить откатные ворота своими руками

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

Шуруповерт.
Рулетка.
Молоток.
Компрессор и пульверизатор.
Лом и кирка.
Трамбовочный инструмент.
Резервуары для бетонной смеси и сыпучих стройматериалов.
Сварочное оборудование.
Болгарка.
Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

До 18 м профильной трубы с разным сечением.
Швеллеры длиной от 2 м.
Толстые металлические листы.
Арматура или стальные прутья.
Сырье для приготовления бетонного раствора.

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

опора или тележка – на две опоры устанавливается консольная часть;
направляющая балка – принимает на себя нагрузку веса ворот;
нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
верхний ловитель – снижает уровень парусности конструкции;
съемный ролик – является опорой для края ворот в то время, когда они закрыты;
верхний фиксатор или кронштейн – не дает створке уходить вбок;
подставка – основа для опор, по которым двигаются створки.

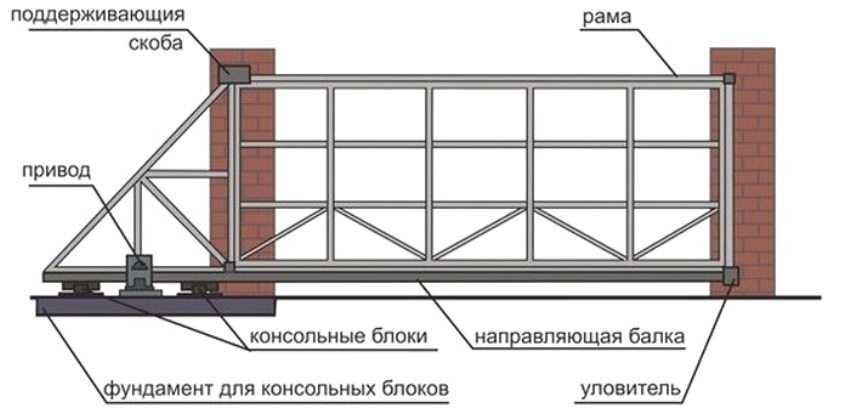

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

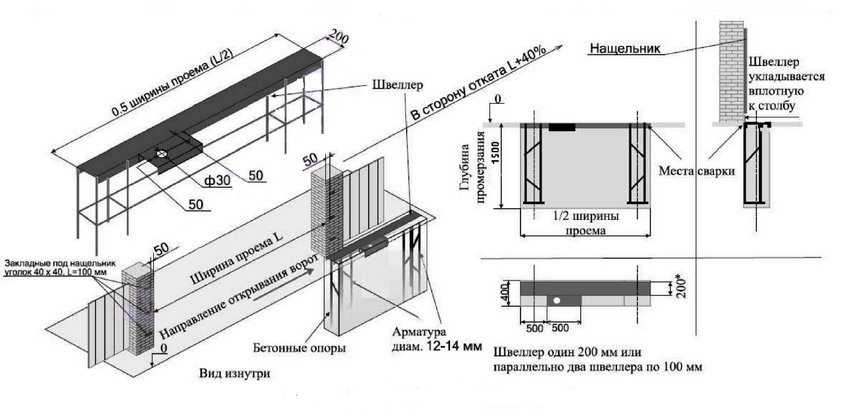

Схема монтажа откатных ворот

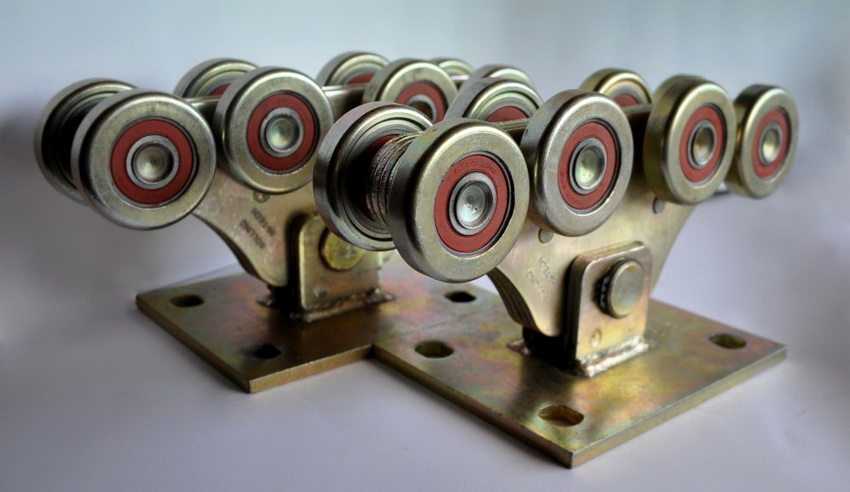

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок. Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие

Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки. Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.

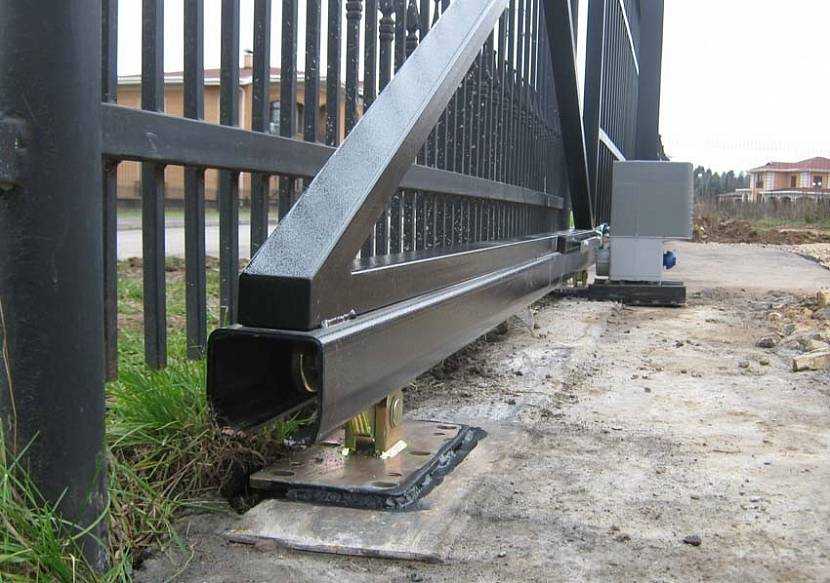

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Пошаговая инструкция по сборке и установке откатных ворот

Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15‒20 см от земли.

С помощью такой разметки получаем ось расположения роликовых опор

Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

арматуру диаметром 12 мм;
швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

К швеллеру сваркой крепят куски арматуры.
Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

Арматурой к низу в траншею опускается закладная.
Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Вопросы и ответы

Рассмотрим самые частые вопросы, которые возникают у неопытных людей в процессе изготовления и монтажа роликовых кареток для откатных ворот.

Можно ли изготовить ролики, вращающиеся просто на осях, без подшипников?

Нет, такие ролики очень быстро заржавеют и утратят подвижность. Единственным перспективным вариантом могут стать бронзовые втулки с такими же осями, но, по степени сложности они будут уступать обычным колесам на подшипниках.

Если консольная конструкция по каким-то причинам недоступна, какой вариант лучше выбрать — с верхней подвеской или нижней опорной рельсой?

В этом вопросе надо руководствоваться условиями эксплуатации и размерами автотранспорта, проходящего через ворота. Если дорога асфальтированная, особой грязи нет, можно выбрать створку с нижней опорой. Однако, на грунтовых дорогах или в условиях частых осадков лучше использовать вариант с верхней направляющей.

Какой металл следует использовать для самостоятельного изготовления роликов?

Оптимальный вариант — нержавеющая сталь. Она достаточно жесткая и не боится коррозии. На таких роликах придется периодически менять подшипники (раз в 4-6 лет), но особого износа или деформаций ожидать не следует.

Что лучше, заказ роликов у токаря и самостоятельное изготовление кареток, или покупка готовых колесных комплектов?

Приобретение готовых роликов всегда предпочтительнее. Никогда не известно, какой металл будет использоваться при изготовлении, насколько квалификация токаря соответствует ожиданиям заказчика. Поэтому, лучше купить готовые изделия с известными параметрами.

Для каких створок могут быть использованы каретки с двумя роликами?

Конструкции с двумя роликами должны быть использованы для перемещения створок весом не более 500 кг. Для более крупных и тяжелых ворот используют каретки с 6-8 роликами.

Электромагнитный замок на калитку

Как можно украсить забор?

Почтовый ящик для забора

Калитка для забора из профнастила

Какие замки можно устанавливать на калитки из профнастила

Колпаки на столбы забора

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

сварочный аппарат;
пилу;
болгарку;
шуруповёрт;
ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Установка монтажного основания

Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот)

После этого очень важно правильно подобрать месторасположение

Установка монтажного основания и прокладка кабельного канала откатных ворот

В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону.

Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.

Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

песок, щебень и цемент для бетонирования;
консольные металлические блоки;
продольные металлические швеллеры;
арматурные прутья и вязальная проволока. Из них собирается каркас;
необрезные доски для устройства опалубки;
бетономешалку;
электро- или газосварку;
уровень строительный;
рулетку;
штыковые и совковые лопаты;
лом;
опорный швеллер;
молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки. В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

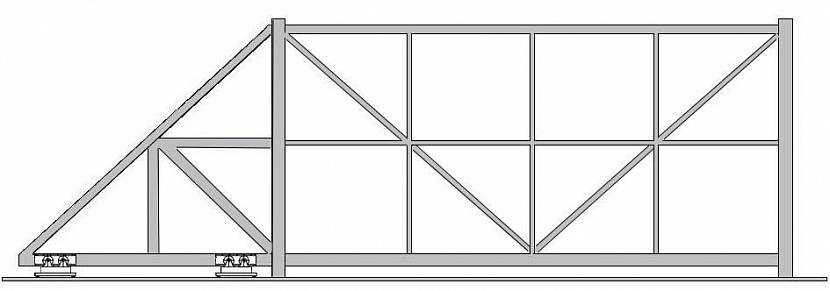

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества

Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема

Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

все углы конструкции должны быть прямыми;
само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
швы делаются сплошными.

Рама из внешнего и внутреннего каркасов

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки

Здесь есть они момент, который надо принять во внимание

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

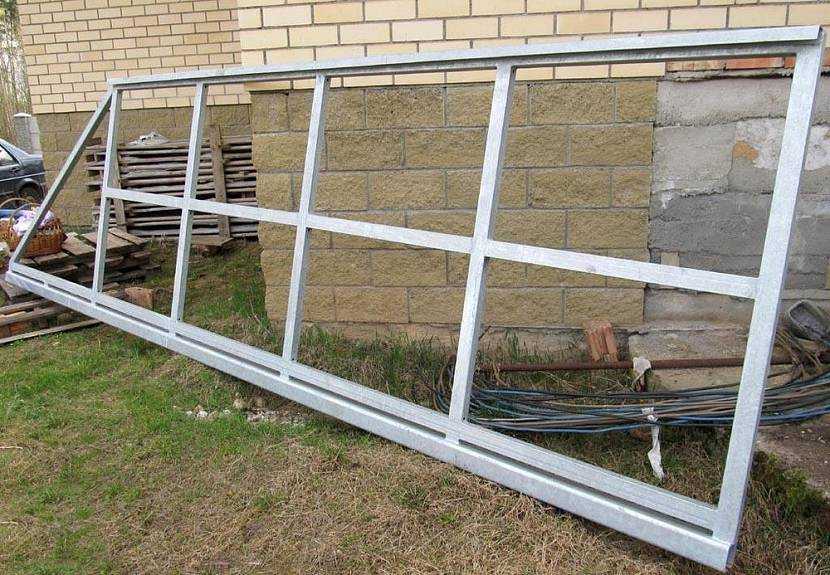

Каркас откатных ворот в сборе

Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.

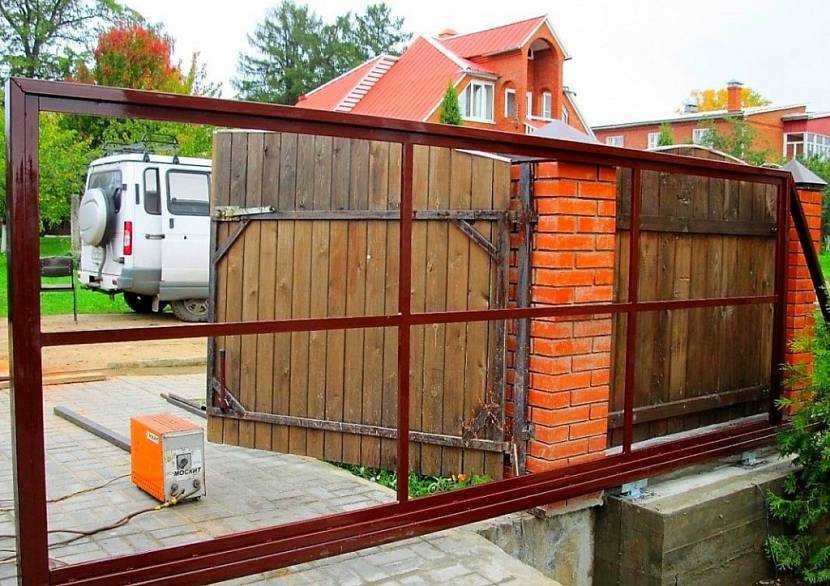

Рама откатных ворот приварена к направляющей

Следующие операции:

зачистка швов;
грунтовка рамы;
ее покраска.

И последнее – монтаж отделочного материала. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм. А у профильной трубы как раз такая максимальная толщина металла. При этом крепежи должны вкручиваться перпендикулярно к монтажной поверхности.

В принципе, ответ на вопрос, как сделать откатные ворота своими руками, дан. Чертежи, которые есть в свободном доступе в интернете, могут и не пригодиться. Слишком проста их конструкция.
