Секционные ворота своими руками - инструкция по монтажу!

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

высота проема;
ширина проема;
высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
расстояние, на которое проем удалён от боковой стены;
глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

брус направляющих рельсов горизонтальный;
рельс направляющий;
брус коробки ворот горизонтальный;
стойка коробки вертикальная;
рама створки ворот;
кронштейн для крепления пружины;
уголок шарнира;
пружина;
рычаг механизма подъема;
кронштейн рычага.

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны — при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм

Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.

Отделка портала гаража

Красный отделочный пустотелый кирпич, которым был отделан вход в гараж, вполне бы мог служить отделкой портала новых ворот. Но новый столбик из кирпича и щель между ним и стеной портили внешний вид. Да и бетонная балка над входом лежала криво и после демонтажа коробки старых ворот имела неприглядный вид. Внутреннюю часть портала я отделал плитками керамического гранита, аналогичными был выстлан пол в гараже. Оказалось, что это самый дешёвый вариант облицовки. По-случаю мне удалось купить на распродаже керамический гранит за небольшие деньги (клей для укладки плитки и затирка для швов обошлись примерно в ту же стоимость). Штукатурить бетонную балку на потолке и клеить на неё плитки не имело смысла с точки зрения трудозатрат. Там я сделал своеобразный подвесной потолок; на дюбель-гвоздях закрепил деревянные бруски, предварительно тщательно прокрасив их и прикрепил к ним алюминиевые уголки. Так как балка лежала криво, то пришлось повозиться, подбирая толщину брусков. Между уголками подвесил плитки керамического гранита на сухую.
Такая конструкция будет сильно промерзать в мороз, в оттепель будет образоваться иней и конденсат. Да и ворота могут просто примерзнуть в этом месте к порталу.
В деревянных брусках я просверлил отверстия диаметром около 6 мм с шагом около 30 см и через эти отверстия залил пустоту между плитками и балкой строительной пеной. Расстояние между плитками после этой операции необходимо проконтролировать и если надо, распределить равномерно.
Чтобы облицевать плиткой внутреннюю часть портала ворот, где расположена петля для замка, необходимо было просветлить в плитке отверстие диаметром 14-16 мм, которое бы точно совпадало с отверстием в стене, в которое был установлен анкер. Отверстие надо было сверлить недалеко от края плитки.
Попытка просверлить плитку из керамического гранита обычным стареньким алмазным сверлом закончилась неудачей — при небольшом нажатии на дрель, плитка раскололась.
Вторая попытка — вырезать паз в плитке болгаркой с диском по камню — закончилась аналогично.
Пришлось воспользоваться инструментом Roto Zip с алмазным бором.
Внешнюю часть портала я отделал декоративной плиткой — искусственным декоративным камнем. Я выбрал самый простой рисунок. Рисунок можно смоделировать на компьютере, сделав несколько фотографий плитки и комбинируя ее. Можно поступить проще — перекладывая плитку на полу гаража и подбирая наиболее удачный вариант. Можно скомбинировать эти два действия. Дело в том, что плитка — разных цветов и оттенков. На компьютере можно смоделировать схему раскладки плитки, а уж потом, разложив её на полу, подобрать нужные цвета и оттенки. Плитка довольно хорошо режется обычно болгаркой с диском по камню.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот Hormann

Монтаж дополнительных элементов

Ручки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Пружина

Механическая система защиты от обрыва пружины

Электропривод ворот

Установка автоматики

Разблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

направляющие;
полотно;
валы;
петли;
подвесы;
балансировочные пружины;
прочие элементы конструкции по чертежу.

Установка секционных ворот

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

Этап 1. Подготовка оборудования

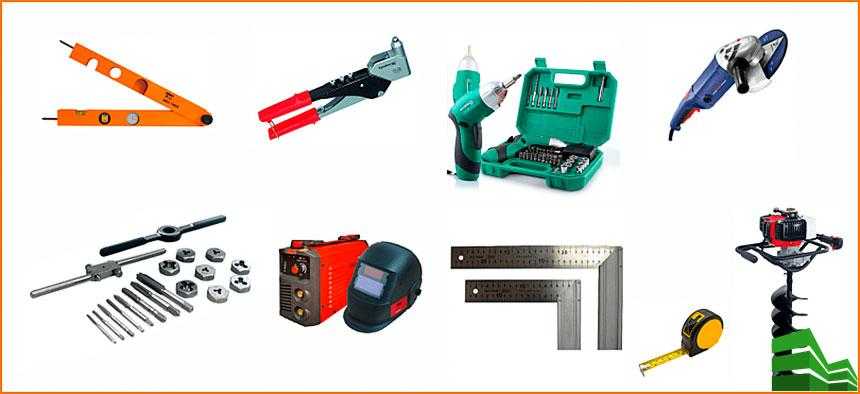

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
отвертка;
плоскогубцы;
кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Этап 3. Подготовка проема

Подготовка проема

Замеры После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Автоматика. Источник бесперебойного питания для неё

Мои попытки оснастить автоматику ворот блоком бесперебойного питания пока не увенчались успехом.

Вот варианты, которые я продумывал:

Блок бесперебойного питания для компьютера работает только при положительных температурах.
Преобразователь от аккумулятора машины, тоже при положительных температурах.
Отдельный блок с преобразователем и зарядным устройством с термосом — сложно, пока руки не дошли.
Разъём, с доступом к нему за пределами гаража. Только в случае аварийной ситуации.

У производителей решения этой проблемы для неотапливаемых помещений и русских морозов я не нашёл.

Петли для навесного замка. Ворота с автоматикой надёжно блокируются самой системой управления. Открыть их практически невозможно. Если ворота — без калитки и что-то случается системой блокировки цепи (при неаккуратном обращении всякое бывает), то не лишним будет предусмотреть дополнительную возможность защитить ворота от злоумышленников.

Навесной замок на воротах удобен и практичен

Можно заказать защелку с внутренним замком. Если ворота — без калитки, то любая неисправность: заклинивание замка, сломанный ключ, вполне допускаю вариант хулиганских действий (посторонние предметы в замочной скважине), замерзшая вода и пр. потребует механическое вскрытие ворот. Самое простое — навесной замок.

Я решил эту проблему следующим образом. Купил два рым-болта. Один установил в боковую стену портала. Стена кирпичная: белый силикатный чередуется с красным щелевым. Щелевой кирпич для установки рым-болта совершенно не подойдёт.

Отверстие в силикатном кирпиче для забиваемого анкера диаметром 16 мм я сверлил сверлами нескольких диаметров — от 6 до 16 мм. Сверло большого диаметра может расколоть кирпич, либо его уведёт в сторону от разметки. Глубину последнего прохода сверлом желательно рассчитать так, чтобы анкер, установленный в отверстие уперся концом в тело кирпича. Расклинивать анкер в отверстии надо после точного подгона петлей на воротах и в стене. Расклинивается анкер с помощью специального металлического клина, входящего в его комплект. Я делал это с помощью пробойника и молотка.

Ворота могут комплектоваться внутренними и внешними пластиковыми ручками. Для установки внутренней ручки, в панели необходимо вырезать отверстие. Панель легко режется электролобзиком с пилкой по металлу.

В кирпичную стену установил анкер. Его надо расклинить в стене с помощью специального клина при помощи молотка и пробойника.

Глубину установки анкера определял экспериментально.

На внешней стороне тонкий металл полотна ворот прогнулся при затягивании резьбы на шпильке. Для исправления этого недостатка пришлось установить металлическую пластину. Подходящую деталь нашел в магазине.

Отверстие под ручки достаточно легко выпилить обычным электролобзиком.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.

  При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие

Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило

Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

сигнальные устройства;
фотоэлемент;
блок управления;
замок.

По принципу работы приводные механизмы бывают:

линейными;
гидравлическими;
электромеханическими;
рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами. Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы

Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером»

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Чертеж автоматических гаражных ворот.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться. Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот

Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные. К открытым на 90 градусов створкам приваривается кронштейн. Установка приводов к кронштейнам. Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма. После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов. Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство. Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

Проверить работу самой конструкции, она должна плавно передвигаться.
Собрать привод в согласно инструкции, внимательно следуя указаниям.
Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
Провести электропроводку.
Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
Проверяется работа конструкции.

Автоматика и доступ в гараж

При размещении заказа я не указал, что потолок гаража наклонный (от ворот к задней стене идет подъём с разницей высот в 40 см). Поэтому длины кронштейнов для крепления горизонтальных направляющих автоматики к потолку не хватило. Пришлось придумывать и изготавливать дополнительные детали для удлинения кронштейнов. Изготовленная мной подвеска на резьбовых шпильках позволила легко регулировать положение направляющей для автоматики относительно потолка.
Установка самостоятельно электропривода, его программирование, изучение инструкции потребовали дополнительного времени.

Привод крепят к направляющей специальными кронштейнами.

Наклонный потолок в гараже заставил придумывать разные варианты крепления кронштейнов для крепления направляющей к потолку гаража.

Для крепления направляющей к потолку в комплектацию входят специальные кронштейны. Я подвесил кронштейны к потолку на шпильках.

Крепление направляющей к потолку гаража.

Каретка. Возможны два режима управления воротами: автоматический и ручной. Переключение между этими режимами осуществляется с помощью шнура, либо посредством внешнего ручного расцепителя, которые управляют блокировкой каретки. С помощью шнура можно разблокировать каре тку изнутри гаража. Внешний расцепитель располагается на панели ворот и для разблокировки каретки с его помощью нужен специальный ключ для замка.

Внешний вид гаража с секционными подъемными воротами. Виден расцепитель на полотне ворот.
