Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата») — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное переключение происходит аналогично — через «стоп».

Прежде чем приступить к практическому подключению пускателя – напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

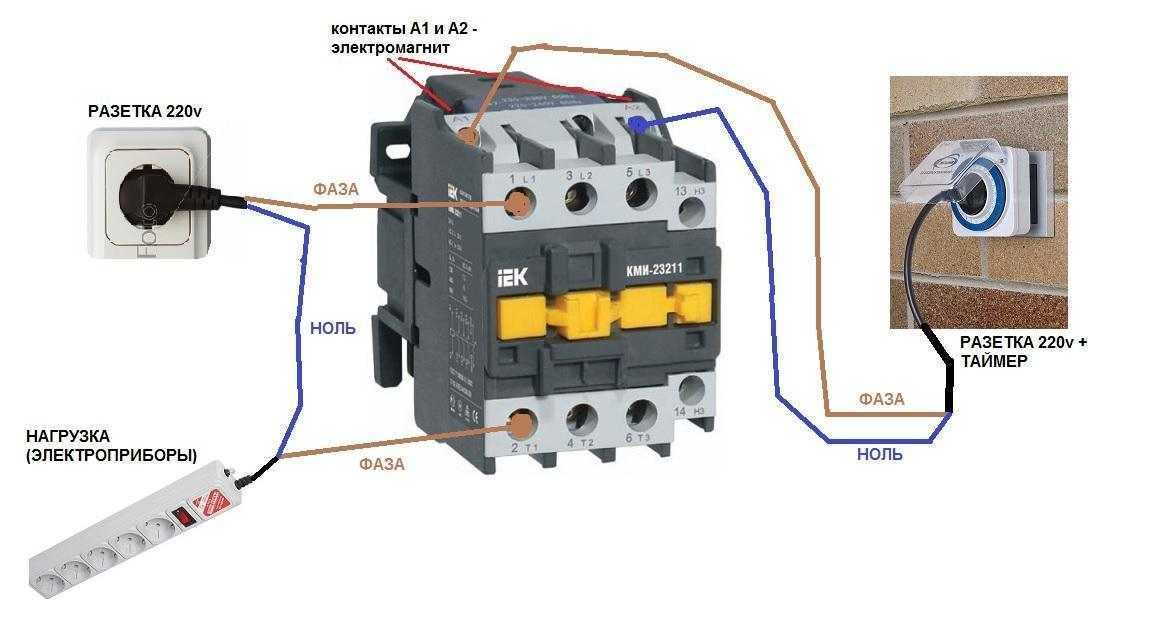

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

Похожие материалы:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Чем отличается контактор от пускателя?

На самом деле контактор – это устройство, состоящее только из электромагнитной катушки и контактов. При подаче напряжения на катушку контакты замыкаются (или размыкаются). Контактор не содержит приспособлений для защиты, фиксации, коммутации, индикации, и др. Пускатель – это устройство, содержащее в себе контактор как главный составляющий элемент. Кроме того, пускатель как правило содержит тепловое реле для защиты от перегрузки по току, кнопки ПУСК и СТОП, индикацию, может быть заключен в корпус, иметь автоматический выключатель для защиты от КЗ. Иначе говоря, пускатель служит для пуска (включения) различных потребителей электроэнергии.

Пускатель может содержать два или три контактора. Это бывает в случаях, когда применяется реверсивное управление двигателем, либо при плавном пуске, когда мощный двигатель включают сначала по схеме “звезда”, а затем – по “треугольнику”.

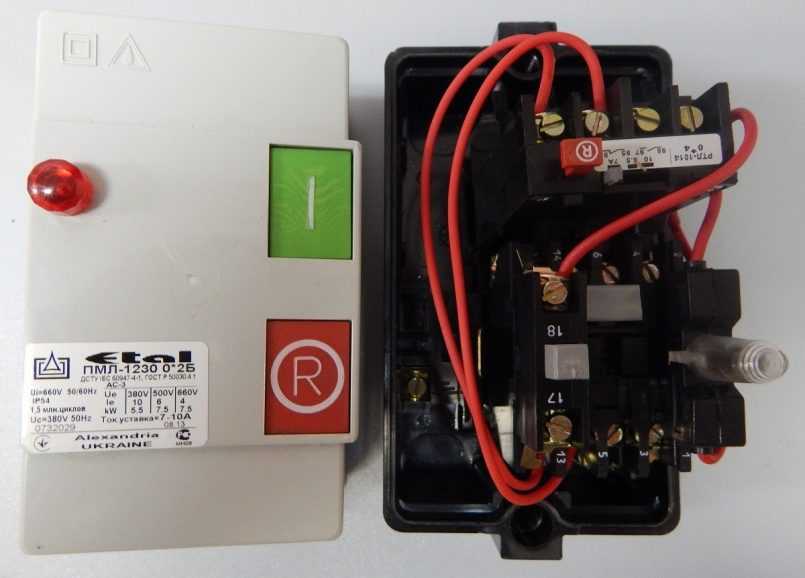

Разобранный пускатель ПМЛ-1220 0*2Б. Видно контактор и тепловое реле. Официально отличия контактора от пускателя прописаны в ГОСТ Р 50030.4.1-2012

(МЭК 60947-4-1:2009) Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели.

Ещё определения контакторов и пускателей даны в ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия” и ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.

Что означают сокращенные названия пускателей

Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.

По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.

Получается, что только из одного названия можно понять:

какая у него функциональность

какие дополнительные возможности он в себе несет

Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.

Однако помимо названия, очень много информации содержится на самом корпусе контактора.

Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.

Магнитный пускатель в быту

Магнитный пускатель это коммутационное устройство для электрических цепей с большими токами. В быту, магнитные пускатели применяются в загородных домах, для дистанционного подключения уличного освещения или станков домашнего мастера, работающие от электродвигателей.

Устройство магнитного пускателя и его работа, банально просты: пружина, дроссель и двигающийся якорь. При появлении тока на дросселе, якорь замыкает контакты пускателя и на установку подается электропитание. Прерываем ток через дроссель, якорь размыкает контакты пускателя, и питание установки отключается. Под установкой понимаем приёмник электрической энергии, которую коммутирует магнитный пускатель (электродвигатель, уличное освещение).

Два основных типа контакторов

Контакторы распределяются на два вида и могут быть одинарными и сдвоенными.

Одинарный контактор содержит в своей конструкции электромагнитное устройство, служащее для эффективного гашения электрической дуги. Он рекомендуется для цепей постоянного тока и тяжелых эксплуатационных условий, таких как: использование для железнодорожного оборудования, гидроэлектростанций, для индукционных печей и т. д.

Контактор должен осуществлять гашение дуги, возникающее при разрыве электрической цепи. При этом дуга не должна быть слишком короткой (быстрой), чтобы не вызвать перенапряжения в сети и недлинной, чтобы не способствовать разрушению материалов, из которых состоит контактор. Сопротивление дуги находится в прямой зависимости от числа свободных электронов, присутствующих в плазме Ферромагнитные элементы, из которых состоят дугогасящие камеры и помещенные в область дуги обязательно присутствуют в конструкции полюсов. Они должны развернуть дугу в нужном направлении, это так называемое магнитное взрывание, так они будут способствовать охлаждению среды и контактного соединения после гашения дуги. Для защиты от перегрузки контакторы совмещают с электронными или тепловыми реле перегрузки.

Рис. №2. Устройство контактора.

Катушка

Катушка контактора создает электромагнитное поле, в котором перемещается подвижная часть контактора, осуществляя замыкание электрической цепи. Питание на катушку приходит от сети постоянного и переменного тока.

Питание катушки переменным током

В случае питания от сети переменного тока его значение определяется полным сопротивлением катушки. Если магнитный зазор при включении катушки велик, индуктивность катушки имеет малое значение, полное сопротивление будет минимальным. Ток, проходящий через катушку, максимален и ограничивается величиной сопротивления. Величина тока нагрузки диктует тяговое усилие, необходимое для включения контактора.

Когда происходит замыкание магнитной цепи, ее магнитное сопротивление падает, в тоже время ее полное сопротивление многократно увеличивается, а ток снижается не менее чем в 10 раз. Ток в катушке уменьшается с повышением полного значения сопротивления, которое вызвано с уменьшением зазора в контакторе, но в тоже время его должно хватить для удержания электромагнитной катушки в закрытом состоянии.

Питание катушки постоянным током

Для сетей постоянного тока в питающую цепь катушки включают добавочное сопротивление (как правило, резистор).

В системах автоматизации используются специально разработанные контакторы с электромагнитами с невысоким энергопотреблением. Они разрешают прямое подключение оборудования, управление этими устройствами осуществляется с дискретного выхода прямым способом. Для осуществления этой функции контактор оснащен специальным электромагнитом.

Рис. №3. Схема электромагнита с низким энергопотреблением.

Дополнительная контактная система

Основная функция дополнительных контактов – самоблокировка, взаимная блокировка и блокирование контактов, а также индикация состояния контактора.

Основные модификации дополнительных контактов

Их три типа:

• НО (NO) – нормально открытые контакты (разомкнутое состояние соответствует открытому контакту), закрытое состояние – соответствует подаче питающего напряжения на электромагнит.
• НЗ (NC) – нормально закрытые контакты: закрытое состояние соответствует разомкнутому положению контактора, открытый контакт – подача питания на электромагнит.
• Перекидные контакты НО/НЗ. Если на контактор не поступает питание, его контакты будут находиться в открытом или закрытом состоянии. После поступления напряжения их состояние переключается на противоположное.

Дополнительная контактная система оборудуется выдержкой времени, которую можно использовать после открытия или закрытия контактора. Время – регулируется.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Отличия контакторов от магнитных пускателей

При рассмотрении вопроса о приобретении коммутационного прибора нужно хорошо представлять себе, чем отличается пускатель от контактора. Аппараты имеют ряд конструктивных и эксплуатационных различий.

Габариты, конструктивные особенности и защищенность

Контактор может иметь до пяти полюсов. Благодаря присутствию дугогасительных камер, контакторные устройства отличаются большими размерами и значительной массой. Часто «начинка» изделия даже не помещается в корпус, чтобы не создавать дополнительное утяжеление. Однако эта «оголенность» представляет опасность для окружающих. Отсутствие корпуса также означает невозможность защититься от попадания жидкости, что накладывает ограничения на то, куда можно ставить контактор. Его помещают в специальный щиток или электрический шкаф.

Пускатели обычно являются более компактными устройствами. «Начинку» размещают в пластмассовом корпусе, что обеспечивает защиту от влаги и безопасность для пользователей и сторонних лиц. Благодаря этому, устройство можно устанавливать даже на открытом воздухе. Но у аппарата нет дугогасительной камеры, это ограничивает возможности его эксплуатации. В высокомощных электроцепях и там, где имеется большое число коммутаций, использовать пускатель не рекомендуется.

Производственный фактор

Еще одним отличием пускателя от контактора является то, что в слаботочных исполнениях изготавливаются только первые. Данная особенность – одно из обстоятельств, обеспечивающих популярность пускателей и их широкую представленность на рынке этого класса приборов. Контакторы в слаботочных цепях устанавливать не следует.

Назначение устройств

Хотя пускатели и относятся к устройствам широкого профиля, подходящим для эксплуатации во многих системах, их главной стезей являются трехфазные электродвигатели, функционирующие на переменном токе. Прибор не только запускает и отключает двигатель, но и предохраняет его от непреднамеренного запуска. Применять его можно в электросетях напряжением до 380 Вт.

В отношении контакторов можно сказать, что они могут выполнять коммутацию любых типов цепочек, но их конструктивные особенности требуют создания определенных условий. Предел напряжения будет составлять 660 В. Изделия подходят для применения в таких системах, как цепочки компенсации реактивной мощности. Используются они и для работы с электрическими двигателями и разными типами цепей, несущих высокую нагрузку.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2

Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

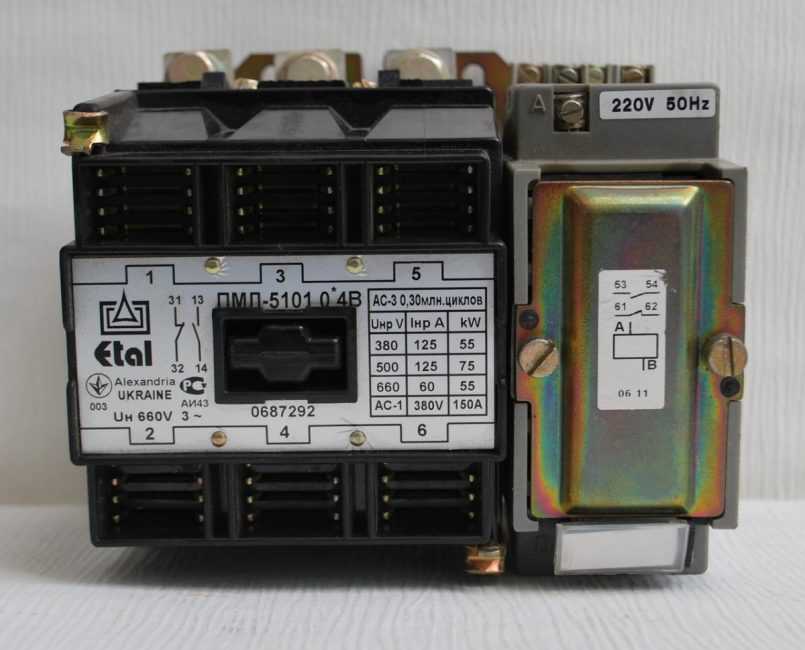

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата

Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Инструкции по подсоединению

Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.
Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.
Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.
Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.
Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.

Поиск на сайте

Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.

При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель

Разновидности

Пускатели изготавливаются в разных конструктивных исполнениях. Это расширяет возможности применения одного и того же функционального набора в различных конкретных производственных и климатических условиях.

Модели открытого и защищённого исполнения

В зависимости от условий, в которых предстоит работать технологическому оборудованию, проектант выбирает то или иное исполнение из ряда возможных. Производственная среда может быть слишком запылённая, иметь повышенную температуру воздуха или влажность, а в месте размещения возможны сильные вибрации. Конечно, приборы создаются с учётом возможности попадания в такие условия. А проектант должен чётко представлять себе, в какие условия он собирается устанавливать прибор, выбрать соответствующее этим условиям исполнение и организовать всю возможную защиту от отрицательного воздействия среды.

Технические средства производятся открытого типа, с защищёнными элементами, во влагонепроницаемых корпусах. Средства открытого типа монтируются на панелях, могут не иметь корпусов, устанавливаются в шкафах и на электротехнических щитах. Но в помещениях не должно быть пыли, особенно электропроводящей, а также избыточной влажности. Характеристики самих приборов должны быть следующими: номинальный ток – от 9 Ампер, напряжение – до 380 Вольт, количество контактов — 1 или 3, степень защиты прибора – IP20, коммутационная износостойкость – от 2К, средние размеры – 40 х 80 мм.

Модели пылебрызгонепроницаемого исполнения

Электротехническое оборудование по своей природе требует защиты от влаги, от попадания в схему внешних предметов, от возможности прикоснуться к элементам схемы

Оно несёт в себе опасность поражения электротоком при случайном неосторожном прикосновении

Классифицируется такое оборудование по степени препятствования случайному проникновению внутрь прибора – это степень защиты IP от внешних воздействий. Кроме того, имеется ранжировка климатического исполнения электрооборудования и класс защиты от поражения электрическим током.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

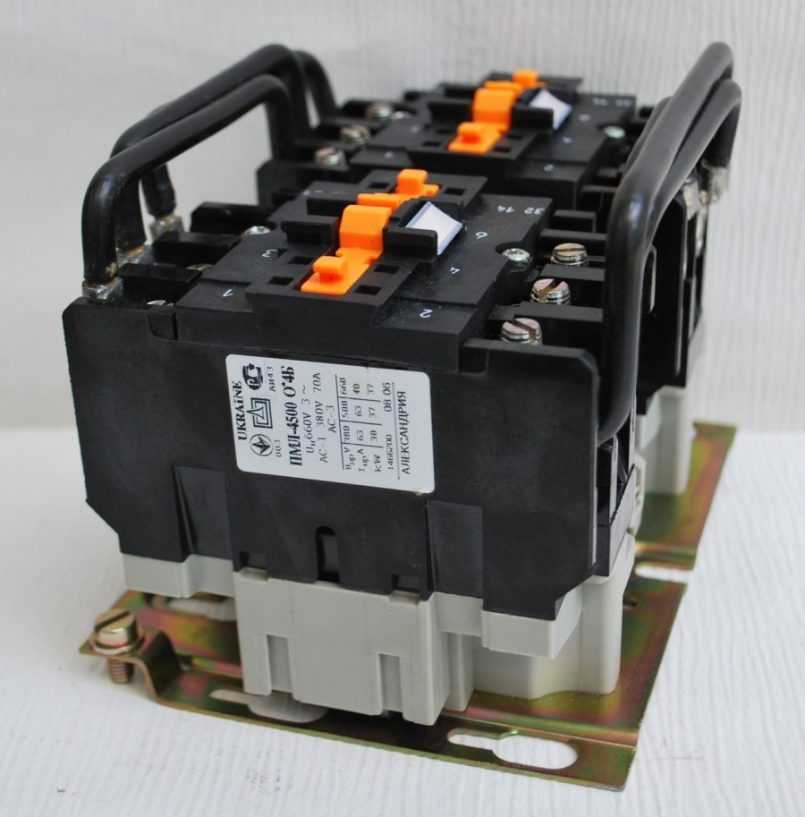

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Правила проведения монтажа магнитного пускателя

Если установка прибора была проведена неправильно, то велика вероятность, что он будет работать с ложными срабатываниями. Поэтому несколько полезных советов:

1. Нельзя монтировать пускатель на участках, которые подвергаются вибрациям или ударным нагрузкам.

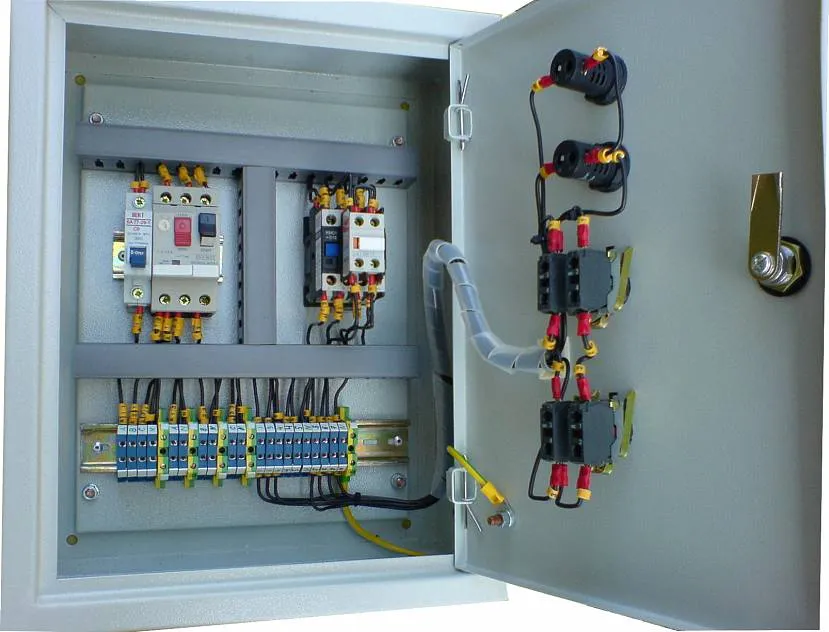

2. Обычно монтаж производят в электрическом щите. Но и здесь есть свои правила, первое из которых – место установки должно быть плоским, вертикальным и ровным.
3. Оно не должно подвергаться нагреву со стороны каких-либо источников. Это может привести к самостоятельному срабатыванию теплового реле.
4. Щит нельзя устанавливать в помещениях, где присутствует электрическое оборудование с током выше 150А. все дело в том, что пуск и остановка такого оборудования сопровождается ударом.
5. Если в зажим контакта вставляется один конец провода, то его надо согнуть в виде буквы «П».
6. Если в зажим вставляется сразу два конца провода, то их устанавливают по обе стороны винта, при этом они должны быть прямыми, не согнутыми.
7. Перед тем как произвести первый пуск, пускатель магнитный надо проверить на техническое состояние и на правильность соединения контактов.

Монтаж производят в щите Источник tehnormal.by
